Не дотрагивайтесь до стеклянных колб
новых ламп голыми руками, потому что

даже незначительные загрязнения приго
рают к поверхности колбы, сокращая срок
службы лампы. Пользуйтесь для этого чис
тым платком, бумажной салфеткой и т. п.
или берите лампу за цоколь.

<

Комплект запасных ламп можно приобрести
на СТОА BMW.

Во избежание короткого замыкания
при любых электромонтажных работах

выключите ремонтируемое устройство.
При замене ламп неукоснительно соблюдай
те все инструкции их изготовителя. Это
позволит избежать травм и повреждения
лампы.

<

При уходе за фарами следуйте указаниям,
приведенным в брошюре „Уход“.

Замену ламп, обращение с которыми
здесь не описано, производите

на СТОА BMW.

<

Светодиоды

Для подсветки органов управления, средств
индикации и другого внутреннего оборудова
ния автомобиля используются светодиоды.
Светодиоды имеют много общего с обыч
ными лазерами и официально называются
„светоизлучающими диодами класса 1“.

На открытые светодиоды нельзя смот
реть часами, так как это может вызвать

раздражение сетчатки, поэтому они закрыты
крышками, которые фильтруют их излуче
ние. Не удаляйте эти крышки.

<

Галогеновые фары

На иллюстрации показана левая сторона
моторного отсека.

1

Крышка лампы ближнего света

2

Крышка лампы дальнего света

Поверните против часовой стрелки и
снимите крышку.

Лампа H7 находится под давлением.
Надевайте очки и перчатки. Опасность

травмирования при повреждении лампы!

<

Ближний свет

Лампа H7, 55 Вт

1.

Поверните патрон лампы против часовой
стрелки и выньте его.

2.

Выньте лампу из патрона и замените ее.

Дальний свет

Лампа H7, 55 Вт

Замена деталей

200

1.

Поверните патрон лампы против часовой
стрелки и выньте его.

2.

Выньте лампу из патрона и замените ее.

Стояночные и парковочные огни

Лампы 5 Вт, W 5 W

Лампы находятся над фарами ближнего/
дальнего света.

1.

Поверните против часовой стрелки и
снимите крышку лампы ближнего или
дальнего света.

2.

Выньте патрон лампы.

3.

Выньте лампу из патрона и замените ее.

Ксеноновые фары*

У этих ламп очень большой срок службы,
поэтому вероятность их выхода из строя
очень мала (если только Вы не чрезмерно
часто включаете и выключаете фары). Если
лампа перегорела, продолжить движение
можно с включенными противотуманными
фарами (если это позволяют правила страны
пребывания), учитывая то, что видимость
снижена.

Работы с ксеноновым светотехни
ческим оборудованием, включая

замену ламп, выполняются только

на СТОА BMW. Высокое напряжение в этом
оборудовании опасно для жизни.

<

Стояночные и парковочные огни

При неисправности этого светотехнического
оборудования обращайтесь только на СТОА
BMW.

Передние указатели поворота

Лампа 21 Вт, PY 21 W

1.

Поверните патрон лампы против часовой
стрелки и выньте его.

2.

Слегка нажав, поверните лампу против
часовой стрелки, выньте ее и замените.

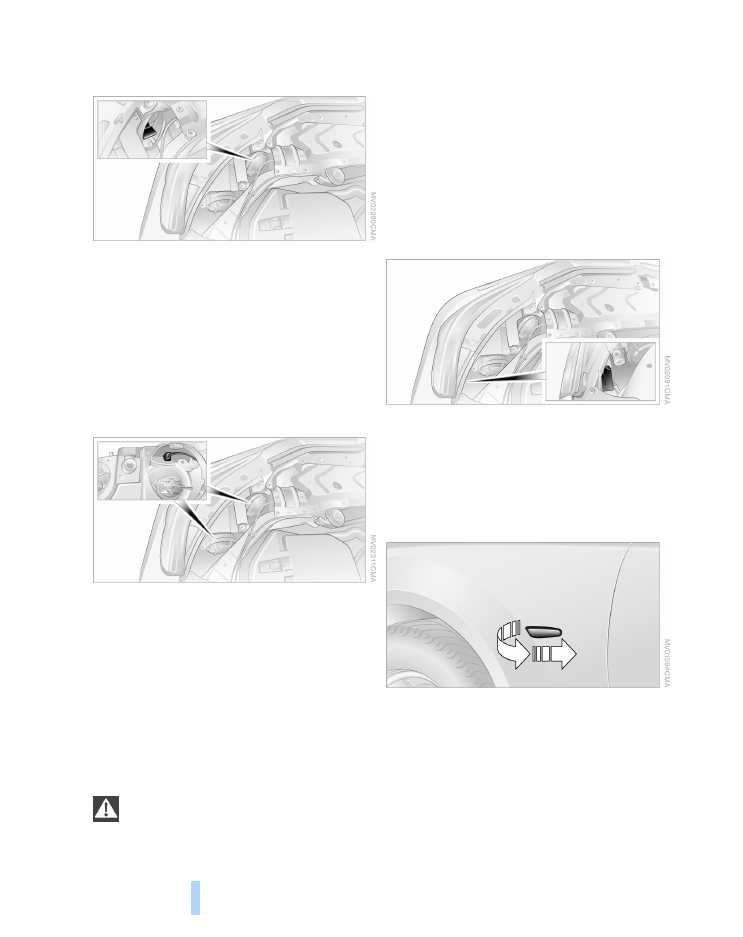

Боковые указатели поворота

Лампа 5 Вт, W 5 W

1.

Отожмите пальцем и отсоедините
передний край фонаря.

2.

Поверните патрон лампы против часовой
стрелки и выньте его.

3.

Замените лампу.

 201

Развлекательные

си

ст

емы

Обзор

Уп

р

а

вле

н

и

е

Полез

н

о зн

ать

Си

ст

ема

навигац

и

и

Мо

би

л

ь

н

о

ст

ь

Характеристик

и

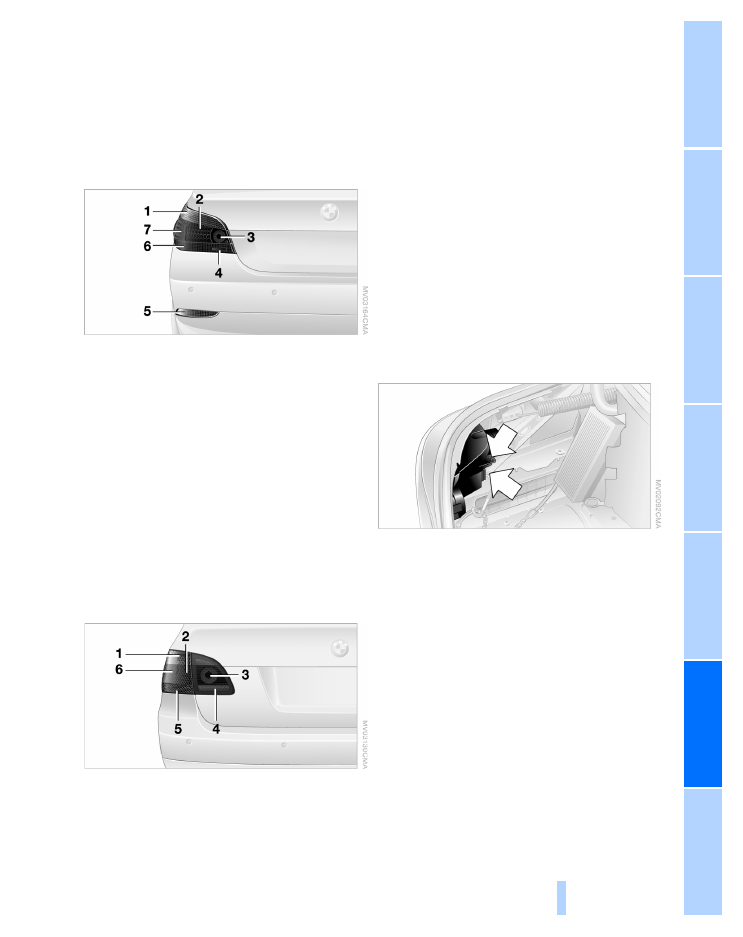

Блоки задних фонарей

Седан

>

Указатель поворота: лампа 21 Вт,
PY 21 W

>

Фонарь заднего хода: лампа 16 Вт,
W 16 W

>

Остальные фонари: лампа 21 Вт, P 21 W

1

Указатель поворота

2

Габаритный фонарь

3

Габаритный и задний противотуманный
фонарь

4

Фонарь заднего хода

5

Отражатель

6

Отражатель

7

Парковочный фонарь, габаритный
фонарь и фонарь стопсигнала

Туринг

>

Указатель поворота: лампа 21 Вт,
PY 21 W

>

Фонарь заднего хода и задний противо
туманный фонарь: лампа 16 Вт, W 16 W

>

Остальные фонари: лампа 21 Вт, P 21 W

1

Указатель поворота

2

Габаритный фонарь

3

Задний противотуманный фонарь

4

Фонарь заднего хода

5

Отражатель

6

Парковочный фонарь, габаритный
фонарь и фонарь стопсигнала

Центральный стоп=сигнал

Этот фонарь – светодиодный. При его неис
правности обращайтесь на СТОА BMW.

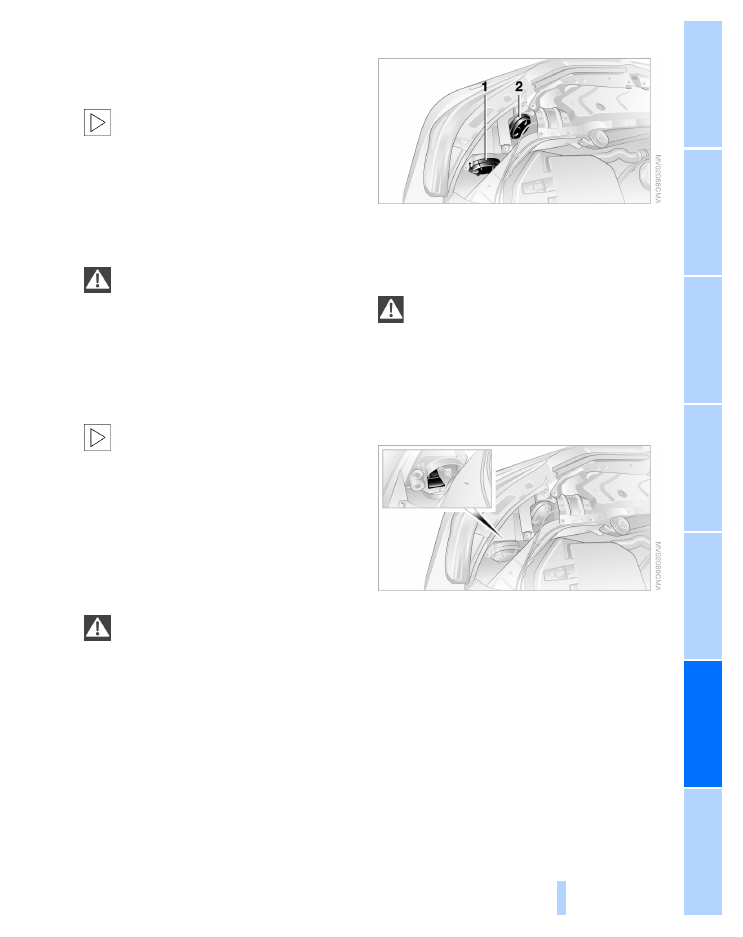

Фонари в крыльях

Седан

На иллюстрации показана левая сторона
багажника.

Все лампы находятся в одном держателе.

1.

Поднимите коврик.

2.

Отоприте и снимите правую боковую
обшивку.

3.

Сжав верхний и нижний фиксаторы,
выньте держатель ламп.

4.

Фонарь заднего хода:
выньте и замените лампу.
Остальные фонари:
слегка нажав, поверните лампу против
часовой стрелки, выньте ее и замените.

Туринг

1.

Правая сторона: отцепите страховочный
ремень

*

, см. страницу 120.

2.

Откройте крышку в боковой обшивке.

3.

Поверните патрон лампы против часовой
стрелки и выньте его.

4.

Слегка нажав, поверните лампу против
часовой стрелки, выньте ее и замените.

Замена деталей

202

Фонари в крышке багажника

Фонари подсветки номерного знака

Лампа 5 Вт, C 5 W

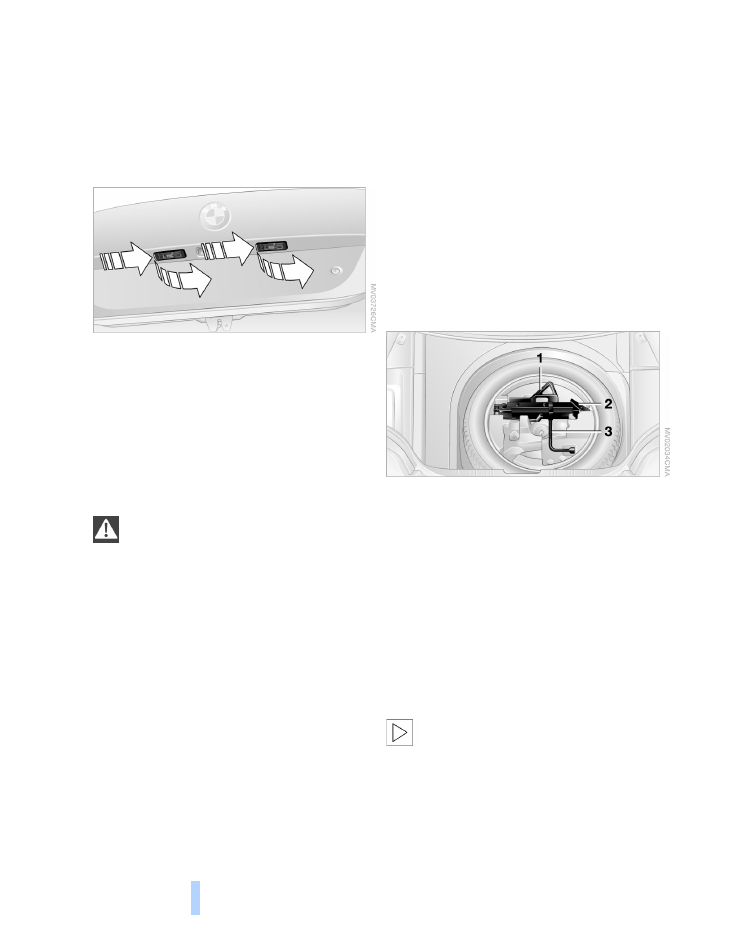

1.

Вставьте отвертку в шлиц и отожмите
фонарь вправо (см. стрелки) – крепление
фонаря расфиксируется.

2.

Выньте фонарь и замените лампу.

Туринг:
задний противотуманный фонарь
и фонарь заднего хода

При неисправности этого светотехнического
оборудования обращайтесь на СТОА BMW.

Замена колеса

Меры безопасности в случае повреж
дения шины и замены колеса: при

паркуйте автомобиль на твердой поверх
ности как можно дальше от транспортного
потока. Включите аварийную световую
сигнализацию.
Установите колеса в положение прямо
линейного движения и заблокируйте руль.
Затяните стояночный тормоз и включите
первую передачу или передачу заднего хода
(на АКПП – положение P).
Попросите всех пассажиров выйти и отве
дите их за пределы опасной зоны (например
за ограждение магистрали).
Если необходимо, установите на соответству
ющем расстоянии знак аварийной остановки

*

или проблесковый фонарь. Соблюдайте
правила страны пребывания.
Замену колеса производите только на ров
ной, твердой и нескользкой поверхности.
На мягком или скользком основании (снег,

лед, керамическая плитка и т. д.) автомобиль
или домкрат может увести в сторону.
Устанавливайте домкрат на твердом основа
нии.
Ничего не подкладывайте под домкрат,
так как недостаточная высота ограничивает
его грузоподъемность.
Когда автомобиль поднят, не ложитесь
под него и не запускайте двигатель.
Это опасно для жизни!

<

Необходимый инструмент

Чтобы инструмент не стучал при езде,
правильно укладывайте и фиксируйте его
на прежнем месте после каждого использо
вания.

1

Противооткатный упор

*

2

Домкрат

*

3

Баллонный ключ

*

Эти инструменты находятся в креплении
под ковриком или крышкой пола багажника.

1.

Поднимите коврик (крышку пола)
и откройте расположенную под ним
крышку.

2.

Достаньте инструменты.

3.

После использования вставьте
инструменты в предназначенные
для них крепления.

У автомобилей с шинами Runflat
эти инструменты отсутствуют.

При необходимости Вы можете приобрести
их на СТОА BMW.

<
