Install rubber grommet correctly so that it
seals out water.

 -

Connect shift rod to shift lever.
Install transmission crossmember.
Lift transmission and tighten
crossmember bolts.

Before connecting the shift rod to the
lever, be sure the gearshift lever is
facing the correct way as illustrated.

 -

Install driveshaft(s) and heat shield.
See



260 Driveshaft

.

 -

Reinstall exhaust system. See


180 Exhaust System

 -

Lower vehicle. Install shift boot
cover. Push shift knob onto lever.

Tightening torques

Rear driveshaft to final drive flange

With U-joint (M10
ribbed nut)

80 Nm (59 ft-lb)

With U-joint (M10
compressed nut)

64 Nm (47 ft-lb)

Flex-disc to driveshaft or transmission
flange

M10 (8.8 grade)

48 Nm (35 ft-lb)

M10 (10.9 grade

60 Nm (44 ft-lb)

M12 (10.9 grade)

100 Nm (74 ft-lb)

Front driveshaft to
final drive flange
(with U-joint) (M10)

70 Nm (52 ft-lb)

Transmission
crossmember to
body (M8)

21 Nm (15 ft-lb)

250-3





Automatic Transmission
Gearshift

In E46 models, the electronic
immobilizer (EWS) prevents starter
operation unless the gear position is
Park or Neutral.





Gearshift mechanism,
adjusting (automatic
transmission)

 -

Position gearshift lever in Park.

 -

Raise vehicle to gain access to
shift linkage.

WARNING!

Make sure the car is stable and well
supported at all times. Use a
professional automotive lift or jack
stands designed for the purpose.

Loosen selector clamping nut (A).
Counterhold clamping bolt when
loosening nut.

 -

Push shift lever of transmission
forward toward engine (Park
position) while applying light
pressure on cable end. Tighten
cable clamping nut.

Note:

Do not overtighten the nut so that it
twists the cable .

Tightening torque

Shift cable
clamping nut

10 - 12 Nm

(7.5 - 9 ft-lb)





Automatic shiftlock, checking
function (automatic
transmission)

The automatic shiftlock uses an electric
solenoid to lock the selector lever in
Park or Neutral. Depressing the foot
brake with the ignition on energizes the
solenoid, allowing the lever to be
moved into a drive gear. The solenoid
is energized only when the engine
speed is below 2,500 rpm and the
vehicle speed is below 3 mph. The
solenoid is mounted in the right-hand
side of the selector lever housing.

Automatic shiftlock prevents drive gear
selection until the brake pedal is
depressed.

 -

With engine running and car
stopped, place selector lever in
Park or Neutral.

 -

Without depressing brake pedal,
check that selector lever is locked
in position Park or Neutral.

 -

Depress brake pedal firmly.
Solenoid should be heard to
energize.

 -

Check that selector lever can now
be moved out of Park or Neutral.

Note:

The next test should be performed in an
open area with the parking brake on
and with extreme caution.

 -

With selector lever in Park or
Neutral and brake pedal
depressed, raise engine above
2,500 rpm. Check that selector

lever cannot be moved out of Park
or Neutral.

If any faults are found check the
electrical operation of the shiftlock
solenoid and check for wiring faults to
or from the transmission control
module (TCM). See

610 Electrical

Component Locations

 and Electrical

Wiring Diagrams.

Note:

The solenoid is controlled via the TCM,
using brake pedal position, engine
speed, and road speed as controlling
inputs.

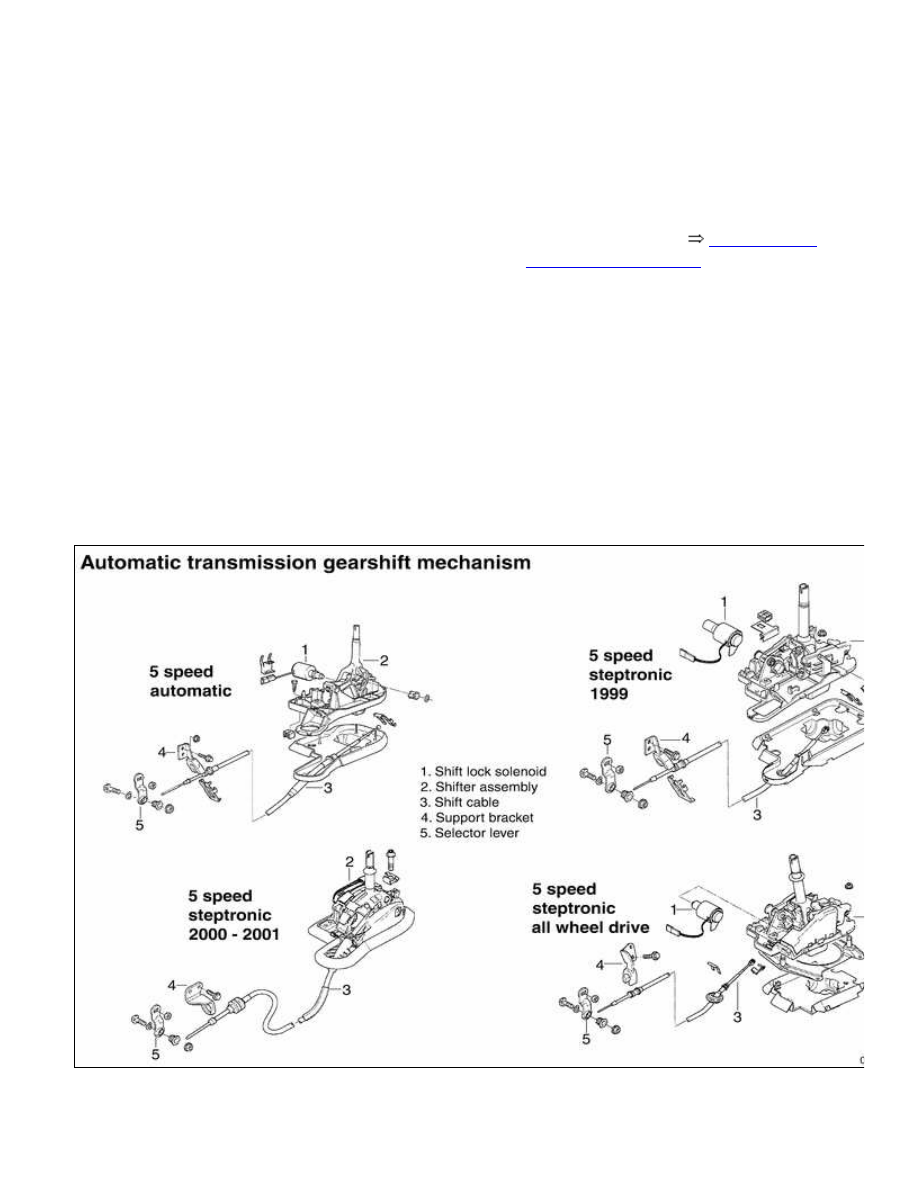

Automatic transmission gearshift mechanism
