Audi A3 2013 года. Руководство - часть 1





2

Выпуском на рынок нового Audi A3 компания Audi продолжает
16-летнюю историю успеха этой модели. Первое поколение,
дебютировавшее в 1996 году с трёхдверным кузовом, положило
начало совершенно новому тогда сегменту рынка — компактных
автомобилей класса премиум. Всего вместе с вышедшими в
1999 году пятидверным исполнением и спортивным
S-вариантом Audi S3 было выпущено 990 000 автомобилей.
Стартовавшее в 2003 году второе поколение ещё более подняло
планку успеха — примерно 1,8 миллиона автомобилей.
Несмотря на то, что к этому моменту в новый сегмент
подтянулись уже и конкуренты, Audi A3 сохранил бесспорное
лидерство среди компактных автомобилей премиум-класса.

Концерн поставил себе целью создание двигателей с
минимально возможным расходом топлива, активное внедрение
альтернативных силовых агрегатов на природном газе или
электродвигателей и как можно более широкое использование
на своих автомобилях самых последних технических решений и
разработок. Основой достижения этих целей станет в будущем
так называемый «модульный поперечный конструктор» (MQB),
концепция единого набора компонентов автомобиля,
комбинируя которые, можно создавать самые разные модели,
подобно тому, как из одного набора деталей детского
конструктора можно собирать самые разные устройства. Такой
принцип позволяет создавать широкую палитру моделей с
высокоэффективными двигателями и с использованием самых
современных технических решений и материалов при
одновременном снижении производственных издержек.

Audi A3 ’13 в компактном формате воплощает весь спектр
технических и технологических возможностей Audi. В области
облегчённых кузовных конструкций, в концепции интерьера
салона и управления новый трёхдверный автомобиль снова
задаёт тон в своём сегменте. Двигатели подкупают своими
мощностными характеристиками и низким расходом топлива, а
разнообразие различных электронных систем поддержки
водителя и вариантов оборудования Infotainment не имеет
прецедентов в малых автомобилях премиум-класса.

Современный язык формы визуализирует энергию и
неравнодушие, с которыми дизайнеры и инженеры Audi
разрабатывают и изготавливают свои автомобили. Принцип
облегчённых конструкций уже давно и успешно применяется
компанией Audi, став её визитной карточкой. Этот принцип
вовсе не ограничивается выбором какого-то одного,
определённого материала, напротив, его девиз звучит:
«Индивидуальный подбор материала для каждой части
конструкции, позволяющего ей оптимально выполнять свои
функции». В полном соответствии с этим принципом кузов
нового Audi A3 представляет собой комбинацию из многих
разных материалов.
Облегчённые конструкции кузова и более лёгкие, как результат
последовательного даунсайзинга, двигатели сделали
возможным снижение массы и других систем автомобиля: легче
стали многие компоненты ходовой части, системы выпуска ОГ, а
также оснащение салона. При выходе на рынок Audi A3 ’13 будет
предлагаться с одним дизельным двигателем TDI и двумя
бензиновыми TFSI. В Audi A3 ’13 дебютирует модульный
конструктор систем Infotainment (MIB) — важный шаг в будущее
автомобильных электронных систем связи. Задаёт тон в сегменте
компактных автомобилей премиум-класса новый Audi A3 ’13 и
в области вспомогательных систем водителя. Самая важная из
них — адаптивный круиз-контроль (ACC): при опасности
столкновения он выдаёт водителю несколько предупреждений
нарастающей силы, а при необходимости сам инициирует
частичное затормаживание автомобиля для уменьшения
скорости столкновения.

609_047

Эта программа самообучения содержит базовую информацию по устройству новых моделей
автомобилей, конструкции и принципах работы новых систем и компонентов.
Она не является руководством по ремонту! Приведённые значения служат только для наглядности
изложения и облегчения понимания, они действительны для имевшихся на момент составления
программы самообучения данных.

При проведении работ по техническому обслуживанию и ремонту нужно обязательно пользоваться
актуальной литературой по техническому обслуживанию.

Примечание

Дополнительная
информация

3

Введение

Коротко и ясно  ______________________________________________________________________________________________________________________________________________ 4

Кузов

Конструкция кузова  ________________________________________________________________________________________________________________________________________ 6
Навесные детали  ___________________________________________________________________________________________________________________________________________ 8
Технологии соединения кузовных деталей  _____________________________________________________________________________________________________________ 8
Панорамный подъёмный люк  ___________________________________________________________________________________________________________________________10
Система переднего бампера  _____________________________________________________________________________________________________________________________12
Днище  ______________________________________________________________________________________________________________________________________________________13
Тягово-сцепное устройство  _______________________________________________________________________________________________________________________________13

Пассивная безопасность

Компоненты  ________________________________________________________________________________________________________________________________________________14
Схема системы  _____________________________________________________________________________________________________________________________________________15
Система подушек безопасности  _________________________________________________________________________________________________________________________16
Датчик занятости сиденья  ________________________________________________________________________________________________________________________________18
Система защиты пешеходов  _____________________________________________________________________________________________________________________________20

Активная безопасность

Комплекс превентивной безопасности Audi pre sense  _______________________________________________________________________________________________22

Двигатели

Бензиновые двигатели  ___________________________________________________________________________________________________________________________________28
Дизельные двигатели  _____________________________________________________________________________________________________________________________________34
Система питания  ___________________________________________________________________________________________________________________________________________38
Система выпуска ОГ  _______________________________________________________________________________________________________________________________________39
Комбинации двигателей и коробок передач  __________________________________________________________________________________________________________40

Трансмиссия

Обзор  ________________________________________________________________________________________________________________________________________________________42
Муфта Haldex 5-го поколения  ___________________________________________________________________________________________________________________________44
Режим движения накатом в коробке передач DSG 0D9 / 0CW  ______________________________________________________________________________________50
Селектор коробки передач  _______________________________________________________________________________________________________________________________51

Ходовая часть

Общие принципы конструкции  __________________________________________________________________________________________________________________________52
Рулевое управление  ______________________________________________________________________________________________________________________________________54
Тормозная система  ________________________________________________________________________________________________________________________________________55
Адаптивный круиз-контроль (ACC)  ______________________________________________________________________________________________________________________56
Колёса и шины  _____________________________________________________________________________________________________________________________________________57

Электрооборудование

Audi drive select  ____________________________________________________________________________________________________________________________________________58
Места установки блоков управления  ___________________________________________________________________________________________________________________60
Топология  __________________________________________________________________________________________________________________________________________________62

Климатическая установка

Общие сведения  ___________________________________________________________________________________________________________________________________________64
Модуль отопителя и климатической установки  _______________________________________________________________________________________________________66
Автономный отопитель  ___________________________________________________________________________________________________________________________________67
Подключённые компоненты  _____________________________________________________________________________________________________________________________70

Infotainment

Обзор вариантов  __________________________________________________________________________________________________________________________________________72
Модульный конструктор Infotainment (MIB)  __________________________________________________________________________________________________________74
Audi connect (на отдельных рынках)  ____________________________________________________________________________________________________________________79
Компоненты в Audi A3 ’13  ________________________________________________________________________________________________________________________________80
Универсальный комплект для подключения мобильного телефона — Audi phone box  _________________________________________________________86

Техническое обслуживание

Оборудование и специнструмент  _______________________________________________________________________________________________________________________88
Инспекционный сервис и обслуживание  ______________________________________________________________________________________________________________90
Программы самообучения  _______________________________________________________________________________________________________________________________91

Содержание

4

Коротко и ясно

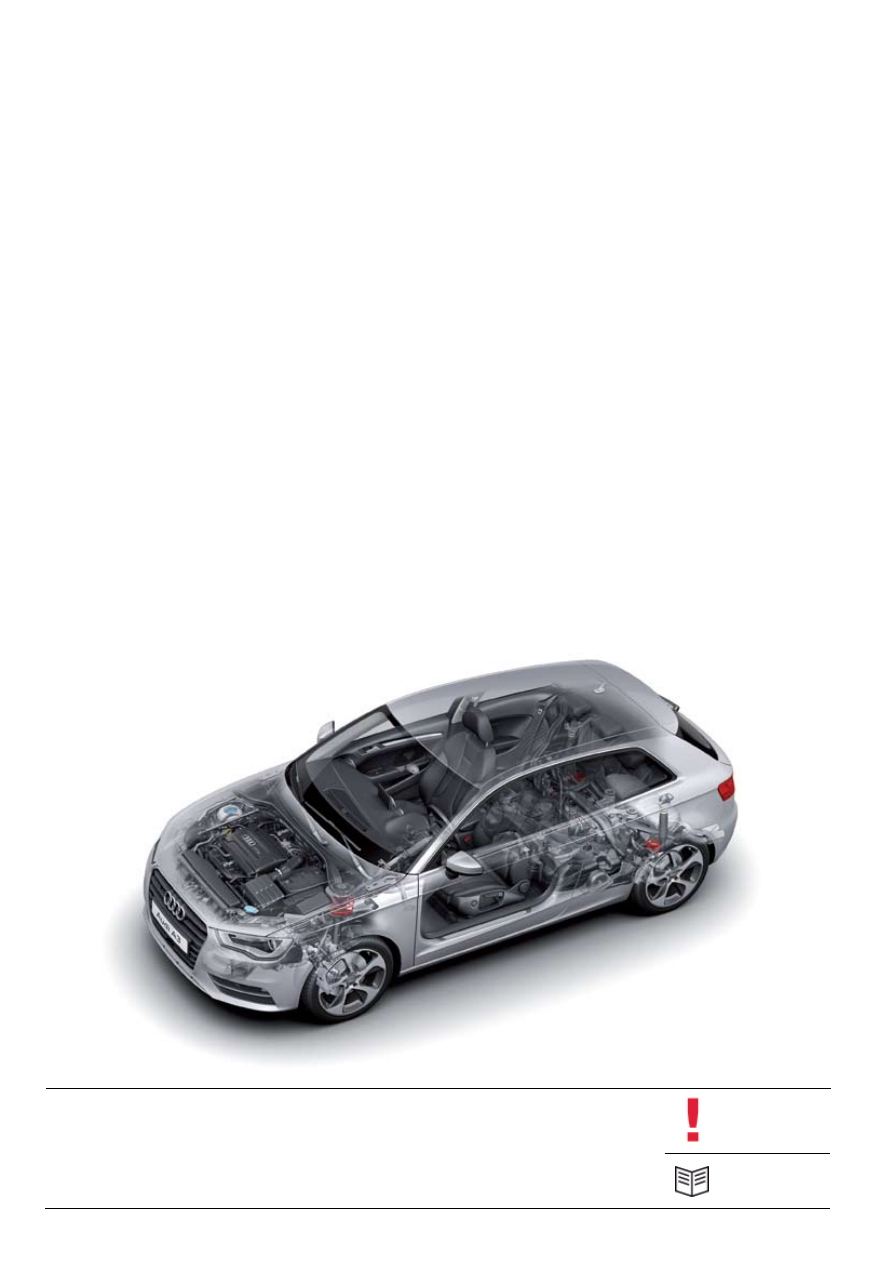

609_037

609_035

609_036

Введение

5

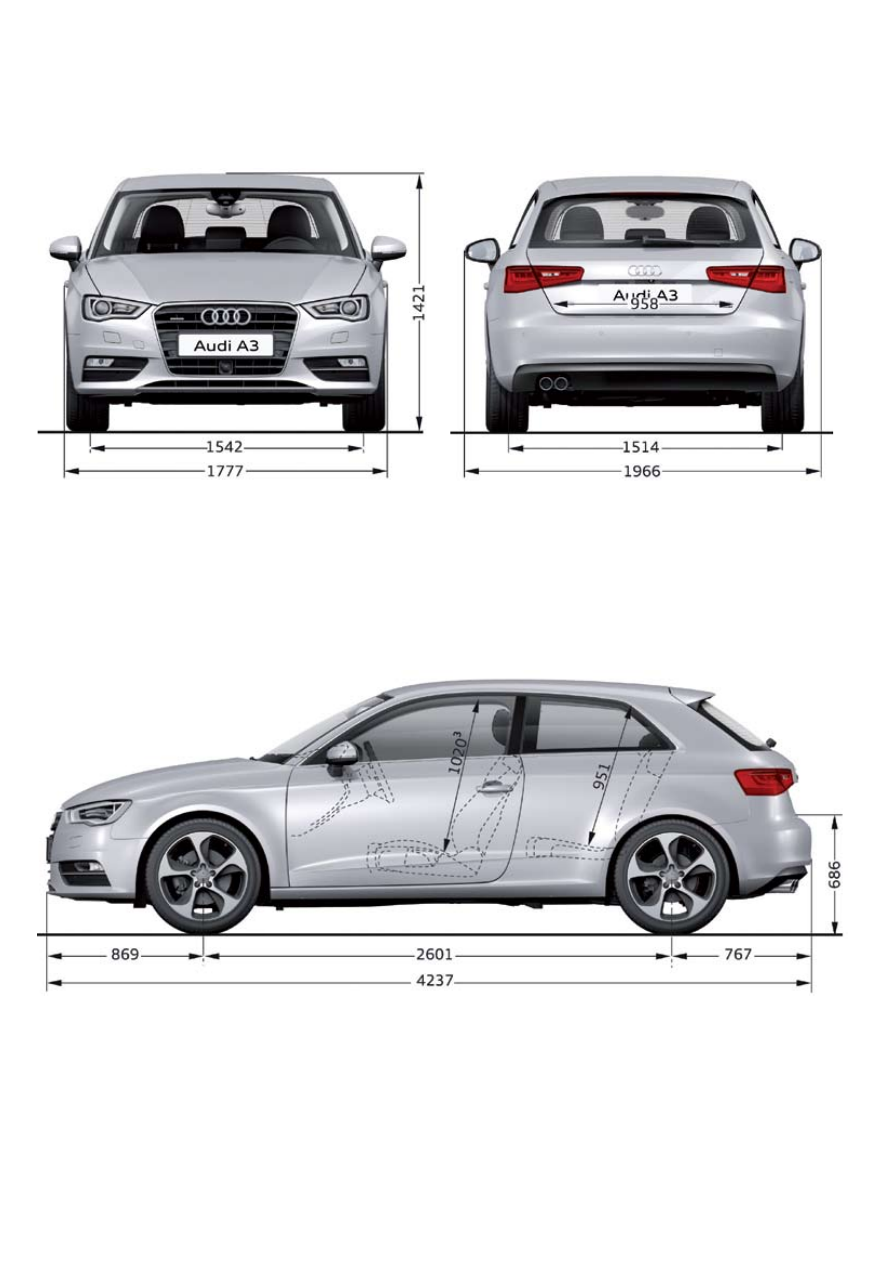

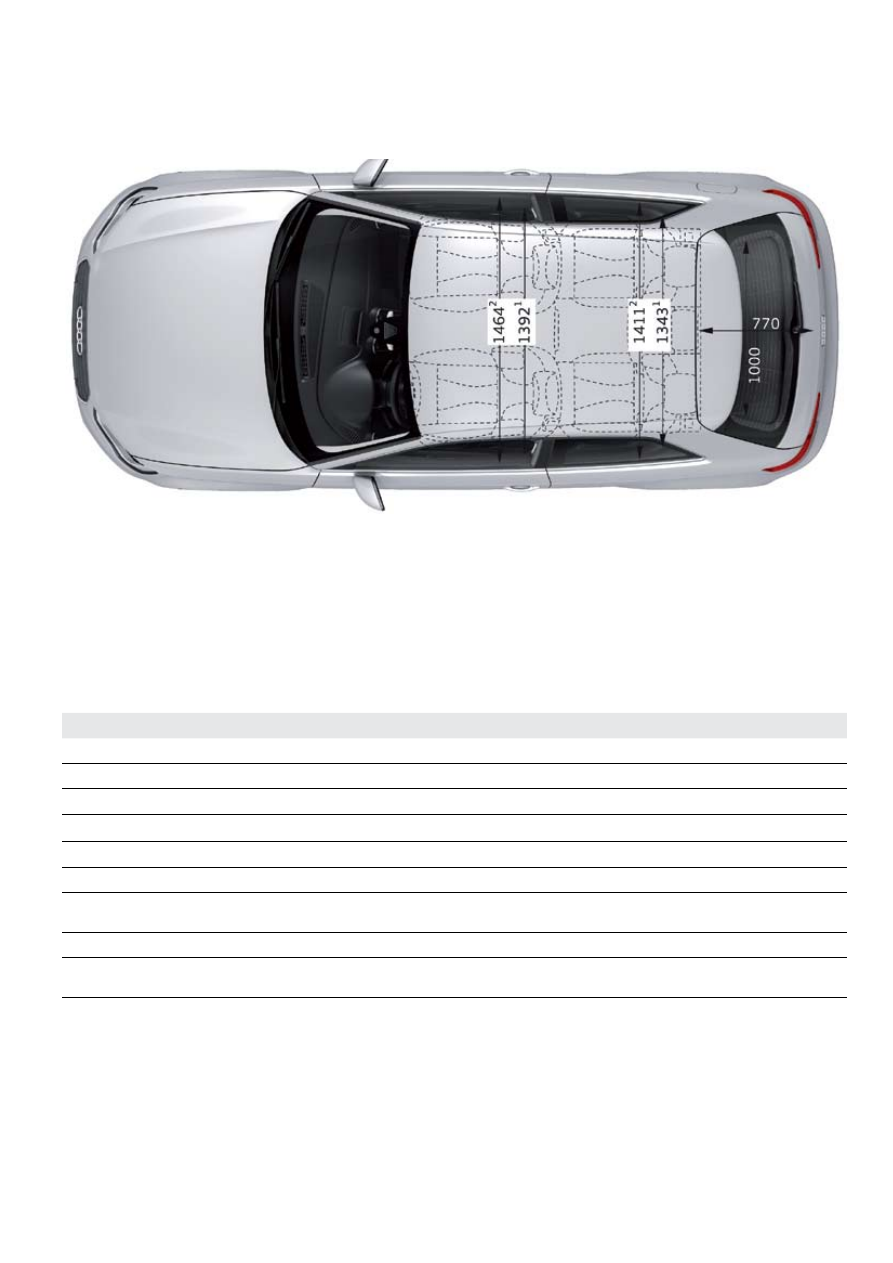

Длина, мм

4237

Ширина салона, спереди, мм

1464

Ширина, мм

1777

Ширина салона, сзади, мм

1411

Высота, мм

1421

Высота над подушкой сиденья, спереди, мм

1020

Ширина колеи передних колёс, мм

1542

Высота над подушкой сиденья, сзади, мм

951

Ширина колеи задних колёс, мм

1514

Полезная ширина багажного отсека, мм

1000

Колёсная база, мм

2601

Погрузочная высота, мм

686

Масса прицепа, кг
оборудованного тормозами, подъём до 8 %

1800

4)

Объём багажного отсека, л

365/1100

5)

Снаряжённая масса, кг

1280

4)

Ёмкость топливного бака, л

50

Разрешённая максимальная масса, кг

1840

Коэффициент аэродинамического
сопротивления
 c

х

0,31

609_038

1)

 Ширина салона в области плеч пассажиров.

2)

Ширина на уровне локтей.

3)

 Максимальная высота салона от подушки сиденья до потолка.

4)

 С двигателем TDI 2,0 л 110 кВт при 320 Нм.

5)

 При наличии складной спинки заднего сиденья и загрузке под самую крышу.

Все размеры указаны в миллиметрах для снаряжённой массы автомобиля.
