45

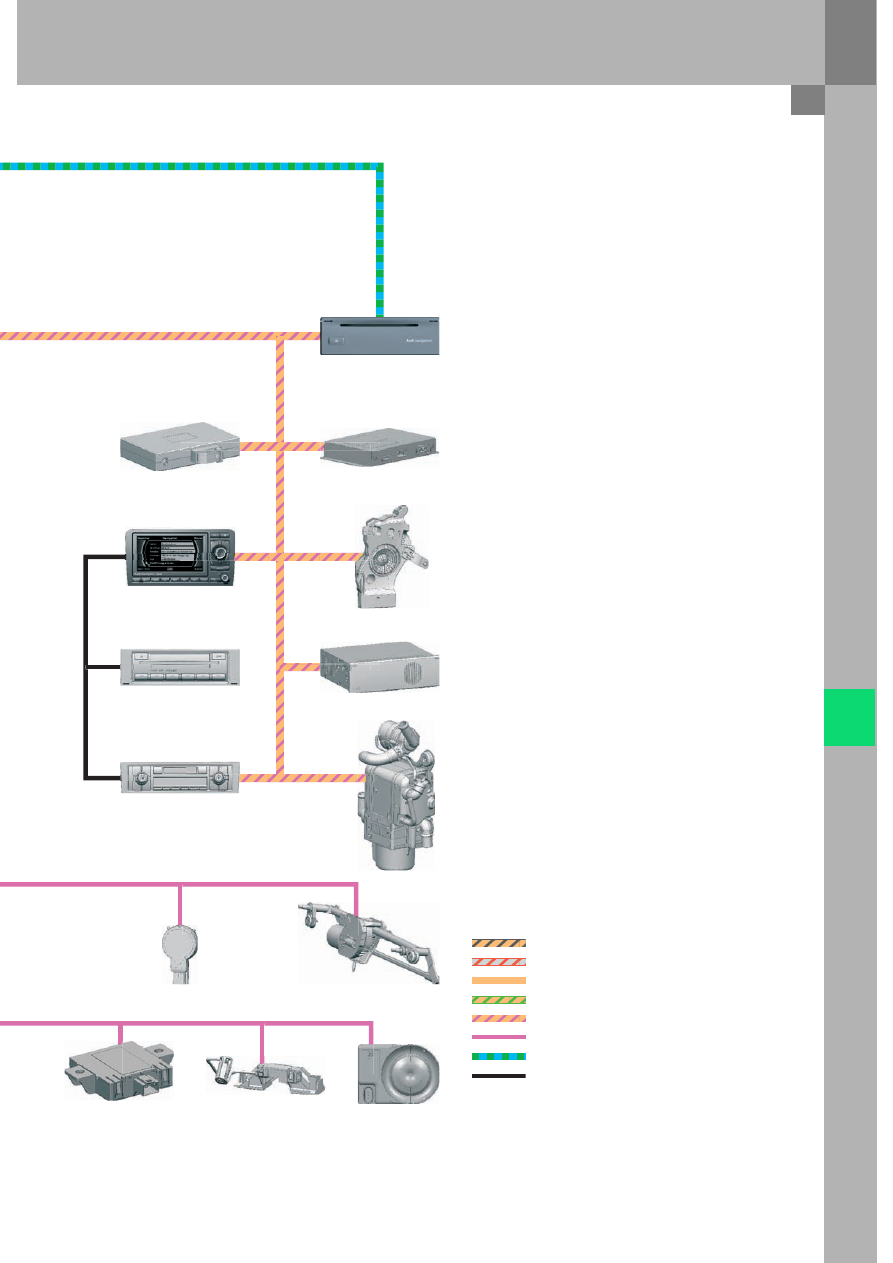

Топология шины данных подобна используемой на
трехдверном Audi A3. Добавлены два блока управления
дверей, а информационно-командная система
автомобилей для североамериканского рынка дополнена
навигационной системой Navigation plus (RNS-E) с
телевизионным тюнером и спутниковым приемником.

Пояснения к схеме

G85

Датчик угла поворота рулевого колеса

G273 Датчик охраны салона
H12

Сирена противоугонной системы

J104

Блок управления ABS

J217

Блок управления автоматической коробки передач

J220

Блок управления Motronic

J234

Блок управления подушек безопасности

J255

Блок управления Climatronic

J285

Блок управления комбинации приборов

J345

Блок управления распознавания прицепа

J364

Блок управления дополнительного отопителя

J386

Блок управления водительской двери

J387

Блок управления двери переднего пассажира

J388

Блок управления задней левой двери

J389

Блок управления задней правой двери

J393

Центральный блок управления систем комфорта

J400

Блок управления стеклоочистителя

J401

Блок управления навигационной системы
с CD-проигрывателем

J402

Блок электронного управления навигационной
системы

J431

Блок управления корректора фар

J446

Блок управления парковочного ассистента

J453

Блок управления многофункционального рулевого
колеса

J492

Блок управления системы полного привода

J500

Блок управления усилителя рулевого управления

J519

Блок управления бортовой сети

J527

Блок управления рулевой колонки

J529

Блок управления защитой от буксировки и
противоугонной системы

J533

Диагностический интерфейс шины данных

J587

Блок управления кулисы АКП

J604

Блок управления дополнительного воздушного
отопителя

J706

Блок управления занятости пассажирского сиденья

R

Магнитола

R36

Приемно-передающее устройство для телефона

R41

CD-чейнджер

R44

Усилитель с низкочастотным динамиком в левой части
багажного отсека

R78

TV-тюнер

R146 Спутниковый приемник (SDARS)

 CAN-привод: 500 кбод
CAN универсальная: 500 кбод
CAN–диагностика: 500 кбод
CAN–комфорт: 100 кбод
CAN – Infotainment: 100 кбод
Шина данных LIN
K-линия
Шина Panasonic

J529

H12

G397

J400

R36

J402

R41

R

R146

J401

R44

R78

J364

G273

332_010

46

Электроника комфорта

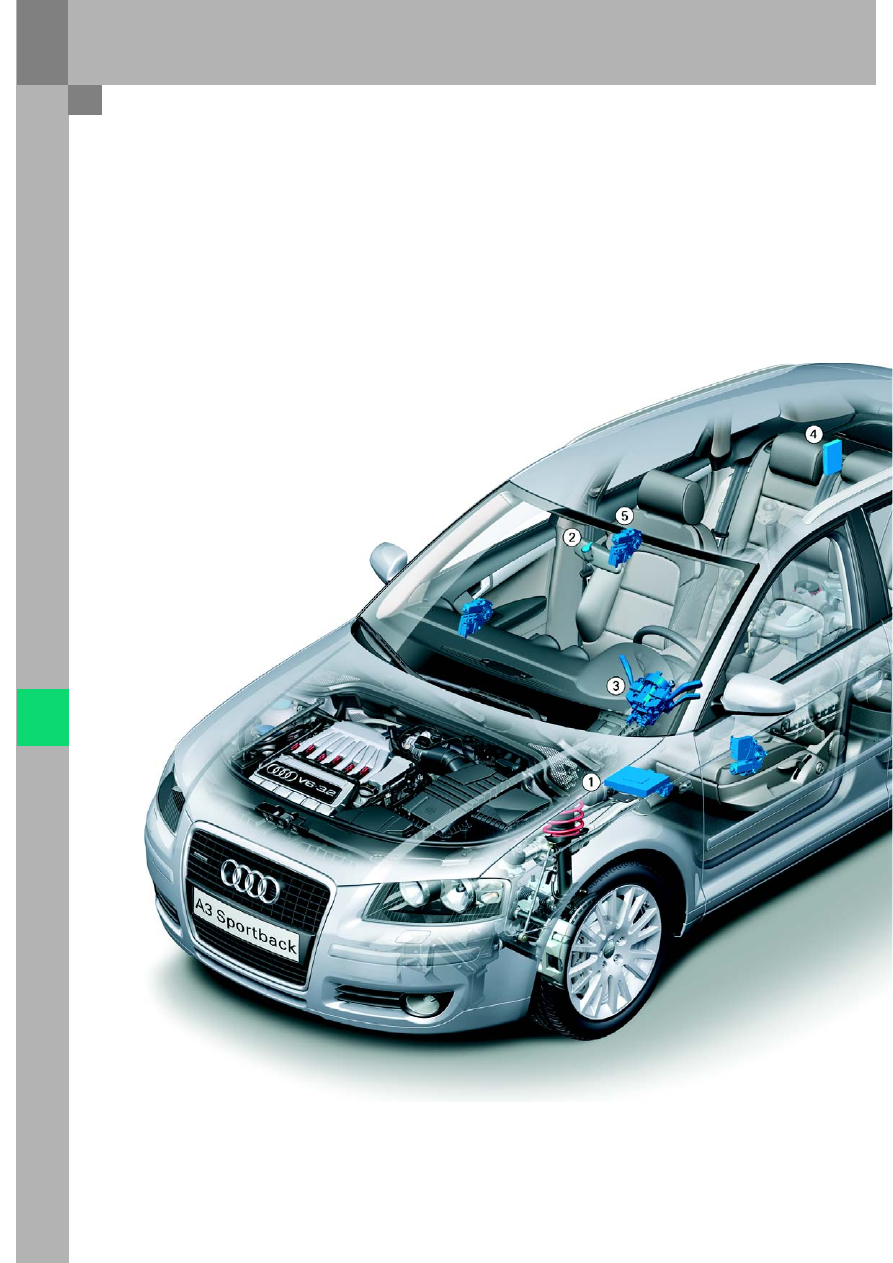

Новые элементы систем комфорта

47

1 Блок управления бортовой сети J519

Блок управления, используемый для Audi A3
Sportback, модифицирован для реализации
новой функции «датчик дождя и освещенности
G397», а также для работы с задними фонарями
измененного дизайна.

2 Датчик дождя и освещенности G397

Этот комбинированный датчик уже известен по
Audi A6 05 модельного года и соединяется с
блоком управления бортовой сети J519 с
помощью шины данных LIN. Настройка датчика
для работы на конкретном типе ветрового
стекла производится с помощью кодировки
датчика. Это делается с помощью
диагностического тестера, сигналы от которого
передаются через блок управления бортовой
сети на датчик и заносятся в память.

3 Блок управления рулевой колонки J527

Для работы с новым многофункциональным
рулевым колесом блок управления был
модифицирован. Кодировка
многофункционального рулевого колеса
производится в блоке управления рулевой
колонки. Рулевое колесо соединяется с блоком
управления с помощью шины данных LIN.

4 Центральный блок управления систем

комфорта J393
Блок управления, известный по Audi A3 04
модельного года, для работы на Audi A3
Sportback был снабжен новым программным
обеспечением. Функция управления
центральным замком была модифицирована для
управления замками задних дверей.

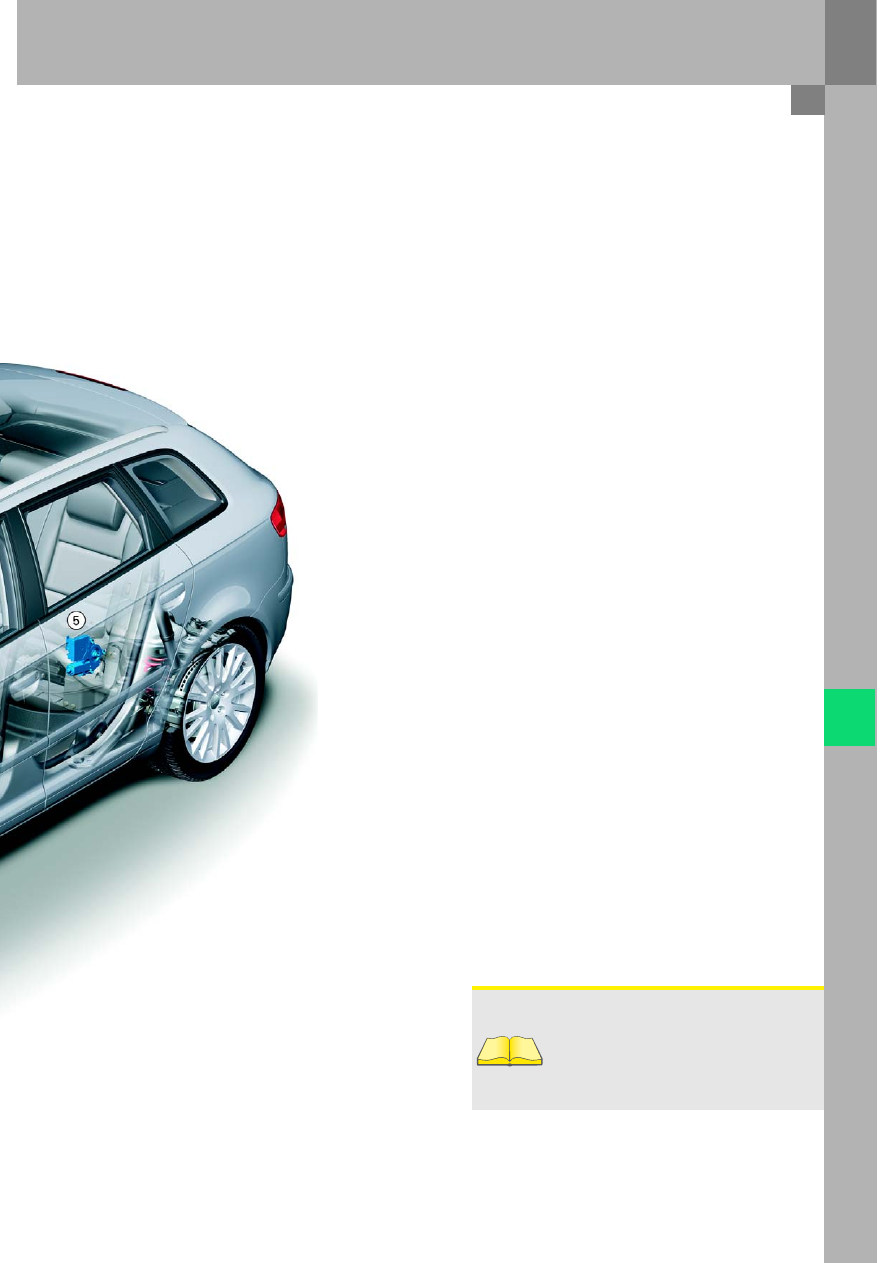

5 Блоки управления задних дверей

Задние двери Audi A3 Sportback оснащены
блоками управления, которые подсоединены к
шине CAN-комфорт. Эти блоки контролируют
работу замков дверей, электрических
стеклоподъемников и освещение кнопок
управления. Если устанавливается
дополнительный пакет освещения, напряжение
питания подается дополнительно на лампы
освещения дверных проемов, выключателей
блокировки дверей и внутренних ручек дверей.

Замечание
Более подробная информация о датчике
дождя и освещенности содержится в
программе самообучения 326,
посвященной электрооборудованию
Audi A6 05 модельного года.

332_043

48

Электроника для комфорта

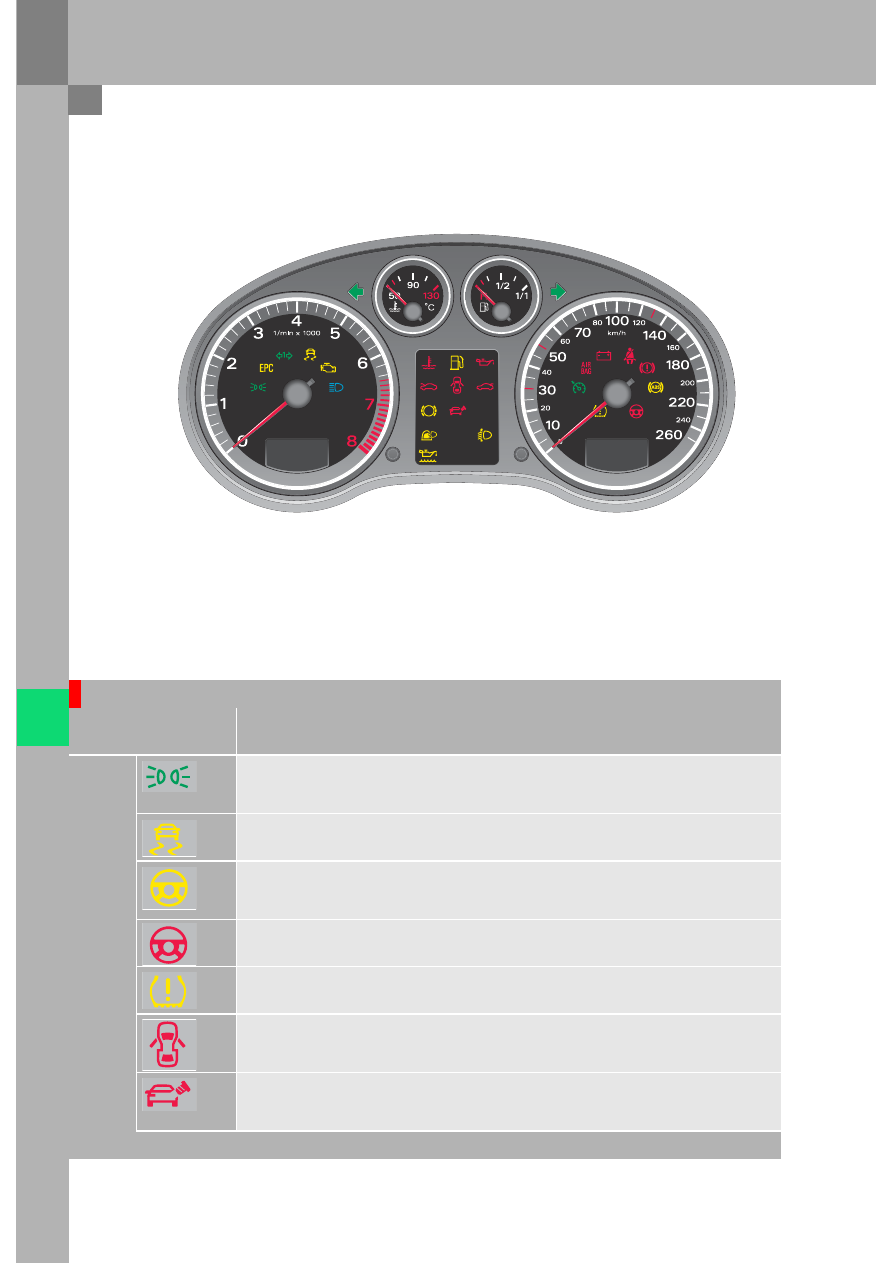

Блок управления комбинации приборов J285

В конструкцию комбинации приборов Audi A3 Sportback и 3-дверного Audi A3 05 модельного года  по
сравнению с предыдущим вариантом были внесены некоторые изменения. По основным функциям она
соответствует известной по 3-дверному A3.

332_009

Новые и модифицированные контрольные лампы

Функциональные возможности контрольных ламп модифицированной комбинации приборов были
расширены для отображения новых возможностей автомобиля, а логотипы некоторых ламп были изменены.
Изменения отражены в приведенной ниже таблице:

Символ
контрольной
лампы

Описание

Контрольная лампа ближнего света с 45 недели 04 модельного года устанавливается в поворотном выключателе
освещения. В комбинации приборов предусмотрены два варианта расположения контрольной лампы. Для этого
с помощью кодировки можно включить или отключить контрольную лампу.

Пиктограмма для контрольной лампы электронной системы курсовой устойчивости ESP  был изменен для
соответствия корпоративным стандартам.

Если контрольная лампа электромеханического  рулевого управления загорается желтым светом, то в его работе
обнаружен сбой. Эффективность работы усилителя рулевого управления может снизиться.
Кроме загорания контрольной лампы на наличие неисправности указывает однократный звуковой сигнал
зуммера.

Если контрольная лампа электромеханического рулевого управления загорается красным светом, в нем
обнаружена неисправность. В дополнение к загоранию контрольной лампы звучит трехкратный звуковой сигнал
зуммера.

Контрольная лампа системы контроля давления в шинах указывает на изменение расстояния, проходимого
одной из шин за один оборот.
См. также раздел , посвященный системе ESP (стр. 42)

Контрольная лампа индикации открытой двери получила новый логотип в виде автомобиля с двумя открытыми
дверьми. Загорание этой лампы указывает на то, что на автомобиле открыта хотя бы одна дверь. В комбинации
приборов Highline сообщение об открытой двери отображается с помощью пиктограммы на дисплее,
расположенном в центре комбинации приборов.

Контрольная лампа индикации открытой крышки топливного бака (только автомобили для североамериканского
рынка) имеет измененный логотип. Лампа указывает на то, что топливный бак не закрыт. В комбинации приборов
Highline сообщение об открытом баке отображается с помощью пиктограммы на дисплее, расположенном в
центре комбинации приборов.
