41

Для заметок

42

Тормозная система

313_061

Двигатель автомобиля

75 кВт, 1,6 л
77 кВт, 1,9 TDI

103 кВт, 2,0 TDI
110 кВт, 2,0 FSI

Мощностью более
177 кВт

Минимальный размер
колес

15“

15“

17“

Тип тормозного
механизма

FS III, с встроенными в
поворотный кулак нап-
равляющими колодок

FN3 – 54/25/14

FNR-G
Суппорт с плавающей
рамой

Число поршней

1

1

1

Диаметр поршня, мм

54

54

57

Диаметр тормозного
диска, мм

280

288

345

Kонструктивные параметры

Передние тормозные механизмы

313_061

Двигатель автомобиля

Минимальный размер
колес

Тип тормозного
механизма

Число поршней

Диаметр поршня, мм

Диаметр тормозного
диска, мм

75 кВт, 1,6 л
77 кВт, 1,9 TDI

103 кВт, 2,0 TDI
110 кВт, 2,0 FSI

Мощностью более
177 кВт

15“

15“

17“

C 38 HR-A

C 38 HR-A

CII 41 HR-A

1

1

1

38

38

41

255

255

310

Задние тормозные механизмы

43

Для автомобиля разработаны новые тормоз-
ные колодки, которые не содержат сурьмы,
свинца и кадмия. Благодаря этому они не
загрязняют среду обитания.

Новые технические решения

Тормозные механизмы

Размерность всех тормозных механизмов
увеличена на 1" по сравнению с тормозными
механизмами предшествующей модели.

313_048

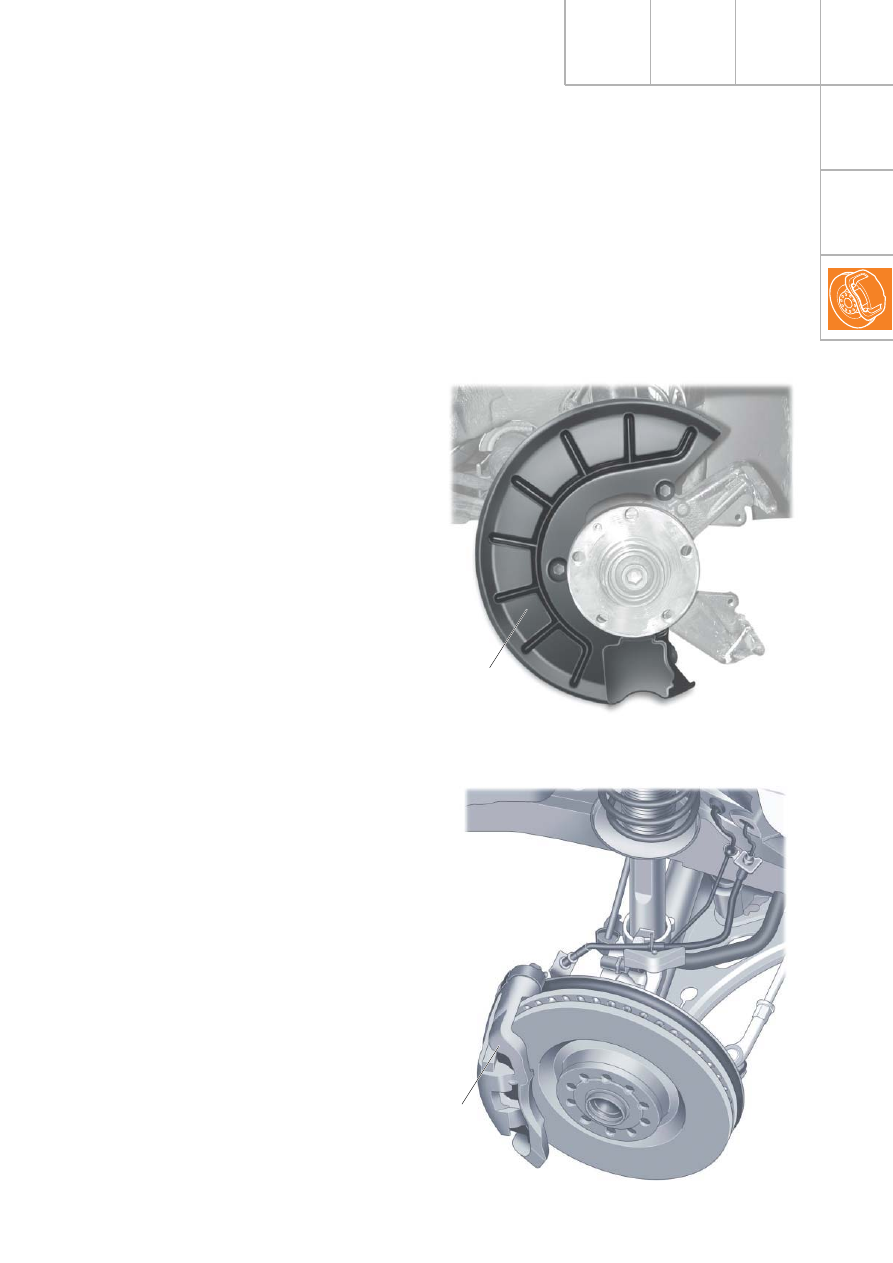

Защитный щиток

313_049

Aлюминиевый суппорт с

плавающей рамой (FNRG)

На автомобили с двигателями большой мощ-
ности устанавливаются передние тормозные
механизмы с плавающей на суппорте рамой,
которые ранее нашли применение на автомо-
билях Audi A8. (Их описание приведено в
Пособии по программе самообразования 285.)

Изменением размеров щитков передних
тормозных механизмов улучшена их защита
от загрязнения и коррозии.

44

Тормозная система

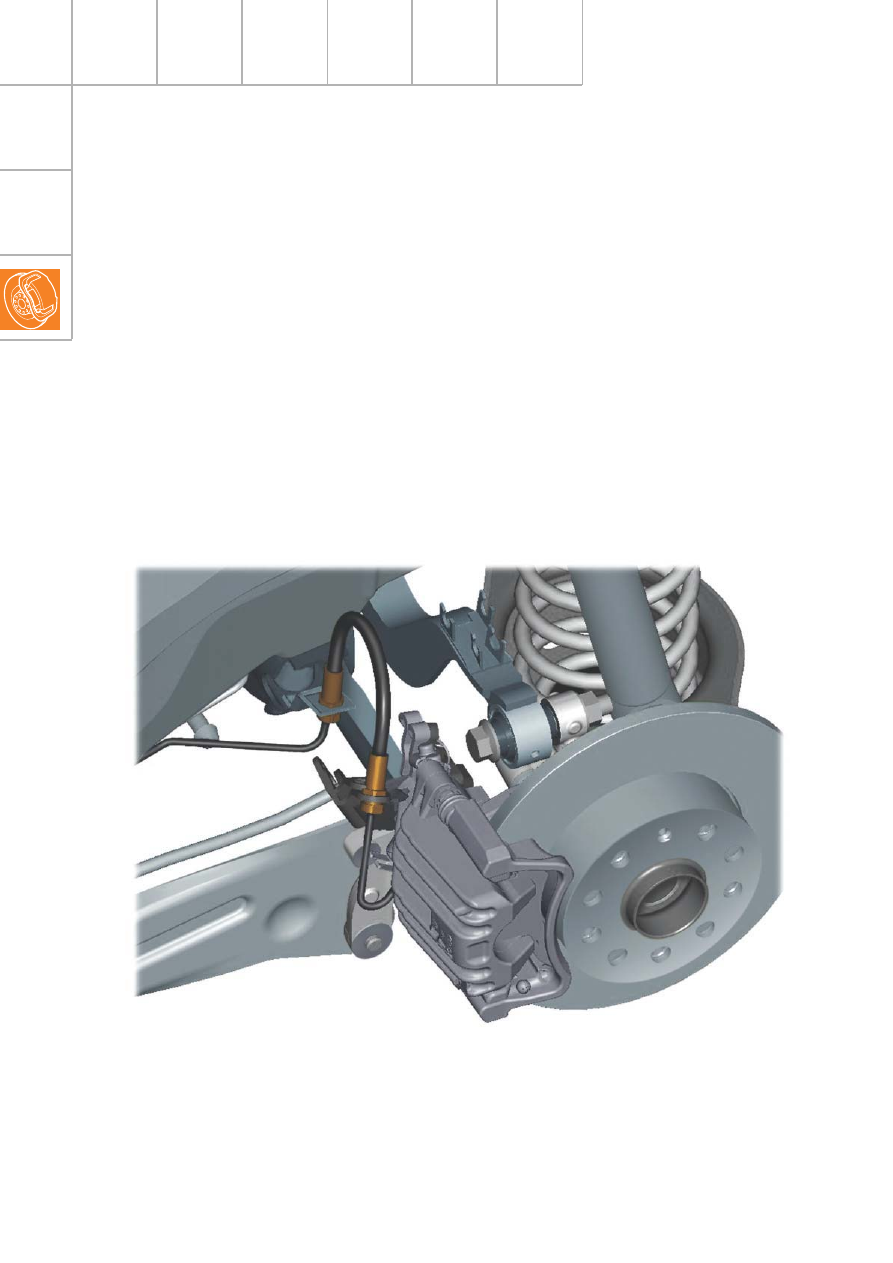

Задние тормозные механизмы расположены
перед осями колес.

313_050

Для повышения коррозионной стойкости
и улучшения герметичности соединений
тормозных шлангов штуцеры типа "банджо"
заменены на прямоточные.
