53

6

4

2

K 2

6

4

2

K 1

R

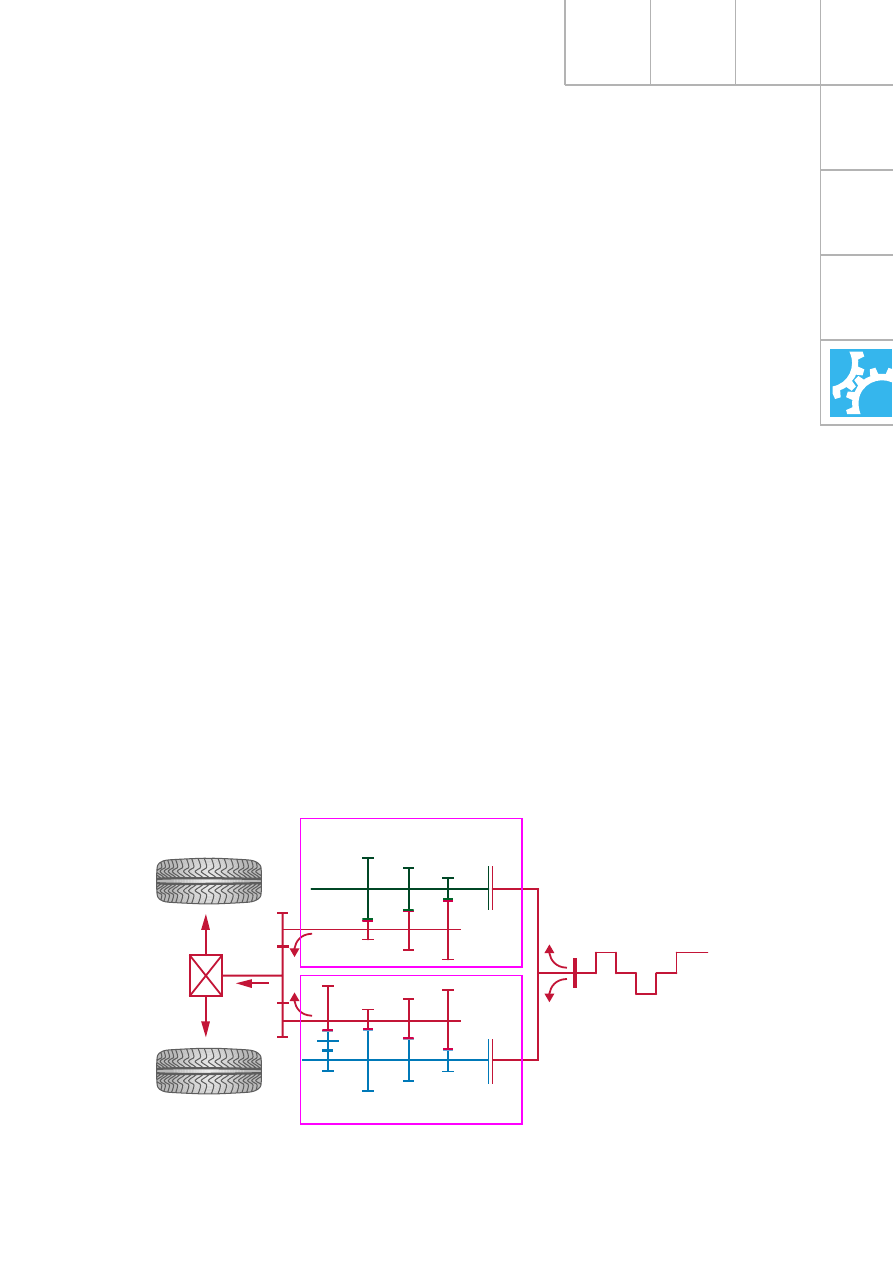

Далее крутящий момент передается через
дифференциал на передние колеса, а у
полноприводных автомобилей он передается
также на задние колеса через коническую
передачу (и карданный вал).

Передачи обеих рядов переключаются неза-
висимо друг от друга.
При этом выполняются требования произволь-
ного выбора передач, в том числе возможен
переход с четной передачи на четную или с
нечетной передачи на нечетную. Переключе-
ние передач осуществляется непосредствен-
но, быстро и без разрыва потока мощности.

KП 2

KП 1

SSP290_111

Техническая характеристика

Kоробка непосредственного включения передач

Обозначение модели

02E

Макс. передаваемый
момент

325 Н•м

Режимы переключения

Aвтоматический и
принудительный Tiptronic

Eмкость масла и
его тип

6,4 л ATF

Спецификация масла

G 052 182

Полная масса,
включая масло

Около 80 кг

54

Kрутящий
момент /

До 300 Н•м,

мощность

в зависимости от исполнения

Передаточные 1-ая передача – 4,148
отношения

2-ая передача – 2,370

планетарной 3-ая передача – 1,556
коробки (для

4-ая передача – 1,155

двигателей 5-ая передача – 0,859
GSY 1,6 л и 6-ая передача – 0,686
GJZ 2,0 л FSI) Задний ход

– 3,394

Спецификация  G 052 025 A2 (1 л)
масла ATF

Esso JWS 3309

Eмкость

7,0 л (при первоначальной
заливке) на весь срок службы

Масса

ок. 82,5 кг

Длина

ок. 350 мм

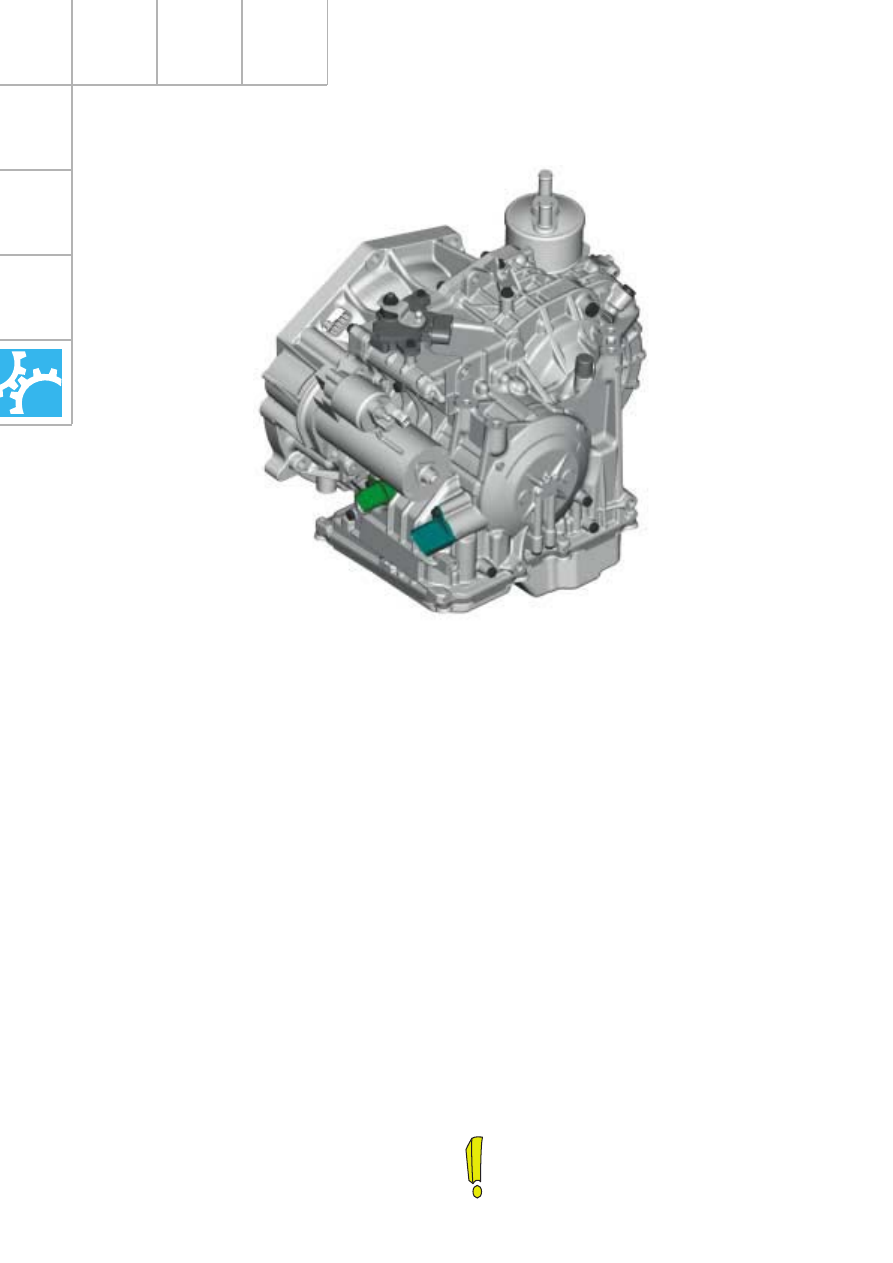

Aвтоматическая (6-ступенчатая )
коробка передач 09G

Kоробка передач

SSP290_034

Kонструкция и принцип работы автомати-
ческой коробки 09E приведены в Пособии
по программе самообразования 291.

Техническая характеристика

Наименование
модели

09G

Изготовитель AISIN AW CO, LTD Japan
Заводское
обозначение

TF-60SN

Тип коробки 6-ступенчатая автоматическая
передач

коробка с электрогидравличес-
ким управлением и гидротранс-
форматором, блокируемым по
проскальзыванию.

Привод на передние колеса /
Поперечная установка

Управление

Гидравлический распредели-
тель в масляной ванне с
внешним электронным блоком
управления; динамическая
программа управления DSP с
режимами спортивного вожде-
ния (при позиции селектора S)
и ручного переключения
Tiptronic (по заказу с кнопками
управления на руле)

55

- +

- +

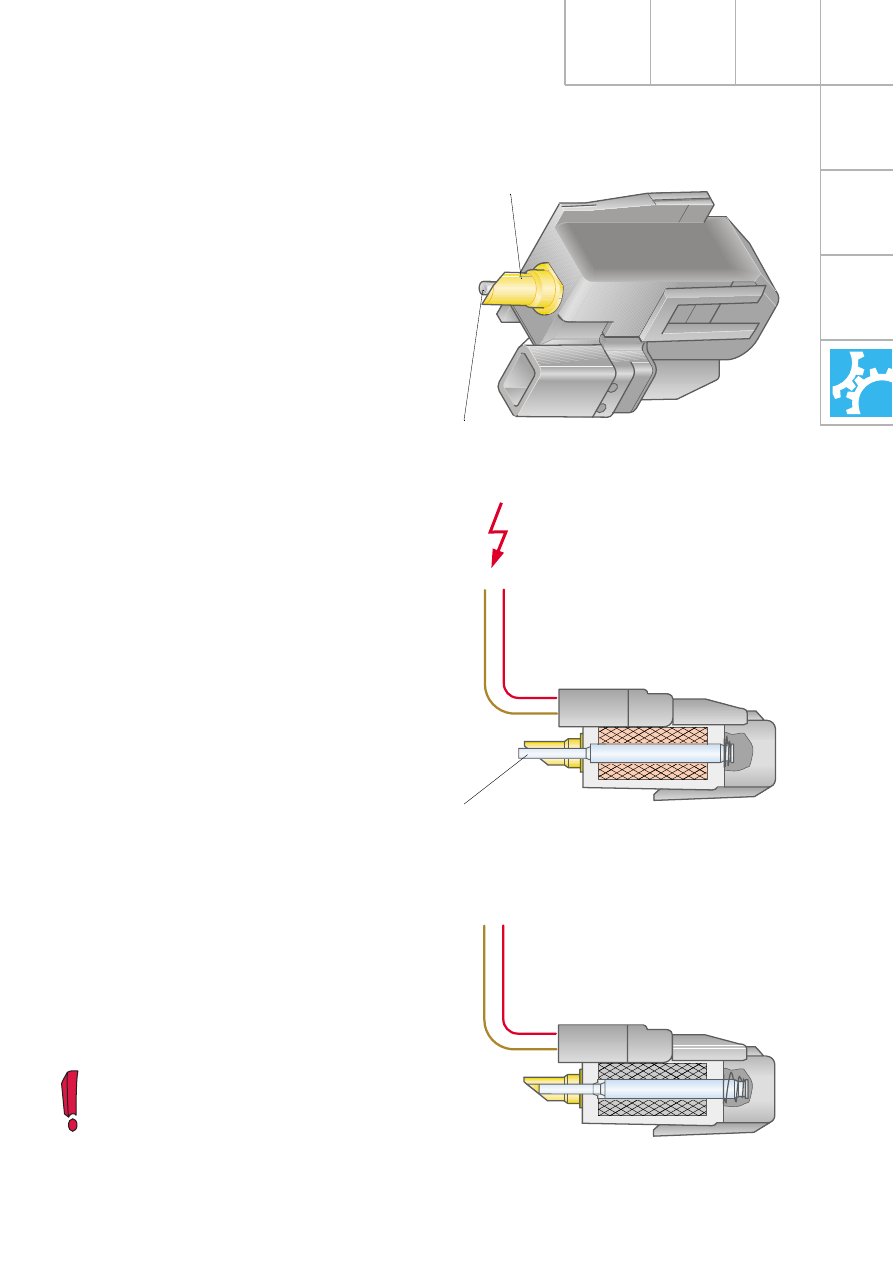

Блокировка ключа в замке зажигания

Принцип действия

При включенном зажигании и любом положе-
нии селектора коробки передач кроме пози-
ции "P" электромагнитный фиксатор N376
находится под током.
При этом палец электромагнитного фиксатора
N376 втянут в замок против усилия пружины.

Пока течет ток по обмотке фиксатора N376
(конец пальца выступает наружу), ключ в
замке зажигания невозможно повернуть в
исходное положение. Вследствие этого невоз-
можно вытянуть ключ из замка. Блок управ-
ления J527 подает напряжение на обмотку
фиксатора N376 при любых положениях се-
лектора коробки передач кроме стояночного.

Электромагнит обесточен

Eсли электромагнитный фиксатор обесточен,
ключ можно повернуть в исходное положение
и вынуть его из замка.

SSP290_113

SSP290_114

SSP290_115

Палец фиксатора
выступает наружу

Направляющая втулка

Палец фиксатора

При длительной стоянке автомобиля с
положением селектора коробки передач в
любом положении кроме позиции "P"
может привести к разряду аккумуляторной
батареи.

56

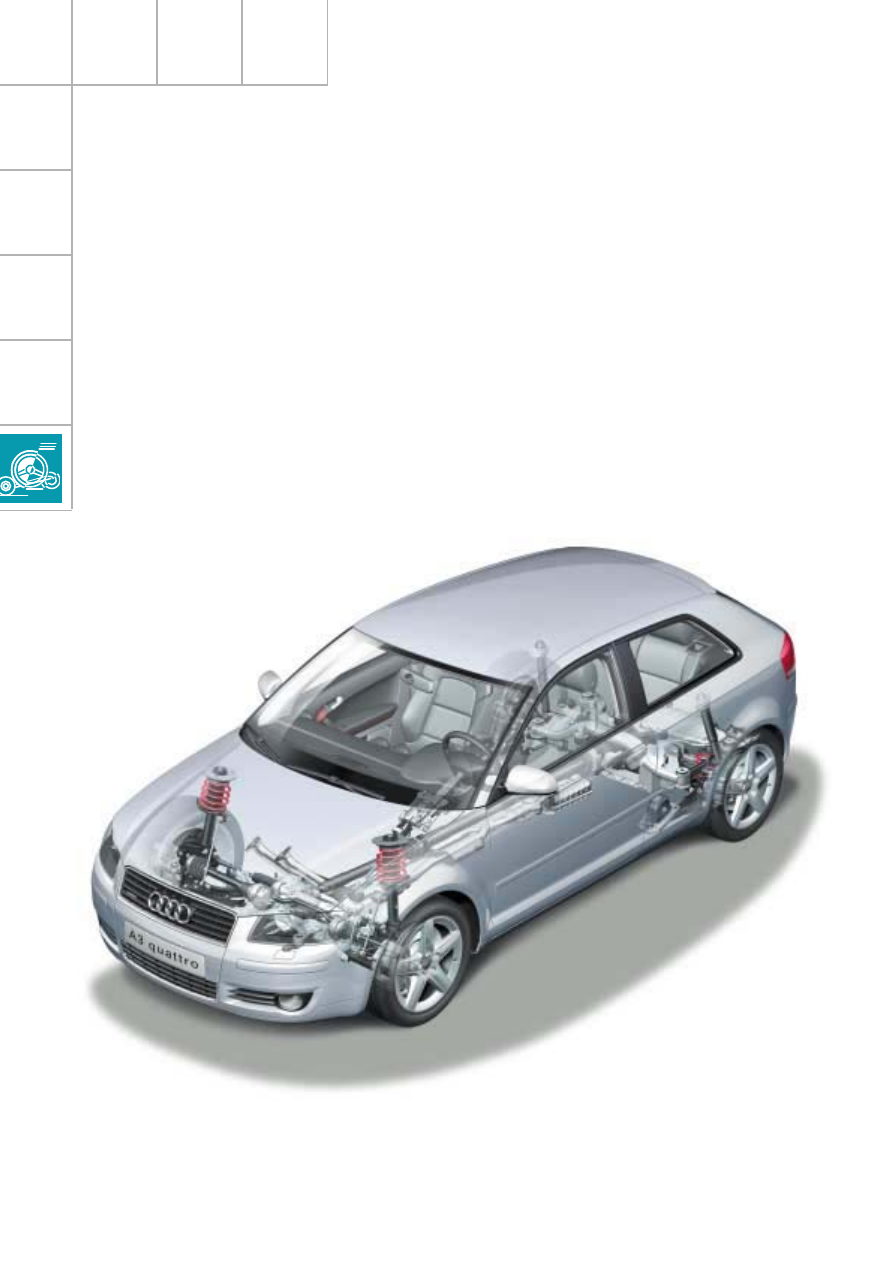

Ходовая часть

SSP290_050

Эта конструкция улучшает управляемость
автомобиля, а также повышает его устойчи-
вость при больших поперечных ускорениях.

В базовом исполнении автомобиль оснащает-
ся 16-дюймовыми колесами, а для спортивной
модификации предусмотрены 17-дюймовые
колеса.

В ходовой части автомобиля Audi A3 модели
2004 года произведена замена применявшей-
ся у предшествующей модели задней подвес-
ки с податливым соединителем продольных
рычагов новой независимой четырехрычажной
подвеской.
Kаждое колесо подвешено на одном широком
продольном рычаге и трех поперечных
рычагах.
