25



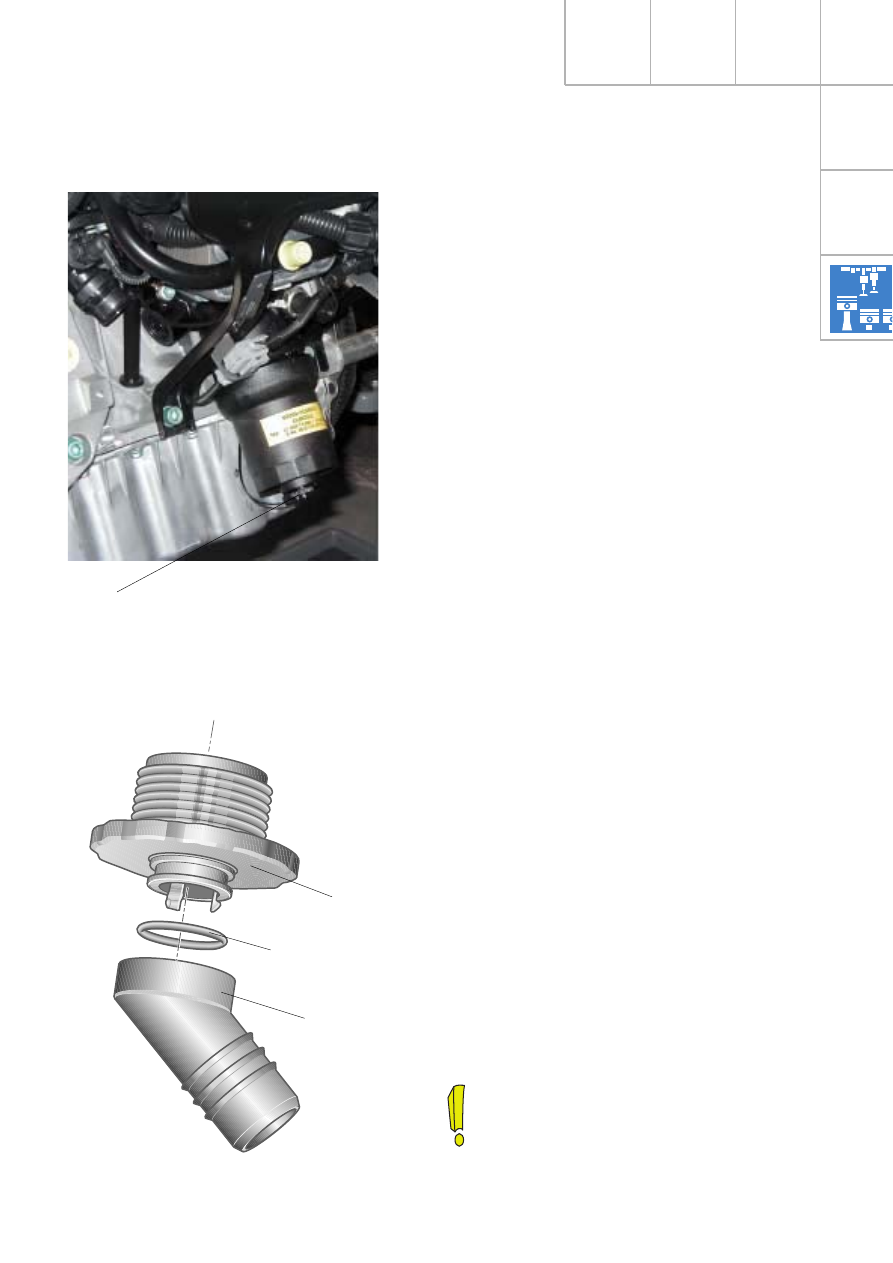

Замена фильтрующего элемента

Перед заменой бумажного фильтрующего
элемента необходимо слить масло из корпуса
фильтра с помощью переходника T 40057.

Работа выполняется в следующей
последовательности:

1. Отвернуть пластмассовую крышку,

расположенную на корпусе фильтра.

2. Ввернуть переходник T 40057 с сливным

шлангом в нижнюю часть корпуса фильтра
до упора и слить масло (приблизительно
0,5 л). При вворачивании переходника от-
крывается сливной клапан, установленный
в корпусе фильтра.

SSP290_083

SSP290_089

Переходник для слива
масла T 40057

Пластмассовая крышка
на корпусе фильтра

Указание:
Необходимо следовать указаниям,
приведенным в Руководстве по
техническому обслуживанию.

Резьбовая пробке
с направляющей
втулкой

Уплотнительное кольцо
круглого сечения

Сливной патрубок

26

0

20

40

60

80

100

120

140

160

180

200

6

7

8

9

10

11

12

13

14

15

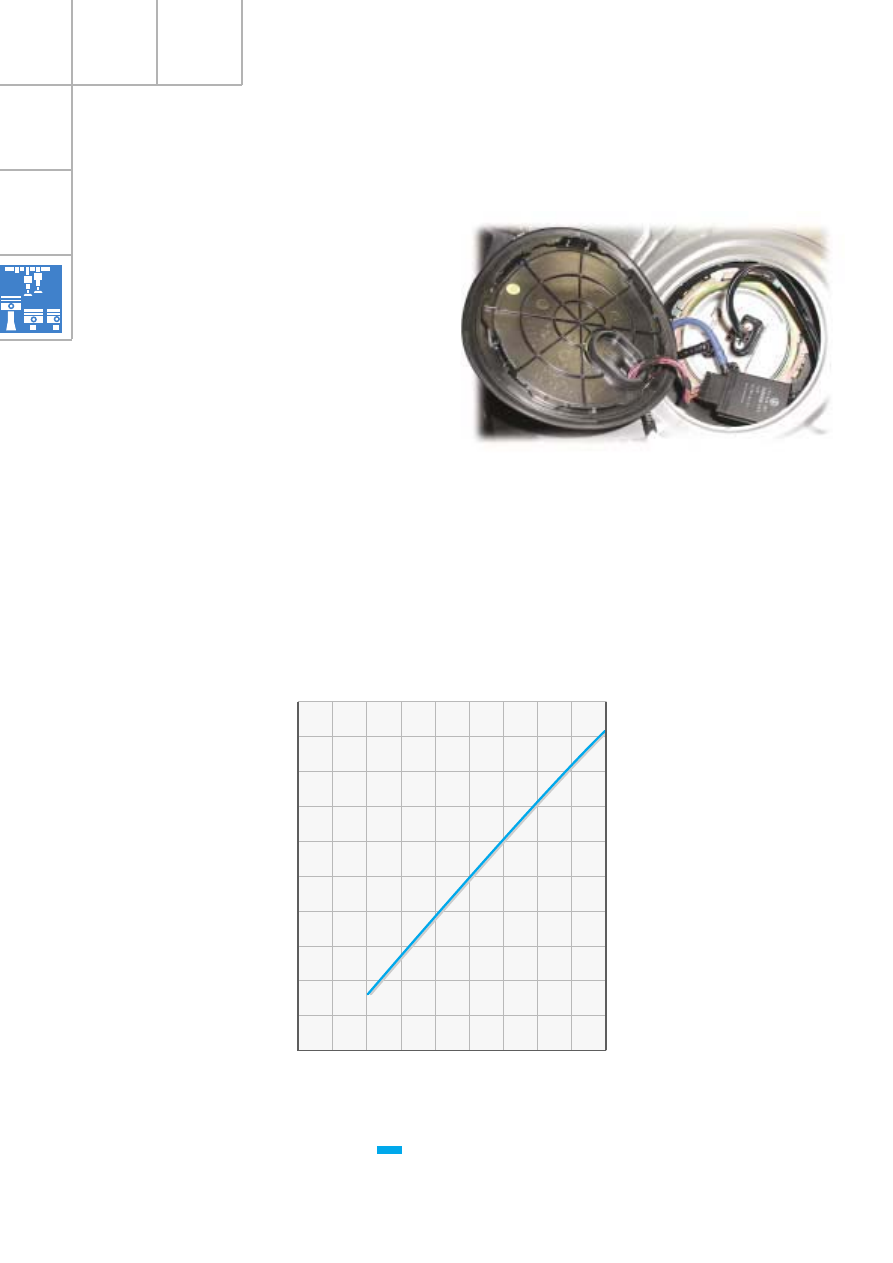

Регулирование подачи топлива

Топливный электронасос автомобиля Audi A3
модели 2004 года включается блоком управ-
ления бортовой сетью при открывании двери
водителя, как это производится у других
автомобилей с бензиновыми двигателями;
благодаря этому происходит своевременное
повышение давление в топливной системе.
У систем с регулированием по расходу элек-
тронасос подает к насосу высокого давления
только то количество топлива, которое необ-
ходимо впрыснуть в цилиндры двигателя в
зависимости от его мощности.
Уменьшение производительности электронасо-
са достигается за счет снижения потребляе-
мой им электрической мощности.

Блок управления электронасосом J538 распо-
ложен в крышке датчиков уровня топлива.
В зависимости от нагрузки двигателя он
изменяет подачу топлива в систему низкого
давления в пределах от 30 до 180 л/ч при
постоянном давлении 4 бар. При пуске холод-
ного или горячего двигателя производитель-
ность насоса кратковременно повышается, а
давление в системе увеличивается с 4 до 5
бар.

Двигатель

SSP290_105

Рабочее напряжение, В

Производитель

ность

 Q,

л/

ч

Q при давлении 4 бар

SSP290_119

27

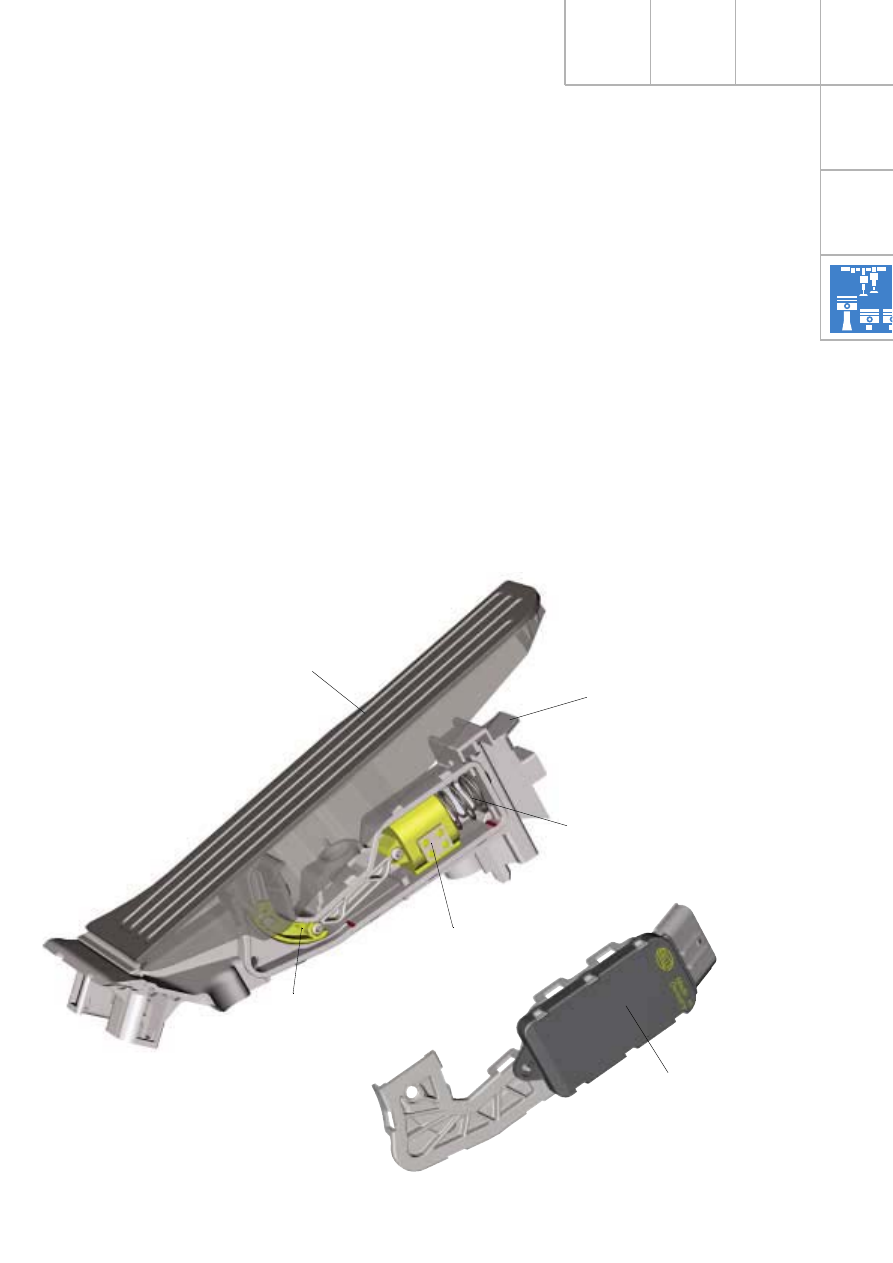

Модуль педали акселератора

Модуль педали акселератора автомобиля
Audi A3 выполнен как накладной узел, в
котором установлены помимо собственно пе-
дали и ее передаточного механизма датчик
положения, выключатель режима форсиро-
ванного разгона (кик-даун) и вновь разрабо-
танный упор полного хода.

Помимо улучшенной эргономики новый модуль
педали обладает преимуществом в отношении
регулировки выключателя режима кик-даун,
который не требует начальной установки. Так
как этот упор расположен непосредственно
на модуле, не нужно компенсировать произ-
водственные отклонения в размерах деталей
между педалью и панелью кузова. Сигналы,
вырабатываемые датчиком положения педа-
ли, не зависят от того, на каком автомобиле
установлен модуль педали.

Новым техническим решением является
применение датчика линейного перемещения
педали. Этот датчик оснащен двумя бескон-
тактными чувствительными элементами G79 и
G185, действие которых основано на принци-
пе индукции. Kинематика механизма модуля
обеспечивает преобразование поворота педа-
ли в линейное перемещение. При этом пакет
возвратных пружин и фрикционный элемент
создают привычные сопротивления перемеще-
нию педали.

SSP290_131

Упор педали

Педаль

Металлическая шторка

Фрикционный элемент

Пакет пружин

SSP290_133

Часть корпуса с крышкой
и установленными на ней
датчиками G97 и G185

28

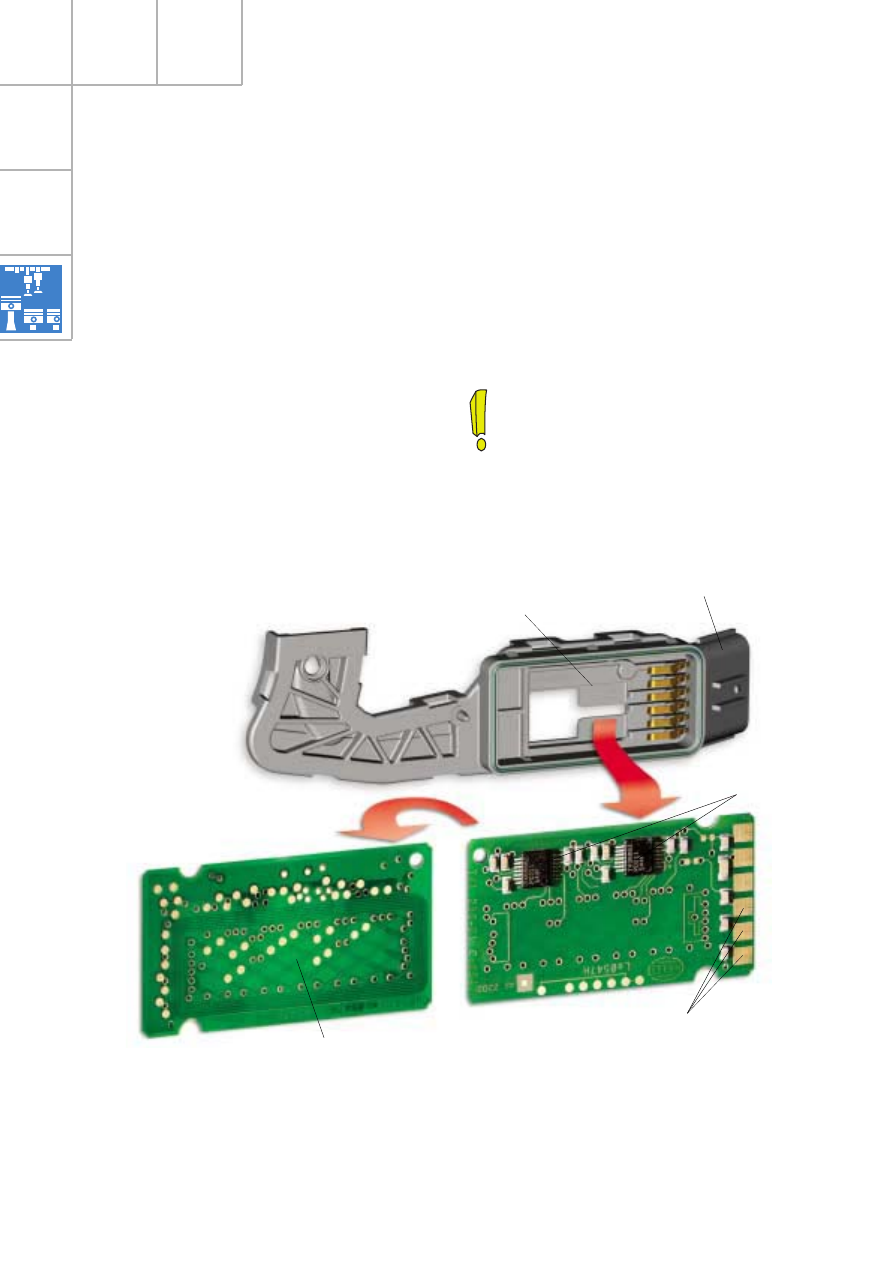

Kонструкция датчика

Kак и прежде датчик положения педали
оснащен двумя независимо действующими
чувствительными элементами (G79/G189). На
общей многослойной плате предусмотрены
одна катушка возбуждения и три приемные
катушки для каждого чувствительного
элемента, а также электронные элементы
обработки сигналов и управления датчиком.
Ромбовидные приемные катушки расположе-
ны со смещением относительно друг друга,
благодаря чему создается сдвиг фаз инду-
цируемого в них тока. Над приемными кату-
шками находятся катушки возбуждения.

На механизме педали закреплена металли-
ческая шторка, который перемещается при
движении педали вдоль платы на минималь-
ном расстоянии от нее.

Двигатель

SSP290_132

Микропроцессоры

Kорпус платы

Зона приемных катушек

Kонтакты для
выхода на разъем

Для упрощения описания конструкции и
принципа работы датчика рассматривается
только один чувствительный элемент.

Разъем с
контактами 1–6
