Общие сведения

5$ступенчатая механическая коробка
передач 02T

Коробка передач

Эта коробка передач устанавливается на
автомобилях разных марок концерна
в сочетании с самыми разными двигателями.
Поэтому передаточные отношения
отдельных передач КП и главной передачи
могут варьироваться.

КП 02T – это очень легкая двухвальная
коробка передач с составным магниевым
картером. Она рассчитана на передачу
крутящего момента до 200 Н·м.

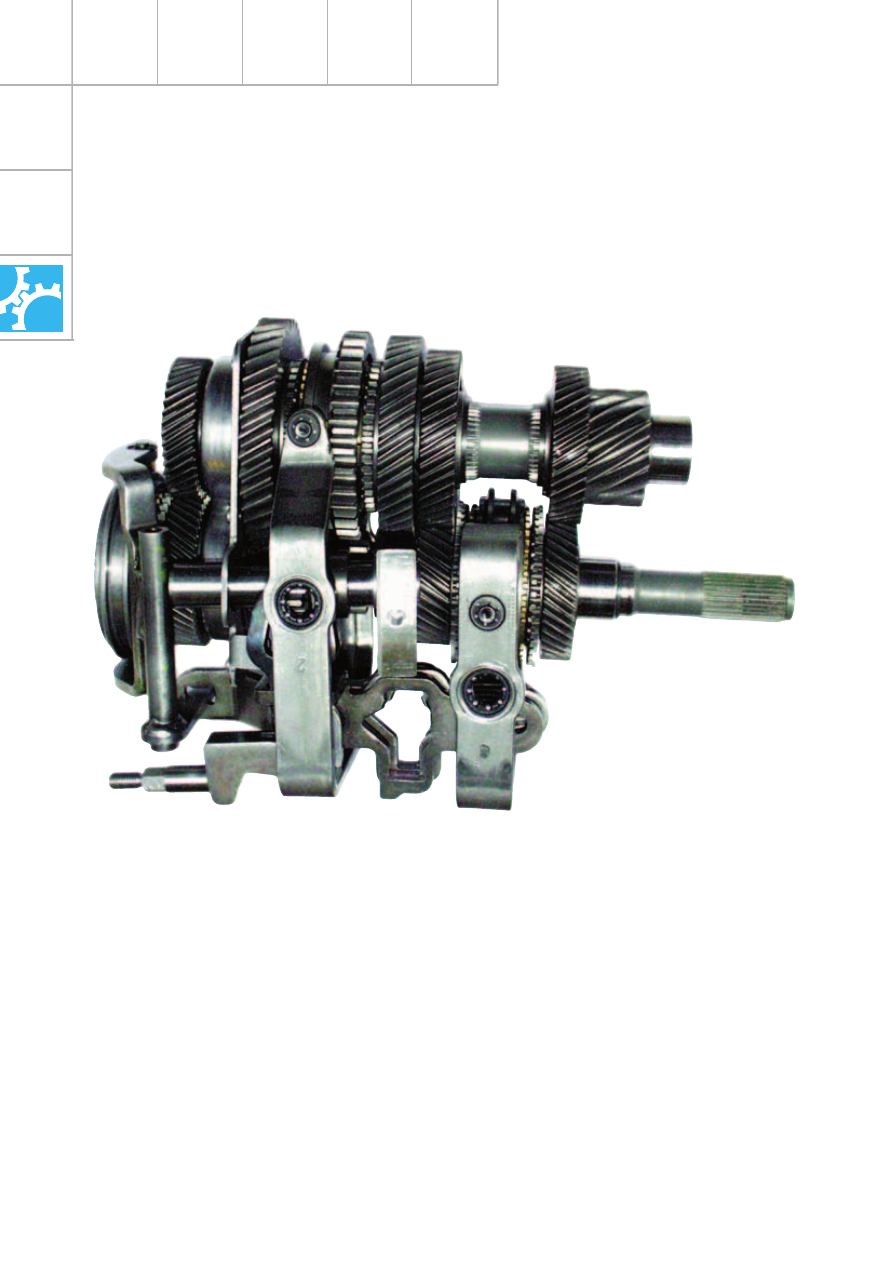

SSP247_032

27

Сочетания двигателей и КП

Механическая
5!ступенчатая коробка
передач

Передаточное
отношение i =

число зубьев ведомой шестерни z

2

число зубьев ведущей шестерни z

1

Буквенное обозначение
КП

EYX

EWO

Применяемость
с двигателем

1,4 л/55 кВт

1,4 л/55 кВт

z

2

z

1

i

z

2

z

1

i

Главная передача

66

17

3,882

61

18

3,389

1!я передача

38

11

3,455

34

09

3,778

2!я передача

44

21

2,095

36

17

2,118

3!я передача

43

31

1,387

34

25

1,360

4!я передача

40

39

1,026

34

35

0,971

5!я передача

39

48

0,813

34

45

0,756

Передача заднего хода

35
24

24
11

3,182

36
18

20
09

3,600

Спидометр

электронный

Заправочная емкость
КП

1,9 л

Спецификация масла
для КП

G50 SAE 75 W 90

(синтетическое)

Необходимость замены
масла

заправка рассчитана на весь срок службы

Привод сцепления

гидравлический

Буквенное обозначение КП (см.
страницу 6) приводится также на
заводских табличках с данными
автомобиля.

28

Картер

Картер коробки передач состоит из двух
магниевых частей (картер КП и картер
сцепления) и закрыт крышкой.

Коробка передач

В целях дальнейшего облегчения
конструкции составные части картера
изготовлены из магниевого сплава.
Только за счет этого массу удалось
уменьшить на 2,5 кг по сравнению
с обычным алюминиевым картером.

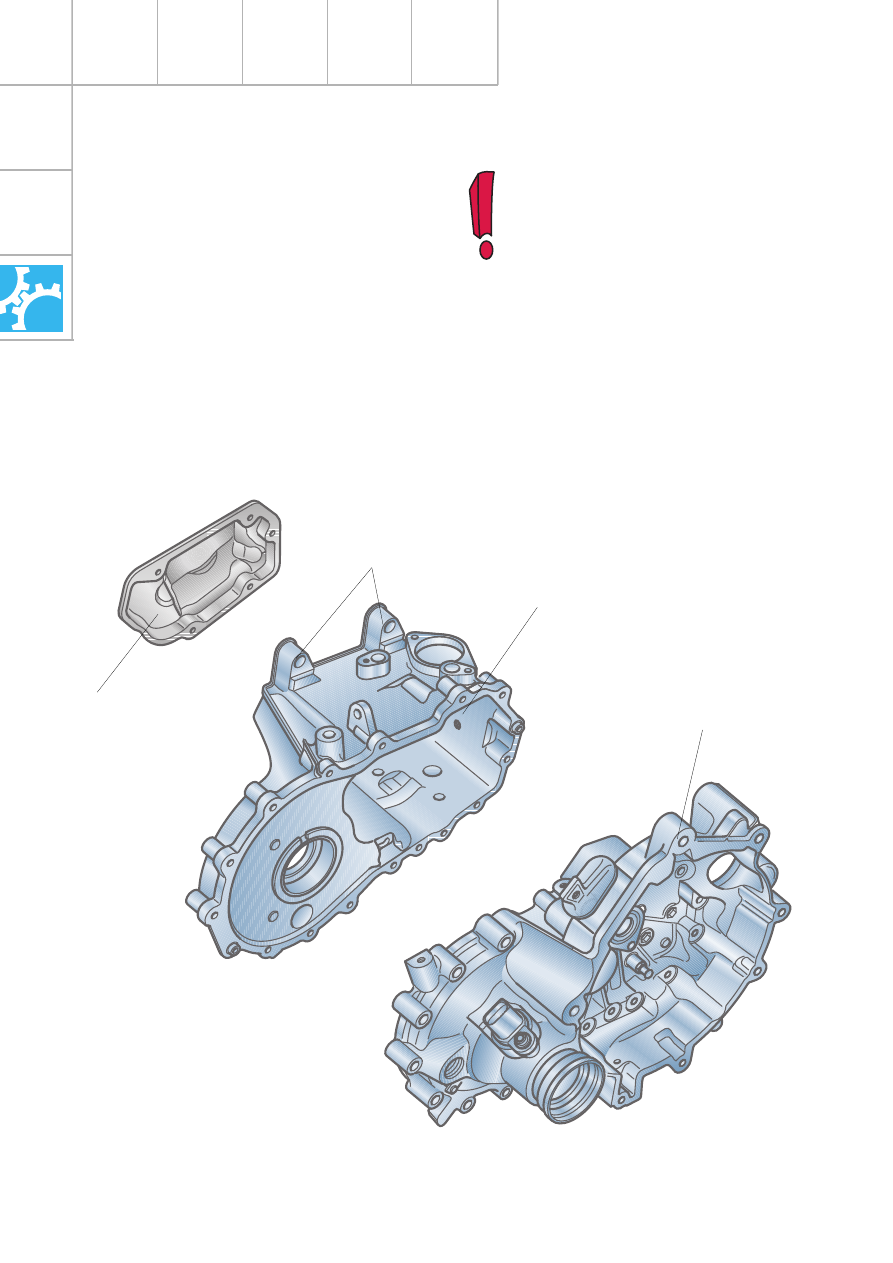

SSP247_033

Крышка картера
коробки передач

Картер коробки
передач

Картер сцепления

Точки крепления опоры
силового агрегата
