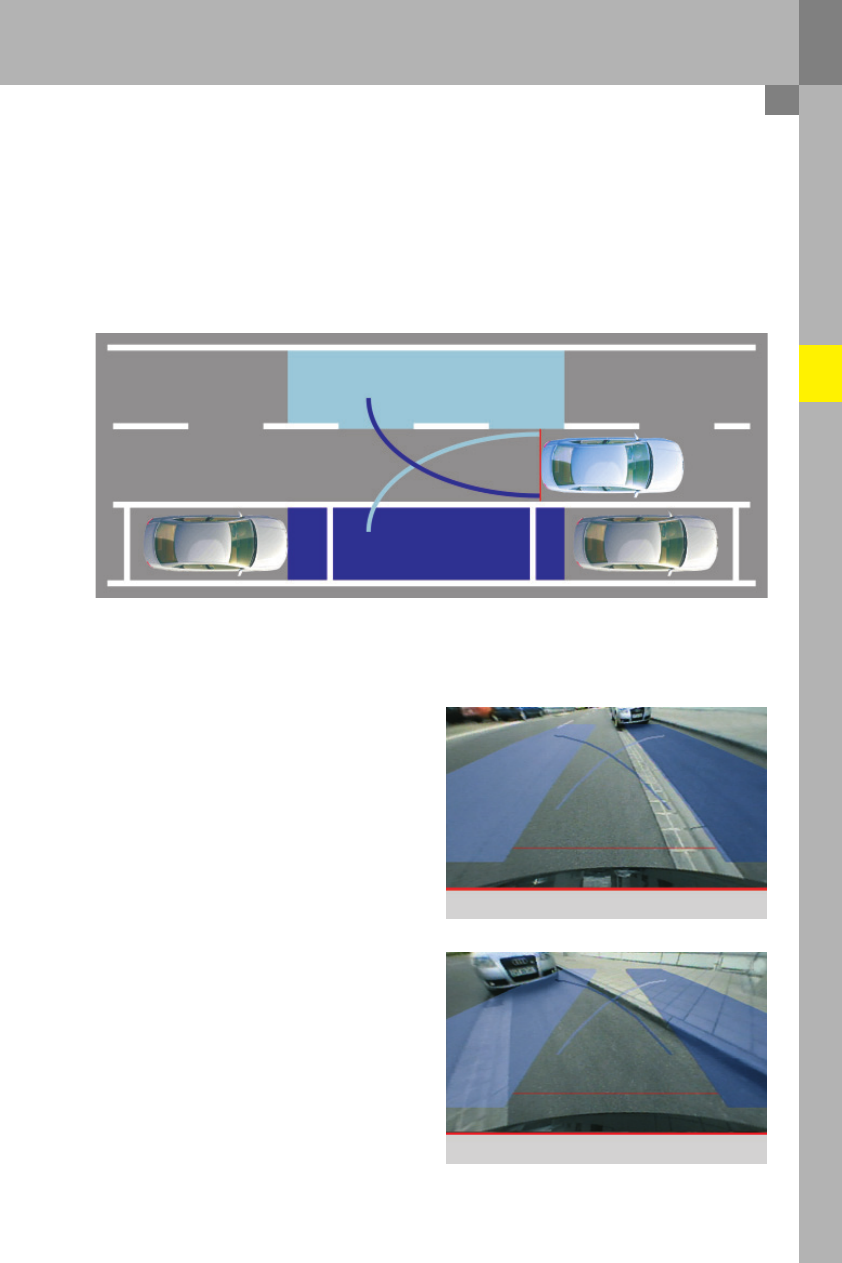

Режим парковки 2: параллельная парковка

Режим парковки 2 — «Параллельная парковка» — помогает водителю парковать автомобиль задним ходом
вдоль бордюра. На дисплее присутствуют 2 синих сектора — светло=синий для маневра задним ходом
с поворотом рулевого колеса влево и темно=синий для маневра задним ходом с поворотом рулевого колеса
вправо. Синие статические линии показывают водителю, когда ему лучше повернуть рулевое колесо.

Порядок парковки задним ходом

Если темно=синий сектор помещается между двумя
автомобилями, то этот промежуток достаточен для
парковки. Сначала необходимо сдать назад, пока
конец темно=синего участка не упрется
в автомобиль сзади (см. верхнюю иллюстрацию).
Затем нужно полностью вывернуть рулевое колесо
влево и сдать дальше назад. При этом водитель
должен следить за тем, чтобы не задеть
автомобиль, позади которого он паркуется. Когда
темно=синяя линия коснется бордюра (см. нижнюю
иллюстрацию), нужно полностью вывернуть
рулевое колесо вправо и сдать назад настолько,
чтобы автомобиль встал параллельно бордюру.
Осталось сдвинуться чуть=чуть вперед — и
автомобиль должным образом припаркован.

375_034

375_035

375_036

Режим

Смотрите также на дорогу!


Режим

Смотрите также на дорогу!


34

Включение камеры заднего вида

Изображение с камеры заднего вида выводится на
дисплей MMI автоматически при подаче
напряжения на клемму 15 и когда включена
передача заднего хода.

На автомобилях с оптическим парковочным
ассистентом (OPS) изображение с камеры заднего
вида можно вывести также нажатием на клавишу
парковочного ассистента в центральной консоли.
Это возможно при скорости движения вперед
< 10 км/ч.

Выключение камеры заднего вида

Изображение с камеры заднего вида исчезает при
отсутствия напряжения на клемме 15, при нажатии
на другую клавишу управления MMI, а также при
движении вперед со скоростью > 10 км/ч. На
автомобилях с OPS изображение исчезает с экрана
также при нажатии на клавишу парковочного
ассистента.

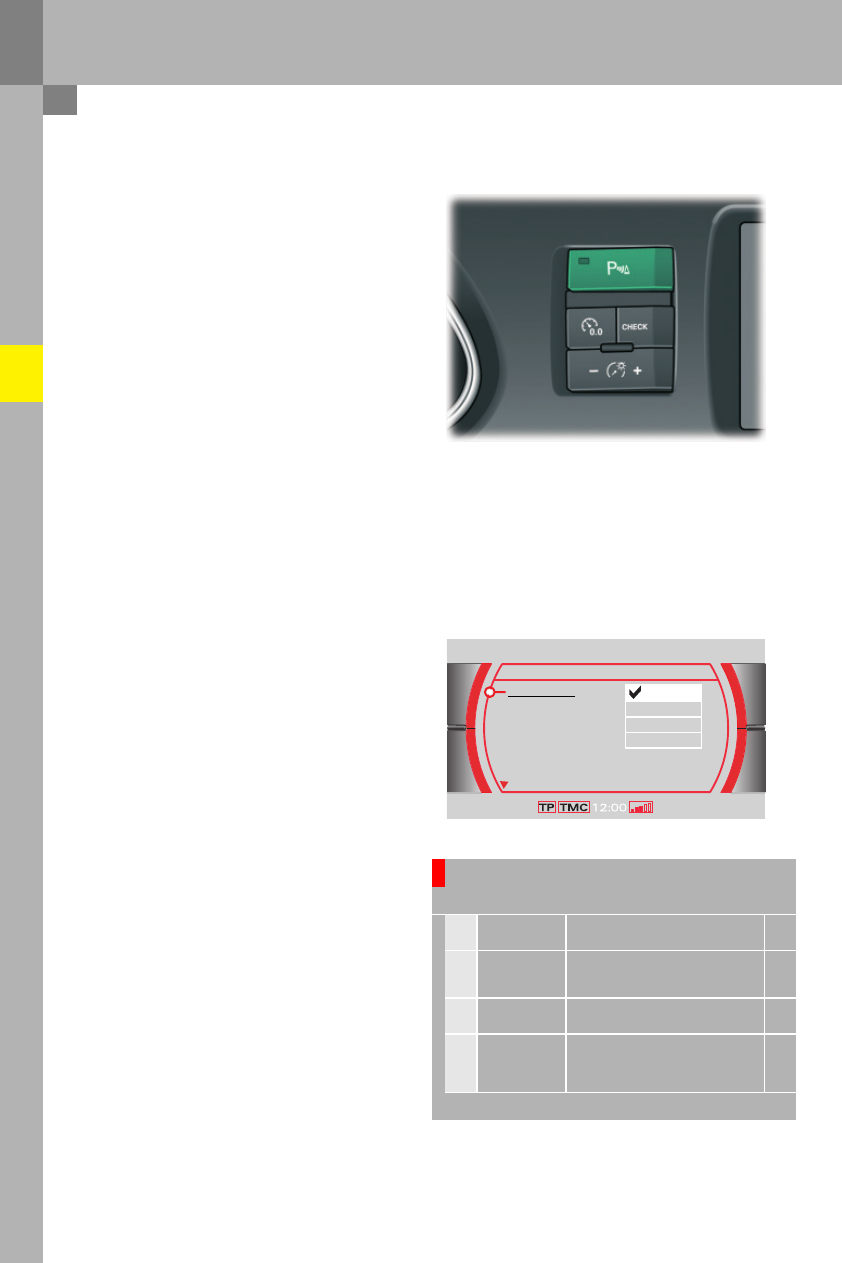

Возможности настройки в MMI

Как и на других моделях Audi с парковочным
ассистентом, водитель может настроить по своему
желанию частоту и громкость предупреждающих
сигналов переднего и заднего зуммеров. Для этого
в меню «Автомобиль» необходимо выбрать пункт
«Парковочный ассистент Audi».

Если автомобиль оборудован оптическим
парковочным ассистентом (OPS) и камерой
заднего вида, то есть двумя вспомогательными
системами одновременно, то под пунктом
«Дисплей APS» водитель может найти
перечисленные в таблице настройки.

Эти настройки вступают в силу при очередном
цикле парковки.

Камера заднего вида (Rear View)

Управление системой

375_021

375_038

Автомобиль

Системы

Версия

Пользователь

Бортовой журнал

Парковочный ассистент Audi



Настройки индикации MMI

1

выкл.

индикация парковочного ассистента на
дисплей MMI не выводится

2


на дисплей MMI выводится
изображение оптического
парковочного ассистента (OPS)

3

Rear View

на дисплей MMI выводится
изображение с камеры заднего вида

4

автоматически

при движении задним ходом на
дисплей MMI выводится изображение
с камеры заднего вида, а при движении
передним ходом — изображение OPS

Дисплей APS

Громкость спереди

Частота спереди

Громкость сзади

Частота сзади

выкл.


Rear View

автоматически

35

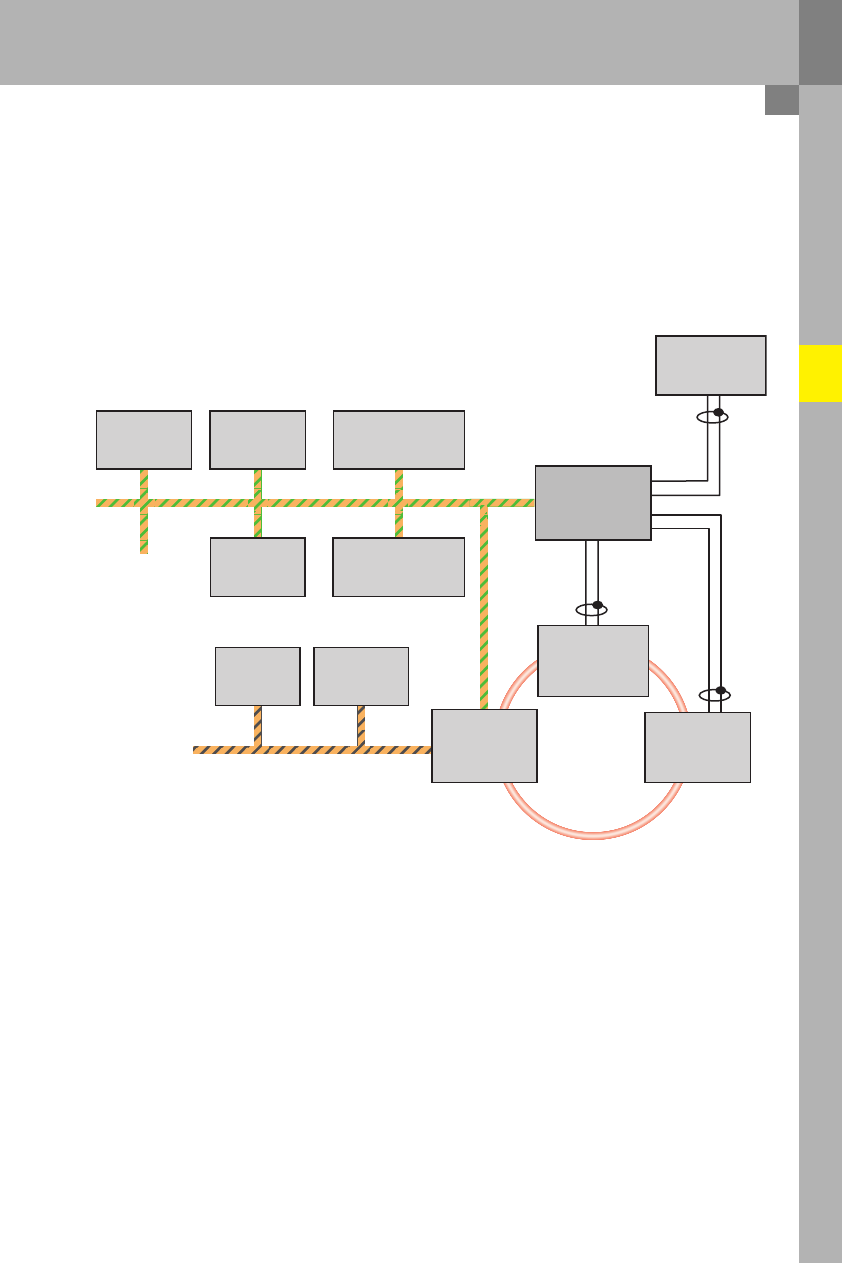

Коммуникационное окружение камеры заднего вида

Блок управления камеры заднего вида обменивается информацией с другими блоками управления.
Взаимосвязь компонентов представлена ниже.

375_039

Блок управления

бортовой сети

J519

Шина CAN=привод

Шина MOST

Шина CAN=комфорт

Блок управления

парковочного

ассистента

J446

Центральный блок

управления

систем комфорта

J393

Блок управления

камеры заднего

вида
J772

Камера заднего

вида

K189

ТВ<тюнер

R78

Диагностический

интерфейс шин

данных

J533

Блок управления

передней панели

управления,

индикации и выдачи

информации

J523

Блок управления

распознавания

прицепа

J345

Блок управления

системы санкциони<

рования доступа и пуска

двигателя

J518

Блок

управления

ABS

J104

Датчик угла

поворота

рулевого колеса

G85

36

Датчик угла поворота рулевого колеса G85

Предоставляет информацию о текущем угле
поворота рулевого колеса, которая необходима для
расчета динамических вспомогательных линий.

Блок управления парковочного ассистента J446

Предоставляет информацию о том, включен ли
парковочный ассистент с помощью клавиши или
вследствие включения передачи заднего хода,
и о том, нет ли в блоке управления парковочного
ассистента неисправностей.


Блок управления распознавания прицепа J345

Сообщает о наличии или отсутствии прицепа. При
наличии прицепа вспомогательные линии и поля не
отображаются.

Центральный блок управления систем
комфорта J393

Передает информацию о том, закрыта ли дверь
багажного отсека. Если дверь багажного отсека
открыта, то вспомогательные линии и поля не
отображаются.

Блок управления системы санкционирования
доступа и пуска двигателя J518

Сообщает камере заднего вида о текущем
состоянии клеммы 15.

Примечание

Эти блоки управления входят в состав
дополнительного оборудования и имеются не на
всех Audi Q7:

●

Блок управления парковочного ассистента J446

●

Блок управления распознавания прицепа J345

●

TV=тюнер R78

Блок управления передней панели управления,
индикации и выдачи информации J523

Выводит на дисплей изображение с камеры
заднего вида. Позволяет выполнять настройки
камеры заднего вида.

Блок управления бортовой сети J519

Посылает информацию о том, включена ли камера
заднего вида в данный момент. По этой
информации на автомобилях без блока управления
парковочного ассистента определяется, что
передача заднего хода включена и поэтому
изображение с камеры должно быть выведено на
дисплей MMI.

Блок управления ABS J104

Информация блока J104 «Текущая скорость
автомобиля» требуется для определения условий
включения и выключения камеры заднего вида.

Диагностический интерфейс шин данных J533

Передает необходимые сообщения из других шин
на шину CAN=комфорт. Передает сообщение
«Стоп=кадр» в случае записи кода ошибки в память
неисправностей блока управления камеры заднего
вида.
