Отключение управляющих переключателей

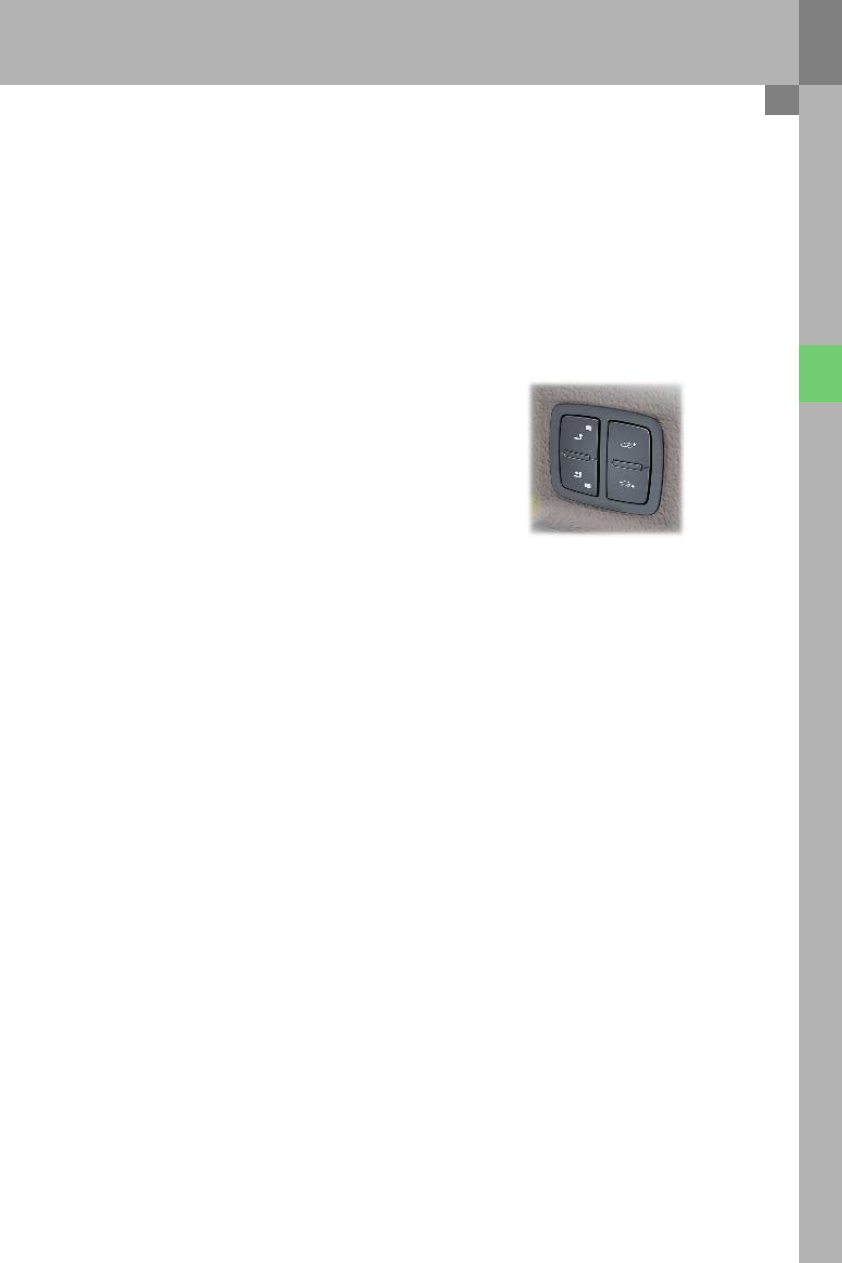

Если переключатель остается включенным более 60 секунд, то он деактивируется в этом положении. Это
означает, что если перевести переключатель более чем на 60 секунд в положение «откр.», то функция «откр.»
для этого переключателя отключается.
Включение функции происходит после выкл./вкл. зажигания.

Защита от перегрузки

Все 3 электродвигателя во всем диапазоне перемещения механических частей защищены от перегрузки.

Закрытие в аварийном режиме

Если для одного из электродвигателей сработала защита от перегрузки, то соответствующую часть крыши
или шторку можно закрыть в аварийном режиме. Для этого в течение 5 секунд после обратного движения
люка или шторки необходимо нажать и удерживать соответствующий переключатель. После этого
соответствующая часть крыши или шторка закроется в ручном режиме без ограничения по допустимому
крутящему моменту.

54

Блоки управления

Блок управления распознавания прицепа J345

В дополнение к уже известной функции управления освещением прицепа блок управления распознавания
прицепа J345 управляет поворотным тягово<сцепным устройством с электроприводом.
Известное по другим выпускаемым концерном автомобилям поворотное тягово<сцепное устройство
с электроприводом может быть установлено как дополнительное оборудование. Оно устанавливается
единым блоком за бампером.

364_050

Назначение

–

Управление поворотным тягово<сцепным устройством с электроприводом

–

Контроль подсоединения электрического разъема прицепа

–

Распознавание присоединения прицепа

–

Управление задними фонарями прицепа

–

Отключение клеммы 30 прицепа при использовании режима отключения блоком управления системы
регулирования энергопотребления J644.

Поворотное тягово+сцепное устройство с электроприводом

Поворотное тягово<сцепное устройство имеет электромеханический привод, который поворачивает
сферический палец и электрическую розетку, предназначенную для подключения электросистемы прицепа
U10. Сначала сферический палец с розеткой откидываются вниз и только после этого разворачиваются
назад в конечное положение.

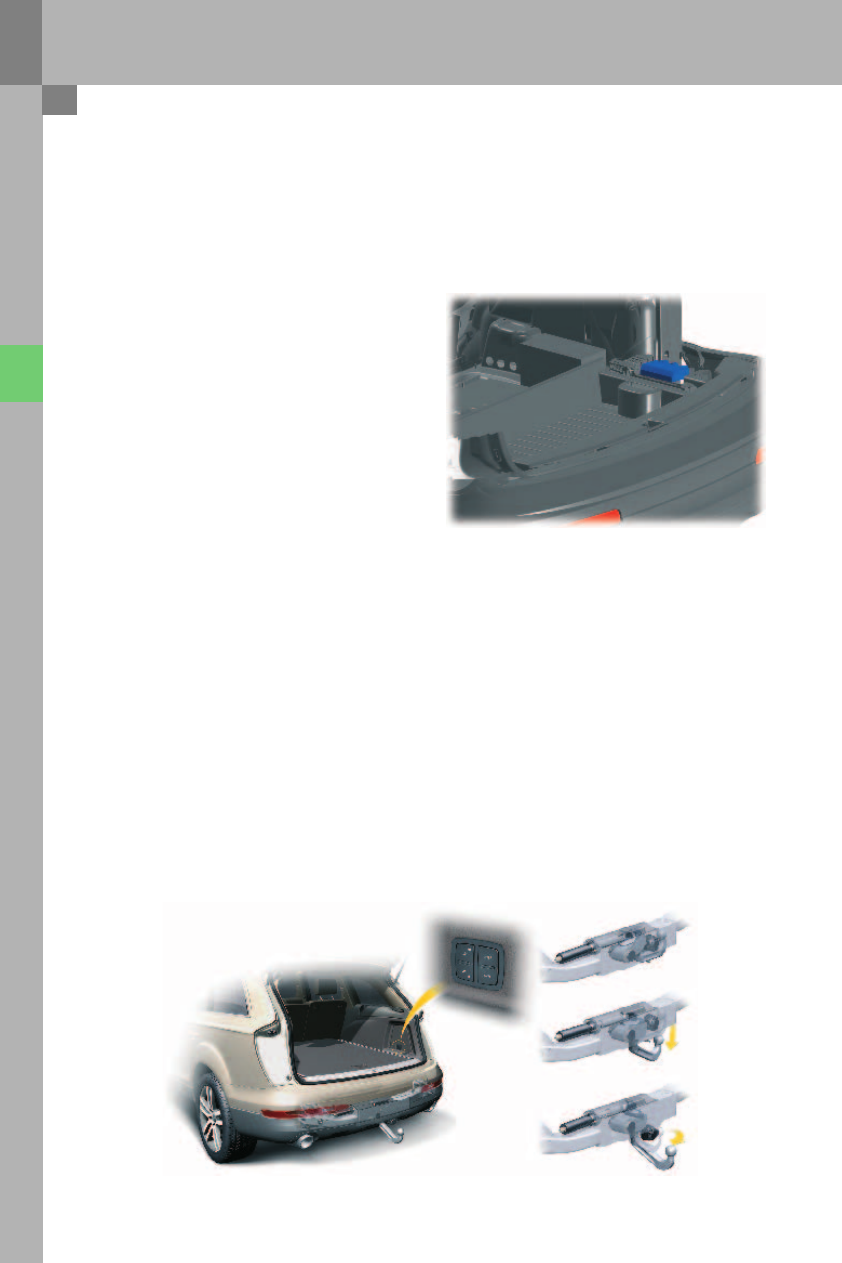

Приведение механизма в действие производится переключателем, расположенным с правой стороны
в багажном отсеке.
Управление, отслеживания текущего статуса и диагностику осуществляет блок управления распознавания
прицепа J345. Поворотное тягово<сцепное устройство с электроприводом устанавливается единым блоком
за облицовкой бампера.

Место установки

Блок управления распознавания прицепа J345
устанавливается в багажном отсеке с правой
стороны под настилом пола.

364_049

55

Варианты исполнения

Для Audi Q7 предусмотрены следующие варианты
тягово<сцепных устройств:

●

механическое тягово<сцепное устройство,
со съемным сферическим пальцем;

●

электрическое тягово<сцепное устройство,
с поворачиваемым электроприводом
сферическим пальцем.

Управление

Поворотное тягово<сцепное устройство
с электроприводом может быть повернуто
автоматически или вручную. Панель управления
состоит из качающегося переключателя в правой
боковой облицовке багажного отсека.
Переключатель имеет красную подсветку для
облегчения его поиска и желтые светодиоды,
сигнализирующие о работе устройства. Более
подробную информацию можно найти в
руководстве по эксплуатации Audi Q7.

Поворотный сферический палец можно выдвинуть
или убрать при соблюдении следующих условий:
–

автомобиль не должен двигаться;

–

дверь багажного отсека должна быть открыта;

–

прицеп не должен быть присоединен.

364_051

56

Блоки управления

Порядок работы

Поворотный механизм приводится в действие электродвигателем поворотного сферического пальца V317,
процесс поворота контролируется блоком управления распознавания прицепа J345. Если тягово<сцепное
устройство при повороте сталкивается с препятствием, то процесс поворота прекращается. За этим следит
блок управления, контролируя потребление тока электродвигателем поворотного сферического пальца
V317. После продолжительного нажатия на переключатель процесс поворота продолжится.

Условные обозначения

E474 Переключатель поворотного тягово<сцепного устройства с электроприводом
G473 Датчик Холла электродвигателя тягово<сцепного устройства
J345 Блок управления распознавания прицепа
K211 Контрольная лампа — выдвинуть сферический палец ТСУ
K212 Контрольная лампа — убрать сферический палец ТСУ
L76

Лампа подсветки переключателя (от клеммы 58s)

V317 Электродвигатель привода сферического пальца

364_052
