49

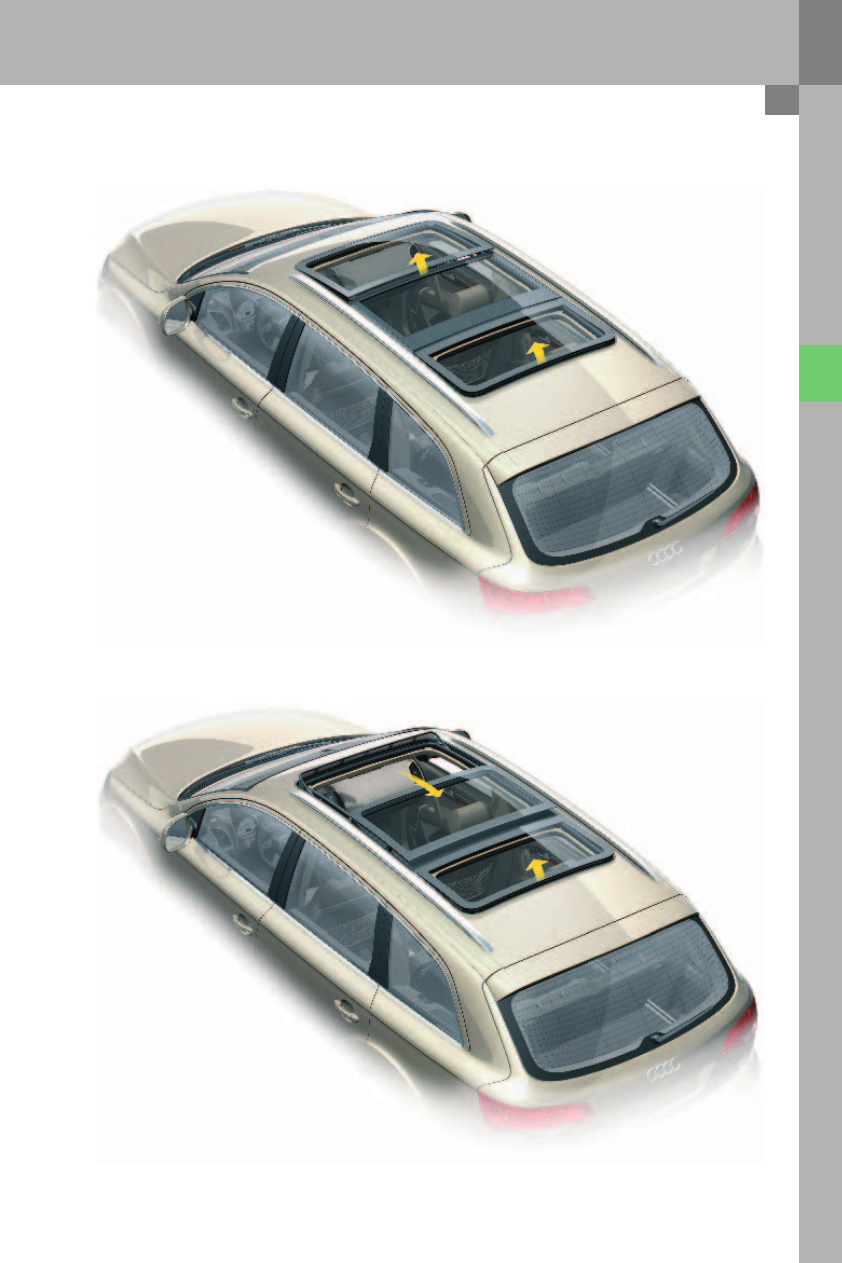

Части 1 и 3 стеклянной крыши подняты

Часть 1 стеклянной крыши открыта, часть 3 стеклянной крыши поднята

364_043

364_044

50

Блоки управления

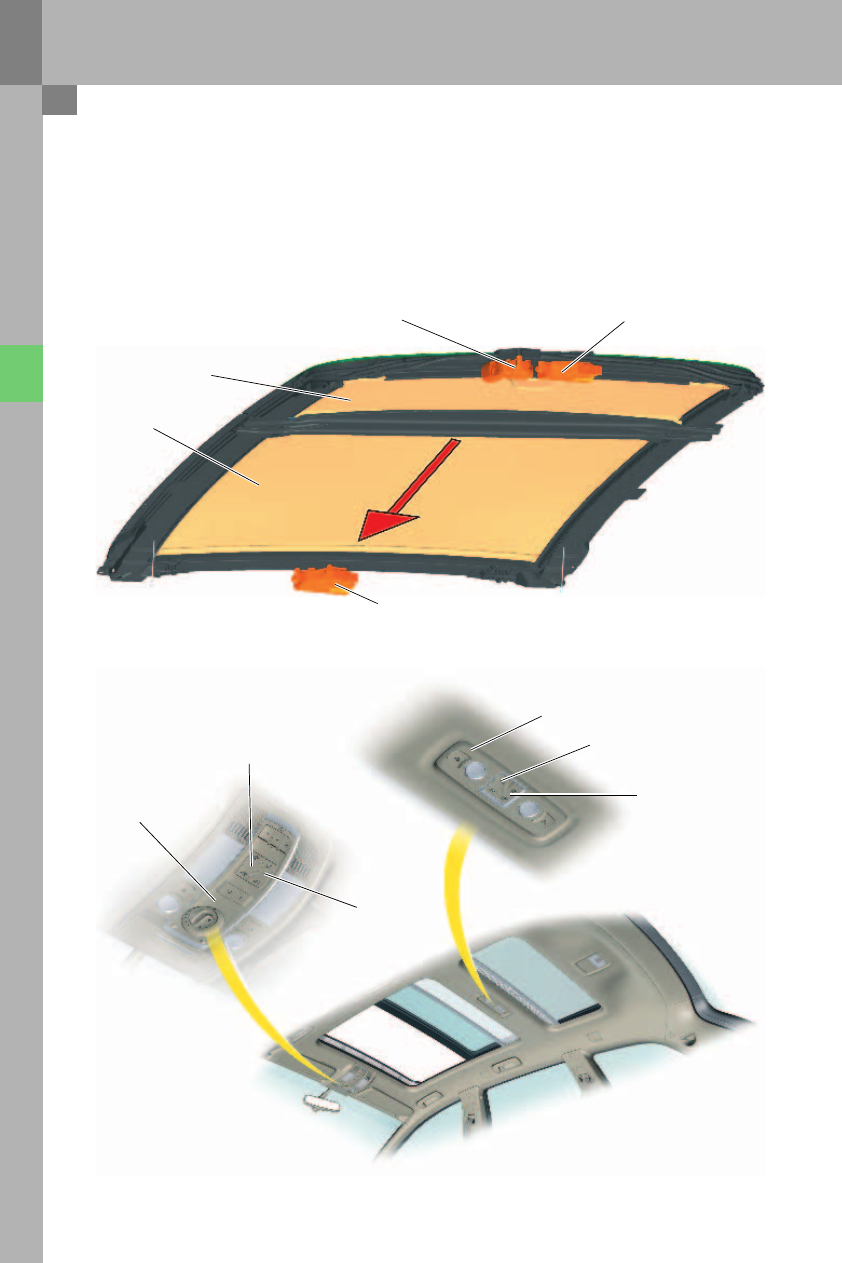

Защита от солнца

Все три части крыши оборудованы солнцезащитными шторками. Передняя солнцезащитная шторка 1<й и
2<й частей стеклянной крыши приводится с помощью электропривода. Задняя солнцезащитная шторка 3<й
части стеклянной крыши приводится вручную.

364_045

Передняя солнцезащитная
шторка

Задняя солнцезащитная
шторка

J394
Блок управления шторки стеклянной
крыши с электродвигателем V260

J392
Блок управления заднего люка
с электродвигателем V146

Направление
движения

J245
Блок управления люка
с электродвигателем V1

364_046

Управление

J528
Блок управления
электрооборудования
крыши

E584
Клавиша 1
солнцезащитной шторки

E583
Клавиша 2 управления
подъемным люком

E585
Клавиша 2
солнцезащитной шторки

E467
Панель управления в заднем
потолочном модуле

E582
Клавиша 1
управления
подъемным люком

51

Первая часть стеклянной крыши управляется с помощью поворотного переключателя, расположенного
в переднем потолочном модуле.
С помощью переключателя 1 управления люком E582 в переднем потолочном модуле и переключателя 2
управления люком E583 на панели управления заднего потолочного модуля приводится в действие третья
часть стеклянной крыши. Коротким нажатием на переключатель активируется автоматический режим
управления люком. При продолжительном нажатии включается режим ручного управления.
Нажатием на поворотный переключатель можно поднять переднюю часть стеклянной крыши. Для этого
поворотный переключатель должен быть предварительно установлен в положение 0. Для закрытия открытой
части стеклянной крыши поворотный переключатель необходимо потянуть вниз.
С помощью переключателя 1 солнцезащитной шторки E584 и переключателя 2 солнцезащитной шторки E585
можно привести в действие переднюю солнцезащитную шторку. Коротким нажатием включается
автоматический режим управления, при продолжительном нажатии —режим ручного управления.
Для защиты от случайного приведения в действие детьми переключатель 2 управления люком E583 и
переключатель 2 солнцезащитной шторки E585 на панели управления заднего потолочного модуля E582
могут быть отключены. Более подробную информацию можно найти в руководстве по эксплуатации Audi Q7.

Функциональная схема

364_055

Блок управления

люка

J245

Блок управления

заднего люка

J392

Блок управления

солнцезащитной шторки

J394

Блок управления

электрооборудования

крыши

(с панелью управления)

J528

Панель управления

в заднем потолочном

модуле

E467

LIN

Центральный блок

управления 2

систем комфорта

J773

52

Блоки управления

Инициализация

При прекращении подачи питания на электродвигатели или блоки управления в момент нахождения шины
CAN<комфорт в активном режиме происходит потеря данных для инициализации электродвигателей
системы open sky. Например, если шина CAN<комфорт находится в активном режиме и при этом
прерывается подача электропитания на электродвигатель V1, происходит потеря данных для инициализации
этого электродвигателя.

Работа системы при потере данных для инициализации

J245 блок управления люка с электродвигателем V1:
–

Первая часть 1 стеклянной крыши не может быть больше открыта нажатием на поворотный
переключатель. Она может быть только закрыта в режиме ручного управления (переключатель
необходимо потянуть вниз). Непосредственно при закрытии люка в ручном режиме происходит процесс
обучения.

J392 блок управления задним люком с электродвигателем V146:
–

При включенном зажигании (клемма 15 вкл.) постоянно горит красный светодиод в переключателе 1
подъемного люка E582. Возможно только закрытие люка в режиме ручного управления при нажатии на
клавишу «ZU». Непосредственно при закрытии люка в ручном режиме происходит процесс обучения.

J394 блок управления солнцезащитной шторки с электродвигателем V260:
–

Солнцезащитная шторка больше не отодвигается. Солнцезащитную шторку можно только полностью
выдвинуть, нажав на клавишу „ZU“. Непосредственно при закрытии шторки в ручном режиме происходит
процесс обучения.

Проведение инициализации (обучения)

Справка
Инициализация электроприводов люков или шторки происходит в положении «закрыто». Непосредственно
после инициализации автоматически происходит обучение. В процессе обучения происходит согласование
работы электроприводов с механической частью, в зависимости от автомобиля, и занесение полученных
данных в память. В процессе обучения нельзя отпускать переключатель, так как в этом случае процесс
обучения становится недействительным и привод деинициализируется.

Внимание
Во время процесса обучения защита от перегрузки исполнительных электродвигателей отключена.

Порядок действий при неинициализированном электроприводе
Переключатель соответствующего электродвигателя, например переключатель 1 E582 электродвигателя
заднего люка V146 перевести в положение «закрытие» и удерживать нажатым до тех пор, пока часть 3 крыши
полностью не опустится, а затем полностью поднимется и снова полностью опустится.
Если часть крыши или шторка в момент начала проведения инициализации была уже закрыта, то
соответствующий электродвигатель ее сначала немного приоткроет, а затем закроет полностью.
При обучении люка 1 и привода шторки они приоткрываются приблизительно на 200 мм и опять полностью
закрываются.
Если при проведении инициализации переключатель отпустить, то инициализации не произойдет.
Если при закрытой крыше или шторке переключатель нажать в положение закрытия и удерживать более
10 секунд, то произойдет деинициализация соответствующего привода и одновременно начнется процесс
обучения.

Порядок действий при инициализированном электроприводе
Начало процесса обучения возможно только при установке механизма в положение «закрыто».
Если при закрытой крыше или шторке переключатель нажать в положение закрытия и удерживать более
10 секунд, то произойдет деинициализация соответствующего привода и одновременно начнется процесс
обучения.
