Термостат расположен в корпусе, установленном на блоке цилиндров двигателя.
Слейте  охлаждающую жидкость.
Снимите зубчатый ремень со шкивов распределительных валов.
Отвинтите болты и снимите задний кожух зубчатого ремня.
Отсоедините электрический разъем от датчика температуры охлаждающей жидкости.

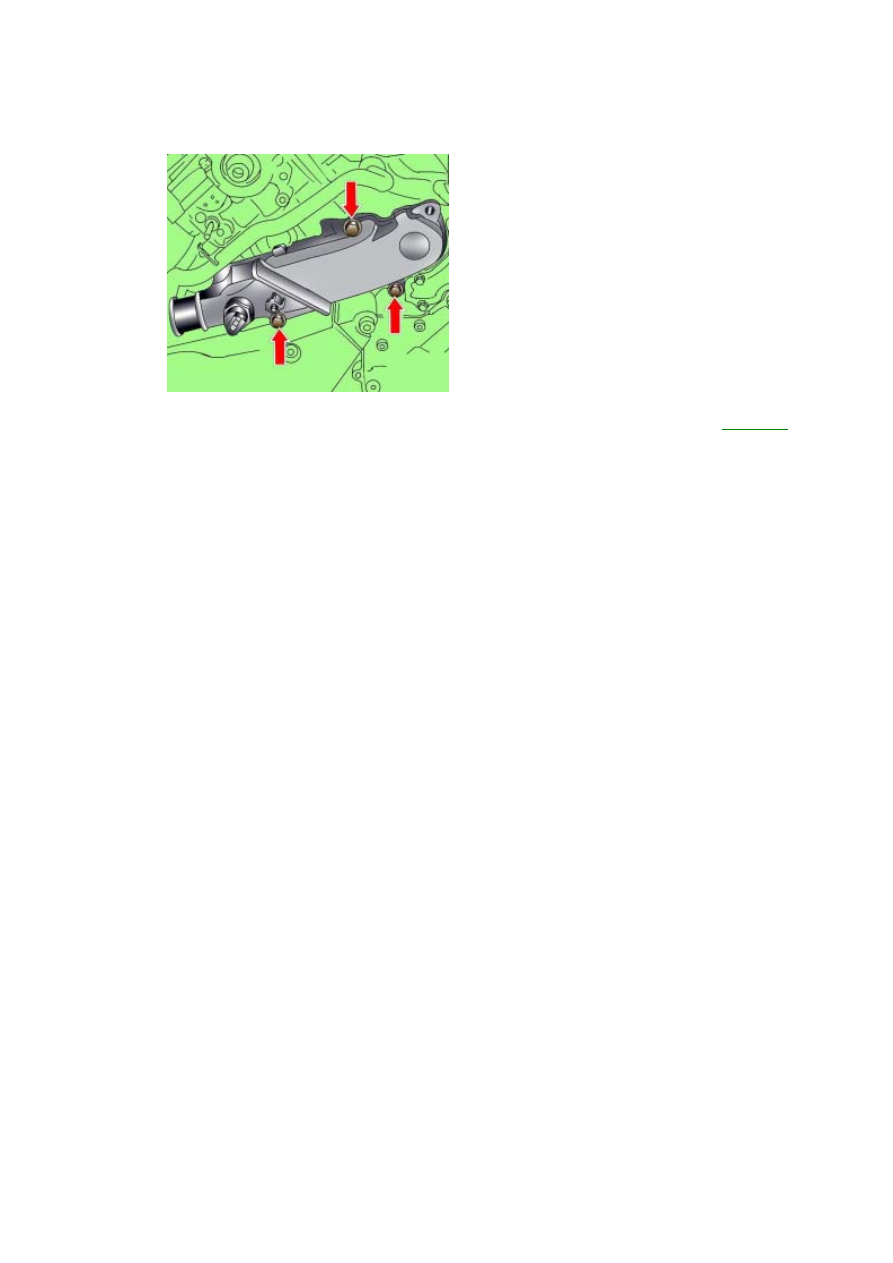

Рис. 7–26. Расположение болтов
крепления корпуса термостата
дизельного двигателя 3,3 л

Отвинтите три болта и снимите корпус термостата с передней части головки блока цилиндров (

рис. 7–26

).

Выньте  уплотнительное  кольцо  и  термостат  из  головки  блока  цилиндров.  Проверьте  работоспособность
термостата.
Установка проводится в последовательности, обратной снятию.
Установите  термостат  в  головку  блока  цилиндров  таким  образом,  чтобы  клапан  для  удаления  воздуха
располагался сверху.

Снятие

Слейте охлаждающую жидкость.
Снимите зубчатый ремень.

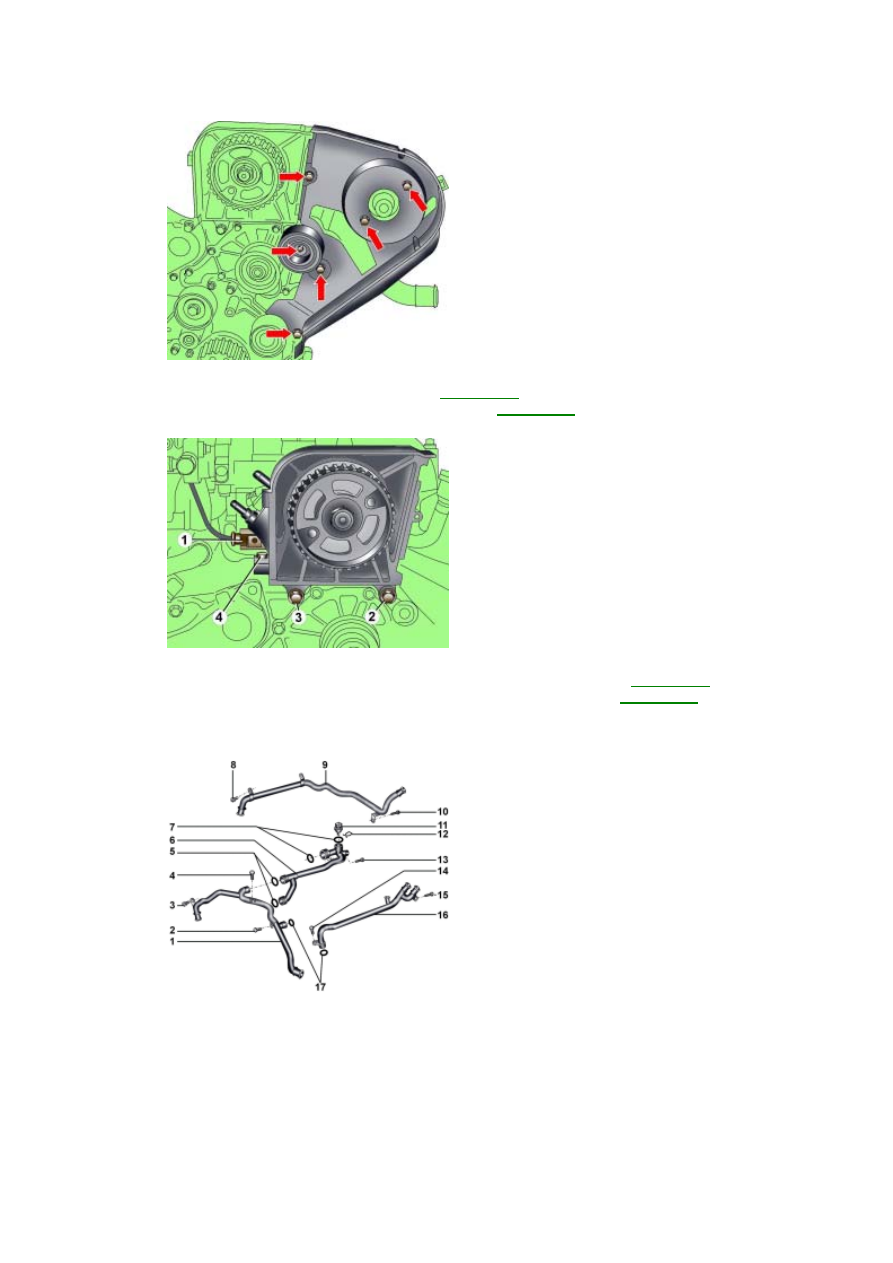

Рис. 3.4–55. Расположение болтов
крепления направляющего ролика
и заднего кожуха зубчатого ремня

Отвинтите болт крепления направляющего ролика (см.

рис. 3.4–55

).

Отвинтите болты и снимите задний кожух зубчатого ремня (см.

рис. 3.4–55

).

Рис. 3.4–56. Расположение
электрического разъема (1) и
болтов (2, 3, 4) крепления ТНВД

Отсоедините от топливного насоса высокого давления электрический разъем (см.

рис. 3.4–56

).

Отвинтите болты крепления и снимите топливный насос высокого давления (см.

рис. 3.4–56

).

Отсоедините электрический разъем от датчика температуры охлаждающей жидкости.
Отвинтите болты крепления и снимите правую и среднюю трубы системы охлаждения.

Рис. 7–27. Трубы системы
охлаждения дизельного двигателя
3,3 л: 1 – передняя средняя труба
системы охлаждения; 2, 3 – болты,
10 Н·м; 4 – болт, 22 Н·м; 5 –
уплотнительные кольца; 6 –
правая средняя труба; 7 –
уплотнительные кольца; 8 – болт,
10 Н·м; 9 – задняя средняя труба;
10 – болт, 10 Н·м; 11 – датчик
температуры охлаждающей
жидкости; 12 – пружинный
фиксатор; 13, 14, 15  – болты, 10
Н·м; 16 – левая средняя труба; 17 –
уплотнительные кольца

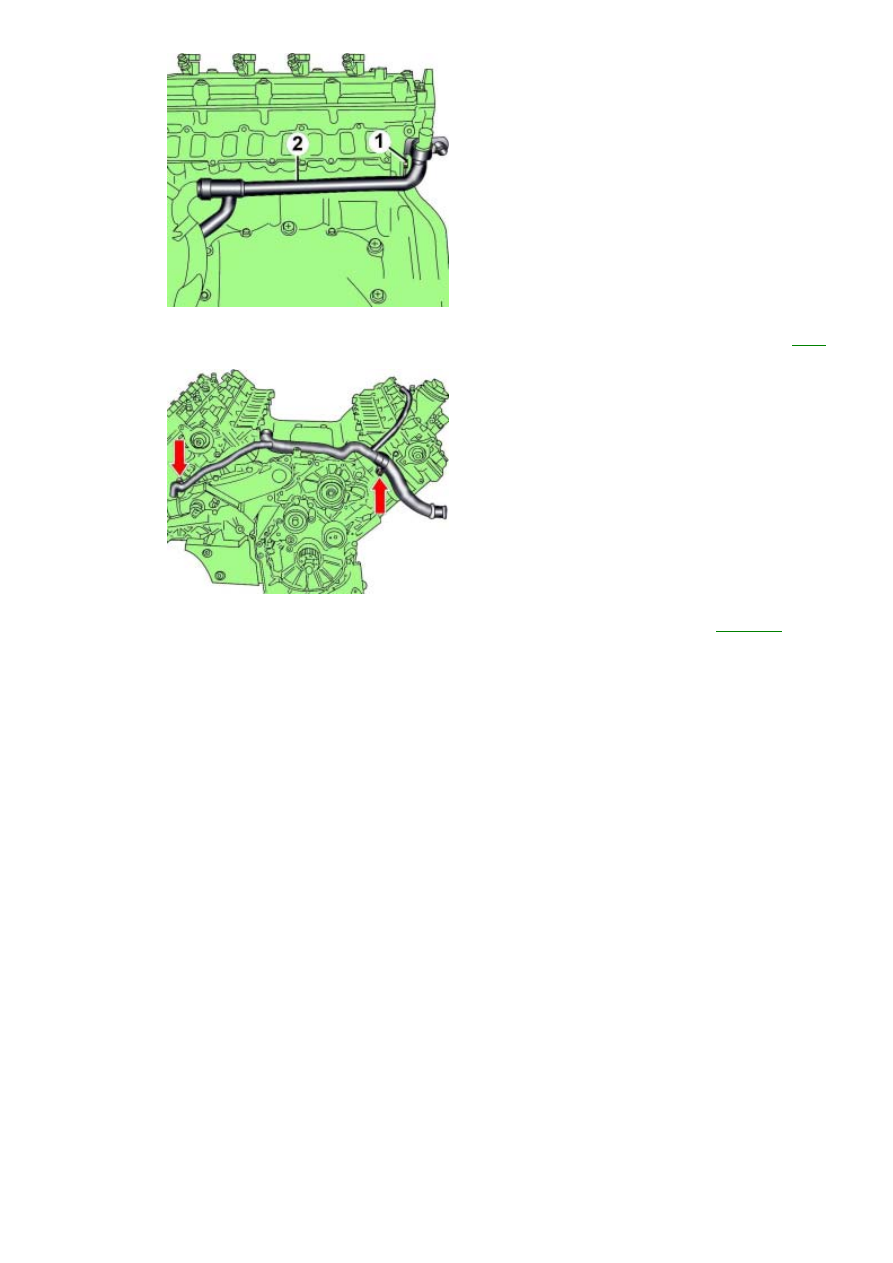

Рис. 7–28. Расположение болта (1)
крепления средней трубы (2)
системы охлаждения дизельного
двигателя 3,3 л

Вывинтите болт крепления средней трубы системы охлаждения и, потянув трубу назад, снимите ее (рис.

7–28

).

Рис. 7–29. Расположение болтов
крепления передней средней
трубы системы охлаждения
дизельного двигателя 3,3 л

Отвинтите болты и, потянув вперед, снимите переднюю среднюю трубу системы охлаждения (

рис. 7–29

).

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.
Перед установкой очистите гнездо для уплотнительного кольца.
Устанавливайте новое уплотнительное кольцо, предварительно смазав его охлаждающей жидкостью G 012 A8
D.
Залейте охлаждающую жидкость.

Снятие

Слейте охлаждающую жидкость.

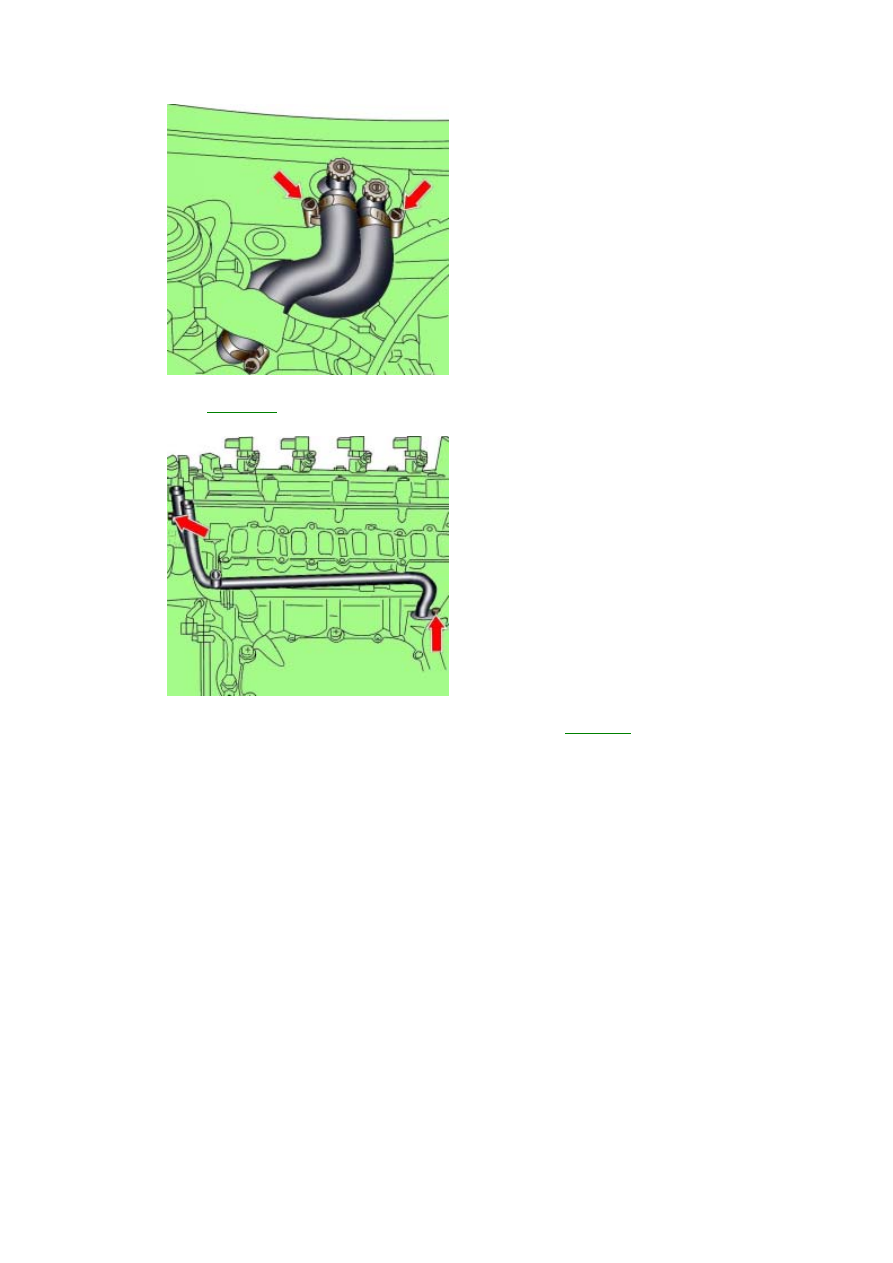

Рис. 3.4–3. Расположение хомутов
крепления шлангов системы
охлаждения к штуцерам отопителя
на перегородке моторного отсека

Ослабьте хомуты (см.

рис. 3.4–3

) и отсоедините шланги системы охлаждения, идущие к отопителю.

Рис. 7–30. Расположение болтов
крепления левой средней трубы
системы охлаждения дизельного
двигателя 3,3 л

Отвинтите болты и снимите левую среднюю трубу системы охлаждения (

рис. 7–30

).

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.
Перед установкой очистите гнездо для уплотнительного кольца.
Устанавливайте новое уплотнительное кольцо, предварительно смазав его охлаждающей жидкостью G 012 A8
D.
Залейте охлаждающую жидкость.
