Слейте  охлаждающую жидкость.
Снимите зубчатый ремень.

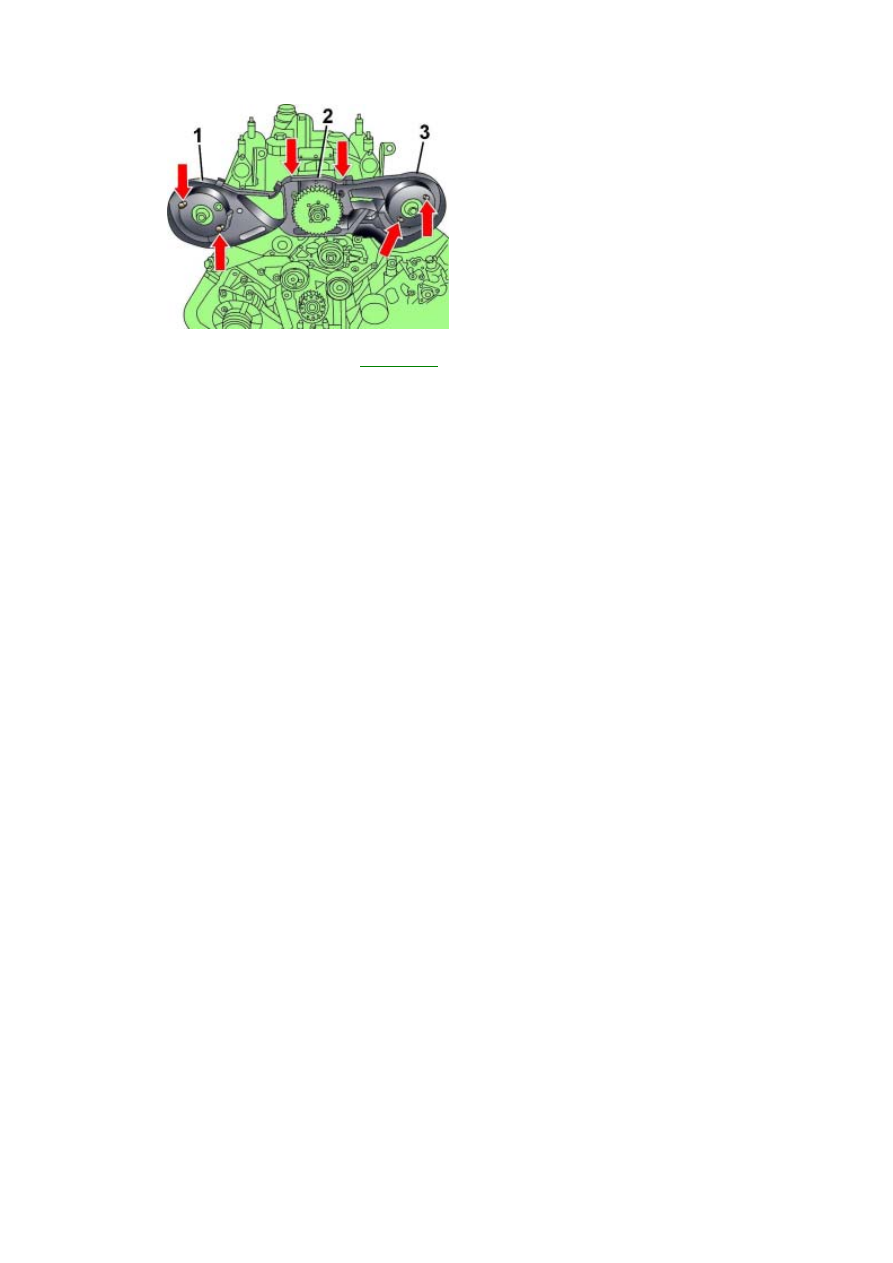

Рис. 3.3–58. Расположение винтов
крепления левого (1), верхнего (2)
и правого (3) кожухов зубчатого
ремня

Отверните винты и снимите верхнюю 2 (см.

рис. 3.3–58

) секцию кожуха зубчатого ремня.

Отверните винты и снимите левый 1 и правый 3 кожухи зубчатого ремня.
Отсоедините электрический разъем от датчика температуры охлаждающей жидкости.
Отсоедините шланг охлаждающей жидкости от кожуха термостата.
Отвинтите два болта и снимите корпус термостата с передней части головки блока цилиндров.
Выньте  уплотнительное  кольцо  и  термостат  из  головки  блока  цилиндров.  Проверьте  работоспособность
термостата.
Установка проводится в последовательности, обратной снятию.
Установите  термостат  в  головку  блока  цилиндров  таким  образом,  чтобы  клапан  для  удаления  воздуха
располагался сверху.
При установке используйте новые уплотнительные кольца.

Снятие

Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Слейте охлаждающую жидкость.
Снимите зубчатый ремень со шкивов распределительного вала.
Снимите шкив с правого распределительного вала.
Снимите переднюю секцию впускного коллектора.

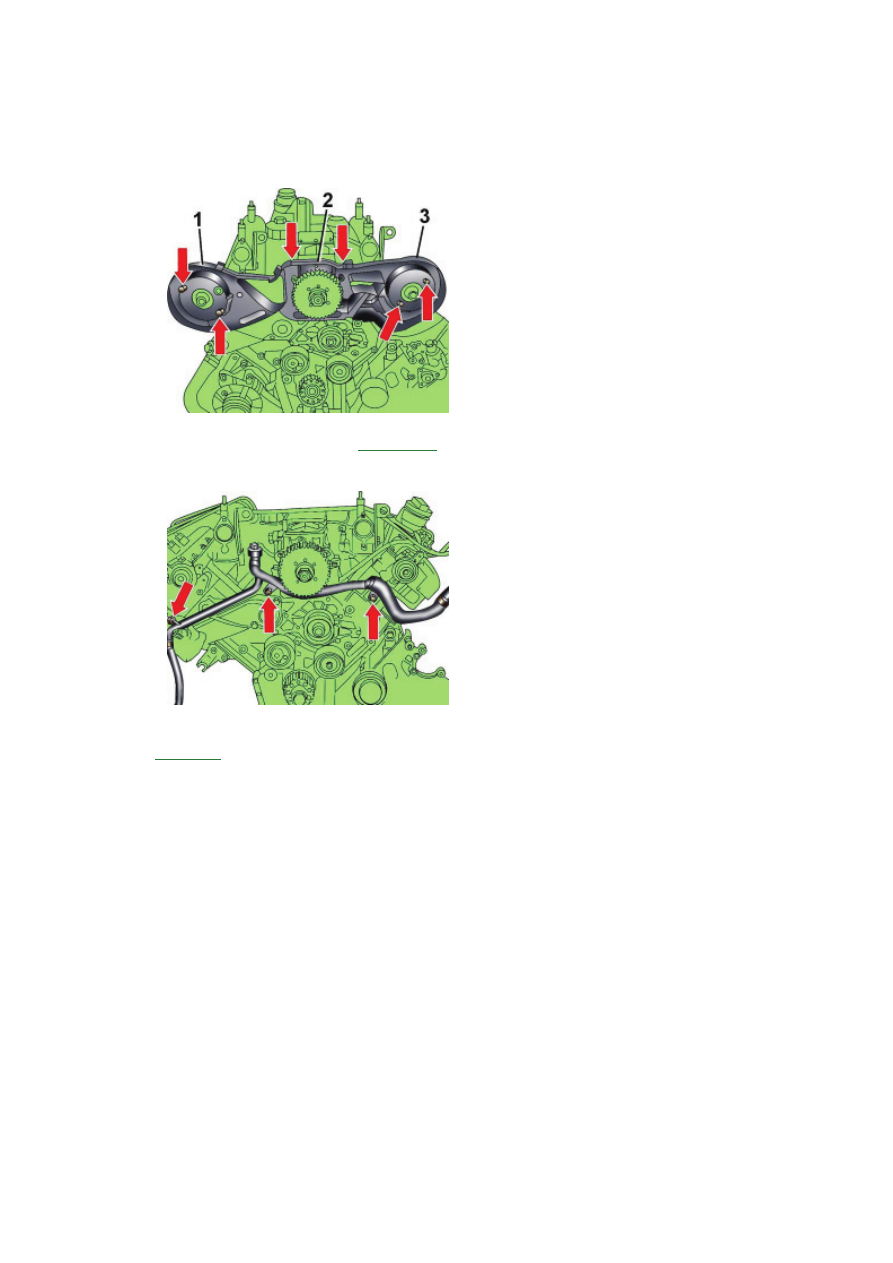

Рис. 3.3–58. Расположение винтов
крепления левого (1), верхнего (2)
и правого (3) кожухов зубчатого
ремня

Отвинтите винты и снимите верхнюю 2 (см.

рис. 3.3–58

). секцию кожуха зубчатого ремня

Отверните винты и снимите левый  1 и правый 3 кожухи зубчатого ремня .

Рис. 7–20. Расположение болтов
крепления передней секции трубы
системы охлаждения дизельного
двигателя 2,5 л

Ослабьте  хомуты,  отвинтите  три  болта  и  переднюю  секцию  трубы  системы  охлаждения  от  передней  части
двигателя (см.

рис. 7–20

).

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.
Смажьте новое уплотнительное кольцо составом G 012 A8 D и установите на переднюю секцию трубы системы
охлаждения.
Установите зубчатый ремень.
Залейте охлаждающую жидкость.

Снятие

Слейте охлаждающую жидкость.
Снимите механический клапан системы рециркуляции отработавших газов.

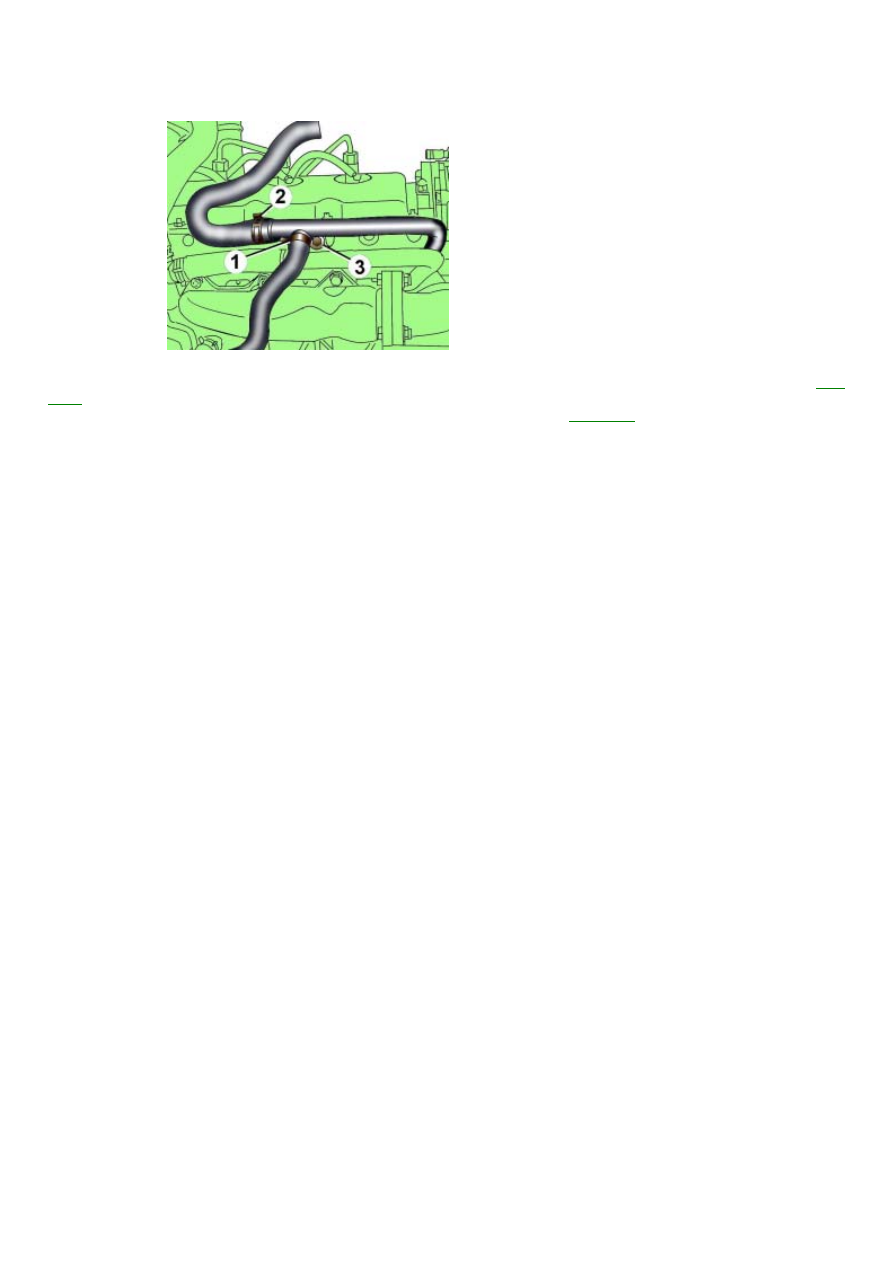

Рис. 7–21. Расположение хомутов
(1 и 2) и болта (3) крепления левой
секции трубы системы
охлаждения дизельного двигателя
2,5 л

Ослабьте хомуты и отсоедините шланги системы охлаждения от левой секции трубы системы охлаждения (

рис.

7–21

).

Отвинтите болт крепления левой секции трубы системы охлаждения (см.

рис. 7–21

).

Отсоедините шланг системы охлаждения от радиатора.
Снимите вакуумный шланг с вакуумного насоса.
Отвинтите и снимите термозащитный экран с вакуумного насоса.
Выньте левую секцию трубы системы охлаждения из двигателя, поверните ее вверх и снимите с двигателя.

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.
Смажьте новое уплотнительное кольцо составом G 012 A8 D и установите на переднюю секцию трубы системы
охлаждения.
Установите левую секцию трубы системы охлаждения в двигатель.
Установите механический клапан рециркуляции отработавших газов.
Установите зубчатый ремень.
Залейте охлаждающую жидкость.

Снятие

Слейте охлаждающую жидкость.

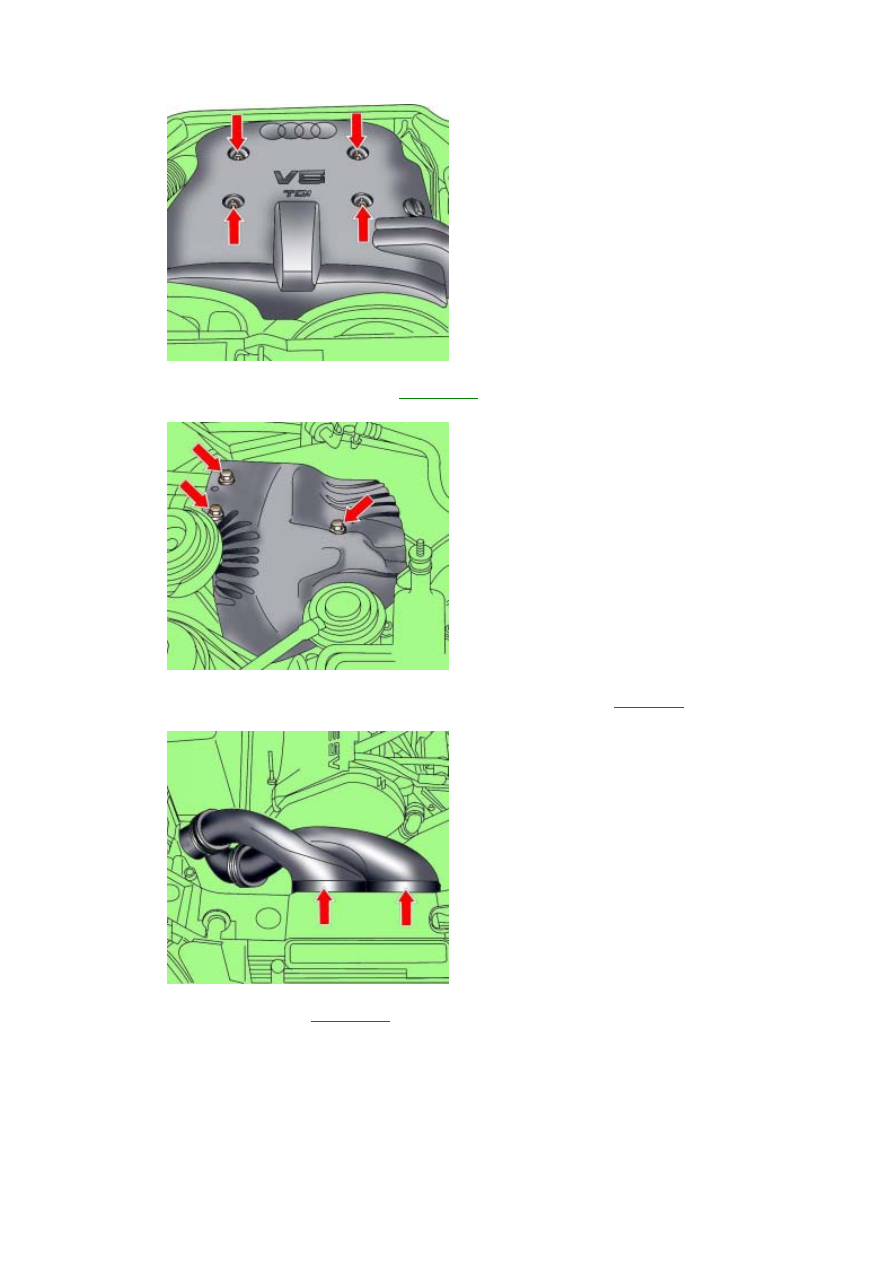

Рис. 3.3–24. Расположение винтов
крепления кожуха двигателя

Отверните винты и снимите кожух двигателя (см.

рис. 3.3–24

).

Рис. 3.3–4. Расположение болтов
крепления термозащитного экрана
над турбокомпрессором

Отвинтите болты и снимите термозащитный экран над турбокомпрессором (см.

рис. 3.3–4

).

Рис. 3.3–25. Расположение
передних воздуховодов

Снимите передние воздуховоды (см.

рис. 3.3–25

).

Ослабьте хомуты и снимите воздушный патрубок с воздушного фильтра.
