Снимите зубчатый ремень

.

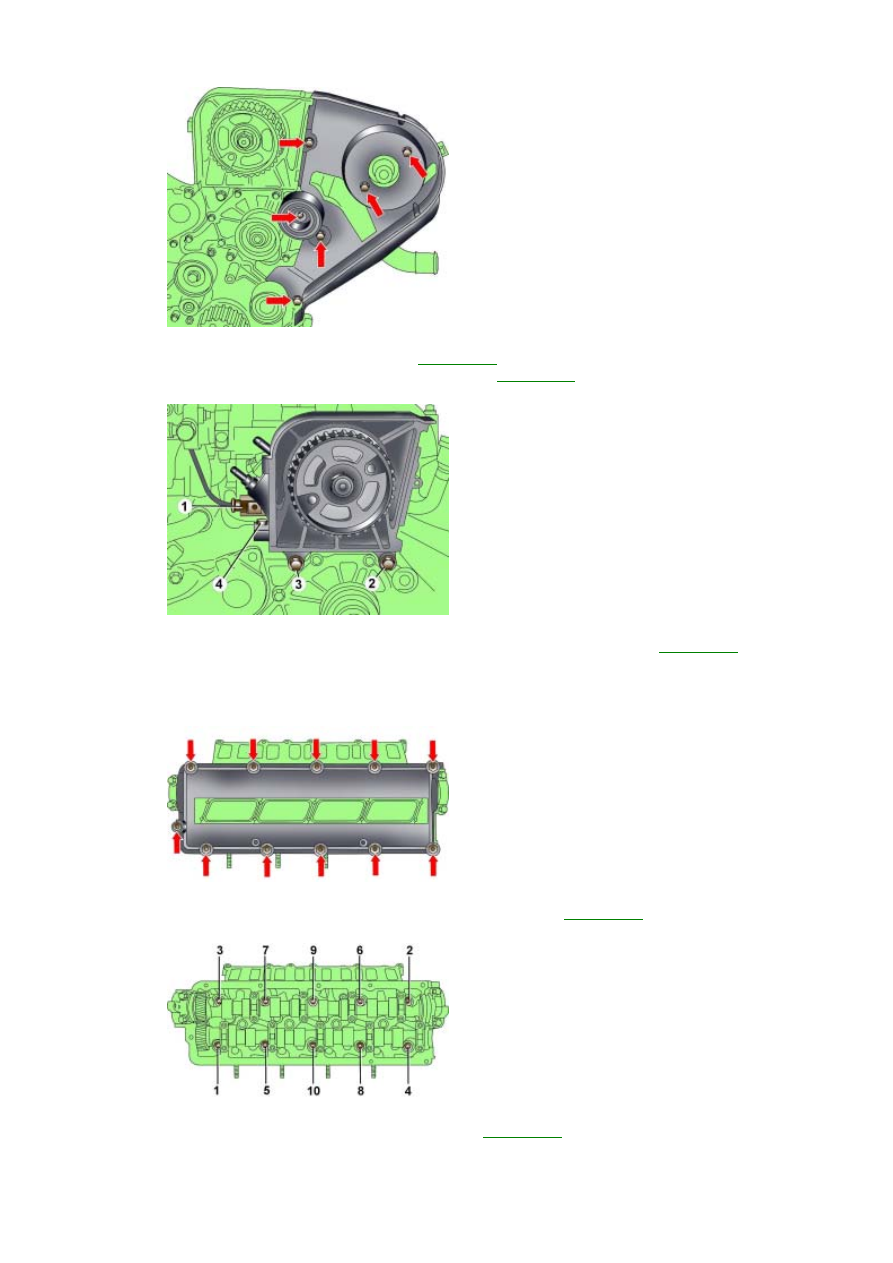

Рис. 3.4–55. Расположение болтов
крепления направляющего ролика
и заднего кожуха зубчатого ремня

Выверните болт крепления направляющего ролика

 (

рис

. 3.4–55

).

Отвинтите болты и снимите задний кожух зубчатого ремня

 (см.

рис

. 3.4–55

).

Рис. 3.4–56. Расположение
электрического разъема (1) и
болтов (2, 3, 4) крепления ТНВД

Отсоедините от топливного насоса высокого давления

 (ТНВД) электрический разъем (

рис

. 3.4–56

).

Отвинтите болты крепления

 2,3,4 и снимите ТНВД.

Отсоедините электрический разъем от датчика температуры охлаждающей жидкости

.

Отвинтите болты крепления и снимите правую и среднюю трубы системы охлаждения

.

Рис. 3.4–46. Расположение болтов
крепления крышки головки блока
цилиндров

Отвинтите болты и снимите крышку левой головки блока цилиндров

 (см.

рис

. 3.4–46

).

Рис. 3.4–57. Расположение и
последовательность затяжки
болтов крепления головки блока
цилиндров

Отвинтите болты и снимите левую головку блока цилиндров

 (

рис

. 3.4–57

).

159

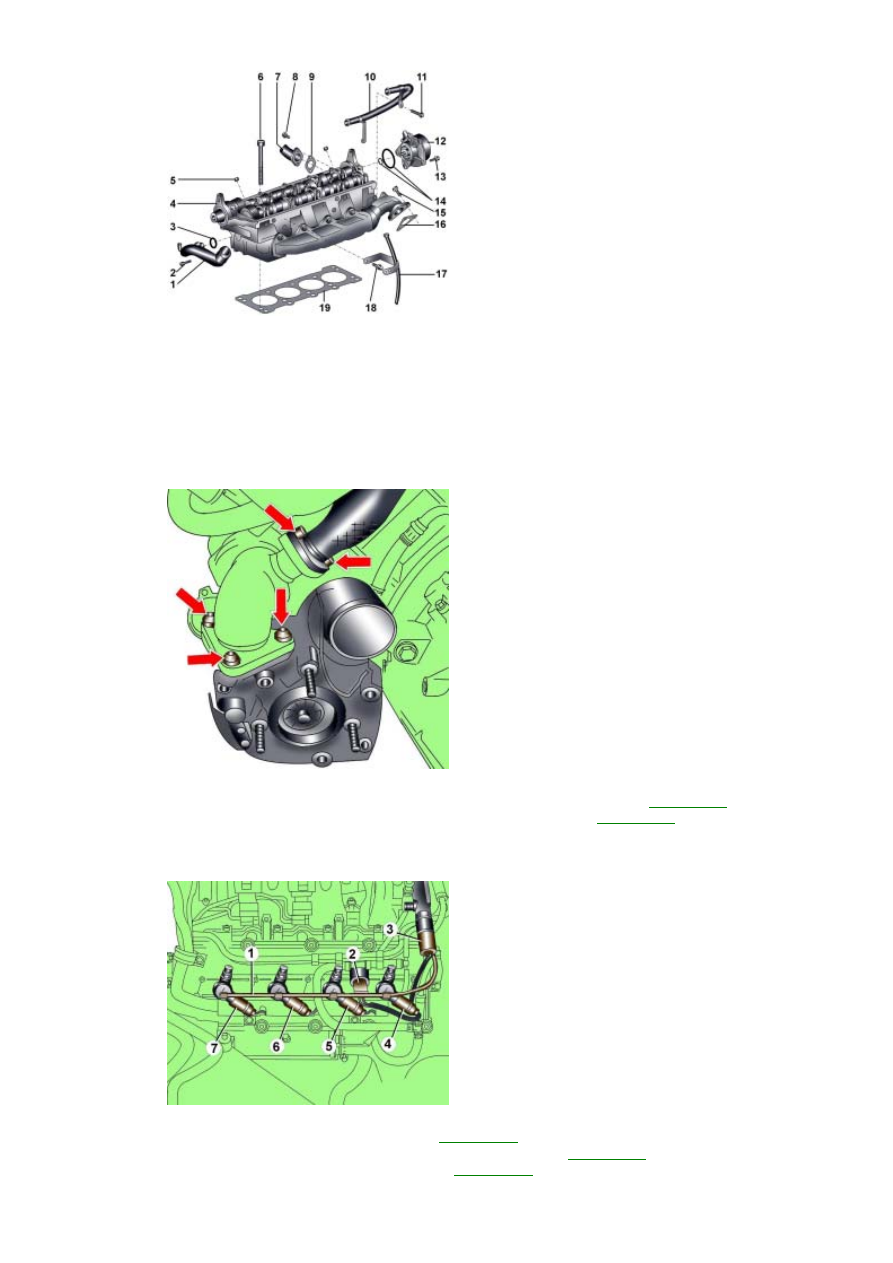

Рис. 3.4–52. Головка блока
цилиндров: 1 – передняя средняя
труба системы охлаждения; 2 –
болт, 10 Н·м; 3 – уплотнительное
кольцо; 4 – головка блока
цилиндров; 5 – направляющая
втулка; 6 – болты крепления
головки блока цилиндров; 7 –
соединительная труба системы
рециркуляции отработавших
газов; 8 – болт, 10 Н·м; 9 –
прокладка; 10 – труба системы
вентиляции картера; 11 – болт, 10
Н·м; 12 – вакуумный насос; 13 –
болт, 10 Н·м; 14 – уплотнительные
кольца; 15 – болт, 20 Н·м +
довернуть на угол 90°; 16 –
прокладка; 17 – направляющая
труба для указателя (щупа) уровня
масла; 18 – болт, 10 Н·м; 19 –
прокладка головки блока
цилиндров

Рис. 3.4–53. Расположение болтов
крепления левой трубы
рециркуляции отработавших газов
и турбокомпрессора к выпускному
коллектору

Отвинтите болты и отсоедините левую трубу рециркуляции отработавших газов

 (см.

рис

. 3.4–53

).

Отвинтите болты крепления турбокомпрессора к выпускному коллектору

 (см.

рис

. 3.4–53

).

Вывинтите болты крепления топливного теплообменника

.

Отсоедините среднюю трубу системы охлаждения с задней стороны головки блока цилиндров

.

Рис. 3.4–50. Расположение
возвратного топливопровода (1) и
электрических разъемов (2–7).

Отсоедините электрические разъемы от форсунок

 (см.

рис

. 3.4–50

).

Отвинтите зажим крепления проводов и отведите провода в сторону

 (см.

рис

. 3.4–50

).

Освободите из зажимов подающий топливопровод

 1 (см.

рис

. 3.4–50

) и снимите его с форсунок.

160

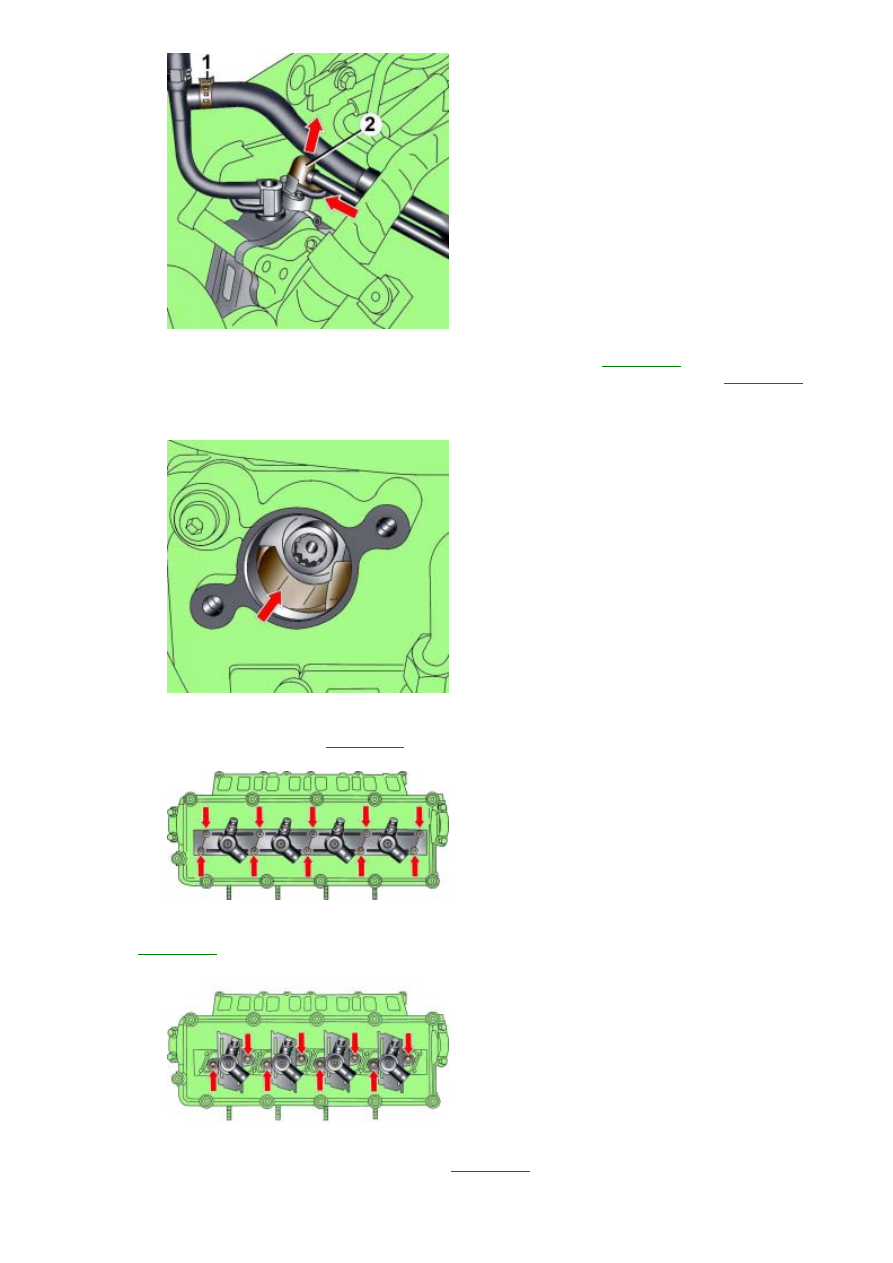

Рис. 3.4–51. Расположение хомута
крепления (1) топливного шланга к
Т-образному разветвителю и
крепление топливопровода (2) к
подающему топливному насосу

Ослабьте хомут и снимите топливный шланг с Т

–образного разветвителя (см.

рис

. 3.4–51

).

Снимите пружинную скобу и отсоедините топливопровод от подающего топливного насоса

 (см.

рис

. 3.4–51

).

Отсоедините топливопроводы около правой крышки головки блока цилиндров

.

Отвинтите пробку маслоналивной горловины

.

Рис. 3.4–43. Расположение выемки
в отверстии маслоналивной
горловины

За болт крепления шкива коленчатого вала проворачивайте вал до тех пор

, пока в отверстии маслоналивной

горловины не будет видна выемка

 (см.

рис

. 3.4–43

).

Рис. 3.4–44. Расположение болтов
крепления кожухов топливных
форсунок

Отвинтите болты крепления кожухов форсунок

, потяните кожухи вверх и поверните их на 90° против часовой

стрелки

 (см.

рис

. 3.4–44

).

Рис. 3.4–45. Расположение болтов
крепления топливных форсунок

Отвинтите открывшиеся болты крепления форсунок

 (см.

рис

. 3.4–45

).

Потяните вверх и снимите форсунки цилиндров

 1 и 3. При снятии форсунок можно воспользоваться рычагом.

Проверните коленчатый вал по часовой стрелке на

 180° и снимите форсунки цилиндров 2 и 4.

161

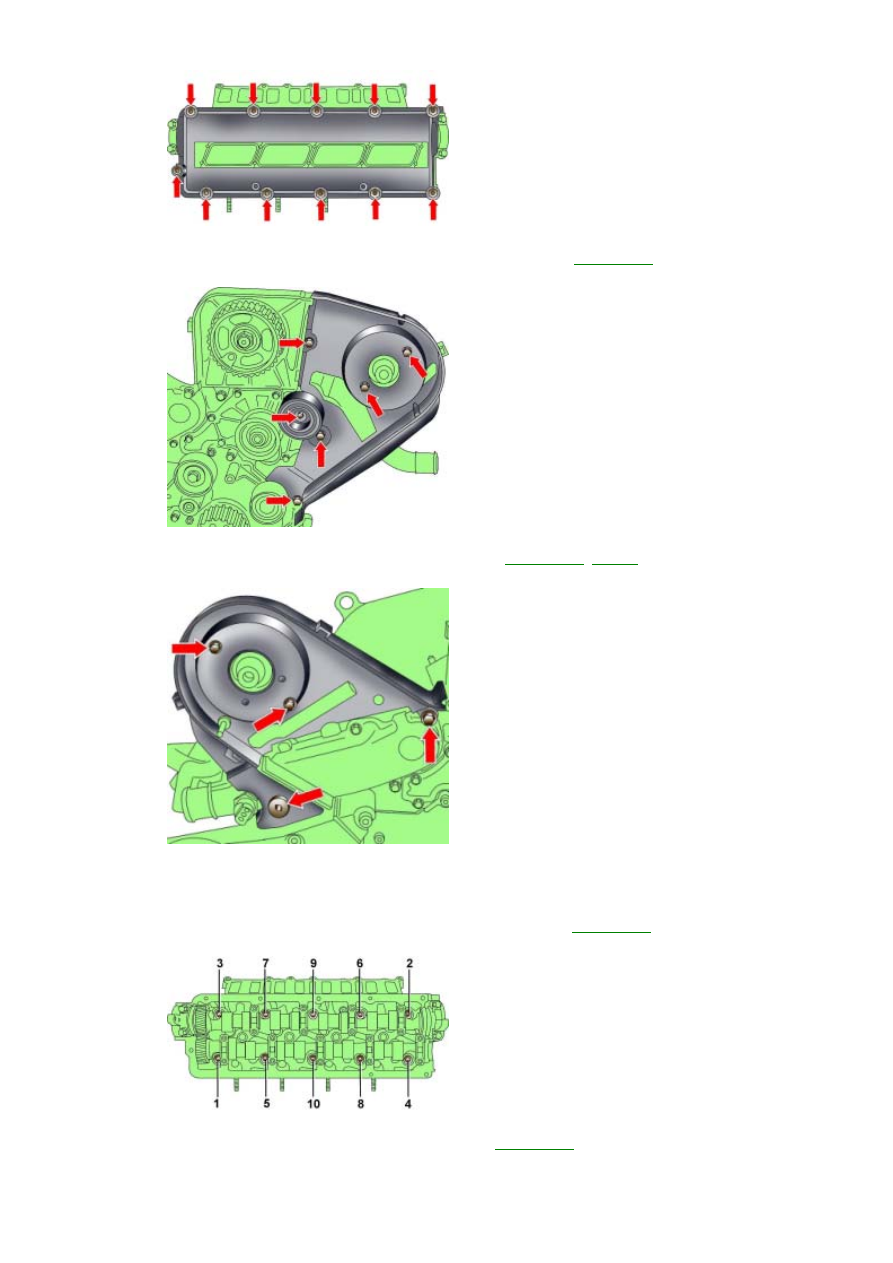

Рис. 3.4–46. Расположение болтов
крепления крышки головки блока
цилиндров

Отвинтите болты и снимите правую крышку головки блока цилиндров

 (см.

рис

. 3.4–46

).

Рис. 3.4–55. Расположение болтов
крепления направляющего ролика
и заднего кожуха зубчатого ремня

Отвинтите болты и снимите задние кожухи зубчатого ремня

 (см.

рис

. 3.4–55

,

3.4–58

).

Рис. 3.4–58. Расположение болтов
крепления заднего кожуха
зубчатого ремня

Отсоедините топливопроводы от ТНВД

.

Отсоедините электрический разъем от датчика температуры охлаждающей жидкости

.

Отвинтите болты и снимите среднюю трубу системы охлаждения

.

Отвинтите болты и снимите крышку правой головки блока цилиндров

 (см.

рис

. 3.4–46

).

Рис. 3.4–57. Расположение и
последовательность затяжки
болтов крепления головки блока
цилиндров

Отвинтите болты и снимите правую головку блока цилиндров

 (

рис

. 3.4–57

).

Подготовка головки к установке

Привалочные поверхности головки и блока цилиндров должны быть совершенно чистыми

.  Для их очистки
