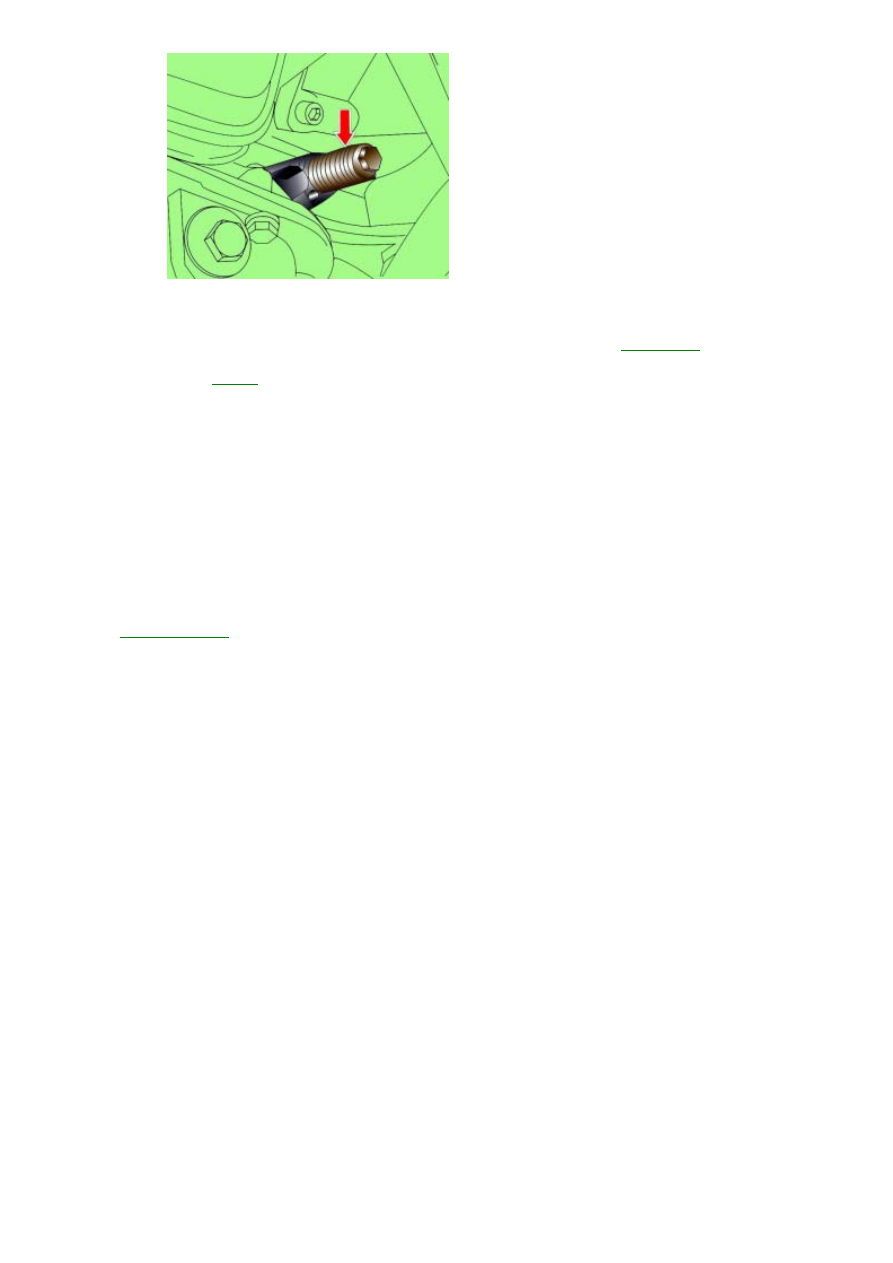

Рис. 3.3–37. Расположение
установочного винта 3242  для
фиксации коленчатого вала

Перед установкой головки блока цилиндров установите поршень первого цилиндра и распределительный вал в
ВМТ в такте сжатия

.  Зафиксируйте коленчатый вал в этом положении,  вывинтив датчик момента впрыска

топлива из блока цилиндров и вместо него ввинтив установочный винт

 3242 (см.

рис

. 3.3–37

).

Вставьте болты крепления головки блока цилиндров и затяните их от руки

,  а затем в последовательности,

показанной на рисунке

3.3–59

, в четыре этапа:

1–й –35 Н·м;

2–й –60 Н·м;

3–й – довернуть на угол 90°;

4–й – довернуть на угол 90°.

В дальнейшем не требуется дополнительного подтягивания болтов крепления головки блока цилиндров

.

Установите крышку головки блока цилиндров

.

При установке направляющей трубы для указателя

 (щупа)  уровня моторного масла необходимо установить

новое уплотнительное кольцо

.

Установите зубчатый ремень

.

Установите выпускной коллектор

.

Установите поликлиновой ремень

.

Залейте свежую охлаждающую жидкость

.

Удалите воздух из системы питания топливом

.

Подсоедините провод

 «массы» к аккумуляторной батарее.

Включите

радиоприемник

и введите в него код

.

Поднимите стекла электрическими стеклоподъемниками вверх до упора

. Затем нажмите на все переключатели

стеклоподъемника еще раз

,  по меньшей мере на  1  секунду,  в положение закрытия для активации блока

управления стеклоподъемниками

.

Установите время на часах

.

123

Уплотнительное кольцо распределительного вала

Снимите зубчатый ремень

.

Вывинтите болт крепления шкива зубчатого ремня распределительного вала и снимите шкив

.

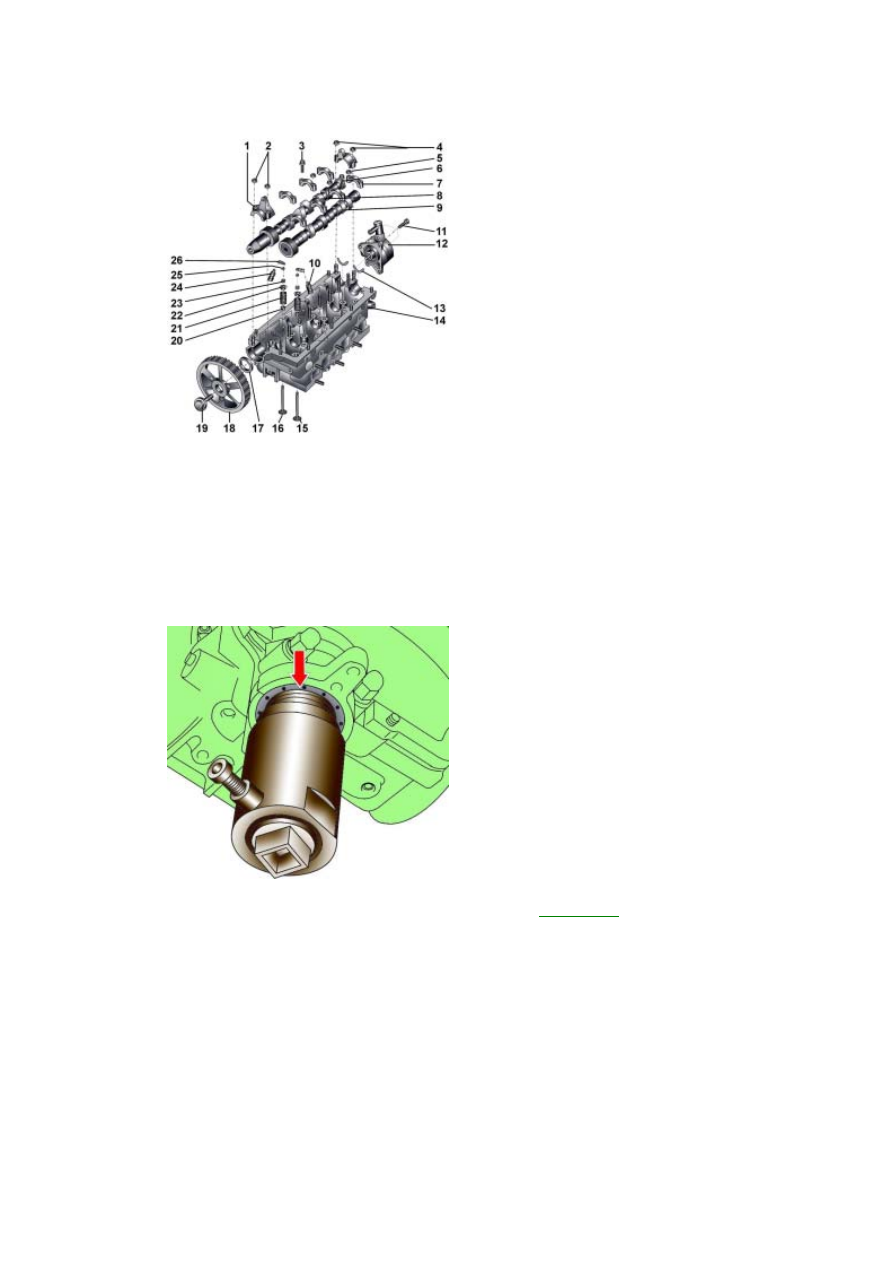

Рис. 3.3–63. Клапанный механизм:
1 –

крышка подшипника

распределительного вала
впускных клапанов; 2 – гайки, 15
Н·м; 3 – болт, 10 Н·м; 4 – гайки, 15
Н·м; 5 – гайка, 10 Н·м; 6 – болт, 10
Н·м; 7 – крышка подшипника
распределительного вала
выпускных клапанов; 8 –
распределительный вал впускных
клапанов; 9 – распределительный
вал выпускных клапанов; 10 –
гидравлический толкатель; 11 –
болт, 10 Н·м; 12 – вакуумный
насос; 13 – упорное полукольцо;
14 –

головка блока цилиндров; 15

–

выпускной клапан; 16 – впускной

клапан;  17 – уплотнительное
кольцо; 18 – шкив
распределительного вала; 19 –
болт, 75 Н·м; 20 –
маслоотражательный колпачок; 21
–

клапанная пружина; 22 – опора

клапанной пружины; 23 – сухари;
24 –

гидравлический толкатель; 25

–

опора рычага; 26 – рычаг

Рис. 3.3–64. Использование
съемника 2085 для снятия
уплотнительного кольца
распределительного вала

Для снятия уплотнительного кольца используйте съемник

 2085 (см.

рис

. 3.3–64

). Вывинтите внутреннюю часть

съемника на шесть оборотов из внешней части съемника и жестко зафиксируйте обе части

.

Установите съемник на распределительный вал и

,  сильно нажимая,  ввинтите его в уплотнительное кольцо.

Расфиксируйте обе части съемника и

, вращая внутреннюю часть съемника, снимите уплотнительное кольцо.

Снимите уплотнительное кольцо со съемника

.

Очистите место установки уплотнительного кольца

.

Смажьте моторным маслом рабочую кромку и внешнюю поверхность нового уплотнительного кольца перед
установкой его на место

.

124

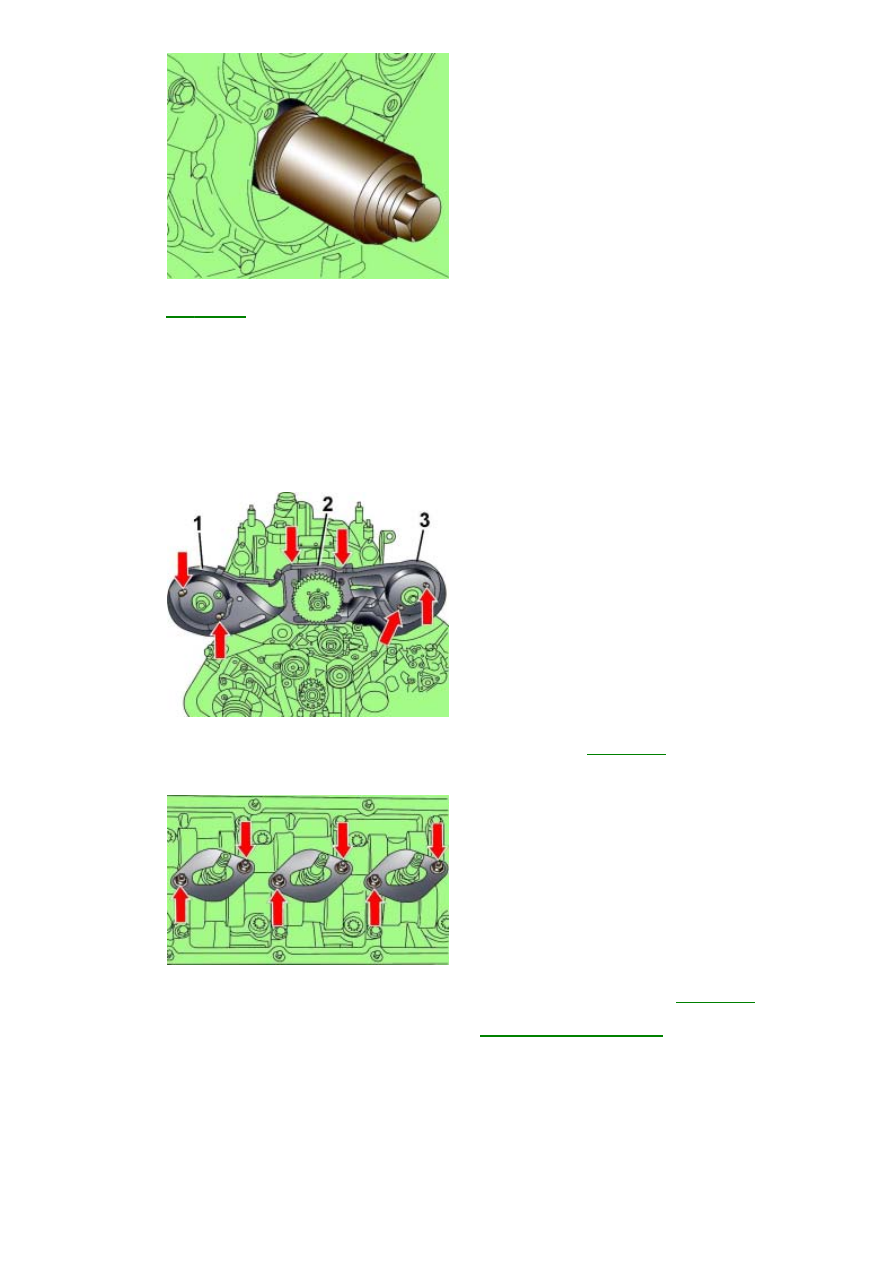

Рис. 3.3–65. Использование
оправки 3241 для установки
уплотнительного кольца
распределительного вала

Оправкой

 3241 (

рис

. 3.3–65

) установите уплотнительное кольцо на распределительный вал и, используя болт

крепления шкива

, запрессуйте уплотнительное кольцо в гнездо.

Установите шкив зубчатого ремня распределительного вала и зубчатый ремень

.

Распределительный вал
Снятие

Перед отсоединением аккумуляторной батареи выясните

, есть ли у вас код включения радиоприемника.

Выключите зажигание и отсоедините провод

 «массы» от аккумуляторной батареи.

Снимите крышку головки блока цилиндров

.

Снимите зубчатый ремень со шкивов распределительного вала

.

Рис. 3.3–58. Расположение винтов
крепления левого (1), верхнего (2)
и правого (3) кожухов зубчатого
ремня

Отверните винты и снимите верхнюю секцию

 2 кожуха зубчатого ремня (см.

рис

. 3.3–58

).

Отверните винты и снимите левый

 1 и правый 3 кожухи зубчатого ремня.

Рис. 3.3–66. Расположение гаек
крепления фиксирующих пластин
форсунок

Отвинтите гайки

, снимите фиксирующие пластины и, потянув верх, извлеките форсунки (

рис

. 3.3–66

).

Маркером отметьте установочное положение коромысел

.

Отвинтите болты крепления крышек подшипников и снимите

распределительные валы

.

Установка

Проверьте

, чтобы коленчатый вал был зафиксирован установочным винтом 3242.

Вывинтите из головки блока цилиндров шпильку

, расположенную в торце распределительного вала.

Убедитесь

, что упорные полукольца находятся на месте.

Проверьте состояние и положение коромысел и гидравлических толкателей

.

125

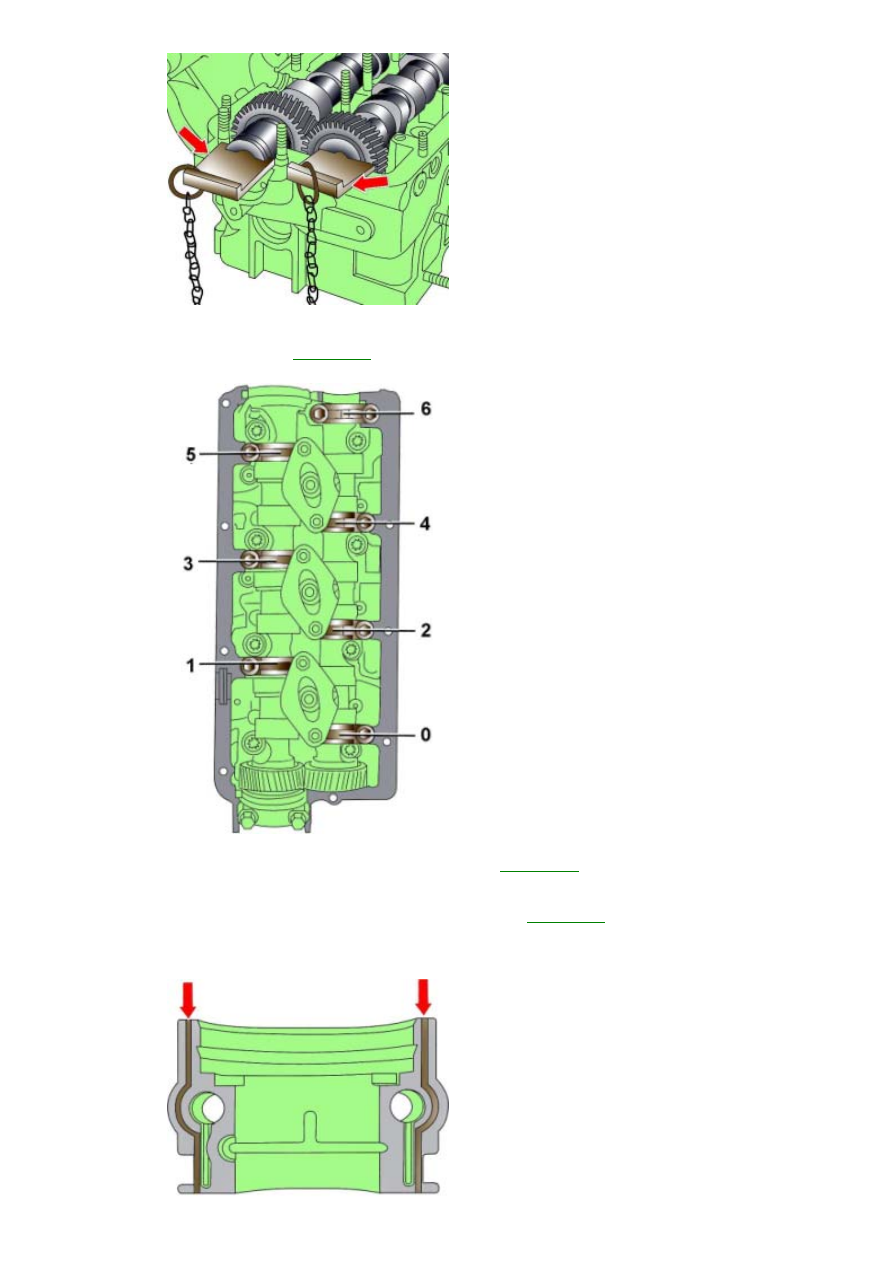

Рис. 3.3–67. Использование
приспособления 3458 для
правильной установки
распределительных валов

Установите распределительный вал впускных клапанов на место так

,  чтобы в торец вала можно было

установить приспособление

 3458 (

рис

. 3.3–67

).

Рис. 3.3–68. Расположение и
нумерация крышек подшипников
распределительных валов

Установите крышки подшипников

 1 и 5 и закрепите их болтами (

рис

. 3.3–68

).

Установите распределительный вал выпускных клапанов на место так

,  чтобы в торец вала можно было

установить приспособление

 3458.

Установите крышки подшипников

 0 и 4 и закрепите их болтами (см.

рис

. 3.3–68

).

Повторно проверьте положение коромысел и гидравлических толкателей

.

Очистите привалочные поверхности на головке блока цилиндров и крайних крышках распределительного вала

.

Рис. 3.3–69. Места нанесения
герметика на правую внутреннюю
заднюю крышку.
