Audi A8 (1994-1999 год). Руководство - часть 55

Передняя секция впускного коллектора

Выключите зажигание и отсоедините провод

 «массы» от аккумуляторной батареи.

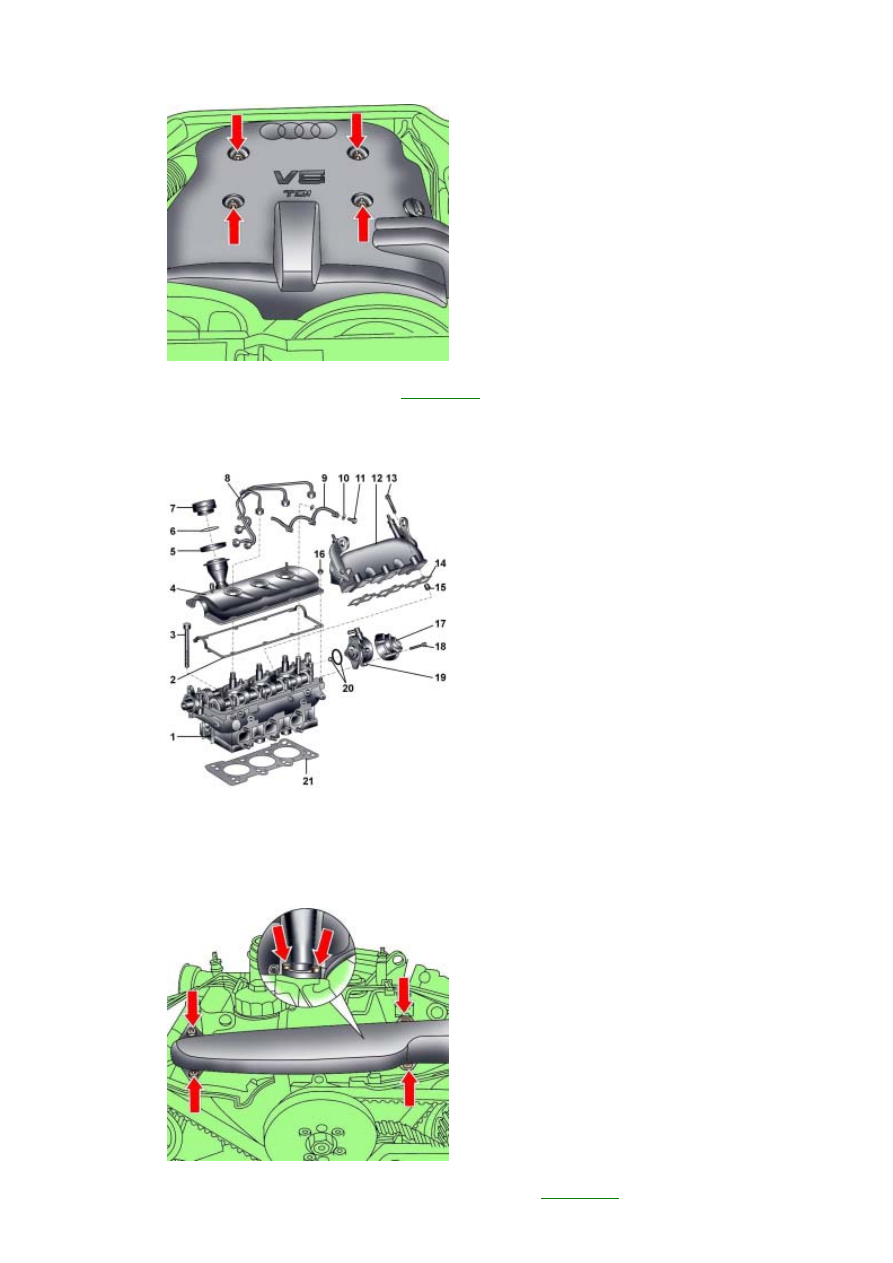

Рис. 3.3–24. Расположение винтов
крепления кожуха двигателя

Выверните винты и снимите кожух двигателя

 (см.

рис

. 3.3–24

).

Отсоедините вакуумный шланг управления откидной створкой при его наличии

.

Отсоедините шланг воздухозаборника от откидной створки и переместите шланги в сторону

.

Рис. 3.3–51. Головка блока
цилиндров: 1 – головка блока
цилиндров; 2 – прокладка крышки
головки блока цилиндров; 3 –
болты крепления головки блока
цилиндров; 4 – крышка головки
блока цилиндров; 5 –
маслоотражательное кольцо; 6 –
прокладка; 7 – крышка; 8 –
топливные трубки форсунок; 9 –
трубки возврата топлива; 10 –
уплотнительное кольцо; 11 –
пустотелый болт, 5 Н·м; 12 –
впускной коллектор; 13 – болт, 10
Н·м; 14 – прокладка; 15 –
центрирующая втулка; 16 – гайка,
10

Н·м; 17 – термозащитный экран

вакуумного насоса; 18 – болт; 19 –
вакуумный насос, 10 Н·м; 20 –
уплотнительные кольца; 21 –
прокладка головки блока
цилиндров

Рис. 3.3–52. Расположение болтов
крепления передней секции
впускного коллектора

Отвинтите болты и снимите переднюю секцию впускного коллектора

 (

рис

. 3.3–52

).

115

Установка проводится в последовательности

, обратной снятию.

Левая секция впускного коллектора

Снимите переднюю секцию впускного коллектора

.

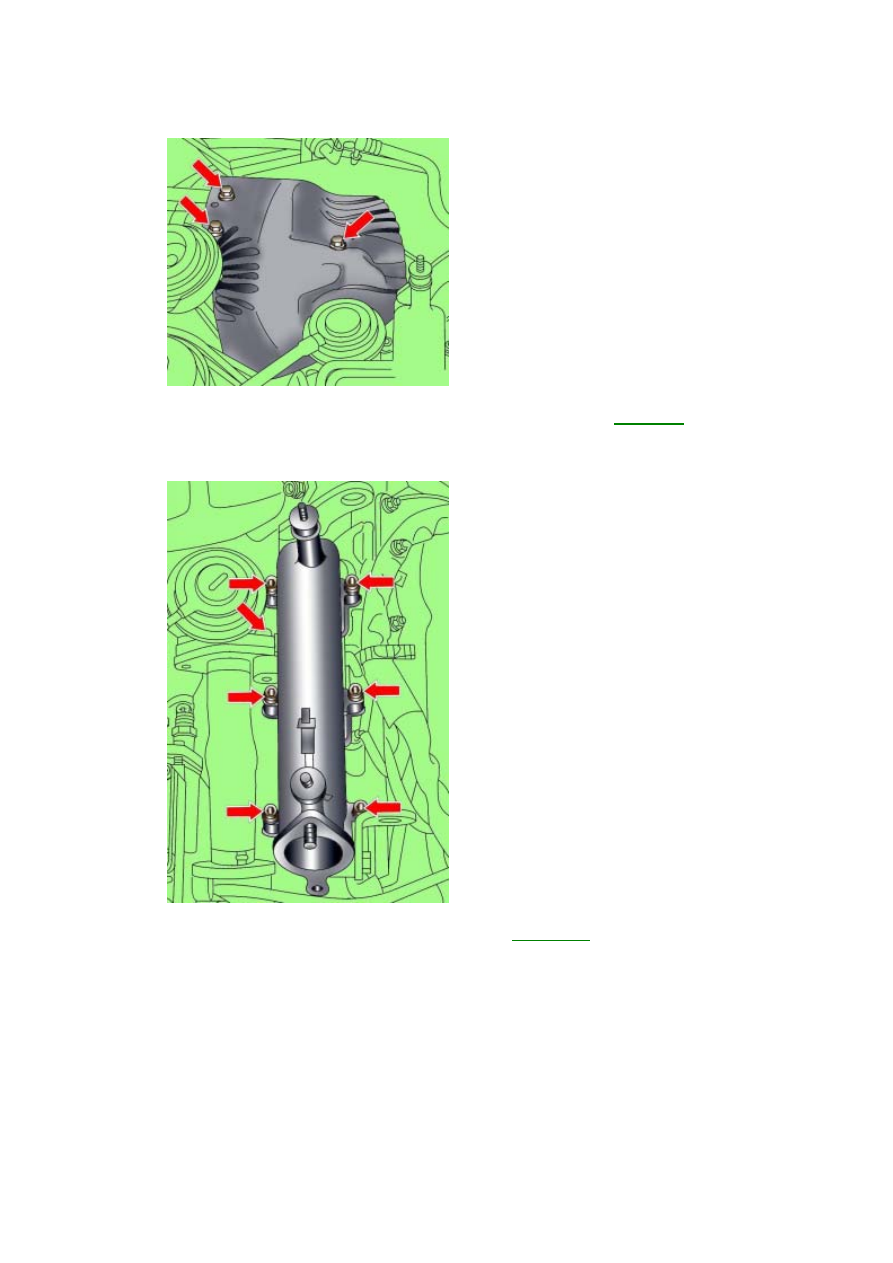

Рис. 3.3–4. Расположение болтов
крепления термозащитного экрана
над турбокомпрессором

Отвинтите болты и снимите термозащитный экран над турбокомпрессором

 (см.

рис

. 3.3–4

).

Промаркируйте и отсоедините топливные трубки от форсунок

.

Освободите и переместите в сторону жгут проводов от левой секции впускного коллектора

.

Рис. 3.3–53. Расположение болтов
крепления левой секции
впускного коллектора

Отвинтите болты и снимите левую секцию впускного коллектора

 (

рис

. 3.3–53

).

Установка проводится в последовательности

, обратной снятию.

Правая секция впускного коллектора

Снимите переднюю секцию впускного коллектора

.

Отсоедините вакуумные шланги от турбокомпрессора и механического клапаны системы рециркуляции
отработавших газов и переместите шланги в сторону

.

Промаркируйте и отсоедините топливные трубки от форсунок

.

Освободите топливопроводы и отведите их в сторону от правой секции впускного коллектора

.

116

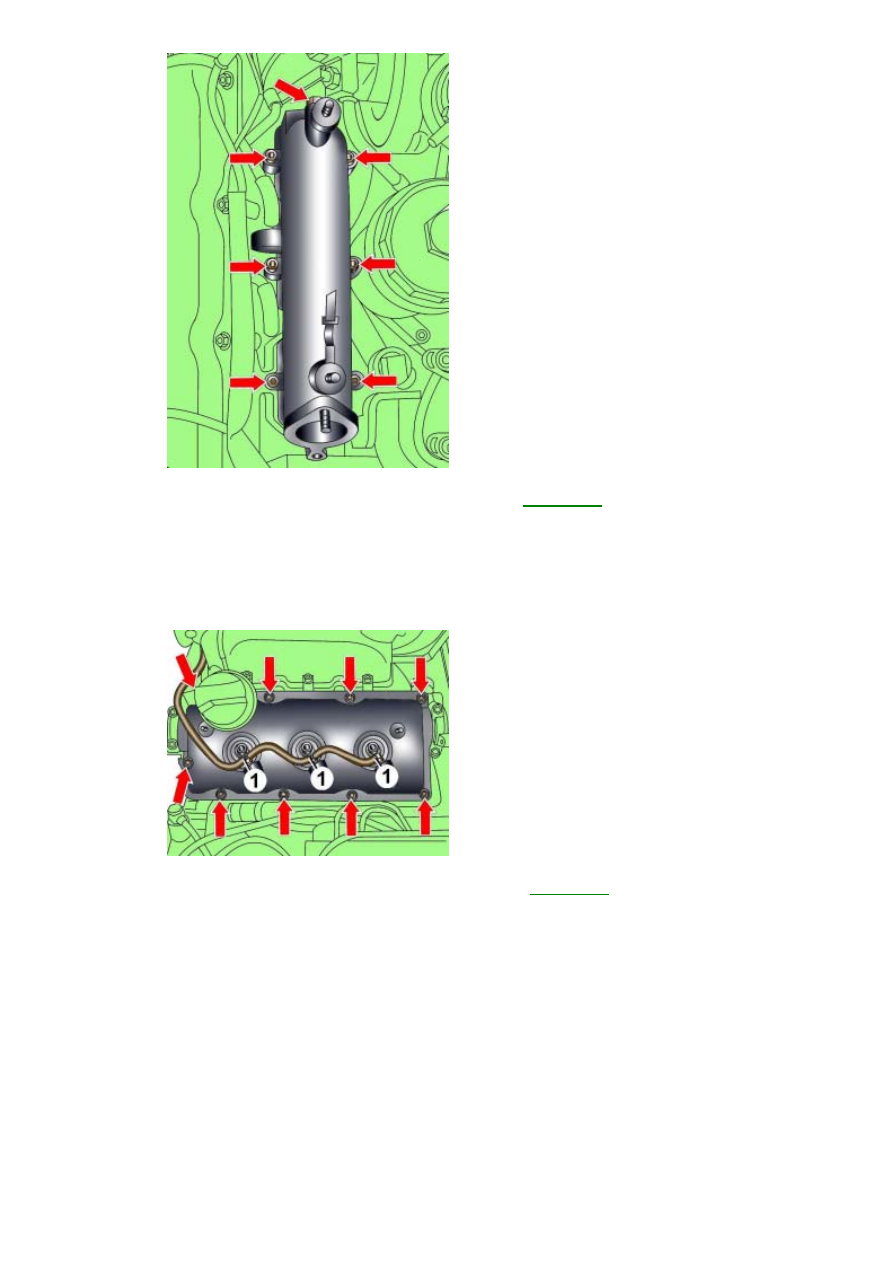

Рис. 3.3–54. Расположение болтов
крепления правой секции
впускного коллектора

Выверните болты и снимите правую секцию впускного коллектора

 (

рис

. 3.3–54

).

Установка проводится в последовательности

, обратной снятию.

Левая крышка головки блока цилиндров

Снимите переднюю секцию впускного коллектора

.

Освободите и переместите в сторону жгут проводов от левой крышки головки блока цилиндров

.

Промаркируйте и отсоедините топливные трубки от форсунок

.

Рис. 3.3–55. Расположение гаек
крепления левой крышки головки
блока цилиндров и трубки (1)
возврата топлива

Отвинтите пустотелые болты и снимите трубки возврата топлива

 1 (

рис

. 3.3–55

) с форсунок.

Отвинтите гайки и снимите левую крышку головки блока цилиндров

.

Установка проводится в последовательности

, обратной снятию, с учетом следующего.

Замените уплотнительные кольца трубок возврата топлива

.

Замените поврежденную прокладку крышки головки блока цилиндров

.

Если повреждены уплотнительные кольца топливных форсунок

,  необходимо заменить крышку головки блока

цилиндров

.

Обезжирьте поверхность

, сопрягаемую с прокладкой крышки головки блока цилиндров.

117

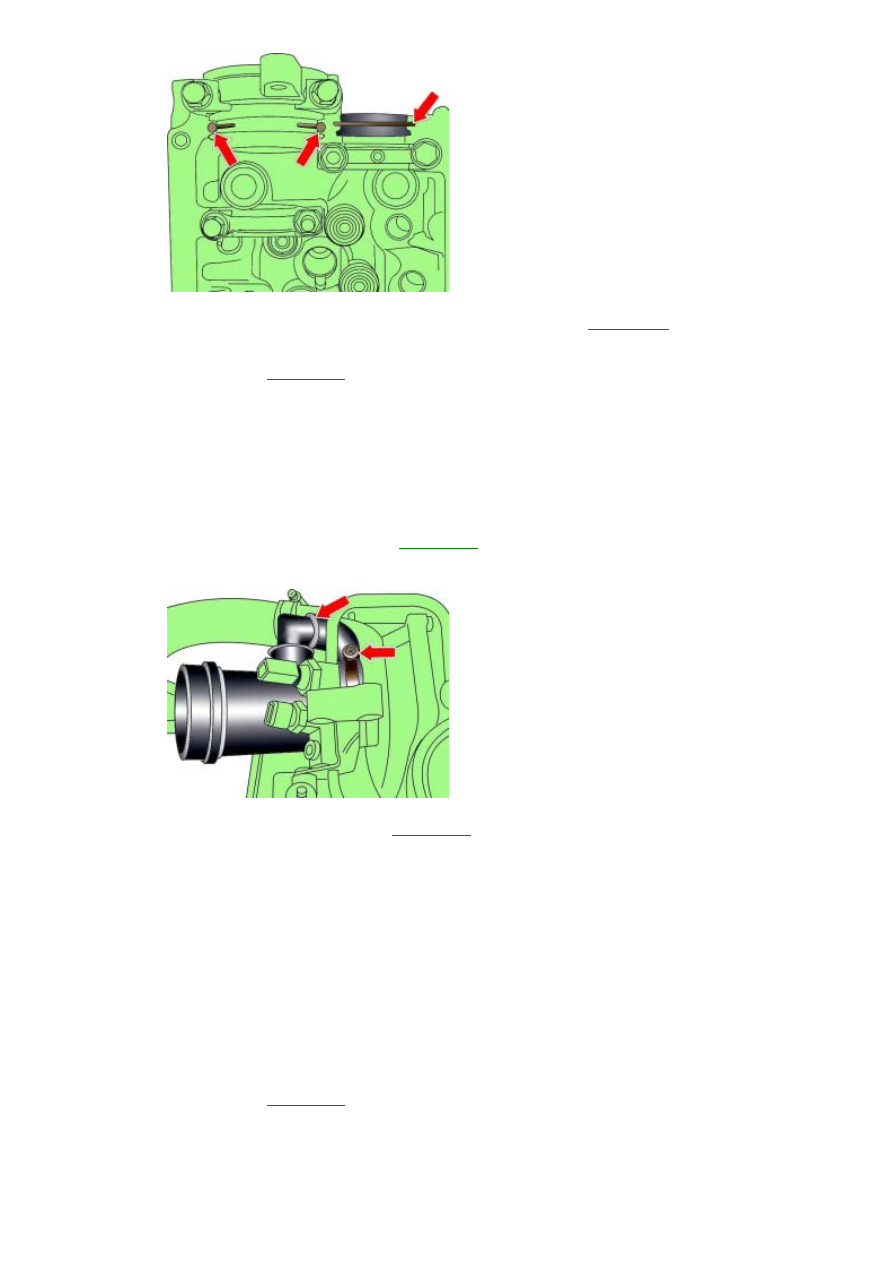

Рис. 3.3–56. Места нанесения
герметика перед установкой
крышки головки блока цилиндров

Нанесите тонкий сплошной слой герметика на полукруглую поверхность

 (

рис

.  3.3–56

)  в торце головки блока

цилиндров

.

Нанесите участками длиной в проекции

 5  мм слой герметика диаметром  3  мм на наружные крышки

распределительного вала

 (см.

рис

. 3.3–56

).

Гайки крепления крышки головки блока цилиндров затягивайте постепенно и крест

–накрест.

Подсоедините топливные трубки

.

Установите переднюю секцию впускного коллектора

.

Правая крышка головки блока цилиндров

Предупреждение

Все зажимы и хомуты

,  которые при снятии крышки головки блока цилиндров будут повреждены или

разрезаны

, необходимо заменить на новые при установке крышки головки блока цилиндров.

Отверните винты и снимите кожух двигателя

 (см.

рис

. 3.3–24

).

Ослабьте хомуты и снимите воздушный патрубок с воздушного фильтра

.

Рис. 3.3–57. Крепление труб к
турбокомпрессору

Ослабьте и снимите трубы с турбокомпрессора

 (

рис

. 3.3–57

).

Промаркируйте и отсоедините топливные трубки от форсунок

.

Освободите и переместите в сторону жгут проводов от правой крышки головки блока цилиндров

.

Отвинтите болты и снимите трубу

, соединяющую турбокомпрессор с охладителем воздуха.

Отвинтите болт крепления трубы для щупа уровня моторного масла

.

Отвинтите пустотелые болты и снимите трубки возврата топлива

.

Отвинтите гайки и снимите крышку головки блока цилиндров

.

Установка проводится в последовательности

, обратной снятию, с учетом следующего.

Замените уплотнительные кольца трубок возврата топлива

.

Замените поврежденную прокладку крышки головки блока цилиндров

.

Если повреждены уплотнительные кольца топливных форсунок

,  необходимо заменить крышку головки блока

цилиндров

.

Обезжирьте поверхность

, сопрягаемую с прокладкой крышки головки блока цилиндров.

Нанесите тонкий сплошной слой герметика на полукруглую поверхность

 (см.  рис.  48)  в торце головки блока

цилиндров

.

Нанесите участками длиной в проекции

 5  мм слой герметика диаметром  3  мм на наружные крышки

распределительного вала

 (см.

рис

. 3.3–56

).

Гайки крепления крышки головки блока цилиндров затягивайте постепенно и крест

–накрест.

Подсоедините топливные трубки

.

Левая головка блока цилиндров

Предупреждение

Все зажимы и хомуты

,  которые при снятии крышки головки блока цилиндров будут повреждены или
