Audi A8 (1994-1999 год). Руководство - часть 2

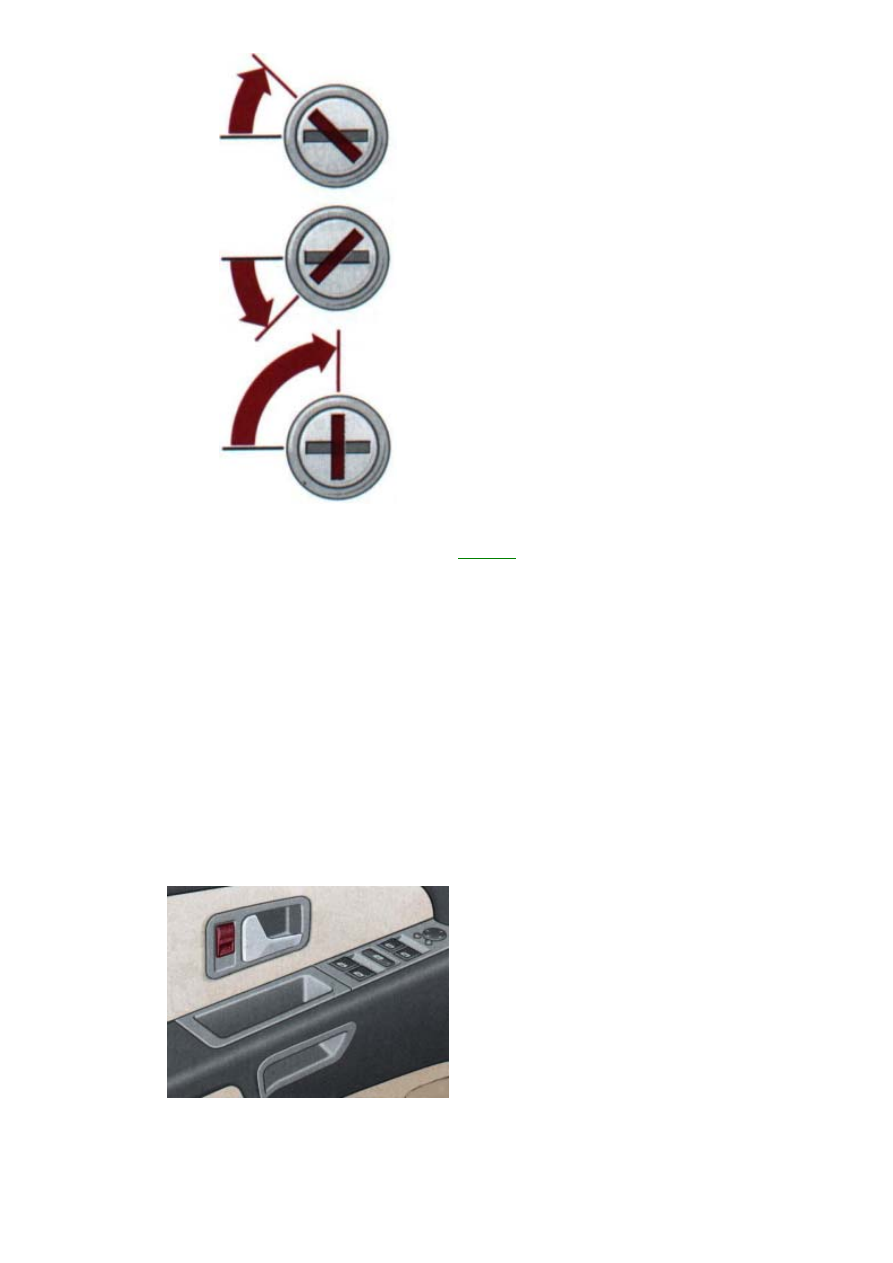

Рис. 1–4. Положения ключа в
замке двери


Если ключ удерживается в вертикальном положении цилиндра замка, замок багажника отключается от системы
центрального замка и закрывается на длительное время (

рис. 1–4

).

После  поворота  цилиндра  замка  в  горизонтальное  положение  замок  багажника  подключается  к  системе
центрального замка.
Для открытия замка багажника при горизонтальном положении цилиндра замка нажмите на цилиндр замка и
откройте багажник.

Центральный замок

При  отпирании  или  запирании  замков  передних  дверей  или  багажного  отделения  благодаря  системе
центральной  блокировки  одновременно  отпираются  или  запираются  замки  всех  дверей,  крышка  топливного
бака и замок крышки багажного отделения (в зависимости от его положения).
Система  центральной  блокировки  оборудована  самостраховкой:  после  того  как  автомобиль  заперт  снаружи,
сразу же срабатывают внутренние кнопки блокировки замков дверей. Таким образом уменьшается вероятность
проникновения в салон посторонних лиц.
Системой центральной блокировки можно управлять и снаружи как ключом, так и при помощи дистанционного
радиоуправления.
Центральная блокировка замков предлагает в дополнение к центральному замку следующие функции:
– не закрываются только двери водителя, переднего пассажира или багажник;
– закрытие и открытие изнутри осуществляются переключателем центральной блокировки, расположенным на
двери водителя.

Рис. 1–5. Внутренняя ручка
открытия двери

Открытие автомобиля снаружи

Поверните  ключ  один  раз  до  упора  в  замке  двери  водителя,  переднего  пассажира  или  багажника.  При  этом
открывается  только  соответствующий  замок.  Остальные  замки  остаются  закрытыми.  После  закрытия  крышки
багажника его замок закроется автоматически через 5 с.
Для открытия всех замков  автомобиля поверните ключ два раза до упора в замке  двери водителя, переднего

5

пассажира или багажника.

Открытие/ закрытие автомобиля изнутри

Для  закрытия  автомобиля  нажимают  на  нижнюю  половину  выключателя  центральной  блокировки   –   все  замки
закрываются.
Для открытия автомобиля нажимают на верхнюю половину выключателя центральной блокировки – все замки
открываются.

Инфракрасное дистанционное управление

Инфракрасное  дистанционное  управление  позволяет  приводить  в  действие  центральный  замок  и  схему
предупредительной сигнализации.
Инфракрасный радиопередатчик с батареями размещен в ручке ключа замков автомобиля. Датчики приемника
инфракрасного дистанционного управления расположены в верхней части центральных стоек.

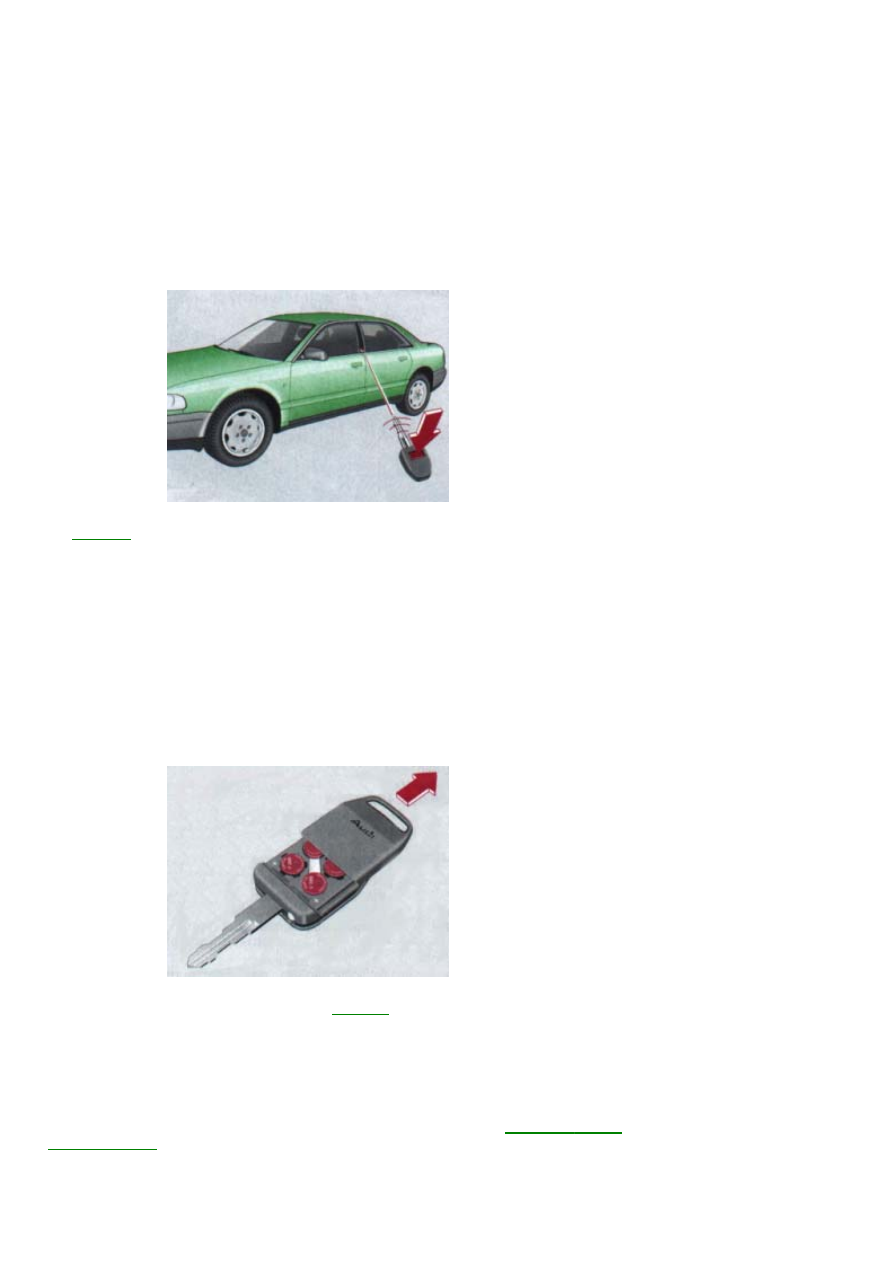

Рис. 1–6. Зона действия
приемника инфракрасного
дистанционного управления

На

рис. 1–6

 представлена зона действия приемника инфракрасного дистанционного управления (с двух сторон

автомобиля).
Максимальная  дальность  действия  зависит  от  различных  факторов  и  составляет  2–4  м.  Дальность  действия
уменьшается при разрядке батарей и загрязнении датчиков приемника.

Открытие и закрытие автомобиля

Направьте  ключ  на  датчик  приемника  инфракрасного  дистанционного  управления  и  нажмите  на  кнопку.  При
этом замки откроются системой центральной блокировки и сигнализация отключится или замки закроются
системой центральной блокировки и сигнализация включится.
При  закрывании  автомобиля  с  открытыми  окнами  и  люком  держите  кнопку  нажатой  до  тех  пор,  пока  не
закроются окна и люк. При более раннем отпускании кнопки закрытие окон и люка прекращается.

Замена батарей в ключе

Рис. 1–7. Снятие крышки на
головке ключа

Переместите крышку на головке ключа (

рис. 1–7

) в направлении стрелки и снимите ее.

Замените батареи и установите крышку на головку ключа до четкой ее фиксации. Расположение полюсов для
установки батарей указано на контейнере для батарей.

Предупредительная сигнализация

Предупредительная  система  сигнализации  существенно  затрудняет  проникновение  в  автомобиль  и  его  угон.
При злонамеренном проникновении в автомобиль включаются звуковые и световые сигналы тревоги.
У  автомобиля,  поставленного  на  сигнализацию,  защищены:

моторный  отсек

,  багажное  отделение,  двери,

радиоприемник

, салон.

Систему  предупредительной  сигнализации  приводят  в  рабочее  состояние  автоматически  при  блокировании
одной из передних дверей или крышки багажника (задней двери). Для этого следует повернуть один раз ключ в
направлении запирания.

6

Систему  предупредительной  сигнализации  можно  включить  также  при  закрывании  замков  автомобиля  при
помощи дистанционного пульта.
Через 30 с после закрытия замков система предупредительной сигнализации вступает в действие.
Если все двери, багажник и капот закрыты, при включении системы предупредительной сигнализации слышен
один короткий звуковой сигнал.
Если звукового сигнала нет, проверьте и закройте двери и багажник.
После  включения  системы  предупредительной  сигнализации  проверьте  положение  кнопок  внутренней
блокировки замков дверей.

Светодиод

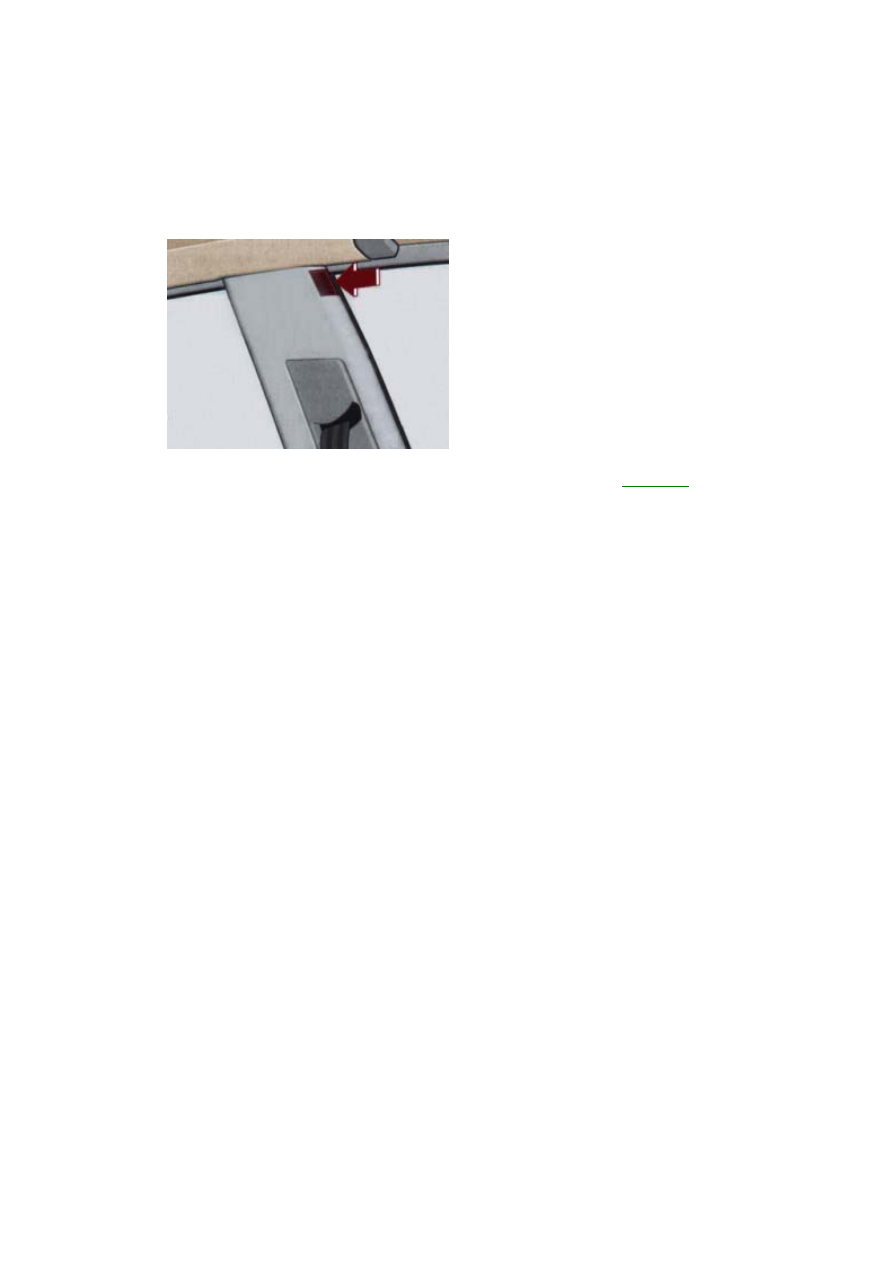

Рис. 1–8. Расположение
светодиода контроля салона
автомобиля

После  включения  системы  предупредительной  сигнализации  светодиод  (

рис.  1–8

),  расположенный  в

выключателе  заднего  противотуманного  света,  мигает  30  с  в  быстром  темпе,  затем  начинает  мигать  в
медленном темпе. Это свидетельствует о нормальной работе системы предупредительной сигнализации.
Если через 30 с светодиод горит постоянно, салон автомобиля не контролируется сигнализацией.

Деактивация контроля салона автомобиля

Контроль можно активировать следующим образом:
– откройте дверь водителя или переднего пассажира;
– закройте рукой переднюю часть датчика до тех пор, пока светодиод не вспыхнет примерно на 3 с;
– закройте автомобиль.
Быстрое мигание светодиода для контроля салона автомобиля отсутствует. Примерно через 30 с светодиод
начинает мигать в медленном темпе.

7

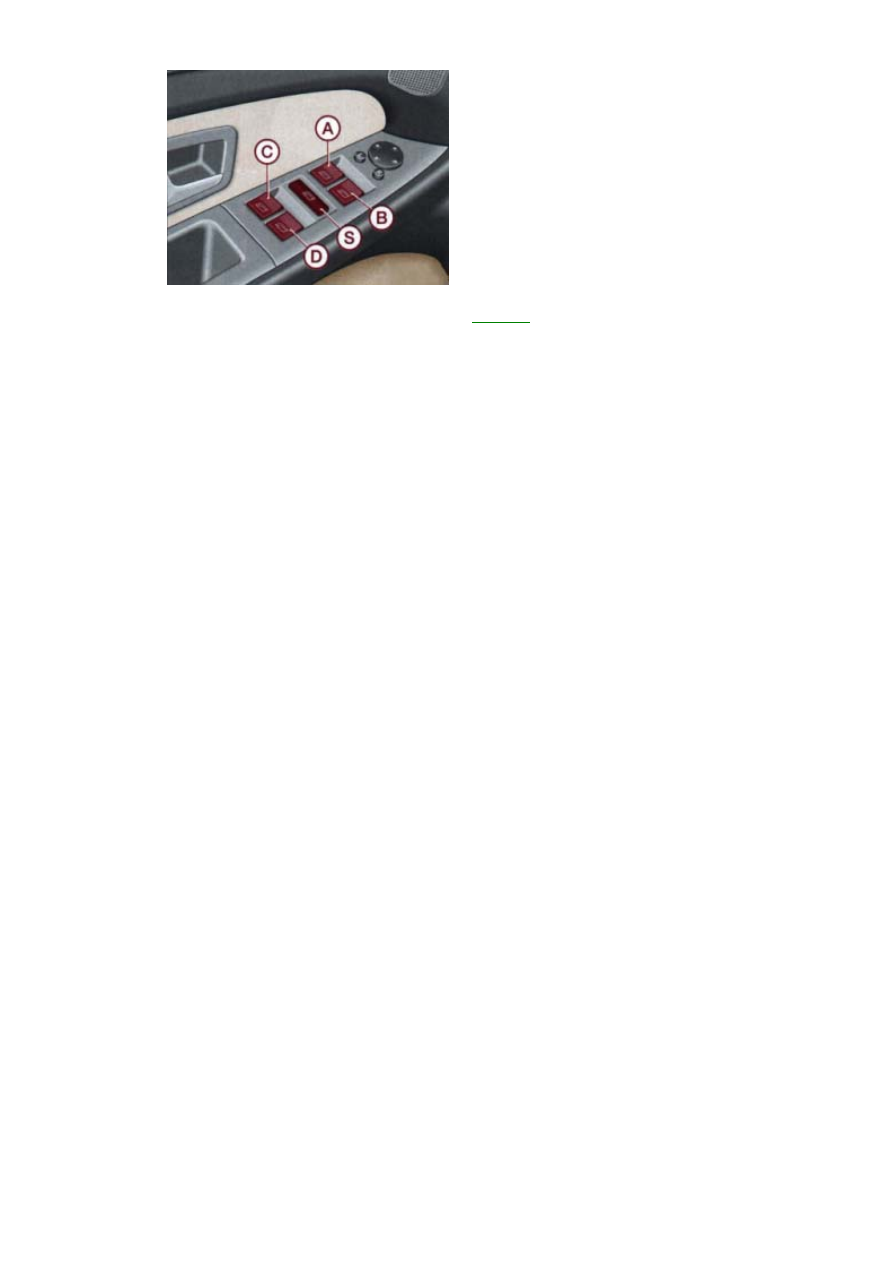

Рис. 1–9. Расположение
переключателей
стеклоподъемников в
подлокотнике двери водителя: А –
дверь водителя; В – дверь
переднего пассажира; С – правая
задняя дверь; D – левая задняя
дверь; S – предохранительный
выключатель

Переключатели находятся в подлокотнике двери водителя (

рис. 1–9

).

Кроме того, в двери переднего пассажира и в задних дверях расположены дополнительные переключатели для
соответствующих окон.
При  помощи  предохранительного  выключателя  S  в  двери  водителя  можно  отключить  электропривод  задних
стеклоподъемников.
Положения предохранительного выключателя:
– предохранительный выключатель расфиксирован, переключатели в задних дверях работоспособны;
–  предохранительный  выключатель  зафиксирован,  переключатели  в  задних  дверях  и  задний  прикуриватель
отключены.
Электрические  стеклоподъемники  с  автоматическим  контролем  закрытия  окон  оборудованы  защитой  от
перегрузки.
Закрытие  окна  автоматически  прекращается,  когда  на  пути  движения  стекла  возникает  препятствие.  Этого,
однако, не происходит, когда окна закрывают снаружи посредством ключа зажигания – защита от перегрузки не
срабатывает.

Действие стеклоподъемников при включенном зажигании
Открытие

При  нажатии  на  соответствующий  переключатель  впереди  (дверь  водителя)  или  на  нижнюю  часть
переключателя  (правая  передняя  и  задние  двери)  и  кратковременном  удержании  в  этом  положении  окно
открывается полностью (опускается стекло автоматически).
При повторном нажатии на переключатель стекло тотчас останавливается.

Автоматическое закрытие окон (передние двери)

При  кратковременном  поднятии  передней  части  (дверь  водителя)  или  нажатии  на  верхнюю  часть  (правая
передняя  дверь)  соответствующего  переключателя  окно  закрывается  полностью  (поднимается  стекло
автоматически).
При повторном воздействии на переключатель стекло тотчас останавливается.
Стеклоподъемники задних дверей оборудованы только автоматическим устройством опускания стекол. Для
закрытия окна следует удерживать переключатель до тех пор, пока не будет достигнуто желаемое положение
стекла.
Примечания

После  отсоединения  и  последующего  присоединения  аккумуляторной  батареи  автомобиля  автоматическое
устройство опускания и подъема стекол передних дверей перестает функционировать.
Для того чтобы восстановить работу автоматического устройства, необходимо:
– поднять стекла электрическими стеклоподъемниками вверх до упора;
– нажать на все переключатели стеклоподъемника еще раз, по меньшей мере на 1 с, в положение закрытия
для активации блока управления стеклоподъемниками.

8
