Media Oriented Systems Transport

R

Обозначение шины этого типа произошло от
названия объединения "Media Oriented
Systems Transport (MOST) Cooperation".
В это объединение вошли производители
автомобилей, их поставщики и разработчики
программного обеспечения, которые поста-
вили цель, разработать единую систему
ускоренной передачи данных.

Шина MOST

Понятие “Media Oriented Systems Transport”
употребляется применительно к сетям, через
которые производится обмен данными в
соответствии с их форматом. Это означает,
что в отличие от шины данных CAN послания
передаются только определенным адресатам.

В автомобилях Audi эта технология использу-
ется для передачи данных в информационной
системе Infotainment.

Система Infotainment обслуживает ряд совре-
менных средств информации и развлечения
(Informations- und Entertainment). В автомо-
биле Audi A8 модели 2003 года впервые
наряду с шинами CAN применена оптическая
шина данных.

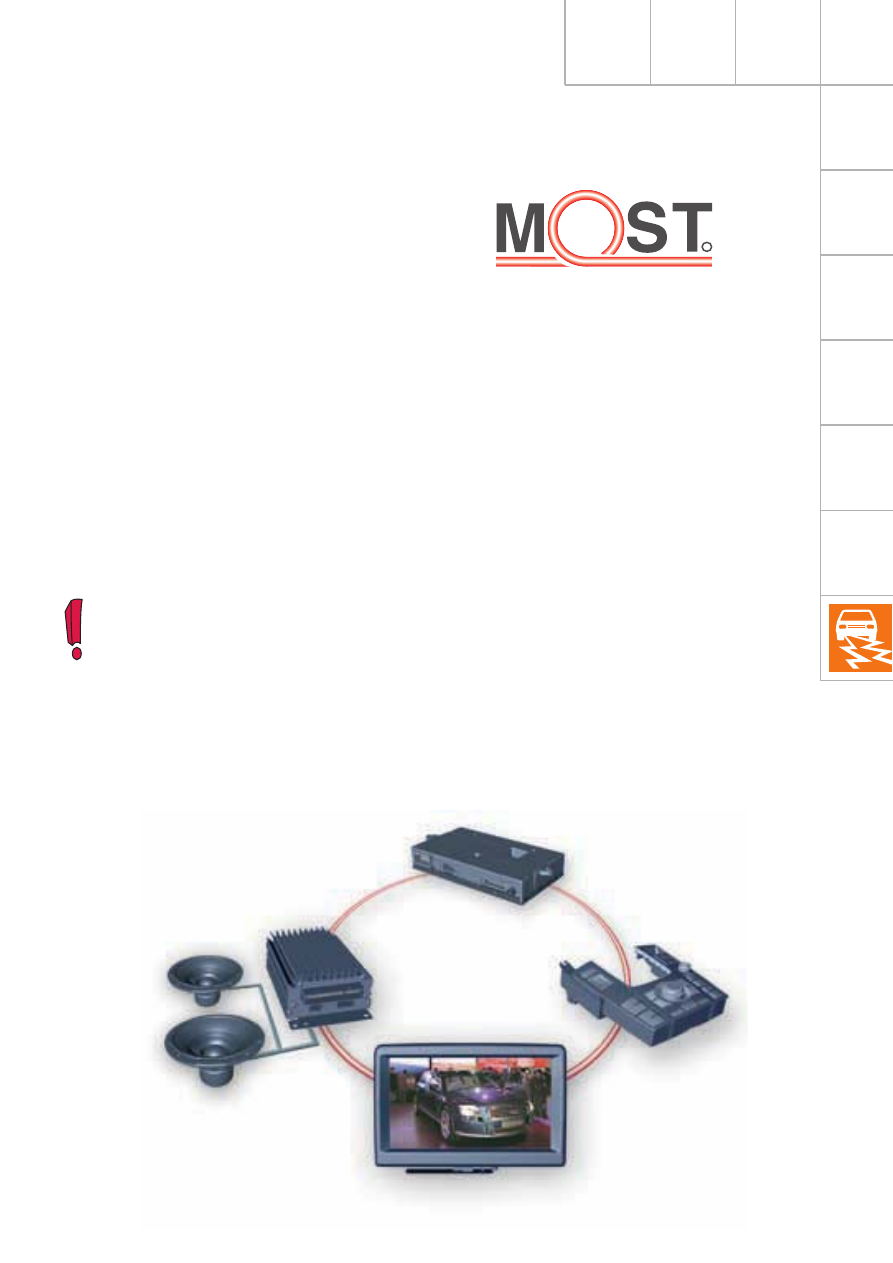

Блок управления системой

Aкустическая система

Дисплей

Пульт управления

SSP282_034

Kонструкция и принцип действия шины
MOST описаны в Пособии по программе
самообразования № 286 "Шины данных
новых типов".

62

Электрооборудование

Система Bluetooth

TM

Система связи Bluetooth

TM

 – это соответст-

вующая международному стандарту система
радиосвязи для передачи данных. Она поз-
воляет посредством радиоволн следить за
работой даже очень небольших приборов и
управлять ими.

Основной целью этой новой разработки было
создание средства беспроводной связи, ко-
торое должно заменить кабели с их малой
надежностью, большим числом проводов и
многоштекерных соединений, которые обычно
являются несовместимыми.

Радиосистема “Bluetooth

TM

“ используется все

большим числом производителей оборудова-
ния, например, для установки связи ноутбуков
с мобильными телефонами.

Фирма Ericsson – инициатор разработки и вла-
делец главной части этой новой технологии
присвоила ей название "Bluetooth". Оно
связано с именем короля викингов Harald
Bl

å

tand II (по-датски "Голубой зуб"), который

жил в Норвегии и в Дании 1000 лет назад.

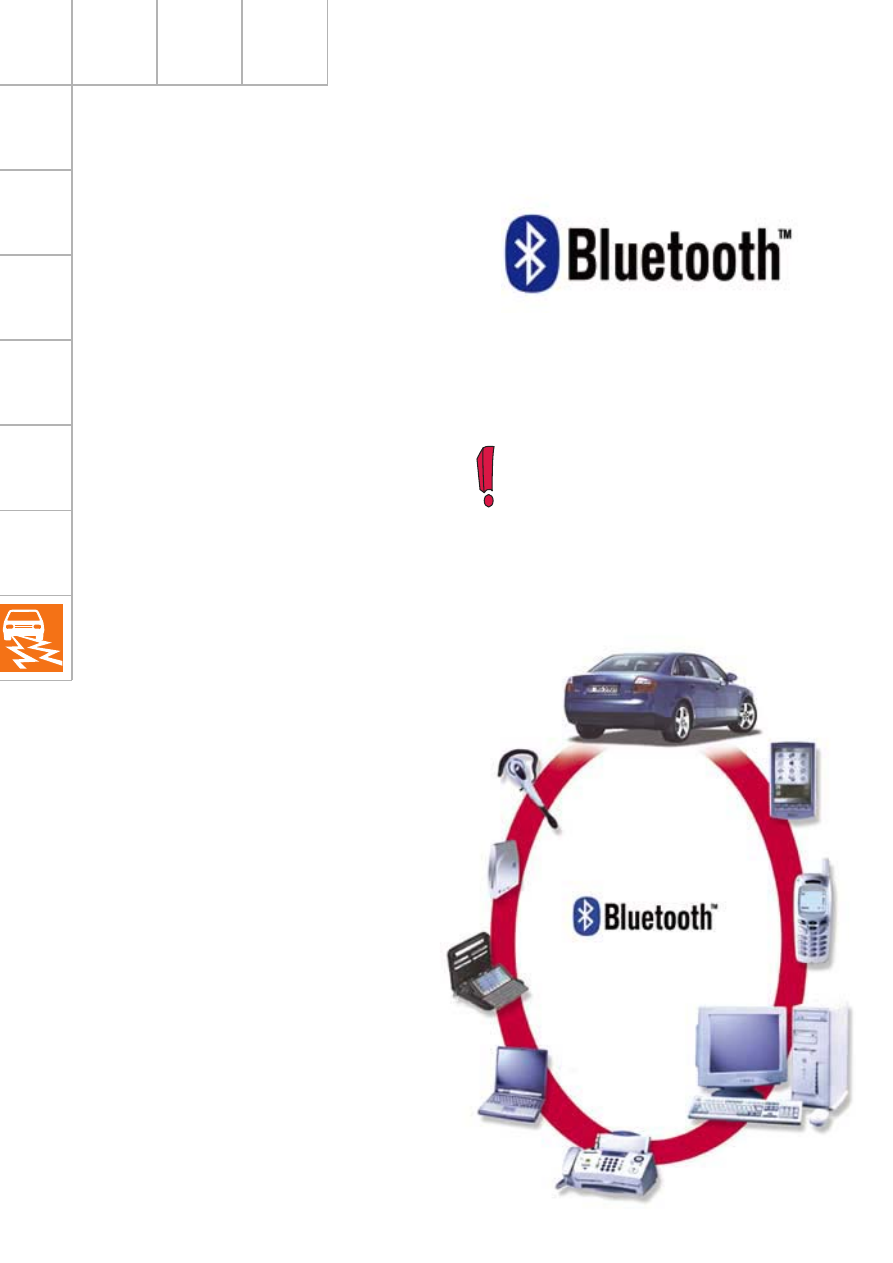

Объекты возможного использования в
автомобиле

– радиотелефон,
– мобильный телефон,
– устройство громкой связи без адаптера,
– беспроволочный Интернет,
– доступ для ПK и записных книжек

SSP282_037

Kонструкция и принцип действия системы
Bluetooth

TM

 описаны в Пособии по

программе самообразования № 286
"Шины данных новых типов".

63

Бортовая сеть

Функциональные возможности автомобиля в
значительной степени зависят от работы
бортовой сети, состояние которой внешне не
проявляется.

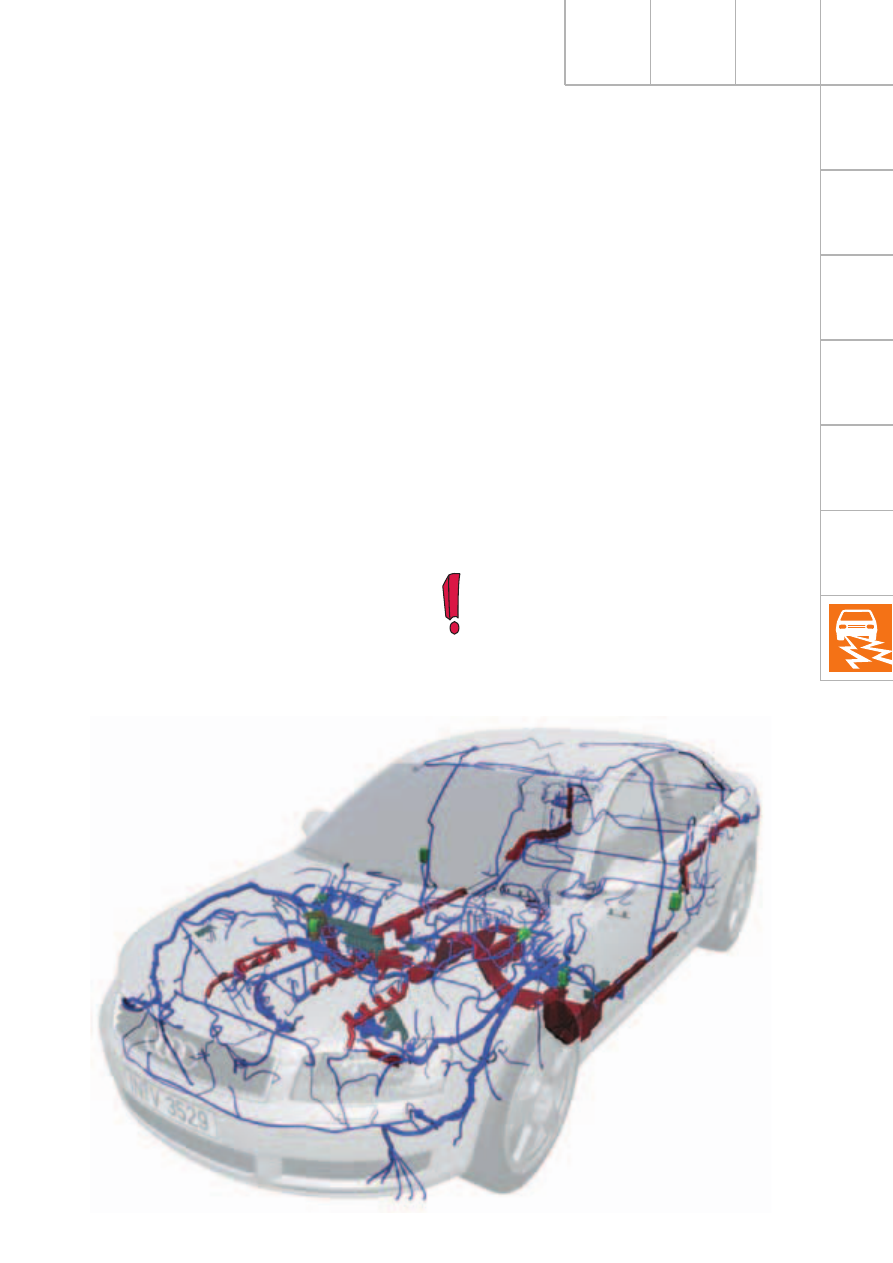

На автомобиле Audi A8 модели 2003 года ис-
пользуется единый модульный жгут проводов,
состав которого зависит только от варианта
комплектации автомобиля. Eдиным он счита-
ется потому, что все важнейшие функции
электрооборудования выполняются посред-
ством проводов, собранных в один жгут;
разъемы предусмотрены только в местах
переходов к дверям, к модулю в крыше и
к двигателю.

Kаждая часть жгута проводов подобрана так,
что он точно соответствует заказанной
клиентом комплектации автомобиля. Жгут
разделен на логические модули, каждый из
которых выполняет определенные функции.

SSP282_038

Kонструкция и принцип действия
оптоволоконного кабеля описаны в
Пособии по программе самообразования
№ 286 "Шины данных новых типов".

Для передачи оптических сигналов в систе-
мах коммуникации и информации предусмо-
трен оптоволоконный кабель. Eго преимуще-
ства по сравнению с медными проводами
заключаются в нечувствительности к элек-
тромагнитным помехам, высокой пропускной
способности и малом весе.

Чтобы увеличить расстояние до обивки
крыши, жгут к встроенному в нее модулю
дополнен гибким плоским кабелем FFC
(Flexible Flat Cable). Он позволил реализовать
необычно малое для автомобилестроения рас-
стояние между обивкой крыши и ее панелью,
которое в данном случае не превышает 2 мм.

64

Электрооборудование

Электроника для
повышения комфорта и
безопасности

Охранная система "Advanced Key"

"Advanced Key" – так называется прогрессивная
или в широком понимании "продвинутая" охранная
система.

Речь идет о системе с бесконтактным распознава-
нием ключа. Система "Advanced Key" позволяет
не только отпирать и запирать автомобиль посре-
дством механического или радиоключа, но также
дистанционно блокировать замки автомобиля или
снимать с них блокировку.

Функции системы

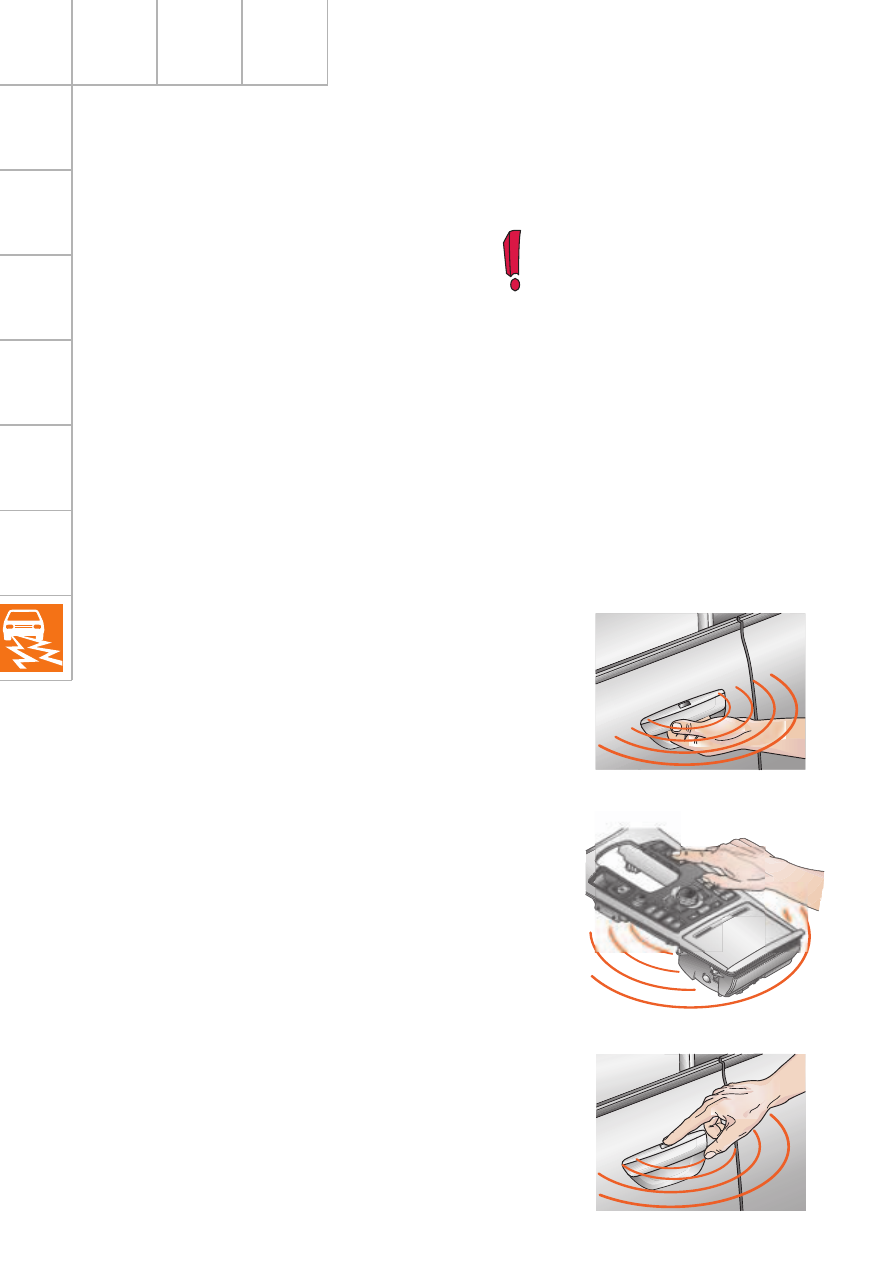

Функция Advanced Key "Разблокировать"

Хозяин автомобиля подходит к нему на расстоя-
ние, соответствующее зоне распознавания ключа
(менее 1,5 м от ручки двери), и протягивает руку
к ручке. При этом датчик сближения вырабатыва-
ет сигнал запроса и передает его через антенну.
С ключа поступает ответный радиосигнал, по
которому система снимает блокировку с замков
автомобиля.

Функция Advanced Key "Пуск"

Водитель нажимает кнопку пуска, по которому
вновь запускается сигнал запроса, передаваемый
через антенны, расположенные в зонах селектора
коробки передач, центральных сопел вентиляции и
среднего подлокотника на заднем сидении. Eсли
ответный сигнал с ключа подтверждает его пра-
вомочность, можно включить зажигание, нажав
кнопку пуска до первого упора, и запустить
двигатель, нажав эту кнопку до второго упора.
Остановка двигателя производится при нажатии
кнопки STOP.

Функция Advanced Key "Заблокировать"

Чтобы заблокировать замки автомобиля, находясь
снаружи его, достаточно нажать кнопку в любой
ручке двери. При воздействии на эту кнопку через
антенну на ручке передается сигнал запроса на
правомочность радиоключа, а при подтверждении
обратного сигнала система блокирует замки
автомобиля.

Далее водитель может запустить двигатель,
нажав кнопку START / STOP; вставлять ключ
в электронный замок зажигания при этом не
требуется.

SSP282_093

SSP282_094

SSP282_095

Kонструкции и функции электронных
систем описаны в Пособии по программе
самообразования № 287 "Aвтомобиль Audi
A8 модели 2003 года. Kомпоненты
электрооборудования".
