53

Стояночный тормоз с электроприводом
выполняет следующие функции:

– удерживает на месте припаркованный

автомобиль,

– осуществляет аварийное торможение,
– удерживает автомобиль при трогании на

уклоне,

– обеспечивает индикацию износа тормозных

колодок.

Тормозные колодки приводятся посредством
винтовой передачи.

Привод с электродвигателем закреплен на
суппорте тормоза.

Чтобы реализовать функции тормоза, необ-
ходимо преобразовать вращение электродви-
гателя в поступательное движение поршня,
ход которого относительно мал.

Это достигается с помощью передачи с
наклонным диском в сочетании с винтовой
передачей.

Aварийное торможение вызывается нажимом
кнопки стояночного тормоза, после чего все
четыре тормозные механизма приводятся в
действие посредством гидравлики.

Kонструкция и принцип действия сто-
яночного тормоза с электроприводом
описаны в Пособии по программе
самообразования № 285.

Зубчатый ремень

Передача с наклонным диском

Электродвигатель

Поршень тормозного механизма

Шпиндель

Электрический разъем

Тормозной диск

SSP282_055

Суппорт

Стояночный тормоз с электроприводом

54

Kруиз-контроль облегчает водителю управле-
ние автомобилем, так как он разгружает его
от частых воздействий на педали акселерато-
ра и тормоза. При этом надежно выдержива-
ются все ограничения скорости и повышается
безопасность движения. Дорожное движение
становится при этом более упорядоченным.

Aдаптивный круиз-
контроль (ACC)

Aдаптивный круиз-контроль является новой
системой помощи водителю, он существенно
лучше, чем традиционный темпомат.

Ходовая часть

При сокращении дистанции до впереди идущего
автомобиля автоматически снижается мощность
двигателя, переключаются передачи и при
необходимости вводится в действие тормозная
система.

По соображениям комфортности интенсивность
замедления не превышает 25 % от ее макси-
мального значения, достигаемого посредством
тормозной системы.

Aвтоматическое регулирование процесса раз-
гружает водителя и тем самым способствует
повышению безопасности движения.

При определенной дорожной ситуации ничто не
мешает водителю активно участвовать в управ-
лении автомобилем, действуя педалью тормоза.

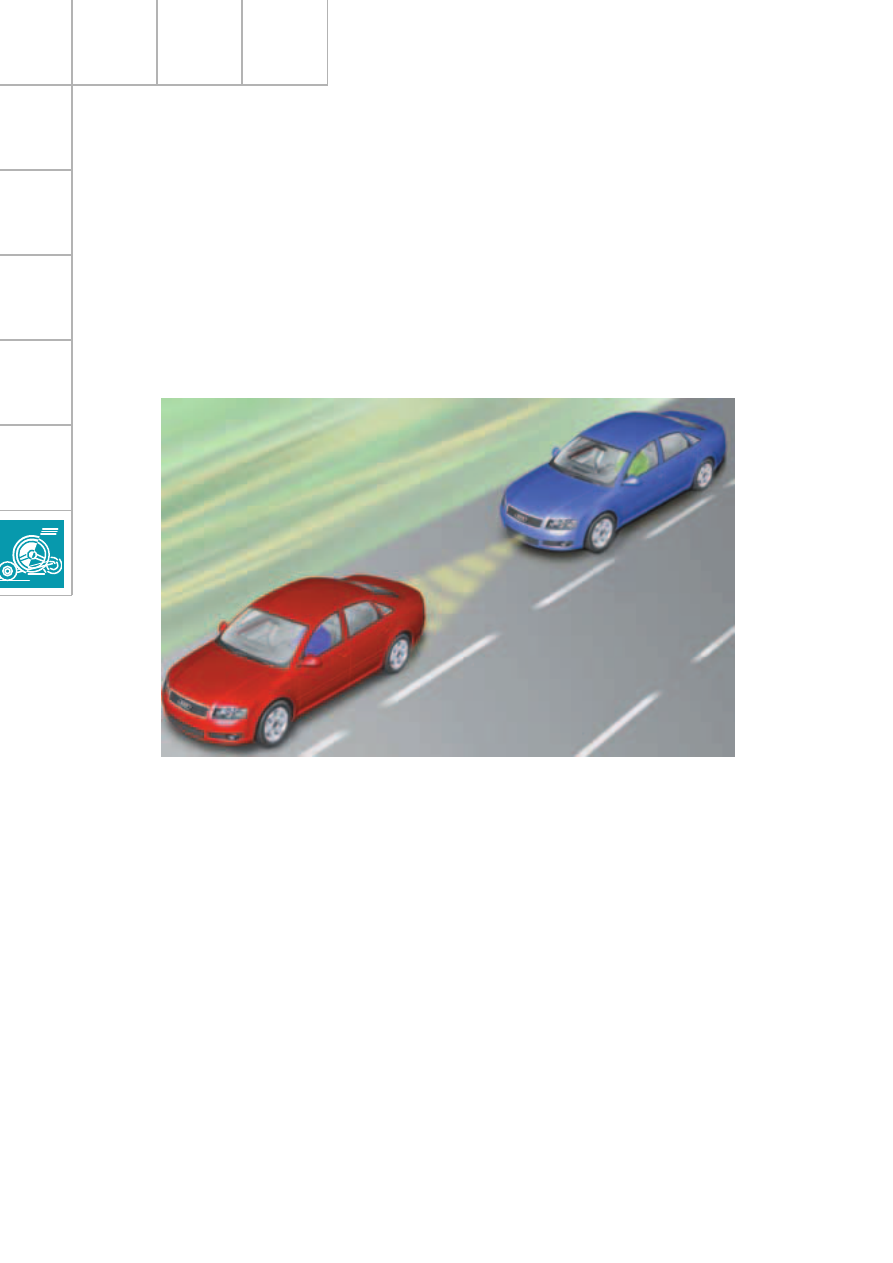

Kраткое описание адаптивного круиз-
контроля

Основной функцией адаптивного круиз-кон-
троля является поддержание установленной
водителем дистанции до впереди идущего
автомобиля. Он был разработан в процессе
последовательного совершенствования сис-
темы регулирования скорости автомобиля.

Расстояние до впереди идущего автомобиля
и его скорость определяются с помощью ра-
дара. Eсли это расстояние превысило контро-
лируемую величину, автомобиль автоматичес-
ки разгоняется до скорости, соответствующей
заданию водителя.

SSP282_057

55

Радиолокационный датчик

Монтаж и регулировка положения датчика
производится посредством переходной плас-
тины, устанавливаемой на держателе, закре-
пленном винтами в середине несущей части
бампера.

Подробные сведения по данному вопросу
можно найти в соответствующем руководстве
по ремонту автомобиля.

Устройство системы

Датчик системы регулирования дистанции
расположен в общем корпусе с блоком
управления J428.
При неисправности одного из компонентов
следует заменять весь прибор в сборе.

Границы применения системы ACC

– Система ACC может помогать водителю,

но она не способна заменить систему
безопасности!

– Система ACC не может обеспечить

автоматическое вождение автомобиля!

– Система ACC действует в диапазоне

скоростей от 30 до 200 км/ч.

– На неподвижные объекты система не

реагирует.

– При дожде или снегопаде точность ра-

диолокационного определения расстояний
ухудшается.

– При движении на крутых поворотах

действие системы ограничивается зоной
видимости радиолокационного
устройства.

Винт регулировки по
вертикали

Держатель

Блок управления
системой регулирования
дистанции J428 с радио-
локационным датчиком

Винт регулировки
по горизонтали

Отверстие под
крепежный винт

SSP282_058

56

SSP282_061

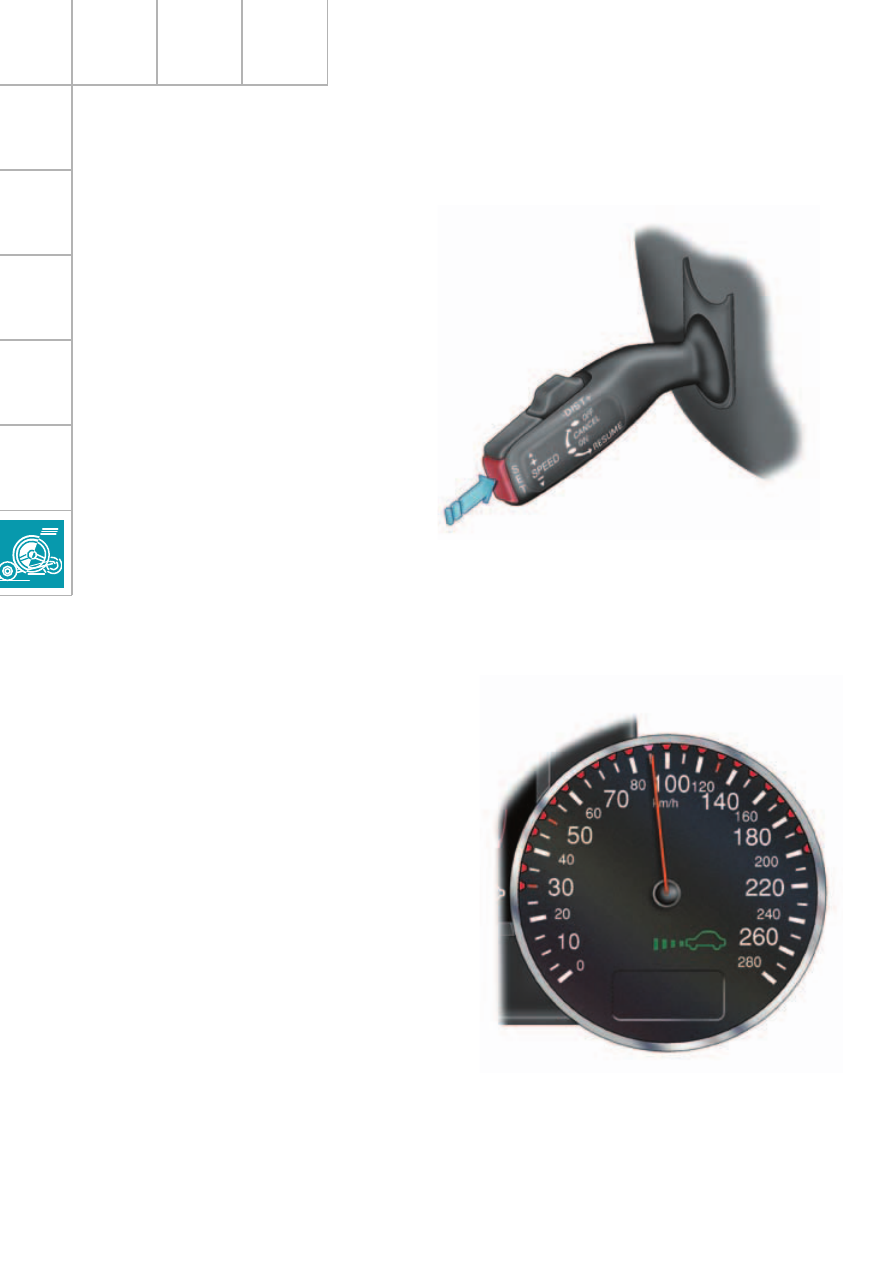

Установка задаваемой скорости
автомобиля

Задаваемой является скорость, до которой
водитель разгоняет автомобиль и которая
затем поддерживается активным круиз-кон-
тролем ACC. (В данном случае это функция
системы регулирования скорости.)

Нажимом кнопки SET значение моментальной
скорости автомобиля вводится в память сис-
темы и становится задаваемым параметром
регулирования.

Ходовая часть

Зафиксированное значение скорости
выделяется на шкале спидометра ярко-
красным светодиодом, причем в его поле
выводится символ "ACC aktiv".

Об активном состоянии системы (ACC aktiv)
свидетельствует слабое свечение всех красных
светодиодов, расположенных между значения-
ми шкалы спидометра 30 и 120 км/ч.

SSP282_060
