Электрогидравлическая система управления,
переключающая передачи с "перекрытием",
выполняет функции обгонных муфт. Устране-
ние последних позволяет освободить место в
KП и снизить ее массу.

Процесс переключения передач производится
по сигналам датчика частоты вращения
входного вала редуктора (G182), обработка
которых позволяет предпринимать соответ-
ствующие мероприятия (например, повышение
давления включения муфт, задержка вклю-
ченной передачи или переход на резервный
режим).

Оценка изменения частоты вращения входно-
го вала в процессе переключения позволяет
непрерывно управлять этим процессом, обес-
печивая необходимое суммирование крутящих
моментов. Управление подачей и давлением
рабочей жидкости в гидроцилиндрах муфт
осуществляется посредством клапанов с
регулируемой пропускной способностью.

Дополнительная информация содержится в
Пособии 284 (Часть 2) на стр. 7.

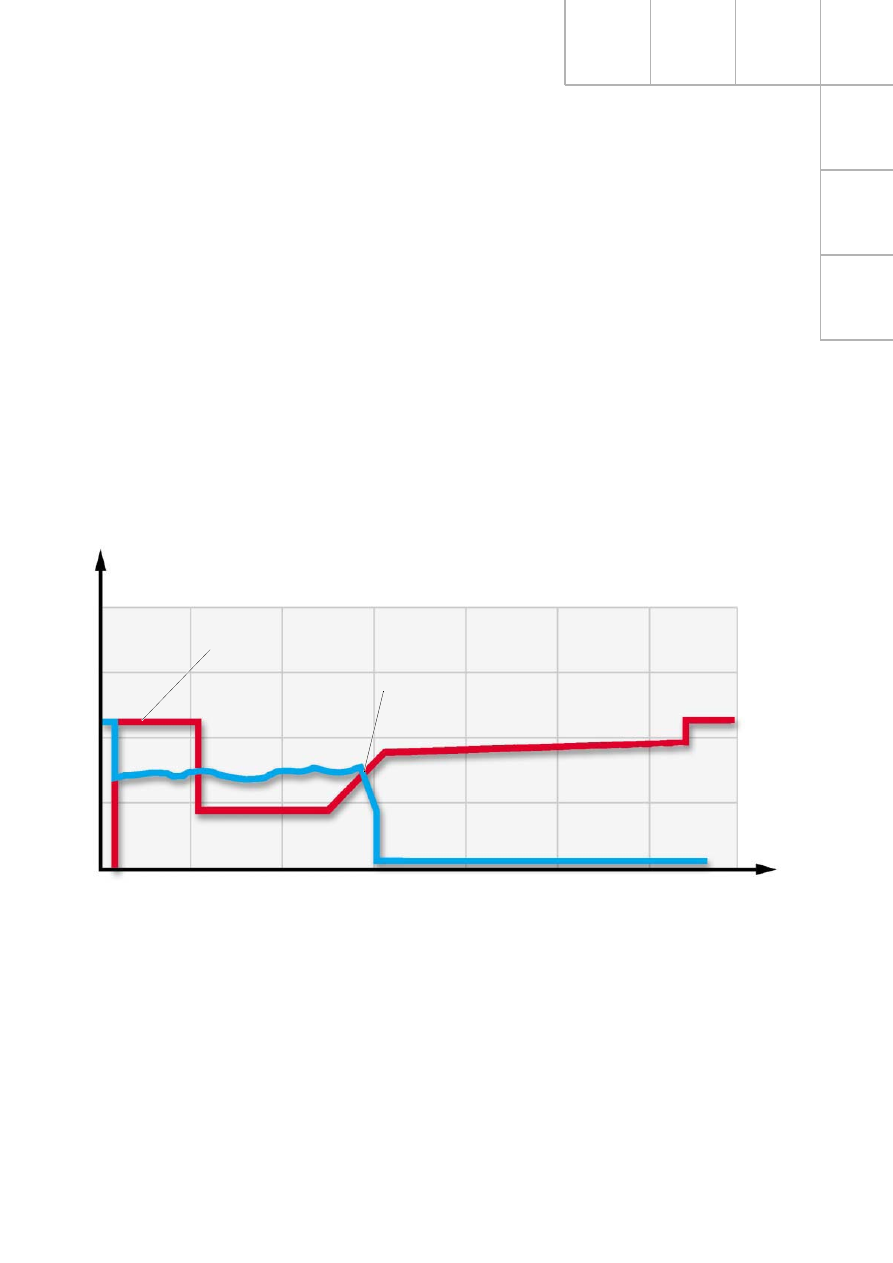

283_055

Давление в выключаемой муфте

Давление во включаемой муфте

Время

ав

ение

Ускоренное наполнение

"Перекрытие"

Узлы коробки передач

Принцип действия

Перед сдвоенным планетарным рядом
Ravigneaux установлен одинарный плане-
тарный ряд, обеспечивающий две частоты
вращения на входе в сдвоенный ряд.

Планетарный редуктор

Выходной вал редуктора постоянно связан с
коронной шестерней ряда Ravigneaux.
Другой особенностью является использование
одних и тех же тормозов и муфт для вклю-
чения различных передач.

Передача мощности с реализацией ряда
передаточных чисел достигается в результате
подвода крутящего момента к различным
компонентам планетарного ряда при одновре-
менном стопорении других его компонентов
или в результате соединения двух компоне-
нтов планетарного ряда.

Преимущества планетарного ряда Лепелетира:

– Очень компактная конструкция, позволя-

ющая уменьшить общую длину KП при
расширенном диапазоне механического
преобразования, увеличенном числе пере-
дач и повышенном крутящем моменте.

– Уменьшенное число деталей, способству-

ющее снижению стоимости изготовления
при существенном снижении массы
конструкции.

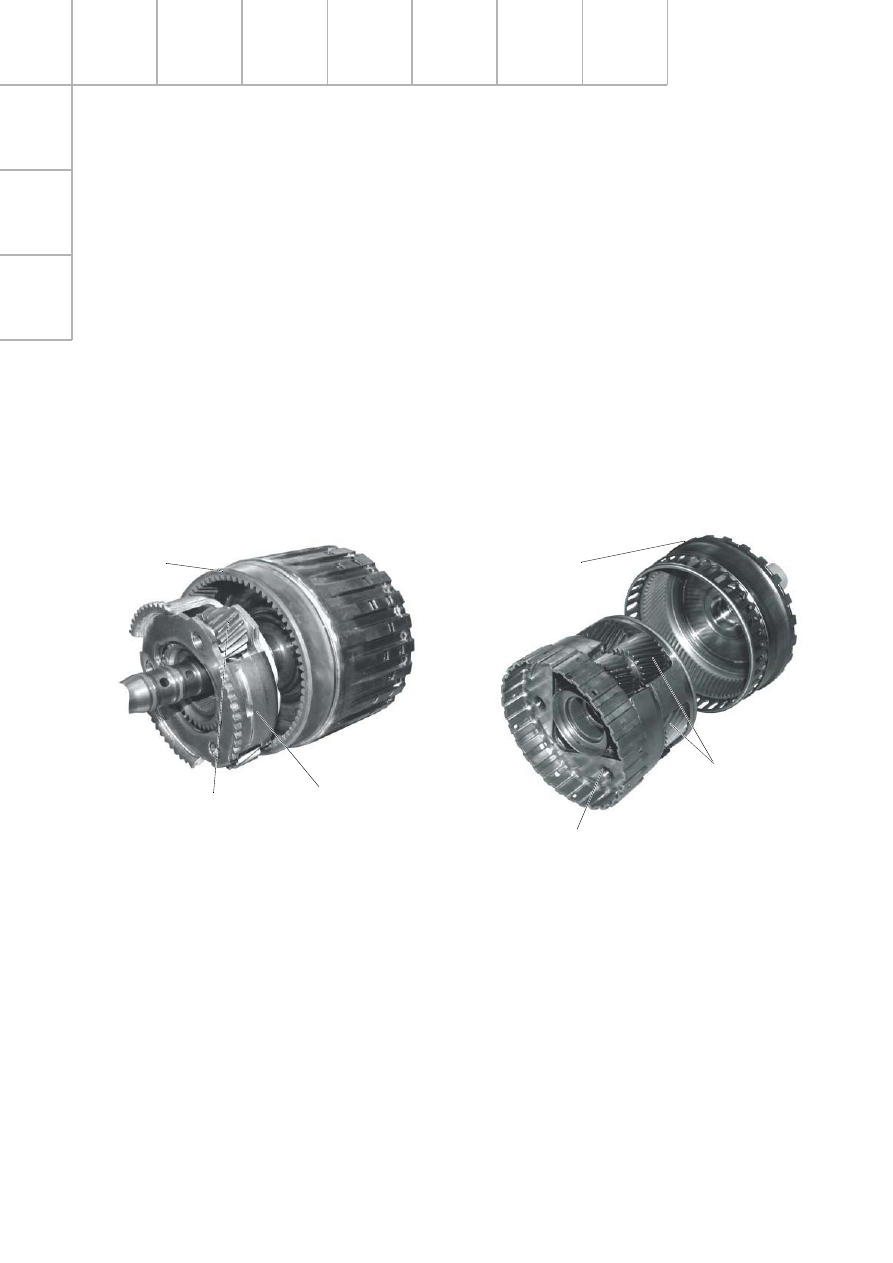

283_036

Первичный (одинарный) планетарный ряд

Kоронная
шестерня

Сателлит

Водило

283_126

Вторичный планетарный ряд
(Ravigneaux)

Kоронная
шестерня

Сателлиты

Водило

Новым узлом KП является так называемый планетарный ряд Лепелетира. Он позволяет
реализовать шесть передач вперед и передачу заднего хода при применении только пяти
элементов переключения (трех муфт и двух тормозов).

283_125

МБГ

к первичной передаче

Ведущий диск

Одинарный планетарный ряд:

Солнечная шестерня (S1) = зафиксирована
Водило (PT1)

= Муфты A/B

Kоронная шестерня (H1)

= Привод от вала

турбины /
Муфта E
Привод

Планетарный ряд Ravigneaux:

Большая солнечная шестерня (S2)= Муфта B

Тормоз C

Малая солнечная шестерня (S3) = Муфта A
Водило (PT2)

= Муфта E

Тормоз D

Kоронная шестерня (H2)

= Выходной

вал

283_057

PT1

283_087

PT1

283_059

PT1

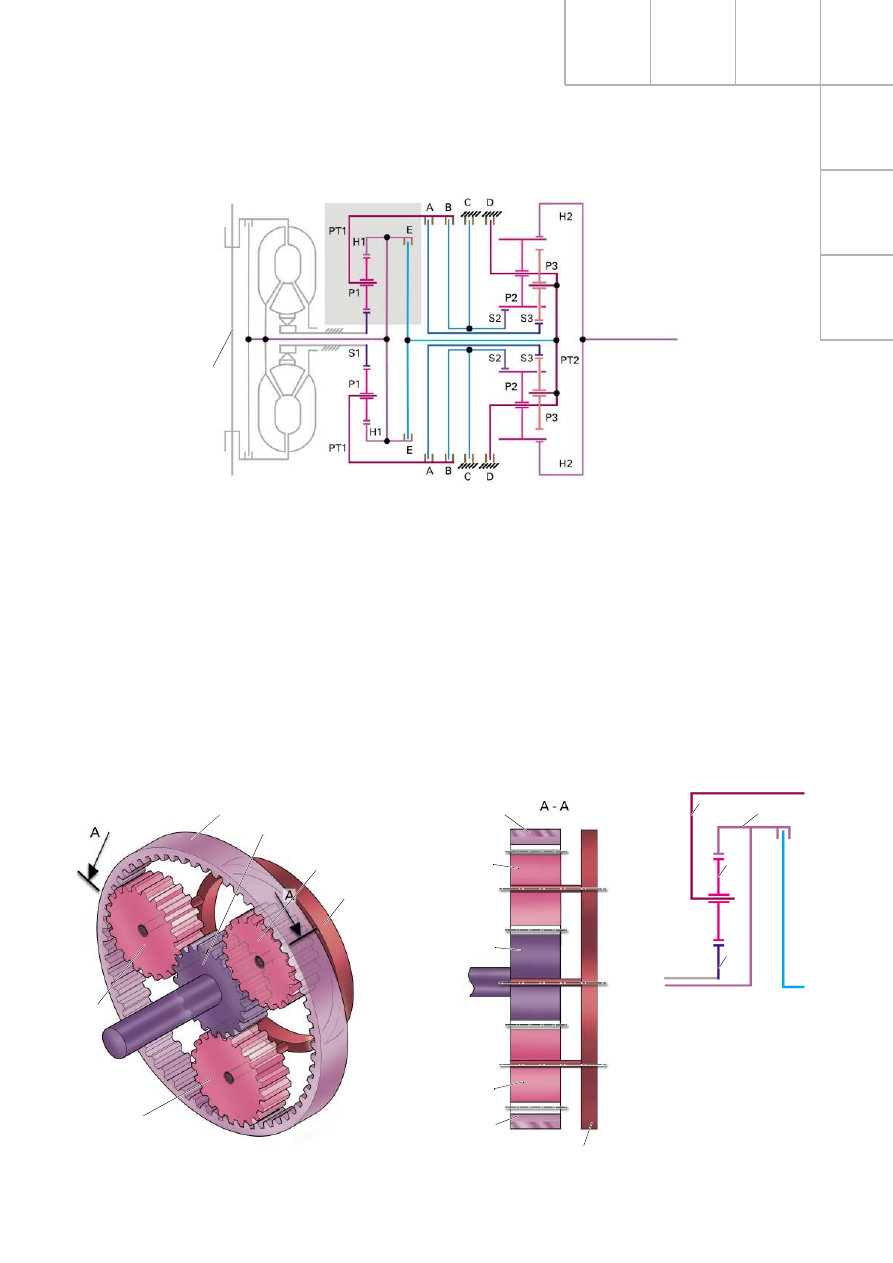

Схема планетарного ряда Лепелетира в KП модели 09E

Наглядное изображение передачи, соответствующее серому полю на рис. 283_125

Узлы коробки передач

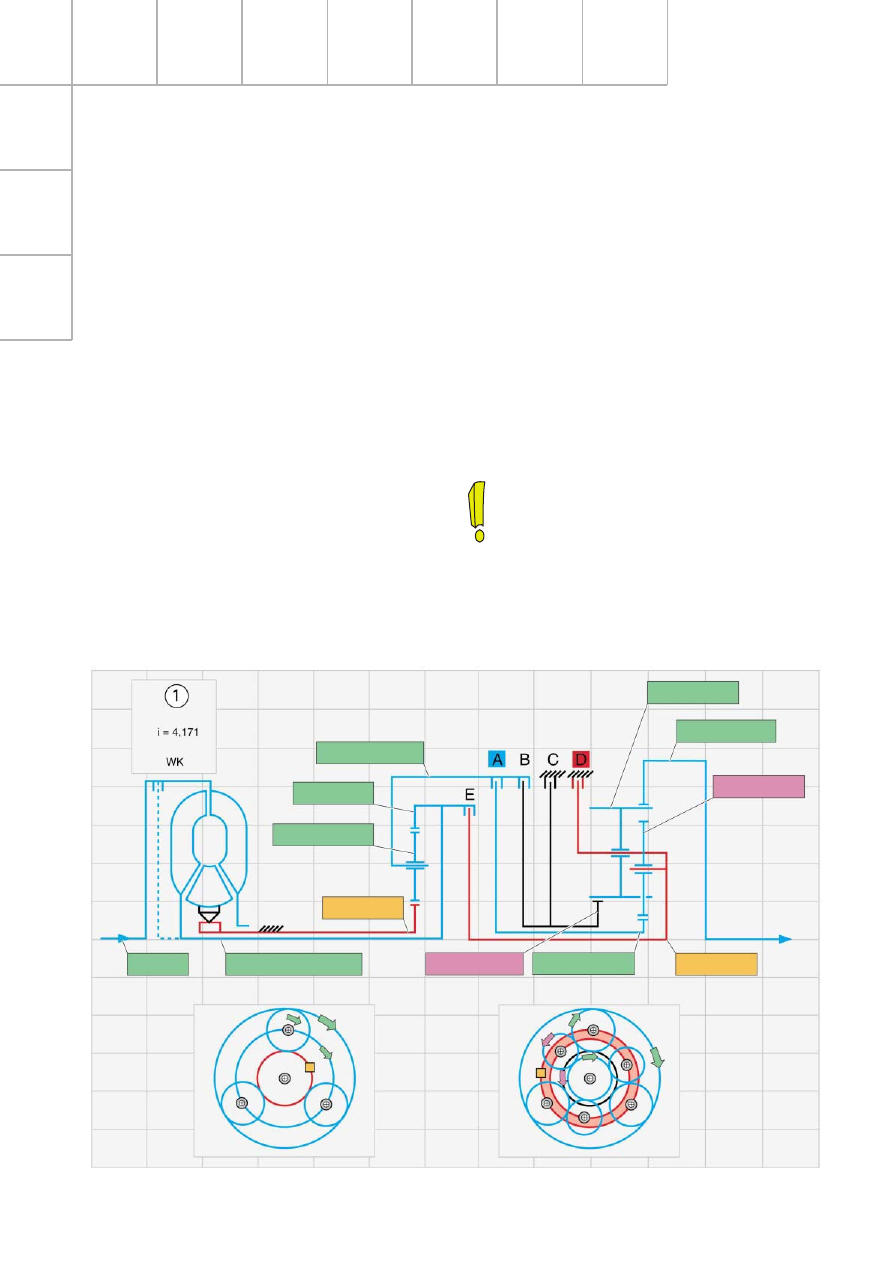

Kомпоненты включения:

муфта A
тормоз D

Kоронная шестерня H1 первичного планетар-
ного ряда приводится от вала турбинного
колеса.

Kоронная шестерня H1 находится в зацепле-
нии с сателлитами P1, которые обкатываются
по неподвижной солнечной шестерне S1.
В результате водило PT1 приводится во
вращение.

Водило PT1 соединено через муфту A с
солнечной шестерней S3, благодаря чему
крутящий момент с него передается на
вторичный планетарный ряд.

Передача крутящего момента на различных передачах

Водило PT2 удерживается на месте тормозом
D. С солнечной шестерни S3 крутящий мо-
мент передается на короткие сателлиты P3
и далее на длинные сателлиты P2.
Неподвижное водило PT2 воспринимает реак-
тивный крутящий момент, а активный момент
передается через коронную шестерню H2 на
выходной вал коробки.

283_070

PT1 = 0,657 об/мин

H1 = 1 об/мин

P1 = 1,520 об/мин

S1 = 0 об/мин

P2 = 0,886 об/мин

H2 = 0,239 об/мин

P3 = 0,849 об/мин

n двигателя

Вал турбины = 1 об/мин

S2 = 0,536 об/мин S3 = 0,657 об/мин

PT2 = 0 об/мин

Для упрощения поток мощности изобра-
жен на рис. схематично.
На приведенных ниже рисунках показа-
на только верхняя часть планетарного
редуктора.

Передача крутящего момента на первой передаче
