20

Системы двигателя

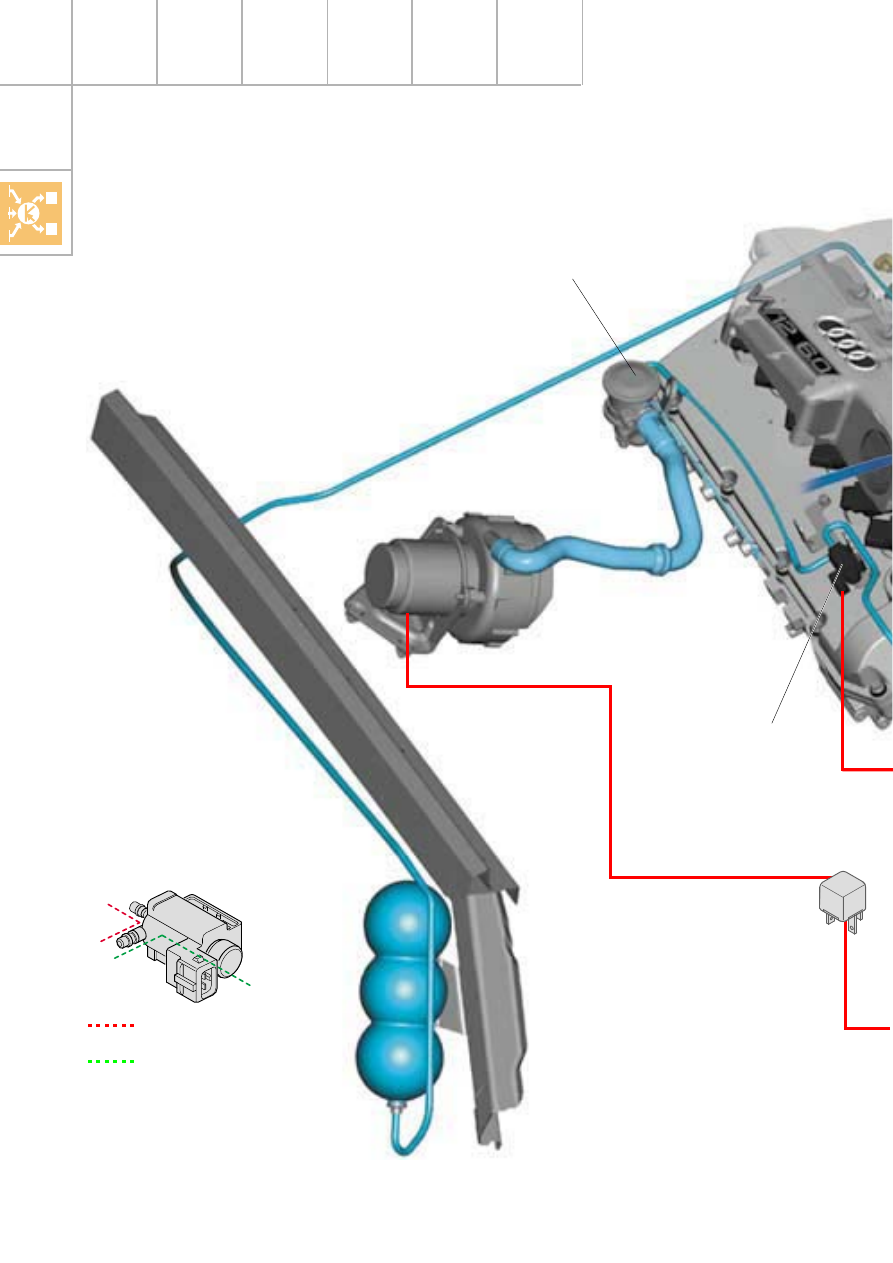

Вакуумный резервуар

Kомбинированный клапан
подачи вторичного воздуха
во второй ряд цилиндров

Kлапан управления
подачей вторичного
воздуха во второй
ряд цилиндров N320

Реле насоса
вторичного воздуха
J545

Насос вторичного
воздуха V189

при подводе напряжения

в обесточенном состоянии

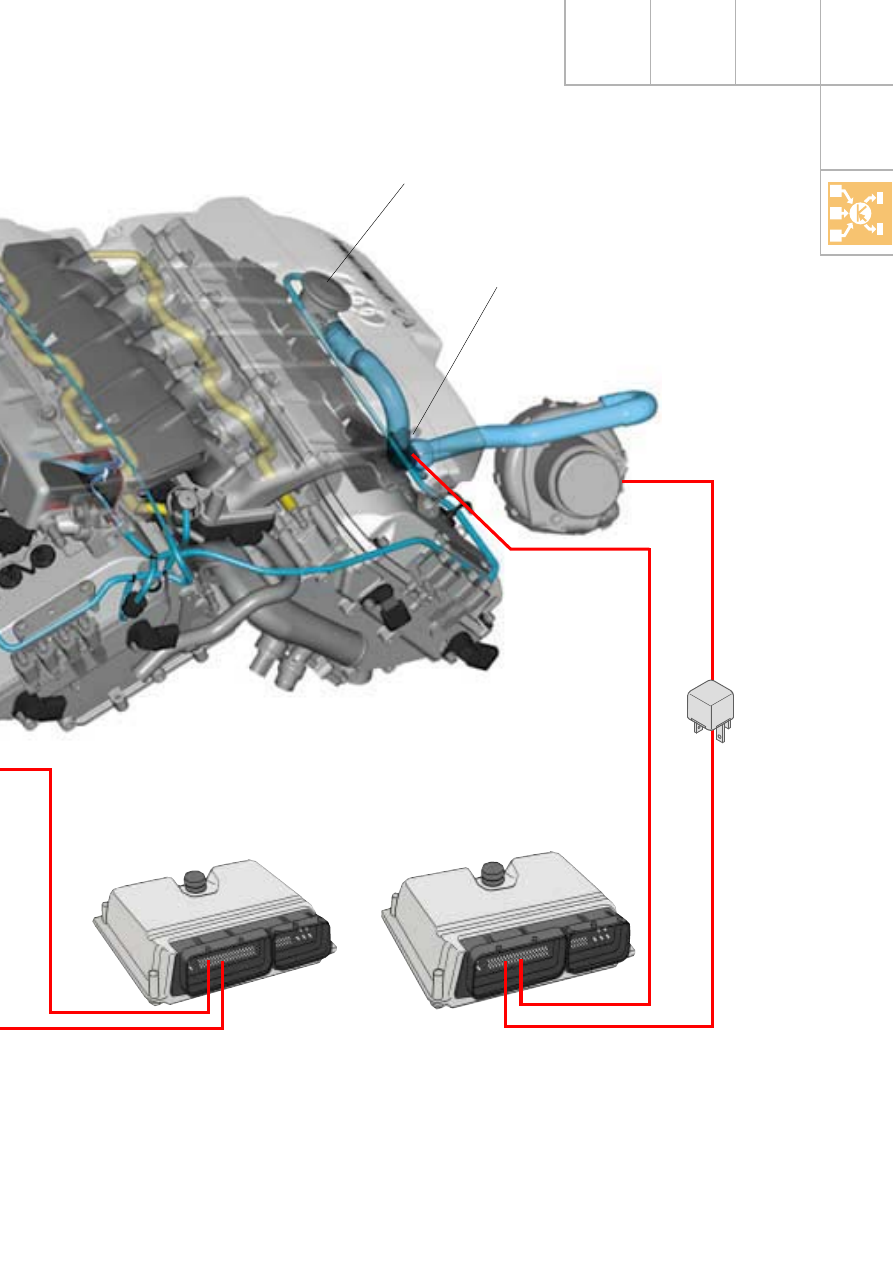

Система подачи вторичного воздуха

Схема подачи вторичного воздуха

21

Kомбинированный клапан
подачи вторичного воздуха
в первый ряд цилиндров

Kлапан управления
подачей вторичного
воздуха в первый
ряд цилиндров N112

SSP268_111

Блок управления
двигателем 2 (J624)

Блок управления
двигателем 1 (J623)

Реле насоса
вторичного воздуха
J299

Насос вторичного
воздуха V101

22

Системы двигателя

SSP268_076

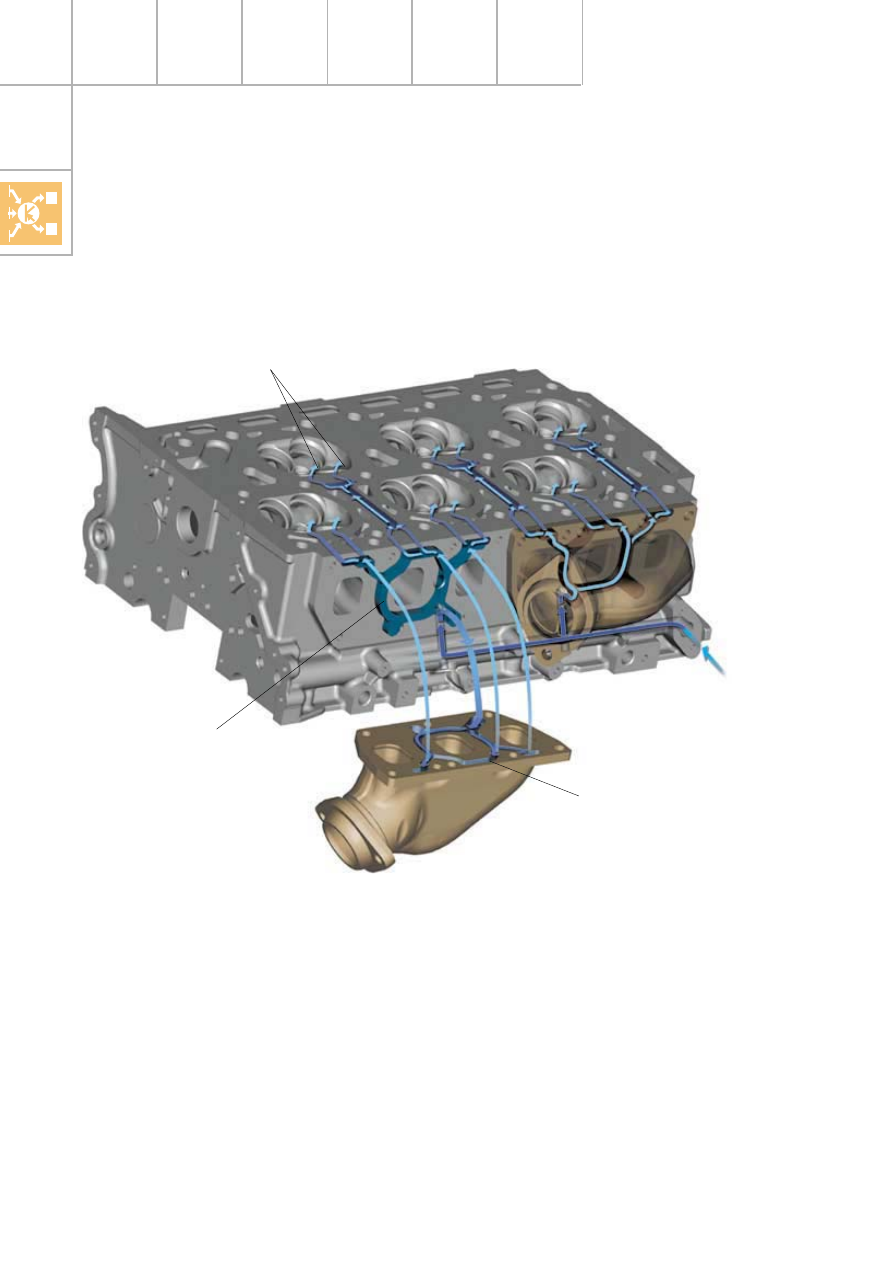

Особенностью данной системы подачи вторич-
ного воздуха является его подвод через ка-
налы, выполненные в выпускном коллекторе,
и последующий возврат в каналы, располо-
женные в головке цилиндров.

Через каналы в головке цилиндров вторич-
ный воздух подается в выпускные каналы
двигателя непосредственно за выпускными
клапанами.

Принцип действия системы подачи вторичного
воздуха и работа ее компонентов подробно
описаны в Пособии по программе самообразо-
вания 217, начиная со стр. 32.

Выход вторичного воздуха
непосредственно у выпускного клапана

Kанал подвода
вторичного воздуха

От комбинированного
клапана вторичного
воздуха

Kанал распределения
вторичного воздуха,
в выпускном коллекторе

23

Выпускная заслонка

Kлапан
управления выпускной
заслонкой N321

Насос вторич-
ного воздуха
V189

Насос вторичного
воздуха V101

Реле насоса
вторичного воздуха
J545

Реле насоса
вторичного воздуха
J299

Обратный
клапан

Вакуумный
резервуар

Kлапан
управления
подачей
вторичного
воздуха 2
(N320)

J624

J623

Kлапан
управления
подачей
вторичного
воздуха 1
(N112)

Kомбинированный
клапан вторичного
воздуха

Aдсорбер с
активированным
углем

Электро-
магнитные
клапаны
продувки
адсорбера
N80 и N333

к ваку-
умному
резервуару

Kомбинированный
клапан вторичного
воздуха

Вакуумный
резервуар

Вентиляция
картера (от
масляного бака)

N320

N112

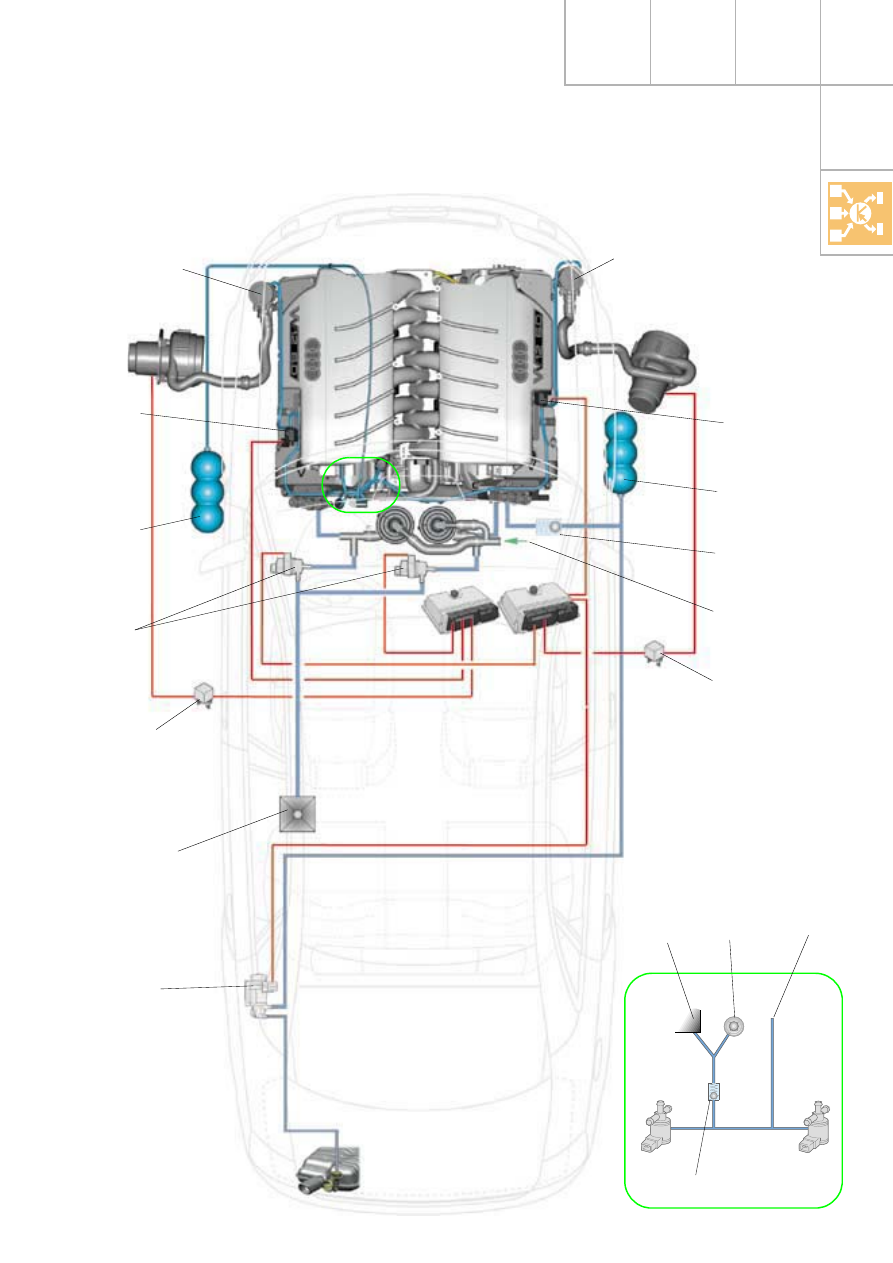

Вакуумная система

Схема вакуумной системы

Регулятор
давления
топлива

Впускной
трубо-
провод

Обратный клапан

SSP268_160
