Снятие и установка головки блока цилиндров 6 и 8-цилиндровых бензиновых двигателей - Ауди А4 2000+ г.в.

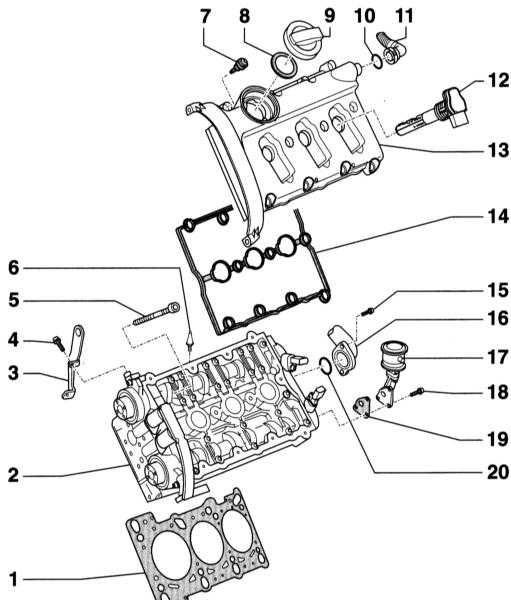

Головка цилиндров. Бензиновый двигатель 3.0 л ASN

3.5.3 Снятие и установка головки блока цилиндров Ауди А4

1 — Прокладка головки цилиндров. Номер должен быть обращён в сторону головки цилиндров
2 — Головка цилиндров. Минимальная высота: 139.25 мм
3 — Проушина
4 — Болт, 23Нм
5 — Болт крепления головки цилиндров
6 — Центрирующий палец впускного трубопровода
7 — Специальный винт, 10Нм
8 — Уплотнение. При наличии повреждений или негерметичности замените
9 — Крышка
10 — Уплотнительное кольцо. Обязательно замените

11 — Шланг вентиляции картера
12 — Катушка зажигания
13 — Крышка головки цилиндров
14 — Уплотнительная прокладка крышки головки цилиндров. При наличии повреждений или негерметичности замените
15 — Винт, 10Нм
16 — Труба охлаждающей жидкости задняя
17 — Комбинированный клапан подачи вторичного воздуха
18 — Винт, 10Нм
19 — Уплотнение. Обязательно замените
20 — Уплотнительное кольцо

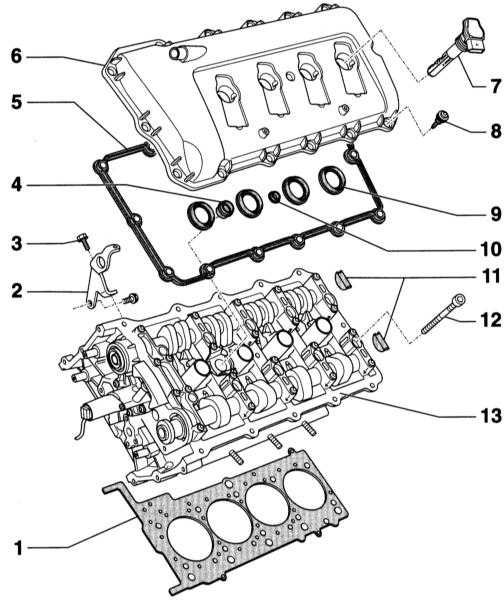

Головка цилиндров (показана правая). Бензиновый двигатель 4.2 л ВВК

1 — Уплотнительная прокладка головки цилиндров. Положение установки: Номер запасной части должен показывать в сторону головки цилиндров. После замены прокладки необходимо заменить охлаждающую жидкость
2 — Проушина
3 — Болт, 22Нм
4 — Уплотнение. При наличии повреждений или негерметичности замените
5 — Уплотнительная прокладка крышки головки цилиндров. При наличии повреждений или негерметичности замените
6 — Крышка головки цилиндров
7 — Катушка зажигания. Для снятия необходим съёмник AUDIТ40039

8 — Специальный винт, 10Нм. При наличии повреждений или негерметичности замените. Затяжка выполняется в последовательности изнутри наружу
9 — Уплотнения для крышки головки цилиндров. При наличии повреждений и негерметичности замените
10 — Уплотнение для крышки головки цилиндров. При наличии повреждений и негерметичности замените
11 — Полукруглое уплотнение. При наличии повреждений и негерметичности замените
12 — Болт крепления головки цилиндров
13 — Головка цилиндров. После замены необходимо заменить охлаждающую жидкость

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Последовательность отворачивания болтов - обратная указанной на сопроводительной иллюстрации: с 8 по 1.

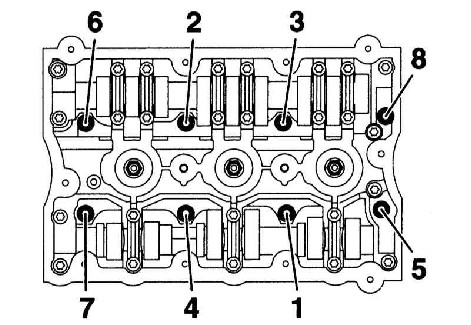

Двигатель 3.0 л

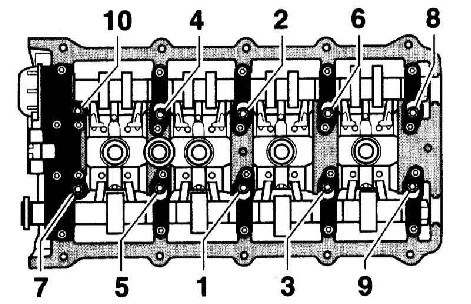

Двигатель 4.2 л

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Перед установкой головки цилиндров поверните коленчатый и распределительный валы в положение ВМТ поршня третьего цилиндра.
Затяните болты крепления головки цилиндров в указанной последовательности приведёнными в Спецификациях усилиями.

Головка цилиндров снимается и устанавливается на снятом двигателе.
