Снятие и установка зубчатого ремня 4-цилиндровых бензиновых двигателей - Ауди А4
2000+ г.в.
Снятие и установка зубчатого ремня
Бензиновый двигатель 1.6 л ALZ

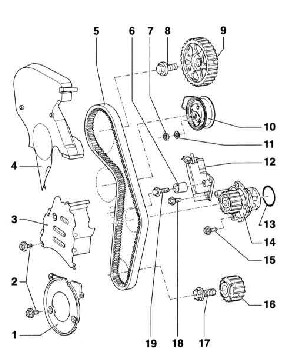

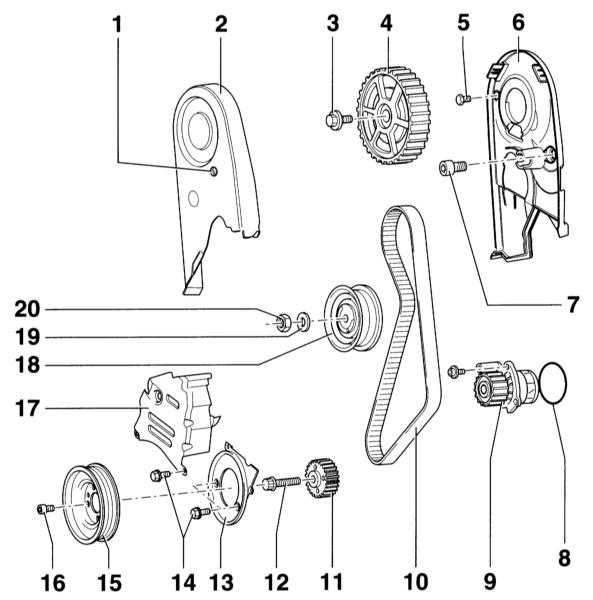

Привод ГРМ. Бензиновый двигатель 1.6 л ALZ
Снятие
Установка (регулировка фаз газораспределения)
|
Если во время проведения ремонта зубчатый ремень снимается
только со колеса распределительного вала, необходима
регулировка фаз газораспределения. |
При повороте распределительного вала без зубчатого ремня не следует
устанавливать какой-либо цилиндр в положение ВМТ. Имеется опасность
повреждения клапанов и/или днищ поршней.
|

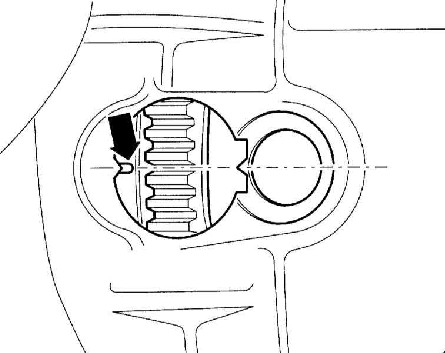

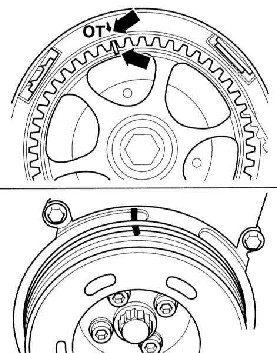

- Поверните
зубчатые колеса так, чтобы совпали метки на
колесе распределительного вала и задней
крышке зубчатого ремня, а также метки колеса
коленчатого вала и нижней крышки зубчатого
ремня. Для этого кратковременно установите
колесо коленчатого вала.
- Наденьте
зубчатый ремень на колесо коленчатого вала.
|
Соблюдайте направление его вращения. |
- Установите
на место центральную и нижнюю крышки
зубчатого ремня и закрепите их.

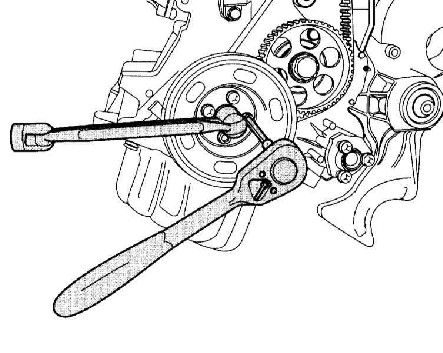

- Установите
колесо коленчатого вала так, чтобы отверстие
на колесе совпало с выступом на колесе
коленчатого вала. В этом положении закрепите
колесо моментом 25Нм.
- Наденьте
зубчатый ремень на натяжной ролик и колесо
распределительного вала.
|
|
Натяжение зубчатого ремня
|
Двигатель должен быть прогрет до температуры не выше
температуры руки. |
|
- Проверьте,
совпадают ли метки на колесе
распределительного вала и задней крышке
зубчатого ремня, а также на колесе
коленчатого вала и нижней крышке зубчатого
ремня.
|
- Перед
натяжением зубчатого ремня поверните
натяжной ролик на эксцентрике с помощью
инструмента Т10020 пять раз в оба
направления до упора.
|
|

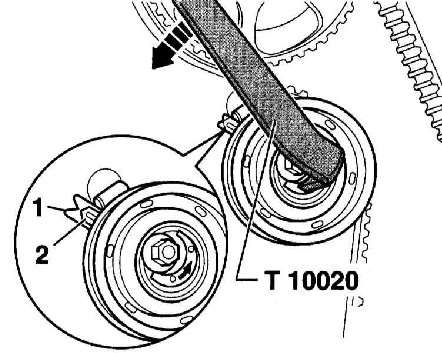

- Поверните
эксцентрик инструментом Т10020 против
часовой стрелки (направление стрелки на
иллюстрации) до упора.
|
- Медленно
натяните зубчатый ремень так, чтобы метка
(1) и указатель (2) стояли напротив друг
друга. При необходимости, воспользуйтесь для
контроля зеркалом.
|
- Удерживая
натяжной ролик в этом положении, затяните
гайку крепления моментом 20Нм.
|
- Поверните
дальше коленчатый вал на два оборота по
направлению вращения двигателя так, чтобы
двигатель остановился в ВМТ первого
цилиндра. При этом важно, чтобы последние
45° вращение совершалось без остановки.
|
- Ещё раз
проверьте натяжение зубчатого ремня:
Указатель и метка должны находиться напротив
друг друга.
|
|
Дальнейшая установка
|

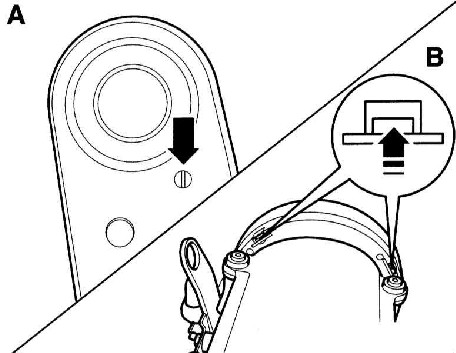

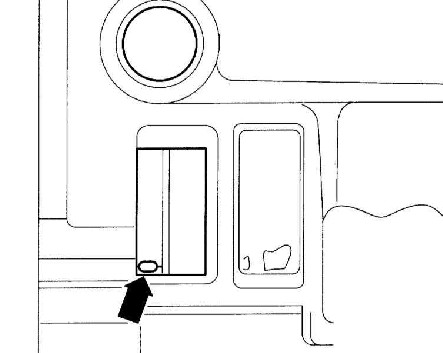

- Закрепите
верхнюю крышку зубчатого ремня. Поверните
поворотный запор по часовой стрелке так,
чтобы шлиц винта занял горизонтальное
положение.
- Закрепите
зажимной элемент клинового ремня моментом 25Нм.
- Наденьте
клиновой ремень, обратитесь к Разделу Снятие
и установка ремня привода вспомогательных
агрегатов.
- Установите
верхнюю крышку двигателя, обратитесь к
соответствующему Разделу.
- Установите
переднюю панель в положение для
обслуживания, обратитесь к Разделу Установка
передней панели в положение для технического
обслуживания.
|
|
Бензиновые двигатели 1.8 и 2.0 л (AVJ, BFB, ALT)

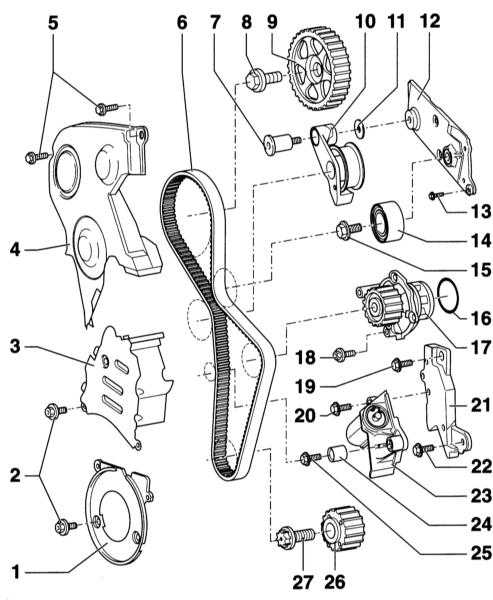

Привод ГРМ.
Бензиновые двигатели 1.8 и 2.0 л (AVJ, BFB, ALT)
|

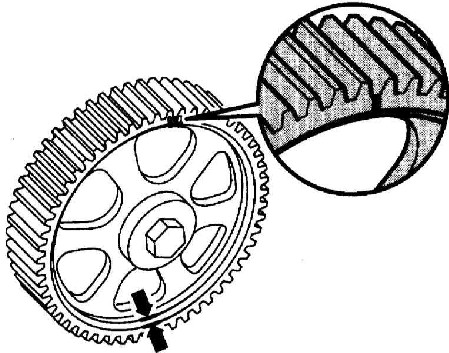

Положение колеса распределительного вала. Узкая стенка
колеса распределительного вала показывает наружу (стрелки),
а метка ВМТ первого цилиндра видна спереди |
Процедуры снятия и установки аналогичны бензиновому двигателю 1.6 л.
Поэтому описываются только отличия.
Снятие
|
Натяжной элемент устройства натяжения зубчатого ремня (А)
имеет масляное демпфирование и может сжиматься только
медленно и под действием равномерной нагрузки. Излишнее
усилие при сжатии может привести к повреждению натяжного
ролика. |
|
- Вставьте
до упора торцевой ключ в шестигранное
отверстие натяжного ролика и поверните
натяжной ролик против часовой стрелки (по
стрелке на сопроводительной иллюстрации)
так, чтобы устройство натяжения можно было
зафиксировать плитами HAZET 2588-2.
|
|
|
Поверните натяжной ролик, не
прикладывая излишнего усилия. |
|
Вставьте до упора торцевой ключ так,
чтобы при повороте не повредить
шестигранник у натяжного ролика. |
|
|
Натяжной элемент зубчатого ремня
имеет масляное демпфирование.
Нажимать на него необходимо медленно
и равномерно. |
|
|

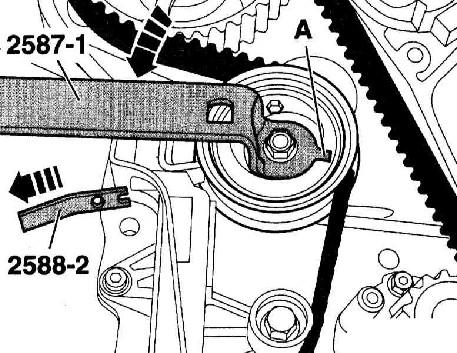

Не следует сгибать упорную лапку (А)
рычага эксцентрика. |
|

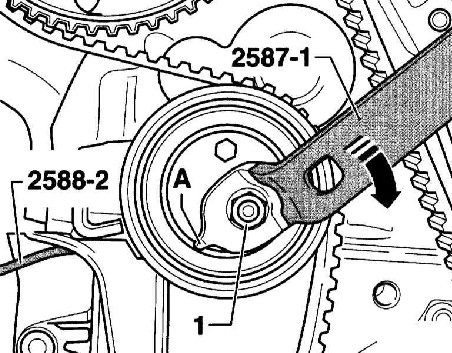

- Для
натяжения зубчатого ремня отпустите гайку
(1) натяжного ролика и поверните эксцентрик
ключом HAZET 2587-1 в направлении стрелки.
|
|
- Если будет
устанавливаться бывший в работе зубчатый
ремень, отметьте на нём мелом или
фломастером направление вращения.
|
- Снимите
зубчатый ремень.
|
|
Установка (регулировка фаз газораспределения)
Установка осуществляется аналогично той же процедуре для бензинового
двигателя 1.6 л.
Натяжение зубчатого ремня
|
Если натяжной элемент зубчатого ремня полностью выдвинут,
его необходимо в установленном положении повернуть назад
вместе с натяжным роликом. Этот процесс может продолжаться
до 5 минут. Излишнее приложение усилия при сжатии может
привести к повреждению натяжного ролика. |
|
- Если
натяжной элемент зубчатого ремня полностью
выдвинут нажмите на натяжной ролик торцевым
ключом против часовой стрелки так, чтобы
поршень натяжного устройства мог
зафиксироваться стопорными пластинками HAZET
2588-2.
|
|

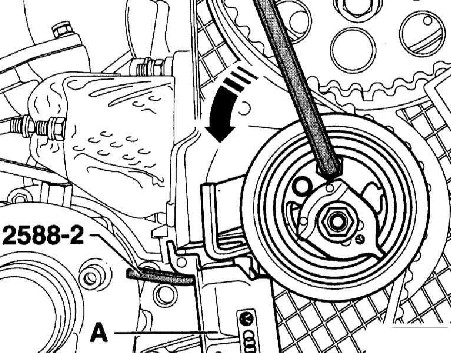

Поворачивайте натяжной ролик
равномерно, не прилагая
значительного усилия. |
|
|
|
Не следует сгибать упорный носик (А)
рычага эксцентрика. |
|

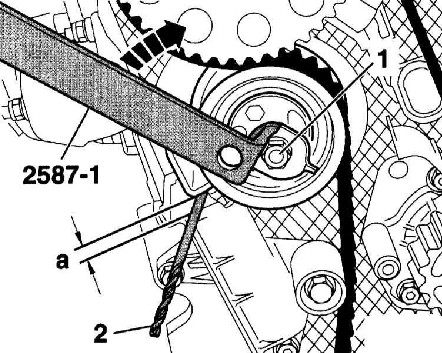

- Поверните
эксцентрик ключом HAZET 2587-1 против
часовой стрелки так, чтобы стопорная
пластинка HAZET 2588-2 могла быть вытянута.
|
|
- Затем
поверните эксцентрик по часовой стрелке так,
чтобы сверло размером а = 8 мм могло пройти
между натяжным рычагом и корпусом натяжного
устройства.
|
|
- Удерживая
в этом положении эксцентрик, затяните гайку
(1) крепления натяжного ролика. После этого
снимите ключ для затяжки гайки.
|
- Проверните
двигатель на два оборота за центральный болт
коленчатого вала (по часовой стрелке) и
снова установите его в ВМТ момента
зажигания.
|
- Проверьте
сверлом размер (а) между натяжным рычагом и
корпусом натяжного устройства. Указанный
размер должен составлять 6 ÷ 10 мм.
|
- Если
размер (а) меньше, ослабьте ремень, сожмите
натяжной элемент и снова натяните зубчатый
ремень.
|
- Если
размер (а) достигнут, завершите процесс
установки.
|
|
Бензиновый двигатель 2.0 л AWA
Привод ГРМ.
Бензиновый двигатель с непосредственным впрыском 2.0 л AWA
Снятие
|
- Снятие и
установка аналогичны тем же процедурам для
бензинового двигателя 1.6 л. Поэтому здесь
описываются только отличия (обратитесь к
иллюстрации выше).
|

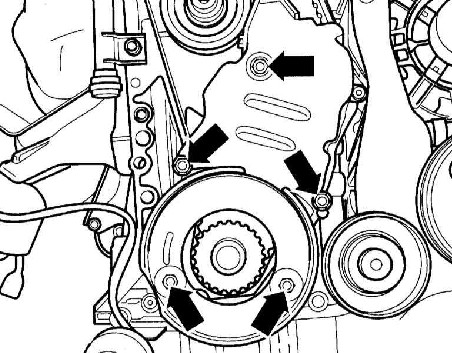

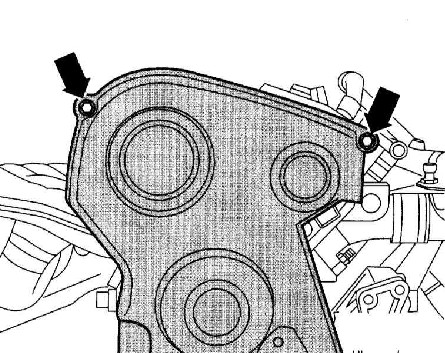

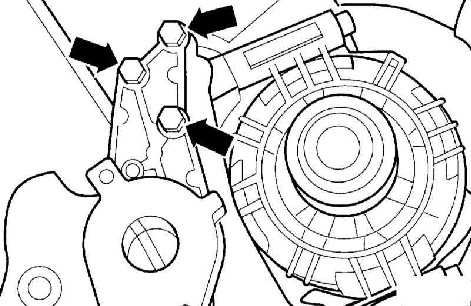

- Отверните
болты крепления вверху и снимите крышку
зубчатого ремня. Указание: Для облегчения
последующей установки пометьте положение в
месте перехода к центральной крышке
зубчатого ремня.
|
|
|
Натяжной элемент устройства
натяжения зубчатого ремня (А) имеет
масляное демпфирование и может
сжиматься только медленно и под
действие равномерной нагрузки.
Излишнее усилие при сжатии может
привести к повреждению натяжного
ролика. |
|

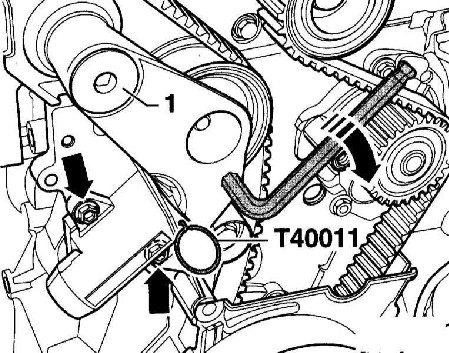

- Нажмите на
натяжной ролик торцевым ключом по часовой
стрелке (стрелка на сопроводительной
иллюстрации) так, чтобы поршень можно было
зафиксировать поршень натяжного устройства
соответствующим штифтом, например, T40011.
|
|
|
Поворачивайте ролик равномерно, не
прилагая чрезмерного усилия. Если
будет устанавливаться прежний
зубчатый ремень, пометьте мелом или
фломастером на правление его
вращения. |
|
- Отверните
держатель с направляющим роликом (1).
Стрелкой указаны болты крепления демпфера
натяжного устройства ремня.
|
- Снимите
зубчатый ремень.
|
|
|
Установка (регулировка фаз газораспределения)
Установка осуществляется аналогично той же процедуре для бензинового
двигателя 1.6 л.
В итоге установите и закрепите держатель с направляющим роликом и
дистанционную шайбу (11), обратитесь к иллюстрации Привод
ГРМ. Бензиновый двигатель с непосредственным впрыском 2.0 л AWA.
Натяжение зубчатого ремня
|
- Поверните
натяжной ролик торцевым ключом по
направлении часовой стрелки так, чтобы можно
было вынуть стопорный штифт.
|
- Медленно
поверните натяжной ролик торцевым ключом
против часовой стрелки и таким образом
натяните зубчатый ремень.
|
|
Если натяжной элемент зубчатого
ремня полностью выдвинут, его
необходимо в установленном положении
повернуть назад вместе с натяжным
роликом. Этот процесс может
продолжаться до 5 минут. Излишнее
приложение усилия при сжатии может
привести к повреждению натяжного
ролика. |
|
- Если
натяжной элемент зубчатого ремня полностью
выдвинут нажмите на натяжной ролик торцевым
ключом против часовой стрелки так, чтобы
поршень натяжного устройства мог
зафиксироваться соответствующим штифтом,
например, Т40011.
|
|
Поворачивайте натяжной ролик
равномерно, не прилагая
значительного усилия |
|
|
|
