12.2.2.3. ПРОВЕРКА ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА

ОБЩИЕ СВЕДЕНИЯ

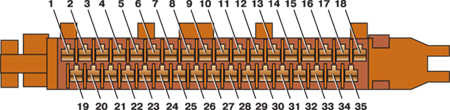

Номера контактов соединительной колодки блока управления



ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить колодки серого цвета. 2. Омметром измерить сопротивление между контактами «1» и «2», оно должно быть примерно 1 кОм. Если сопротивление отличается от указанного, нужно заменить датчик. 3. После этого измерить сопротивление между контактами «1» и «3», затем между контактами «2» и «3». В обоих случаях омметр должен показать нуль. Если есть хоть какое-нибудь сопротивление, заменить датчик частоты. 4. Проверить проводку между колодкой датчика частоты и колодкой блока управления зажиганием. Для этого отсоединить от блока соединительную колодку. 5. Омметром измерить сопротивление между контактами «1» и «29», потом между «2» и «11» и, наконец, между «3» и «28» (см. рис.Номера контактов соединительной колодки блока управления. 6. Во всех случаях сопротивление должно быть равно нулю. Если омметр показывает какое-нибудь сопротивление, значит в проводке имеется обрыв.
