12.2.1. Транзисторная система зажигания
12.2.1.1. СНЯТИЕ И УСТАНОВКА РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ
| ОБЩИЕ СВЕДЕНИЯ |

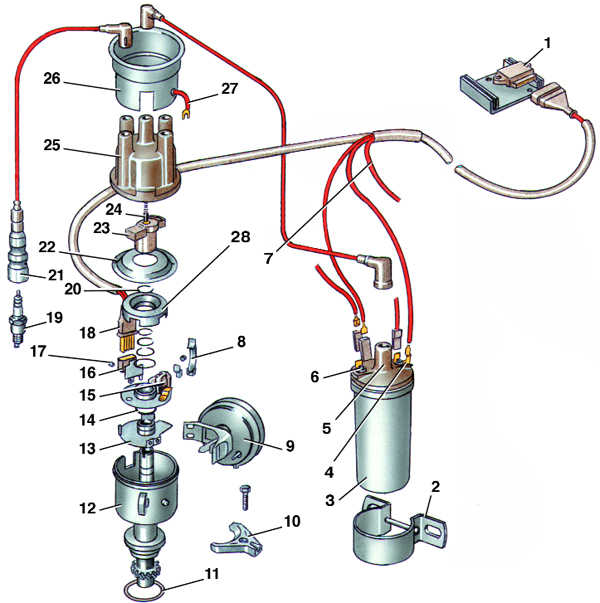

Элементы транзисторной системы зажигания
 |
|
1 – коммутатор;
2 – кронштейн катушки; 3 – катушка зажигания; 4 – клемма «15» (+); 5 – клемма «4»; 6 – клемма «1» (–); 7 – провод к «минусовой» клемме аккумуляторной батареи; 8 – пружина крепления крышки распределителя; 9 – вакуум-корректор; 10 – держатель распределителя; 11 – прокладка; 12 – корпус распределителя; 13 – неподвижная пластина; 14 – шайба; |
15 – датчик Холла (датчик управляющих импульсов) 16 – гнездо колодки; 17 – винт; 18 – соединительная колодка; 19 – свеча зажигания; 20 – стопорное кольцо; 21 – наконечник свечи; 22 – противопыльный экран; 23 – бегунок; 24 – контактный уголек; 25 – крышка распределителя; 26 – экран; 27 – провод на «массу»; 28 – якорь |
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||||||||
|
||||||||||||||||||||||
