12.1.5.19. ПРОВЕРКА ДАТЧИКА УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ
Если при перегреве двигателя в моделях с бензиновыми двигателями
(стрелка указателя температуры охлаждающей жидкости находится в
красной зоне) лампа перегрева охлаждающей жидкости не
загорается, нужно проверить датчик указателя температуры
охлаждающей жидкости.
Если при перегреве двигателя в моделях с дизельными двигателями
стрелка указателя температуры охлаждающей жидкости не уходит
вправо, нужно проверить датчик указателя температуры охлаждающей
жидкости.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоединить
колодку с проводами от датчика температуры
охлаждающей жидкости. |
Модели с бензиновыми двигателями |
2. Замкнуть
желто-синий провод на «массу» с помощью
дополнительного провода и включить зажигание.
Если загорится контрольная лампа температуры
охлаждающей жидкости на комбинации приборов, то
датчик неисправен и его надо заменить. |
3. Если
лампа не загорелась, проверить ее. Для этого
нужно снять комбинацию приборов (см. подраздел
12.1.5.15). |
|
4. Если
лампа не перегорела, проверить электрическую
цепь. Для этого отсоединить провод от
«минусовой» клеммы аккумуляторной батареи. Затем

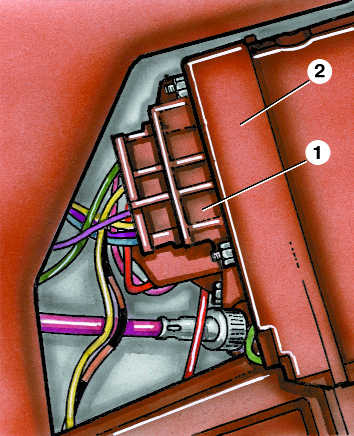

отсоединить 12-контактную колодку (1) от
комбинации приборов (2) и проверить
сопротивление цепи с помощью омметра, подключив
его к контакту «2» колодки 1 и желто-синему
проводу, подсоединенному к датчику.
Сопротивление должно быть равно нулю. Если оно
равно бесконечности, в цепи имеется обрыв. |
Модели с дизельными двигателями |
5. Замкнуть
желто-синий провод на «массу» с помощью
дополнительного провода и включить зажигание.
Если стрелка указателя температуры охлаждающей
жидкости на комбинации приборов отклонится
вправо, то датчик неисправен и его надо
заменить. |
6. Если
стрелка не отклонилась вправо, нужно проверить
электрическую цепь. Для этого отсоединить провод
от «минусовой» клеммы аккумуляторной батареи.
Затем отсоединить 12-контактную колодку от
комбинации приборов и проверить сопротивление
цепи с помощью омметра, подключив его к контакту
«2» колодки и желто-синему проводу,
подсоединенному к датчику. Сопротивление должно
быть равно нулю, если оно равно бесконечности, в
цепи имеется обрыв. |
7. Если
обрыва в цепи нет, значит неисправен указатель
уровня топлива и его нужно заменить. |
|
