11.12. Наружная ручка двери Audi
100

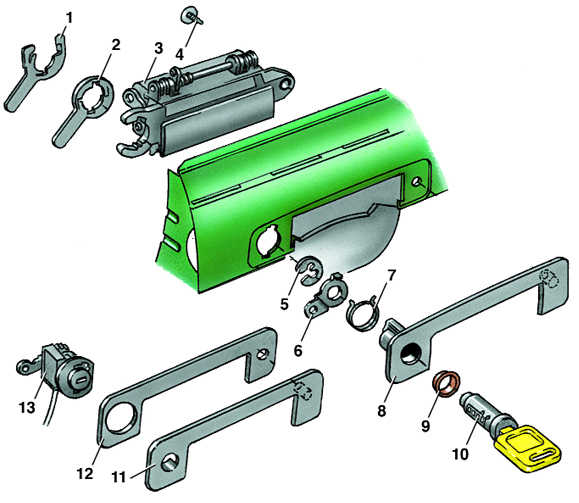

Наружная ручка замка двери
1,2 – поворотные скобы;
3 – ручка;
4 – винт;
5 – стопорное кольцо;
6 – приводной рычаг;
7 – пружина;
|
8
– кожух;
9 – уплотнительное кольцо;
10 – цилиндр замка;
11 – кожух;
12 – прокладка;
13 – цилиндр замка |

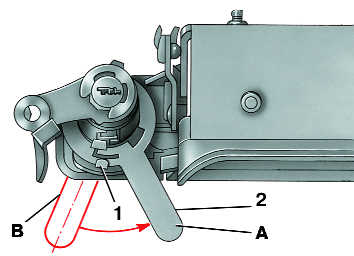

Установка поворотной скобы
|
1 –
углубление в ручке замка;
2 – скоба;
А, В – положения скобы при установке |
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
Модели выпуска до декабря 1987 г. |
1. Подцепить
отверткой переднюю часть декоративной накладки ручки и снять
ее. |
2. Вывернуть
винт крепления ручки, расположенный под накладкой. |
3. Открыть
дверь и вынуть резиновую заглушку, расположенную в районе
замка. |
4. Вывернуть
два винта крепления ручки. |
5. Вытянуть
осторожно на себя ручку из двери, выведя крючок в передней
части из отверстия двери. |
6. Отсоединить
тяги от ручки, приподняв с помощью отвертки держатель, и
снять наружную ручку двери. |
Модели выпуска с декабря 1987 г. |
7. Отсоединить
от ручки тягу блокировки замка и исполнительную тягу. |
8. Снять
скобы, повернув их на 65°. |
9. Вывернуть
винт и снять ручку. |
|
Разборка (снятие цилиндра выключателя замка)
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Вставить
ключ в выключатель замка. |
2. Вывернуть
винт крепления и вынуть эксцентрик цилиндра выключателя
замка с пружиной. |
3. Вынуть
цилиндр выключателя замка с ключом. |
4. Обмотать
цилиндр изоляционной лентой и только после этого вынуть из
него ключ. В противном случае из цилиндра выпадут сувалды. |
|
Сборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Вставить
цилиндр выключателя замка в ручку. |
|
2. Установить
пружину (1). Для этого сжать ее и надеть один ее конец на
выступ (2). |
3. Установить
эксцентрик на четырехгранник до упора. При этом следить,
чтобы выступ находился между концами пружины. |
4. Ввернуть
винт крепления. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
Модели выпуска до декабря 1987 г. |
1. Вставить
крючок на передней части ручки в отверстие двери и
подсоединить к ручке тяги с помощью отвертки. При этом
наконечник прямой тяги надеть на металлический шаровой
палец, а наконечник изогнутой тяги – на пластмассовый
шаровой палец. Зафиксировать тяги держателями. |
2. Вставить
окончательно наружную ручку в дверь с прокладкой. |
3. Ввернуть
винты крепления ручки. |
4. Установить
резиновую заглушку. |
5. Установить
декоративную накладку. |
6. Проверить
работу ручки. Замок должен легко отпираться и надежно
запираться. |
Модели выпуска с декабря 1987 г. |
7. Установить
ручку в обратном порядке снятия. |
8. При
этом установить скобу в положение В, а затем повернуть ее в
положение А. |
|
9. Углубление
в ручке должно войти в зацепление со скобой. Концы пружины
(1) в сжатом состоянии должны находиться слева и справа от
приводного рычага (2). |
|
