Ауди 100. Обивка двери (автомобили выпуска до декабря 1987 г.)

11.9. Обивка двери (автомобили выпуска до декабря 1987 г.) Audi 100

ОБЩИЕ СВЕДЕНИЯ

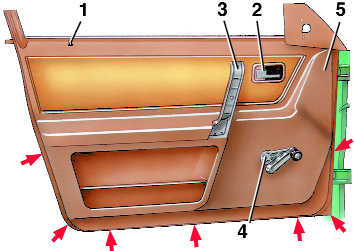

Передняя дверь

1 – кнопка блокировки замка;

2 – розетка внутренней ручки замка двери;

3 – поручень;

4 – ручка стеклоподъемника;

5 – внутренняя обивка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять внутреннюю накладку зеркала заднего вида.
2. Отвернуть кнопку блокировки замка двери.
3. Отвернуть кнопку блокировки замка двери.
4. Снять с помощью отвертки заглушку винта и, вывернув винт крепления, снять розетку внутренней ручки замка двери.
5. Снять декоративную накладку поручня, подцепив ее отверткой, вывернуть винты крепления и снять поручень.
6. Снять ручку стеклоподъемника. Для этого отжать вниз накладку ручки и вывернуть винт крепления ручки.
7. Вывернуть по одному винту бокового верхнего крепления с обеих сторон обивки.
8. Вывернуть винт центрального крепления обивки, расположенного под внутренней ручкой.
9. Отжать с помощью отвертки пистоны нижнего крепления и снять обивку вверх.
10. При необходимости снять защитную пленку, предварительно вынув три верхних пистона ее крепления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить, если снималась, защитную пленку, закрепив ее сверху пистонами. Поврежденную пленку заменить.

2. Установить обивку и защелкнуть все нижние пистоны ее крепления.

3. Ввернуть винт центрального крепления обивки.

4. Ввернуть по одному винту бокового верхнего крепления с обеих сторон обивки.

5. Установить ручку стеклоподъемника.

6. Установить поручень, ввернуть винты его крепления и вставить декоративную накладку.

7. Установить розетку внутренней ручки замка двери.

8. Завернуть кнопку блокировки замка.

9. Установить внутреннюю накладку зеркала заднего вида.
