1. Снять
масляный картер (см. пп.
1–5 подраздела 3.1.2.13). |
|
2. Отвернуть
болты крепления и снять масляный насос с
маслоприемником. |
|
3. Отвернуть
два болта и снять крышку насоса. |
|
4. Вынуть
вал привода и ведущую шестерню насоса. |
|
5. Снять
маслоприемник и вынуть сетчатый фильтр. |
|
6. Промыть
все детали насоса в бензине. |
 |
 |
|

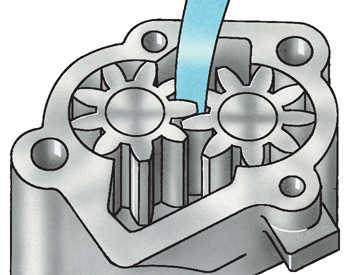

7. Проверить
зазор между зубьями шестерен, как показано на
рисунке слева. Номинальный зазор равен 0,05 мм,
предельно допустимый – 0,2 мм. Проверить зазор
между шестерней и корпусом насоса, он должен

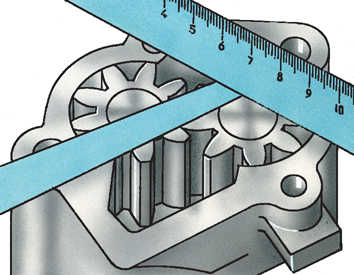

быть равен 0,15 мм. Проверить осевой зазор
шестерен, как показано на рисунке справа. Он
должен быть не более 0,15 мм. |
|
8. После
замены дефектных деталей смазать все детали
насоса моторным маслом. |
|
9. Собрать
и установить насос в обратном порядке. |
