61

DISPLAY

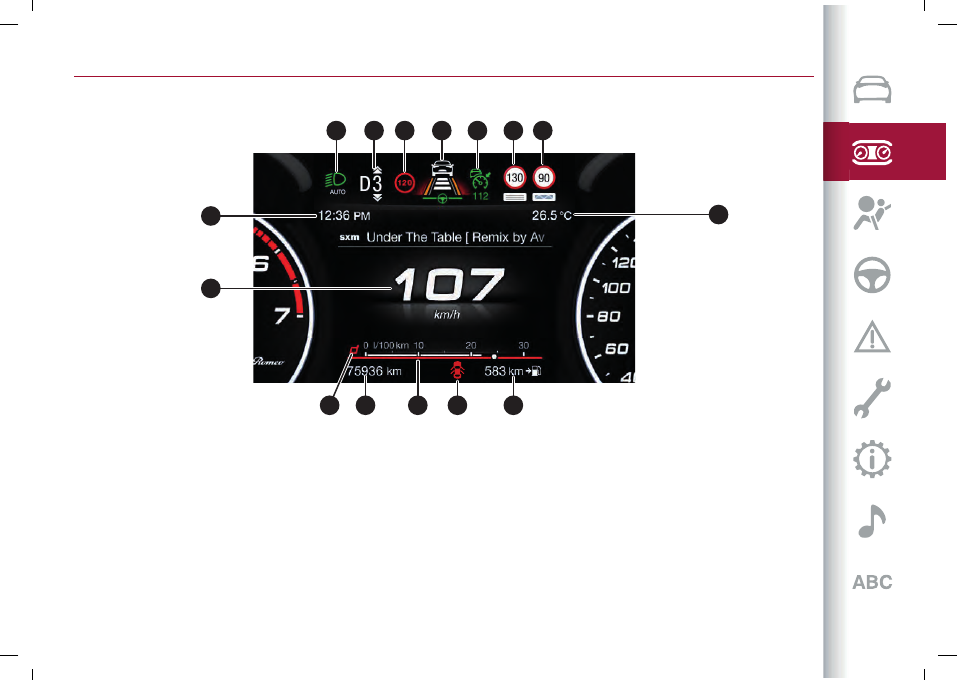

INFORMATION ON THE DISPLAY

 

1

2

3

4

5

6

7

8

10

9

11

12

13

14

15

79

05036S0166EM

1. External lights (low beam/high beam) display 2. Transmission, front and side anti-collision system, and Cruise Control information

3. Speed Limiter display 4. Driving assistance systems (FCW, LDW or LKA, HAS, ACC) information display 5. Active Cruise Control

(ACC) or Cruise Control (CC) information display 6. Traffic Sign Recognition (TSR) or Speed Limiter information display 7. Traffic

Sign Recognition (TSR) information display 8. Time 9. External temperature 10. Main display area: car speed display, Trip Computer

information, etc ... 11. Driving mode display (Alfa DNA system) 12. Distance covered in km (or miles) display (milometer) 13. Fuel

consumption graphic bar 14. Warning indications display (e.g. danger of ice, open doors, ABS operation, etc.) 15. Range

 KNOWING THE INSTRUMENT PANEL

62

DISPLAY DESCRIPTION

Gearbox information

Shows the following information related

to the transmission operation mode (M,

P, R, N, D).
In automatic driving mode (D), when

changing gear using the steering wheel

lever (where provided), or manual driving

(mode M, it also show the gear engaged

with a number.
In manual driving mode (M), it also shows

when to shift gear up or down.

Front, side anti-collision systems,

Cruise Control

Displays the operation the following

modes:

Forward Collision Warning (FCW)
Lane Departure Warning (LDW)
Lane Keeping Assist (LKA)
Cruise Control (CC) or Active Cruise

Control (ACC) (where provided)
For further information, see relevant

paragraphs.

Speed limit

Shows information regarding the Speed

Limiter function. For further information,

see relevant paragraph.

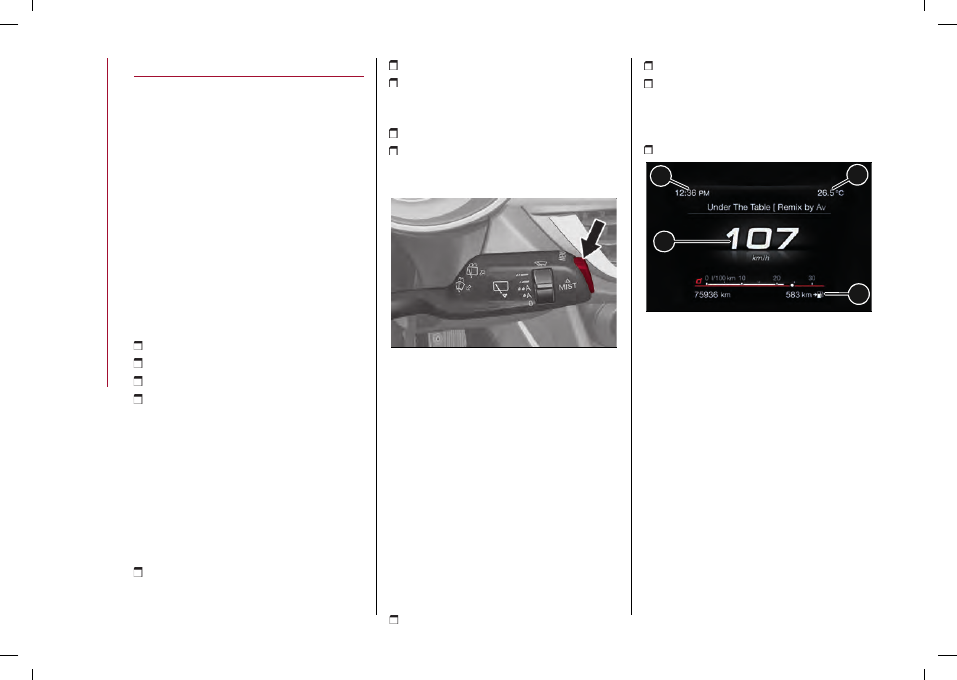

Reconfigurable main area

The following screens may appear:

Home

Trip A
Trip B (this can be

activated/deactivated on the Connect

system)

Performance
Alternative Performance

The screens can be selected, on rotation,

by pressing the button shown in fig. 80.

80

05036V0002EM

Depending on the chosen driving mode

(Dynamic, Normal, Advanced Efficiency),

which can be selected through the “Alfa

DNA™” system, the screens may be

graphically different.
The navigation instructions and call

information can be repeated on the

Connect system display and also in this

area of the display. These functions can

be set on the Connect system.

Home

The parameters shown on the display,

for the modes: Dynamic, Normal and

Advanced Efficiency are:

Time (1) fig. 81 .

External temperature (2)
Current speed (3) (shown only if

the repeat mode of the “Navigation”

and “Phone” functions have not been

previously activated)

Range (4)

1

3

2

4

81

05036S0167EM

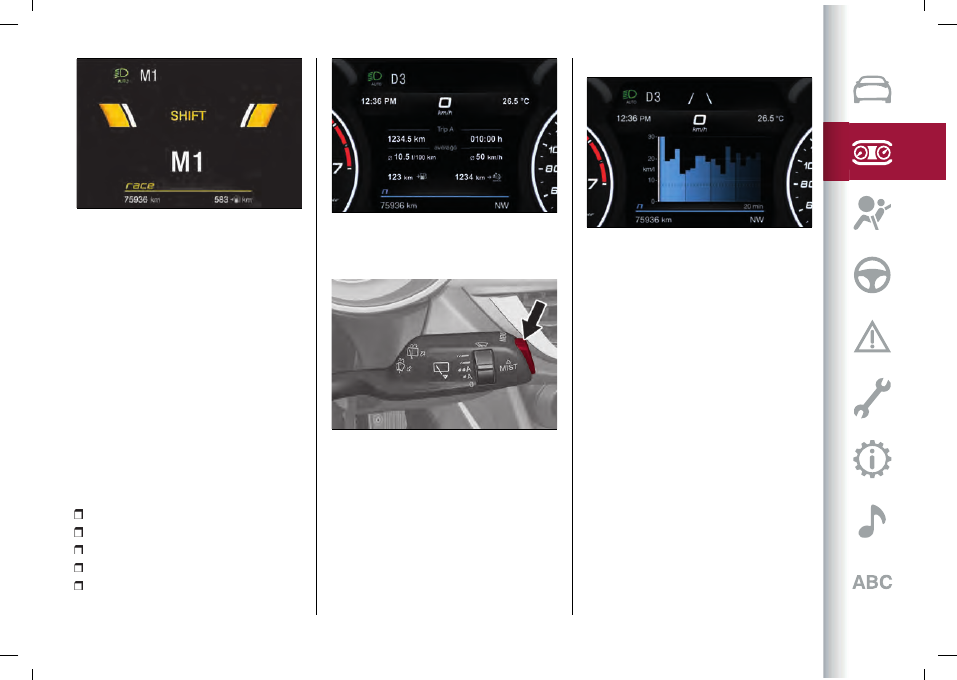

In RACE mode (where provided) the

consumption indication index is not

active and a sports gearshift indicator is

displayed.
The sports gear change indicator is

represented by three yellow segments
fig. 82.
The two white notches which are shown

at the third segment blink to indicate the

need to shift gear.

63

82

05036S0177EM

Trip A and B

For all driving modes (“Dynamic”,

“Normal” and “Advanced Efficiency”),

with the ignition device ON, the "Trip

computer" can be used to display the

values related to the car’s operating

state.
This function is characterised by two

separate records, called "Trip A" and

"Trip B" (the latter can be deactivated

by Connect system), where the car’s

"complete missions" (journeys) are

recorded in a reciprocally independent

manner.
"Trip A” and "Trip B” are used to display
the values relating to fig. 83:

Travel Distance
Average fuel consumption
Average Speed
Active trip
Fuel level gauge

83

05036S0122EM

To reset the values, press and hold down
the button on the right stalk fig. 84.

84

05036V0002EM

Performance

The displayed parameters vary

depending on the active mode. The

modes can be selected through the “Alfa

DNA™” system and are as follows:

Normal

85

05036S0168EM

The screen graphically reproduces

some parameters closely linked to the

efficiency of the driving style, with a view

to limiting consumption.

 KNOWING THE INSTRUMENT PANEL

64

1

2

3

86

05036S0169EM

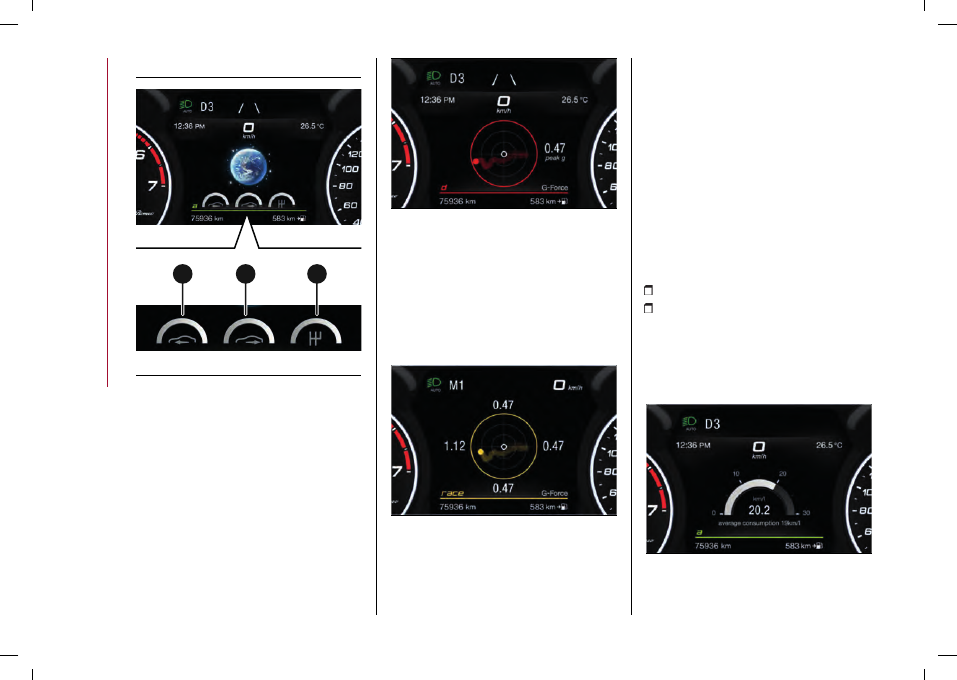

On the screen the three central icons

indicate the effectiveness of the driving

style linked to the parameters of:

acceleration (1), deceleration (2) and gear

shift (3) with a view to reducing fuel

consumption.
The graphic bar below the icons shows

current consumption and the green line

represents the optimal area. The globe

lights up gradually according to lower

consumption.

Dynamic

87

05036S0170EM

The displayed parameters are related

to car stability, the graphs illustrate

the trend of the longitudinal/lateral

accelerations (G-meter information),

considering gravity acceleration as a

reference unit.
Lateral acceleration peaks are also

indicated.

Race

(where provided)

88

05036S0171EM

The displayed parameters are related

to car stability, the graphs illustrate

the trend of the longitudinal/lateral

accelerations (G-meter information),

considering gravity acceleration as a

reference unit.
Lateral and longitudinal acceleration

peaks are also indicated.

Alternative Performance

The displayed parameters vary

depending on the active mode. The

modes can be selected through the “Alfa

DNA™” system and are as follows:

Normal and Advanced Efficiency

The display fig. 89 graphically shows the

values of:

instantaneous consumption;
average fuel consumption (based on

"Trip A");
Below a certain speed value, when the

accelerator pedal is not pressed or in the

event of failure, dashes are displayed in

place of the consumption value ("– –. –").

89

05036S0173EM

Advanced Efficiency

65

90

05036S0174EM

Dynamic

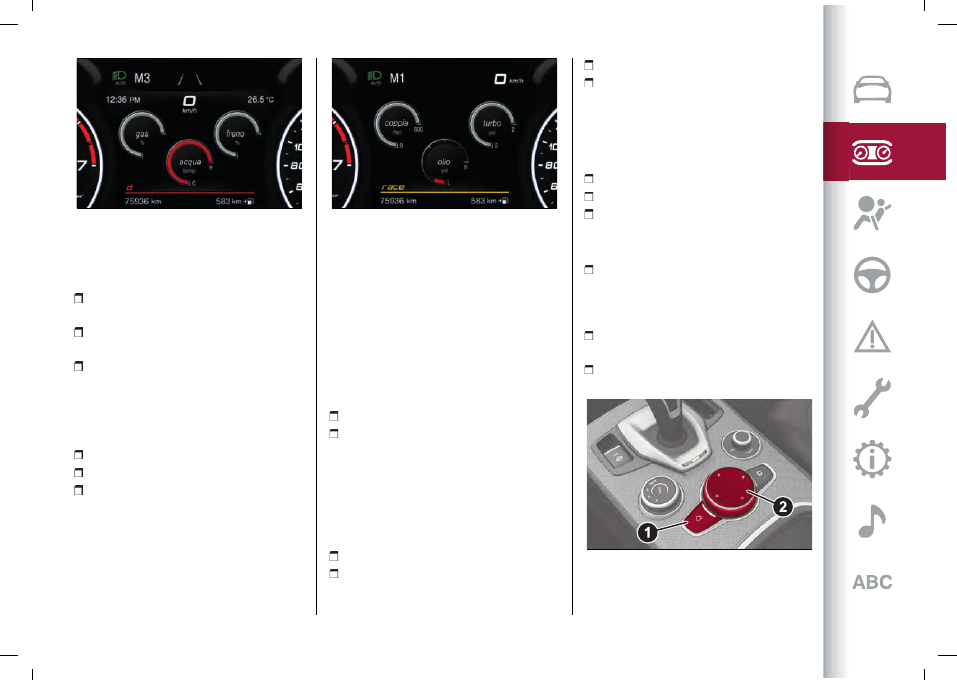

The display fig. 90 graphically shows the

values of:

accelerator pedal position (expressed

in percentage);

brake pedal position (expressed in

percentage);

engine coolant temperature (H = hot C

= cold).

Race

(where provided)

The display fig. 91 graphically shows the

values of:

engine torque;
turbocharger pressure;
engine oil pressure (L = low pressure/H

= high pressure).
NOTE The engine torque and

turbocharger pressure values vary

according to the engine type.

91

05036S0175EM

Compass

Views the position indicating the cardinal

point.

Odometer

Displays the total kilometres (or miles)

travelled.

Fault indications

Area dedicated to displaying failures, the

following symbols could be displayed on

rotation:

Low criticality symbols (yellow amber).
High criticality symbols (red).

Car range

Displays the kilometres (or miles) left

before the fuel tank is empty.

External lights symbols

Displays the icon related to the active

mode among the following:

dipped beam headlights;
main beam headlights

auto low beam headlights;
auto main beam headlights.

PARAMETERS SET BY USER

A series of functions can be set using the

Connect system.
The basic settings only are described:

Units & Language
Clock and Date
Instrument panel

Proceed as follows to see the list

containing the items shown below:

in the main menu, that can be activated

by pressing button (1) fig. 92, select the

"Settings" function that can be used by

turning and pressing the Rotary Pad (2);

turn the Rotary Pad to select the

required item;

press the Rotary Pad to activate the

required item.

92

04026V0555EM

 KNOWING THE INSTRUMENT PANEL

66

The following settings can be modified

when this mode is selected:

“

Units

” (by selecting this item you can

choose between the metric, imperial or

custom systems; this last option lets you

set the measure unit for each individual

size).

“

Language

” (by selecting this item

you can choose the system viewing

language).

“

Restore Settings

” (allows you to

delete the current menu settings and

restore the factory settings).
To access and adjust the various

settings, turn and press the Rotary Pad

to select and confirm the selection.

Clock and Date

The following settings can be modified

when this mode is selected:

“

Sync with GPS Time

”

(activates/deactivates the clock

synchronization through the GPS; if the

function is deactivated, the options Set

Time and Set Date are enabled).

“

Set Time

” (allows to manually set the

time).

"

Set Date

” (to set the date manually).

“

Time Format

” (allows to choose the

time format between a 12-hour and a 24-

hour clock).

“

Restore Clock and Date Settings

”

(allows you to delete the current menu

settings and restore the factory

settings).
To access and adjust the various

settings, turn and press the Rotary Pad

to select and confirm the selection.

Instrument panel

The following settings can be modified

when this mode is selected:

"

Warning Buzzer Volume

" (allows you

to set the volume of the warning buzzer

on seven levels).

"

Trip B

" (to activate/deactivate the

function).

"

Show Phone Info

" (allows you to

activate/deactivate repetition of the

phone function screens also on the

instrument panel display).

"

Show Audio Info

" (allows you to

activate/deactivate repetition of the

audio function screens (Radio and Media)

also on the instrument panel display).

“

Show Nav Info

” (allows you to

activate/deactivate repetition of the

navigator function screens also on the

instrument panel display).

"Digital speed on all screens"

: this

allows you to activate/deactivating of

digital speed on the instrument panel

display screens other than the main

screen).

"Consumption Bar"

: allows you to

activate/deactivate the consumption bar

on the display screens of the instrument

panel where it is available).

"Performance pages"

: allows you to

choose, for each driving mode, one of the

two alternative contents displayed in the

screen).

"Custom areas"

: allows you to select

which content to display in each of the

three customisable areas on the display

of the instrument panel: time, date,

external temperature, radio information,

compass);

“

Restore Settings

” (deletes the current

settings and restores the factory

settings).
To access and adjust the various

settings, turn and press the Rotary Pad

to select and confirm the selection.

Units & Language

67

WARNING LIGHTS AND MESSAGES

WARNING The warning light switches on together with a dedicated message and/or acoustic signal when applicable.These

indications are indicative and precautionary and as such must not be considered as exhaustive and/or alternative to the information

contained in the Owner Handbook, which you are advised to read carefully in all cases. In the event of a failure indication, always refer

to the contents of this chapter.
WARNING The failure indicators appearing on the display are divided into two categories: very serious and less serious failures.

Serious faults are indicated by a repeated and prolonged warning "cycle". Less serious faults are indicated by a warning "cycle" with

a shorter duration. You can stop the warning cycle in both cases by pressing the button located on the windscreen wiper lever. The

instrument panel warning light will stay on until the cause of the failure is eliminated.

WARNING LIGHTS ON INSTRUMENT PANEL

Possible detailed messages and/or acoustic signalling can be matched to a few warning lights and symbols.

 

Red warning lights

Warning light

What it means

What to do

INSUFFICIENT BRAKE FLUID / ELECTRIC PARKING

BRAKE ON
The warning light switches on when the ignition device

is brought to ON, but it should switch off after a few

seconds.

Low brake fluid level

The warning light turns on when the level of the brake

fluid in the reservoir falls below the minimum level,

possibly due to a leak in the circuit.

Go to an Alfa Romeo Dealership to have the system

checked as soon as possible.

Electric parking brake on

The warning light switches on when the electric parking

brake is engaged.
WARNING If the car is parked on a gradient of more than

30% and/or the brake temperature is greater than 662°F

(350°C), when the parking brake is engaged, the warning

light will flash to indicate a potentially unsafe condition.

Release the electric parking brake, then check that the

warning light has switched off.
If the warning light stays on, contact an Alfa Romeo

Dealership.

 KNOWING THE INSTRUMENT PANEL

68

Warning light

What it means

What to do

EBD FAILURE
The simultaneous switching on of the

(red) and

(amber) warning lights with the engine on indicates either

a failure of the EBD system or that the system is not

available. In this case, the rear wheels may suddenly lock

and the vehicle may swerve when braking sharply.

Drive very carefully to the nearest Alfa Romeo Dealership

to have the system inspected immediately.

AIR BAG FAILURE
The warning light switches on when the ignition device

is brought to ON, but it should switch off after a few

seconds.
If the warning light switches on constantly, this indicates

a failure in the airbag system.

33) 34)

FRONT SEAT BELTS NOT FASTENED
The warning light switches on constantly if the vehicle

is stationary and the driver side or passenger side seat

belt, with the passenger seated, is not fastened. The

warning light flashes and an acoustic warning will sound

if the car is in motion and the driver side or passenger

side seat belt, with the passenger seated, is not correctly

fastened.

Fasten or check correct fastening of the front occupants'

seat belts.

HOT ENGINE OIL
The warning light switches on in the case of engine oil

overheating.

11)

If the problem persists, contact an Alfa Romeo Dealership.

WARNING

33)

The failure of the

warning light is signalled by the switching on of the

icon on the instrument panel. In this case, the warning light may not

indicate any faults with the restraint systems. Before proceeding, contact an Alfa Romeo Dealership to have the system checked immediately.

34)

If the

warning light does not switch on when the ignition device is moved to ON or if it stays on while driving (together with the message on

the display), there might be a fault in the restraint systems; in this case, the air bags or pretensioners may not deploy in the event of an accident

69

or, in a lower number of cases, they could deploy erroneously. Before proceeding, contact an Alfa Romeo Dealership to have the system checked

immediately.

IMPORTANT

11)

If the symbol switches on while driving, stop the car and the engine immediately.

 

Amber warning lights

Warning light

What it means

What to do

ABS FAILURE
The warning light switches on when the ignition device

is brought to ON, but it should switch off after a few

seconds.
The warning light switches on to indicate an ABS fault.

In this case the braking system maintains its efficiency

unaltered but without the advantage of the ABS system.

Drive carefully and contact an Alfa Romeo Dealership as

soon as possible.

TPMS FAILURE
The warning light switches on when a failure is detected

in the TPMS. Should one or more wheels be fitted

without sensors, the display will show a warning message

until initial conditions are restored.

Do not continue driving with one or more flat tyres as

handling may be compromised. Stop the car, avoiding

sharp braking and steering. Immediately restore the

correct inflation pressure using the Tire Repair Kit (see

"Repairing a wheel" paragraph in the "In an emergency"

chapter) and contact the dedicated Alfa Romeo

Dealership as soon as possible.

Low tyre pressure

The warning light switches on to indicate that the tyre

pressure is lower than the recommended value and/or

that slow pressure loss is occurring. In these cases,

optimal tyre duration and fuel consumption may not be

guaranteed.

In any situation in which the message on the display is

"See manual", it is ESSENTIAL to refer to the contents

of the "Wheels and rims" paragraph in the "Technical

Specifications" chapter, strictly complying with the

indications that you find there.

 KNOWING THE INSTRUMENT PANEL

70

Warning light

What it means

What to do

ESC SYSTEM
When the ignition device is brought to ON, the warning

light switches on, but should switch off as soon as the

engine is started.

ESC system intervention

: Intervention by the system is

indicated by the flashing of the warning light: it indicates

that the car is in critical stability and grip conditions.

ECS system failure

: If the warning light does not switch

off, or if it stays on with the engine running, a failure was

found in the ESC system.

In these cases, contact an Alfa Romeo Dealership as soon

as possible.

Hill Start Assist system failure

: the switching on of the

warning light indicates a Hill Start Assist system failure.

PARTIAL/TOTAL DEACTIVATION OF ACTIVE SAFETY

SYSTEMS
When the ignition device is brought to ON, the warning

light switches on, but should switch off as soon as the

engine is started.
The warning light switches on to indicate that some

active safety systems have been partially or totally

deactivated.
For further details about the active safety systems see

the "Active safety systems" paragraph in the "Safety"

chapter. When the active safety systems are reactivated,

the warning light switches off.

71

Warning light

What it means

What to do

EOBD/INJECTION SYSTEM FAILURE
In normal conditions, when the ignition device is brought

to ON, the warning light switches on, but it should switch

off as soon as the engine is started.
The operation of the warning light may be checked by

the traffic police using specific devices. Comply with

the laws and regulations of the country where you are

driving.

12)

Injection system failure

If the warning light remains on, or it switches on whilst

driving, the injection system is not working properly.

The warning light on fixed signals a malfunction in

the supply/ignition system which could cause high

exhaust emissions, a possible loss of performance, poor

driveability and high consumption.
The warning light switches off if the malfunction

disappears, but is still stored by the system.

Under these conditions, you can continue travelling at

moderate speed but without demanding excessive effort

from the engine or high speed. Prolonged use of the car

with the warning light on constantly may cause damage.

Contact an Alfa Romeo Dealership as soon as possible.

Catalytic converter damage

If the warning light flashes, it means that the catalytic

converter may be damaged.

Release the accelerator pedal to lower the speed of the

engine until the warning light stops flashing.
Continue the journey at moderate speed, trying to avoid

driving conditions that may cause further flashing and

contact an Alfa Romeo Dealership as soon as possible.

AdBlue® (UREA) INJECTION SYSTEM FAILURE (2.2 JTD

versions only)
The warning light appears, on some versions together

with a dedicated message on the instrument panel

display, if a fluid not conforming with nominal features
is introduced or if an average AdBlue® (UREA)

consumption of over 50% is detected.

Contact an Alfa Romeo Dealership as soon as possible.
If the problem is not solved, a dedicated message will

appear on the instrument panel display whenever a certain

threshold is reached until it will no longer be possible to

start the engine.
When there are approximately 124 miles (200 km) before

you will no longer able to restart the engine, on some

versions a dedicated message will appear fixed on the

instrument panel display accompanied by warning tone.

 KNOWING THE INSTRUMENT PANEL

72

Warning light

What it means

What to do

REAR FOG LIGHT
The warning light switches on when the rear fog light is

turned on.

FORWARD COLLISION WARNING (FCW) SYSTEM
(where provided)
This warning light informs the driver that the frontal

collision alarm function is not enabled.

FUEL RESERVE/LIMITED RANGE
The warning light (or the icon on the display) turns on

when there are about 1.8 UK gal (8 litres) of fuel left in

the tank, for Diesel versions, and about 2 UK gal (9 litres)

of fuel for petrol versions.

13)

IMPORTANT

12)

If, turning the ignition device to ON, the

warning light does not turn on or if it turns on steadily or flashing while driving (on some versions

together with the message on the display), contact an Alfa Romeo Dealership as soon as possible.

13)

If the warning light (or the icon on the display) flashes while driving, contact an Alfa Romeo Dealership.

73

 

Green warning lights

Warning light

What it means

What to do

SIDE LIGHTS AND DIPPED BEAM HEADLIGHTS
The warning light switches on when the side lights or

dipped headlights are turned on.

"Follow me" function engaged

This function allows the headlights to remain on for 30,

60 or 90 seconds after the ignition device was placed in

STOP position.

FOG LIGHTS
The warning light comes on when the front fog lights are

turned on.

LEFT DIRECTION INDICATOR
The warning light switches on when the direction

indicator control stalk is moved upwards or, together

with the left direction indicator, when the hazard warning

light button is pressed.

RIGHT DIRECTION INDICATOR
The warning light switches on when the direction

indicator control stalk is moved upwards or, together

with the left direction indicator, when the hazard warning

light button is pressed.

 KNOWING THE INSTRUMENT PANEL

74

SYMBOLS ON THE DISPLAY

Red Symbols

Symbol

What it means

What to do

LOW ENGINE OIL PRESSURE
The symbol indicates that the engine oil pressure is low.
If it turns on temporarily or flashes (for about 5 seconds),

check the oil level by following the corresponding

procedure (see the description in the "Checking levels"

paragraph in the "Maintenance and care" chapter) and

top up to the correct level if necessary.
If the symbol turns on continuously, contact an Alfa

Romeo Dealership to have the system checked.
WARNING IF THE SYMBOL TURNS ON

CONTINUOUSLY: Do not use the car until the failure has

been solved. When the symbol turns on, it does not

indicate the amount of oil in the engine: the oil level can

be checked on the display upon entering the vehicle and

also by activating the "Oil level" function on the Connect

system.

14)

75

Symbol

What it means

What to do

ENGINE COOLANT TEMPERATURE TOO HIGH
The symbol lights up when the engine has overheated.

In normal driving conditions

: stop the car, switch off the

engine and check that the coolant level in the reservoir is

not below the MIN mark. In this case, wait for the engine to

cool down, then slowly and carefully open the cap, top up

with coolant and check that the level is between the MIN

and MAX marks on the reservoir itself. Also check visually

for any fluid leaks. Contact an Alfa Romeo Dealership if

the symbol comes on when the engine is started again.

If the car is used under demanding conditions (e.g. in high-

performance driving):

slow down and, if the warning light

stays on, stop the car.
Wait for 2 or 3 minutes with the engine running and slightly

accelerated to further favour the coolant circulation. Then

stop the engine. Check that the coolant level is correct as

described above
IMPORTANT Over demanding routes, it is advisable to

keep the engine running and slightly accelerated for a few

minutes before turning it off.

POWER STEERING FAILURE
If the symbol remains on, you could not have steering

assistance and the effort required to operate the

steering wheel could be increased; steering is, however,

possible.

Contact an Alfa Romeo Dealership as soon as possible.

DOORS OPEN
The symbol switches on when one or more doors are not

completely shut. An acoustic signal is activated with the

doors open and the car moving.

Close the doors properly.

 KNOWING THE INSTRUMENT PANEL

76

Symbol

What it means

What to do

BONNET NOT PROPERLY SHUT
The symbol turns on when the bonnet is not properly

closed, along with the icon, an image of the vehicle with

an open bonnet appears on the display.
An acoustic warning is heard when the bonnet is open and

the car is moving.

Close the bonnet properly.

TAILGATE NOT PROPERLY SHUT
The symbol turns on when the tailgate is not properly

closed, along with the icon, an image of the vehicle with

an open tailgate appears on the display.
A buzzer is heard with open tailgate and car moving.

Close the tailgate properly.

AUTOMATIC TRANSMISSION FAILURE
The symbol switches on, together with an acoustic

warning, to indicate that the automatic transmission is

faulty.

Contact an Alfa Romeo Dealership as soon as possible.

15)

INSUFFICIENT ENGINE OIL LEVEL
The symbol switches on, along with the related message

on the display, to indicate low engine oil level. Top up the

oil as soon as possible in order to restore the correct

level in the sump (see "Engine compartment - Checking

the levels" paragraph in the "Maintenance and care"

chapter for information on the quantity to be top up).
You may carry out this operation on your own, using a

suitable type of oil, as prescribed by Alfa Romeo (see

the "Fluids and lubricants" paragraph in the "Technical

specifications" chapter for detailed information).

Quadrifoglio version

: the level must also be checked

using the dipstick below the boot (see chapter "Servicing

and care").
