 IN CASE OF EMERGENCY

126

 

 

Light bulbs

Type

Power

Figure reference

Day lights (DRL)

LED

–

–

Front direction indicators

LED

–

–

Main beam/dipped beam headlights (Xenon gas discharge)

D3S

35W

C

Sun visor courtesy light

1.5CP

2.1W

B

Glove compartment light

W5W

4W

A

Boot light

W5W

5W

A

Puddle light (under door panel) (where provided)

W5W

5W

A

127

 

REPLACING AN EXTERNAL BULB

LED direction indicators

For replacement of the LED direction

indicators, contact a Dedicated Alfa

Romeo Dealership.

LED daytime running lights (DRL)

For replacement of the LED daytime

running lights (DRL), contact a Dedicated

Alfa Romeo Dealership.

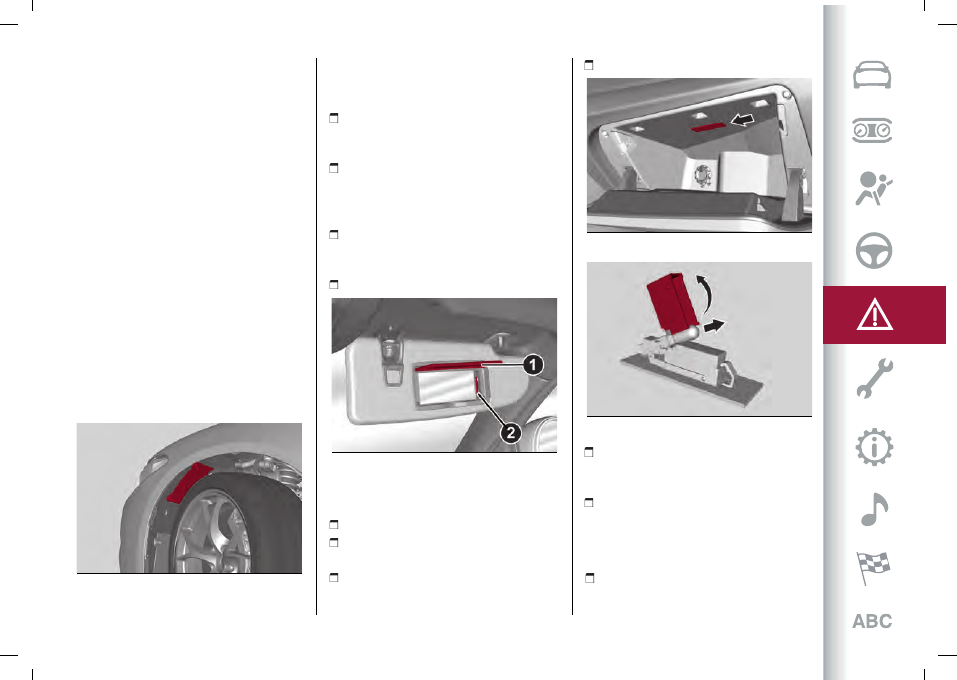

Front light cluster with main beam

/ dipped beam Xenon gas discharge

headlights

To access the light clusters, lock

the wheels completely to one side

and proceed through the wheel arch
to remove the top cover fig. 113 by

unscrewing the fixing screws.
NOTE For replacement of the main beam

/ dipped beam Xenon gas headlight

bulbs contact a Dedicated Alfa Romeo

Dealership.

113

08026S0001EM

REPLACING AN INTERNAL BULB

Courtesy mirror light

To replace the bulbs, proceed as follows:

lift the cover (1) fig. 114 of the mirror

and extract the lens, levering at one of

the two recesses;

change the bulb (2), releasing it from

the side contacts, then insert the new

bulb, making sure that it is correctly

fastened between the contacts;

refit the lens, inserting it firstly on one

side and then pressing on the other side

until it clicks into place;

finally, lower cover (1) of the mirror.

114

08026S0008EM

Glove compartment light

To replace the bulb, proceed as follows:

open the glove compartment;
extract the light by working in the

point shown by the arrow fig. 115;

open the protection and replace the

bulb, fig. 116;

close the cover on the lens;

115

08026S0009EM

116

08026S0011EM

refit courtesy light, inserting it firstly

on one side and then pressing on the

other side until it clicks into place;

then replace the glove compartment,

ensuring that it locks.

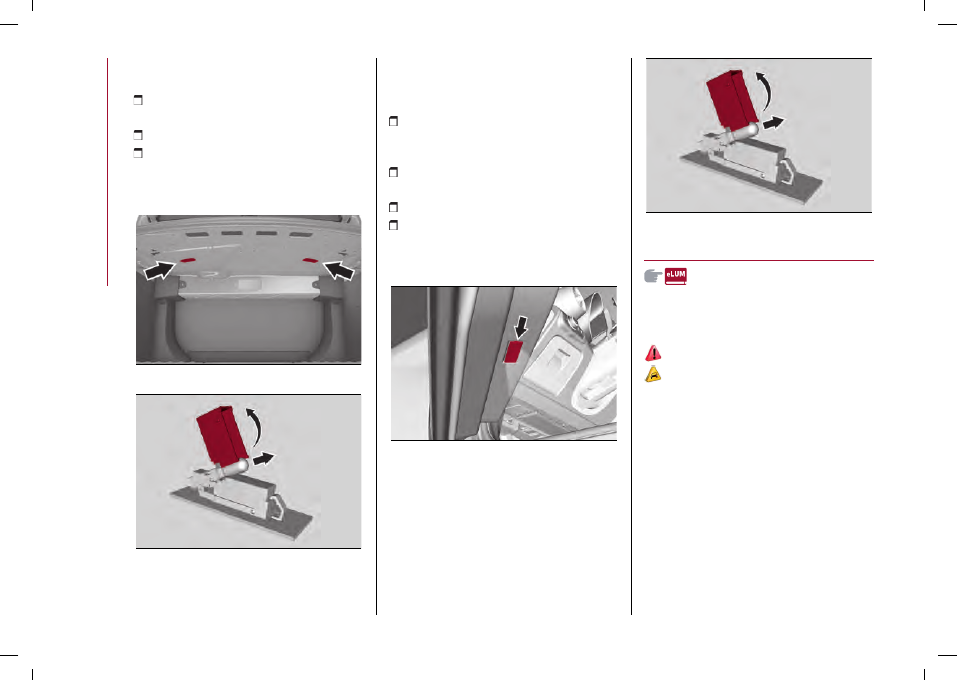

Luggage compartment courtesy lights

To replace the bulbs, proceed as follows:

open the boot and extract the courtesy

 IN CASE OF EMERGENCY

128

light working in the point shown by the
arrow, fig. 117;

open the protection and replace the

bulb, fig. 118;

close the cover on the lens;
refit the ceiling light in the correct

position, inserting it firstly on one side

and then pressing on the other side until

it clicks into place.

117

08026S0030EM

118

08026S0011EM

Puddle lights on door panel

(where provided)
To replace the bulb, proceed as follows:

open the door and extract the courtesy

light, working in the point shown by the
arrow, fig. 119;

open the protection and replace the

bulb, fig. 118;

close the cover on the lens;
refit the ceiling light in the correct

position, inserting it firstly on one side

and then pressing on the other side until

it clicks into place.

119

08026S0012EM

120

08026S0011EM

FUSES

For fuse replacement, contact a

Dedicated Alfa Romeo Dealership.

GENERAL INFORMATION

112) 113) 114) 115) 116) 117)

28)

Fuses protect the electrical system: they

intervene (blow) in the event of a failure

or improper action on the system.

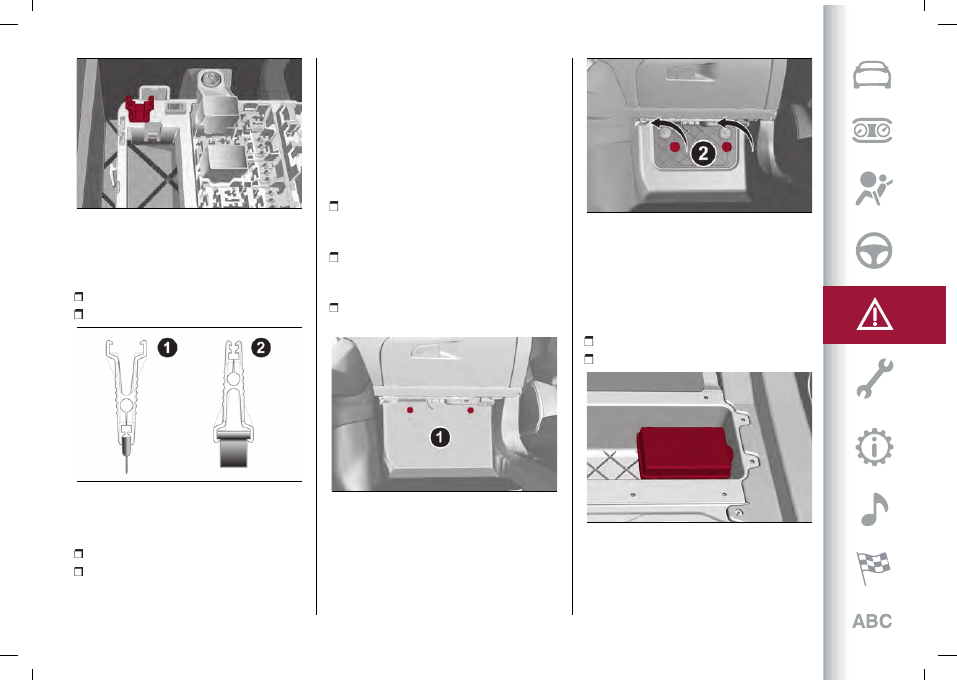

Fuse tongs

To replace a fuse, use the tongs housed

in the luggage compartment fusebox
cover fig. 121.
Grab the pliers from the upper tabs,

press them and extract the pliers pulling

upwards.

129

121

08036S0053EM

The pliers fig. 122 have two different

ends, specifically designed to remove the

different types of fuse present in the car:

1

: MINI fuse;

2

: J-CASE fuse.

122

08036S0005EM

After use, refit the pliers in position,

proceeding as follows:

grasp the pliers from the upper tabs;
press the tongs in their housing,

pushing downwards, until they click into

place.

FUSE LOCATION

The fuses, which can be replaced by the

user, are grouped in two boxes below the

passenger side foot board and inside the

boot.

FUSEBOX UNDER PASSENGER SIDE

FOOTBOARD

To access the fuses, proceed as follows:

lift the upper end of the footboard (1)

fig. 123 on the passenger side, pulling it to

release the buttons (2);

remove the panel (2) fig. 124,

extracting it downward, after unscrewing

the two fixing hooks;

the fuses are freely accessible on the

control unit.

123

08036S0010EM

124

08036S0011EM

The number identifying the electrical

component corresponding to each fuse is

shown on the control unit cover.

LUGGAGE COMPARTMENT FUSEBOX

To access the fuses, proceed as follows:

lift the load carrying plane;
remove the fusebox cover fig. 125;

125

08036S0014EM

The number identifying the electrical

component corresponding to each fuse is

shown on the control unit cover.

 IN CASE OF EMERGENCY

130

After replacing a fuse, make sure that

you have closed cover correctly.

WARNING

112)

For fuse replacement, contact a

Dedicated Alfa Romeo Dealership.

113)

Never replace a fuse with another with

a higher amp rating; RISK OF FIRE.

114)

Before replacing a fuse, make sure

that the ignition device is at STOP and

that all devices are switched off and/or

disconnected.

115)

Contact a Dedicated Alfa Romeo

Dealership if a safety system (airbags,

brakes), transmission system (engine,

gearbox) or steering system general

protection fuse blows.

116)

If a fuse blows again, contact a

Dedicated Alfa Romeo Dealership.

117)

If a general protective fuse (MAXI-

FUSE, MEGA-FUSE, MIDI-FUSE) blows,

contact a Dedicated Alfa Romeo Dealership.

IMPORTANT

28)

Never replace a faulty fuse with metal

wires or anything else.

131

 

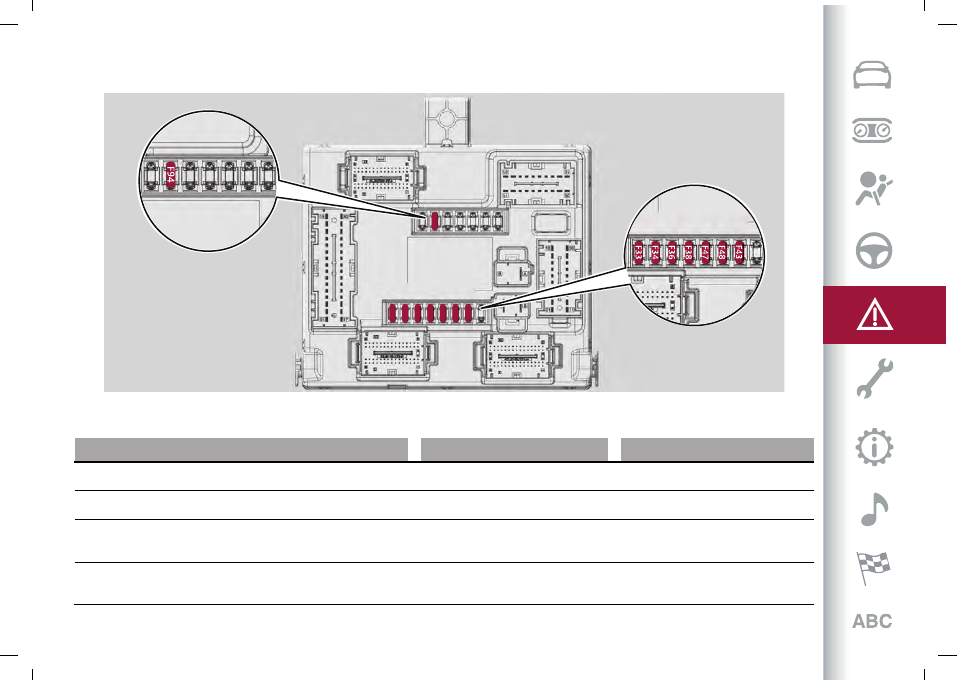

FUSEBOX UNDER PASSENGER SIDE FOOTBOARD

126

08036S0013EM

 

FUNCTION

FUSE

AMPERE

Front electric window (driver side)

F33

25

Front electric window (passenger side)

F34

25

Power supply for Connect system / Climate Control system /

Alarm / Electric door mirror folding / EOBD system / USB port

F36

15

Power Lock Device (Driver side door unlocking - where provided) /

Door unlocking / Central locking

F38

20

 IN CASE OF EMERGENCY

132

FUNCTION

FUSE

AMPERE

Windscreen washer pump

F43

20

Left rear electric window (GTA versions only)

F47

25

Right rear electric window (GTA versions only)

F48

25

Defrosting relay coil

F94

15

133

 

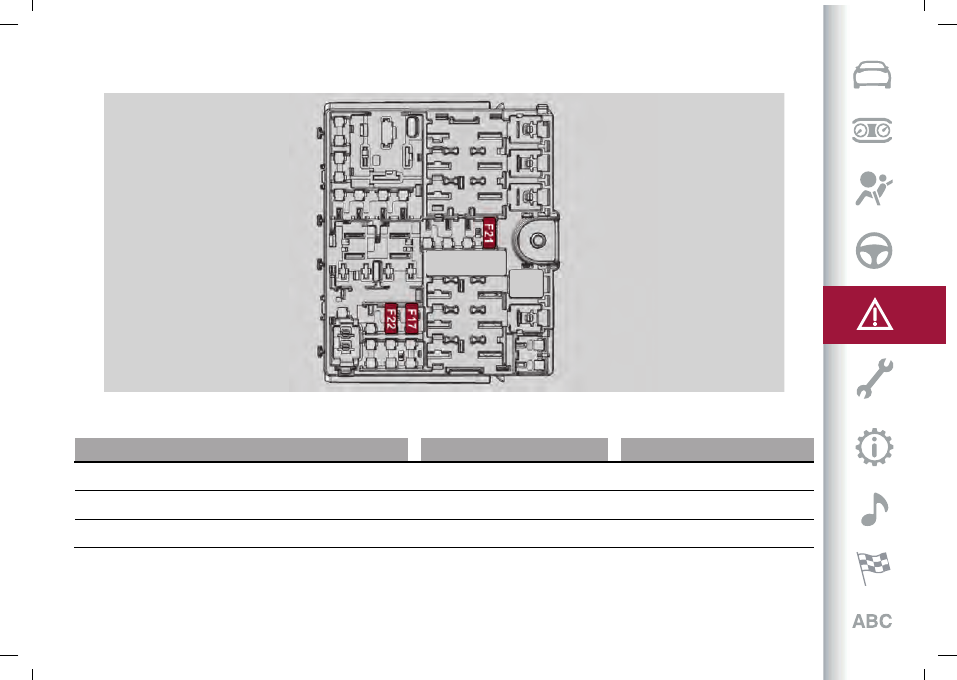

LUGGAGE COMPARTMENT FUSEBOX

127

08036S0056EM

 

FUNCTION

FUSE

AMPERE

KL15/a USB Recharge (C070)

F17

7.5

I-Drive / USB / AUX port (where provided)

F21

10

KL15/a 12V Power outlet (R053)

F22

20

 IN CASE OF EMERGENCY

134

CHANGING A WHEEL

GENERAL INSTRUCTIONS

The car is equipped with the "Tyre Repair

Kit": see contents of the “Tyre Repair Kit”

paragraph for how to use this device.

WHEEL REPLACEMENT PROCEDURE

118) 119)

Central wheel nut tightening torque: 850

Nm
WARNING The car’s wheels are

centrelock type, with just one central nut.

Always contact a Dedicated Alfa Romeo

Dealership to have a wheel changed,

since special equipment is required and a

jack is not supplied with the car.

WARNING

118)

Contact a Dedicated Alfa Romeo

Dealership for any procedure which requires

removal of a wheel.

119)

Removal of the centrelock single wheel

nut using unsuitable equipment may impair

its operation and thus put the car’s safety at

risk.

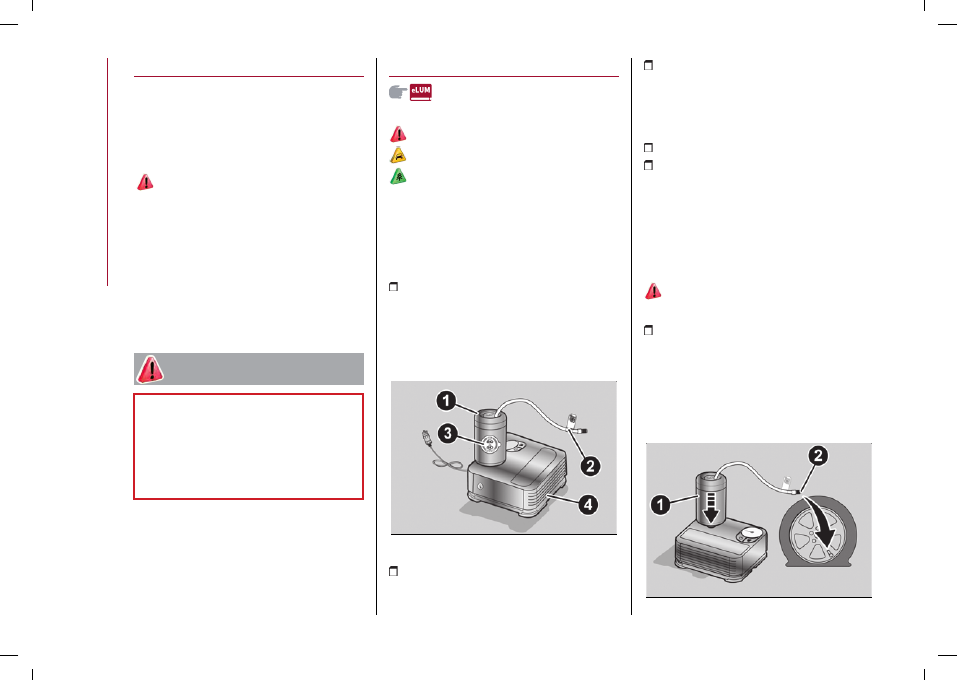

TYRE REPAIR KIT

DESCRIPTION

120) 121) 122) 123) 124) 125) 126) 127) 128) 129)

29)

3)

The Tyre Repair Kit is located in the boot,

inside a specific container.
To access the Tyre Repair Kit, open the

boot, lift the load platform.
The Tyre Repair Kit includes also:

a bottle (1) fig. 128 containing sealant,

provided with: filling pipe (2) and

adhesive label (3) with the words "Max.

80 km/h”, to be attached in a position

easily visible to the driver (e.g. on the

dashboard) after repairing the tyre;

128

08066S0002EM

compressor (4) complete with

pressure gauge and connectors;

an instruction leaflet, to refer to for

prompt and correct use of the Tire

Repair Kit and that must be then given

to the personnel dealing with the tyre

treated with sealant;

a pair of protective gloves;
some adaptors, for inflating different

elements.
WARNING The sealing liquid is effective

for outside temperatures between ­ 40°F

and +122°F (­ 40°C and +50°C). The

sealant has an expiry date.

TYRE REPAIR PROCEDURE

120) 121) 123) 124) 125) 126) 127) 128)

Proceed as follows:

engage the electric parking brake.

Insert the bottle (1) fig. 129 containing the

sealant in the proper compressor holder,

pressing down hard.
Unscrew the tyre valve cap, take out the

inflation hose (2) and tighten the ring on

the tyre valve;

129

08066S0004EM

135

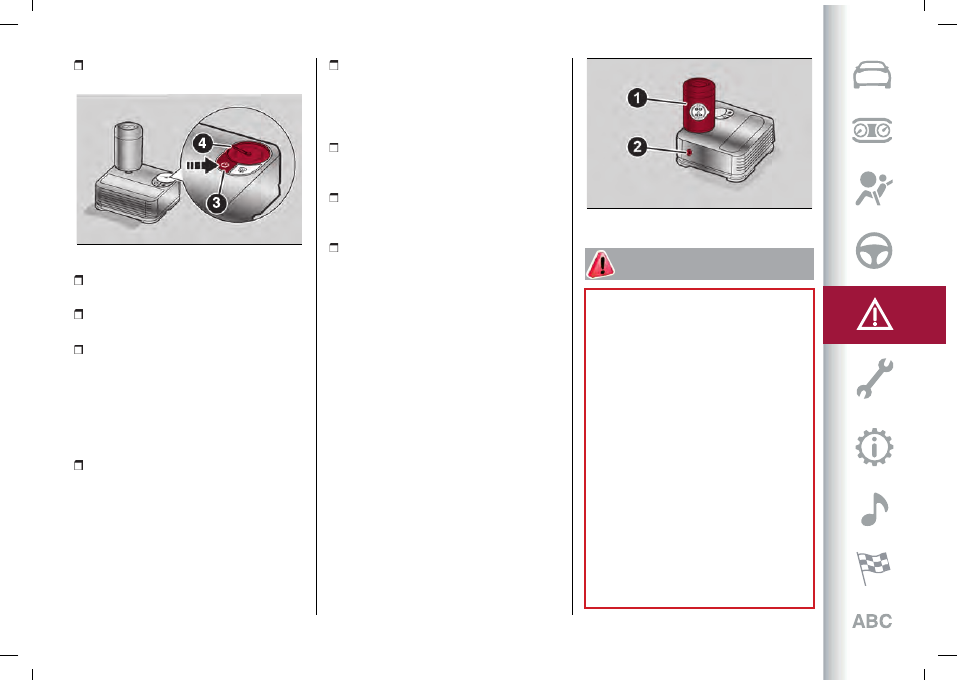

make sure that switch (3) fig. 130 of the

compressor is in OFF position;

130

08066S0052EM

insert the plug into the socket on the

central tunnel, start the engine;

start the compressor, placing the

switch (3) fig. 130 in the ON position;

inflate the tyre to the pressure

indicated in the “Rims and Tyres”

paragraph (see “Technical data” chapter).

In order to obtain a more precise reading,

check the pressure value on pressure
gauge (4) fig. 130 with the compressor

off;

if after 15 minutes pressure is not

at least 26 psi (1.8 bar), disengage the

compressor from the valve and power

socket, then move the car forwards

approx. five wheel turns in order

to distribute the sealant inside the

tyre evenly, then repeat the inflation

operation;

if you still cannot obtain a pressure of

at least 26 psi (1.8 bar) within 15 minutes

from the compressor switching on, do

not drive off and contact a Dedicated

Alfa Romeo Dealership;

after having driven for about 5 miles

(8 km), stop, engage the electric parking

brake and recheck the tyre pressure;

if the pressure is less than 26 psi (1.8

bar), do not continue your journey but see

a Dedicated Alfa Romeo Dealership;

if a pressure value of at least 26 psi

(1.8 bar) is detected, restore the correct

pressure (with engine running and

electric parking brake), resume driving

immediately and drive with great care to

a Dedicated Alfa Romeo Dealership.

REMOVING THE CARTRIDGE FROM THE

COMPRESSOR

WARNING Only use original cartridges

which can be purchased at a Dedicated

Alfa Romeo Dealership.
Remove the bottle (1)fig. 131 by pressing

on the release button (2).

131

08066S0099EM

WARNING

120)

Punctures on the sides of the tyre may

not be repaired. Do not use the Tyre Repair

kit if the tyre was damaged as a result of

being used when underinflated.

121)

Wear the protective gloves provided

with the Tyre Repair kit.

122)

Apply the adhesive label where it can

be easily seen by the driver as a reminder

that the tyre has been treated with the Tyre

Repair Kit. Drive carefully, particularly on

bends. Do not exceed 80 km/h. Avoid sudden

acceleration or braking.

123)

You must always indicate that the tyre

was repaired using the Tyre Repair Kit. Give

the booklet to the technicians who will be

handling the tyre that was treated using the

Tyre Repair Kit.

124)

Repairs are not possible in the case

of damage to the wheel rim (bad groove

distortion causing air loss). Do not remove

foreign bodies (screws or nails) from the

tyre.

 IN CASE OF EMERGENCY

136

125)

Never operate the compressor for

longer than 20 consecutive minutes.

Risk of overheating. The Tyre Repair

Kit is not suitable for definitive repairs,

so the repaired tyres may only be used

temporarily.

126)

As required by current regulations,

the information on chemical substances

for the protection of human health and the

environment and on the safe use of the

sealing fluid are on the packaging label.

Compliance with the indications on the

label is an essential condition to ensure the

safety and the effectiveness of the product.

Remember to carefully read the label before

use; the user of the product is responsible

for any damages caused by improper use.

The sealing fluid has an expiry date. Replace

the bottle if the sealant has expired.

127)

If the pressure falls below 1.8 bar, do

not drive any further: the Tyre Repair Kit

cannot guarantee proper seal because the

tyre is too damaged. Contact a Dedicated

Alfa Romeo Dealership.

128)

The Tyre Repair Kit provide a

temporary repair, therefore the tyre must

be examined and repaired by a specialist as

soon as possible. The sealant is suitable

for use at temperatures in the range from

−40°C to +50°C.

129)

Indicate the presence of the stationary

car in accordance with current regulations:

hazard warning lights, warning triangle, etc.

Those on board should get out of the vehicle

and wait for the wheel to be repaired away

from the threat posed by the traffic. If

parked on a slope or rough surface, chock

the wheels with wedges or other suitable

devices (for the correct procedure for

parking the car safely, refer to the "Parking"

paragraph in the "Starting and driving"

chapter).

IMPORTANT

29)

In the event of a puncture caused by

foreign bodies, the kit may be used to repair

tyres showing damage on the tyre tread up

to max. 6 mm diameter.

IMPORTANT

3)

Dispose of the bottle and the sealant

liquid properly. Have them disposed of

in compliance with national and local

regulations.

JUMP STARTING

If the battery is flat, a jump starting can

be performed using the battery and

the cables of another car, or using an

auxiliary battery. In all cases, the battery

used must have a capability equal to or a

little higher than the flat one.
Jump starting may be dangerous if

carried out incorrectly: carefully follow

the procedures described below.

30)

WARNINGS

Do not use an auxiliary battery or any

other source of external supply with

a voltage above 12 V: the battery, the

starter, the alternator and the electrical

system of the car could be damaged.
Do not attempt jump starting if the

battery is frozen. The battery could

break and explode!

REMOTE BATTERY CONNECTION

POLES

To facilitate the operation, the remote

poles of the battery for the jump starting

can be found in the engine compartment:

the battery, on the other hand, is placed

in the luggage compartment.
To carry out the operation, you need to

have the correct cables to connect the

auxiliary battery to the remote poles of

the flat battery.
Usually, these cables have terminals at

the ends and are identified by different

sheath colours (red = positive, black =

negative).

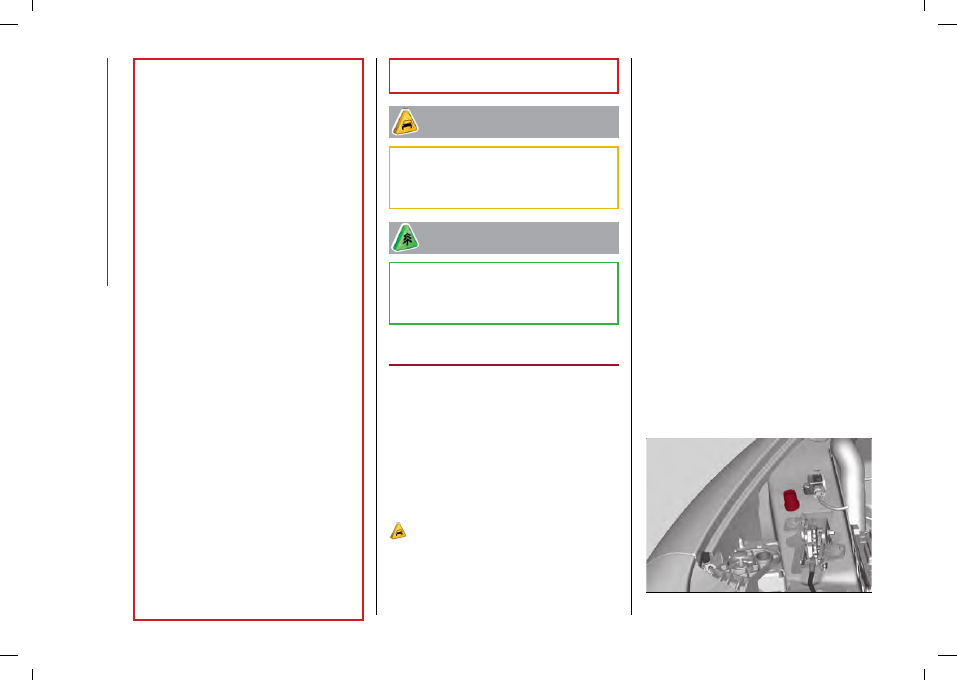

The negative terminal (-) fig. 132 is

located next to the right bonnet catch.

132

08076S0006EM

137

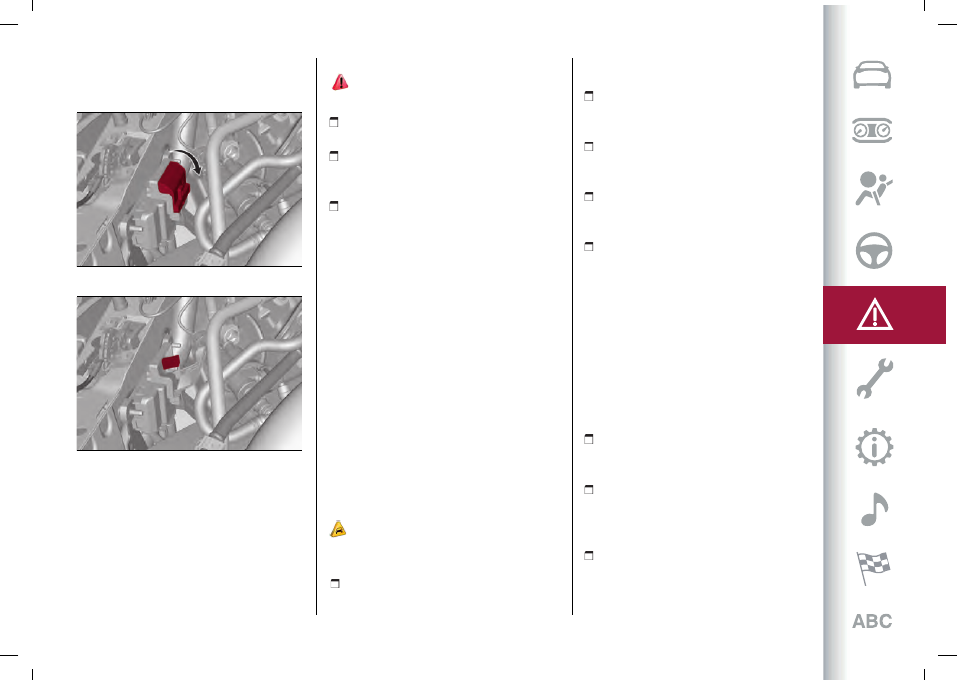

The positive terminal (+) can be reached
by lifting the protective flap fig. 133 and
is shown in fig. 134

133

08076S0004EM

134

08076S0005EM

To carry out the operation, you need to

have the correct cables to connect the

auxiliary battery to the remote poles of

the flat battery.
Usually, these cables have terminals at

the ends and are identified by different

sheath colours (red = positive, black =

negative).

JUMP STARTING

130) 131) 132)

Proceed as follows:

switch off all electrical devices in the

car;

engage the electric parking brake,

activate P (Park) mode and then put the

starter switch in the STOP position;

should you be using the battery of

another car, park the other car within

the range of the cables used for the

connection, operate the parking brake

and ensure that its ignition is off.
WARNING If the auxiliary battery is

installed on another vehicle, check that

there is no accidental contact of metal

parts between the two vehicles, since an

earth connection may result, with the risk

of serious injury to any people who may

be nearby.
WARNING If the procedure below is

carried out incorrectly, it can cause

severe injury to people or damage

the recharging system of one or

both vehicles. Carefully follow the

instructions given below.

Cable connection

31)

Proceed as follows to carry out a jump

starting:

connect a terminal on the end of the

positive cable from the remote positive

pole (+) of the car with flat battery;

connect the terminal on the opposite

end of the positive (+) cable to the

positive (+) pole of the auxiliary battery;

connect a negative cable end terminal

to the negative (-) pole of the auxiliary

battery;

connect the terminal on the opposite

end of the negative (-) cable to the earth

point (-) on the car with the battery flat;

start the engine of the car with an

auxiliary battery, let it run for some

minutes at idle and then start the engine

of the car with flat battery.
In case a portable battery is used, before

starting the car, wait a few seconds after

completing the connection.

Cable disconnection

Once the engine is started, remove the

connection cables in reverse sequence,

as shown below:

disconnect the negative cable end

terminal (-) from the earth point (-) of the

car with flat battery;

disconnect the terminal on the

opposite end of the negative cable from

the negative (-) pole of the auxiliary

battery;

disconnect the terminal on the

opposite end of the positive (+) cable

 IN CASE OF EMERGENCY

138

from the positive (+) pole of the auxiliary

battery;

disconnect the terminal on the end

of the positive cable from the remote

positive pole (+) of the car with flat

battery.

WARNING

130)

Do not get too close to the radiator

cooling fan: the electric fan may start;

danger of injury. Scarves, ties and other

loose clothing might be pulled by moving

parts.

131)

Remove any metal objects (e.g. rings,

watches, bracelets), that might cause an

accidental electrical contact and cause

serious injury.

132)

The batteries contain acid that can

burn skin or eyes. Batteries produce

hydrogen, which is easily flammable and

explosive. Thus keep away flames or

devices which may cause sparks.

IMPORTANT

30)

Never use a fast battery charger to

start the engine as this could damage the

electronic systems, particularly the engine

ignition and fuel supply control units.

31)

Do not connect the cable to the negative

terminal (–) of the flat battery. The following

spark could lead to battery explosion and

cause serious harm. Only use the specific

earth point; do not use any other exposed

metallic part.

FUEL CUT-OFF SYSTEM

DESCRIPTION

The car is equipped with a system that

cuts off the fuel supply in the event of

impact, causing the engine to stop.
This safety device is controlled by the

ORC control unit, which manages all the

occupant protection systems. Depending

on the type and violence of the impact,

this control unit determines whether or

not to activate the airbags and the front

seatbelt pretensioners and whether or

not to immediately interrupt the current

from the batteries to the supply pumps

and to the devices that make the engine

operate. The power from the battery is

interrupted by "skipping" the pyrotechnic

fuse placed on the fusebox next to the

positive pole of the battery.
When the fuse has "blown", only some

services, necessary for the safety of the

vehicle (e.g. door locks, anti-theft device,

etc.), remain powered.
WARNING After the impact, carefully

check the vehicle for fuel leaks, for

instance in the engine compartment,

under the vehicle or near the tank area.

WARNING Contact a Dedicated Alfa

Romeo Dealership to have the system

checked.

AUTOMATIC TRANSMISSION

GEAR LEVER RELEASE

To release the automatic transmission

lever, contact a Dedicated Alfa Romeo

Dealership.

TOWING A BROKEN-DOWN CAR

WARNING The vehicle should be

transported with all four wheels lifted

from the ground on the platform of

a roadside assistance vehicle. Avoid

towing with only the front (or rear)

wheels lifted. When towing with only the

front (or rear) wheels lifted, in addition to

damaging the body, it could damage the

gearbox.
WARNING To carry out the operation,

the assistance vehicle must be equipped

with an appropriate movement/lifting

equipment to avoid damaging the

vehicle. For loading on the towing vehicle,

attach the tow equipment to the main

structural components of the vehicle

and not to the bumpers or other related

brackets.
WARNING Comply with the regulations

regarding assistance and vehicle towing

in force in each country.

139

WARNING When securing the vehicle to

a flatbed truck, do not attach to front or

rear suspension components. Damage to

your vehicle may result from improper

towing.
If a breakdown truck with platform is not

available, the vehicle must be towed with

the rear wheels LIFTED from the ground

(using a trailer or special equipment

allowing lifting of the rear wheels).

TOWING THE CAR

133) 134) 135)

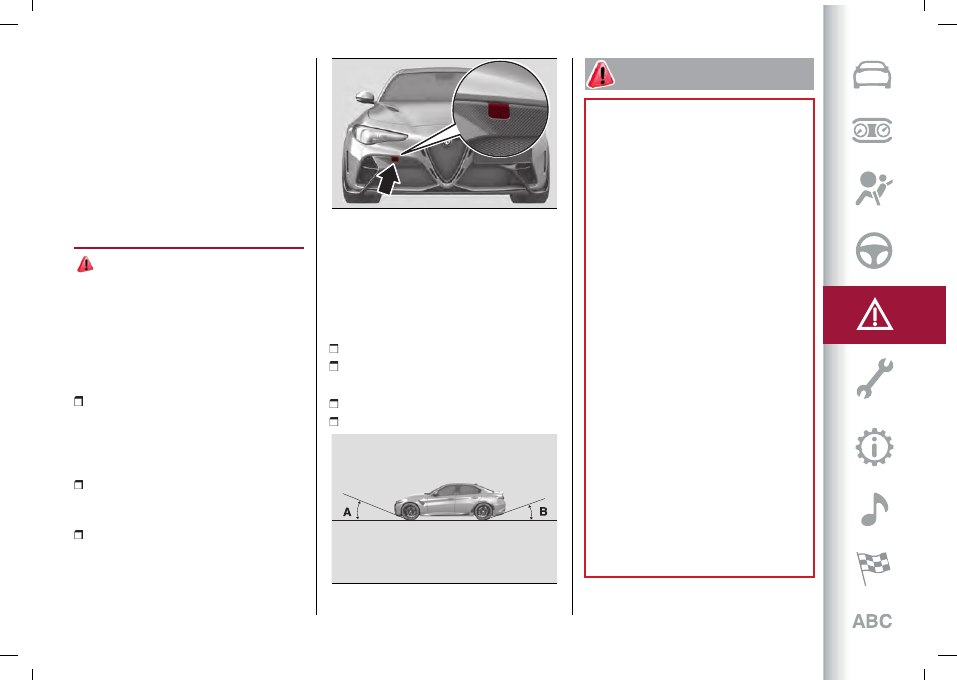

In order to be able to tow the car, which

has been in an accident or has broken

down, on the road surface and only for

short distances, a tow ring is provided

in the tools container inside the luggage

compartment.
Proceed as follows to use the tow ring:

unhook the cap on the front bumper

fig. 135, pressing it with a suitable tool

(screwdriver supplied) and taking care

not to damage the cosmetic carbon part

in the upper part of the cap itself;

take the tow ring from its housing in

the boot and carefully clean the threaded

housing on the vehicle before using it;

tighten the vehicle's tow ring in its

place for about 11 turns.

135

08136S0022EM

Approach angles

The front and rear attachment corners

of the car, to be taken into consideration

when loading the car on the assistance
car are shown in fig. 136.

GTA versions

A

: 11.1°

B

: 13°

GTAm versions

A

: 11.3°

B

: 12.9°

136

08066S0035EM

WARNING

133)

Move the ignition device to ON and then

to STOP, without opening the door.

134)

The brake servo and the

electromechanical power steering will not

work while the vehicle is being towed. You

will therefore need to apply more force on

the brake pedal and steering wheel. Do not

use flexible ropes when towing, and avoid

jerky movements. While towing, make sure

that the trailer hitch does not damage any

components it is touching. When towing the

car, you must comply with all specific traffic

regulations and adopt an appropriate

driving behaviour. Do not start the engine

while towing the car. Before tightening the

ring, clean the threaded housing thoroughly.

Make sure that the ring is fully screwed into

the housing before towing the car.

135)

The tow hook must be used exclusively

for roadside assistance operations. You

are allowed to tow the vehicle for short

distances using an appropriate device in

accordance with the rules of the road (a

rigid bar), to move the vehicle on the road

in readiness for towing or transport via a

breakdown vehicle. The tow hooks MUST

NOT be used to tow the vehicle off the road

or where there are obstacles and/or for

towing operations using cables or other non-

rigid devices. In compliance with the above

conditions, towing must take place with the

two vehicles (one towing, the other towed)

aligned as much as possible along the same

center line.

Proper maintenance allows car performance to be maintained

over time, operating costs to be contained, and safety system

performance to be safeguarded.

This chapter explains how.

SERVICING AND MAINTENANCE

SCHEDULED SERVICING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
ENGINE COMPARTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
RECHARGING THE BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
SERVICING PROCEDURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .151
RAISING THE CAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
WHEELS AND TYRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
BODYWORK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
INTERIOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

 SERVICING AND MAINTENANCE

142

SCHEDULED SERVICING

Correct servicing is crucial for

guaranteeing a long life for the vehicle

under the best conditions.
For this reason, Alfa Romeo has planned

a series of checks and maintenance

operations at fixed distance intervals

and, for versions/markets, where

provided, at fixed time intervals, as

described in the Service Schedule.
Before each service, it is always

necessary to carefully follow the

instructions in the Scheduled Servicing

Plan (e.g. periodically check level of

fluids, tyre pressure, etc.).
Scheduled Servicing is offered by a

Dedicated Alfa Romeo Dealership

according to a set time schedule. If,

during each operation, in addition to the

ones scheduled, the need arises for

further replacements or repairs, these

may be carried out with the owner's

explicit consent only.
WARNING The scheduled service

deadlines are set out by the

Manufacturer. Failure to have them

carried out may invalidate the New

Vehicle Limited Warranty.
It is advisable to inform the Dedicated

Alfa Romeo Dealership of any small

operating irregularities without waiting

for the next scheduled service deadline.

PERIODIC CHECKS

Every year or

620

miles (

1,000

km) or

before long journeys, check and top up, if

necessary:

engine coolant level;
brake fluid level (if insufficient, see

a Dedicated Alfa Romeo dealership as

soon as possible);

windscreen washer fluid level;
tyre inflation pressure and condition;
operation of lighting system

(headlights, direction indicators, hazard

warning lights, etc.);

operation of windscreen wash/wipe

system and positioning/wear of wiper

blades.
Oil consumption of the engine depends

on conditions and driving style. For this

reason, the engine oil level must be

checked every

1,860

miles (

3,000

km),

and topped up, if necessary (see the

"Engine compartment - Checking the

levels" paragraph for information on the

quantity to be topped up).

DEMANDING USE OF THE CAR

If the vehicle is used in one of the

following conditions:

dusty roads;
short, repeated journeys (less than 4-

5 miles or 7-8 km) at sub-zero outside

temperatures;

engine often idling or driving long

distances at low speeds or long periods

of inactivity;

in the event of a long period of

inactivity;
the following checks must be carried

out more often than indicated in the

Scheduled Servicing Plan:

check front and rear disc brake pad

condition and wear;

check cleanliness of bonnet and boot

locks, cleanliness and lubrication of

linkage;

visually inspect conditions of:

engine, gearbox, transmission,

pipes and hoses (exhaust/fuel

system/brakes) and rubber elements

(gaiters/sleeves/bushes, etc.);

check battery charge and battery fluid

level (electrolyte);

visually inspect conditions of the

accessory drive belts;

check and, if necessary, change engine

oil and replace oil filter;

check and, if necessary, replace cabin

air filter;

check and, if necessary, replace air

cleaner;

check and, if necessary, replace the

Bad Fuel filter (where provided).
