 GETTING TO KNOW YOUR CAR

44

humidity with unpleasant smells in the

passenger compartment.
When the state Start&Stop Evo is on

(engine off and car at a standstill), the

automatic recirculation management

may be turned off to prevent the

windows misting up, always taking air in

from outside, to reduce the probability

of the windows misting up (as the

compressor is off).

ELECTRIC WINDOWS

24)

They work with the ignition device in

the ON position and for about 3 minutes

after the ignition device has been turned

to the STOP position.
When one of the front doors is opened

this operation is disabled.

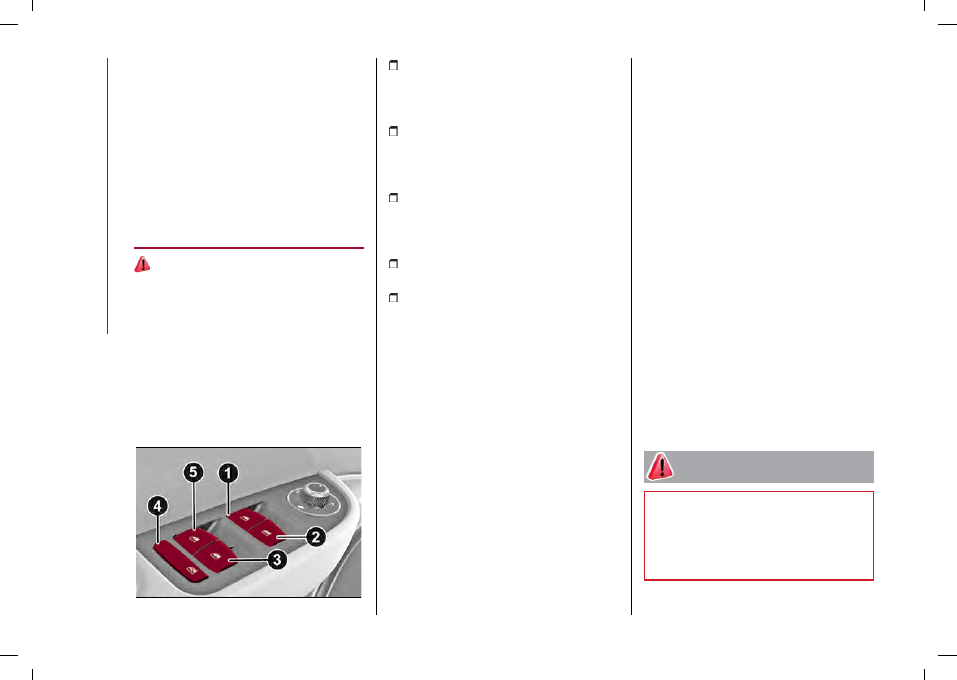

Driver side front door controls

The buttons are located on the door

panel trim. All windows can be controlled
from the driver side door panel fig. 54.

54

04166S0001EM

(1): left front window opening/closing.

"Automatic continuous" operation during

window opening/closing and anti-pinch

system activated;

(2): right front window opening/closing.

"Automatic continuous" operation during

window opening/closing and anti-pinch

system activated;

(3): right rear window opening/closing;

"Automatic continuous" operation during

window opening/closing and anti-pinch

system activated;

(4): enabling/disabling of rear door

electric window controls;

(5): left rear window opening/closing;

"Automatic continuous" operation during

window opening/closing and anti-pinch

system activated.

Window opening

Push the buttons to open the desired

window.
Each button has two position steps.
Press gently (first position step) for

manual "burst" window travel, while

pressing the same button harder (second

position step) activates "continuous

automatic" operation.
If the button is pressed again, the

window will stop in the desired position.

Window closing

Lift the buttons to close the desired

window.

The window closing stage occurs

following the same logic described for

the opening stage both of the front door

windows and the rear door windows.

Window anti-pinch safety device

This safety system can recognise the

presence of any obstacle during the

window closing movement. If this

occurs, the system stops the window's

movement and reverts it, depending on

its position.
The anti-pinch safety function is

activated both during the manual and the

automatic operation of the window.

Electric window system initialisation

If power supply is interrupted, the

electric window automatic operation

must be reinitialised.
To perform the initialisation procedure,

which must be done on each door with

the doors closed, manually fully close the

window to be initialised.

WARNING

24)

Improper use of the electric windows

can be dangerous. Before and during their

operation, ensure that any passengers are

not at risk from the moving glass either

by personal objects getting caught in the

mechanism or by being hit by it directly.

45

ELECTRIC SUNROOF

(where provided)

25)

The electric sunroof comprises two

glass panels (the front one is mobile and

the rear one fixed) and is fitted with an

electrically operated front sun blind and

a manually operated rear sun blind.
Operation of the sunroof is only possible

with the ignition device at AVV.
The sun roof has three preset positions:

fully closed; comfort (intermediate

opening) fully open.
WARNING You cannot have the blind

closed when the roof is open.

OPENING

Press the (1) fig. 55 symbol on button

: the roof will open to the comfort

position. A second press will open it fully.
A long press of the same button will

open the roof until it is released, or if

held down, until it reaches the comfort

position. Use the button in the same way

to open the roof fully from that position.

11)

The automatic motion can be interrupted

in any position by pressing button

(1)again.
If the electric blind is closed, the roof

opening control opens it too.

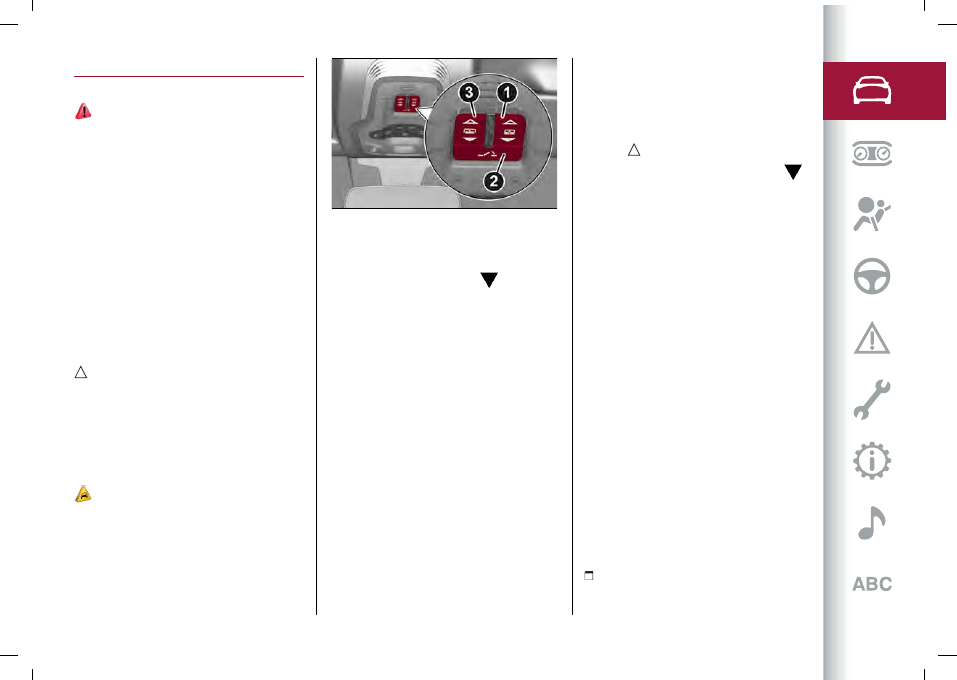

55

04186S0001EM

CLOSING

From the position of complete opening
press button (1) next to the

symbol:

the roof will close completely.
A long press of the same button moves

the roof until it is released.
The automatic motion can be interrupted

in any position by pressing button

(1)again.

SWIVEL OPENING

To bring the roof into "swivel" position,
press and release button (2) fig. 55.
This type of swivel opening can be

activated irrespective of the position of

the sun roof. When starting with the roof

in closed position, pressing the button

automatically causes its swivel-opening.

If the roof is already open, pressing the

button will open it to the swivel position.
Press button (2) again during automatic

opening or closing to stop movement of

the sunroof.

FRONT SUN BLIND ELECTRIC

MOVEMENT

The front sun blind is electrically

operated.
Press the (3) fig. 55 symbol next to
symbol : to open the sun blind.
Press the (3) symbol next to symbol

:

to close the sun blind.
The automatic motion can be interrupted

in any position by pressing button

(3)again.
If the roof is open, the sun blind closing

control will also close the roof.

ANTI-PINCH DEVICE

The sunroof has an anti-pinch safety

system capable of detecting the

presence of an obstacle during the

closing movement: if this happens, the

system intervenes and the movement of

the roof is immediately reversed into

opening.

INITIALISATION PROCEDURE

Automatic operation of the sunroof

must be initialised again in case of faulty

sunroof operation.
WARNING The anti-pinch safety function

is deactivated during the initialisation

procedure.
Proceed as follows:

Set the ignition device to AVV and

start the engine;

 GETTING TO KNOW YOUR CAR

46

press button (1) next to the

symbol

to bring the roof into completely closed

position;

open the driver side door
bring the ignition device to STOP;
within 5 seconds, set the ignition

device to AVV and start the engine;

within 10 seconds hold button (1) next

to the

symbol pressed; after 10

seconds you will hear the electric motors

of the roof and blind stop in sequence;

release the button and within 5

seconds, press button (1) next to the

symbol and hold it down (until the

cycle end): the roof will automatically

perform a complete open and close cycle

including both the window and the blind

(to indicate that the initialisation has

been successful). If this does not occur,

the procedure must be restarted from

the beginning;

check that the re-initialisation

operation was successful by checking

the “one touch” function of the window

and of the blind.

WARNING

25)

When leaving the car, make sure to take

the key with you to avoid the risk of injury to

those still inside the car due to accidental

operation of the sunroof. Improper use

of the roof can be dangerous. Before and

during operation, always check that no-one

is exposed to the risk of being injured by the

moving sunroof or by objects getting caught

or hit by it.

IMPORTANT

11)

Do not open the sun roof if a roof rack

or crossbars are fitted. Do not open the sun

roof if there is snow or ice on it: you may

damage it.

BONNET

OPENING

26) 27)

Proceed as follows:

inside the passenger compartment,

pull the release lever fig. 56 or fig. 57

(depending on the car version/market);

go to the outside of the vehicle and

position yourself in front of the grille;

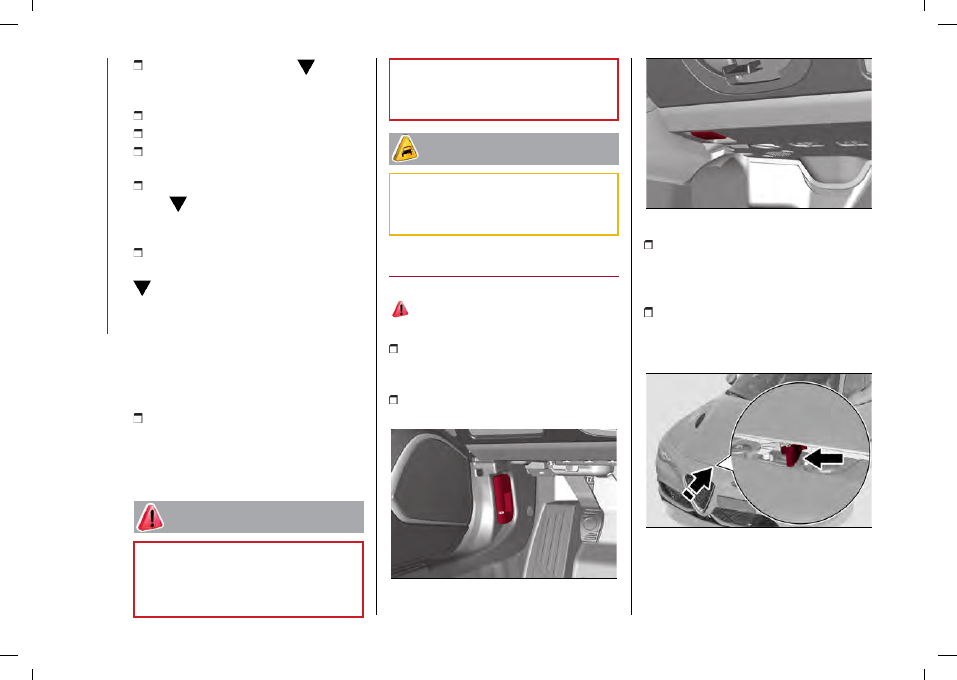

56

04196S0001EM

57

04196S0003EM

slightly lift the bonnet and operate the

release device from the side from the

right leftwards as shown by the arrow,
fig. 58;

raise the bonnet completely: the

operation is facilitated by the presence

of a gas shock absorber which holds it

the all open position.

58

04196S0002EM

Do not tamper with the shock absorber

and accompany the bonnet while lifting

it.

47

CLOSING

26) 28)

To close, lower the bonnet to

approximately 16 in (40 centimetres)

from the engine compartment then let

it drop. Make sure that the bonnet is

completely closed and not only fastened

by the locking device by trying to open it.

If it is not perfectly closed, do not try to

press the bonnet down but open it and

repeat the procedure.

Quadrifoglio Version:

as it is extremely

light, to close the bonnet, lower it to

approximately 40 centimetres from the

engine compartment then apply a slight

pressure. Make sure that the bonnet is

completely closed and not only fastened

by the locking device by trying to open it.

If it is not perfectly closed, do not try to

press the bonnet down but open it and

repeat the procedure.
WARNING Always check that the bonnet

is closed correctly to prevent it from

opening while the vehicle is travelling.

Since the bonnet is equipped with a

double locking system, one for each side,

you must check that it is closed on both

its side ends.

WARNING

26)

Perform these operations only when the

car is stationary.

27)

Use both hands to lift the bonnet. Before

lifting, check that the windscreen wiper

arms are not raised from the windscreen or

in operation, that the car is stationary and

that the electric parking brake is engaged.

28)

For safety reasons, the bonnet must

always be properly closed while driving.

Therefore, make sure that the bonnet

is properly closed and that the lock is

engaged. If you discover that the bonnet

is not perfectly closed while driving, stop

immediately and close the bonnet in the

correct manner.

BOOT

The boot unlocking is electrically

operated and is deactivated when the car

is in motion.
The warning triangle (1) fig. 63 is housed

inside the boot, on the lid lining.

OPENING

Opening from the outside

When unlocked, the boot can be opened

from outside the car using the electric
opening button fig. 59 located between

the plate lights, until you hear the

unlocking click or by quickly pressing
button

on the remote control

twice.

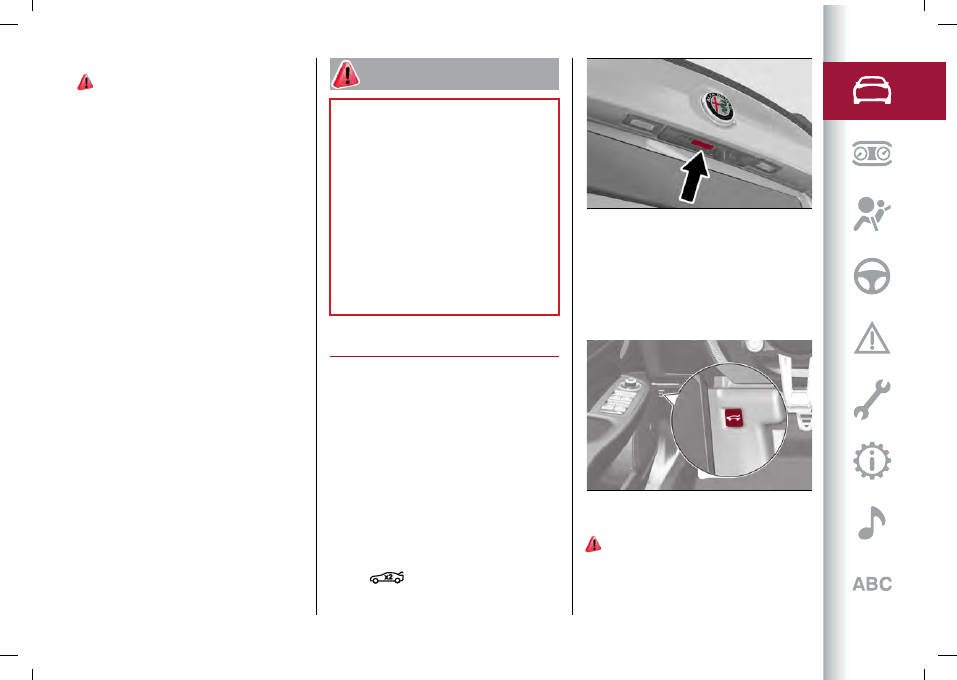

59

04056S0010EM

Opening from the inside

When unlocked, the boot can be opened

from inside the car using the opening
button fig. 60 positioned under the

dashboard near the bonnet opening lever

until you hear the click.

60

04206S0002EM

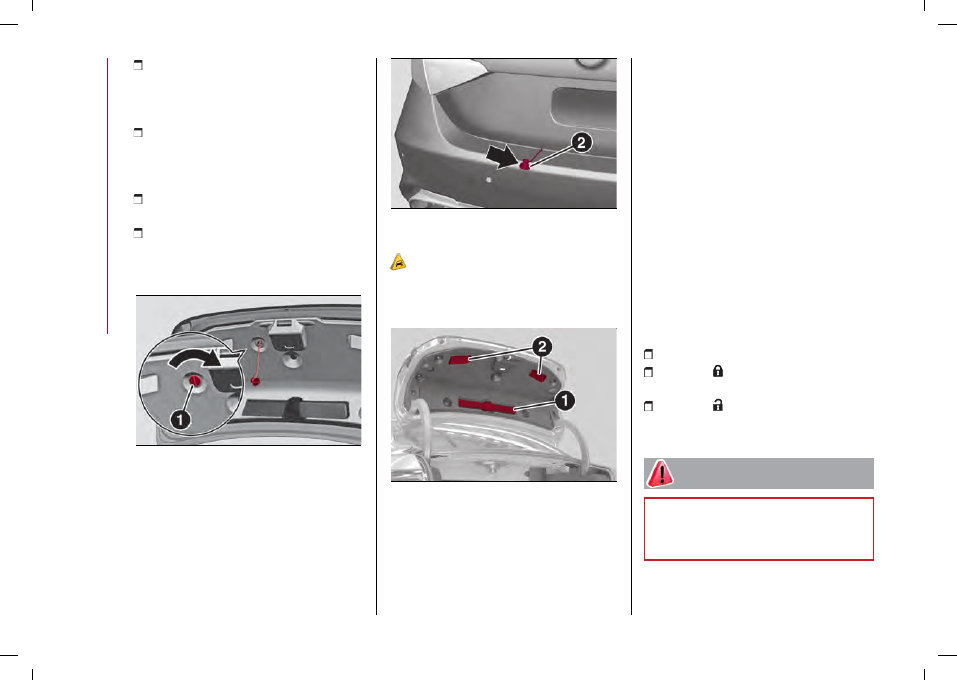

Opening the tailgate manually

29)

The tailgate can be opened in case of an

emergency (e.g. if the battery is flat) as

follows:

 GETTING TO KNOW YOUR CAR

48

operating inside the boot, turn the

device (1) (located on the left side), as

shown in fig. 61 and extract the cord (2)
fig. 62, anchored to the device itself;

make sure that the end part of the

cord (2) remains outside the boot: with

tailgate can be opened manually from the

outside in this manner;

after having opened the tailgate, wind

the cord (2) back around the device (1);

position the device (1) inside its

housing and lock it by turning it in the

opposite sense with respect to that
shown in fig. 61.

61

09086S0001EM

62

04206S0998EM

CLOSING

12)

Grip one of the handles (2), fig. 63, and

lower the boot, pressing next to the lock

until it clicks.

63

04206S0003EM

WARNING Before closing the boot make

sure you have the key with you to prevent

locking it in the luggage compartment.

The tailgate will be locked automatically

and can only be opened using another

key.

WARNING With the battery

disconnected it will no longer be possible

to open that boot, neither with the

key nor by pressing the button inside

the boot. Therefore, always take out

the manual boot opening cord before

disconnecting the battery (as described

previously).
WARNING This procedure must be

carried out exclusively in safe places

because it allows to open the boot

unconditionally.

BOOT INITIALISATION

WARNING If the battery is disconnected

or the protection fuse blows, the boot

opening/closing mechanism must be

reinitialised as follows:

close all the doors and the boot;
press the

button on the remote

control;

press the

button on the remote

control.

WARNING

29)

Perform the tailgate emergency

opening operation only with the engine

stopped and in a position where it is not a

danger for oncoming traffic.

49

IMPORTANT

12)

When you need to disconnect or remove

the battery, do not close the boot. Open the

boot manually if it is locked.

INTERIOR FITTINGS

GLOVE COMPARTMENT

30)

To open the compartment proceed as

follows:

unlock the lock (where provided) by

placing the metal insert in the key into

the lock;

operate handle fig. 64, to open the

compartment.

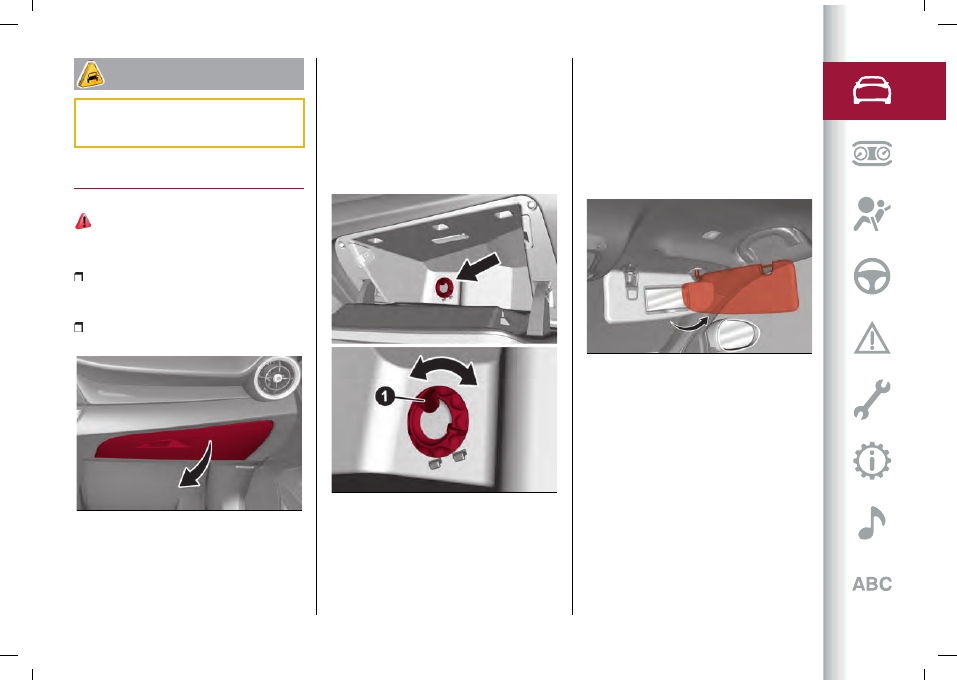

64

04246S0001EM

Cooled storage compartment

(where provided)
To regulate the air flow in the
compartment, adjust wheel (1) fig. 65.

Wheel turned clockwise: cooling open;

wheel turned anticlockwise: cooling

closed.
The air temperature inside the cooled

storage compartment is the same as that

coming out of the climate control system

vents and depends on the temperature

set on the control panel.

65

04136S0099EM

WARNING Do not insert objects of such

a size that the compartment cannot be

completely closed.

Moreover make sure that the

compartment is completely closed while

driving.

SUN VISORS

To direct the visor laterally, detach the

visor from the interior rear-view mirror

side hook and turn it towards the side

window, fig. 66.

66

04246S0002EM

POWER SOCKET

It is located inside the storage

compartment on the central tunnel
fig. 67. It only operates with the ignition

device at ON.

 GETTING TO KNOW YOUR CAR

50

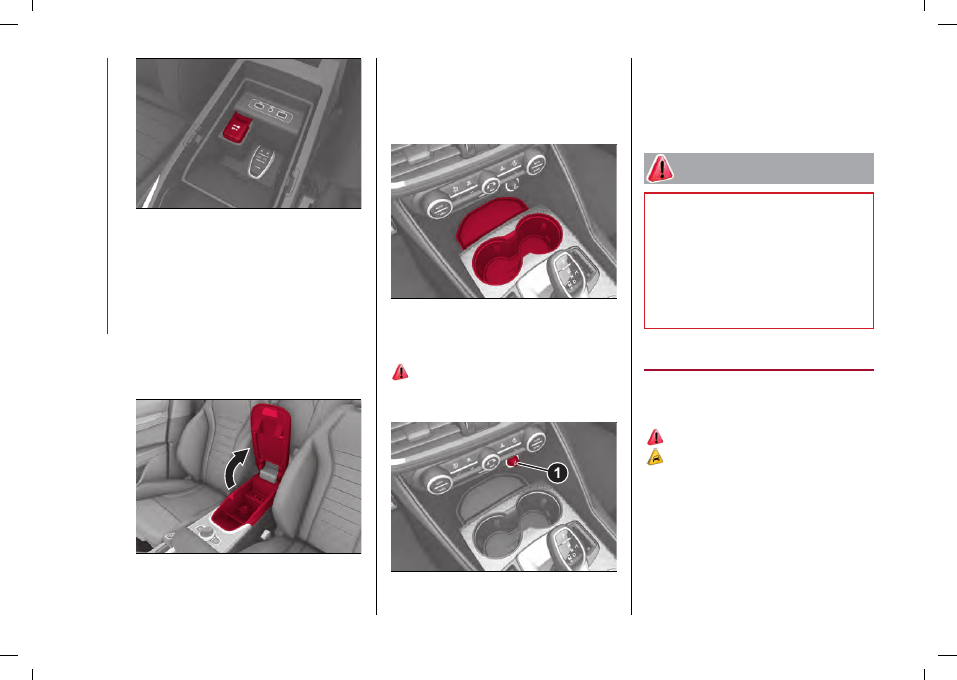

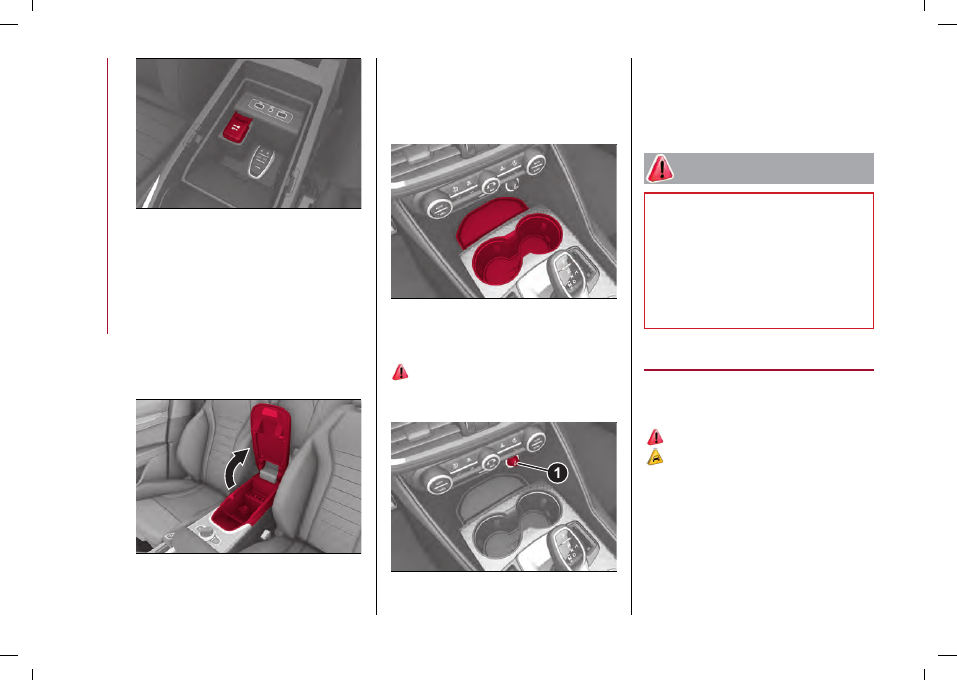

67

04026S0994EM

WARNING Do not connect devices with

powers higher than 180W to the socket.

Do not damage the socket by using

unsuitable adaptors.

FRONT ARMREST

This is located between the front seats.
There is a storage compartment inside
the armrest: operate the fig. 68 device to

access and raise the armrest.

68

04246S0004EM

CUP HOLDER / CAN HOLDER /

ASHTRAY

There are two CUP HOLDER / CAN

HOLDER / ASHTRAY compartments on
the central tunnel fig. 69.

69

04246S0005EM

CIGARETTE LIGHTER

(where provided)

31) 32)

WARNING Always check that the
cigarette lighter fig. 70 is switched off.

70

04246S0015EM

FIRE EXTINGUISHER

(where provided)
An extinguisher is provided on some

versions.

WARNING

30)

Do not travel with the storage

compartment open: it may injure the front

seat occupants in the event of an accident.

31)

The cigar lighter becomes very hot.

Handle it carefully and make sure children

do not touch it: risk of fire and/or burning.

32)

Do not use the ashtray as a waste paper

basket: it may catch fire in contact with

cigarette stubs.

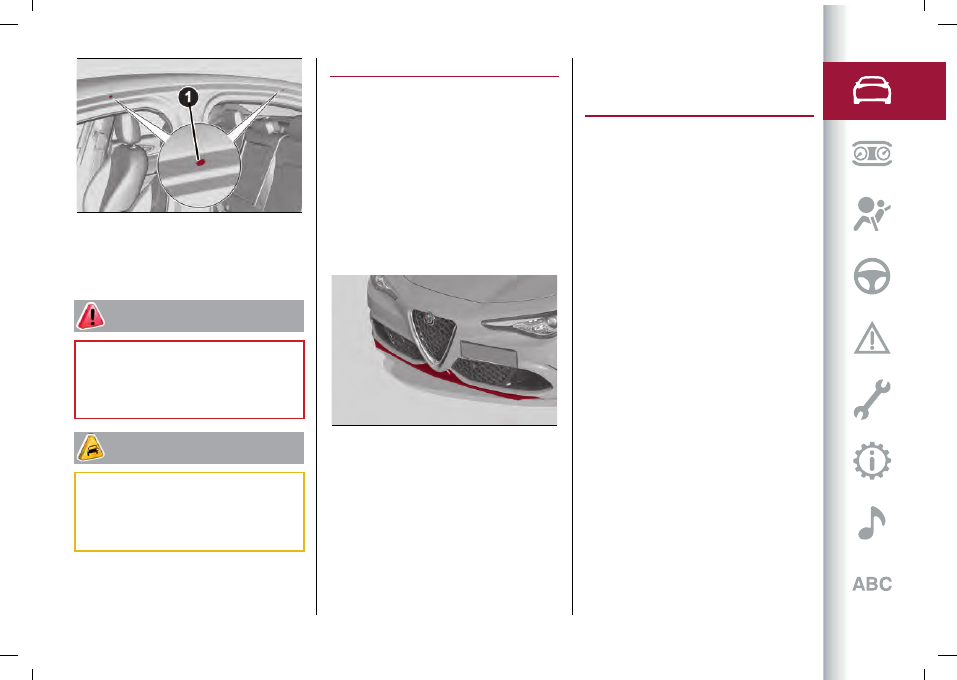

ROOF RACK/SKI RACK

The attachments (1) fig. 71 are located in

the areas illustrated in the figure and can

only be accessed with the doors open.

33) 34)

13) 14)

51

71

04256S0001EM

Lineaccessori Alfa Romeo includes a

dedicated roof rack/ski rack for this car.

WARNING

33)

After travelling for a few kilometres,

check to ensure that the fixing screws for

the attachments are well tightened.

34)

Distribute the load evenly and pay

attention to side winds when driving.

IMPORTANT

13)

Never exceed the maximum

permitted loads (see chapter "Technical

specifications").

14)

Fully comply with the regulations in

force concerning maximum clearance.

ACTIVE AERODYNAMIC

FRONT MOBILE DEFLECTOR

(Alfa Active Aero)

This is an automatic device, working

at the car speed, which allows higher

reactivity at average speeds and higher

car stability at high speeds, regulating

the air flow into the lower part of the car.
The system is not active in temperatures

near or below zero, or when the “Alfa

DNA™ Pro” selector is in the "Normal" or

"Advanced Efficiency" positions.

72

04296S0001EM

In case of a failure of the deflector, the

generic failure icon along with a message

which identifies the type of malfunction,

lights up on the instrument panel display.

WIRELESS CHARGING SYSTEM

- WCPM (Wireless Charge Pad

Module)

(where provided)
The car can be equipped with the Qi®

wireless charger system (maximum

power available 15 W), located in the
housing in the front seat armrest fig. 73.
The Qi® wireless charger system is

designed to wirelessly charge your

mobile phone. Consult the manual of your

phone to check its compatibility.
Qi® is a standard interface that uses

electromagnetic induction to transmit

electrical energy to a mobile device.

The mobile phone must be designed in
accordance with the Qi® standard to be

recharged through the WCPM system.
WARNING Keys must not be placed on

the charging mat or within 15 cm from it.

This could cause excessive heat buildup

and damage to the remote control.
WARNING Placing the keys near the

Wireless charger may prevent the engine

from starting. In this case, a dedicated

message will be shown on the display of

the Connect system to alert the driver of

the need to remove the object from the

wireless charger.
WARNING Do not place the ignition key

or any other type of metal or magnetized

 GETTING TO KNOW YOUR CAR

52

object (e.g. credit cards, coins, etc.) inside

the mobile phone housing.
WARNING Make sure that you place

the mobile correctly (display facing

downwards) in the special charging

location: charging may not be enabled if

it is in the wrong position.
WARNING To avoid interference with the

key search, the wireless charger system

stops charging when any door is opened.
WARNING Make sure that there are no

metal objects between the phone and the

wireless charger system during charging.

Any such objects could overheat.

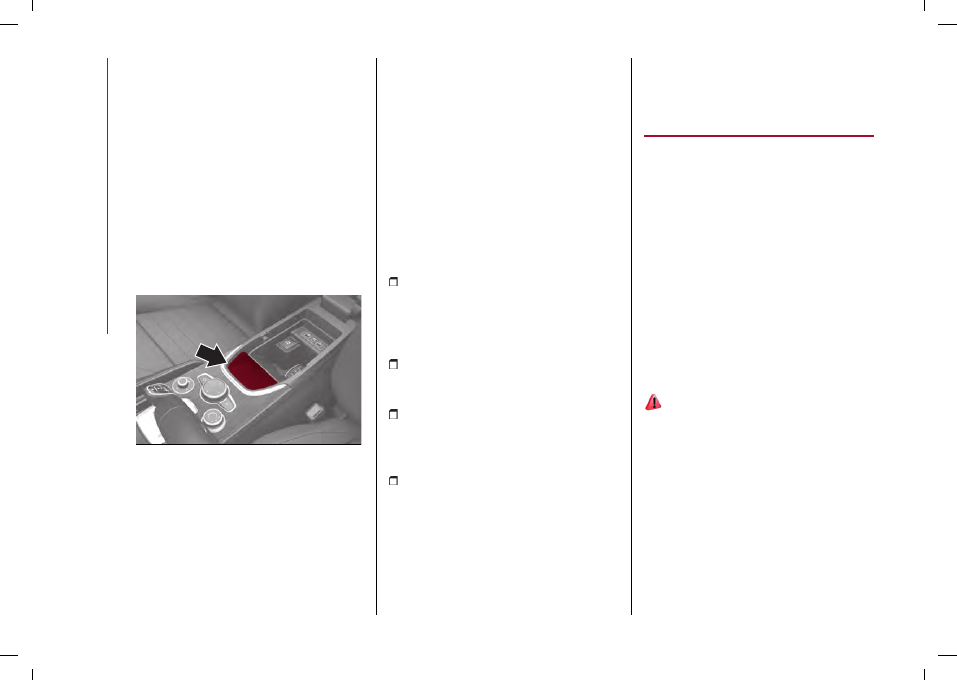

73

11116S0999EM

OPERATION

The wireless charging system is

activated in automatic mode when the

driver places his mobile phone in the

housing (WCPM) (see the previous

instructions), if the latter is compatible
with the Qi® standard.
If the mobile phone is removed from the

housing during the wireless charging

phase, this will automatically be

interrupted.
The wireless charger system enables

charging when all doors are closed

properly and the engine has been

started.
Interacting with the wireless charging

system, positioning the mobile phone in

the appropriate housing, the following

messages are shown on the Connect

system display (with specific icons and

widgets), to inform the driver about the

wireless charging system status:

"

Your phone is being charged

": is

displayed when the mobile phone is

positioned correctly in the wireless

charging compartment and the system is

activated correctly;

"

Phone fully charged

": is displayed

when the phone has completed charging

its battery;

"

Object not allowed

": is displayed

when a phone that is not enabled for

wireless charging or an object that is not

permitted (e.g. the ignition key) is placed.

"

Unavailable system

": appears when

there is a malfunction in the wireless

charger system.
The driver can deactivate the display

of messages relating to the operating

status of the wireless charging system,

using the relevant Connect system menu

(see the description on the dedicated

supplement).

ENVIRONMENTAL PROTECTION

SYSTEMS

Petrol versions

The systems used for reducing petrol

engine emissions are: catalytic

converter, oxygen sensors, fuel

evaporation control system and GPF

particulate filter (petrol versions with

GPF only).

Diesel versions

The systems used for reducing diesel

engine emissions are: exhaust gas

recirculation system (EGR), oxidising

catalytic converter,(DOC), selective

nitrogen oxide catalytic converter with
AdBlue® (SCR) and particulate filter

(DPF).

35)

GASOLINE PARTICULATE FILTER GPF

(Gasoline Particulate Filter) (petrol

versions with GPF only)

The Gasoline Particulate Filter is a

mechanical filter built into the exhaust

system, which physically traps carbon

particles present in the exhaust gases of

petrol engines.
Since this filter physically traps

particulate, it must be periodically

regenerated (cleaned) at regular

intervals by burning carbon particles.

53

The following may occur during

regeneration: more noise and/or

worsening of car handling.
These are not faults; they do not impair

normal car performance or damage the

environment. If the dedicated message

is displayed, see contents of "Warning

lights and messages" paragraph, in

chapter "Knowing the instrument panel".

DIESEL PARTICULATE FILTER (DPF)

(Diesel Particulate Filter)

The Diesel Particulate Filter is a

mechanical filter, integral to the exhaust

system, that physically traps carbon

particles present in the exhaust gases of

Diesel engines.
Since this filter physically traps

particulate, it should be periodically

regenerated (cleaned) at regular

intervals by burning carbon particles.
During the regeneration there may be

a limited increase in the engine idle

speed, fan activation, a limited increase

in fumes and high temperatures at the

exhaust.
These are not faults; they do not impair

normal car performance or damage the

environment. If the dedicated message

is displayed, see contents of "Warning

lights and messages" paragraph, in

chapter "Knowing the instrument panel".

WARNING

35)

The catalytic converter and particulate

filter (DPF) reach very high temperatures

during operation. Therefore do not park the

vehicle on flammable materials (e.g. grass,

dry leaves, pine needles, etc.): fire hazard.

This section of the handbook provides all information that is

useful for getting to know, interpreting, and using the

instrument panel correctly.

KNOWING THE INSTRUMENT PANEL

CONTROL PANEL AND ON-BOARD INSTRUMENTS . . . . . . . . . . . . . . . . . 56
DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61
DISPLAY DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
WARNING LIGHTS AND MESSAGES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
EOBD SYSTEM (European On Board Diagnosis) . . . . . . . . . . . . . . . . . . . . . .89

 KNOWING THE INSTRUMENT PANEL

56

CONTROL PANEL AND ON-BOARD INSTRUMENTS

 

74

05026S0003EM

1. Rev counter 2. Digital engine oil temperature gauge with overheating warning light 3. TFT Display 4. Digital fuel level gauge (the

triangle on the left side of the symbol indicates the side of the vehicle with the fuel filler) 5. Speedometer

57

QV version

75

05026S0004EM

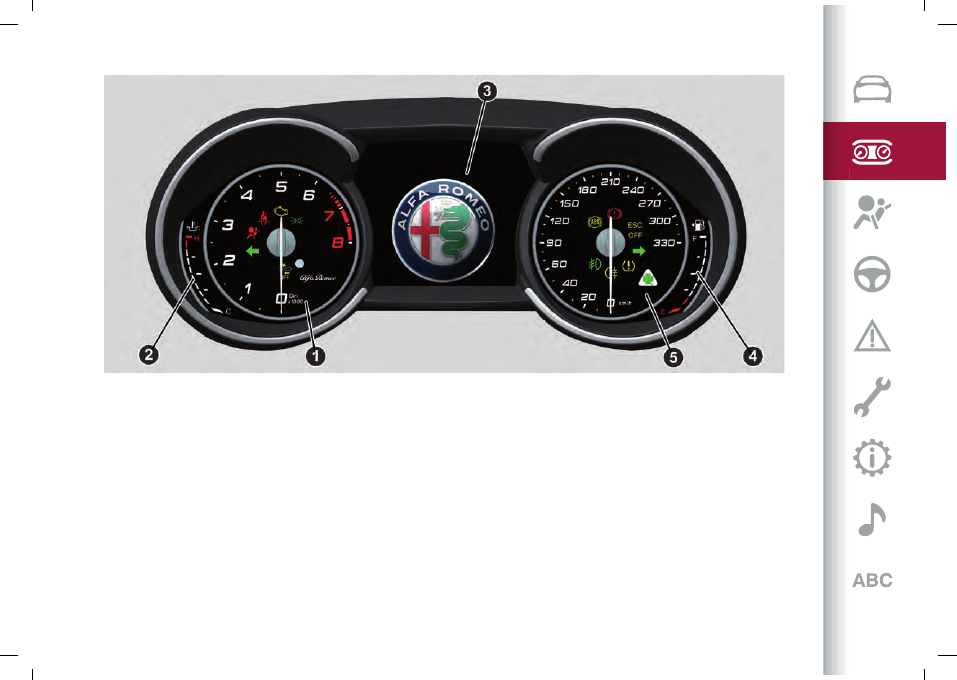

1. Rev counter 2. Digital engine oil temperature gauge with overheating warning light 3. TFT Display 4. Digital fuel level gauge (the

triangle on the left side of the symbol indicates the side of the vehicle with the fuel filler) 5. Speedometer
Apart from the instrument panel display size, there may be small differences according to the version or the end market destination

of the car.

 KNOWING THE INSTRUMENT PANEL

58

 

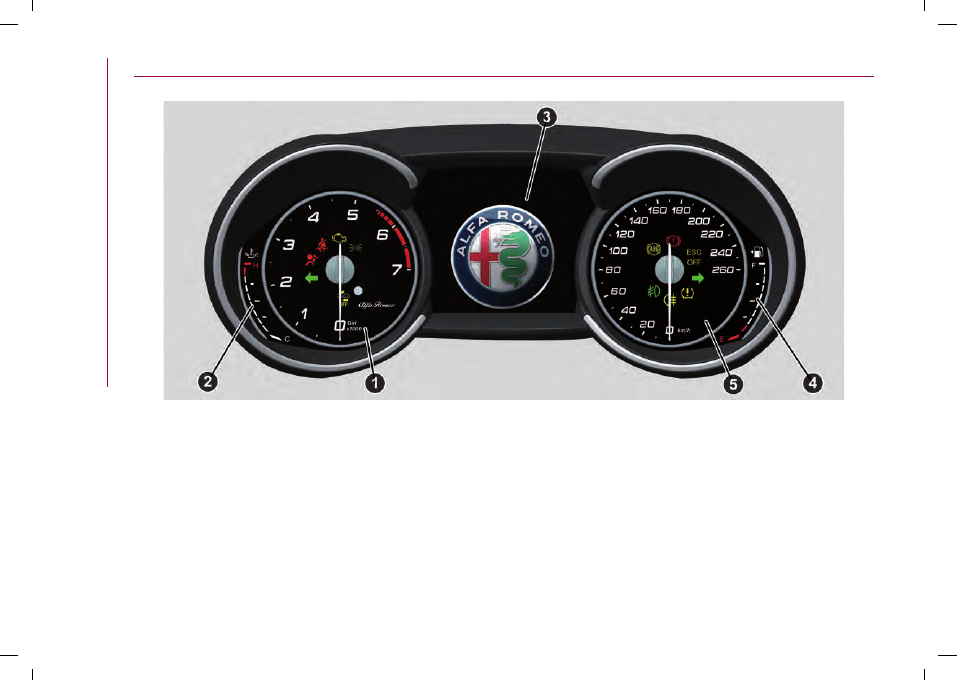

RIGHT-HAND DRIVE VERSIONS

76

05026S0085EM

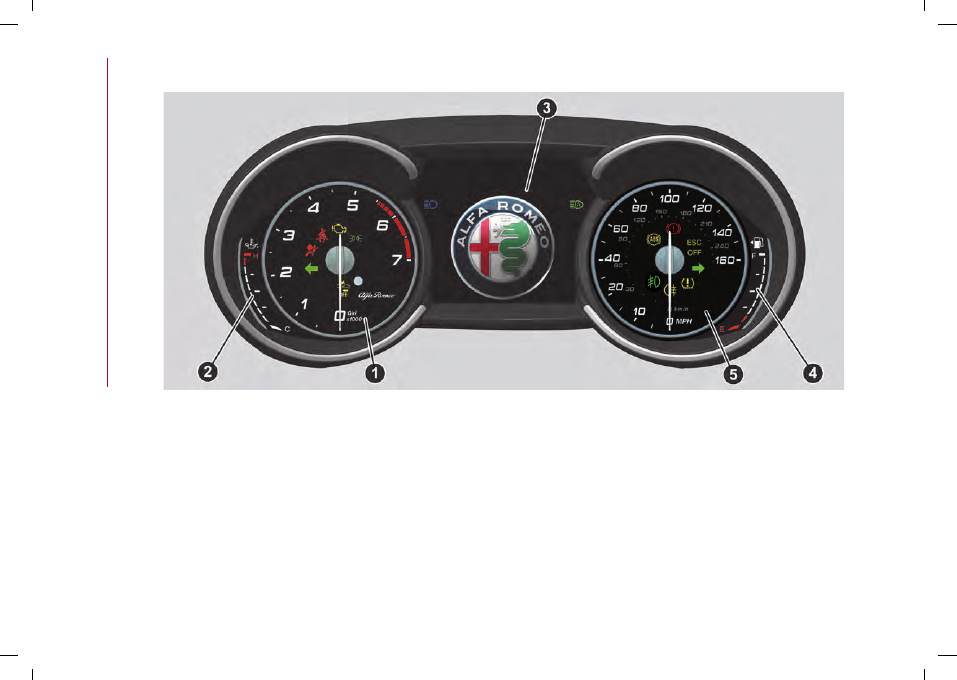

1. Rev counter 2. Digital engine oil temperature gauge with overheating warning light 3. TFT Display 4. Digital fuel level gauge (the

triangle on the left side of the symbol indicates the side of the vehicle with the fuel filler) 5. Speedometer

59

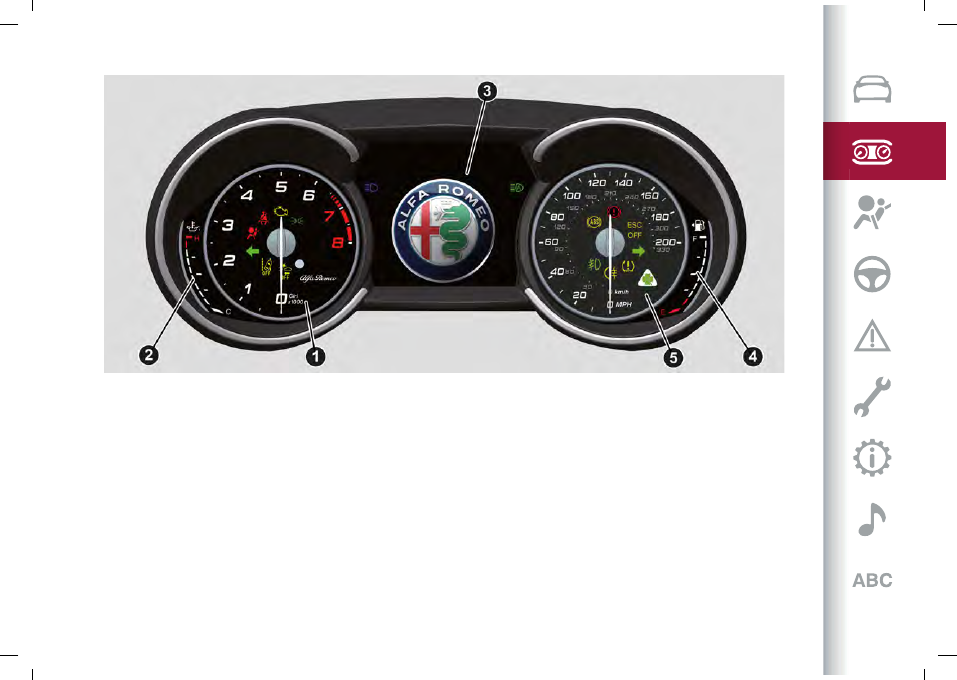

Quadrifoglio version

77

05026S0086EM

1. Rev counter 2. Digital engine oil temperature gauge with overheating warning light 3. TFT Display 4. Digital fuel level gauge (the

triangle on the left side of the symbol indicates the side of the vehicle with the fuel filler) 5. Speedometer
Apart from the instrument panel display size, there may be small differences according to the version or the end market destination

of the car.

 KNOWING THE INSTRUMENT PANEL

60

 INSTRUMENT PANEL LIGHT

ADJUSTMENT (brightness sensor)

Inside the rev counter there is a

light sensor capable of detecting

environmental light conditions and

adjusting the operating mode (night/day)

and the brightness of the instrument

panel and the Connect system display.

ENGINE OIL TEMPERATURE GAUGE

The digital bar indicator monitors the

temperature of the engine oil and starts

supplying indications when the fluid

temperature reaches approximately

122°F (50°C).
Under normal usage, the digital scale

should hover around the middle of

the scale according to the working

conditions.
The

warning light switches on to signal

the excessive increase of the engine oil

temperature.
In this case, immediately stop the engine

and contact an Alfa Romeo Dealership.

FUEL LEVEL GAUGE

The bar digital gauge monitors the

amount of fuel in the tank.
The

warning light turns on, a message

is displayed and an acoustic signal is

emitted, when about 1.8 UK gal (8 litres)

of fuel are left in the tank for diesel

versions, and about 2 UK gal (9 litres)

of fuel for petrol versions). Proceeding

further, the second white notch will go

off and the last one will become red,

together with the indication "E" present
at the bottom of the tank fig. 78.
WARNING If the warning light switches

on, refuel at the earliest opportunity.
WARNING Do not travel with the fuel

tank almost empty: any gaps in fuel

supply could damage the catalytic

converter.

78

05026S0044EM
