 GETTING TO KNOW YOUR CAR

12

DASHBOARD

2

2

9

2

8

2

11

10

2

7

6

3

4

5

1

1

03036S0088EM

1 Exterior light switch / 2 Air vents / 3 Left-hand stalk (exterior lights) / 4 Steering wheel controls (Cruise Control (where provided)

/ Active Cruise Control (where applicable) / HAS system (where provided) / TSR system (where provided) / TJA system (where

provided) / ISC system (where provided) / 5 Instrument panel and instruments / 6 Steering wheel - driver side front airbag / 7 Right-

hand stalk (window wiper) / 8 Connect system / 9 Automatic dual-zone climate control system / 10 Glovebox / 11 Passenger side front

airbag

13

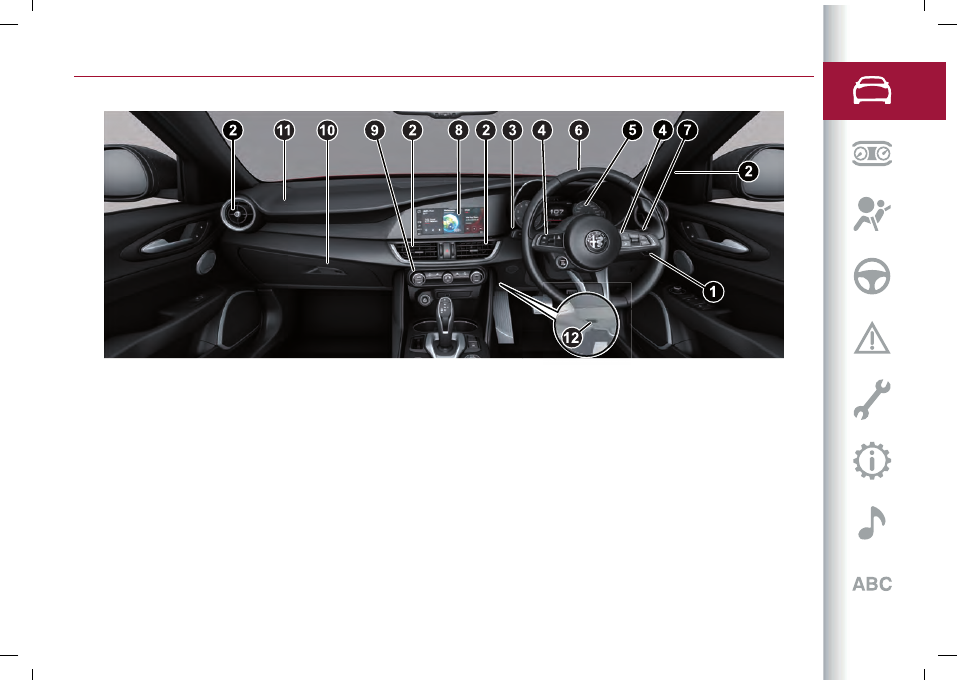

DASHBOARD (RIGHT-HAND DRIVE VERSION)

2

03036S0027EM

1 Exterior light switch / 2 Air vents / 3 Left-hand stalk (exterior lights) / 4 Steering wheel controls (Cruise Control (where provided)

/ Active Cruise Control (where applicable) / HAS system (where provided) / TSR system (where provided) / TJA system (where

provided) / ISC system (where provided) / 5 Instrument panel and instruments / 6 Steering wheel - driver side front airbag / 7 Right-

hand stalk (window wiper) / 8 Connect system / 9 Automatic dual-zone climate control system / 10 Glovebox / 11 Passenger side front

airbag / 12 Bonnet opening lever

 GETTING TO KNOW YOUR CAR

14

THE KEYS

ELECTRONIC KEY

1)

1)

The car is equipped with an electronic
key with a Keyless Start function fig. 3,

provided in duplicate.

3

04016S0010EM

OPERATION

Door and boot unlock

Briefly press the

button: unlocking of

doors and boot, timed switching-on of

interior ceiling lights and single flashing

of direction indicators (if activated from

the Connect system).
When the function is available, press and

release the unlock button on the remote

control once only to unlock the driver

side front door or twice within 1 second

to unlock all doors and the boot.
It is however possible to change the

current setting through the Connect

system menu, so that the system

unlocks:

all doors on the first press of the

remote control button;

only the driver door on the first press

of the remote control button (where

provided);

the boot, "independently" or "with

doors".
Moreover, from the Connect system

you can activate or deactivate the

flashing of the direction indicators upon

locking/unlocking the doors and activate

the "courtesy light" function (dipped

beam headlights and direction indicators

switch on) upon unlocking the doors. For

further information, see paragraph

"Settings" in the "Connect" booklet.
The doors can always be unlocked by

putting the metal insert inside the driver

side door lock.

Door and boot lock

Briefly press the

button: locking of

doors and boot, timed switching-off of

interior ceiling light and double flashing

of direction indicators (if activated from

Connect system).
If one or more doors are open, the doors

are locked and this is indicated by a

rapid flashing of the direction indicators

(where provided). The doors prepare for

locking, which is active from the moment

they are closed. The doors will unlock

again only if the key presence is detected

inside the passenger compartment.
The doors can always be locked by

putting the metal insert inside the driver

side door lock.

Automatic window opening/closing

function

(where provided)
Prolonged pressing of button : open all

windows.
Prolonged pressing of button : close all

windows.

boot opening

Rapidly press the

button twice to

open the boot remotely.
The direction indicators will flash twice

to indicate that the boot has been

opened.

REPLACING THE ELECTRONIC KEY

BATTERY

1)

To replace the battery, proceed as

follows:

Press in the points shown fig. 4 and

slide the cover off downwards.

15

4

04016S0002EM

Remove the key insert from its

housing fig. 5.

5

04016S0003EM

Remove the battery cap fig. 6 rotating

it anticlockwise.

6

04016S0004EM

Remove the battery from its housing

fig. 7 and replace it with a new one of the

same type.

7

04016S0005EM

Proceed in reverse order to reassemble

the key.
WARNING The battery replacement

operation must be carried out with care,

in order not to damage the electronic

key.

REQUEST FOR ADDITIONAL KEYS

The system can recognise up to 8 keys

with remote control.
Only use keys that have been specially

coded for the car electronics. If an

electronic key is coded for a car, it cannot

be used on any other car.

Duplicating keys

If you need a new electronic key, go to

an Alfa Romeo Dealership, taking an

ID document and the car ownership

documents.

WARNING

1)

Do not swallow the battery. Danger of

chemical burns. The keys contain a small

battery. If the battery is swallowed, it

can cause severe internal burns in just 2

hours and cause death. Keep new and used

batteries out of the reach of children. If

the battery compartment does not close

securely, discontinue use of the product

and keep it out of reach of children. If you

believe that batteries may have been

swallowed or inserted inside the body,

seek medical attention immediately. The

emergency key (where provided) must be

immediately inserted into the electronic key

to prevent easy access to the battery.

 GETTING TO KNOW YOUR CAR

16

IMPORTANT

1)

The electronic components inside the key

may be damaged if the key is subjected to

strong shocks. In order to ensure complete

efficiency of the electronic devices inside

the key, it should never be exposed to direct

sunlight.

IMPORTANT

1)

Used batteries may be harmful to the

environment if not disposed of correctly.

They must be disposed of as specified by

law in the special containers or taken to an

Alfa Romeo Dealership, which will take care

of their disposal.

IGNITION DEVICE

OPERATION

2) 3) 4) 5) 6)

To activate the ignition device fig. 8

the electronic key must be inside the

passenger compartment.

8

04026S0001EM

The ignition device has the following

possible states:

STOP: engine off, steering column

locked. Some electrical devices (e.g.

central door locking system, alarm, etc.)

are still available;

ON (single button press): all electrical

devices are available. This state can be

selected by pressing the ignition device

button once, without pressing the brake

pedal;

AVV: engine starting. This state can be

selected by pressing the ignition device

button once and pressing the brake

pedal.
After starting the engine, insert the
electronic key into housing 1 fig. 9 beside

the shift lever on the central tunnel.

9

04206S0554EM

NOTE With the ignition device ON, if

30 minutes pass with P (Park) mode

engaged and the engine stopped, the

ignition device will automatically move to

the STOP position.
NOTE With the engine running, it is

possible to go away from the car taking

the electronic key with you. The engine

will still be running. The car will indicate

the absence of the key on board when

the door is closed.
WARNING If the battery was

disconnected, do not start the engine

immediately after reconnecting the

17

terminals, but press the start button,

without operating the pedals, to turn on

the instrument panel and then start the

engine.
The

symbol on the instrument panel

will remain on, indicating that the

steering must be initialised. To do this,

turn the steering wheel from one end

to the other and bring it back to the

centre position within 30 seconds from

starting the engine. If any red warning

lights on the remain lit on the instrument

panel, stop the engine, wait for at least

5 seconds and repeat the starting

procedure described above.

STARTING WITH FLAT KEY BATTERY

If the remote control battery is flat,

proceed as follows to start the car:

lift the front armrest;
lay the key on the indicated spot,

respecting the position shown in fig. 10.

10

04026S0995EM

STEERING COLUMN LOCK

(where provided)

Activation

The steering lock is engaged when the

driver door is opened with the ignition

device button at STOP.

Deactivation

The steering lock disengages when

the ignition device is pressed and the

electronic key is recognised.

WARNING

2)

Always take the key with you when

you leave your car to prevent someone

from accidentally operating the controls.

Remember to engage the electric parking

brake. Never leave children unattended in

the car.

3)

It is absolutely forbidden to carry out any

after-market operation involving steering

system or steering column modifications

(e.g. installation of anti-theft device) that

could adversely affect performance,

invalidate the warranty, cause SERIOUS

SAFETY PROBLEMS and also result

in the car not meeting type-approval

requirements.

4)

Before leaving the vehicle, ALWAYS

engage the handbrake. Activate mode P

(Park) and press the ignition device to set it

to STOP. When leaving the vehicle, always

lock all the doors by pressing the button on

the handle.

5)

For versions equipped with the Keyless

Start system, do not leave the electronic

key inside or near the car or in a place

accessible to children. Do not leave the car

with the ignition device in ON position. A

child could activate the electric window

winders, other controls or even start the car.

6)

If the ignition device has been tampered

with (e.g. an attempted theft), have it

checked over by the Alfa Romeo Dealership

before driving again.

ENGINE IMMOBILIZER

The Engine Immobilizer system prevents

unauthorised use of the car preventing to

start the engine.
The system does not need to be

enabled/activated: operation is

automatic, regardless of the fact that the

car's doors are locked or unlocked.

IRREGULAR OPERATION

If, during starting, the key code is not
correctly recognised, the

icon is

displayed on the instrument panel (see

the instructions in the "Warning lights

and messages" paragraph, "Knowing

the instrument panel" chapter). This

condition leads to the engine stopping

after 2 seconds. In this case, bring the

ignition device to STOP and then to ON; if

it is still blocked, try with the other keys

provided. If it is still not possible to

start the engine, contact an Alfa Romeo

Dealership.

 GETTING TO KNOW YOUR CAR

18

If the

icon is displayed while driving,

this means that the system is running

a self-diagnosis (e.g. due to a voltage

drop). If the display persists, contact an

Alfa Romeo Dealership.

WARNINGS

Do not tamper with the Engine

Immobilizer system. Any

modifications/alterations could

cause the protection function to be

deactivated.
The Engine Immobilizer system is not

compatible with certain aftermarket

remote starting systems.

ALARM

(where provided)

ALARM ACTIVATION

The alarm goes off in the following cases:

wrongful opening of

doors/bonnet/boot (perimeter

protection);

operation of ignition device with a key

which is not validated;

cutting of the battery leads;
movement inside the passenger

compartment (volumetric protection,

where provided);

anomalous lifting/tilting of the car

(anti-lift protection, where provided).
Activation of the alarm triggers the horn

and the direction indicators.

WARNING The function is ensured by

the Engine Immobilizer system, which is

automatically activated when you get out

of the car taking the electronic key with

you and locking the doors.
WARNING The alarm is adapted to meet

requirements in various countries.

TURNING THE ALARM ON

With the doors, bonnet and boot closed

and the ignition device turned to STOP,

point the electronic key towards the car
and press and release button . The

alarm can also be engaged by pressing

the "door lock" button, located on the

door external handle.
For further information see the "Passive

Entry" item in the "Doors" paragraph.
Except on some versions for specific

markets, the system produces a visual

and acoustic warning and enables door

locking.
With the alarm engaged, the warning

lights on the panels of the front door
handles flash fig. 11.

11

04046S0001EM

In case of faults the system will generate

a further acoustic signal.
If, after the alarm is switched on, a

second acoustic signal is emitted, wait

about 4 seconds and switch off the alarm

by pressing the button , check that

the doors, bonnet and boot are closed

correctly and then reactivate the system
by pressing the button .
If the alarm emits an acoustic signal even

when the doors, bonnet and boot are

correctly closed, a fault has occurred in

system operation: in this case, contact an

Alfa Romeo Dealership.

TURNING THE ALARM OFF

Press the button. The following actions

are performed:

two brief flashes of the direction

indicators (where provided);

two brief acoustic signals (where

provided);

19

doors are unlocked.

The alarm can also be disengaged by the

holder of the key, by grasping one of the

front handles. For further information

see the "Passive Entry" item in the

"Doors" paragraph.
WARNING The alarm does not switch off

when the central opening is activated

using the metal insert in the key.

VOLUMETRIC/ ANTI-LIFT PROTECTION

(where provided)
To ensure the correct operation of the

protection, completely close the side

windows.
To exclude the function, press button
fig. 12 before activating the alarm.
When the function is turned off, this

is indicated by the LED on the button

flashing for several seconds.

12

04046S0002EM

Any disabling of the volume sensing/anti-

lift protection must be repeated each

time the instrument panel is switched

off.

DISARMING THE ALARM

To completely disable the alarm (e.g.

during a long period of car inactivity),

lock the doors by turning the metal

insert, found inside the electronic key, in

the door lock.

DOORS

LOCKING/UNLOCKING DOORS FROM

THE INSIDE

Central locking/unlocking

If all doors are closed properly, they will

automatically be locked once the car has

exceeded about 20 km/h ("Auto relock"

function active).
Press button

on the driver side door

panel trim fig. 13 or on the passenger side

or on the rear doors (where provided) to

unlock the doors.
With the doors locked, press the

button on the front door panel trims to

unlock them.

13

04056S0001EM

LOCKING/UNLOCKING DOORS FROM

THE OUTSIDE

Locking from the outside

With the doors closed, press the

button on the key.
The door lock can anyway be activated

with all doors locked and the boot open.
When button

on the key is pressed, all

locks are closed, including the lock of the

open boot. The latter will be locked when

it is closed.

2)

Door unlocking from the outside

Press the button

on the key.

Locking/unlocking doors from the

outside in an emergency

If the battery is flat or the remote control

is faulty, you can lock/unlock the doors

from the outside by inserting and

rotating the metal insert (available inside

the remote control) in the lock of the

driver side door.

 GETTING TO KNOW YOUR CAR

20

PASSIVE ENTRY

(where provided)

3)

The Passive Entry system can identify

the presence of an electronic key near

the doors and the boot.
The system enables the doors (or the

boot) to be locked/released without

pressing any button on the electronic

key.
The key is detected only after the

system recognises the presence of a

hand in one of the front handles. If the

detected key is valid, the doors and the

boot are unlocked (the elements that

open depend on the Connect system

settings).
Where the function is provided, grasping

the handle of the driver's door unlocks

the driver's door only, or all the doors,

depending on the mode set in the

Connect system.
WARNING If wearing gloves, or if it has

rained and the door handle is wet, the

activation sensitivity of the Passive

Entry function may be reduced, resulting

in a longer reaction time.

Door locking

To lock the doors, proceed as follows:

make sure that you have the electronic

key and are close to the driver or

passenger side door handle;

press the "door locking" button fig. 14

located on the handle or the fig. 15 button

on the boot near the open button: this

will lock all doors and the boot. Locking

the doors will also activate the alarm

(where provided).

14

04056S0003EM

15

04056S0009EM

WARNING After pressing the "door

locking" button, you need to wait two

seconds before the doors can be

unlocked again using the door handle. It is

therefore possible to check whether the

car is locked correctly by pulling the door

handle within 2 seconds. The doors will

not be unlocked again.
The car doors and boot can anyway
be locked pressing button

on the

electronic key or on the inner door panel.

Driver side door emergency opening

If the electronic key does not work, e.g.

because its battery is flat or the car

battery is flat, the emergency metal

insert inside the key can anyway be used

to operate the lock, unlocking the driver

side door.
To extract the metal insert, proceed as

follows:

press in the points shown fig. 16 and

slide the cover off downwards;

remove the key insert from its housing

fig. 17;

insert the metal insert in the driver

side door lock and turn it to unlock the

door.

16

04016S0002EM

21

17

04016S0003EM

NOTE The metal insert of the key has

no forced insertion direction and can be

inserted indifferently in the lock.

WARNINGS

To avoid leaving the electronic key inside

the car accidentally, the Passive Entry

function features an automatic door

unlocking function.
If one of the car doors is open and the
"door lock" button fig. 18 is pressed

located on the front door handles, or the

button

in the door panel inner trim

fig. 19, once all the doors are closed, the

car checks the inside and outside of the

car to check for the presence of enabled

electronic keys.

18

04056S0003EM

19

04056S0001EM

Pulling the handle, do not press the door
lock/unlock button fig. 17 on the handle
fig. 20.

20

04056S0004EM

If one of the electronic keys is detected

inside the car and no other active

electronic key is detected outside

the car, the Passive Entry function

automatically unlocks all the car doors,

sounds three times and operates the

direction indicators.
If, on the contrary, one or more

electronic keys are inside the passenger
compartment, pressing the button

on

the remote control the keys inside the

passenger compartment are temporarily

disabled.
The car

will not unlock

the doors if an

unauthorised electronic key has been

detected outside close to the car.
If the Passive Entry function is

disabled using the Connect system, the

protections to avoid leaving accidentally

the electronic key inside the car are

deactivated.

 GETTING TO KNOW YOUR CAR

22

Boot access

Approaching the boot with a valid

electronic key, press the opening button
fig. 21 to access the boot.

21

04056S0010EM

WARNING If the electronic key is

inadvertently forgotten inside the boot

and an attempt is made to close it from

outside, the boot will not lock unless

another electronic key is recognised

outside and nearby the car. With the

doors locked, if only the boot is unlocked,

if a key is detected inside when it is

locked, the boot will unlock again and the

lights flash twice.
WARNING Before driving make sure the

boot is closed correctly.

Locking the boot lock

The boot may still be locked by pressing
the

button on the electronic key or

by pressing the door lock button on the
external handles or by pressing the

button on the inner door panel of the car.

On cars equipped with Passive Entry,

the boot and the doors can be locked by
pressing the fig. 22 button located near

the opening button on the boot.

22

04056S0009EM

System activation/deactivation

The Passive entry system can be

activated/deactivated using the Connect

system.

POWER LOCK DEVICE

(where provided)

7)

This safety device inhibits the operation

of the interior door handles and the door

locking/unlocking button.
It thereby prevents the opening of

the doors from inside the passenger

compartment, serving as an obstacle to

break-in attempts (e.g. broken window).
We recommend that you activate the

device each time you park your car.

Activating the device

The device is enabled on all the doors by
pressing the

button on the key twice

quickly.
The direction indicators flash 3 times to

let you know that the device is active.
If one or more of the doors are not closed

correctly, the device will not activate,

thus preventing a person from getting

stuck inside the passenger compartment

by entering the car through, and then

closing, the open door.

Deactivating the device

The device disengages automatically:

when the doors are unlocked (pressing

button

on the key with remote

control);

when the ignition device is set to ON.

CHILD LOCK

8) 9)

This system prevents the rear doors

from being opened from the inside.
This device (1) fig. 23 can be engaged only

with the doors open:

position : device engaged (door

locked);

position : device not engaged (door

may be opened from the inside).
The device remains engaged even if the

doors are electrically unlocked.

23

WARNING The rear doors cannot be

opened from the inside when the child

lock is engaged.

23

04056S0037EM

UNLOCKING THE DOORS WITH A FLAT

BATTERY

Proceed as follows to unlock the doors if

the car battery is flat.

Rear doors and passenger door

Proceed as follows:

insert the metal insert of the

electronic key in the release device
housing (2) fig. 23;

turn the key clockwise for the right

door locks or anticlockwise for the left

door locks;

remove the key from the housing.

Proceed in one of the following ways to

realign the door lock device (only when

the battery charge has been restored):

press the

button on the electronic

key;

press the

button on the door panel;

open by inserting the key insert in the

driver's door lock;

operate the internal door handle.

WARNING For the rear doors, if the

child lock device was engaged and the

previously described locking procedure

carried out, operating the internal handle

will not open the door but will only realign

the lock release device. To open the door,

the outside handle must be used. The

door central locking/unlocking buttons

are not deactivated when the emergency

lock is engaged.

WARNING

7)

Once the Power Lock system is engaged,

it is impossible to open the doors from

inside the car. Before getting out of the car,

please therefore check that there is no-one

left inside.

8)

NEVER leave children unattended inside

the car, let alone leave the car with the

doors unlocked in a place that children can

access easily. Children may seriously, or

even fatally, injure themselves. Also ensure

that children do not inadvertently operate

the electric parking brake, the brake pedal

or the transmission lever.

9)

Always use this device when carrying

children. After engaging the device on both

rear doors, check that it is actually engaged

by trying to open a door with the internal

handle.

IMPORTANT

2)

Make sure to take the key with you once

a door or the boot is locked, to prevent

forgetting the key inside the car. If the key is

locked inside, it can only be retrieved by

using the second key provided.

3)

The operation of the recognition system

depends on various factors, such as, for

example, any electromagnetic wave

interference from external sources (e.g.

mobile phones), the charge of the battery in

the electronic key and the presence of metal

objects near the key or the car. In these

cases it is still possible to unlock the doors

by using the metal insert in the electronic

key (see description on the following pages).

SEATS

4)

WARNING Carry out the adjustment

while sitting on the seat involved (driver

side or passenger side).
Driver seat adjustment must also be

carried out remembering that, keeping

the shoulders resting firmly against the

backrest, the wrists must be able to

reach the top of the steering wheel rim.
It must also be possible to fully press the

brake pedal with the left foot.

 GETTING TO KNOW YOUR CAR

24

FRONT SEATS WITH MANUAL

ADJUSTMENT

10)

5)

Longitudinal adjustment

Lift lever (1) fig. 24 and push the seat

forwards or backwards.

11)

24

04066S0001EM

Height adjustment

Pull lever B (2) fig. 24 upward or push

downward to reach the desired height.

Backrest angle adjustment

Use lever (3) fig. 24 to adjust the

backrest angle, accompanying it with

the movement of the torso (operate

the lever until the desired position is

reached, then release it).

“SPARCO” CARBONSHELL SPORT

SEATS

(where provided)

Longitudinal adjustment

Lift lever (1) fig. 25 and push the seat

forwards or backwards.

11)

25

04066S0002EM

Height adjustment

(electric)
Press the button (2) fig. 25 up or down

until the required height is reached.

Backrest angle adjustment

Use lever (3) fig. 25 to adjust the

backrest angle, accompanying it with

the movement of the torso (operate

the lever until the desired position is

reached, then release it).

ELECTRICALLY ADJUSTABLE FRONT

SEATS

6)

These buttons for electrically to adjust

the seat height, the lengthwise position

in relation to the car and the angle of the

backrest.

26

04066S0003EM

Height and/or cushion tilt adjustment

Act on the rear part of the switch (1)
fig. 26.

Longitudinal adjustment

Push switch (1) fig. 26 forwards or

backwards to move the seat in the

corresponding direction.

Backrest angle adjustment

Push switch (2) fig. 26 forwards or

backwards to adjust the backrest in the

corresponding direction.

Power lumbar adjustment

Use the joystick (3) fig. 26 to operate the

lumbar support device.
WARNING The electrical adjustment is

only allowed when the ignition device is

turned to ON and for about 2 minutes

after it is turned to STOP. The seat can

also be moved after opening/closing

the door for about 2 minutes; car

25

locking/unlocking or switching on of the

centre front ceiling light.

Seat angle adjustment (tilting)

(where provided)
The seat angle can be set to four

positions.
Lift or push the front part of the control
(1) fig. 26 to move the front part of the

seat in the corresponding direction.

Release control (1) when the seat has

reached the desired position.

Backrest width adjustment

(where provided)
Press switches (4) fig. 27 to adjust the

backrest width to your body shape, by

introducing air into the side padding.
A better fitting backrest holds the body

better when cornering.

27

04066S0015EM

Seat cushion extension

(where provided)

Lift the lever (6) fig. 28 and push the

front of the cushion forward or back. It

can move a few centimetres.

28

04066S0017EM

Storing the driver’s seat positions

Buttons (5) fig. 27 allow you to store

and recall three different driver’s seat

positions.
Storing and recalling is possible with the

ignition device in the ON position and

with the car standing with the car moving

or for 20 minutes after the ignition

device is turned to the STOP position.

The performed position memorisation is

confirmed by a beep.
To memorise a seat position, adjust it

with the various controls, then press the

button where you want to memorise the

position for 1.5 seconds.
When a new seat position is memorised,

the previously memorised position

on the same button is automatically

overwritten.

Recalling a memorised position is also

possible for about 3 minutes after the

doors are opened and about 1 minute

after the engine is stopped. To recall a

memorised position, press the relevant

button briefly.

EASY ENTRY FUNCTION

The Easy Entry function is designed to

retract the driver side seat automatically

by 2.36 in (60 mm) to make it easier for

the driver to get in and out of the car.
The movement is activated only if the

seat is set to a driving position which is in

front of the B pillar of the car.
The function is associated with

electrically adjustable front seats for

each of the three stored positions.
The Easy Entry function can be

activated/deactivated using the Connect

system.

Activating entrance mode

With the door open and the ignition

switch at STOP, the driver side seat will

be in a position retracted by 2.36 in

(60 mm) with respect to the driving

position set by the user.
When the door is closed and the ignition

device is in the ON position, the seat will

automatically return to the set driving

position.
NOTE If the seat is moved manually

while it is still in retracted position, it will

 GETTING TO KNOW YOUR CAR

26

remain in the new set position when the

car is entered again.

Activating exit mode

In order to help the driver get out of the

car, the driver side seat will move back by

2.36 in (60 mm) when the ignition device

is in STOP mode and the driver side door

is opened.
NOTE Pressing any button on the

seat memory or control panel will

immediately interrupt the automatic

positioning function (antipanic function).

The operation must be repeated to

complete the function

FRONT AND REAR SEAT ELECTRIC

HEATING

(where provided)

Front seats

With ignition device at ON, press the
buttons

fig. 29 on the dashboard.

You can select three heating levels:

“maximum heating”: three LEDs lit on

the buttons;

“medium heating”: two LEDs lit on the

buttons;

“minimum heating”: one LED lit on the

buttons.

29

04066S0110EM

Rear seats

(where provided)
With the ignition device in the ON
position, press the buttons

fig. 30

located in the rear part of the central

tunnel to activate the rear seat heating.

30

04036S0050EM

You can select three heating levels:

“maximum heating”: three LEDs lit on

the buttons;

“medium heating”: two LEDs lit on the

buttons;

“minimum heating”: one LED lit on the

buttons.
After selecting one heating level, you

need to wait for a few minutes until warm

air flows into the compartment.
When the "maximum heating" setting is

selected, the heater produces a boosted

heat level for the first minutes of

operation.
After this, the heat lowers to reach

the normal temperature level for the

selected function.
The seat heating function can also be

activated using the Connect system:

see the description on the dedicated

supplement.
WARNING The electric heating function

cannot be activated when the engine off.

It only works with the engine running.

REAR SEATS

12)

The rear seats can accommodate two

passengers (QV version) or three

passengers (other versions).
The seats and the seatbelts are

considered as components of the

protection system for the car's

occupants.
WARNING Refer to the "Passenger

protection systems" paragraph in the

"Safety" chapter for the positioning of

the seat belts.

27

SPLIT FOLDING REAR SEAT

(where provided)
The boot can be partially (1/3 or 2/3) or

totally extended by splitting the rear

seat.

Partial extension of the boot (1/3 or

2/3)

Extending the right side of the boot

allows you to carry two passengers

on the left part of the rear seat, while

extending the left side allows you to

carry one passenger.
Proceed as follows:

completely lower the rear seat head

restraints;

place the seat belt so that it doesn't

impede the movement of the backrest

while tilting it;

operate lever (1) fig. 31 to tilt the left

part or lever (2) to tilt the right part of

the backrest: it will automatically tilt

forward. If necessary, accompany the

backrest during the initial stage of tilting.

31

04066S0007EM

Full expansion of the boot

Tilting the rear seat completely forwards

allows maximum loading volume.
Proceed as follows:

completely lower the rear seat head

restraints;

place the seatbelts so that they don't

impede the movement of the backrest

while tilting it;

operate the lever (1) and (2) to fold

down the backrests. They will fold

forwards automatically. If necessary,

accompany the backrests during the

initial stage of tilting.

Repositioning seat backrests

Move the seatbelts to the side, making

sure that they are correctly extended

and not twisted and that they are not

trapped behind the backrests of the

seats, then lift the backrests pushing

them back until you hear the locking click

on both attachment mechanisms.

13)

Central backrest section tilting

Before tilting the backrest, make sure

that the rear central seat belt is not

fastened and that there are no objects

in the central part of the cushion (if there

are any, remove them).
Using the fig. 32 strap, release the

central part of the backrest from

its housing and tilt it using the head

restraint.

32

04066S0008EM

Central backrest section repositioning

Using the head restraint, lift the central

portion upwards, accompanying it during

its movement, lightly press to make sure

that it is properly attached.
Make sure that the armrest is properly

attached by trying to move it, if it is not

attached, repeat the operation.
