Warning!

When replacing a blown fuse, always

use an appropriate replacement fuse with
the same amp rating as the original fuse.
Never replace a fuse with another fuse of
higher amp rating. Never replace a blown
fuse with metal wires or any other material.
Failure to use proper fuses may result in
serious personal injury, fire and/or property
damage.

Before replacing a fuse, make sure that

the ignition is off and that all the other
services are switched off and/or
disengaged.

If the replaced fuse blows again, contact

an authorized dealer.

If a general protection fuse for safety

systems (air bag system, braking system),
power unit systems (engine system,
transmission system) or steering system
blows, contact an authorized dealer.

Fuse Location

The fuses, which can be replaced by
the user, are grouped in two boxes
below the passenger side foot board
and inside the trunk.

Control Unit Under
Passenger Side
Footboard

To access the fuses, proceed as
follows:

1. Lift the upper end of the footboard
on the passenger side, pulling to
release the two buttons.

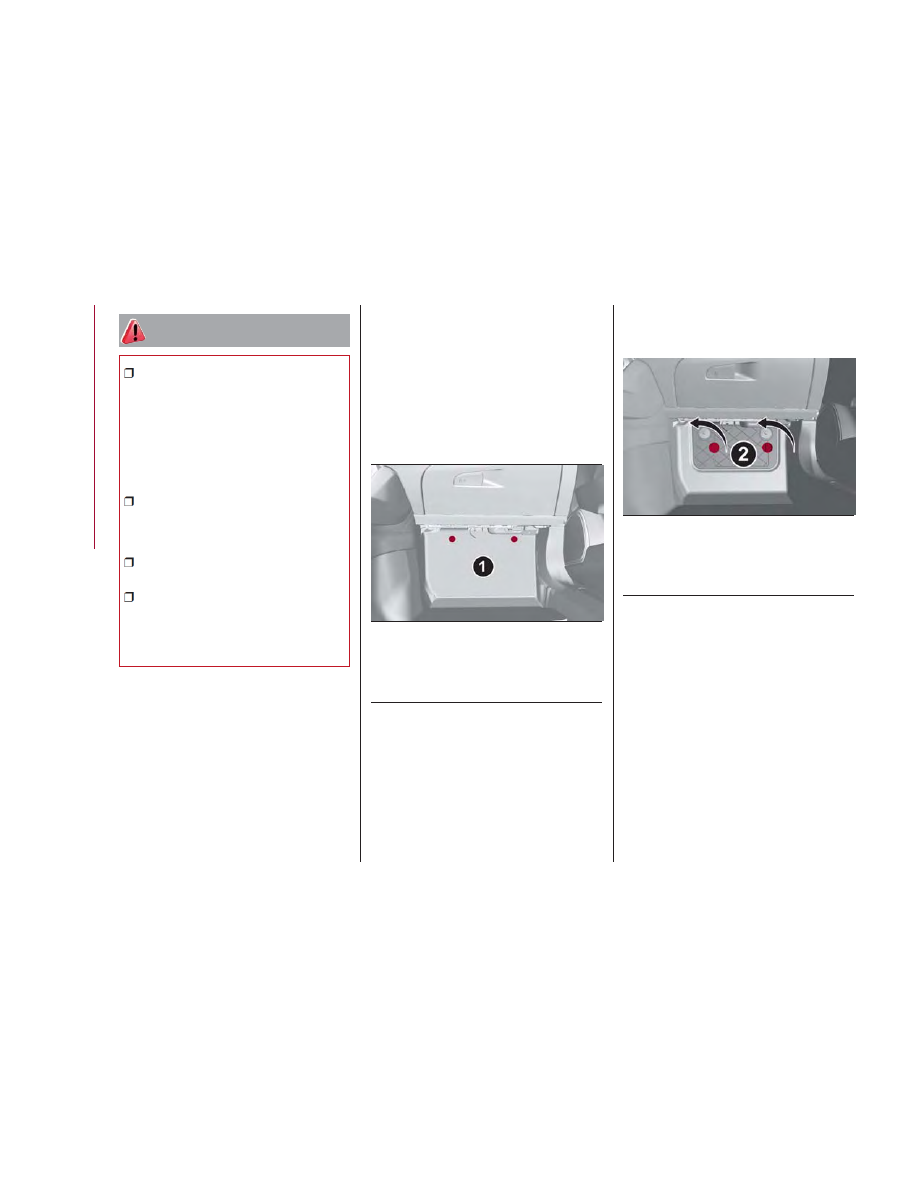

Release Buttons On Footboard

1 — Footboard

2. Unscrewing the two hooks, remove
the panel pulling downward.

Release Hooks On Footboard

2 — Panel

The fuses are freely accessible on the
control unit.
After replacing the fuse, make sure that
panel and footboard are correctly
locked.

GUID-08036S0010EM

GUID-08036S0011EM

186

IN

CASE

OF

EMERGENCY

Luggage Compartment
Fuse Box

To access the fuses, proceed as
follows:

1. Lift the luggage compartment cover.

2. Remove the control unit cover.

The fuses are freely accessible on the
control unit.
The number identifying the electrical
component corresponding to each fuse
is shown on the cover.
After replacing a fuse, make sure that
you have closed cover correctly.

GUID-08036S0014EM

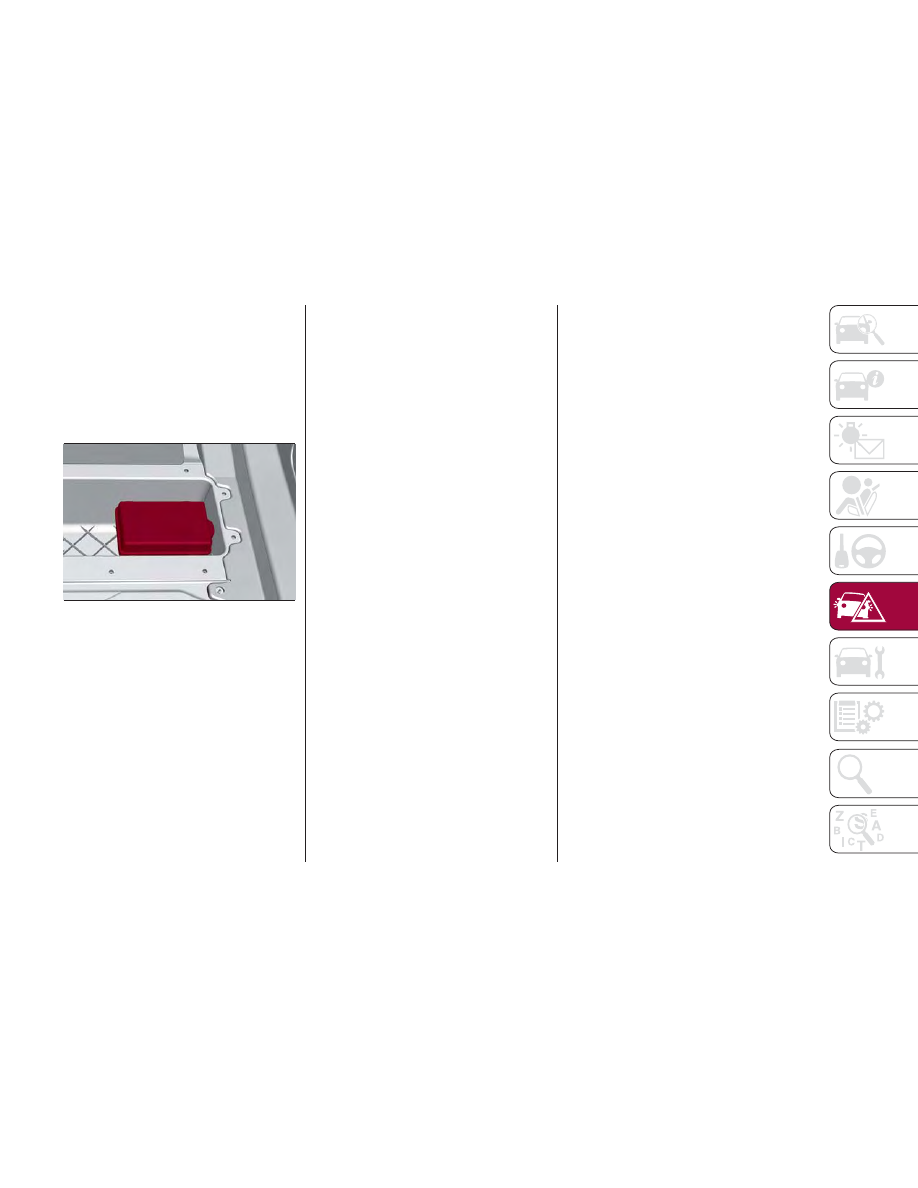

Control Unit

187

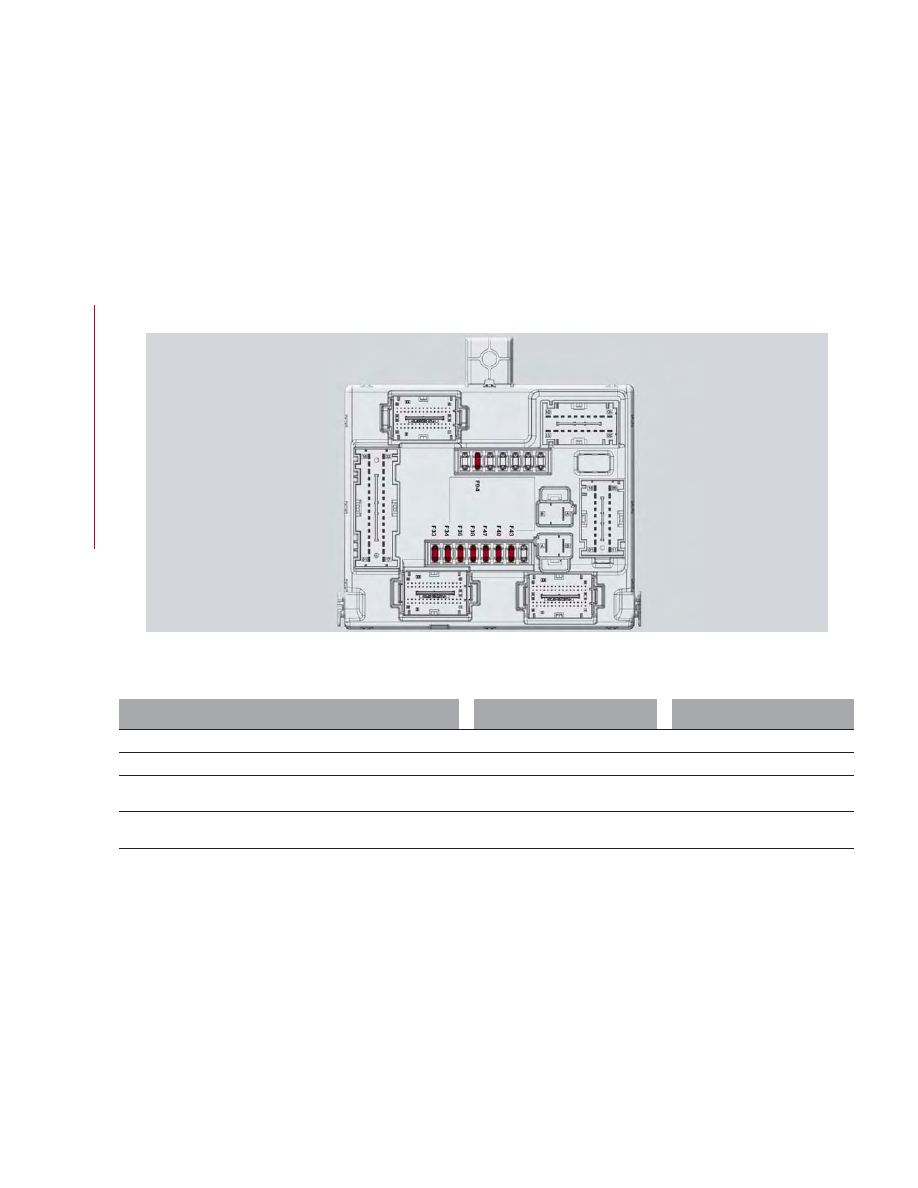

Control Unit Under Passenger Side Footboard

FUNCTION

FUSE

AMPERAGE

Front power window (driver side)

F33

25

Front power window (passenger side)

F34

25

Supply for Connect system, Climate Control system, Alarm,
Power door mirror folding, EOBD system, USB port

F36

15

Safe Lock device (driver side door unlock – if equipped), Doors
unlock, Central lock

F38

20

GUID-08036S0013EM

Passenger Side Control Unit

188

IN

CASE

OF

EMERGENCY

FUNCTION

FUSE

AMPERAGE

Windshield washer pump

F43

20

Rear left power window

F47

25

Rear right power window

F48

25

Heater rear window coil, cigar lighter

F94

15

189

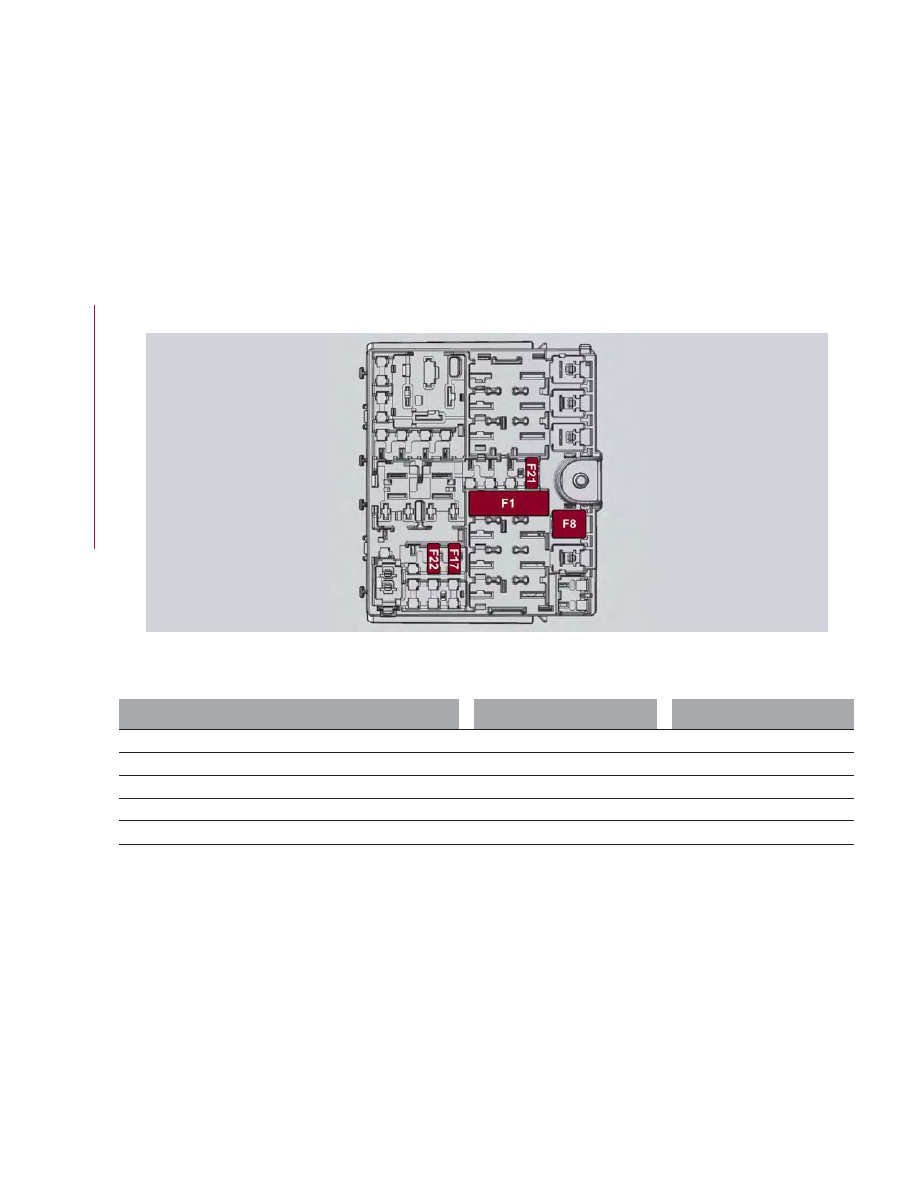

Luggage Compartment Fuse Box

FUNCTION

FUSE

AMPERAGE

Tow hook module (TTM)

F1

40

Hi-Fi system

F8

30

KL15/a USB Recharge (C070)

F17

7.5

I-Drive / USB / AUX port

F21

10

KL15/a 12V Power outlet (R053)

F22

20

GUID-08036S0015EM

Luggage Compartment Control Unit

190

IN

CASE

OF

EMERGENCY

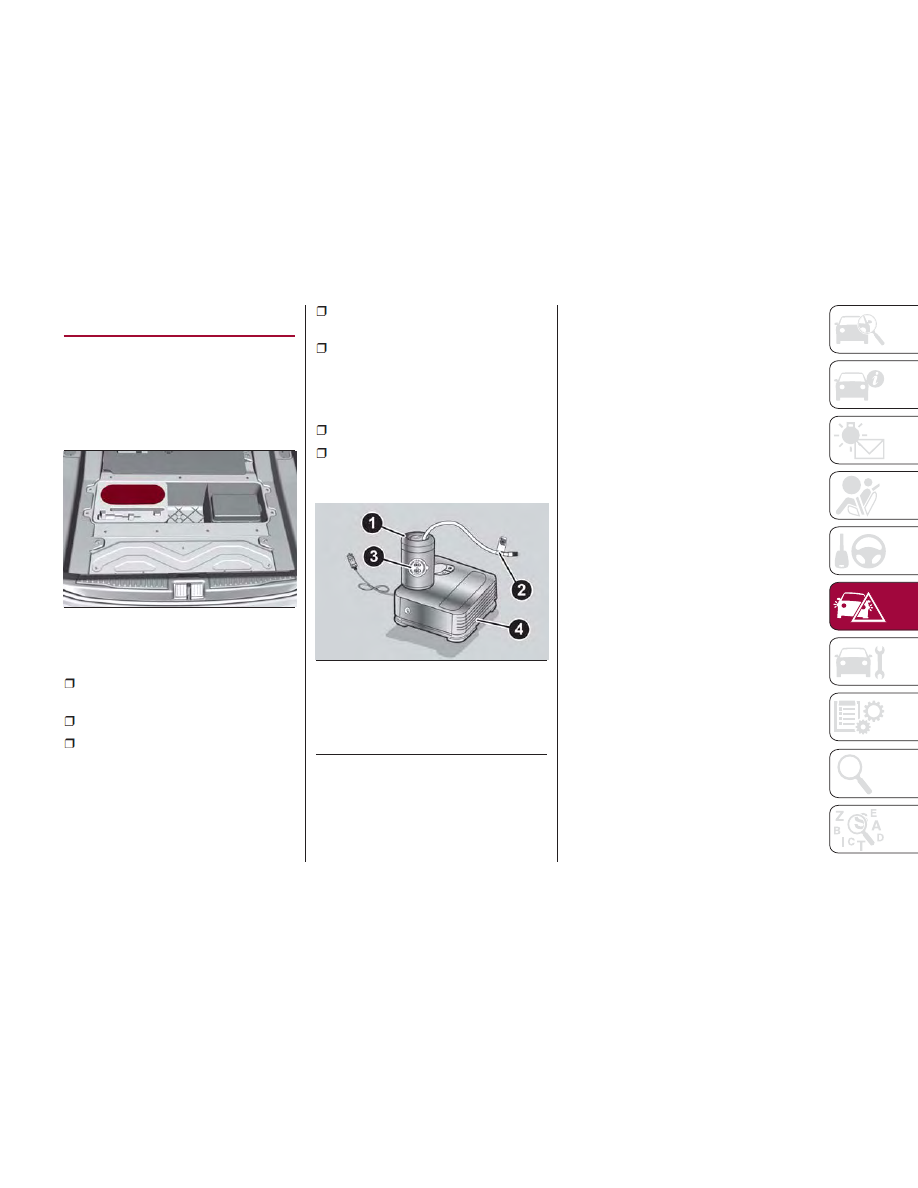

TIRE REPAIR KIT —
IF EQUIPPED

Description

If a tire is punctured, you can make a
first emergency repair using the Tire
Repair Kit located in the rear storage
area under the load platform.

The Tire Repair Kit includes:

Sealant cartridge containing the

sealing fluid.

Filler tube.

Adhesive label with the writing "Max.

50 mph (80 km/h)”, to be attached in a
position easily visible to the driver (eg. on
the dashboard) after repairing the tire.

Air compressor, complete with

pressure gauge and connectors.

An instruction leaflet for reference in

prompt and correct use of the Tire
Repair Kit, which must be then given to
the personnel dealing with the
sealant-treated tire.

A pair of protective gloves.

Some adaptors, for inflating different

elements.

Note: The sealing fluid is effective with
external temperatures of between -40°F
(-40°C) and 122°F (50°C). The sealing
fluid has an expiration date.

To use the Tire Repair Kit, proceed as
follows:

1. Stop the vehicle in a position where
you can repair the tire safely. You
should be as far as possible from the
side of the road, and in a position that
is not dangerous for oncoming traffic.
Engage the hazard warning flashers,
remove the safety triangle from the
luggage compartment, and place it at a
suitable distance from the vehicle to
make other drivers aware of your
presence.

2. Verify that the valve stem (on the
wheel with the deflated tire) is in a
position that is near to the ground. This
will allow the tire repair kit hoses to
reach the valve stem and keep the tire
repair kit flat on the ground.

3. Shift the gear selector to PARK (P).

4. Apply the electric parking brake and
turn the engine OFF.

GUID-08066S0001EM

Tire Repair Kit Location

GUID-08066S0002EM

Tire Repair Kit Components

1— Sealant Cartridge
2— Filler Tube
3— Adhesive Label
4— Air Compressor

191

Inflation Procedure

Warning!

Do not attempt to seal a tire on the side

of the vehicle closest to traffic. Pull far
enough off the road to avoid the danger of
being hit when using the Tire Service Kit.

Do not use Tire Service Kit or drive the

vehicle under the following circumstances:

If the puncture in the tire tread is

approximately 1/4 inch (6 mm) or larger.

If the tire has any sidewall damage.

If the tire has any damage from driving

with extremely low tire pressure.

If the tire has any damage from driving

on a flat tire.

If the wheel has any damage.

If you are unsure of the condition of the

tire or the wheel.

Keep Tire Service Kit away from open

flames or heat sources.

A loose Tire Service Kit thrown forward

in a collision or hard stop could endanger
the occupants of the vehicle. Always stow
the Tire Service Kit in the place provided.
Failure to follow these warnings can result
in injuries that are serious or fatal to you,
your passengers, and others around you.

Take care not to allow the contents of

Tire Service Kit to come in contact with
hair, eyes, or clothing. Tire Service Kit
sealant is harmful if inhaled, swallowed, or
absorbed through the skin. It causes skin,
eye, and respiratory irritation. Flush
immediately with plenty of water if there is
any contact with eyes or skin. Change
clothing as soon as possible, if there is any
contact with clothing.

Tire Service Kit Sealant solution contains

latex. In case of an allergic reaction or rash,
consult a physician immediately. Keep Tire
Service Kit out of reach of children. If
swallowed, rinse mouth immediately with
plenty of water and drink plenty of water.
Do not induce vomiting! Consult a
physician immediately.

To use your Tire Repair Kit, proceed as
follows:

1. Engage the electric parking brake.

2. Insert the sealant cartridge
containing the sealing liquid in the
proper compressor holder, pushing
down hard. Unscrew the tire valve cap,
take out the filler tube and tighten the
ring nut on the tire valve.

3. Make sure the power switch of the
compressor is in the off position (O).

4. Insert the plug into the power outlet
in the center console, then start the
engine.

GUID-08066S0004EM

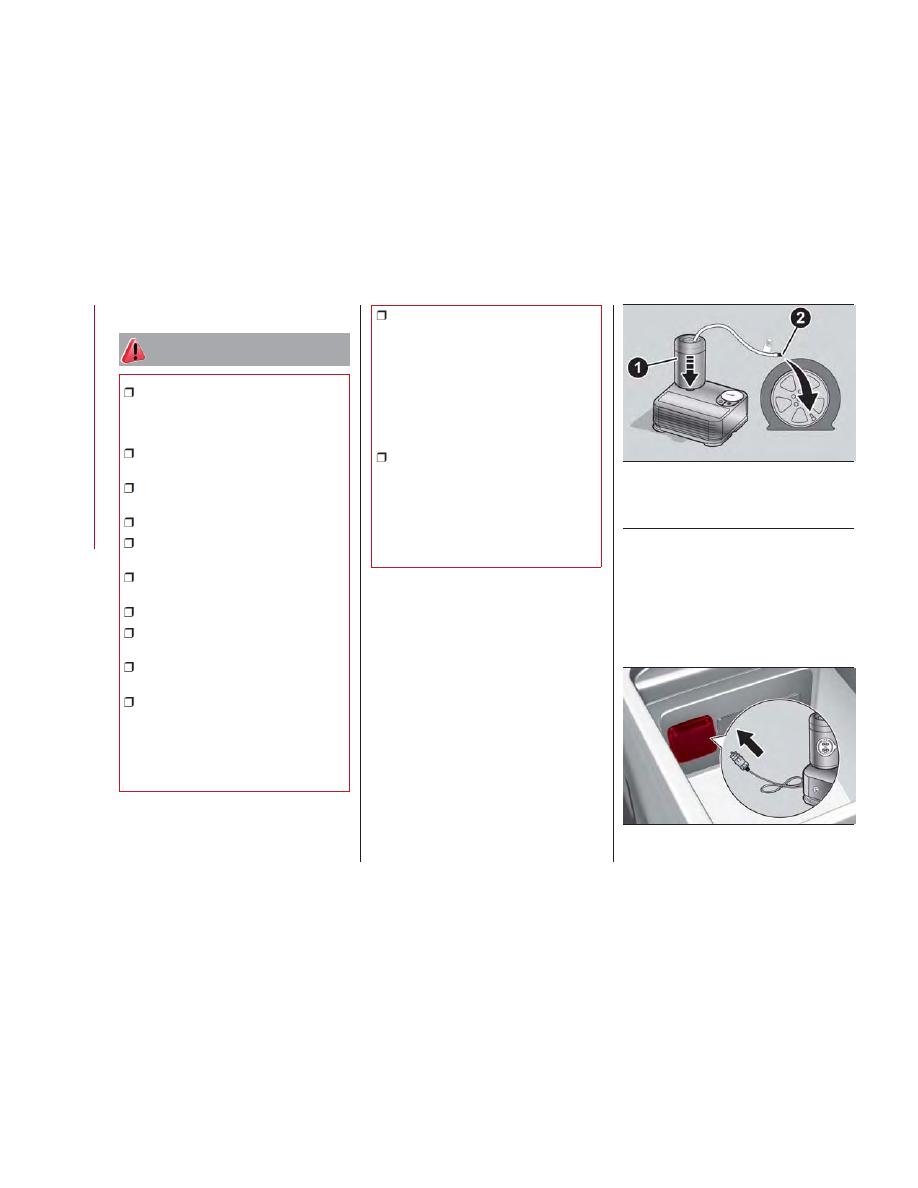

Attaching Filler Tube To Deflated Tire

1— Sealant Cartridge
2— Filler Tube

GUID-08066S0006EM

Center Console Power Outlet

192

IN

CASE

OF

EMERGENCY

5. Start the compressor by placing the
power switch in the on position (I).

6. Inflate the tire to the pressure
indicated on the tire placard, located on
the driver’s side B-Pillar or the rear edge
of the driver’s side door. Refer to “Tires”
in “Servicing And Maintenance” for
more information. In order to obtain a
more precise reading, check the
pressure value on pressure gauge with
the compressor off.

7. If the pressure is not at least
26.1 psi (1.8 bar) after 15 minutes,
disengage the compressor from the
valve and power outlet. Then, move the
vehicle forwards approximately five tire
turns in order to distribute the sealing
fluid inside the tire evenly, and then
repeat the inflation operation.

8. If you still cannot obtain a pressure
of at least 26 psi (1.8 bar) within
15 minutes from the compressor
switching on, do not drive the vehicle,
and contact an authorized dealer.

9. Drive the vehicle for about 5 miles
(8 km), stop, engage the electric
parking brake, and recheck the tire
pressure.

10. If the pressure is less than 26 psi
(1.8 bar), Do Not drive the vehicle, and
see an authorized dealer.

11. If a pressure value of at least 26 psi
(1.8 bar) is detected, restore the correct
pressure (with engine running and
electric parking brake engaged), and
drive immediately with great care to an
authorized dealer.

Warning!

Tire Repair Kit is not a permanent flat tire
repair. Have the tire inspected and repaired
or replaced after using Tire Repair Kit. Do
not exceed 50 mph (80 km/h) until the tire
is repaired or replaced. Failure to follow this
warning can result in injuries that are
serious or fatal to you, your passengers,
and others around you. Have the tire
checked as soon as possible at an
authorized dealer.

12. Apply the adhesive label from the
sealant bottle where it can be easily
seen by the driver as a reminder that
the tire has been treated with a Tire
Repair Kit, as well as not to exceed the
speed restriction for the treated tire.

Warning!

Do not adhere the speed restriction sticker
to the padded area on the steering wheel.
Adhering the speed restriction sticker to
the padded area on the steering wheel is
dangerous because the air bag may not
operate (deploy) normally resulting in
serious injury. In addition, do not adhere
the sticker to areas where warning lights or
the speedometer cannot be viewed.

GUID-08066S0005EM

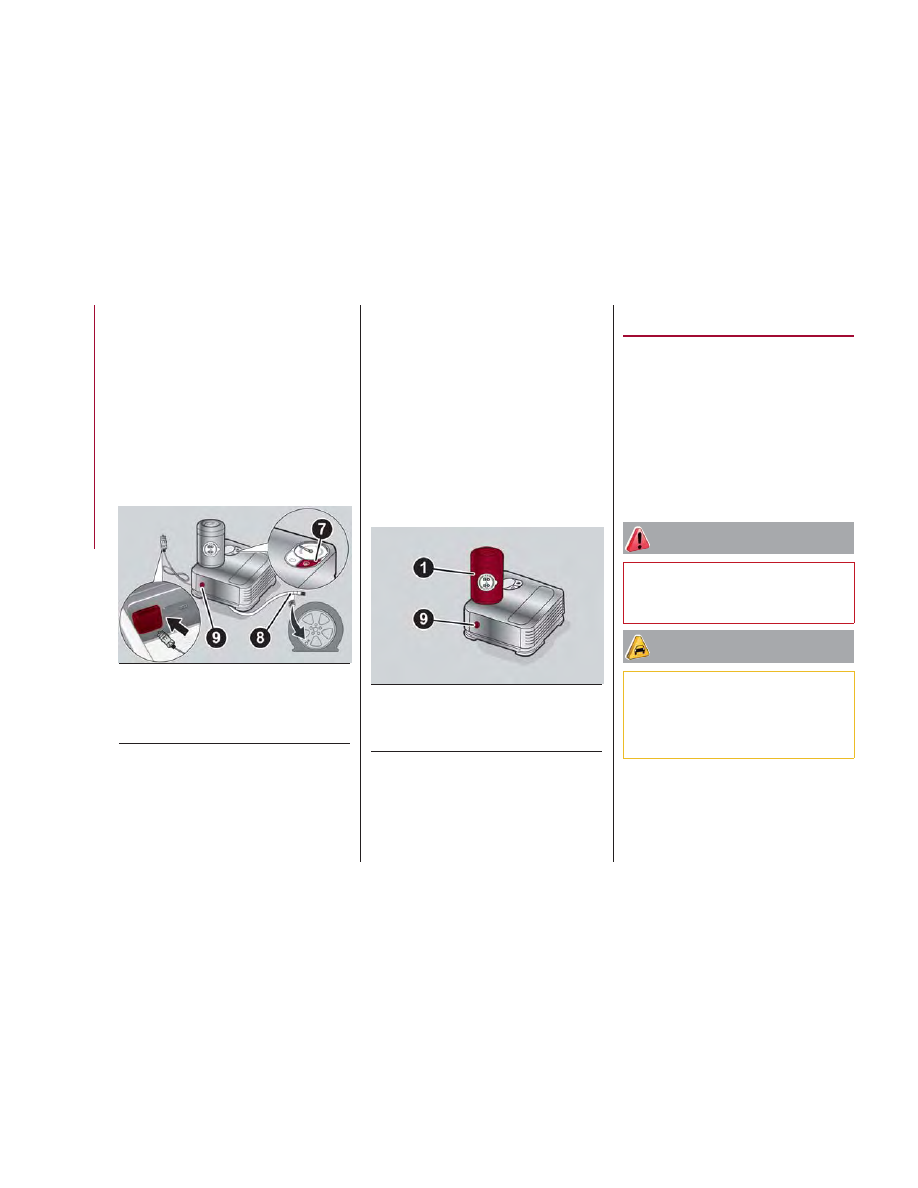

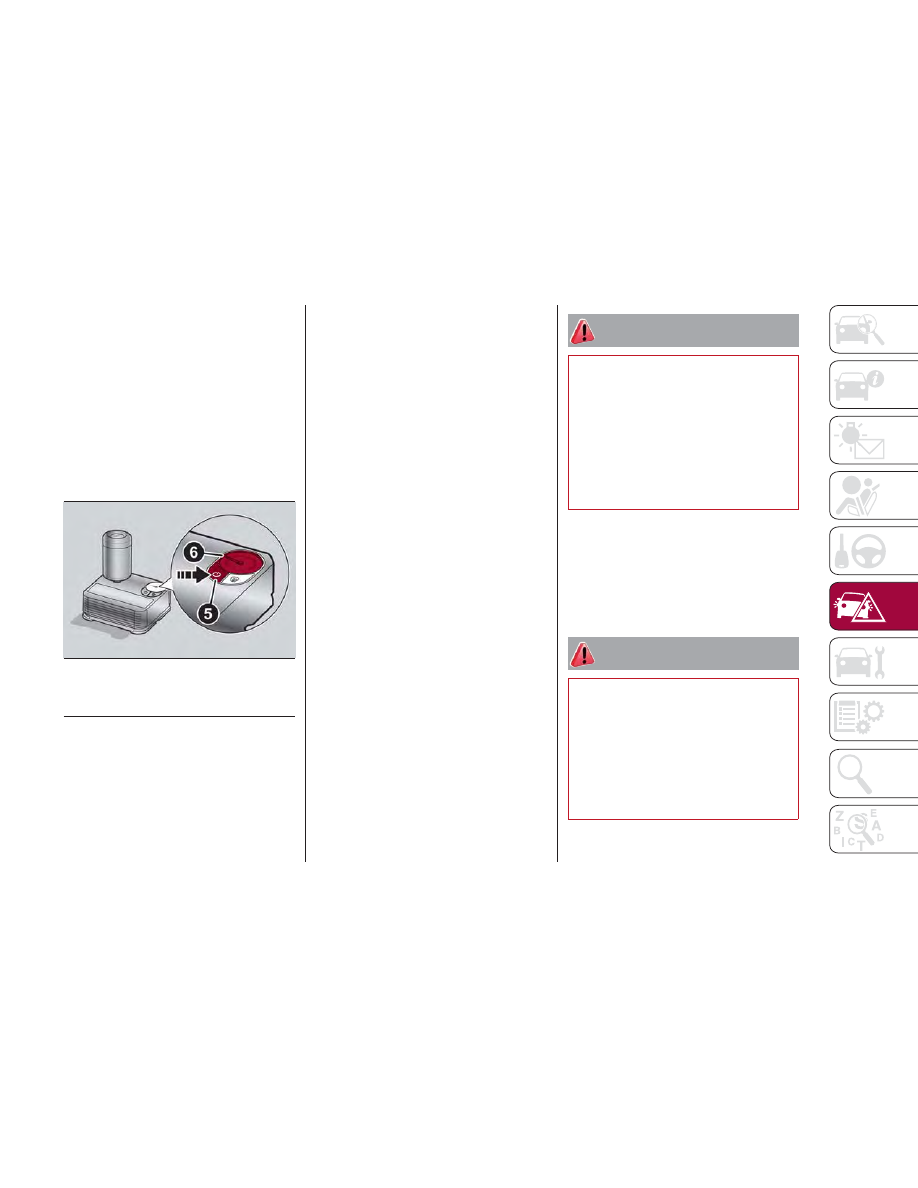

Air Compressor

5— Power Switch
6— Pressure Gauge

193

Checking And Restoring
Tire Pressure

The compressor can also be used to
check and, if necessary, restore the tire
pressure.
Proceed as follows:

1. Release the quick connector and
connect it directly to the valve of the tire
to be inflated.

2. Push the air release button.

Sealant Cartridge
Replacement

Note: Only use original cartridges,
which can be purchased at an
authorized dealer.

Proceed as follows:

1. Remove the sealant cartridge by
pushing the release button located on
the side of the compressor.

2. Insert the new sealant cartridge by
pushing downward firmly.

EMERGENCY
STARTING

If your vehicle has a discharged battery,
it can be jump-started using a set of
jumper cables and a battery in another
vehicle, or by using a portable battery
booster pack. Jump-starting can be
dangerous if done improperly, so please
follow the procedures in this section
carefully.
Note: When using a portable battery
booster pack, follow the manufacturer's
operating instructions and precautions.

Warning!

Do not attempt jump-starting if the battery
is frozen. It could rupture or explode and
cause personal injury.

Caution!

Do not use a portable battery booster pack
or any other booster source with a system
voltage greater than 12 Volts or damage to
the battery, starter motor, alternator or
electrical system may occur.

GUID-08066S0008EM

Air Compressor Components

7— Air Release Button
8— Quick Connector
9— Release Button

GUID-08066S0009EM

Sealant Cartridge Replacement

1— Sealant Cartridge
9— Release Button

194

IN

CASE

OF

EMERGENCY

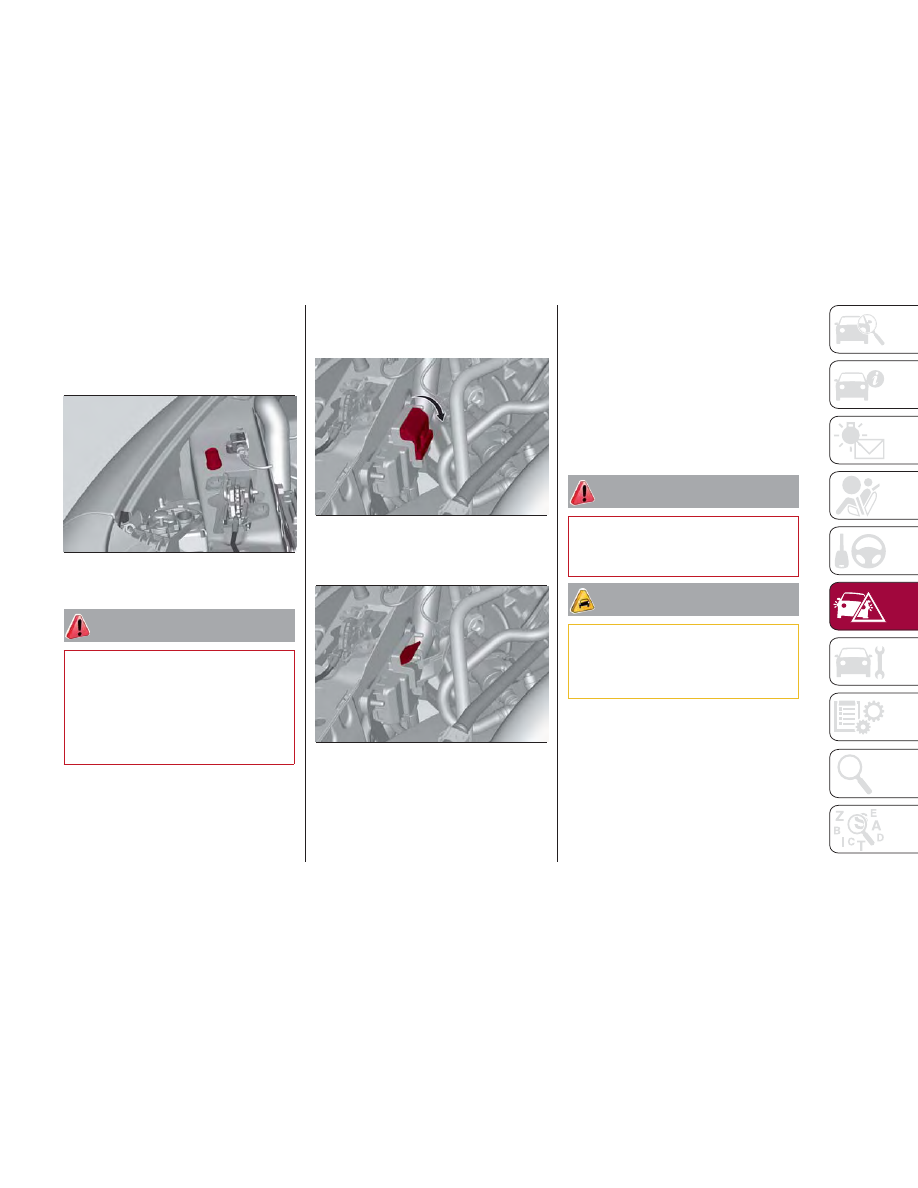

Remote Battery
Connection Posts

The negative terminal (-) is positioned
next to the passenger side hood lock.

Warning!

Do not connect the jumper cable to the
negative (-) post of the discharged battery.
The resulting electrical spark could cause
the battery to explode and could result in
serious injury. Only use the specific ground
point, do not use any other exposed metal
parts.

The positive post (+) can be accessed
by lifting the protective flap.

To carry out the operation, you need to
have the correct cables to connect to
the battery of another vehicle or a
portable battery booster pack to the
remote posts of the discharged battery.
Usually, these cables have terminals at
the ends and are identified by different
sheath colors (red = positive, black =
negative).

Jump Starting

Warning!

Failure to follow this jump-starting
procedure could result in personal injury or
property damage due to battery explosion.

Caution!

Failure to follow these procedures could
result in damage to the charging system of
the booster vehicle or the discharged
vehicle.

GUID-08076S0006EM

Remote Post Location

GUID-08076S0004EM

Protective Flap Opening

GUID-08076S0005EM

Remote Post Location

195

Preparation For Jump Starting:

1. Firmly apply the parking brake, and
turn the ignition to the STOP position.

2. Switch off all electrical features in the
vehicle.

3. If using another vehicle to jump-start
the battery, park the vehicle within the
jumper cables reach, set the parking
brake and make sure the ignition is
OFF.

Warning!

Do not allow vehicles to touch each other
as this could establish a ground
connection and personal injury could
result.

Cable Connection
Proceed as follows to perform a jump
starting procedure:

1. Connect the positive (+) end of the
jumper cable to the positive (+) post of
the vehicle with the discharged battery

2. Connect the opposite end of the
positive (+) jumper cable to the positive
(+) post of the booster battery.

3. Connect the negative end (-) of the
jumper cable to the negative (-) post of
the booster battery.

4. Connect the opposite end of the
negative (-) jumper cable to a good
engine ground of the vehicle with the
discharged battery (exposed metal part
of the engine) away from the battery
and the fuel injection system.

Warning!

Do not connect the jumper cable to the
negative (-) post of the discharged battery.
The resulting electrical spark could cause
the battery to explode and could result in
serious injury. Only use the specific ground
point, do not use any other exposed metal
parts.

5. Start the engine in the vehicle that
has the booster battery, let the engine
idle a few minutes, and then start the
engine in the vehicle with the
discharged battery. If using a portable
battery booster pack, before starting
the vehicle, wait a few seconds after
completing the connection.

Cable Disconnection
Once the engine is started, remove the
connection cables in reverse sequence,
as described below:

1. Disconnect the negative (-) jumper
cable from the engine (-) ground of the
vehicle with the discharged battery.

2. Disconnect the negative end (-) of
the jumper cable from the negative (-)
post of the booster battery.

3. Disconnect the opposite end of the
positive (+) jumper cable from the
positive (+) post of the booster battery.

4. Disconnect the positive (+) end of
the jumper cable from the positive (+)
post of the vehicle with the discharged
battery.
If frequent jump-starting is required to
start your vehicle, you should have the
battery and charging system inspected
at your authorized dealer.

Caution!

Accessories plugged into the vehicle power
outlets draw power from the vehicle’s
battery, even when not in use (i.e., cellular
phones, etc.). Eventually, if plugged in long
enough without engine operation, the
vehicle’s battery will discharge sufficiently
to degrade battery life and/or prevent the
engine from starting.

196

IN

CASE

OF

EMERGENCY

Bump Starting

Never jump start the engine by pushing,
towing or coasting downhill.

Note:

You cannot start a vehicle with an
automatic transmission by pushing it.

Caution!

Accessories plugged into the vehicle power
outlets draw power from the vehicle’s
battery, even when not in use (i.e., cellular
phones, etc.). Eventually, if plugged in long
enough without engine operation, the
vehicle’s battery will discharge sufficiently
to degrade battery life and/or prevent the
engine from starting.

REFUELING IN
EMERGENCY

Refueling in an emergency is described
in "Refueling The Vehicle" in "Starting
And Operating".

ENGINE
OVERHEATING

Engine overheating may occur in
situations of extreme environmental
temperatures, frequent engine
stops/starts, or driving in heavy traffic.
If the engine becomes overheated, the
Engine Temperature Warning Light in
the instrument cluster will illuminate
along with a dedicated message. Refer
to "Warning Lights And Messages" in
the "Getting To Know Your Instrument
Panel" for more information.
In any of the following situations, you
can reduce the potential for overheating
by taking the appropriate action.

On the highways — slow down.

In city traffic — while stopped, place

the transmission in NEUTRAL, but do
not increase engine idle speed.

Note:

There are steps that you can take to
slow down an impending overheat
condition:

If your air conditioner (A/C) is on,

turn it off. The A/C system adds heat
to the engine cooling system and
turning the A/C off can help remove
this heat.

197

You can also turn the temperature

control to maximum heat, the mode
control to floor and the blower control
to high. This allows the heater core to
act as a supplement to the radiator
and aids in removing heat from the
engine cooling system.

Warning!

You or others can be badly burned by hot
engine coolant (antifreeze) or steam from
your radiator. If you see or hear steam
coming from under the hood, do not open
the hood until the radiator has had time to
cool. Never try to open a cooling system
pressure cap when the radiator or coolant
bottle is hot.

Caution!

Driving with a hot cooling system could
damage your vehicle. If temperature gauge
reads “H”, pull over and stop the vehicle.
Idle the vehicle with the air conditioner
turned off until the pointer drops back into
the normal range. If the pointer remains on
the “H”, turn the engine off immediately,
and call for service.

If Steam Is Coming From The
Engine Compartment
Do not go near the front of the vehicle.
Stop the engine. Wait until the steam
dissipates. Then, open the hood and
start the engine.
If Neither Coolant Nor Steam Is
Escaping
Open the hood and idle the engine until
it cools.

Note:

If the cooling fan does not operate

while the engine is running, the engine
temperature will increase. Stop the
engine and contact your authorized
dealer.

If the engine continues to overheat

or frequently overheats, have the
cooling system inspected. The engine
could be seriously damaged unless
repairs are made. Contact your
authorized dealer.

TOWING A
DISABLED VEHICLE

This section describes procedures for
towing a disabled vehicle using a
commercial towing service.

Caution!

The vehicle should be transported with

all four wheels OFF the ground on the
flatbed of a roadside assistance vehicle.
Avoid towing with only the front (or rear)
wheels lifted. When towing with only the
front (or rear) wheels lifted, in addition to
damaging the body, it could damage the
transmission.

Do not use sling-type equipment when

towing. Vehicle damage may occur.

When securing the vehicle to a flatbed

truck, do not attach to front or rear
suspension components. Damage to your
vehicle may result from improper towing.

Ensure that the Electric Park Brake is

released, and remain released, while being
towed.

Damage from improper towing is not

covered under the New Vehicle Limited
Warranty.

198

IN

CASE

OF

EMERGENCY

The operators of the assistance vehicle
must be informed of your vehicle's
minimum required height from the
ground, in order to avoid contact
between the ends of the bumpers and
the equipment of the breakdown truck.

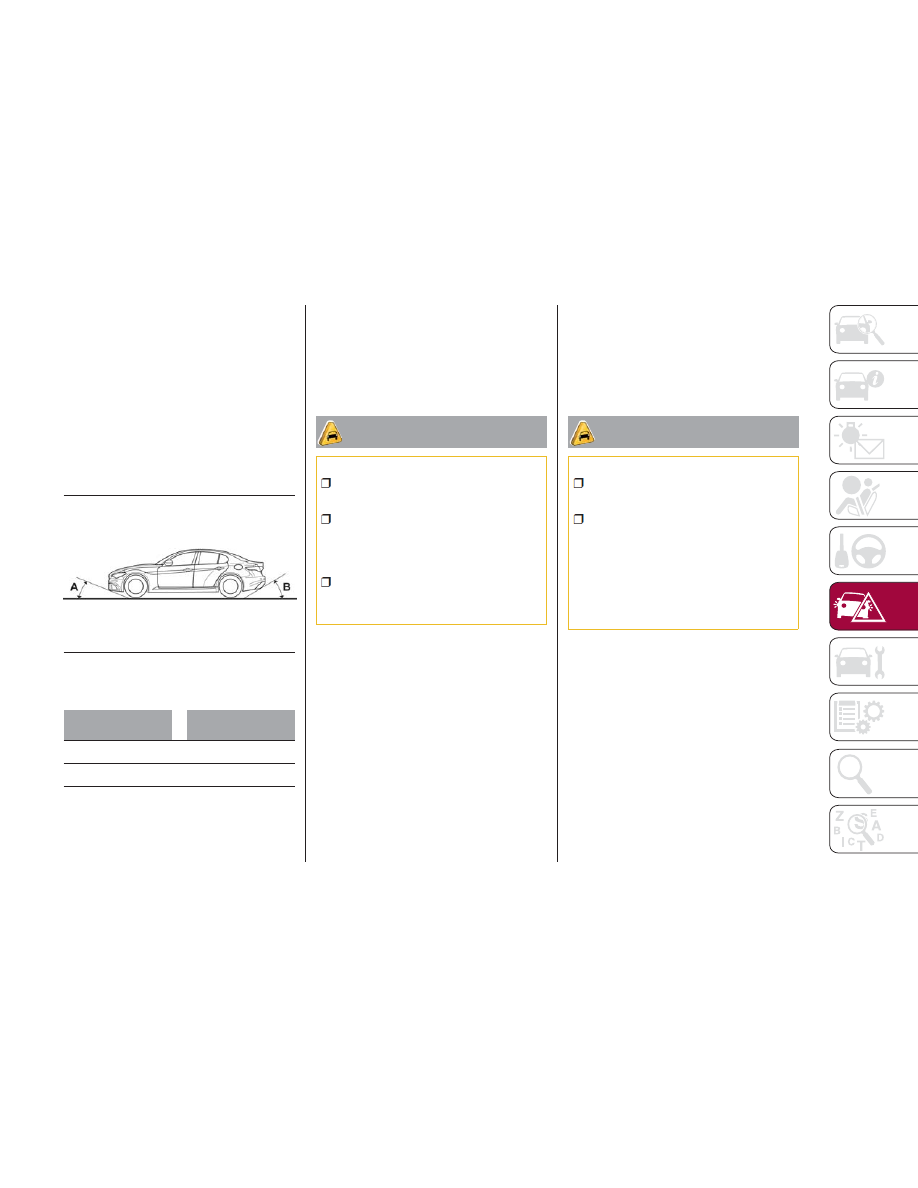

The following image illustrates the front
and rear attachment corners of the
vehicle, which are to be taken into
consideration when loading your vehicle
onto the assistance vehicle.

Loading Angles

A

12.045°

B

11.830°

Rear Wheel Drive (RWD)
Models

It is recommended to tow the vehicle
with all four wheels OFF the ground on
the flatbed of a roadside assistance
vehicle.

Caution!

Do not use sling type equipment when

towing. Vehicle damage may occur.

When securing the vehicle to a flat bed

truck, do not attach to front or rear
suspension components. Damage to your
vehicle may result from improper towing.

Ensure that the Electric Park Brake is

released, and remains released, while
being towed.

If an assistance vehicle with a flatbed is
not available, the vehicle must be
towed with the rear wheels lifted from
the ground using a trailer or special
equipment allowing lifting of the rear
wheels.

Four-Wheel Drive (AWD)
Models

It is recommended to tow the vehicle
with all four wheels OFF the ground on
the flatbed of a roadside assistance
vehicle.

Caution!

DO NOT flat tow this vehicle. Damage to

the drivetrain will result.

DO NOT dolly tow this vehicle. Use of a

towing dolly can cause significant damage
to your vehicle.
Towing this vehicle in violation of the above
requirements can cause severe
transmission damage. Damage from
improper towing is not covered under the
New Vehicle Limited Warranty.

GUID-08126S0001EM

Front And Rear Loading Angles

199

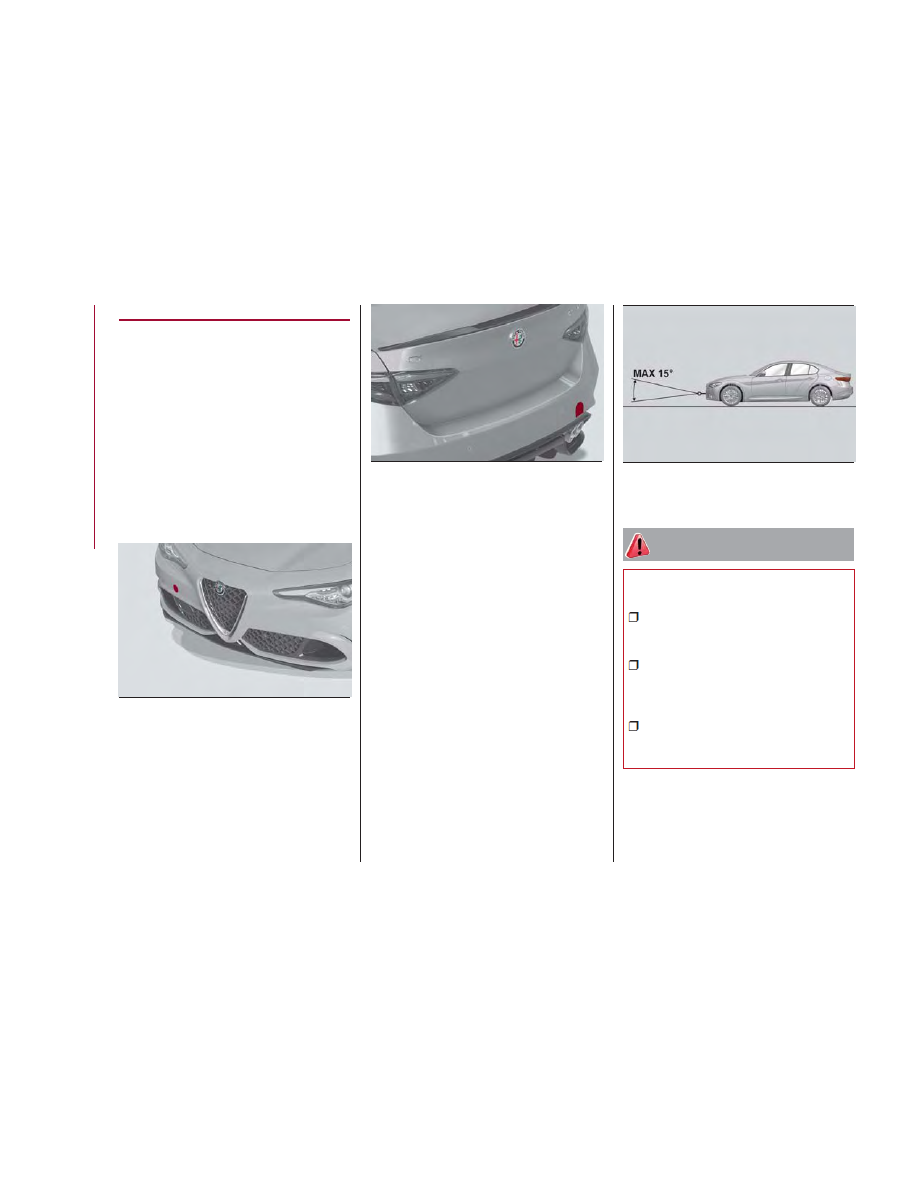

TOW HOOKS

If the vehicle has been in an accident or
has broken down, a tow hook is
provided in the tools container located
inside the luggage compartment for
vehicle towing. Towing is meant only for
short distances on a paved road
surface.
Proceed as follows to use the tow
hook:

1. Unhook the cap on the front or rear
bumper (if equipped), pushing on the
upper part.

2. Remove the tow hook from its
housing in the trunk and carefully clean
the threaded housing on the vehicle
before using it.

3. Tighten the vehicle's tow hook in
place (about 11 turns).
Note: The largest work angle of a tow
cable to fix on the tow hook must not
exceed 15°.

Warning!

Stand clear of vehicles when pulling with
tow eyes.

Do not use a chain with a tow eye.

Chains may break, causing serious injury or
death.

Do not use a tow strap with a tow eye.

Tow straps may break or become
disengaged, causing serious injury or
death.

Failure to follow proper tow eye usage

may cause components to break resulting
in serious injury or death.

GUID-08136S0001EM

Front Tow Hook Cap

GUID-08136S0003EM

Rear Tow Hook Cap

GUID-08136S0002EM

Work Angle Of Tow Cable

200

IN

CASE

OF

EMERGENCY

Caution!

The tow eye must be used exclusively

for roadside assistance operations. Only
use the tow eye with an appropriate device
in accordance with the highway code (a
rigid bar or rope) to flat tow the vehicle for
a short distance to the nearest service
location.

Tow eyes MUST NOT be used to tow

vehicles off the road or where there are
obstacles.

In compliance with the above

conditions, towing with a tow eye must
take place with two vehicles (one towing,
the other towed) aligned as much as
possible along the same center line.
Damage to your vehicle may occur if these
guidelines are not followed.

When towing, only use a facility that can

tow vehicles with low ground clearances as
extensive damage can result by using a
standard tow truck platform.

ENHANCED
ACCIDENT
RESPONSE SYSTEM
(EARS)

This vehicle is equipped with an
Enhanced Accident Response System.
Please refer to “Occupant Restraint
Systems” in “Safety” for further
information on the Enhanced Accident
Response System (EARS) function.

EVENT DATA
RECORDER (EDR)

This vehicle is equipped with an Event
Data Recorder (EDR). The main
purpose of an EDR is to record data
that will assist in understanding how a
vehicle’s systems performed under
certain crash or near crash-like
situations, such as an air bag
deployment or hitting a road obstacle.
Please refer to “Occupant Restraint
Systems” in “Safety” for further
information on the Event Data Recorder
(EDR).

201
