SERVICING AND MAINTENANCE



Cooling System — Drain, Flush And Refill

Some vehicles require special tools to add coolant

properly. Failure to fill these systems properly

could lead to severe internal engine damage. If any

coolant is needed to be added to the system

please contact an authorized dealer.
If the engine coolant is dirty or contains visible

sediment, have an authorized dealer clean and

flush with OAT coolant (conforming to MS.90032).
For the proper maintenance intervals

Ú

page 190.

Selection Of Coolant

For further information

Ú

page 240.

NOTE:



Mixing of engine coolant other than specified

OAT engine coolant, may result in engine

damage and may decrease corrosion protec

-

tion. OAT engine coolant is different and should

not be mixed with Hybrid Organic Additive Tech

-

nology (HOAT) engine coolant or any “globally

compatible” coolant. If a non-OAT engine

coolant is introduced into the cooling system in

an emergency, the cooling system will need to

be drained, flushed, and refilled with fresh OAT

coolant (conforming to MS.90032), by an autho

-

rized dealer as soon as possible.



Do not use water alone or alcohol-based engine

coolant products. Do not use additional rust

inhibitors or antirust products, as they may not

be compatible with the radiator engine coolant

and may plug the radiator.



This vehicle has not been designed for use with

propylene glycol-based engine coolant. Use of

propylene glycol-based engine coolant is not

recommended.



Some vehicles require special tools to add

coolant properly. Failure to fill these systems

properly could lead to severe internal engine

damage. If any coolant is needed to be added to

the system please contact an authorized dealer.

Adding Coolant

Your vehicle is built with engine coolant (OAT

coolant conforming to MS.90032) that allows

extended maintenance intervals. This engine

coolant can be used up to 10 years or

150,000 miles (240,000 km) before replacement.

To prevent reducing this extended maintenance

period, it is important that you use the same

engine coolant (OAT coolant conforming to

MS.90032) throughout the life of your vehicle.

Please review these recommendations for using

OAT engine coolant that meets the requirements of

the manufacturer Material Standard MS.90032.

When adding engine coolant:



We recommend using Mopar® Antifreeze/

Coolant 10 Year/150,000 Mile (240,000 km)

Formula OAT that meets the requirements of the

manufacturer Material Standard MS.90032.



Mix a minimum solution of 50% OAT engine

coolant that meets the requirements of the

manufacturer Material Standard MS.90032

and distilled water. Use higher concentrations

(not to exceed 70%) if temperatures below

−34°F (−37°C) are anticipated. Please contact

an authorized dealer for assistance.



Use only high purity water such as distilled or

deionized water when mixing the water/engine

coolant (antifreeze) solution. The use of lower

quality water will reduce the amount of corro

-

sion protection in the engine cooling system.

NOTE:



It is the owner's responsibility to maintain the

proper level of protection against freezing

according to the temperatures occurring in the

area where the vehicle is operated.

SERVICING AND MAINTENANCE

201



Some vehicles require special tools to add

coolant properly. Failure to fill these systems

properly could lead to severe internal engine

damage. If any coolant is needed to be added to

the system, please contact a local authorized

dealer.



Mixing engine coolant types is not recom

-

mended and can result in cooling system

damage. If HOAT and OAT coolant are mixed in

an emergency, have an authorized dealer drain,

flush, and refill with OAT coolant (conforming to

MS.90032) as soon as possible.

Cooling System Pressure Cap

The cap must be fully tightened to prevent loss of

engine coolant, and to ensure that engine coolant

will return to the radiator from the coolant recovery

tank.
The cap should be inspected and cleaned if there

is any accumulation of foreign material on the

sealing surfaces.

The image on the coolant system

pressure cap is a reminder that the

radiator contains hot engine coolant

under pressure.

Disposal Of Used Coolant

Used ethylene glycol-based coolant is a regulated

substance requiring proper disposal. Check with

your local authorities to determine the disposal

rules for your community. To prevent ingestion, do

not store ethylene glycol-based coolant in open

containers or allow it to remain in puddles on the

ground, clean up immediately. If ingested, seek

emergency assistance immediately.

Coolant Level

The coolant expansion bottle provides a quick

visual method for determining that the coolant

level is adequate. With the engine OFF and cold,

the level of the engine coolant in the bottle should

be between the “MIN” and “MAX” marks.
The radiator normally remains completely full, so

there is no need to remove the radiator/coolant

pressure cap unless checking for engine coolant

freeze point or replacing coolant. Advise an

authorized dealer of this. As long as the engine

operating temperature is satisfactory, the coolant

only needs to be checked once a month.
When additional engine coolant is needed to

maintain the proper level, only OAT coolant that

meets the requirements of the manufacturer

Material Standard MS.90032 should be added to

the coolant bottle. Do not overfill.

WARNING!



Do not open a hot engine cooling system.

Never add engine coolant (antifreeze) when

the engine is overheated. Do not loosen or

remove the cap to cool an overheated engine.

Heat causes pressure to build up in the

cooling system. To prevent scalding or injury,

do not remove the pressure cap while the

system is hot or under pressure.



Do not use a pressure cap other than the one

specified for your vehicle. Personal injury or

engine damage may result.

8

202

SERVICING AND MAINTENANCE



(Continued)

Cooling System Notes

NOTE:

When the vehicle is stopped after a few miles/kilo

-

meters of operation, you may observe vapor

coming from the front of the engine compartment.

This is normally a result of moisture from rain,

snow, or high humidity accumulating on the

radiator and being vaporized when the thermostat

opens, allowing hot engine coolant to enter the

radiator.
If an examination of your engine compartment

shows no evidence of radiator or hose leaks, the

vehicle may be safely driven. The vapor will soon

dissipate.



Do not overfill the coolant expansion bottle.



Check the coolant freeze point in the radiator

and in the coolant expansion bottle. If engine

coolant needs to be added, the contents of the

coolant expansion bottle must also be protected

against freezing.



If frequent engine coolant additions are

required, the cooling system should be pressure

tested for leaks.



Maintain engine coolant concentration at a

minimum of 50% OAT coolant (conforming to

MS.90032) and distilled water for proper corro

-

sion protection of your engine which contains

aluminum components.



Make sure that the coolant expansion bottle

overflow hoses are not kinked or obstructed.



Keep the front of the radiator clean. If your

vehicle is equipped with air conditioning, keep

the front of the condenser clean.



Do not change the thermostat for Summer or

Winter operation. If replacement is ever neces

-

sary, install ONLY the correct type thermostat.

Other designs may result in unsatisfactory

engine cooling performance, poor gas mileage,

and increased emissions.

B

RAKE

 S

YSTEM



In order to ensure brake system performance, all

brake system components should be inspected

periodically. For the proper maintenance intervals

Ú

page 190.

Brake Master Cylinder

The fluid in the master cylinder should be checked

when performing under hood services or

immediately if the Brake Warning Light is

illuminated.
Be sure to clean the top of the master cylinder area

before removing the cap. If necessary, add fluid to

bring the fluid level up to the requirements

described on the brake fluid reservoir. With disc

brakes, fluid level can be expected to fall as the

brake pads wear. Brake fluid level should be

checked when pads are replaced. However, low

fluid level may be caused by a leak and a checkup

may be needed. Use only the manufacturer

recommended brake fluid

Ú

page 241.

WARNING!

Riding the brakes can lead to brake failure and

possibly a collision. Driving with your foot resting

or riding on the brake pedal can result in

abnormally high brake temperatures, excessive

lining wear, and possible brake damage. You

would not have your full braking capacity in an

emergency.

WARNING!



Use only the manufacturer recommended

brake fluid

Ú

page 241. Using the wrong type

of brake fluid can severely damage your brake

system and/or impair its performance. The

proper type of brake fluid for your vehicle is

also identified on the original factory installed

hydraulic master cylinder reservoir.

SERVICING AND MAINTENANCE

203

A

UTOMATIC

 T

RANSMISSION



Selection Of Lubricant

It is important to use the proper transmission fluid

to ensure optimum transmission performance and

life. Use only the manufacturer specified

transmission fluid

Ú

page 241. It is important to

maintain the transmission fluid at the correct level

using the recommended fluid.

NOTE:

No chemical flushes should be used in any trans

-

mission; only the approved lubricant should be

used.

Special Additives

It is strongly recommended against using any

special additives in the transmission. Automatic

Transmission Fluid (ATF) is an engineered product

and its performance may be impaired by

supplemental additives. Therefore, do not add any

fluid additives to the transmission. Avoid using

transmission sealers as they may adversely affect

seals.



To avoid contamination from foreign matter or

moisture, use only new brake fluid or fluid that

has been in a tightly closed container. Keep

the master cylinder reservoir cap secured at

all times. Brake fluid in an open container

absorbs moisture from the air resulting in a

lower boiling point. This may cause it to boil

unexpectedly during hard or prolonged

braking, resulting in sudden brake failure. This

could result in a collision.



Overfilling the brake fluid reservoir can result

in spilling brake fluid on hot engine parts,

causing the brake fluid to catch fire. Brake

fluid can also damage painted and vinyl

surfaces; care should be taken to avoid its

contact with these surfaces.



Do not allow petroleum based fluid to contam

-

inate the brake fluid. Brake seal components

could be damaged, causing partial or

complete brake failure. This could result in a

collision.

WARNING!

CAUTION!

Using a transmission fluid other than the

manufacturer recommended fluid may cause

deterioration in transmission shift quality and/or

torque converter shudder

Ú

page 241.

CAUTION!

Do not use chemical flushes in your

transmission as the chemicals can damage your

transmission components. Such damage is not

covered by the New Vehicle Limited Warranty.

8

204

SERVICING AND MAINTENANCE



Fluid Level Check

The fluid level is preset at the factory and does not

require adjustment under normal operating

conditions. Routine fluid level checks are not

required; therefore the transmission has no

dipstick. An authorized dealer can check your

transmission fluid level using special service tools.

If you notice fluid leakage or transmission

malfunction, visit an authorized dealer

immediately to have the transmission fluid level

checked. Operating the vehicle with an improper

fluid level can cause severe transmission damage.

Fluid And Filter Changes

Under normal operating conditions, the fluid

installed at the factory will provide satisfactory

lubrication for the life of the vehicle.
Routine fluid and filter changes are not required.

However, change the fluid and filter if the fluid

becomes contaminated (with water, etc.), or if the

transmission is disassembled for any reason.

U

PFITTER

 C

ONNECTORS

 — I

F

 E

QUIPPED

The preparation connectors are to be only used by

upfitters. This connector is located under the dash.

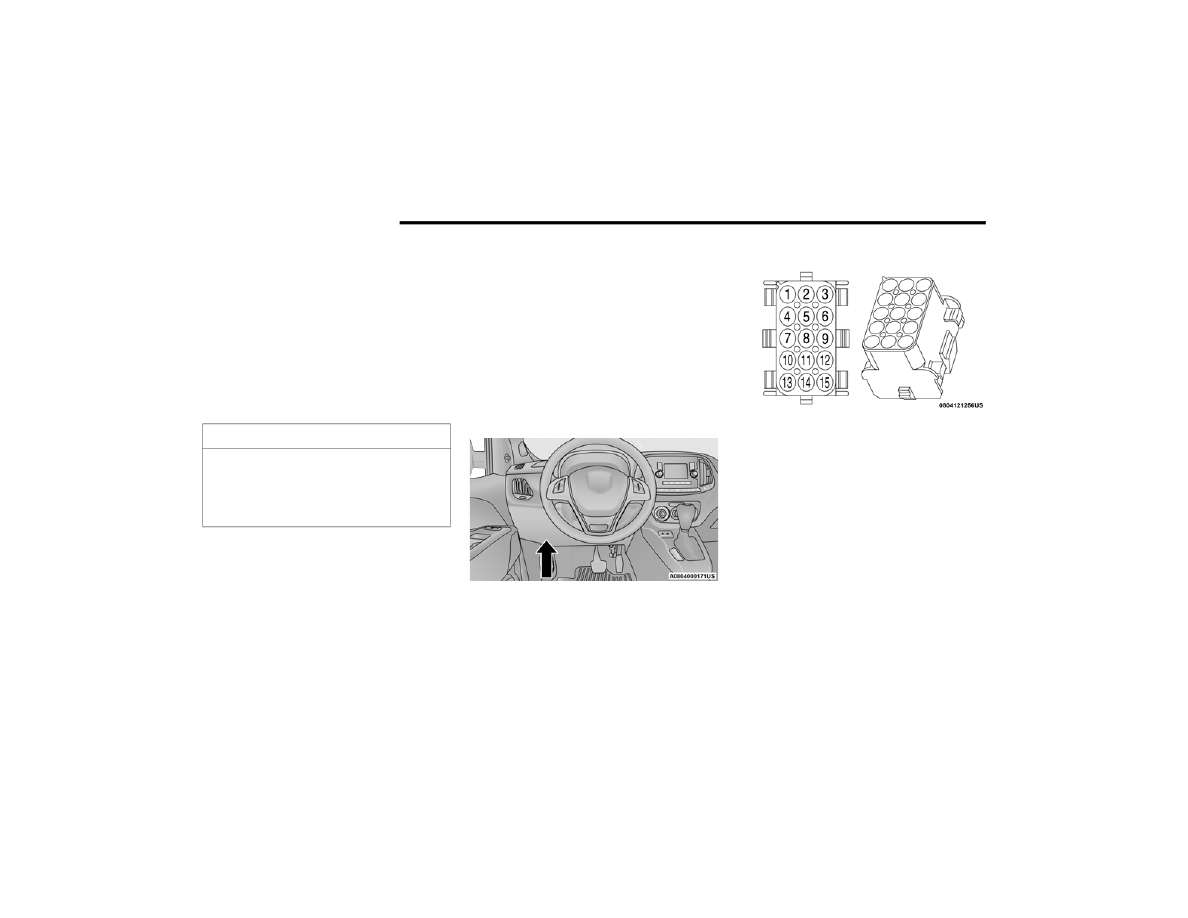

Connector Location

15 Way Vehicle Connector Functions and View

Connector Pin Numbers

CAUTION!

If a transmission fluid leak occurs, visit an

authorized dealer immediately. Severe

transmission damage may occur. An authorized

dealer has the proper tools to adjust the fluid

level accurately.

SERVICING AND MAINTENANCE

205

PIN

Function

1

Not Connected

2

Generator Voltage Sensor 2

3

Vehicle Speed Signal

4

Not Connected

5

Not Connected

6

Not Connected

7

Courtesy Lamp Feed

8

Ambient Lighting Control

9

Not Connected

10

Not Connected

11

Not Connected

12

Not Connected

13

Ignition Run/Start Output

14

Not Connected

15

Not Connected

8

206

SERVICING AND MAINTENANCE



Upfitter Connector

This connector is supplied to the upfitter when the

vehicle is ordered with the applicable package.

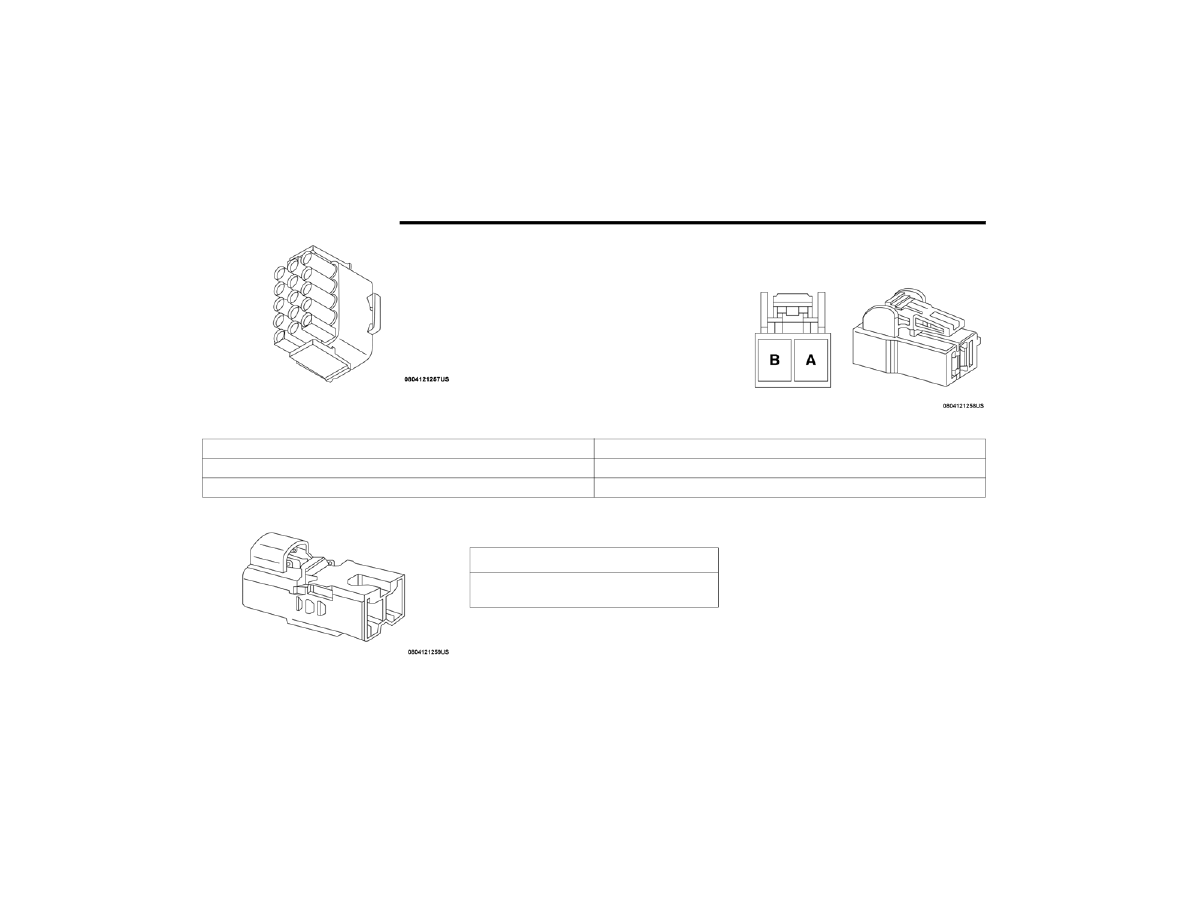

2 Way Vehicle Connector Functions and View

Connector Pins

Upfitter Connector

This connector is supplied to the upfitter when the

vehicle is ordered with the applicable package.

For additional questions about these connectors

as well as general technical questions about

upfitting your Ram product, refer to

https://

www.ramtrucks.com/ram-commercial/

body-builders-guide.html/

 or call

1 (866)-205-4102.

PIN

Function

A

Power Supply

B

GND

CAUTION!

The maximum current load allowed is 15 amps

for continuous use.

SERVICING AND MAINTENANCE

207

F

USES

General Information

The fuses protect electrical systems against

excessive current.
When a device does not work, you must check the

fuse element inside the blade fuse for a break/melt.
Also, please be aware that using power outlets for

extended periods of time with the engine off may

result in vehicle battery discharge.

Blade Fuses

Underhood Fuses

The Front Distribution Unit is located on the right

side of the engine compartment, next to the

battery. To access the fuses, remove fasteners and

remove the cover.

WARNING!



When replacing a blown fuse, always use an

appropriate replacement fuse with the same

amp rating as the original fuse. Never replace

a fuse with another fuse of higher amp rating.

Never replace a blown fuse with metal wires or

any other material. Do not place a fuse inside

a circuit breaker cavity or vice versa. Failure to

use proper fuses may result in serious

personal injury, fire and/or property damage.



Before replacing a fuse, make sure that the

ignition is off and that all the other services

are switched off and/or disengaged.



If the replaced fuse blows again, contact an

authorized dealer.



If a general protection fuse for safety systems

(air bag system, braking system), power unit

systems, (engine system, transmission

system) steering system or Body Control

Module (BCM) blows, contact an authorized

dealer.

CAUTION!

If it is necessary to wash the engine

compartment, take care not to directly hit the fuse

box, and the windshield wiper motors with water.

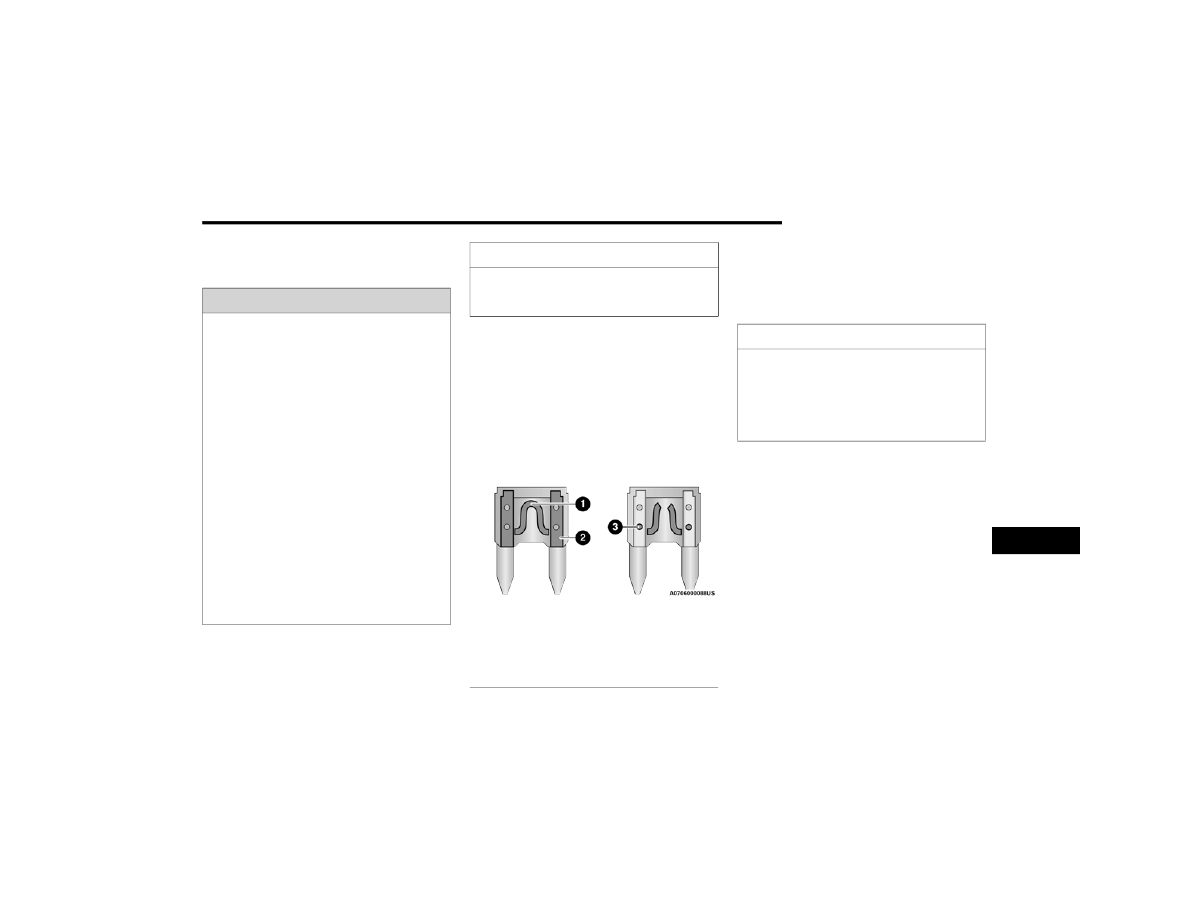

1 — Fuse Element
2 — Blade Fuse with a good/functional fuse element
3 — Blade fuse with a bad/not functional fuse

element (blown fuse)

CAUTION!



When installing the power distribution center

cover, it is important to ensure the cover is

properly positioned and fully latched. Failure

to do so may allow water to get into the power

distribution center and possibly result in an

electrical system failure.

8

208

SERVICING AND MAINTENANCE



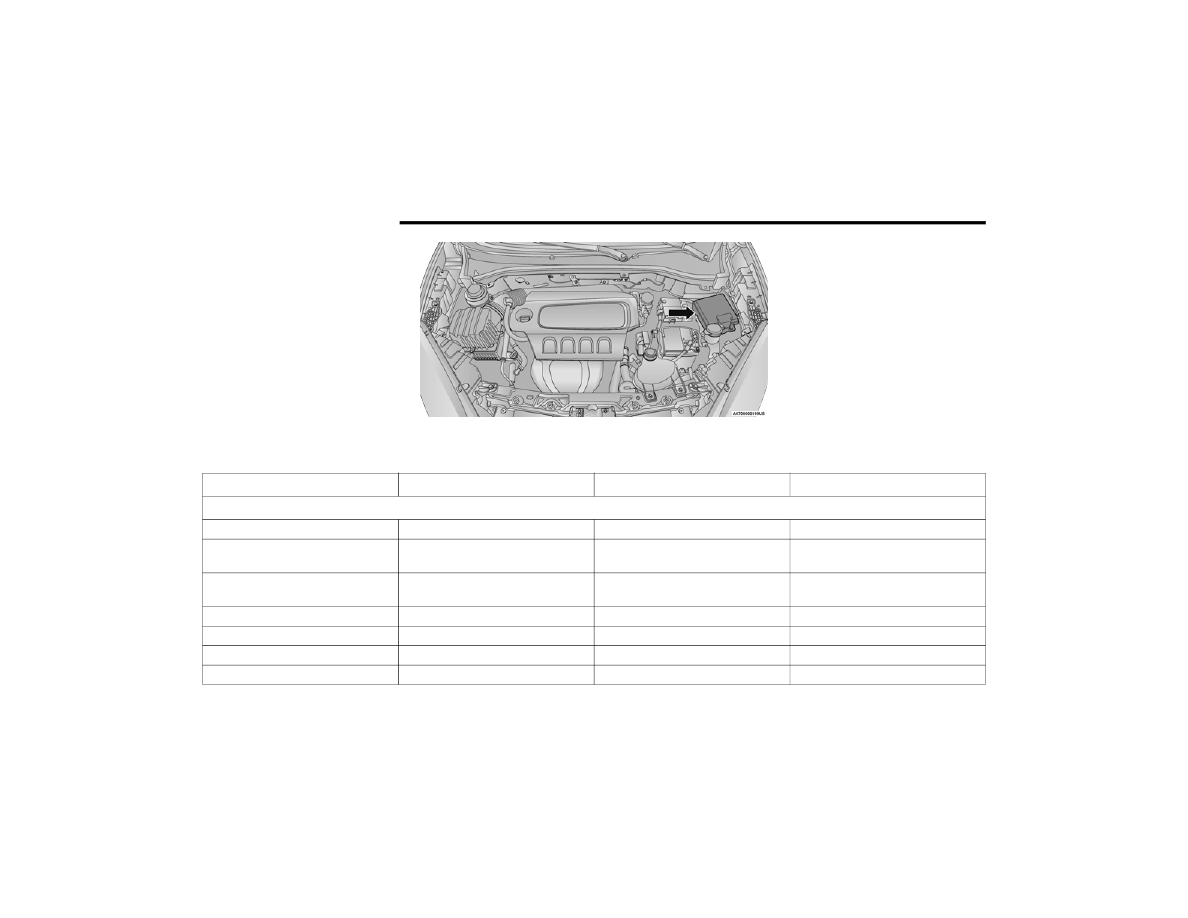

Power Distribution Center Location

The ID number of the electrical component corresponding to each fuse can be found on the back of the cover.

Cavity

Maxi Fuse

Mini Fuse

Description

* If Equipped

F01

60 Amp Blue

–

Body Controller

F02

40 Amp Orange

–

Rear Power Windows, Fog Lamps,

Front Heated Seats *

F02

30 Amp Green

–

Rear Power Windows, Front Heated

Seats Fog Lamps *

F02

20 Amp Yellow

–

Front Heated Seats *

F03

20 Amp Yellow

–

Ignition Switch

F04

40 Amp Orange

–

BSM System Module

F06

20 Amp Yellow

–

Radiator Fan - Low Speed

SERVICING AND MAINTENANCE

209

F07

50 Amp Red

–

Radiator Fan - High Speed

F08

40 Amp Orange

–

Blower Motor

F10

–

15 Amp Blue

Horn

F11

–

10 Amp Red

Secondary Loads ECM

F14

–

15 Amp Blue

High Beam

F15

–

–

–

F16

–

5 Amp Tan

ECM and Transmission Shifter

F17

–

25 Amp Clear

ECM Power Loads

F18

–

5 Amp Tan

ECM Load, Main Relay

F19

–

7.5 Amp Brown

Air Conditioning

F20

–

30 Amp Green

Rear Defroster *

F21

–

5 Amp Tan

Key Unlock

F22

–

10 Amp Red

Primary ECM Loads

F23

–

20 Amp Yellow

BSM System

F24

–

5 Amp Tan

BSM System, Positive Key and

Steering Angle Sensor

F30

–

15 Amp Blue

2nd Instrument Panel Power Outlet

(Battery)

F83

20 Amp Yellow

–

Fuel Pump

F84

–

15 Amp Blue

AT Module

Cavity

Maxi Fuse

Mini Fuse

Description

* If Equipped

8

210

SERVICING AND MAINTENANCE



Interior Fuses

The interior fuse panel is part of the Body Control

Module (BCM) and is located on the driver's side

under the instrument panel.

NOTE:

Please contact an authorized dealer for BCM fuse

replacement.

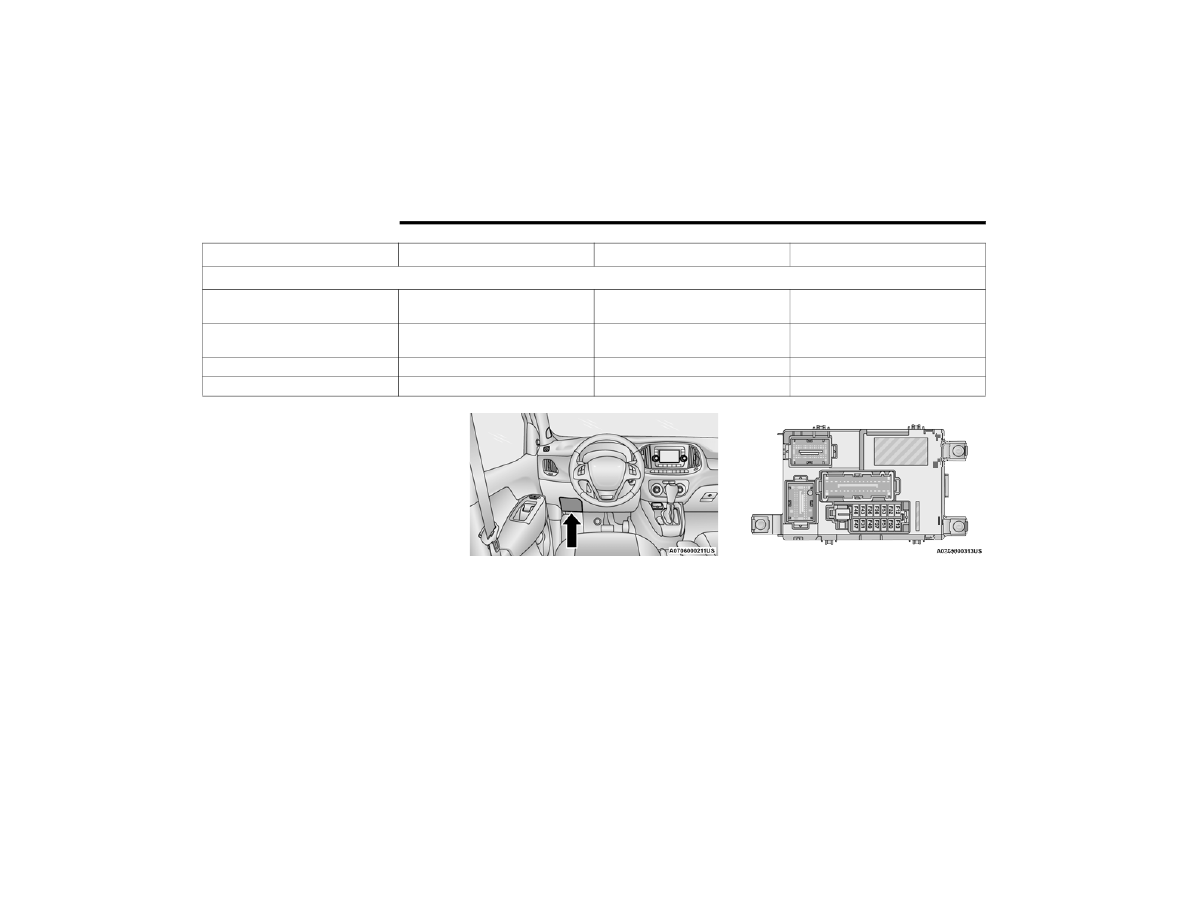

Interior Power Distribution Center Location

Fuse Panel Cavity Locations

F85

–

15 Amp Blue

Rear Power Outlet 12 Volts

(ACC/ON/RUN)

F86

–

15 Amp Blue

IP Power Outlet 12 Volts

(ACC/ON/RUN)

F87

–

5 Amp Tan

IBS

F88

–

7.5 Amp Brown

External Mirror Defrost *

Cavity

Maxi Fuse

Mini Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

211

Cavity

Mini Fuse

Description

F53

5 Amp Beige

KL 30 (+30) - IPC, FTM

F38

20 Amp Yellow

Central Doors Locking

F36

15 Amp Blue

KL 30 (+30) - TPMS, EOBD, HVAC, Radio, USB, SGW

F43

15 Amp Blue

Bi-Directional Washer Pump

F48

20 Amp Yellow

Passenger Power Windows

F13

7.5 Amp Brown

Supply for left low beam bulb or discharge lamp

F50

7.5 Amp Brown

KL 15 (+15) - Air-Bag

F51

7.5 Amp Brown

KL 15 (+15) - External Mirror Adjustment

Command, HVAC, RVC, HWB Coils

F37

5 Amp Beige

KL 15 (+15) - Brake Pedal Switch (N.O.), IPC, Brake

Pedal Switch (N.C.)

F49

5 Amp Beige

KL 15 (+15) - PAM, CSS Lighting, TTM, SGW,

Heaters Light, ECM Backlighting

F31

5 Amp Beige

KL 15a (INT A) - HWB, MCO

F47

20 Amp Yellow

Driver Power Windows

8

212

SERVICING AND MAINTENANCE



Central Unit Fuse Panel

The central power fuse panel is located on the

driver’s side under the instrument panel.

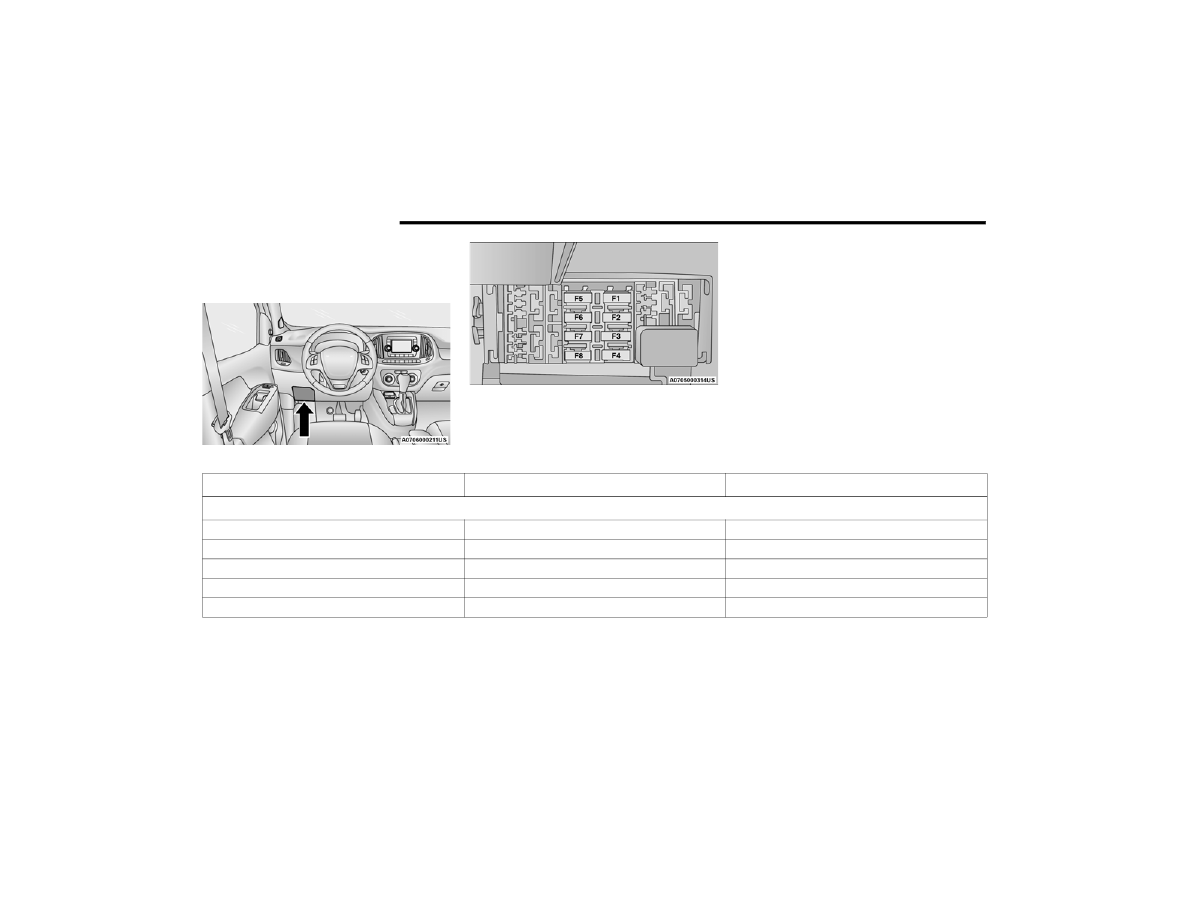

Central Power Distribution Location

Fuse Panel

Cavity

Mini Fuse

Description

* If Equipped

F1

10 Amp Red

Front Heated Seat Passenger *

F2

10 Amp Red

Front Heated Seat Driver *

F3

20 Amp Yellow

Rear Power Window Driver side *

F4

20 Amp Yellow

Rear Power Window Passenger side *

F5

15 Amp Blue

Fog Lamps *

SERVICING AND MAINTENANCE

213

B

ULB

 R

EPLACEMENT



Replacement Bulbs, Names, And Part Numbers

In the instance a bulb needs to be replaced, this section includes bulb description and replacement part numbers. All of the inside bulbs are brass or glass-wedge

base. Aluminum base bulbs are not approved.

NOTE:

See an authorized dealer for LED bulb replacement.

Interior Bulbs

Lamps

Bulb Number

Front Courtesy Lamps

C10W

Rear Courtesy Lamps

C10W

Luggage Lamp

C5W

Exterior Bulbs

Lamps

Bulb Number

Front Low Beam Headlamp

H11

Front High Beam Headlamps

HB3

Front Side Marker Lamps

LED (Serviced at an authorized dealer)

Front Parking/Daytime Running Lamps

W21W

Front Turn Signal Lamps

WY21W

8

214

SERVICING AND MAINTENANCE



Replacing Exterior Bulbs

HEADLAMPS

See below steps to replace:
1. Remove the plastic cap from the back of the

headlamp housing.

2. Rotate the bulb counterclockwise.
3. Remove the bulb and replace as needed.
4. Install the bulb and rotate clockwise to lock in

place.

5. Reinstall the plastic cap.

FRONT TURN SIGNAL LAMPS

See below steps to replace:
1. Remove the cap from the back of the outer

upper headlamp housing.

2. Rotate the bulb counterclockwise and remove.
3. Install the bulb into socket.
4. Rotate the bulb/socket clockwise into the

lamp locking it in place.

5. Reinstall the plastic cap.

PARKING AND DAYTIME RUNNING LIGHTS

See below steps to replace:
1. Remove the cap from the back of the outer

lower headlamp housing.

2. Rotate the bulb counterclockwise and remove.
3. Install the bulb into socket, and rotate bulb/

socket clockwise into lamp locking it in place.

4. Reinstall the plastic cap.

Rear Stop Lamp

P21W

Rear Turn Signal Lamps

PY21W

Rear Tail Lamps

P21/5W

Rear Side Marker Lamps

LED (Serviced at an authorized adealer)

Center Mount Brake Lamp

W5W

Reverse Light

W16W

Front Fog Lamps

H11

NOTE:

Numbers refer to commercial bulb types that can be purchased from an authorized dealer. If a bulb needs to be replaced visit an authorized dealer or refer to

the applicable Service Manual.

Exterior Bulbs

Lamps

Bulb Number

SERVICING AND MAINTENANCE

215

FRONT/REAR SIDE MARKER LAMPS

The front/rear side marker lamps are LED and not

serviced separately. See an authorized dealer for

replacement of these lights.

REAR TAIL, STOP, BACKUP AND TURN SIGNAL

LAMPS

The rear light cluster contains taillight, brake light,

direction indicator and reverse/rear fog light bulbs.

To access the light clusters, see below steps to

replace:
1. Open the rear doors.
2. Remove the screws and remove the tail lamp

assembly.

3. Remove the screws and separate the

backplate from the lamp housing.

4. Remove the tail, stop, or turn signal bulbs by

pushing them slightly and turning counter

-

clockwise.

5. Remove the backup lamp bulb by pulling

straight out.

6. Replace lamps as required and reinstall lamp.

The bulbs are arranged inside the light cluster as

follows:

THIRD BRAKE LIGHT (CENTER MOUNT)

See below steps to replace:
1. For versions with tailgate, loosen the two

fastening screws and extract the cluster.

2. For versions with swing doors, remove rubber

plugs, remove retaining tabs and extract the

cluster.

3. For versions with high roof and swing doors,

remove the pressure-fit plastic guard and

rubber cap using a screwdriver, release the

retaining tags as shown in the figure and

remove the unit.

4. Remove the appropriate tabs and remove the

bulb holder.

5. Remove the snap-fitted bulb and replace it.

LICENSE PLATE LIGHTS

See below steps to replace:
1. Disengage the holding tabs and remove the

lens by lifting to the left.

2. Remove the bulbs by releasing them from the

side contacts; insert the new bulbs and make

sure they are correctly clamped between these

contacts.

Replacing Interior Bulbs

DOME LAMP WITH SPOT LIGHTS

See below steps to replace:

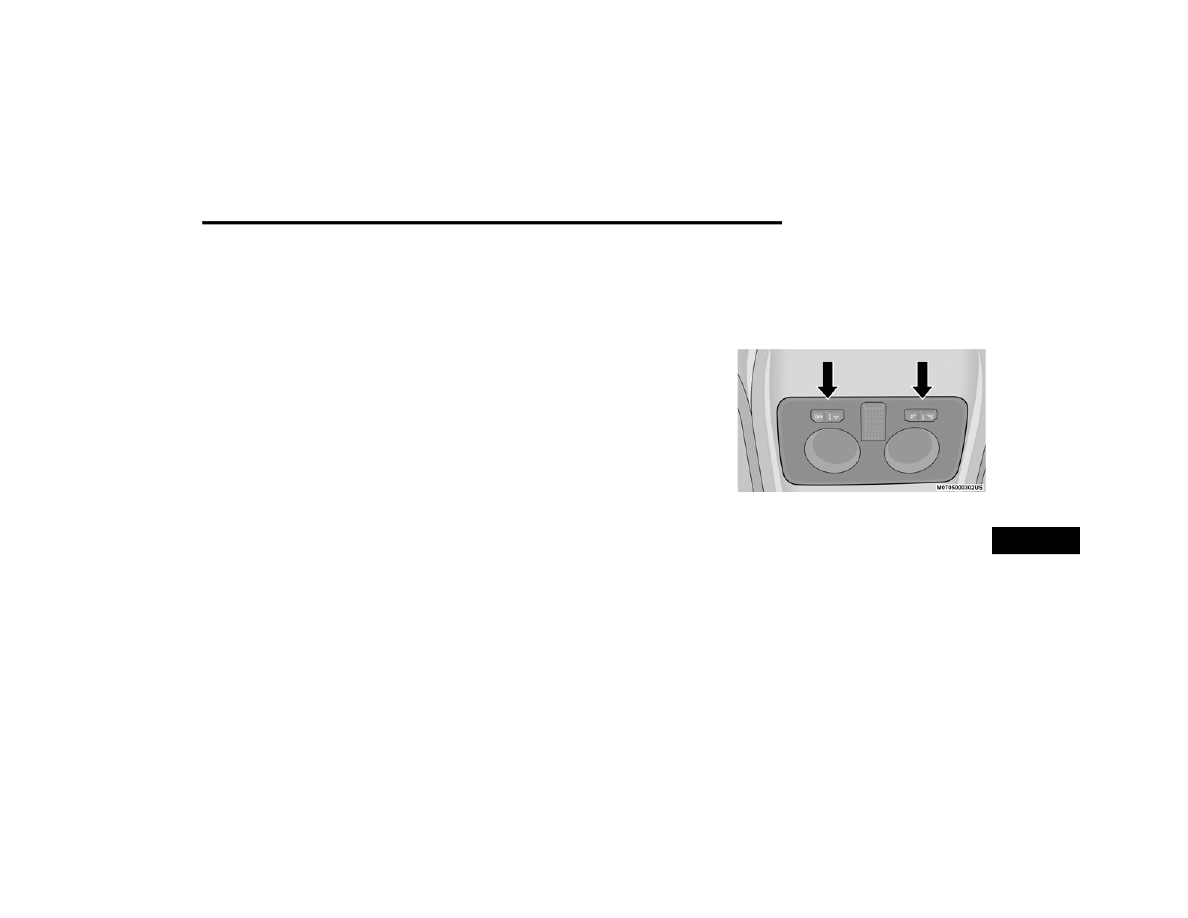

1. Remove dome lamp by depressing the tabs,

using a suitable tool.

Dome Lamp Assembly

2. Open protective cover.

8
