24

GETTING TO KNOW YOUR VEHICLE



EXTERIOR LIGHTS

M

ULTIFUNCTION

 L

EVER

The multifunction lever controls the operation of

the headlights, parking lights, turn signals,

headlight beam selection and the passing lights.

The multifunction lever is located on the left side of

the steering column.

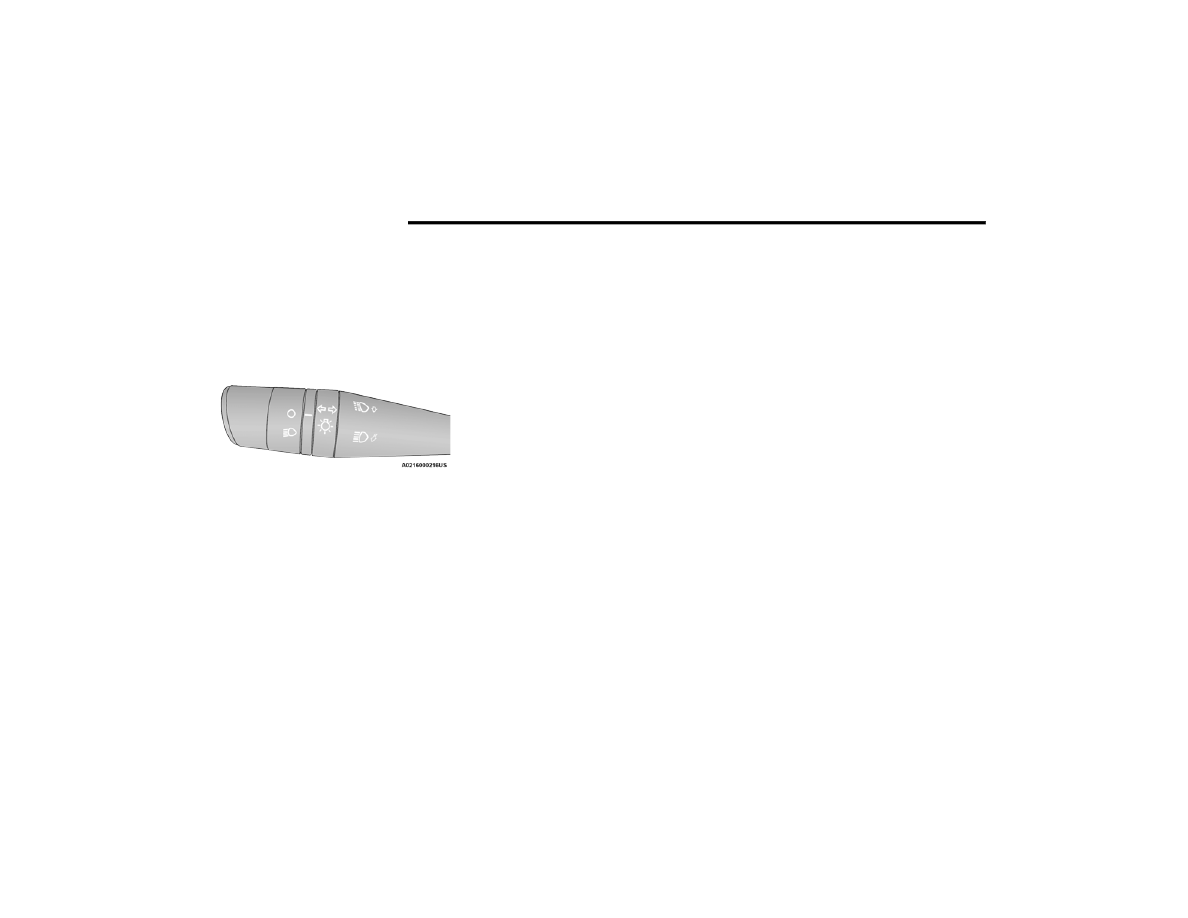

Multifunction Lever

H

EADLIGHTS



To turn on the headlights, turn the end of the

multifunction lever to the headlight position. When

the headlight switch is on, the parking lights,

taillights, license plate light, clearance lights and

instrument panel lights are also turned on. To turn

off the headlights, turn the end of the multifunction

lever back to the O (off) position.

NOTE:

On vehicles sold in Canada, the rear parking lights,

clearance lights, sidemarker, plate lights and

Daytime Running Lights (DRLs) will turn on when

the headlight switch is rotated to the O (off)

position.

D

AYTIME

 R

UNNING

 L

IGHTS

 (DRL

S

) —

I

F

 E

QUIPPED



The Daytime Running Lights (DRLs) will come on

whenever the ignition is in the ON position, the

headlight switch is off, and a turn signal has not

been activated.
To activate the DRLs, rotate the end of the

multifunction lever to the O (off) position.

NOTE:



For vehicles sold in Canada, the Daytime

Running Lights will automatically deactivate

when the front fog lights are turned on.



For vehicles not sold in Canada, the low beams

and side/taillights will not be on with DRLs.



In certain markets, the DRLs can be

programmed on or off through the Uconnect

system

Ú

page 79.



On some vehicles, the Daytime Running Lights

may deactivate, or reduce intensity, on one side

of the vehicle (when a turn signal is activated on

that side), or on both sides of the vehicle (when

the hazard warning lights are activated).

H

IGH

/L

OW

 B

EAM

 S

WITCH

Pull the multifunction lever toward the steering

wheel to switch the headlights to high beams. Pull

the multifunction lever again to turn the low beams

back on.

F

LASH

-T

O

-P

ASS



You can signal another vehicle with your headlights

by lightly pulling the multifunction lever toward you.

This will cause the high beam headlights to turn on,

and remain on, until the lever is released.

P

ARKING

 L

IGHTS



These lights can only be turned on with the ignition

in the STOP (OFF/LOCK) position or removed.

Move the end of the multifunction lever to O (off)

position, and then to the headlight position.
The indicator light telltale in the instrument panel

comes on. The lights stay on until the next ignition

cycle is performed.

F

OLLOW

 M

E

 H

OME

/H

EADLIGHT

 D

ELAY

When this feature is selected, the driver can

choose to have the headlights remain on for a

preset period of time after the engine is turned off.

GETTING TO KNOW YOUR VEHICLE

25

Activation
Remove the key or turn the ignition to the STOP

(OFF/LOCK) position, and pull the multifunction

lever toward the steering wheel within two

minutes. Each time the lever is pulled, the

activation of the lights will be extended by 30

seconds. The activation of the lights can be

extended to a maximum of 210 seconds.
Deactivation
Pull the multifunction lever toward the steering

wheel and hold it for more than two seconds.

F

OG

 L

IGHTS

 — I

F

 E

QUIPPED



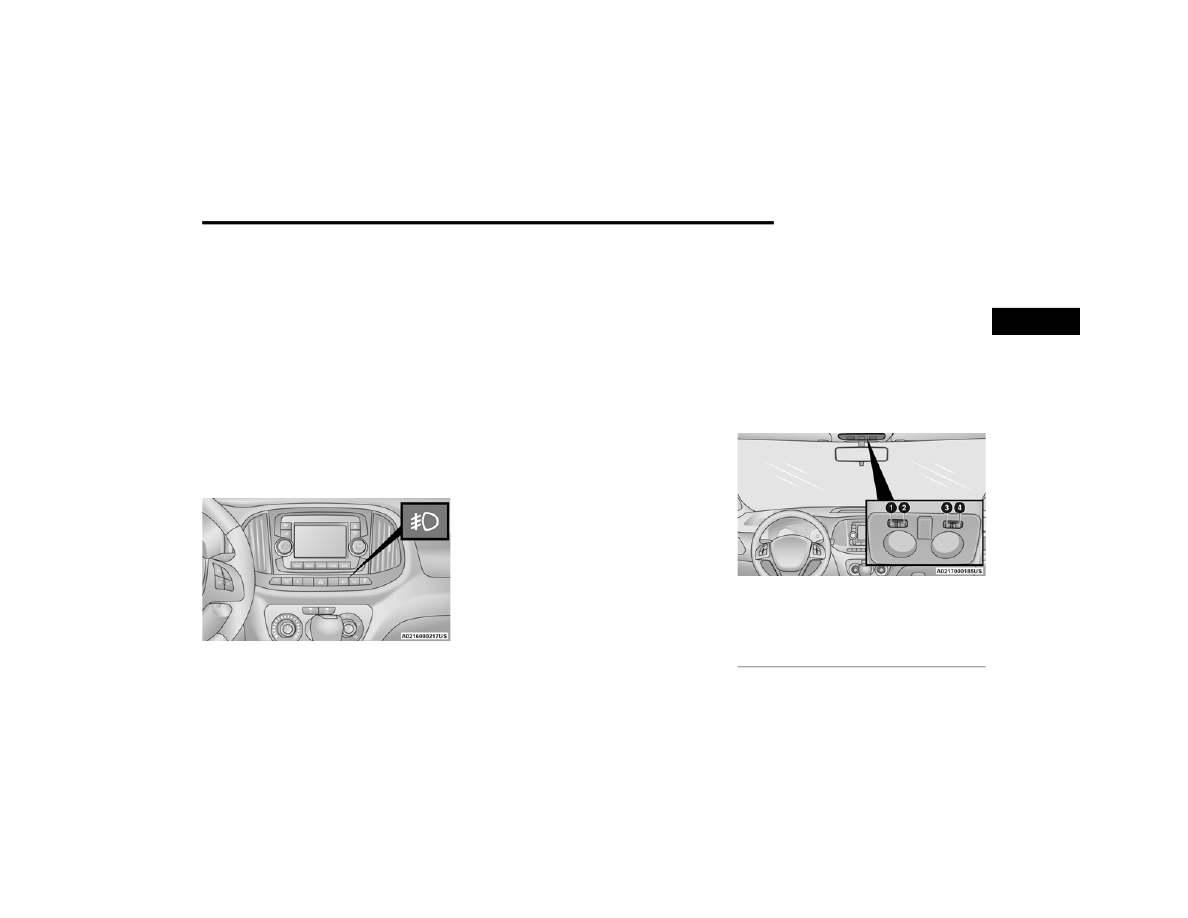

The fog light switch is located on the center stack

of the instrument panel, just above the climate

controls.

Fog Light Switch Location

Push the switch once to turn the fog lights on. Push

the switch a second time to turn the fog lights off.

NOTE:

If the ignition is placed in the STOP (OFF/LOCK)

position, the fog lights will also turn off.

T

URN

 S

IGNALS

Move the multifunction lever up or down to

activate the turn signals. The arrows on each side

of the instrument cluster flash to show proper

operation.

NOTE:

If either light remains on and does not flash, or

there is a very fast flash rate, check for a defective

outside light bulb.

L

ANE

 C

HANGE

 A

SSIST

Lightly push the multifunction lever up or down,

without moving beyond the detent, and the turn

signal will flash five times then automatically turn

off.

INTERIOR LIGHTS

C

OURTESY

/I

NTERIOR

 L

IGHTS

These lights are mounted between the sun visors

on the overhead console. Each light is turned on by

pushing the corresponding switch.

Left Switch



Push the left switch to the left to turn off the

auto dome lights. The dome lights will not auto

-

matically turn on when a door is opened.



Push the left switch to the right to turn on the

dome lights.

Right Switch



Push the right switch to the left to turn on the

left map light.



Push the right switch to the right to turn on the

right map light.

Map/Dome Lights

1 — OFF
2 — AUTO/Dome
3 — Left Map
4 — Right Map

2

26

GETTING TO KNOW YOUR VEHICLE



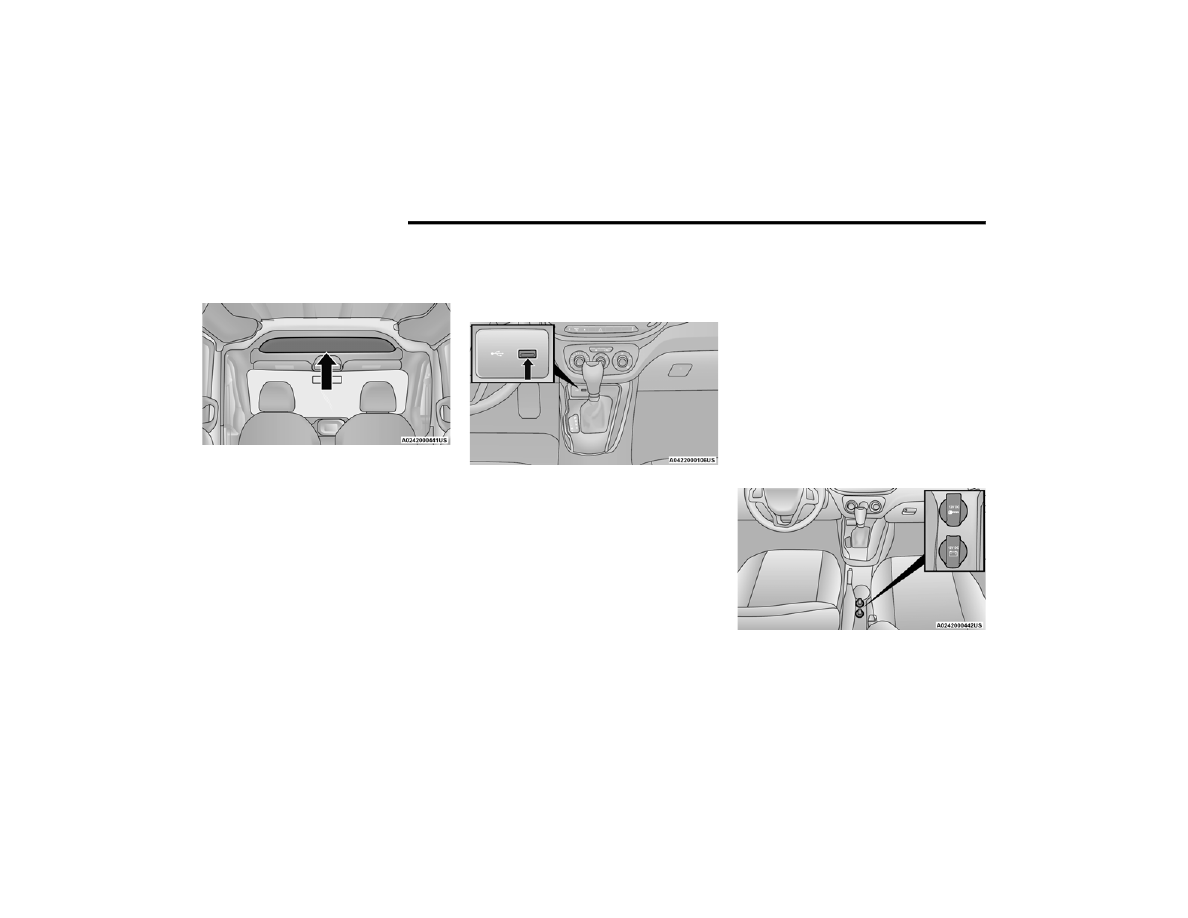

Rear Lights

Cargo Vehicle
Lateral Roof Light
This is located on the right side of the load

compartment.
Rear Roof Light
This is located on the rear panel of the load

compartment.
In auto-mode, the light comes on automatically

when you open the sliding doors and the rear swing

doors, and goes out when you close them.



Push the left-hand side of the lens to switch the

light off when the doors are open.



Push the right-hand side of the lens to switch

the light on when the doors are open.

Passenger Vehicle
The interior lamps are located in the center of the

roof, above the second row seating, and in the roof,

in the center of the rear load area.

Second Row Seating And Rear Roof Lights

Operation
In auto-mode, the light comes on automatically

when you open the rear swing doors, and goes out

when you close them.



Push the left-hand side of the lens to switch the

light off when the doors are open.



Push the right-hand side of the lens to switch

the light on when the doors are open.

Cargo Compartment Light — If Equipped

The cargo compartment light comes on

automatically when the swing doors are opened

and turns off when the doors are closed.

WIPERS AND WASHERS

The windshield wiper/washer lever is located on

the right side of the steering column. The front

wipers are operated by rotating a switch, located

on the end of the lever.

Windshield Wiper/Washer Lever

NOTE:

The windshield wipers/washers will only operate

with the ignition in the MAR (ACC/ON/RUN)

position.

1 — Push Forward For Rear Washer
2 — Rotate For Rear Wiper Operation
3 — Rotate For Front Wiper Operation
4 — Pull For Front Washer
5 — Push Up For Mist

GETTING TO KNOW YOUR VEHICLE

27

(Continued)

F

RONT

 W

IPER

 O

PERATION

The wipers and washers are operated by a switch

within the wiper lever. Rotate the switch at the end

of the lever upward from the O (off) position to the

first detent for intermittent wiper operation. Rotate

the switch at the end of the lever upward to the

second detent for low-speed wiper operation, and

to the third detent for high-speed operation. To

turn the windshield wipers off, rotate the switch at

the end of the lever back down to the O (off)

position.

Intermittent Wiper System

Rotate the end of the lever upward to the first

detent. The wipers will operate at intermittent

speed. When the vehicle's speed increases, the

time between the wipes will decrease.

Windshield Washers

Pull the windshield wiper/washer lever rearward

toward the driver to activate the washers. The

wipers will activate automatically for three cycles

after the lever is released.

Mist

Use the Mist feature when weather conditions

make occasional usage of the wipers necessary.

Push the lever upward to the MIST position and

release for a single wiping cycle.

NOTE:

The Mist feature does not activate the washer

pump; therefore, no washer fluid will be sprayed on

the windshield. The wash function must be used in

order to spray the windshield with washer fluid.
For information on wiper care and replacement,

see

Ú

page 197.

CAUTION!

Always remove any buildup of snow that

prevents the windshield wiper blades from

returning to the “park” position. If the windshield

wiper switch is turned off, and the blades cannot

return to the “park” position, damage to the

wiper motor may occur.

WARNING!

Sudden loss of visibility through the windshield

could lead to a collision. You might not see other

vehicles or other obstacles. To avoid sudden

icing of the windshield during freezing weather,

warm the windshield with the defroster before

and during windshield washer use.

CAUTION!



Turn the windshield wipers off when driving

through an automatic car wash. Damage to

the windshield wipers may result if the wiper

control is left in any position other than off.



In cold weather, always turn off the wiper

switch and allow the wipers to return to the

park position before turning off the engine. If

the wiper switch is left on and the wipers

freeze to the windshield, damage to the wiper

motor may occur when the vehicle is

restarted.



Always remove any buildup of snow that

prevents the windshield wiper blades from

returning to the off position. If the windshield

wiper control is turned off and the blades

cannot return to the off position, damage to

the wiper motor may occur.

CAUTION!

2

28

GETTING TO KNOW YOUR VEHICLE



R

EAR

 W

IPER

 A

ND

 W

ASHER

 —

I

F

 E

QUIPPED

The rear wiper/washer is operated by rotating a

switch, located at the middle of the windshield

wiper/washer lever.

Rotate the windshield wiper lever center

ring upwards to operate the rear window

wiper as follows:



In intermittent mode when the front window

wiper is not operating



In synchronous mode (at half the speed of the

front window wiper) when the front window

wiper is operating



In continuous mode while vehicle is in REVERSE

With the windshield wipers on, and REVERSE gear

engaged, rear window wiping will be continuous in

the same way.

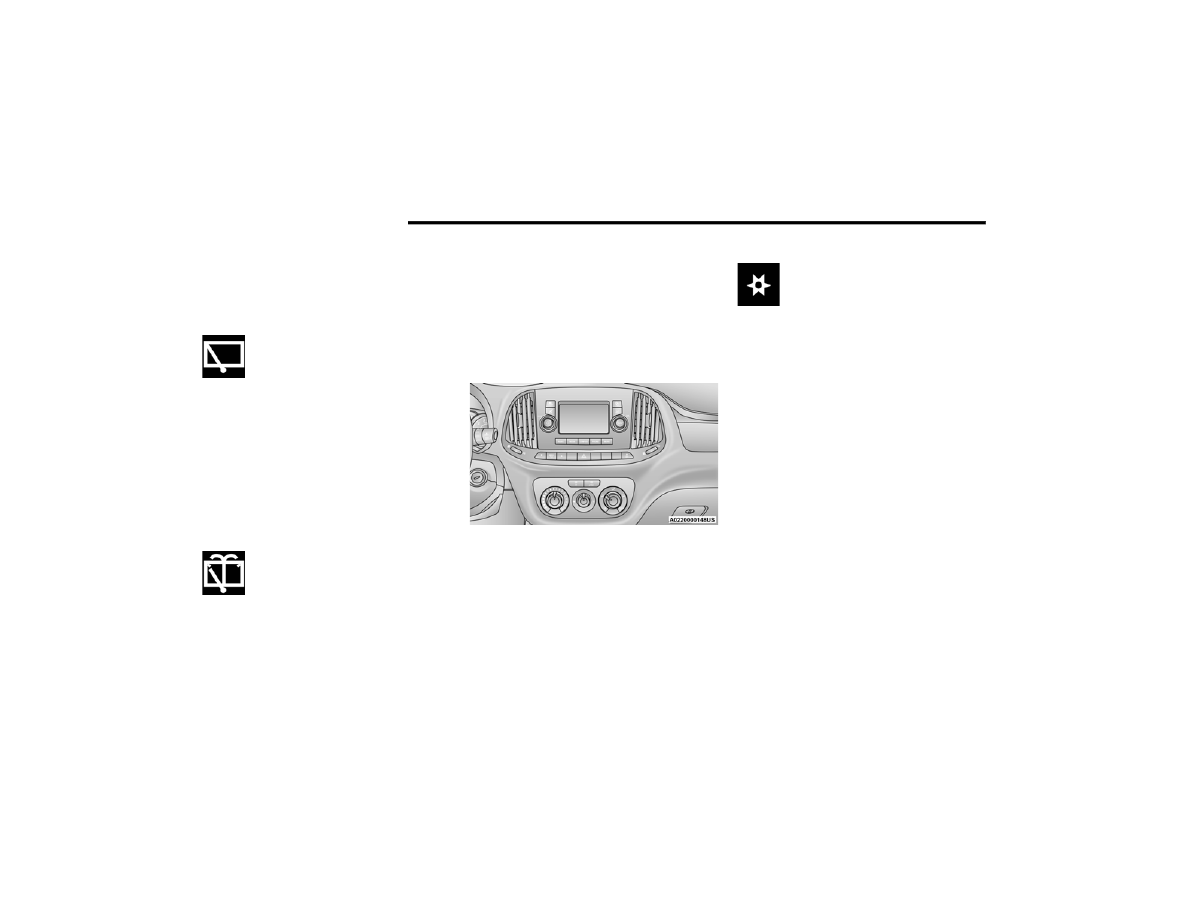

Rear Windshield Washer Operation

Pushing the windshield wiper lever

forward activates the rear window

washer. Keep the windshield wiper lever

pushed for more than quarter of a

second to activate the rear window wiper as well.

When the windshield wiper lever is released, the

wipers will return to normal operation.

CLIMATE CONTROLS

The Climate Control system allows you to regulate

the temperature, air flow, and direction of air

circulating throughout the vehicle. The controls are

located on the instrument panel below the radio.

M

ANUAL

 C

LIMATE

 C

ONTROL



D

ESCRIPTIONS

 A

ND

 F

UNCTIONS

Manual Climate Controls

System Maintenance
In Winter, the Climate Control system must be

turned on at least once a month for about

10 minutes.
Have the system inspected at an authorized dealer

before the Summer.

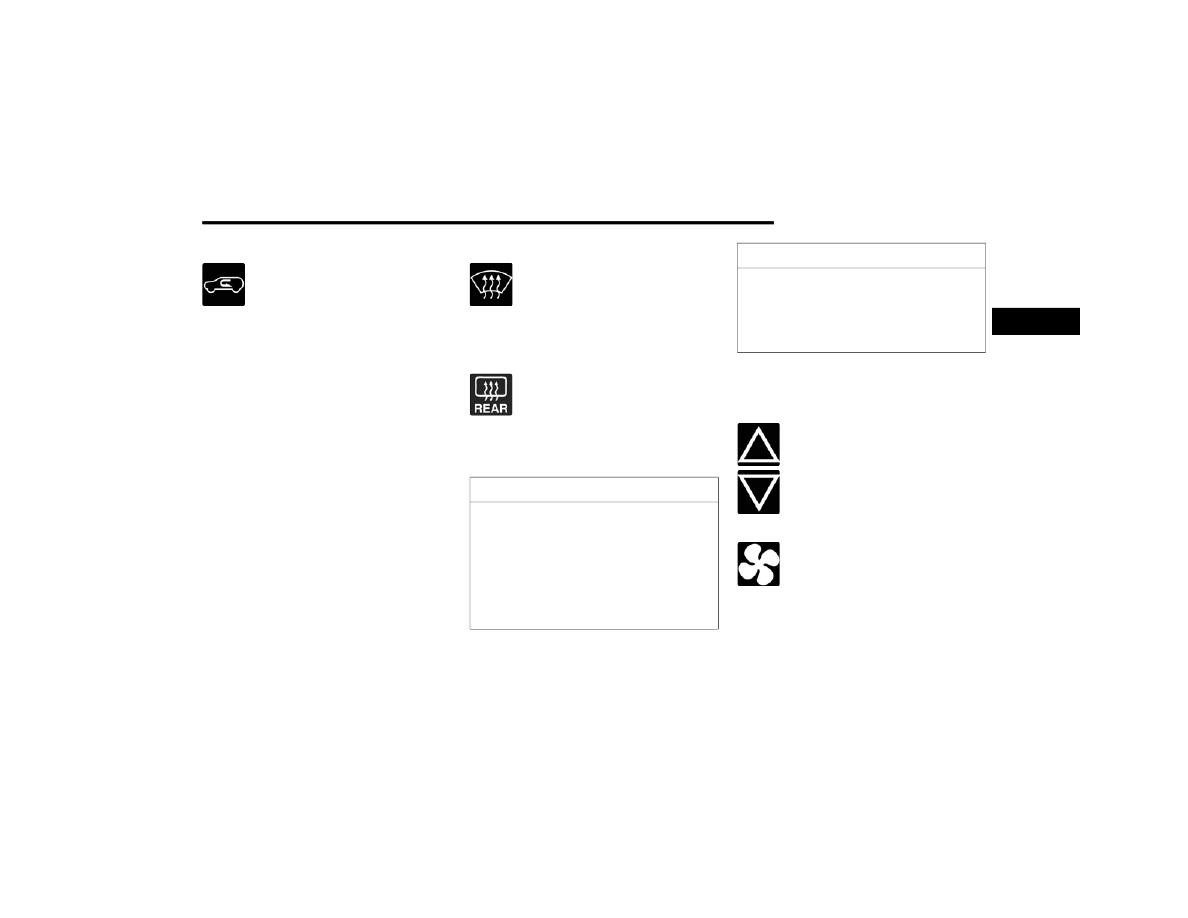

A/C Button

Push the A/C button to engage the Air

Conditioning (A/C). A LED will illuminate

when the A/C system is engaged. The

A/C can be deselected manually

without disturbing the mode control selection.
The Air Conditioning (A/C) button allows the

operator to manually activate or deactivate the air

conditioning system. When the air conditioning

system is turned on, cool dehumidified air will flow

through the outlets into the cabin.



For Manual Climate Controls, if the system is in

Mix, Floor or Defrost mode, the A/C can be

turned off, but the A/C system shall remain

active to prevent fogging of the windows.



If fog or mist appears on the windshield or side

glass, select Defrost mode, and increase blower

speed if needed.



If your air conditioning performance seems

lower than expected, check the front of the A/C

condenser (located in front of the radiator), for

an accumulation of dirt or insects. Clean with a

gentle water spray from the front of the radiator

and through the condenser.

GETTING TO KNOW YOUR VEHICLE

29

(Continued)

Recirculation Button

Press and release this button to change

the system between recirculation mode

and outside air mode. The Recirculation

indicator and the A/C indicator

illuminate when the Recirculation button is

pressed. Recirculation can be used when outside

conditions such as smoke, odors, dust, or high

humidity are present. Recirculation can be used in

all modes. Recirculation may be unavailable

(button on the touchscreen greyed out) if

conditions exist that could create fogging on the

inside of the windshield. The A/C can be

deselected manually without disturbing the mode

control selection. Continuous use of the

Recirculation mode may make the inside air stuffy

and window fogging may occur. Extended use of

this mode is not recommended. Recirculation

mode may automatically adjust to optimize

customer experience for warming, cooling,

dehumidification, etc.
In cold weather, use of Recirculation mode may

lead to excessive window fogging. The

Recirculation feature may be unavailable if

conditions exist that could create fogging on the

inside of the windshield.

Front Defrost Setting

Use Defrost mode with maximum

temperature settings for best

windshield and side window defrosting

and defogging. Turn the knob to the

Front Defrost position. Air comes from the

windshield and side window demist outlets.

Rear Defrost Button — If Equipped

Push and release the Rear Defrost

Control button to turn on the rear

window defroster and the heated

outside mirrors (if equipped). An

indicator will illuminate when the rear window

defroster is on. The rear window defroster

automatically turns OFF after 20 minutes.

Temperature Control

Temperature Control regulates the temperature of

the air forced through the climate system.

The temperature increases as you turn

the temperature control knob clockwise.

The temperature decreases as you turn

the temperature control knob

counterclockwise.

Blower Control

 There are four blower speeds. Use this

control to regulate the amount of air

forced through the system in any mode

you select. The blower speed increases

as you move the control clockwise from the OFF

position.

CAUTION!

Failure to follow these cautions can cause

damage to the heating elements:



Use care when washing the inside of the rear

window. Do not use abrasive window cleaners

on the interior surface of the window. Use a

soft cloth and a mild washing solution, wiping

parallel to the heating elements. Labels can

be peeled off after soaking with warm water.



Do not use scrapers, sharp instruments, or

abrasive window cleaners on the interior

surface of the window.



Keep all objects a safe distance from the

window.

CAUTION!

2

30

GETTING TO KNOW YOUR VEHICLE



Mode Control

Rotate this control to change the airflow

distribution mode. The airflow

distribution mode can be adjusted so air

comes from the instrument panel

outlets, floor outlets, defrost outlets and demist

outlets. The Mode settings are as follows:

Panel Mode

Air comes from the outlets in the

instrument panel. Each of these outlets

can be individually adjusted to direct the

flow of air. The air vanes of the center

outlets and outboard outlets can be moved up and

down or side to side to regulate airflow direction.

There is a shut-off wheel located below the air

vanes to shut off or adjust the amount of airflow

from these outlets.

Bi-Level Mode

Air comes from the instrument panel

outlets and floor outlets. A slight amount

of air is directed through the defrost and

side window demister outlets.

NOTE:

Bi-Level mode is designed under comfort condi

-

tions to provide cooler air out of the panel outlets

and warmer air from the floor outlets.

Floor Mode

Air comes from the floor outlets. A slight

amount of air is directed through the

defrost and side window demister

outlets.

Mix Mode

Air is directed through the floor, defrost,

and side window demister outlets. This

setting works best in cold or snowy

conditions that require extra heat to the

windshield. This setting is good for maintaining

comfort while reducing moisture on the

windshield.

O

PERATING

 T

IPS

Refer to the chart at the end of this section for

suggested control settings for various weather

conditions.

Summer Operation

The engine cooling system must be protected with

a high-quality antifreeze coolant to provide proper

corrosion protection and to protect against engine

overheating. OAT coolant (conforming to

MS.90032) is recommended

Ú

page 240.

Winter Operation

To ensure the best possible heater and defroster

performance, make sure the engine cooling

system is functioning properly and the proper

amount, type, and concentration of coolant is used

Ú

page 240. Use of the Air Recirculation mode

during Winter months is not recommended

because it may cause window fogging.

Vacation/Storage

For information on maintaining the Climate Control

system when the vehicle is being stored for an

extended period of time, see

Ú

page 233.

Window Fogging

Vehicle windows tend to fog on the inside of the

glass in mild, rainy and/or humid weather. To clear

the windows, select Defrost or Mix mode and

increase the front blower speed. Do not use the

Recirculation mode without A/C for long periods,

as fogging may occur.

Outside Air Intake

Make sure the air intake, located directly in front of

the windshield, is free of obstructions, such as

leaves. Leaves collected in the air intake may

reduce airflow, and if they enter the air distribution

box, they could plug the water drains. In Winter

months, make sure the air intake is clear of ice,

slush, and snow.

GETTING TO KNOW YOUR VEHICLE

31

Cabin Air Filter

The Climate Control system filters out dust and

pollen from the air. Contact an authorized dealer to

service your cabin air filter, and to have it replaced

when needed.

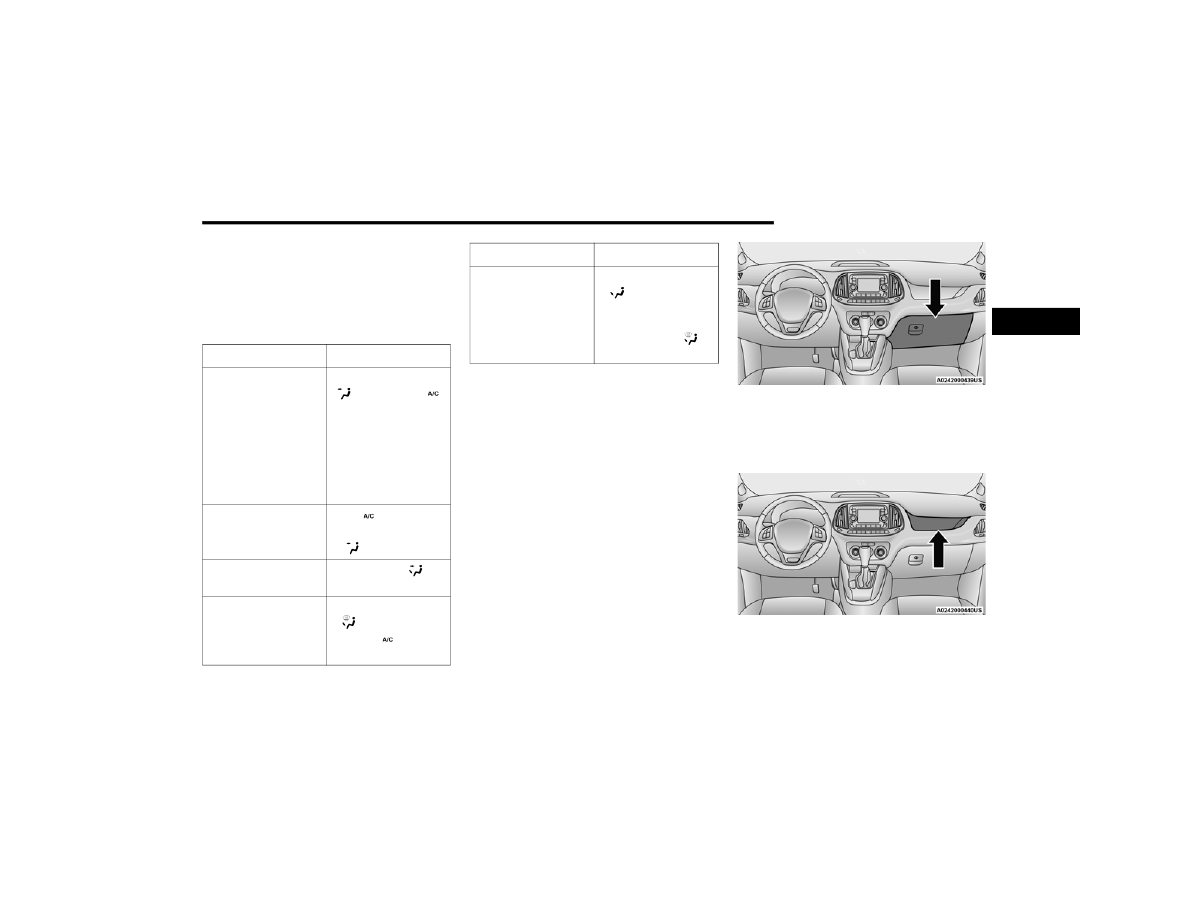

Operating Tips Chart

INTERIOR STORAGE AND EQUIPMENT

S

TORAGE

Glove Compartment

The glove compartment is located on the

passenger side of the instrument panel.
To open the glove compartment, pull the release

handle.

NOTE:

The glove compartment handle is equipped with a

lock. To lock the glove compartment, insert the

mechanical key into the glove compartment

handle lock cylinder and turn the key to the lock

position and remove the key. Use the reverse

sequence to unlock the glove compartment.

Glove Compartment

Dash Storage

The dash storage is located on the right side of the

instrument panel above the glove compartment.

Dash Storage

WEATHER

CONTROL SETTINGS

Hot Weather And

Vehicle Interior Is Very

Hot

Set the mode control to

 (Panel Mode),

(A/C) on, and blower

on high. Roll down the

windows for a minute

to flush out the hot air.

Adjust the controls as

needed to achieve

comfort.

Warm Weather

Turn   (A/C) on and

set the mode control to

 (Panel Mode).

Cool Sunny

Operate in

(Bi-Level Mode).

Cool & Humid

Conditions

Set the mode control to

 (Mix Mode) and

turn on   (A/C) to

keep windows clear.

Cold Weather

Set the mode control to

 (Floor Mode). If

windshield fogging

starts to occur, move

the control to

(Mix Mode).

WEATHER

CONTROL SETTINGS

2

32

GETTING TO KNOW YOUR VEHICLE



Overhead Console Storage

There is additional shelf storage above the front

sun visors.

Overhead Console Storage Location

USB C

ONTROL

 — I

F

 E

QUIPPED



The USB port is located on the instrument panel

below the Climate Controls. This feature allows an

external USB device to be plugged into the USB port.

Media Hub USB Port

NOTE:

Charge unsupported devices with the Charge Only

USB ports. If an unsupported device is plugged into

a Media USB port, a message will display on the

touchscreen that the device is not supported by

the system.

P

OWER

 O

UTLETS



Your vehicle is equipped with 12 Volt (15 Amp)

power outlets that can be used to power cellular

phones, small electronics and other low powered

electrical accessories. The power outlets are

labeled with either a “key” or a “battery” symbol to

indicate how the outlet is powered. Power outlets

labeled with a key symbol are powered when the

ignition is in the MAR (ACC/ON/RUN) position,

while the outlets labeled with a battery symbol are

connected directly to the battery and powered at

all times.
Driver And Front Passenger Power Outlets
The power outlets are located in between the

driver and front passenger seats.

Driver And Front Passenger Power Outlets

GETTING TO KNOW YOUR VEHICLE

33

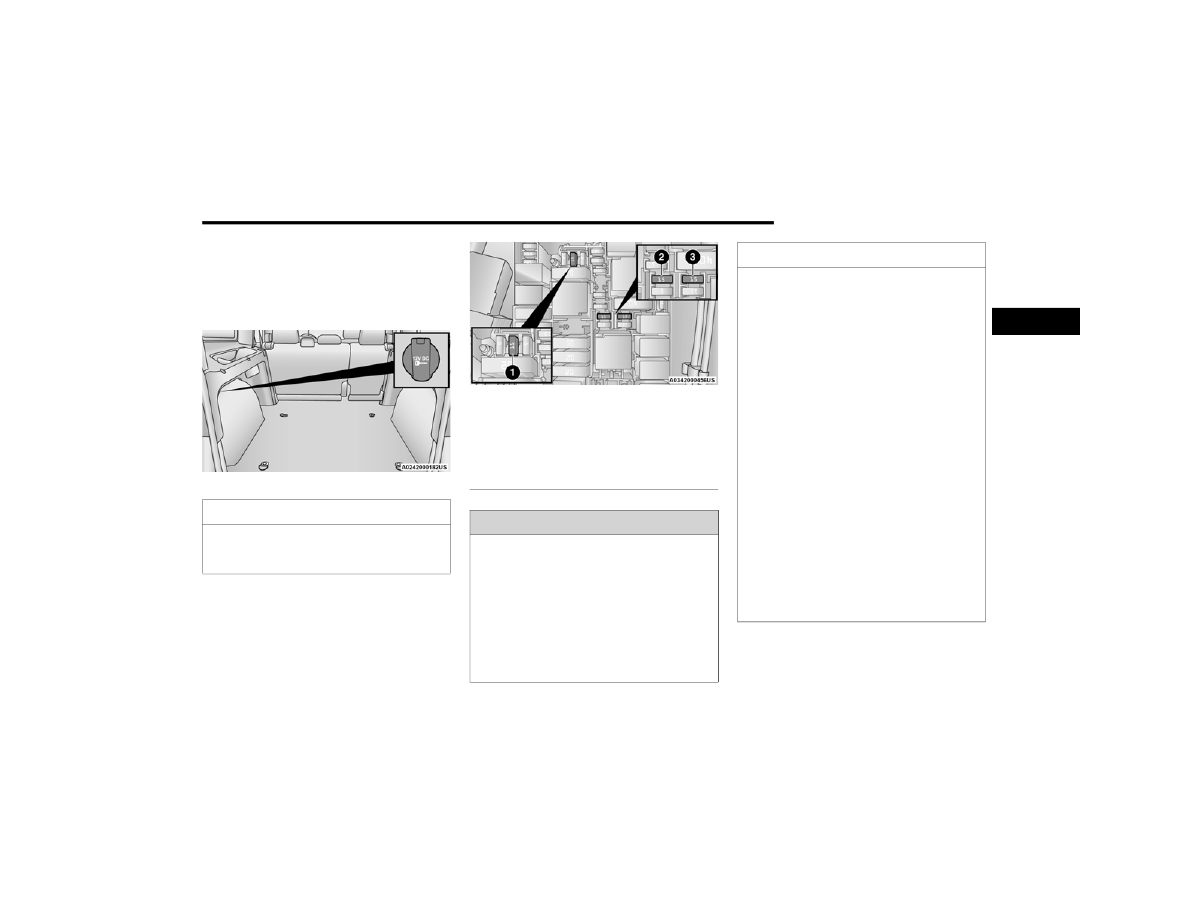

Load Compartment Power Outlet
The Load Compartment Power Outlet is located on

the left side of the rear cargo compartment.

Depending on trim levels, the power outlet location

may vary.

Load Compartment Power Outlet

Underhood Power Outlet Fuse Locations

CAUTION!

Do not connect devices with power higher than

180 Watts to the outlet. Using unsuitable

adapters may damage the outlet.

1 — #15 Fuse 15A Blue IP Power Outlet 12V (Key)
2 — #30 Fuse 15A Blue 2nd IP Power Outlet

12V (Battery)
3 — #85 Fuse 15A Blue Rear Power Outlet

12V (Key)

WARNING!

To avoid serious injury or death:



Only devices designed for use in this type of

outlet should be inserted into any 12 Volt outlet.



Do not touch with wet hands.



Close the lid when not in use and while driving

the vehicle.



If this outlet is mishandled, it may cause an

electric shock and failure.

CAUTION!



Many accessories that can be plugged in draw

power from the vehicle's battery, even when

not in use (i.e., cellular phones, etc.). Eventu

-

ally, if plugged in long enough, the vehicle's

battery will discharge sufficiently to degrade

battery life and/or prevent the engine from

starting.



All accessories connected to the battery

powered outlets should be removed or turned

off when the vehicle is not in use. Leaving

devices connected overnight will drain the

vehicle’s battery.



Accessories that draw higher power (i.e.,

coolers, vacuum cleaners, lights, etc.) will

degrade the battery even more quickly. Only

use these intermittently and with greater

caution.



After the use of high power draw accessories,

or long periods of the vehicle not being started

(with accessories still plugged in), the vehicle

must be driven a sufficient length of time to

allow the generator to recharge the vehicle's

battery.

2

34

GETTING TO KNOW YOUR VEHICLE



WINDOWS

P

OWER

 W

INDOW

 C

ONTROLS

 —

I

F

 E

QUIPPED



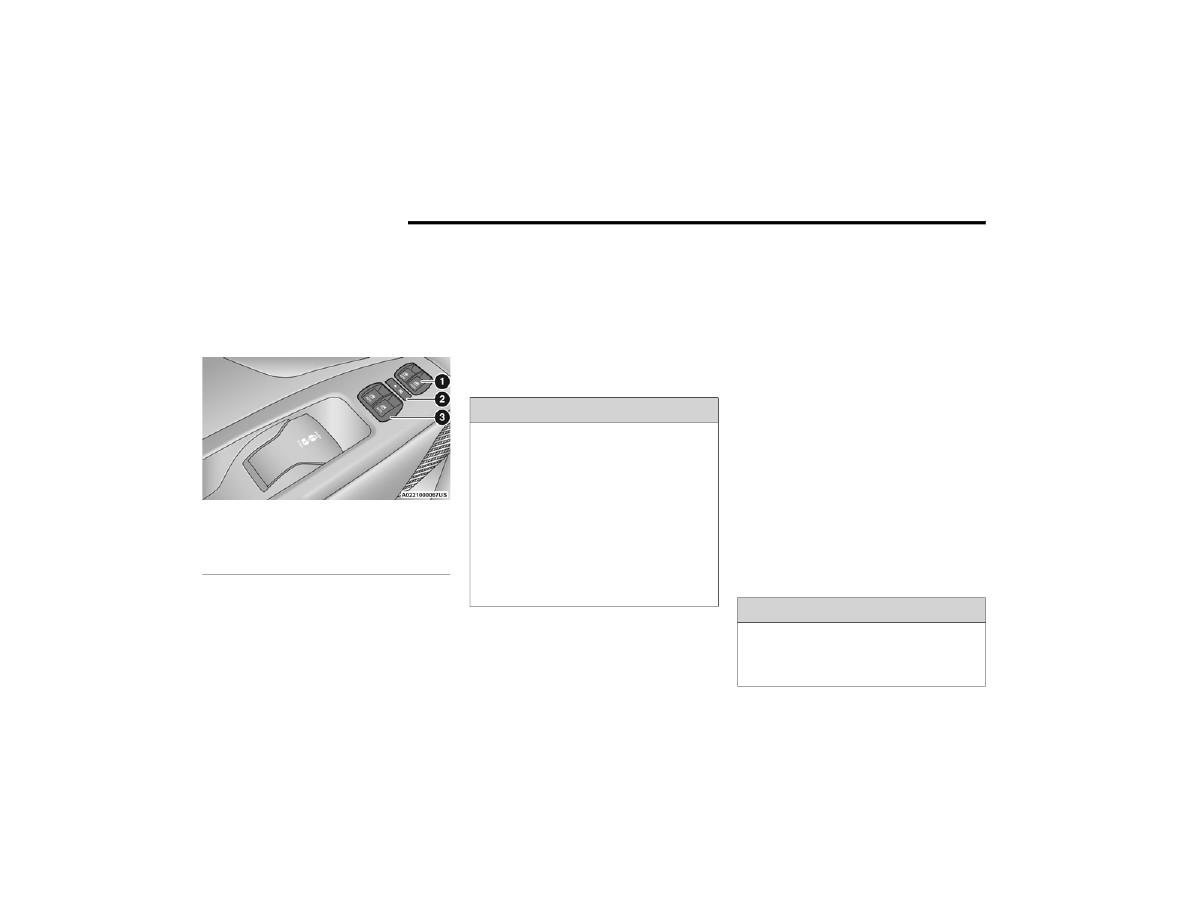

The window switches on the driver’s door control

all door windows.

Power Window Switches

The passenger door windows can also be operated

by using the single window switch on the

passenger door trim panel. If the vehicle is

equipped with rear power windows, a single

opening and closing switch on the rear passenger

doors for passenger window control is provided.

NOTE:



The key off power delay feature will allow the

power windows to operate for up to three

minutes after the ignition is turned off. This

feature is canceled when either front door is

opened.



The power window switches remain active for up

to three minutes after the ignition switch has

been turned off. Opening either of the vehicle’s

front doors will cancel this feature.

Automatic Window Features

Auto-Down Feature
The driver and passenger door power window

switches have an Auto-Down feature. Push the

window switch down for a short period of time, then

release, and the window will go down automatically.
To stop the window from going all the way down

during the Auto-Down operation, pull up or push

down on the switch briefly.
Auto-Up Feature With Anti-Pinch Protection
Lift the window switch up for a short period of time

and release; the window will go up automatically.
To stop the window from going all the way up

during the Auto-Up operation, push down on the

switch briefly.
To close the window part way, lift the window

switch briefly and release it when you want the

window to stop.
If the window runs into any obstacle during

auto-closure, it will reverse direction and then go

back down. Remove the obstacle and use the

window switch again to close the window.

1 — Front Window Control Switches
2 — Rear Window Lock Switch (If Equipped)
3 — Rear Window Control Switches (If Equipped)

WARNING!



Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Allowing chil

-

dren to be in a vehicle unattended is

dangerous for a number of reasons. A child or

others could be seriously or fatally injured.

Children should be warned not to touch the

parking brake, brake pedal or the gear

selector.



Do not leave the key fob in or near the vehicle

or in a location accessible to children. A child

could operate power windows, other controls,

or move the vehicle.

WARNING!

There is no anti-pinch protection when the window

is almost closed. To avoid personal injury be sure

to clear your arms, hands, fingers and all objects

from the window path before closing.

GETTING TO KNOW YOUR VEHICLE

35

Power Windows System Initialization

The power windows may be reset if any of the

following occurs:



On the front doors:



Fuse or battery are disconnected when the

window is moving



50 window movements without ever closing

the window



On the rear doors (in addition to the conditions

for the front doors):



Fuse or battery are disconnected when the

window is moving



The auto-reverse system is activated while

the window is moving and the door is

opening



50 window movements without ever closing

the window



One door opening with the window moving,

without ever closing the door



Three doors opening with the window in

motion. During these maneuvers, the upper

stop position is never reached

Proceed as follows for initialization:
1. Completely close the driver's door window,

keeping the window switch pushed for at

least five seconds after the (upper) end of

travel position.

2. Proceed in the same way on the passenger's

window switches.

Rear Window Lockout Switch — If Equipped

The window lockout switch on the driver's door trim

panel allows you to disable the window controls on

the rear passenger doors. To disable the window

controls, push and release the window lockout

button (the indicator light on the button will turn

on). To enable the window controls, push and

release the window lockout button again (the

indicator light on the button will turn off).

W

INDOW

 B

AR

 G

RATES

 — I

F

 E

QUIPPED

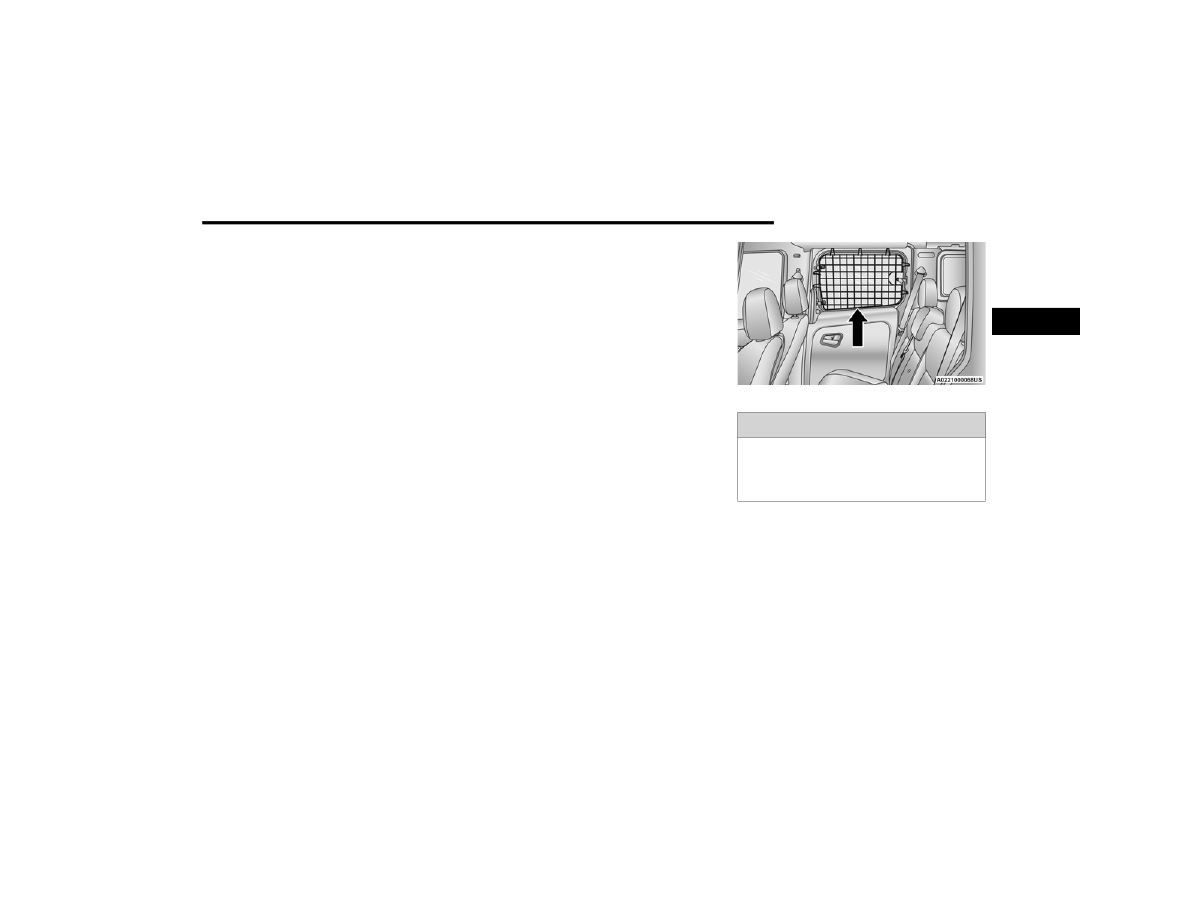

This vehicle may be equipped with metal grates

over the sliding door windows. This feature is a part

of the vehicle’s safety system, and is designed to

protect you and your passengers in the event of an

accident.

Window Bar Grates

W

IND

 B

UFFETING



Wind buffeting can be described as the perception

of pressure on the ears or a helicopter-type sound

in the ears. Your vehicle may exhibit wind buffeting

with the windows down in certain open or partially

open positions. This is a normal occurrence and

can be minimized. If wind buffeting occurs, open

the front windows together to minimize the

buffeting.

WARNING!

The metal grates over the sliding door windows

are designed to protect you in the event of an

accident. Modification or removal of the grates

could lead to serious injury or death.

2

36

GETTING TO KNOW YOUR VEHICLE



HOOD

O

PENING

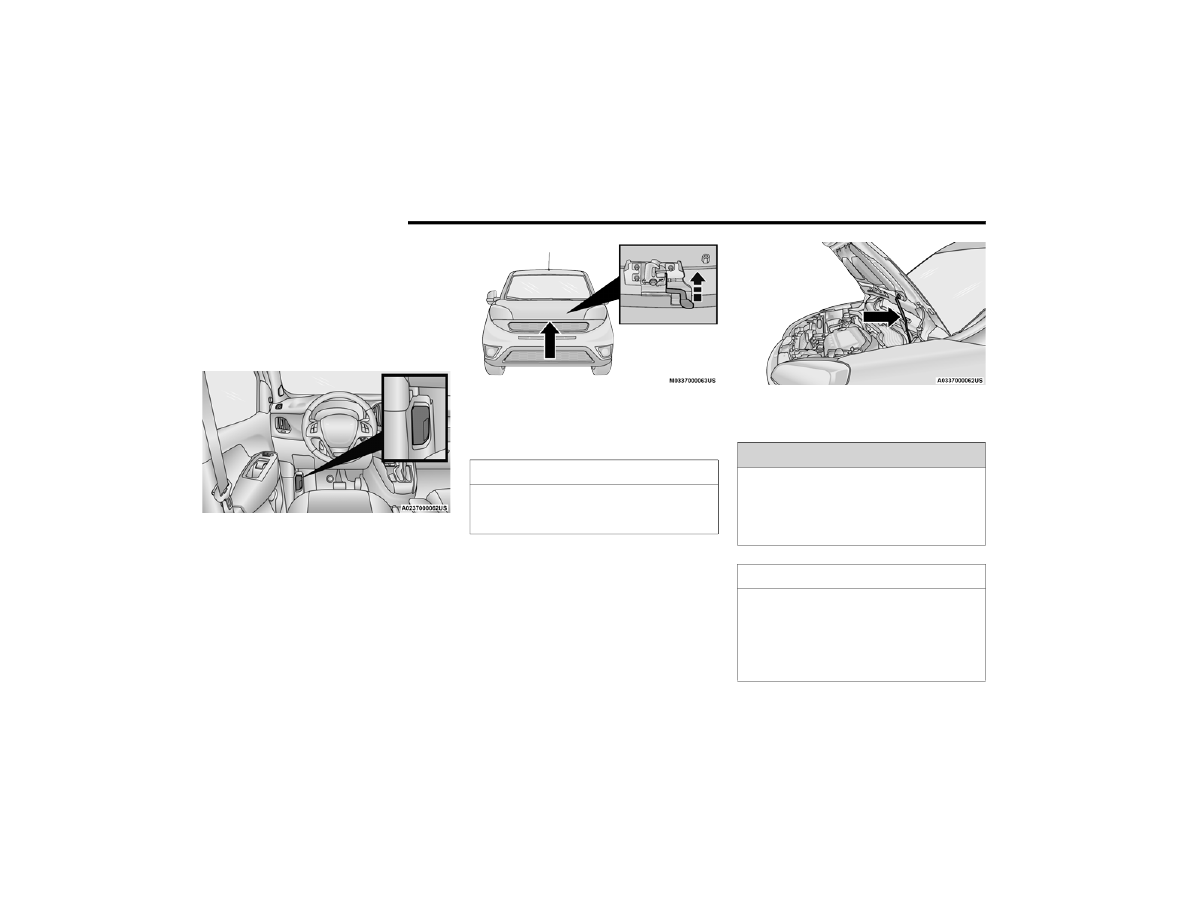

To open the hood, two latches must be released.
1. Pull the release lever located below the

instrument panel and in front of the driver's

door.

Hood Release Lever

2. Move to the outside of the vehicle, reach into

the opening beneath the center of the hood

and push up the safety latch lever to release it,

before raising the hood.

Hood Safety Latch Lever Location

3. Raise the hood and place the hood prop rod in

hood slot to secure the hood in the open

position.

Hood Prop Rod

C

LOSING

CAUTION!

Be sure to disengage the rod and secure it in

closed position before closing the hood. Damage

may occur.

WARNING!

Be sure the hood is fully latched before driving

your vehicle. If the hood is not fully latched, it

could open when the vehicle is in motion and

block your vision. Failure to follow this warning

could result in serious injury or death.

CAUTION!

To prevent possible damage, do not slam the

hood to close it. Lower hood to approximately

12 inches (30 cm) and drop the hood to close.

Make sure hood is fully closed for both latches.

Never drive vehicle unless hood is fully closed,

with both latches engaged.

GETTING TO KNOW YOUR VEHICLE

37

(Continued)

CARGO AREA FEATURES

R

EAR

 C

ARGO

 T

IE

-D

OWNS



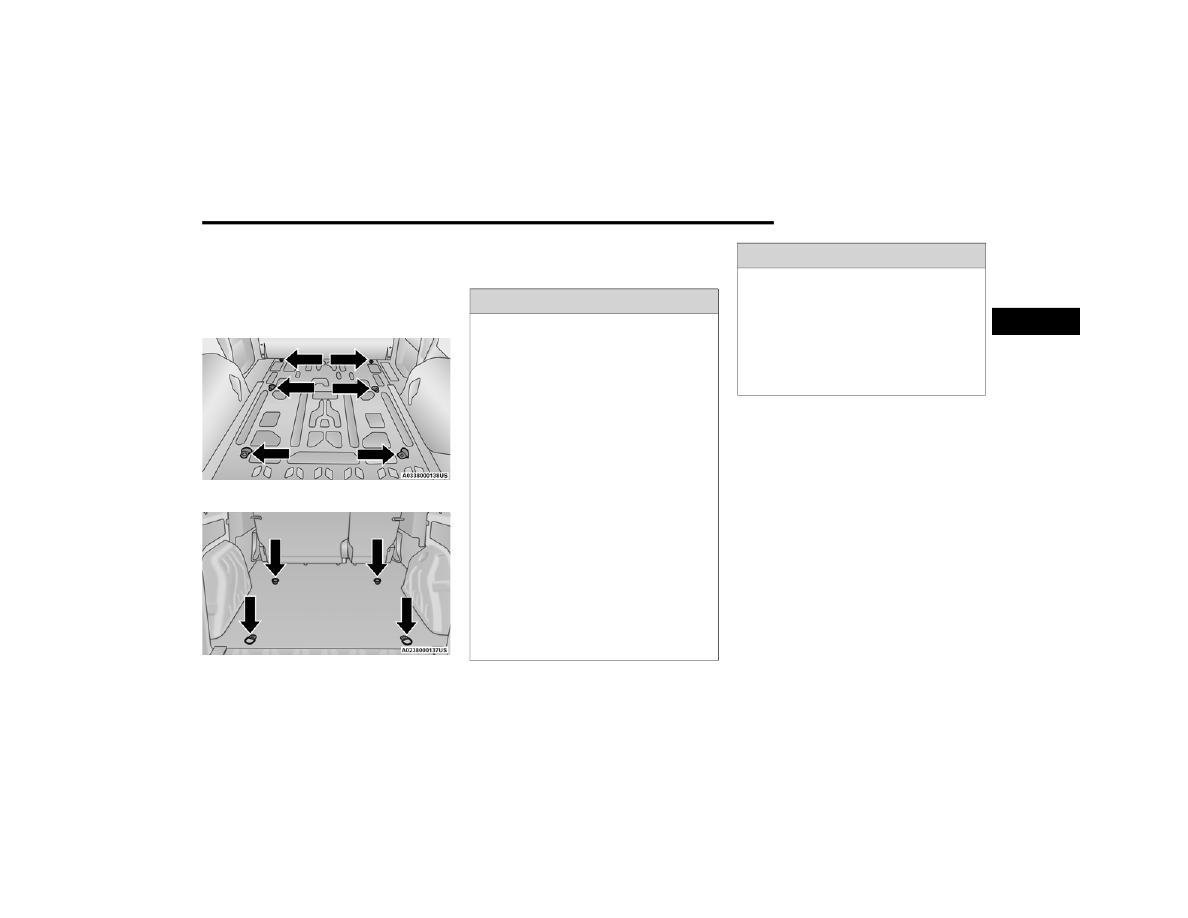

To make it easier to secure your load, there are

hooks fixed to the floor (if equipped).

Rear Cargo Tie-Downs (Cargo Version)

Rear Cargo Tie-Downs (Passenger Version)

NOTE:

Power washing is not allowed inside the cargo

area.

ROOF RACK — IF EQUIPPED

The crossbars and siderails are designed to carry

weight on vehicles equipped with a luggage rack.

The load must not exceed 150 lb (68 kg), and

should be uniformly distributed over the luggage

rack crossbars.

NOTE:

If not equipped with crossbars, an authorized

dealer can order and install Mopar® crossbars

built specifically for this roof rack system.
Distribute cargo weight evenly on the roof rack

crossbars. The roof rack does not increase the

total load carrying capacity of the vehicle. Be sure

the total load of cargo inside the vehicle plus that

on the external rack does not exceed the maximum

vehicle load capacity.

WARNING!



To help protect against personal injury, passen

-

gers should not be seated in the rear cargo

area. The rear cargo space is intended for load

carrying purposes only, not for passengers, who

should sit in seats and use seat belts.



Cargo tie-down hooks are not safe anchors for

a child seat tether strap. In a sudden stop or

accident, a hook could pull loose and allow the

child seat to come loose. A child could be

badly injured. Use only the anchors provided

for child seat tethers.

The weight and position of cargo and

passengers can change the vehicle’s center of

gravity and vehicle handling. To avoid loss of

control resulting in personal injury, follow these

guidelines for loading your vehicle:



Do not carry loads which exceed the load

limits described on the label attached to the

left door or left door center pillar.



Always place cargo evenly on the cargo floor.

Put heavier objects as low and as far forward

as possible.



Place as much cargo as possible in front of the

rear axle. Too much weight or improperly

placed weight over or behind the rear axle can

cause the rear of the vehicle to sway.



Do not pile luggage or cargo higher than the

top of the seatback. This could impair visibility

or become a dangerous projectile in a sudden

stop or accident.

WARNING!

2

38

GETTING TO KNOW YOUR VEHICLE



(Continued)

To move the crossbars, loosen the attachments,

located at the upper edge of each crossbar,

approximately eight turns using the anti-theft

wrench provided with the Mopar® crossbars.

Then, move the crossbar to the desired position,

keeping the crossbars parallel to the rack frame.

Once the crossbar is in the desired position,

re-tighten it with the wrench to lock the crossbar

into position.

NOTE:



To help control wind noise when the crossbars

are not in use, place the front and rear cross

-

bars approximately 24 inches (61 cm) apart.

Optimal noise reduction can then be achieved

by adjusting the front crossbar forward or aft

using increments of 1 inch (2.5 cm).



If the crossbar (or any metallic object) is placed

over the satellite radio antenna (if equipped),

you may experience interruption of satellite

radio reception. For improved satellite radio

reception, avoid placing the rear crossbar over

the satellite radio antenna.

WARNING!

Cargo must be securely tied down before driving

your vehicle. Improperly secured loads can fly off

the vehicle, particularly at high speeds, resulting

in personal injury or property damage. Follow

the roof rack cautions when carrying cargo on

your roof rack.

CAUTION!



To prevent damage to the roof of your vehicle,

DO NOT carry any loads on the roof rack

without the crossbars deployed. The load

should be secured and placed on top of the

crossbars, not directly on the roof. If it is

necessary to place the load on the roof, place

a blanket or other protective layer between

the load and the roof surface.



To avoid damage to the roof rack and vehicle,

do not exceed the maximum roof rack load

capacity of 150 lb (68 kg). Always distribute

heavy loads as evenly as possible and secure

the load appropriately.



Loads should always be secured to crossbars

first, with tie down loops used as additional

securing points if needed. Tie loops are

intended as supplementary tie down points

only. Do not use ratcheting mechanisms with

the tie loops. Check the straps and thumb

wheels frequently to be sure that the load

remains securely attached.



Long loads that extend over the windshield,

such as wood panels or surfboards, or loads

with large frontal area should be secured to

both the front and rear of the vehicle.



Travel at reduced speeds and turn corners

carefully when carrying large or heavy loads

on the roof rack. Wind forces, due to natural

causes or nearby truck traffic, can add sudden

upward lift to a load. This is especially true on

large flat loads and may result in damage to

the cargo or your vehicle.

CAUTION!

39

GETTING TO KNOW YOUR INSTRUMENT PANEL

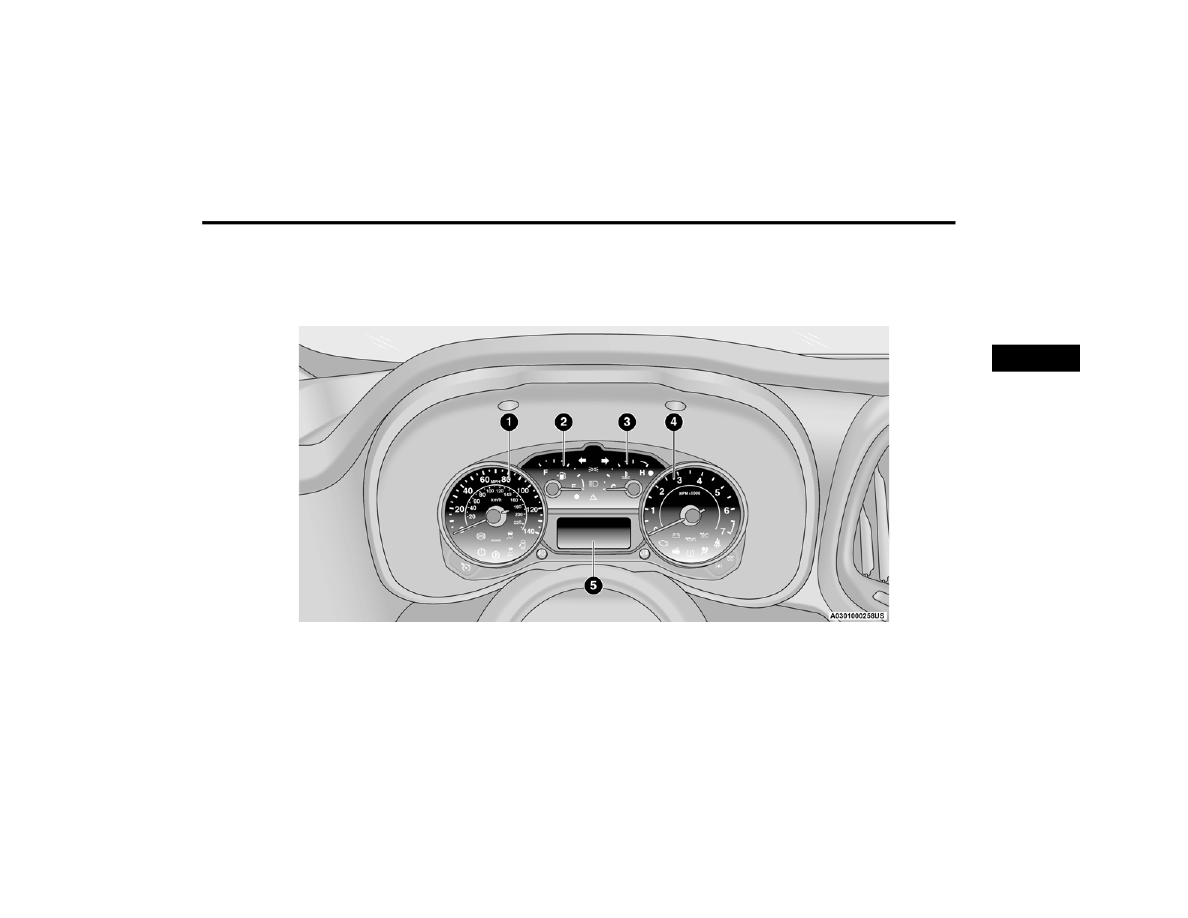

INSTRUMENT CLUSTER

3
