28

GETTING TO KNOW YOUR VEHICLE



K

EYLESS

 E

NTER

 ‘

N

 G

O

™ — P

ASSIVE



E

NTRY

 (I

F

 E

QUIPPED

)

The Passive Entry system is an enhancement to

the vehicle’s key fob and a feature of Keyless

Enter ‘n Go™. This feature allows you to lock and

unlock the vehicle’s door(s) without having to push

the key fob lock or unlock buttons.

NOTE:



Passive Entry may be programmed on or off

within Uconnect Settings

Ú

page 232.



The key fob may not be detected by the vehicle

Passive Entry system if it is located next to a

mobile phone, laptop, or other electronic device;

these devices may block the key fob’s wireless

signal and prevent the Passive Entry system

from locking/unlocking the vehicle.



Passive Entry unlock initiates illuminated

approach (low beams, license plate lamp, posi

-

tion lamps) for whichever time duration is set

between 0, 30, 60 or 90 seconds. Passive Entry

unlock also initiates two flashes of the turn

signal lamps.



If wearing gloves, or if it has been raining/

snowing on the Passive Entry door handle, the

unlock sensitivity can be affected, resulting in a

slower response time.



If the vehicle is unlocked by Passive Entry and

no door is opened within 60 seconds, the

vehicle will relock and (if equipped) will arm the

Vehicle Security system.

To Unlock From The Driver Or Passenger Side
With a valid Passive Entry key fob within 5 ft

(1.5 m) of the door handle, grab the handle to

unlock the vehicle. Grabbing the driver’s door

handle will unlock the driver door automatically.

Grabbing the passenger door handle will unlock all

doors and the tailgate automatically.

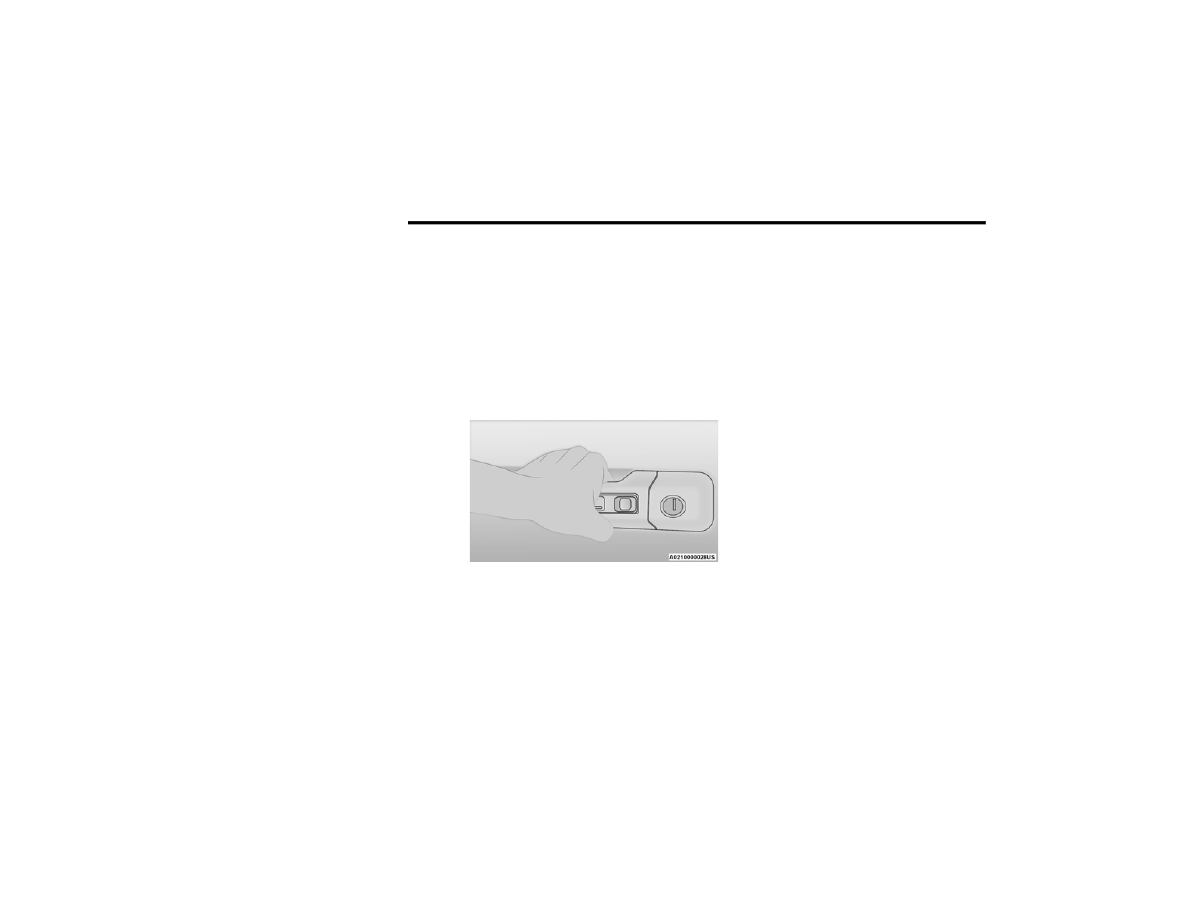

Grab The Door Handle To Unlock

NOTE:



Either the driver door only or all doors will unlock

when you grab hold of the front driver’s door

handle, depending on the selected setting in the

Uconnect system

Ú

page 232.



All doors will unlock when the front passenger

door handle is grabbed regardless of the

driver’s door unlock preference setting.

Frequency Operated Button Integrated Key

(FOBIK-Safe)
To minimize the possibility of unintentionally

locking a Passive Entry key fob inside your vehicle,

the Passive Entry system is equipped with an

automatic door unlock feature which will function if

the ignition is in the OFF position.
There are five situations that trigger a FOBIK-Safe

search in any Passive Entry vehicle:



A lock request is made by a valid Passive Entry

key fob while a door is open.



A lock request is made by the Passive Entry door

handle while a door is open.



A lock request is made by the door panel switch

while the door is open.



When the Vehicle Security system is in pre-arm

or armed status and the tailgate transitions

from opened to closed.



When the tailgate transitions from open to

closed and Remote Start is active.

GETTING TO KNOW YOUR VEHICLE

29

When any of these situations occur, after all open

doors are shut, the FOBIK-Safe search will be

executed. If it detects a Passive Entry key fob

inside the vehicle, the vehicle will unlock and alert

the customer.

NOTE:

The vehicle will only unlock the doors when a valid

Passive Entry key fob is detected inside the

vehicle. The vehicle will not unlock the doors when

any of the following conditions are true:



The doors are manually locked using the door

lock knobs.



Three attempts are made to lock the doors

using the door panel switch and then the doors

are closed.



There is a valid Passive Entry key fob outside the

vehicle within 5 ft (1.5 m) of a Passive Entry

door handle.

To Lock The Vehicle’s Doors And Tailgate:
With one of the vehicle’s Passive Entry key fobs

within 5 ft (1.5 m) of either front door handles,

pushing the Passive Entry lock button will lock the

vehicle.

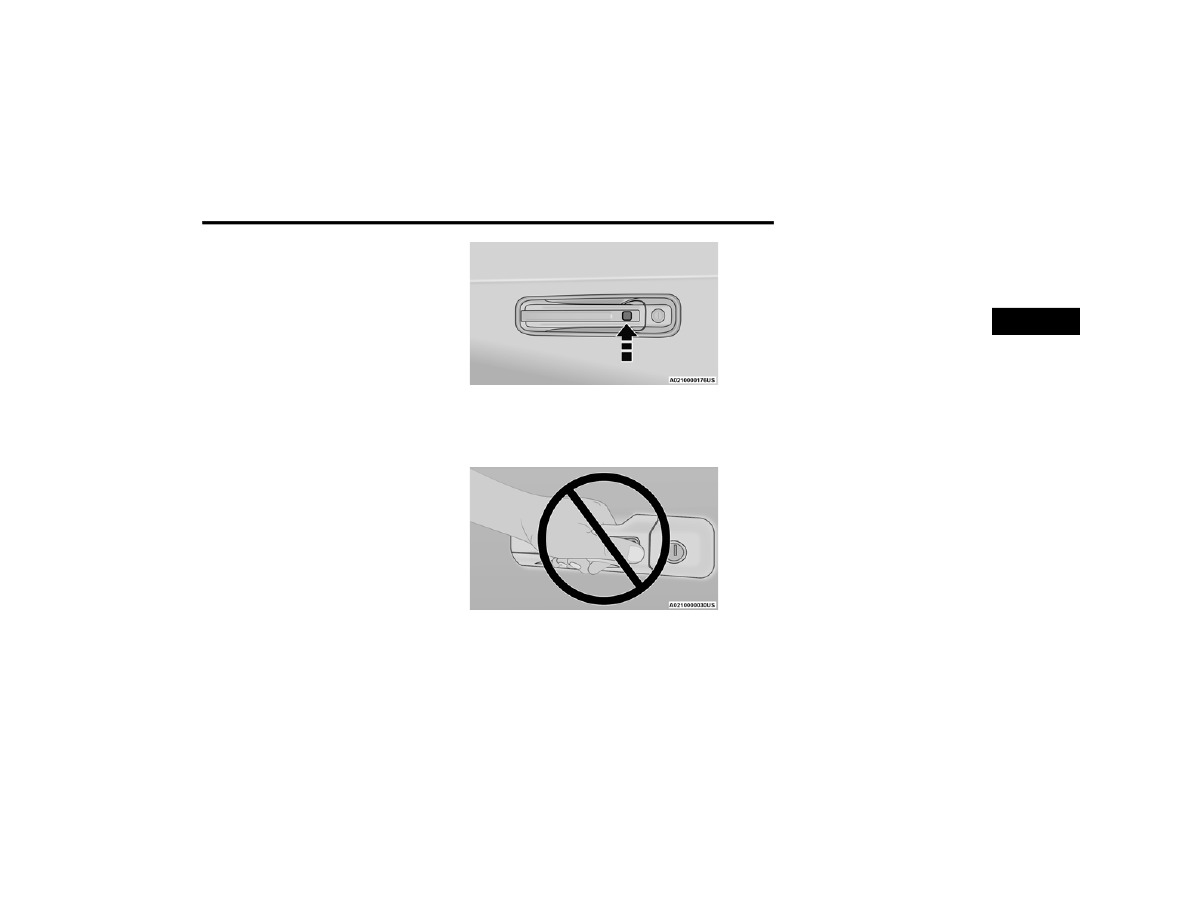

Push The Door Handle Button To Lock

Do NOT grab the door handle when pushing the

door handle lock button. This could unlock the

door(s).

Do NOT Grab The Door Handle When Locking

NOTE:



After pushing the door handle button, you must

wait two seconds before you can lock or unlock

the doors, using either Passive Entry door

handle. This is done to allow you to check if the

vehicle is locked by pulling the door handle

without the vehicle unlocking.



If Passive Entry is disabled using the Uconnect

Settings, the key protection described in

"Frequency Operated Button Integrated Key

(FOBIK-Safe)" remains active/functional.



The Passive Entry system will not operate if the

key fob battery is depleted

Ú

page 17.



The LED light on the key fob will not blink if

the key fob battery is low or fully depleted,

but a low key fob battery condition will still

support the Passive Entry system function

-

ality. When the key fob battery is low, the

instrument cluster will display a message

indicating that the key fob battery is low

Ú

page 447.

2

30

GETTING TO KNOW YOUR VEHICLE



A

UTOMATIC

 U

NLOCK

 D

OORS

 O

N

 E

XIT

 —

I

F

 E

QUIPPED

The doors will unlock automatically on vehicles

with power door locks after the following sequence

of actions:
1. The Automatic Unlock Doors On Exit feature is

enabled within Uconnect Settings

Ú

page 232.

2. All doors are closed.
3. The gear selector was not in PARK, then is

placed in PARK.

4. Any door is opened.

A

UTOMATIC

 D

OOR

 L

OCKS

 —

I

F

 E

QUIPPED



The auto door lock feature default condition is

enabled. When enabled, the door locks will lock

automatically when the vehicle's speed exceeds

15 mph (24 km/h). The auto door lock feature is

enabled/disabled within the Uconnect Settings

Ú

page 232.

C

HILD

-P

ROTECTION

 D

OOR

 L

OCK



To provide a safer environment for small children

riding in the rear seats, the rear doors are

equipped with a Child-Protection Door Lock

system.

To use the system, open each rear door, use a flat

blade screwdriver, and rotate the dial to the lock or

unlock position. When the system on a door is

engaged, that door can only be opened by using

the outside door handle even if the inside door lock

is in the unlocked position.

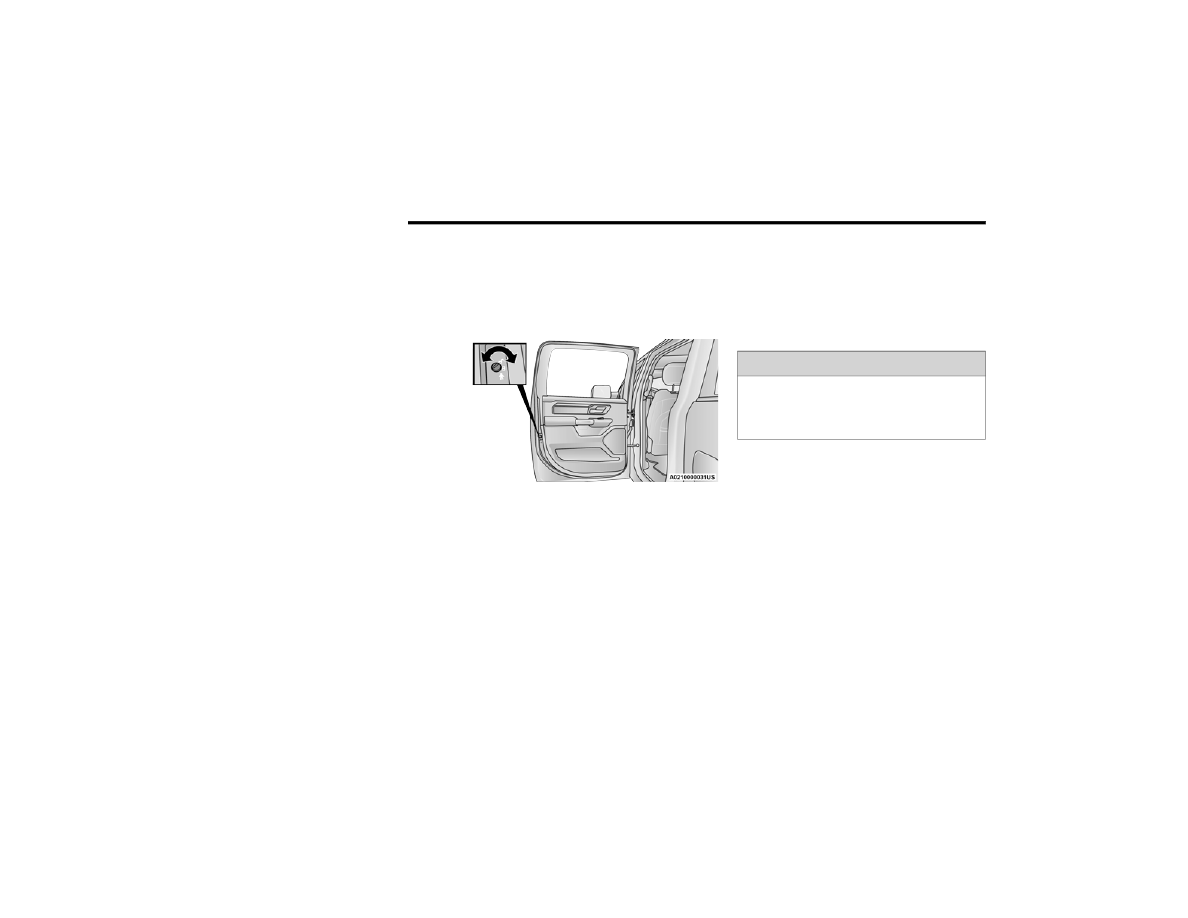

Child Lock Control

NOTE:



When the Child-Protection Door Lock system is

engaged, the door can be opened only by using

the outside door handle even though the inside

door lock is in the unlocked position.



After disengaging the Child-Protection Door

Lock system, always test the door from the

inside to make certain it is in the unlocked posi

-

tion.



After engaging the Child-Protection Door Lock

system, always test the door from the inside to

make certain it is in the locked position.



For emergency exit with the system engaged,

pull up on the door lock knob (unlocked posi

-

tion), roll down the window, and open the door

with the outside door handle.

NOTE:

Always use this device when carrying children.

After engaging the child lock on both rear doors,

check for effective engagement by trying to open a

door with the internal handle. Once the

Child-Protection Door Lock system is engaged, it is

impossible to open the doors from inside the

vehicle. Before getting out of the vehicle, be sure to

check that there is no one left inside.

WARNING!

Avoid trapping anyone in the vehicle in a

collision. Remember that the rear doors cannot

be opened from the inside door handle when the

Child Protection Door Locks are engaged.

GETTING TO KNOW YOUR VEHICLE

31

STEERING WHEEL

T

ILT

 S

TEERING

 C

OLUMN



This feature allows you to tilt the steering column

upward or downward. The tilt lever is located on

the steering column, below the multifunction lever.
Pull the lever toward the steering wheel to unlock

the steering column. With one hand firmly on the

steering wheel, move the steering column up or

down, as desired. Release the lever to lock the

steering column firmly in place.

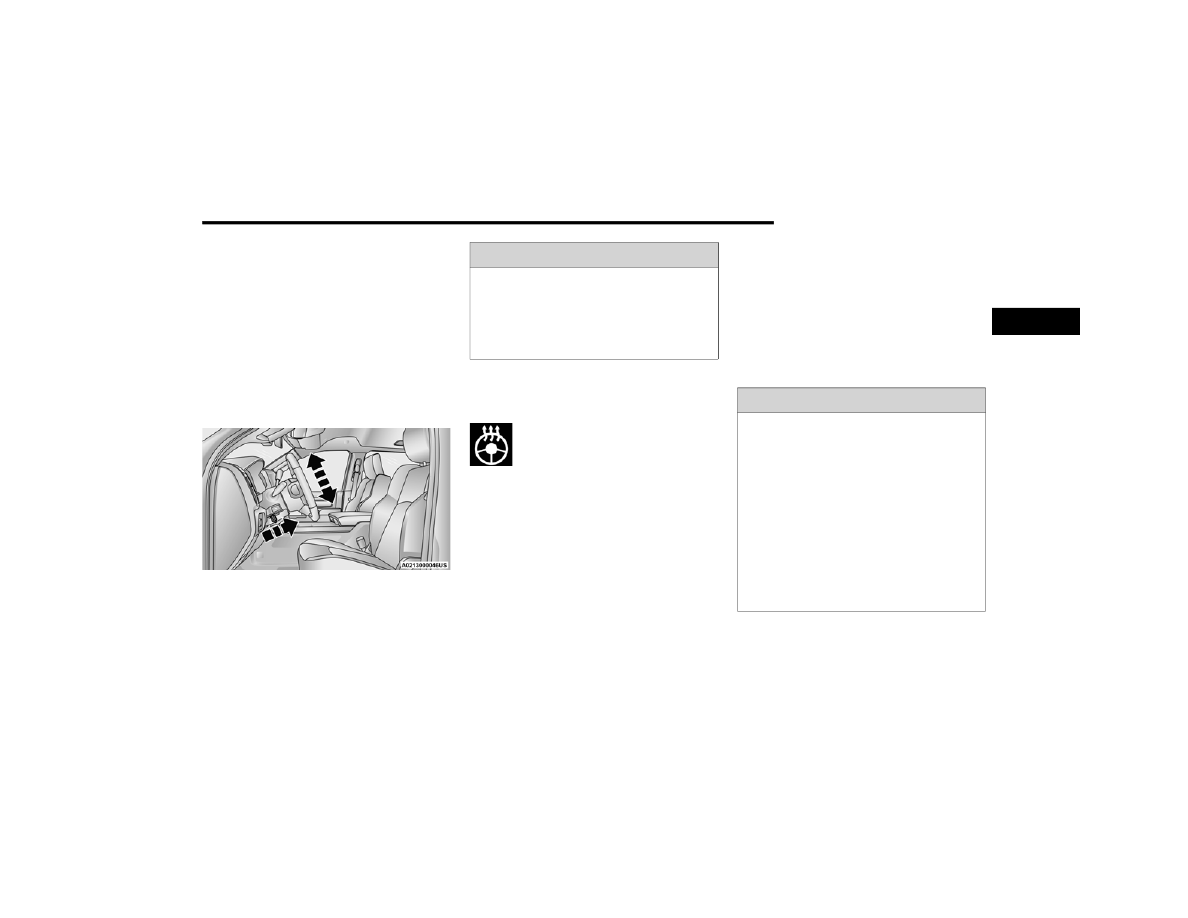

Tilt Steering Lever

H

EATED

 S

TEERING

 W

HEEL

 —

I

F

 E

QUIPPED



The steering wheel contains a heating

element that helps warm your hands in

cold weather. The heated steering wheel

has only one temperature setting. Once

the heated steering wheel has been turned on, it

will stay on until the operator turns it off. The

heated steering wheel may not turn on when it is

already warm.
The heated steering wheel button is located on the

center of the instrument panel below the radio

screen, and within the Climate or Controls screen

of the touchscreen.



Push the heated steering wheel button once to

turn the heating element on.



Push the heated steering wheel button a second

time to turn the heating element off.

NOTE:

The engine must be running for the heated

steering wheel to operate.
For information on use with the Remote Start

system, see

Ú

page 24.

WARNING!

Do not adjust the steering column while driving.

Adjusting the steering column while driving or

driving with the steering column unlocked, could

cause the driver to lose control of the vehicle.

Failure to follow this warning may result in

serious injury or death.

WARNING!



Persons who are unable to feel pain to the

skin because of advanced age, chronic illness,

diabetes, spinal cord injury, medication,

alcohol use, exhaustion, or other physical

conditions must exercise care when using the

steering wheel heater. It may cause burns

even at low temperatures, especially if used

for long periods.



Do not place anything on the steering wheel

that insulates against heat, such as a blanket

or steering wheel covers of any type or mate

-

rial. This may cause the steering wheel heater

to overheat.

2

32

GETTING TO KNOW YOUR VEHICLE



UCONNECT VOICE RECOGNITION —

IF EQUIPPED

I

NTRODUCING

 V

OICE

 R

ECOGNITION

Start using Uconnect Voice Recognition with these

helpful quick tips. It provides the key Voice

Commands and tips you need to know to control

your vehicle’s Voice Recognition (VR) system.

Uconnect 3 With 5-inch Display

If you see the NAV icon on the bottom bar or in the

Apps menus of your 8.4-inch touchscreen, you

have the Uconnect 5 NAV system. If not, you have

a Uconnect 5 with 8.4-inch display system.

B

ASIC

 V

OICE

 C

OMMANDS

The basic Voice Commands below can be given at

any point while using your Uconnect system.
Push the VR button   or for the Uconnect 5/

5 NAV, say the vehicle’s Wake Up word, “Hey

Uconnect”. After the beep, say:



“Cancel” to stop a current voice session.



“Help” to hear a list of suggested Voice

Commands.



“Repeat” to listen to the system prompts again.

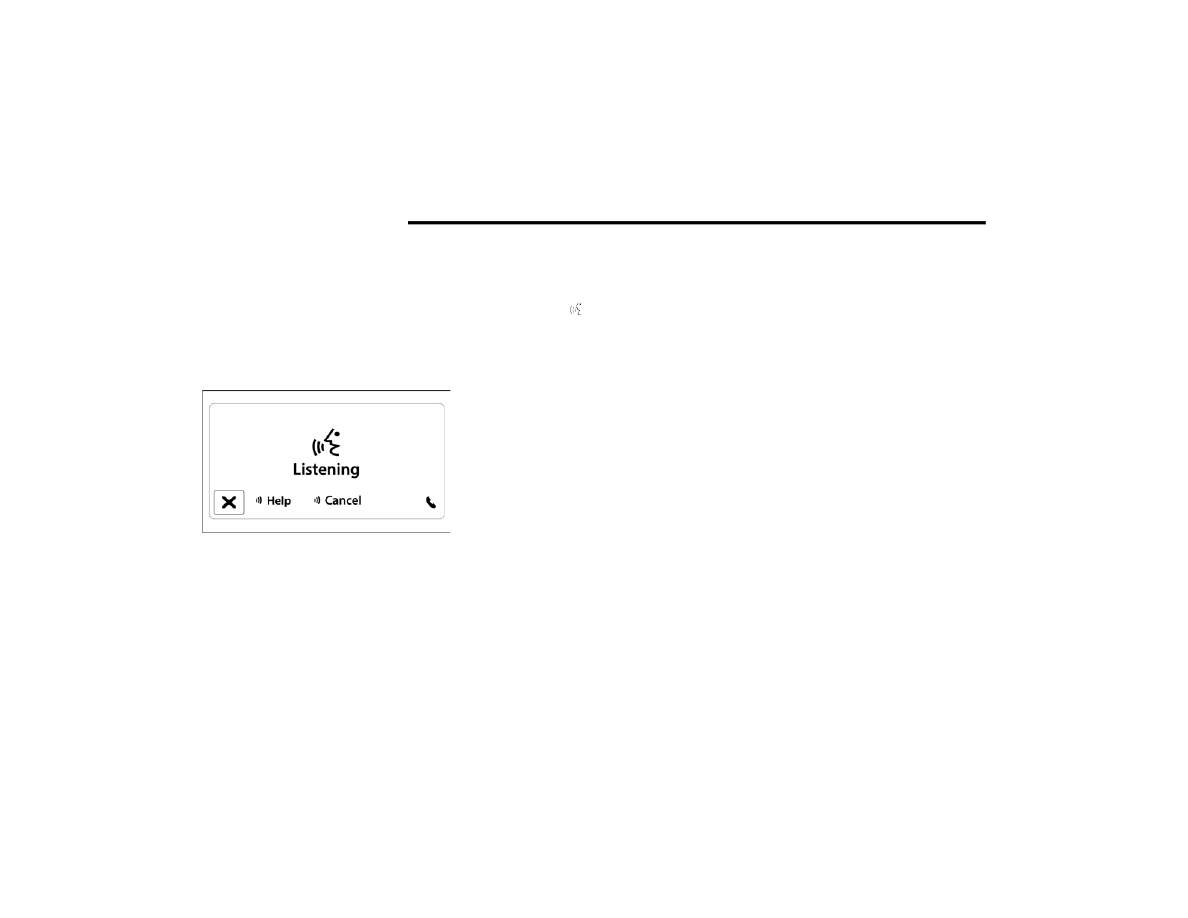

Notice the visual cues that inform you of your Voice

Recognition system’s status.

NOTE:

On Uconnect 5 systems, the factory default Wake

Up word is set to “Hey Uconnect” and can be repro

-

grammed through the Uconnect Settings.

G

ET

 S

TARTED

All you need to control your Uconnect system with

your voice are the buttons on your steering wheel.
1. Visit UconnectPhone.com to check mobile

device and feature compatibility and to find

phone pairing instructions.

2. Reduce background noise. Wind noise and

passenger conversations are examples of

noise that may impact recognition.

3. Speak clearly at a normal pace and volume

while facing straight ahead. The microphone is

located in the headliner and aimed at the driver.

4. Each time you give a Voice Command, you

must first push either the VR or Phone button,

wait until after the beep, then say your Voice

Command. You can also say the vehicle “Wake

Up” word and state your command. Some

examples of “Wake Up” words include “Hey

Uconnect” or “Hey Ram”.

GETTING TO KNOW YOUR VEHICLE

33

5. You can interrupt the help message or system

prompts by pushing the VR or Phone button

and saying a Voice Command from the current

category.

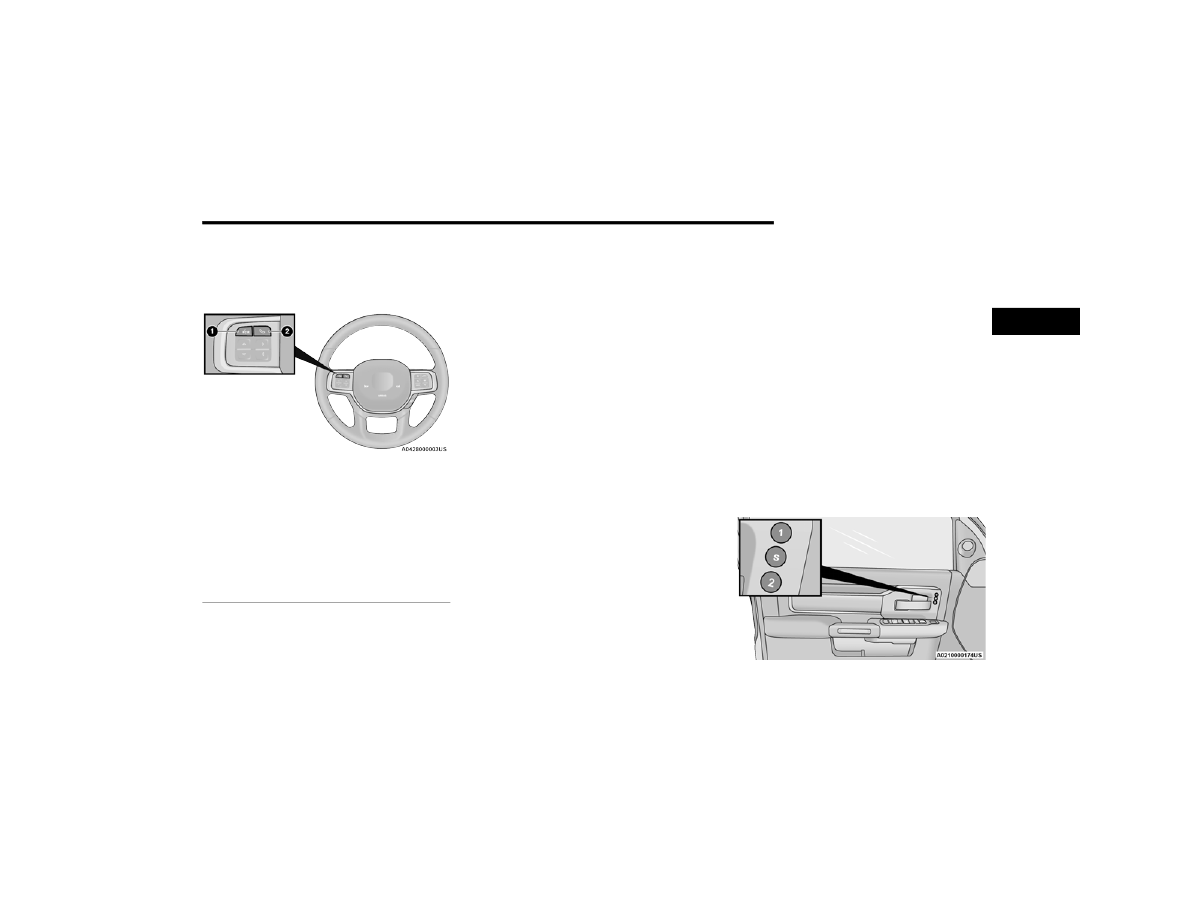

Uconnect Voice Command Buttons

A

DDITIONAL

 I

NFORMATION

Uconnect are registered trademarks and Mopar

Owner Connect is a trademark of FCA US LLC.

SiriusXM® and all related marks and logos are

trademarks of SiriusXM® Radio Inc.
Uconnect System Support:



US residents visit www.DriveUconnect.com or

call: 1-877-855-8400 (24 hours a day 7 days a

week)



Canadian residents visit www.DriveUconnect.ca

or call: 1-800-465-2001 (English) or

1-800-387-9983 (French)

SiriusXM Guardian™ services support:



US residents visit www.driveuconnect.com/

sirius-xm-guardian or call: 1-844-796-4827



Canadian residents visit https://www.driveuco

-

nnect.ca/en/sirius-xm-guardian or call:

1-877-324-9091

DRIVER MEMORY SETTINGS — IF EQUIPPED

This feature allows the driver to save up to two

different memory profiles for easy recall through a

memory switch. Each memory profile saves

desired position settings for the following features:



Driver’s seat



Easy Entry/Exit Seat operation (if equipped)



Adjustable pedals (if equipped)



Side mirrors



A set of desired radio station presets

NOTE:



If equipped with power convex mirrors, these

mirror positions will not set as part of a memory

profile

Ú

page 42.



Your vehicle is equipped with two key fobs, each

can be linked to either memory position 1 or 2.

The driver memory settings switch is located on the

driver door, next to the door handle, and consists

of three buttons:



The set (S) button, which is used to activate the

memory save function.



The (1) and (2) buttons which are used to recall

either of two saved memory profiles.

Driver Memory Settings Buttons

1 — For Uconnect 5/5 NAV System Vehicles With

Navigation: Push The Voice Recognition Button To

Begin Radio, Media, Navigation, Climate, Start Or

Answer A Phone Call, And Send Or Receive A Text

1 — For Uconnect 5/5 NAV System Vehicles

Without Navigation: Push The Phone Button To

Answer An Incoming Phone Call
2 — Push To Answer A Phone Call

2

34

GETTING TO KNOW YOUR VEHICLE



P

ROGRAMMING

 T

HE

 M

EMORY

 F

EATURE

To create a new memory profile, perform the

following:

NOTE:

Saving a new memory profile will erase the

selected profile from memory.
1. Place the vehicle’s ignition in the ON/RUN

position (do not start the engine).

2. Adjust all memory profile settings to desired

preferences (i.e., driver’s seat, outside mirrors,

adjustable pedals (if equipped), and radio

station presets).

3. Push the set (S) button on the memory switch,

and then push the desired memory button

(1 or 2) within five seconds. The instrument

cluster display will display which memory

position has been set.

NOTE:

Memory profiles can be set without the vehicle in

PARK, but the vehicle must be in PARK to recall a

memory profile.

L

INKING

 A

ND

 U

NLINKING

 T

HE

 R

EMOTE



K

EYLESS

 E

NTRY

 K

EY

 F

OB

 T

O

 M

EMORY

Your key fob can be programmed to recall one of

two saved memory profiles.

NOTE:

Before programming your key fob you must select

the “Personal Settings Linked to Key Fob” feature

through the Uconnect system

Ú

page 232.

To program your key fob, perform the following:
1. Place the vehicle’s ignition in the OFF

position.

2. Select a desired memory profile 1 or 2.
3. Once the profile has been recalled, push and

release the set (S) button on the memory

switch.

4. Push and release button (1) or (2) accordingly.

“Memory Profile Set” (1 or 2) will display in the

instrument cluster.

5. Push and release the lock button on the key

fob within 10 seconds.

NOTE:

Your key fob can be unlinked from your memory

settings by pushing the set (S) button, followed by

pushing the unlock button on the key fob within

10 seconds.

M

EMORY

 P

OSITION

 R

ECALL

NOTE:

If a recall is attempted when the vehicle is not in

PARK, a message will display in the instrument

cluster display.

To recall the memory settings for driver one or two,

push the desired memory button number (1 or 2)

or the unlock button on the key fob linked to the

desired memory position.
A recall can be canceled by pushing any of the

memory buttons (S, 1, or 2) during a recall. When

a recall is canceled, the driver seat will stop

moving. A delay of one second will occur before

another recall can be selected.

SEATS

Seats are a part of the Occupant Restraint system

of the vehicle.

WARNING!



It is dangerous to ride in a cargo area, inside

or outside of a vehicle. In a collision, people

riding in these areas are more likely to be seri

-

ously injured or killed.



Do not allow people to ride in any area of your

vehicle that is not equipped with seats and

seat belts. In a collision, people riding in these

areas are more likely to be seriously injured or

killed.



Be sure everyone in your vehicle is in a seat

and using a seat belt properly.

GETTING TO KNOW YOUR VEHICLE

35

M

ANUAL

 F

RONT

 S

EAT

 A

DJUSTMENT

Manual Front Seat Forward/Rearward

Adjustment

Both front seats are adjustable forward or

rearward. The manual seat adjustment handle is

located under the seat cushion at the front edge of

each seat.

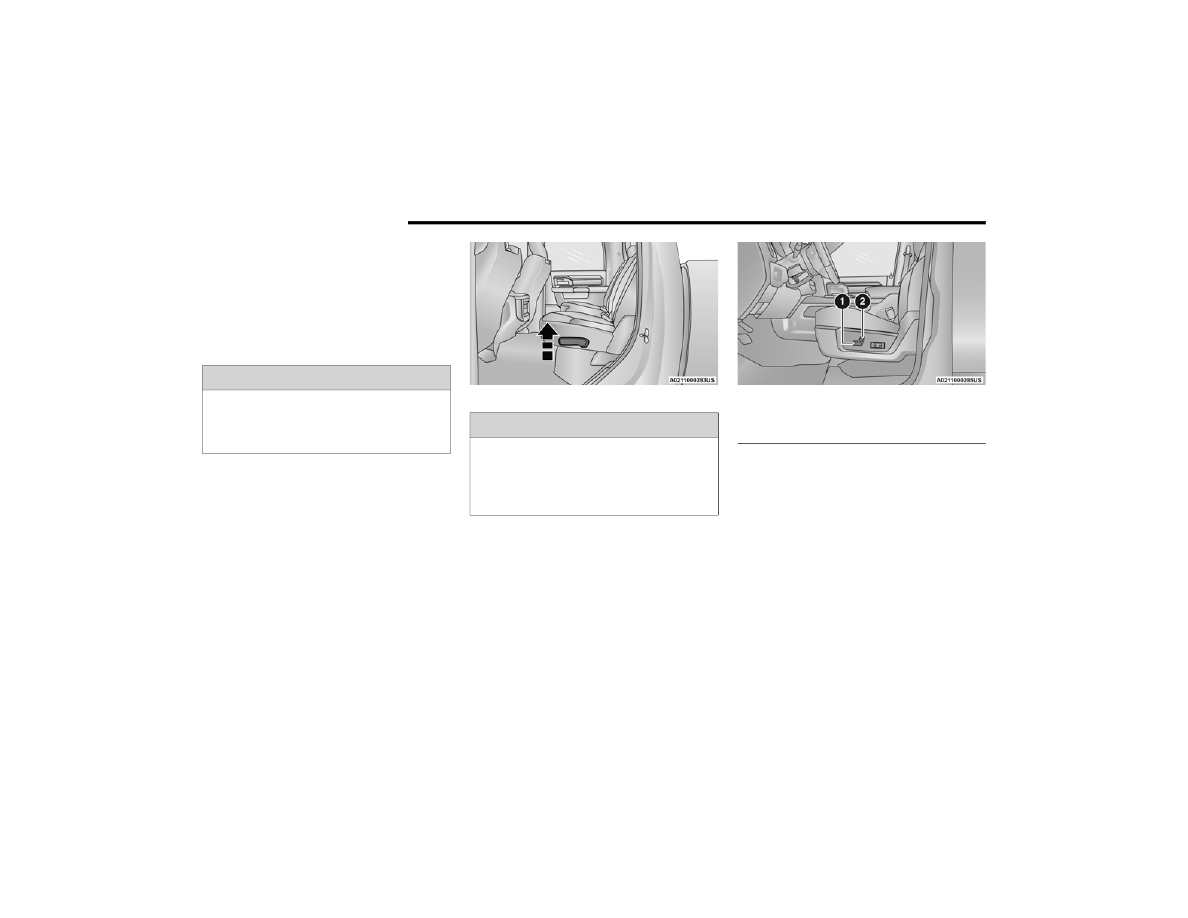

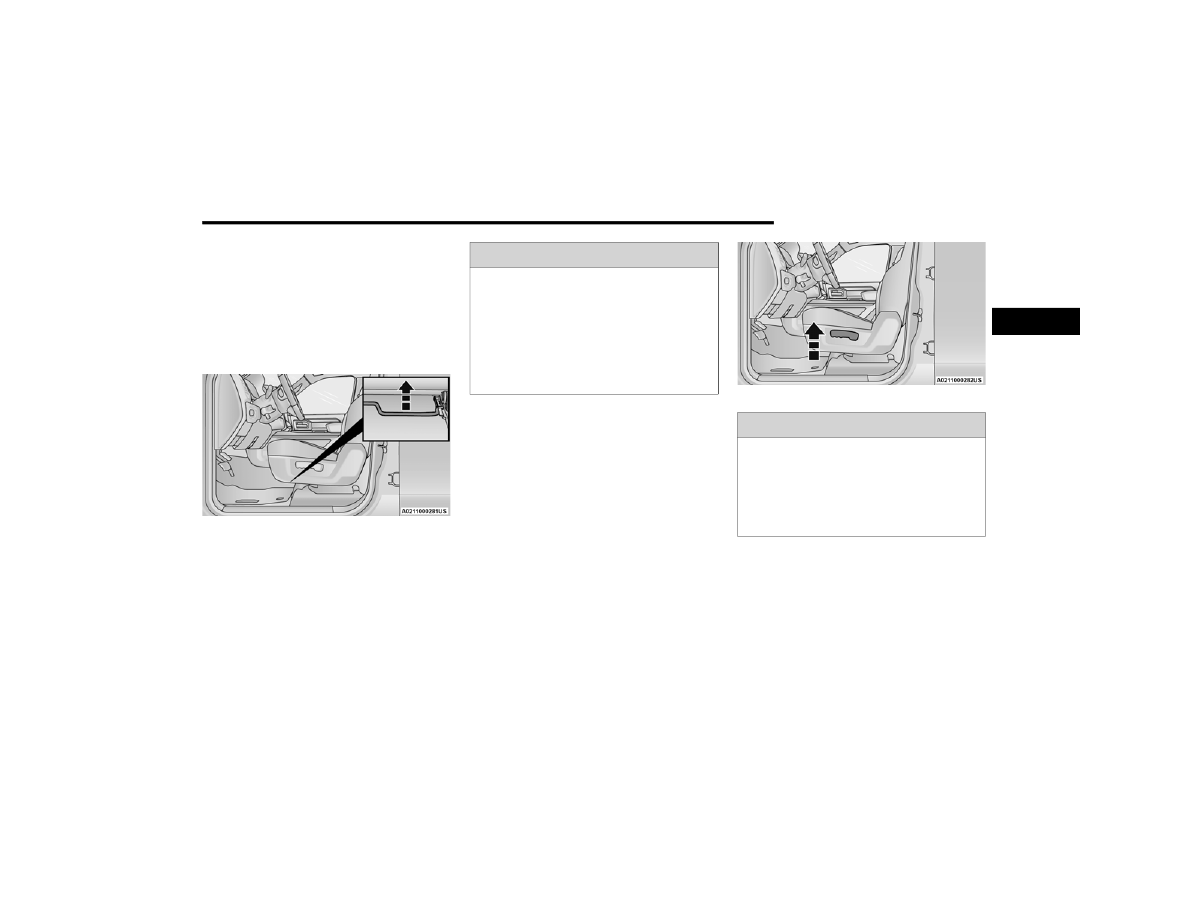

Manual Seat Adjustment Bar

While sitting in the seat, pull up on the handle and

slide the seat forward or rearward. Release the bar

once you have reached the desired position. Then,

using body pressure, move forward and rearward

on the seat to be sure that the seat adjusters have

latched.

Manual Front Seat Recline Adjustment

The recline lever is located on the outboard side of

the seat. To recline the seat, lean forward slightly,

lift the lever, lean back to the desired position and

release the lever. To return the seatback to its

normal upright position, lean forward and lift the

lever. Release the lever once the seatback is in the

upright position.

Manual Recline Lever

WARNING!



Adjusting a seat while driving may be

dangerous. Moving a seat while driving could

result in loss of control which could cause a

collision and serious injury or death.



Seats should be adjusted before fastening the

seat belts and while the vehicle is parked.

Serious injury or death could result from a

poorly adjusted seat belt.

WARNING!



Do not stand or lean in front of the seat while

actuating the handle. The seatback may swing

forward and hit you causing injury.



To avoid injury, place your hand on the seat

-

back and actuate the handle, then position

the seatback in the desired position.

2

36

GETTING TO KNOW YOUR VEHICLE



40-20-40 Front Bench Seat — If Equipped

The seat is divided into three segments. The

outboard seat portions are each 40% of the total

width of the seat. If equipped, the back of the

center portion (20%) easily folds down to provide

an armrest/center storage compartment.

M

ANUAL

 R

EAR

 S

EAT

 A

DJUSTMENT

Reclining Rear Seats — If Equipped

The recliner handle is located on the outside of the

seat cushion. To adjust the seatback, lift upward

on the handle, lean back on the seatback and

when you reach the desired position, release the

handle.

Rear Seat Recliner Handle

P

OWER

 D

RIVER

 S

EAT

 A

DJUSTMENT

 —

I

F

 E

QUIPPED

Some models may be equipped with an eight-way

power driver's seat. The power seat switches are

located on the outboard side of the driver's seat

cushion. There are two power seat switches that

are used to control the movement of the seat

cushion and the seatback.

Power Seat Switches

Adjusting The Seat Forward Or Rearward

The seat can be adjusted both forward and

rearward by using the power seat switch. The seat

will move in the direction of the switch. Release the

switch when the desired position has been

reached.

Adjusting The Seat Up Or Down

The height of the seats can be adjusted up or down

by using the power seat switch. The seat will move

in the direction of the switch. Release the switch

when the desired position has been reached.

WARNING!

Do not pile luggage or cargo higher than the top

of the seatback. This could impair visibility or

become a dangerous projectile in a sudden stop

or collision.

WARNING!

Do not ride with the seatback reclined so that

the shoulder belt is no longer resting against

your chest. In a collision you could slide under

the seat belt, which could result in serious injury

or death.

1 — Power Seat Switch
2 — Power Seatback Switch

GETTING TO KNOW YOUR VEHICLE

37

Tilting The Seat Up Or Down

The angle of the seat cushion can be adjusted up

or down using the power seat switch. The front of

the seat cushion will move in the direction of the

switch. Release the switch when the desired

position has been reached.

Reclining The Seatback

The angle of the seatback can be adjusted forward

or rearward by using the power seat switch. The

seat will move in the direction of the switch.

Release the switch when the desired position is

reached.

Power Lumbar — If Equipped

Vehicles equipped with power driver or passenger

seats may also be equipped with power lumbar.

The power lumbar switch is located on the

outboard side of the power seat. Push the switch

forward to increase the lumbar support. Push the

switch rearward to decrease the lumbar support.

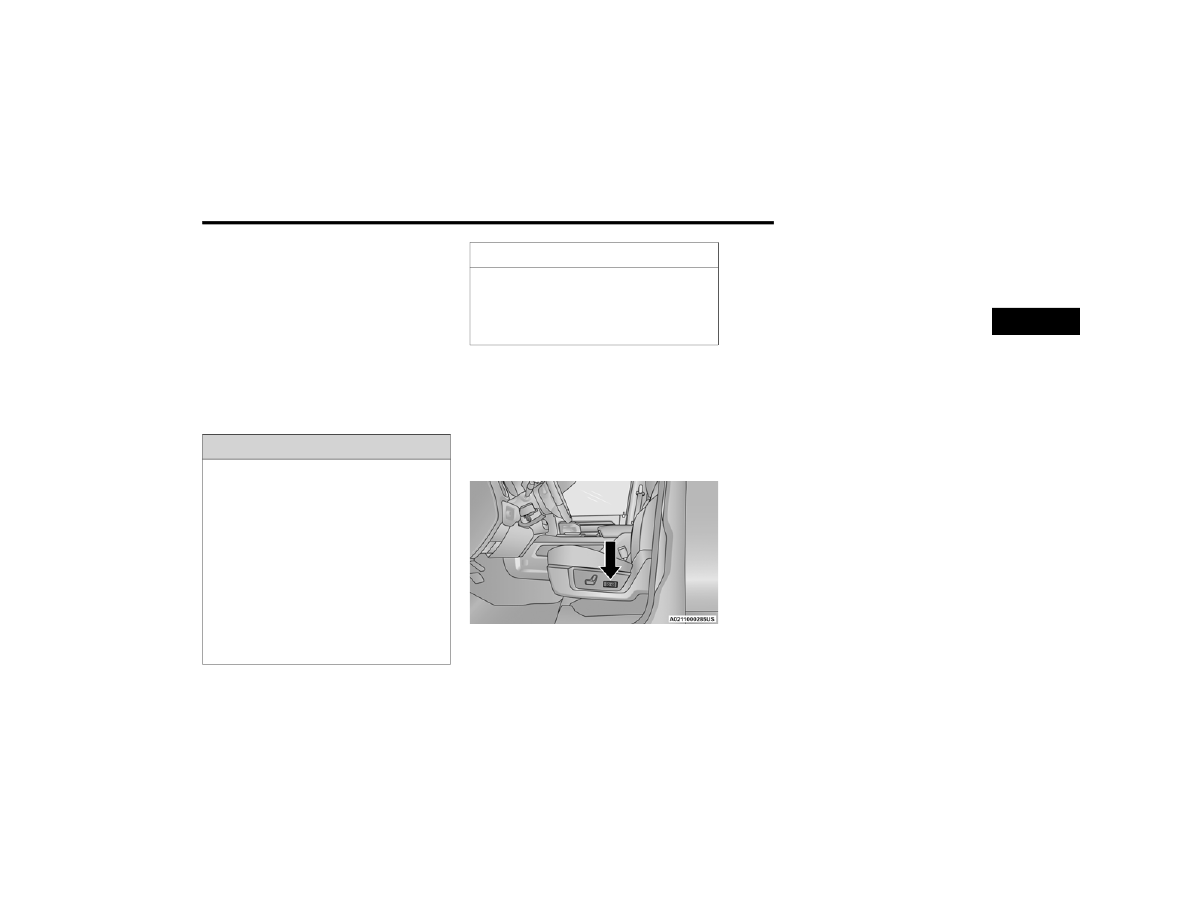

Lumbar Control Switch

Easy Entry/Exit Seat

This feature provides automatic driver’s seat

positioning to enhance driver mobility when

entering and exiting the vehicle.
The distance the driver’s seat moves depends on

where you have the driver’s seat positioned when

you place the ignition in the OFF position.



When you place the vehicle’s ignition in the OFF

position, the driver’s seat will move about

2.4 inches (6 cm) rearward if the driver’s seat

position is greater than or equal to 2.7 inches

(6.77 cm) forward of the rear stop. The seat will

return to its previously set position when you

place the ignition into the ACC or ON/RUN posi

-

tion.



When you remove the key fob from the ignition,

the driver’s seat will move to a position

0.3 inches (0.77 cm) forward of the rear stop if

the driver’s seat position is between 0.9 inches

and 2.7 inches (2.27 cm and 6.77 cm) forward

of the rear stop. The seat will return to its previ

-

ously set position when you place the ignition to

the ACC or ON/RUN position.



The Easy Entry/Easy Exit feature is disabled

when the driver’s seat position is less than

0.9 inches (2.27 cm) forward of the rear stop. At

this position, there is no benefit to the driver by

moving the seat for Easy Exit or Easy Entry.

WARNING!



Adjusting a seat while driving may be

dangerous. Moving a seat while driving could

result in loss of control which could cause a

collision and serious injury or death.



Seats should be adjusted before fastening the

seat belts and while the vehicle is parked.

Serious injury or death could result from a

poorly adjusted seat belt.



Do not ride with the seatback reclined so that

the shoulder belt is no longer resting against

your chest. In a collision you could slide under

the seat belt, which could result in serious

injury or death.

CAUTION!

Do not place any article under a power seat or

impede its ability to move as it may cause

damage to the seat controls. Seat travel may

become limited if movement is stopped by an

obstruction in the seat’s path.

2

38

GETTING TO KNOW YOUR VEHICLE



When enabled in Uconnect Settings, Easy Entry

and Easy Exit positions are stored in each memory

setting profile

Ú

page 33.

NOTE:

The Easy Entry/Exit feature is enabled or disabled

through the programmable features in the

Uconnect system

Ú

page 232.

H

EATED

 S

EATS

 — I

F

 E

QUIPPED

On some models, the front and rear seats may be

equipped with heaters located in the seat cushions

and seatbacks.

Front Heated Seats

The heated seats control buttons are

located on the center instrument panel

below the touchscreen, and are also

located within the climate or controls

screen of the touchscreen.

NOTE:

If the vehicle is equipped with a 12-inch radio,

there will only be control buttons through the

touchscreen.



Push the heated seat button once to turn the HI

setting on.



Push the heated seat button a second time to

turn the MED setting on.



Push the heated seat button a third time to turn

the LO setting on.



Push the heated seat button a fourth time to

turn the heating elements off.

NOTE:



The engine must be running for the heated

seats to operate.



The level of heat selected will stay on until the

operator changes it.

For information on use with the Remote Start

system, see

Ú

page 24.

Rear Heated Seats

On some models, the two outboard rear

seats are equipped with heated seats. The

heated seat switches for these seats are

located on the rear of the center console.

There are two heated seat switches that allow the

rear passengers to operate the seats

independently. You can choose from HI, MED, LO,

or OFF heat settings. Amber indicator lights in each

switch indicate the level of heat in use.



Push the heated seat button once to turn the HI

setting on.



Push the heated seat button a second time to

turn the MED setting on.



Push the heated seat button a third time to turn

the LO setting on.



Push the heated seat button a fourth time to

turn the heating elements off.

NOTE:



The level of heat selected will stay on until the

operator changes it.



Once a heat setting is selected, heat will be felt

within two to five minutes.



The engine must be running for the heated

seats to operate.

WARNING!



Persons who are unable to feel pain to the

skin because of advanced age, chronic illness,

diabetes, spinal cord injury, medication,

alcohol use, exhaustion or other physical

condition must exercise care when using the

seat heater. It may cause burns even at low

temperatures, especially if used for long

periods of time.



Do not place anything on the seat or seatback

that insulates against heat, such as a blanket

or cushion. This may cause the seat heater to

overheat. Sitting in a seat that has been over

-

heated could cause serious burns due to the

increased surface temperature of the seat.

GETTING TO KNOW YOUR VEHICLE

39

V

ENTILATED

 S

EATS

 — I

F

 E

QUIPPED

Front Ventilated Seats

Located in the seat cushion are small

fans that draw the air from the passenger

compartment and move air through fine

perforations in the seat cover to help

keep the driver and front passenger cooler in

higher ambient temperatures. The fans operate at

three speeds, HI, MED and LO.
The front ventilated seats control buttons are

located on the center instrument panel below the

touchscreen, and are also located within the

climate or controls screen of the touchscreen.

NOTE:

If the vehicle is equipped with a 12-inch radio,

there will only be control buttons through the

touchscreen.



Press the ventilated seat button once to choose

HI.



Press the ventilated seat button a second time

to choose MED.



Press the ventilated seat button a third time to

choose LO.



Press the ventilated seat button a fourth time to

turn the ventilation off.

NOTE:

The engine must be running for the ventilated

seats to operate.

For information on use with the Remote Start

system, see

Ú

page 24.

H

EAD

 R

ESTRAINTS



Head restraints are designed to reduce the risk of

injury by restricting head movement in the event of

a rear impact. Head restraints should be adjusted

so that the top of the head restraint is located

above the top of your ear.

NOTE:

Do not reverse the head restraints (making the

rear of the head restraint face forward) in an

attempt to gain additional clearance to the back of

your head.

Front Head Restraints

Four-Way Head Restraints — If Equipped
Your vehicle may be equipped with front four-way

driver and passenger head restraints.
To raise the head restraint, pull upward on the

head restraint. To lower the head restraint, push

the adjustment button, located at the base of the

head restraint, and push downward on the head

restraint.
To adjust the head restraint forward, pull the top of

the head restraint toward the front of the vehicle

as desired and release. To adjust the head

restraint rearward, pull the top of the head

restraint to the forward most position and release.

The head restraint will return to the rear most

position.

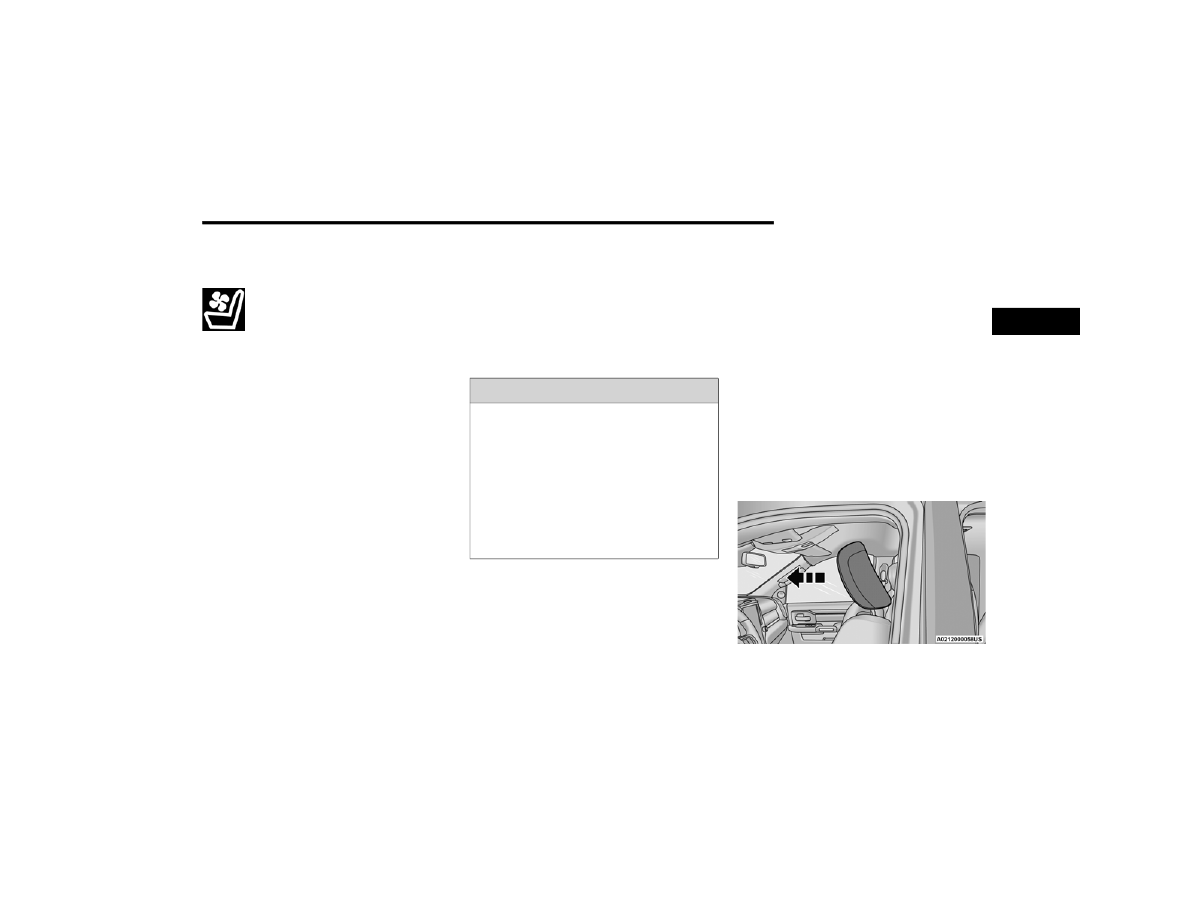

Forward Adjustment

WARNING!



All occupants, including the driver, should not

operate a vehicle or sit in a vehicle’s seat until

the head restraints are placed in their proper

positions in order to minimize the risk of neck

injury in the event of a crash.



Head restraints should never be adjusted

while the vehicle is in motion. Driving a vehicle

with the head restraints improperly adjusted

or removed could cause serious injury or

death in the event of a collision.

2

40

GETTING TO KNOW YOUR VEHICLE



NOTE:

Four-way head restraints have seven tilt/locking

positions. When pulling fully forward, the head

restraint will spring back to the untilted, rearward

most position when released.
Two-Way Head Restraints — If Equipped
Your vehicle may be equipped with front two-way

driver and passenger head restraints.
To raise the head restraint, pull upward on the

head restraint. To lower the head restraint, push

the adjustment button, located at the base of head

restraint, and push downward on the head

restraint.

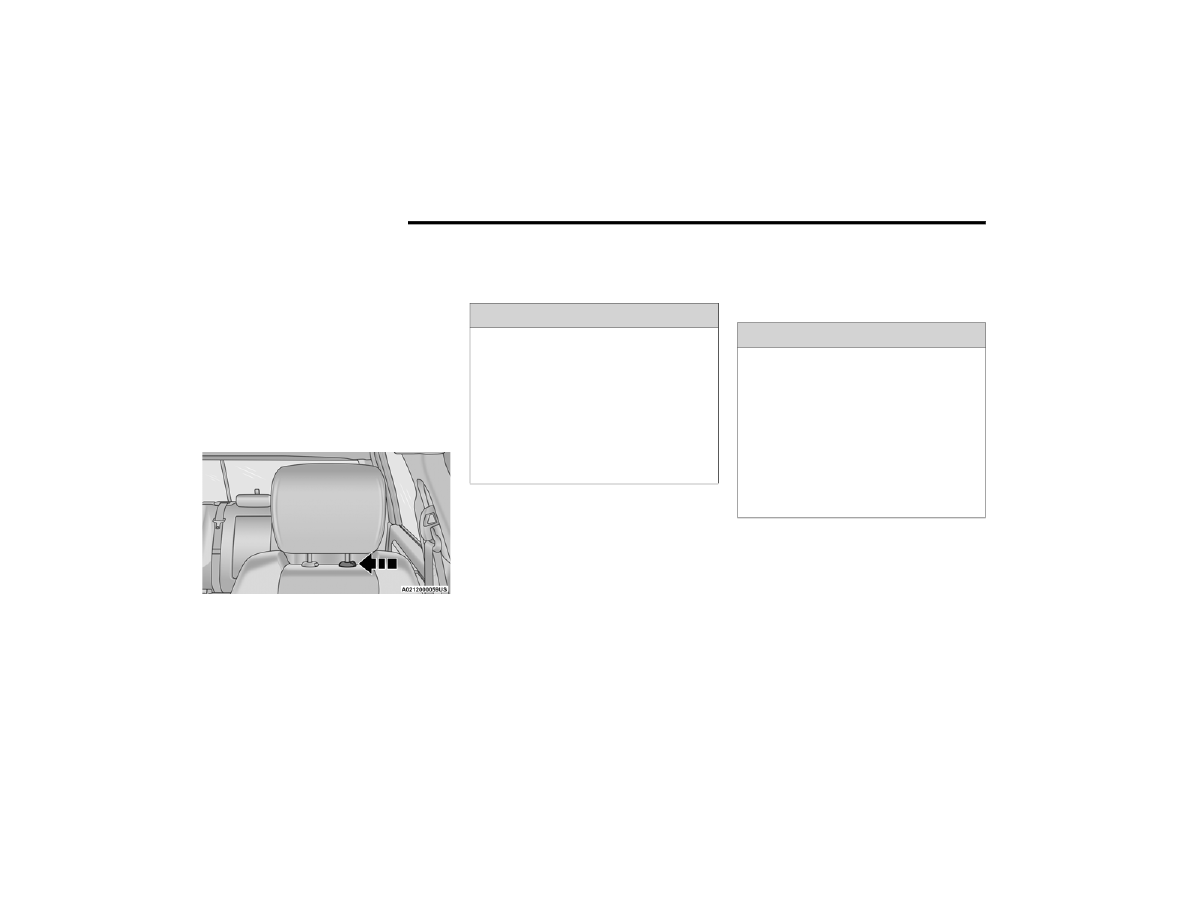

Head Restraint Adjustment Button Location

NOTE:

If your vehicle is equipped with a front bench seat,

the center head restraint is not adjustable or

removable.

Front Head Restraint Removal

Two-Way Head Restraints — If Equipped
To remove the head restraint, push the adjustment

button and the release button while pulling upward

on the whole assembly. To reinstall the head

restraint, put the head restraint posts into the

holes and adjust it to the appropriate height.

Four-Way Head Restraints — If Equipped
The head restraints should only be removed by

qualified technicians, for service purposes only. If

either of the head restraints require removal, see

an authorized dealer.

WARNING!



All occupants, including the driver, should not

operate a vehicle or sit in a vehicle’s seat until

the head restraints are placed in their proper

positions in order to minimize the risk of neck

injury in the event of a crash.



Head restraints should never be adjusted

while the vehicle is in motion. Driving a vehicle

with the head restraints improperly adjusted

or removed could cause serious injury or

death in the event of a collision.

WARNING!



A loose head restraint thrown forward in a

collision or hard stop could cause serious

injury or death to occupants of the vehicle.

Always securely stow removed head restraints

in a location outside the occupant compart

-

ment.



ALL the head restraints MUST be reinstalled in

the vehicle to properly protect the occupants.

Follow the reinstallation instructions above

prior to operating the vehicle or occupying a

seat.

GETTING TO KNOW YOUR VEHICLE

41

Rear Head Restraint Adjustment

The rear seats are equipped with adjustable and

removable head restraints. To raise the head

restraint, pull upward on the head restraint. To

lower the head restraint, push the adjustment

button located on the base of the head restraint

and push downward on the head restraint.

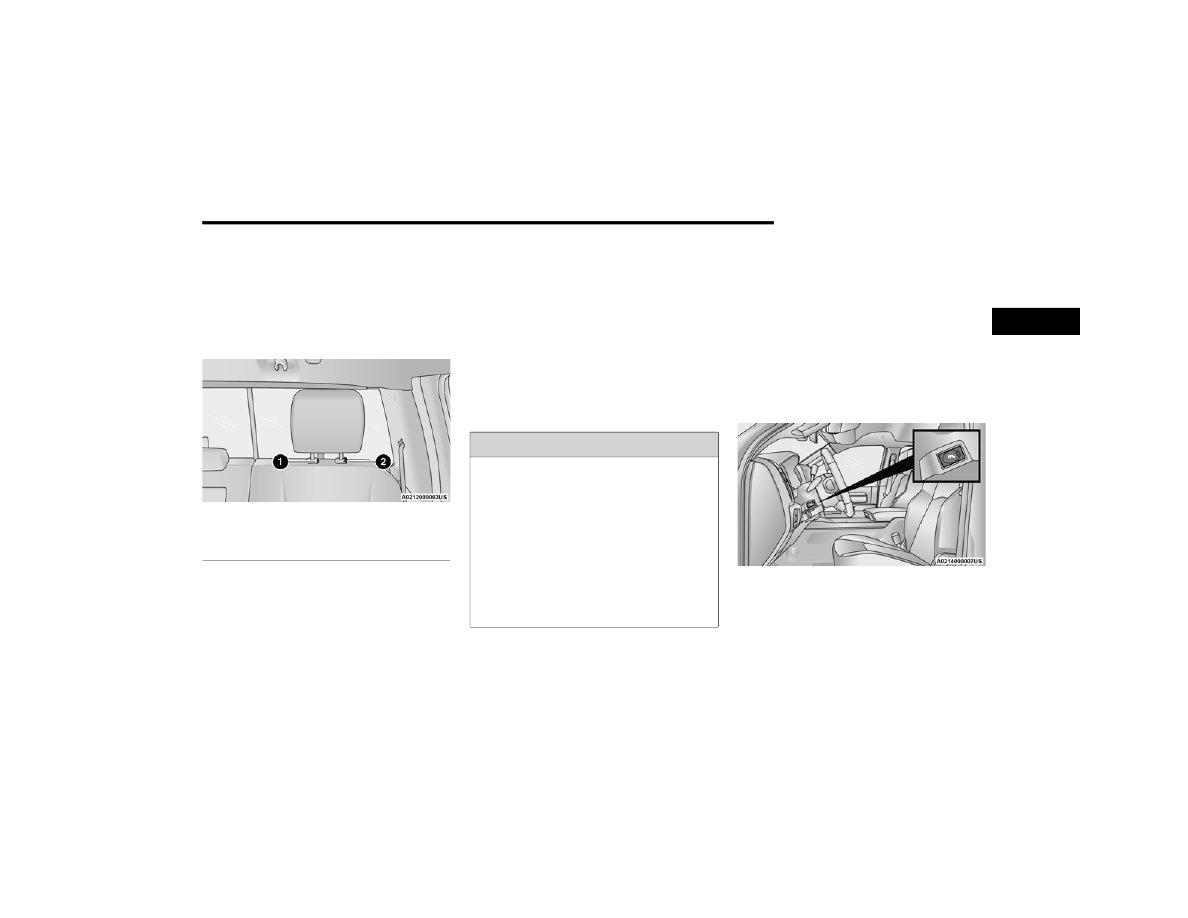

Release/Adjustment Buttons

NOTE:



The rear center head restraint (Crew Cab) has

only one adjustment position that is used to aid

in the routing of a tether

Ú

page 305.



Do not reposition the head restraint 180 degrees

to the incorrect position in an attempt to gain

additional clearance to the back of the head.

Rear Head Restraint Removal

To remove the head restraint, push the adjustment

button and the release button while pulling upward

on the whole assembly. To reinstall the head

restraint, put the head restraint posts into the

holes and adjust it to the appropriate height.

NOTE:

To remove outboard restraints, the rear seat

bottom must be folded up.

DRIVER ADJUSTABLE PEDALS —

IF EQUIPPED

The adjustable pedals system is designed to allow

a greater range of driver comfort for steering wheel

tilt and seat position. This feature allows the brake

and accelerator pedals to move toward or away

from the driver to provide improved position with

the steering wheel.
The adjustable pedal switch is located to the left

side of the steering column.

Adjustable Pedals Switch

1 — Release Button
2 — Adjustment Button

WARNING!



A loose head restraint thrown forward in a

collision or hard stop could cause serious

injury or death to occupants of the vehicle.

Always securely stow removed head restraints

in a location outside the occupant compart

-

ment.



ALL the head restraints MUST be reinstalled in

the vehicle to properly protect the occupants.

Follow the reinstallation instructions above

prior to operating the vehicle or occupying a

seat.

2

42

GETTING TO KNOW YOUR VEHICLE



The pedals cannot be adjusted when the vehicle is

in REVERSE or when the Cruise Control system is

on. If there is an attempt to adjust the pedals when

the system is locked out, the following messages

will appear (on vehicles equipped with an

instrument cluster display):



Adjustable Pedal Disabled — Cruise Control

Engaged



Adjustable Pedal Disabled — Vehicle In Reverse

NOTE:



Always adjust the pedals to a position that

allows full movement of the pedal.



Further small adjustments may be necessary to

find the best possible seat/pedal position.



For vehicles equipped with Driver Memory

Settings, you can use your remote keyless entry

key fob or the memory switch on the driver’s

door trim panel to return the adjustable pedals

to pre-programmed positions

Ú

page 33.

MIRRORS

I

NSIDE

 R

EARVIEW

 M

IRROR

Manual Mirror — If Equipped

The mirror head can be adjusted up, down, left,

and right. The mirror should be adjusted to center

on the view through the rear window.
Headlight glare from vehicles behind you can be

reduced by moving the small control under the

mirror to the night position (toward the rear of the

vehicle). The mirror should be adjusted while set in

the day position (toward the windshield).

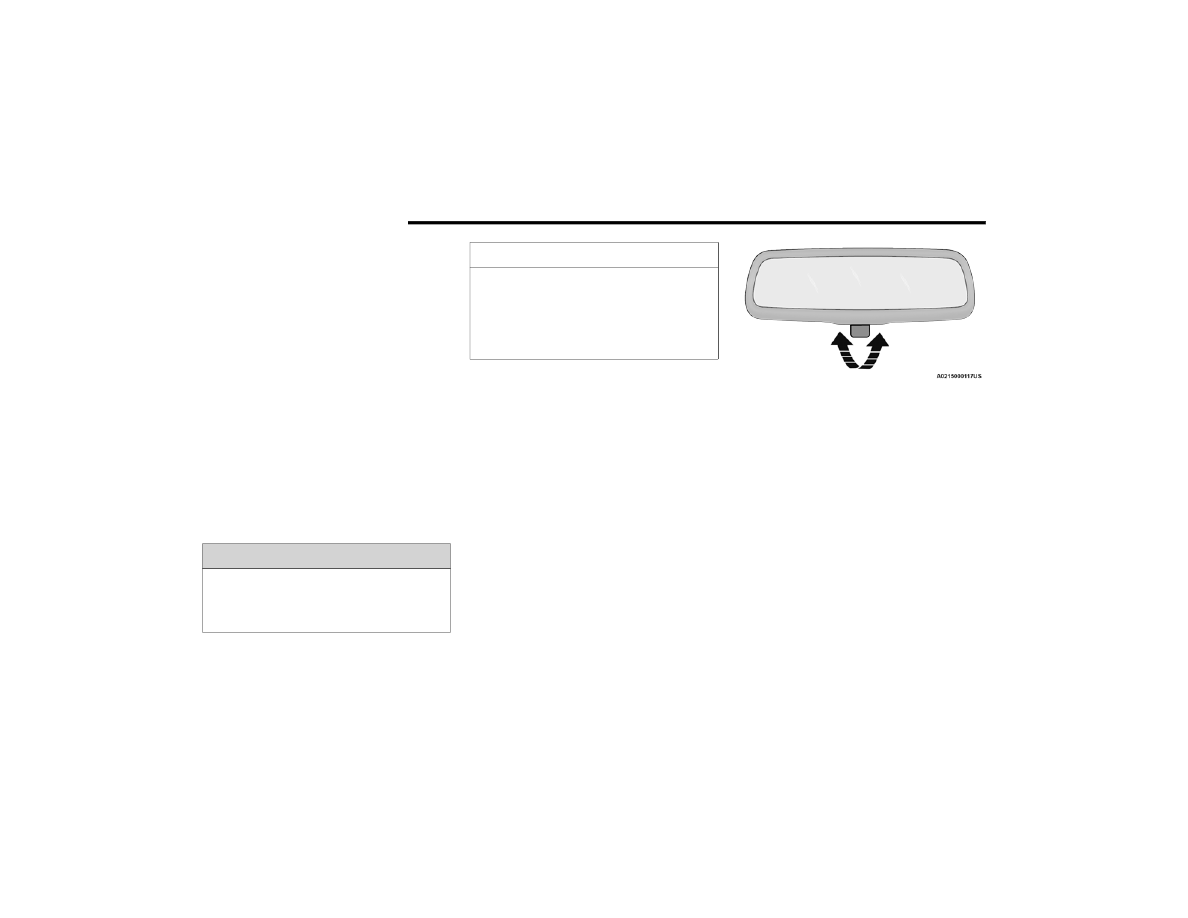

Adjusting Rearview Mirror

Automatic Dimming Mirror — If Equipped

The rearview mirror can be adjusted up, down, left,

and right. The mirror should be adjusted to center

on the view through the rear window.
This mirror automatically adjusts for headlight

glare from vehicles behind you.

NOTE:

The Automatic Dimming Mirror feature is disabled

when the vehicle is in REVERSE to improve the

driver’s rear view.
The Automatic Dimming feature can be turned on

or off through the touchscreen.

WARNING!

Do not adjust the pedals while the vehicle is

moving. You could lose control and have an

accident. Always adjust the pedals while the

vehicle is parked.

CAUTION!

Do not place any article under the adjustable

pedals or impede its ability to move, as it may

cause damage to the pedal controls. Pedal

travel may become limited if movement is

stopped by an obstruction in the adjustable

pedal's path.

GETTING TO KNOW YOUR VEHICLE

43

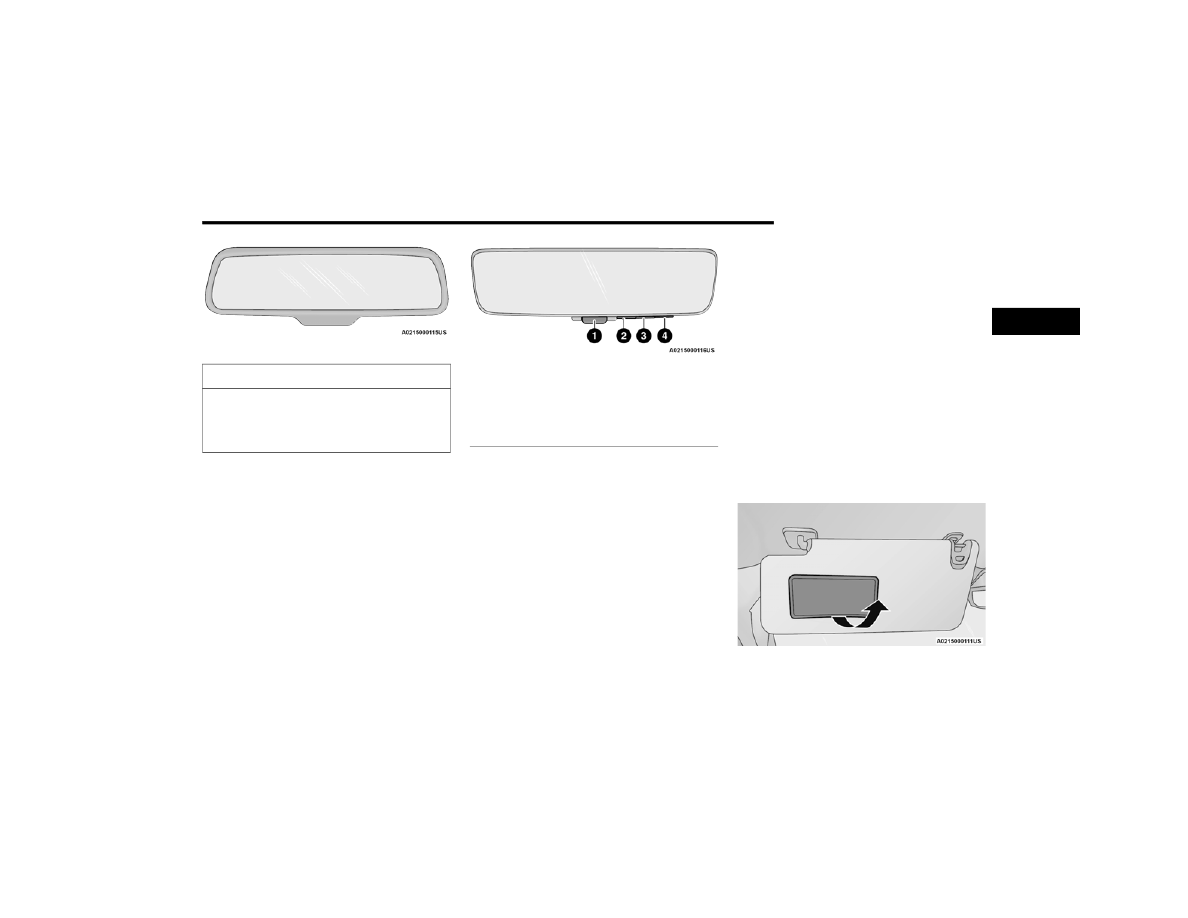

Automatic Dimming Mirror

Digital Rearview Mirror — If Equipped

The Digital Rearview Mirror provides a high

definition, wide and unobstructed view of the road

behind while driving.
Position the mirror in the regular Automatic

Dimming Mirror mode, then activate the Digital

Rearview Mirror mode.
To activate the Digital Rearview Mirror, pull the on/

off control lever on the bottom of the mirror

rearward toward the driver.

Digital Rearview Mirror

Push the Menu button next to the on/off control to

access the following mirror options:



Brightness



Tilt



Tow Mode (if equipped)

Use the left and right buttons to scroll through

menu options.
When not in use, push the on/off forward toward

the windshield to return the mirror to the regular

Automatic Dimming Mirror.

NOTE:

The Digital Rearview Mirror is not as effective

during nighttime driving in low light applications.

Tow Mode
Your vehicle may be equipped with an additional

auxiliary trailer camera to be mounted on the rear

of a trailer. When the camera is connected, the

display in the Digital Rearview Mirror automatically

switches to the trailer camera.
To return to the rear view camera display toggle

through the menu options using the control

buttons on the mirror.
For more information on trailer camera options,

see

Ú

page 204.

I

LLUMINATED

 V

ANITY

 M

IRROR

 —

I

F

 E

QUIPPED

To access an illuminated vanity mirror, flip down

one of the visors and lift the cover.

Lift Cover For Illuminated Mirror

CAUTION!

To avoid damage to the mirror during cleaning,

never spray any cleaning solution directly onto

the mirror. Apply the solution onto a clean cloth

and wipe the mirror clean.

1 — On/Off Control
2 — Menu Button
3 — Left Scroll Button
4 — Right Scroll Button

2
