SERVICING AND MAINTENANCE



Maintenance Log and Service Chart (Diesel Engines)

Noise Systems Maintenance Chart and Service Log — Insert Month, Day, Year under column mileage closest to the mileage at which service was

performed.

MILES

7,500

15,000

22,500

30,000

37,500

45,000

52,500

60,000

KILOMETERS

12,000

24,000

36,000

48,000

60,000

72,000

84,000

96,000

Exhaust system-inspect
Air cleaner assembly-inspect
ODOMETER READING
PERFORMED BY
PERFORMED AT

MILES

67,500

75,000

82,500

90,000

97,500

105,000

112,500

120,000

KILOMETERS

108,000

120,000

132,000

144,000

156,000

168,000

180,000

192,000

Exhaust system-inspect
Air cleaner assembly-inspect
ODOMETER READING
PERFORMED BY
PERFORMED AT

SERVICING AND MAINTENANCE

397

FUSES

General Information

The fuses protect electrical systems against

excessive current.
When a device does not work, you must check the

fuse element inside the blade fuse for a break/

melt.
Also, please be aware that using power outlets for

extended periods of time with the engine off may

result in vehicle battery discharge.

Blade Fuses

Power Distribution Center

The Power Distribution Center is located in the

engine compartment near the battery. This center

contains cartridge fuses, micro fuses, relays, and

circuit breakers. A description of each fuse and

component may be stamped on the inside cover,

otherwise the cavity number of each fuse is

stamped on the inside cover that corresponds to

the following chart.

WARNING!



When replacing a blown fuse, always use an

appropriate replacement fuse with the same

amp rating as the original fuse. Never replace

a fuse with another fuse of higher amp rating.

The use of a fuse with a rating other than indi

-

cated may result in a dangerous electrical

system overload. If a properly rated fuse

continues to blow, it indicates a problem in the

circuit that must be corrected. Never replace a

blown fuse with metal wires or any other mate

-

rial. Do not place a fuse inside a circuit

breaker cavity or vice versa. Failure to use

proper fuses may result in serious personal

injury, fire and/or property damage.



Before replacing a fuse, make sure that the

ignition is off and that all the other services

are switched off and/or disengaged.



If the replaced fuse blows again, contact an

authorized dealer.



If a general protection fuse for safety systems

(air bag system, braking system), power unit

systems (engine system, transmission

system) or steering system blows, contact an

authorized dealer.

CAUTION!

If it is necessary to wash the engine

compartment, take care not to directly hit the

fuse box, and the windshield wiper motors with

water.

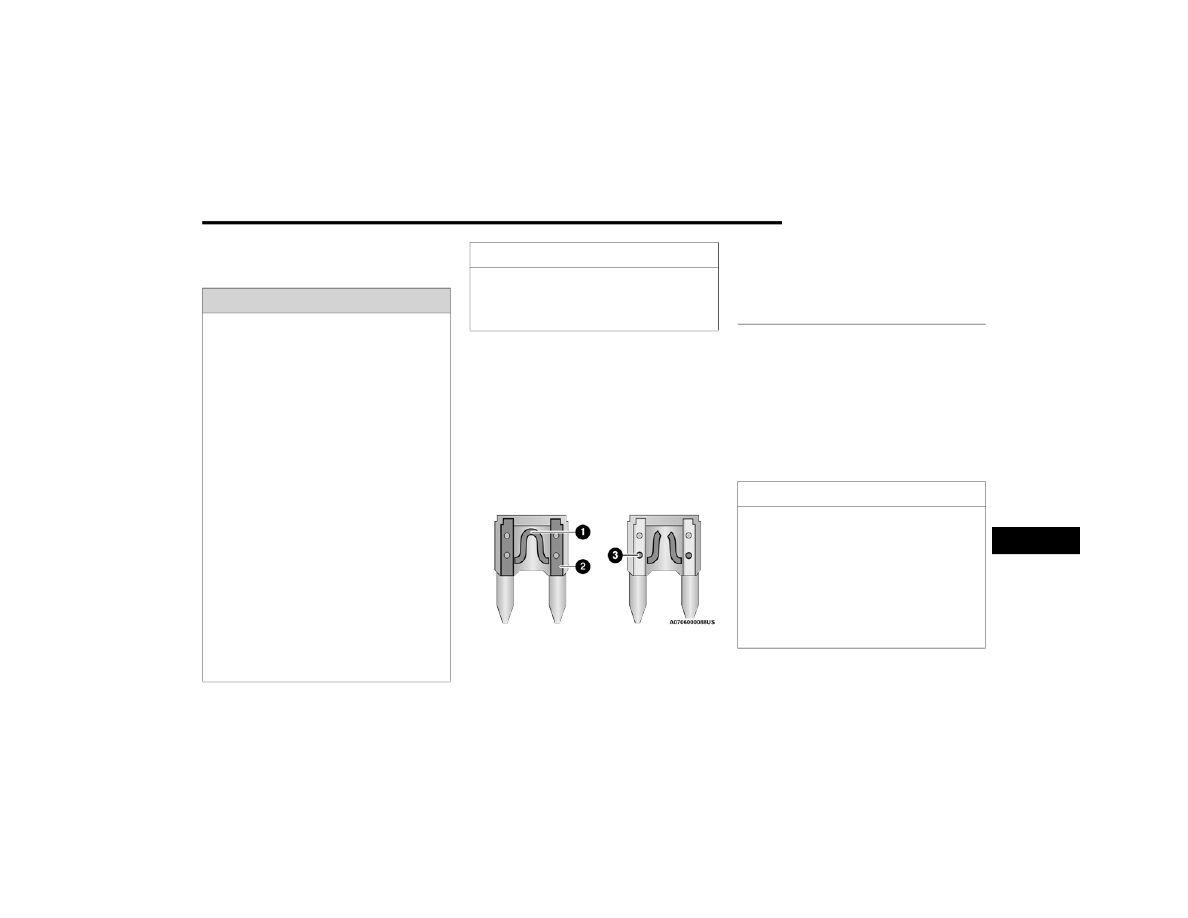

1 — Fuse Element
2 — Blade Fuse with a good/functional fuse

element
3 — Blade fuse with a bad/not functional fuse

element (blown fuse)

CAUTION!



When installing the power distribution center

cover, it is important to ensure the cover is

properly positioned and fully latched. Failure

to do so may allow water to get into the power

distribution center and possibly result in an

electrical system failure.



If it is necessary to wash the engine compart

-

ment, take care not to directly hit the fuse box,

and the windshield wiper motors with water.

8

398

SERVICING AND MAINTENANCE



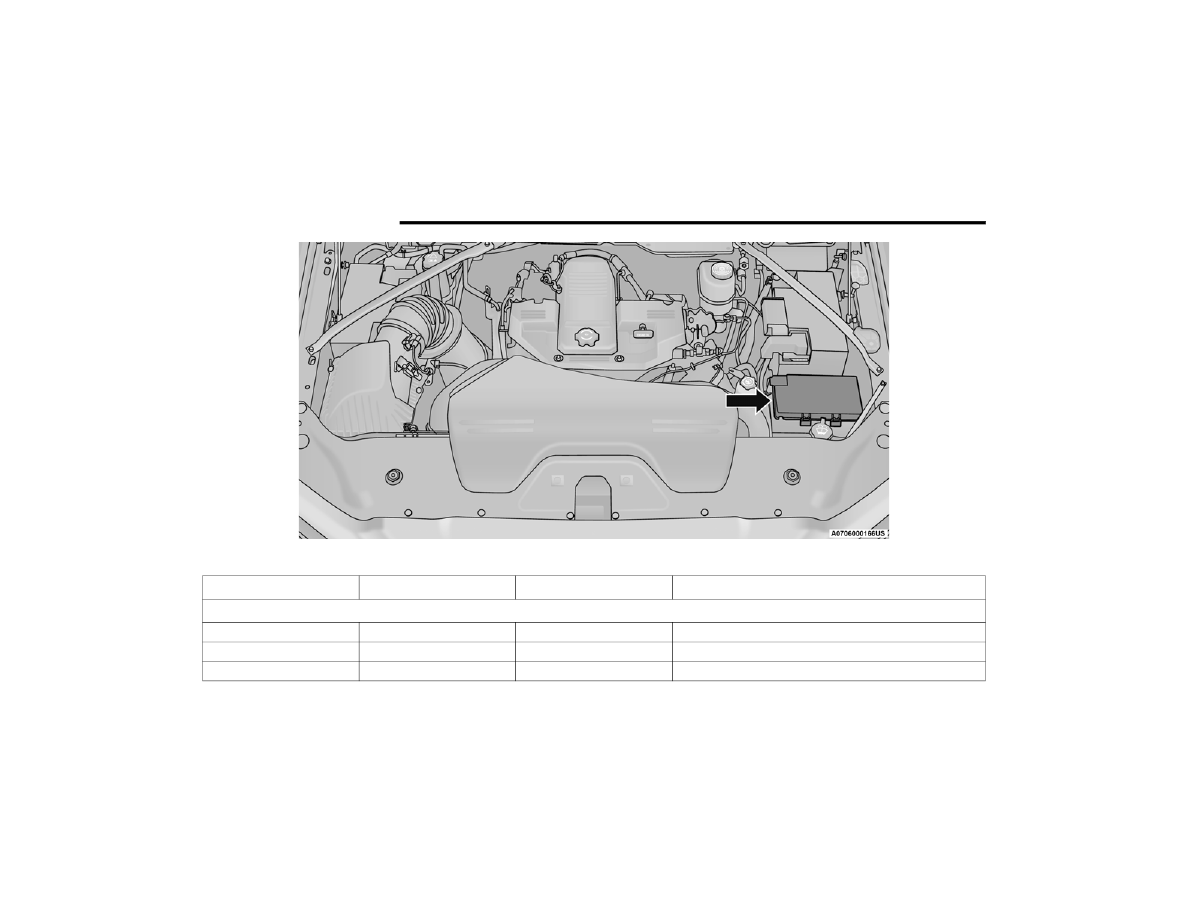

Power Distribution Center Location

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

F01

–

–

Spare

F02

60 Amp Yellow

–

ABS Pump Mtr

F03

60 Amp Yellow

–

Rad Fan HI/Lo *

SERVICING AND MAINTENANCE

399

F04

50 Amp Red

–

400W Inverter

F05

40 Amp Green

–

Air Suspension Comp

F06

40 Amp Green

–

STOM

F07

40 Amp Green

–

Starter Solenoid

F08

20 Amp Blue

–

NOX Sensor *

F09

40 Amp Green

–

Diesel / Fuel Heater *

F09

30 Amp Pink

–

Gas / Brake Vacuum Pump *

F10

40 Amp Green

–

CBC #2 / Ext Lights

F11

40 Amp Green

–

Brake SYS MOD ECU& Valves

F12

40 Amp Green

–

CBC #3 / Pwr Locks

F13

40 Amp Green

–

HVAC Blwr Mtr

F14

40 Amp Green

–

CBC #4 / Ext Light

F15

30 Amp Pink

–

Power Side Step *

F16

30 Amp Pink

–

Smart-Bar Module *

F17

30 Amp Pink

–

Winch *

F18

–

–

Spare

F19

30 Amp Pink

–

Diesel SCR Feed *

F20

30 Amp Pink

–

Passenger Door Mod

F21

30 Amp Pink

–

DTCM

F22

20 Amp Blue

–

Gas - ECM *

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

400

SERVICING AND MAINTENANCE



F22

25 Amp White

–

Diesel - PCM *

F23

30 Amp Pink

–

CBC #1 / Int Light

F24

30 Amp Pink

–

Driver Door Mod

F25

30 Amp Pink

–

FT Wiper

F26

–

–

Spare

F27

–

–

Spare

F28

20 Amp Blue

–

TRLR Tow B/U

F29

20 Amp Blue

–

TRLR TOW PARK

F30

30 Amp Pink

–

TRLR Tow

F31

–

–

Spare

F32

–

–

Spare

F33

20 Amp Blue

–

Trans Control Mod *

F34

30 Amp Pink

–

VSIM #2 *

F35

30 Amp Pink

–

Sunroof *

F36

30 Amp Pink

–

Rear Defroster (EBL) *

F37

30 Amp Pink

–

Diesel Frame / Fuel HTR *

F38

30 Amp Pink

–

ITBM *

F39

–

–

Spare

F40

–

10 Amp Red

Vented Seats *

F41

–

10 Amp Red

Act Grille Shutter / Dam *

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

401

F42

–

20 Amp Yellow

Horn

F43

–

15 Amp Blue

Heated Strng Wheel *

F44

–

10 Amp Red

Diagnostic Port

F45

–

–

Spare

F46

–

10 Amp Red

Upfitters Relay Coils *

F47

–

–

Spare

F48

–

–

Spare

F49

–

10 Amp Red

IP Cluster / CSG

F50

–

20 Amp Yellow

Air Suspension Mod *

F51

–

10 Amp Red

IGN Mod / KIN Mod/ RF Hub

F52

–

5 Amp Tan

Batt Snsr

F53

–

20 Amp Yellow

Trlr Tow – Lt Turn/Stop

F54

–

20 Amp Yellow

Non-Memory Adjustable Pedals *

F55

–

–

Spare

F56

–

10 Amp Red

Fuel Vapor Blocking Valve (VBV) *

F57

–

20 Amp Yellow

TCM / PCM / Trans PRSR SW

F58

–

10 Amp Red

Bed Lighting

F59

–

–

Spare

F60

–

–

Spare

F61

–

10 Amp Red

NH3 Sensor / PM Sensor *

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

402

SERVICING AND MAINTENANCE



F62

–

10 Amp Red

A/C Clutch

F63

–

20 Amp Yellow

Ignition Coils / CAPS

F64

–

25 Amp Clear

Fuel Injectors

F65

–

–

Spare

F66

–

10 Amp Red

Sunroof / USB Rear * / Inside Rearview Mirror / Passenger

Window SW

F67

–

10 Amp Red

UCI Port / USB Front / Trailer Gateway Module (360 Camera) /

Tachograph

F68

–

10 Amp Red

AEB RACAM HTR *

F69

–

15 Amp Blue

SCR Mod 12 Volt *

F70

–

30 Amp Green

Fuel Pump Mtr/ Fuel Htr RLY

F71

–

25 Amp Clear

Amp / Act Noise Cnsl

F72

–

–

Spare

F73

–

20 Amp Yellow

Fuel Transfer Pump *

F74

–

10 Amp Red

Backup Alarm

F75

–

10 Amp Red

SCR RLY / ATMM*

F76

–

10 Amp Red

Electronic Stability Control (ESC) *

F77

–

10 Amp Red

DTCM / TCM / FAD MOD / STOM

F78

–

15 Amp Blue

ECM / PCM / IRCM / AUX PDC Relay Coil Feed / HRLS

F79

–

15 Amp Blue

ID / Clearance Lt

F80

–

10 Amp Red

Ovrdh Con / Assist / 911

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

403

F81

–

20 Amp Yellow

Trlr tow Rt turn/Stop

F82

–

10 Amp Red

SCCM / Cruise control

F83

–

–

Spare

F84

–

15 Amp Blue

ASBM / HVAC / ICS / Heated Seats SW

F85

–

10 Amp Red

ORC (Airbag)

F86

–

10 Amp Red

ORC (Airbag)

F87

–

10 Amp Red

Air Susp / ITBM / SCCM / Module Gateway Trailer

F88

–

15 Amp Blue

IP Cluster

F89

–

–

Spare

F90

–

20 Amp Yellow

Power Outlet / Batt

F91

–

20 Amp Yellow

Power Outlet / Acc

F92

–

10 Amp Red

MOD Invertor (Wake Up) / Power Port / USB IP / WCPM *

F93

–

–

Spare

F94

–

10 Amp Red

SBW / TCASE SW / TRL TPM

F95

–

10 Amp Red

R CAM / PRKTRNX/ CHMSL Cam / Bld SPT SNR / SVUE CAM *

F96

–

10 Amp Red

TRL Cam *

F97

–

20 Amp Yellow

Front HTD ST PSGR *

F98

–

20 Amp Yellow

Front HTD ST DRIVER *

F99

–

10 Amp Red

HVAC / In-Car Temperature Sensor / CSG MOD / Module

Gateway Trailer / Tachograph

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

404

SERVICING AND MAINTENANCE



BULB REPLACEMENT

Replacement Bulbs, Names, And Part Numbers

In the instance a bulb needs to be replaced, this section includes bulb description and replacement part numbers. All of the inside bulbs are brass or glass-wedge

base. Aluminum base bulbs are not approved.

NOTE:

Please see an authorized dealer for LED replacement

F100

–

10 Amp Red

Upfitter Box Feed *

F101

–

20 Amp Yellow

RR HTD ST Right *

F102

–

20 Amp Yellow

RR HTD ST Left / Run RLY #3 *

F103

–

10 Amp Red

HeadLamp AFLS *

F104

–

20 Amp Yellow

UCI Port / USB Rear

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

Interior Bulbs

Bulb Name

Bulb Number

Overhead Console Lamps

TS 212–9

Dome Lamp

7679

For lighted switches, see an authorized dealer for replacement instructions.

SERVICING AND MAINTENANCE

405

Exterior Bulbs

Bulb Name

Bulb Number

Low Beam (Halogen Reflector Headlamp)

H11LL

High Beam (Halogen Reflector Headlamp)

9005LL

Low & High Beam (LED Reflector Headlamp)

LED (Serviced at an authorized dealer)

Low & High Beam (LED Projector Headlamp)

LED (Serviced at an authorized dealer)

Turn Signal / Front Position (Halogen Reflector Headlamp)

7444NA

Turn Signal (LED Projector Headlamp)

LED (Serviced at an authorized dealer)

Front Position (LED Headlamps)

LED (Serviced at an authorized dealer)

Front Side Marker (Headlamps)

LED (Serviced at an authorized dealer)

Front Fog Lamps (Halogen Reflector Headlamp)

H11LL

Front Fog Lamps (LED Headlamps)

LED (Serviced at an authorized dealer)

Side Indicators (Front And Side View Mirror)

LED (Serviced at an authorized dealer)

Base Rear Tail/Turn and Stop Lamp

3157K

Premium Rear Tail/Turn and Stop Lamp

LED (Serviced at an authorized dealer)

Base Tail/Backup Lamp

W21/5W

Center High Mounted Stop Lamp (CHMSL)

921

Cab Roof Marker Lamps

LED (Serviced at an authorized dealer)

Rear Lamp Bar ID Marker Lamp

LED (Serviced at an authorized dealer)

Side Marker Lamps (Dual Rear Wheels)

LED (Serviced at an authorized dealer)

Base Turn/Tail Lamp

PWY24W

Rear License Plate Lamp

LED (Serviced at an authorized dealer)

8

406

SERVICING AND MAINTENANCE



Replacing Exterior Bulbs

BASE QUAD: LOW BEAM HEADLAMP, HIGH

BEAM HEADLAMP, FRONT PARK AND TURN —

IF EQUIPPED

Low Beam
See below steps to replace:
1. Open the hood.
2. Disconnect and isolate the negative battery

cable.

3. Reach into the front wheel house ahead of the

front wheel, remove the fastener, and lift the

cover over the access hole in the front of the

wheel house splash shield. Access to the rear

of the lamp can be gained through this access

hole.

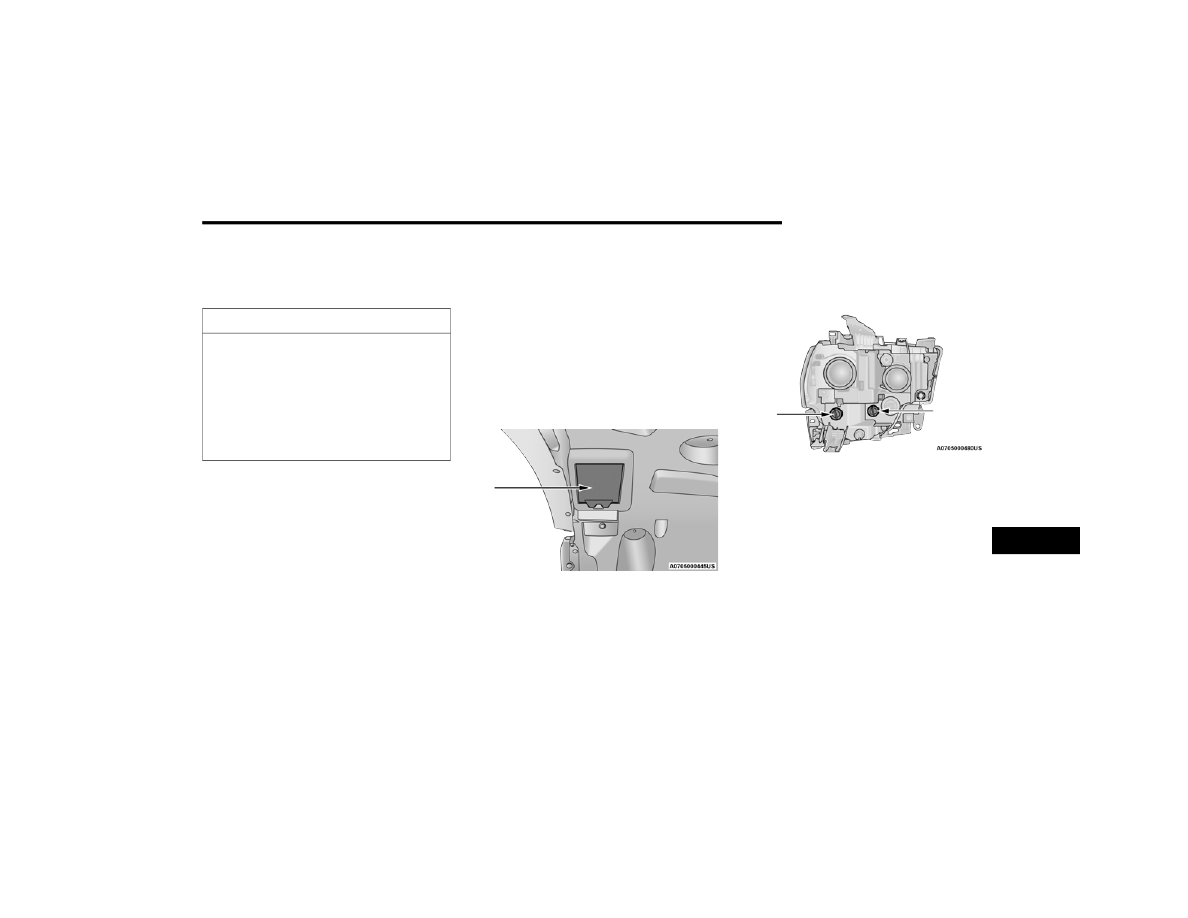

Splash Shield Access Cover

4. Reach through the access hole of the wheel

house splash shield and disengage the bulb

access cover by rotating counterclockwise.

Bulb Access Cover

5. Disconnect the internal lamp wiring harness

connector from the low beam bulb.

6. Rotate the bulb counterclockwise a quarter

turn to unlock the bulb from the lamp.

7. Pull the bulb straight out from the housing.
8. Reverse the procedure for installation of new

bulb and covers.

High Beam
See below steps to replace:
1. Open the hood.
2. Disconnect and isolate the negative battery

cable.

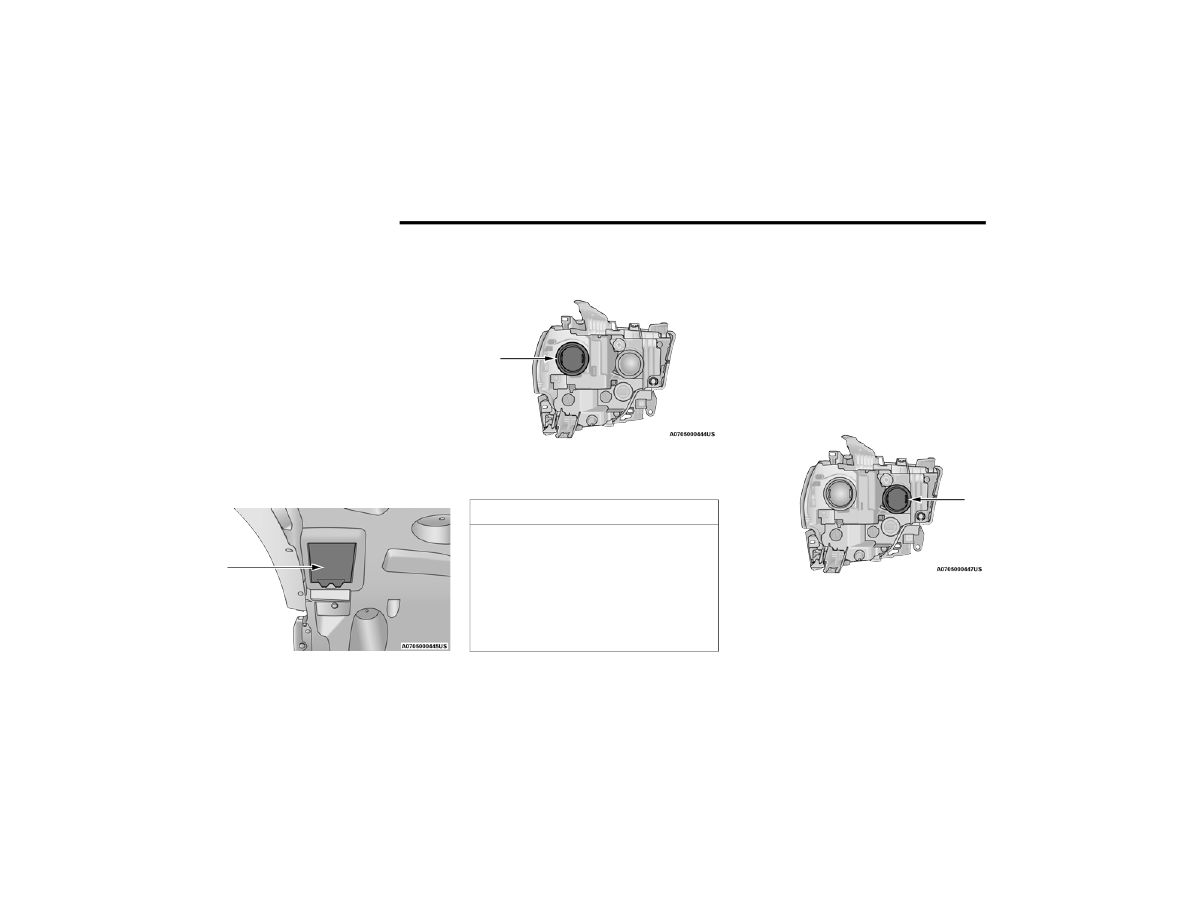

Bulb Access Cover

3. Look under the hood and behind the

headlamp to find the high beam bulb access

cover.

CAUTION!



Do not contaminate the bulb glass by touching

it with your fingers or by allowing it to contact

other oily surfaces. Shortened bulb life will

result.



Always use the correct bulb size and type for

replacement. An incorrect bulb size or type

may overheat and cause damage to the lamp,

the bulb socket, or the lamp wiring.

SERVICING AND MAINTENANCE

407

4. Reach behind the headlamp and disengage

the access cover by rotating counterclockwise.

5. Disconnect the internal lamp wiring harness

connector from the high beam bulb.

6. Rotate the bulb counterclockwise a quarter

turn to unlock the bulb from the lamp.

7. Pull the bulb straight out from the housing.
8. Reverse the procedure for installation of new

bulb and covers.

Outer Front Park And Turn
See below steps to replace:
1. Open the hood.
2. Disconnect and isolate the negative battery

cable.

3. Reach into the front wheel house ahead of the

front wheel, remove the fastener, and lift the

cover over the access hole in the front of the

wheel house splash shield. Access to the rear

of the lamp can be gained through this access

hole.

Splash Shield Access Cover

4. Reach through the access hole of the wheel

house splash shield and disengage the side

marker socket by rotating counterclockwise a

quarter turn.

Park And Turn Sockets

5. Pull the socket and bulb straight out from the

housing.

6. Separate the bulb from the socket without

twisting.

7. Reverse the procedure for installation of new

bulb and covers.

FOG LAMPS — IF EQUIPPED

Please see an authorized dealer for service on LED

and Halogen front fog lamps.

CAUTION!



Do not contaminate the bulb glass by touching

it with your fingers or by allowing it to contact

other oily surfaces. Shortened bulb life will

result.



Always use the correct bulb size and type for

replacement. An incorrect bulb size or type

may overheat and cause damage to the lamp,

the bulb socket, or the lamp wiring.

8

408

SERVICING AND MAINTENANCE



Halogen
See below steps to replace:
1. Reach under and behind the front fascia/

bumper to access the back of the front fog

lamp housing.

2. Disconnect the fog lamp wiring harness

connector from the fog lamp bulb.

3. Rotate the bulb counterclockwise a quarter

turn to unlock the bulb from the housing.

Fog Lamp Bulb

4. Pull the bulb straight out from the housing.

REAR TAIL/STOP, TURN SIGNAL AND BACKUP

LAMPS

See below steps to replace:
1. Remove the two screws and push pins that

pass through the bed sheet metal.

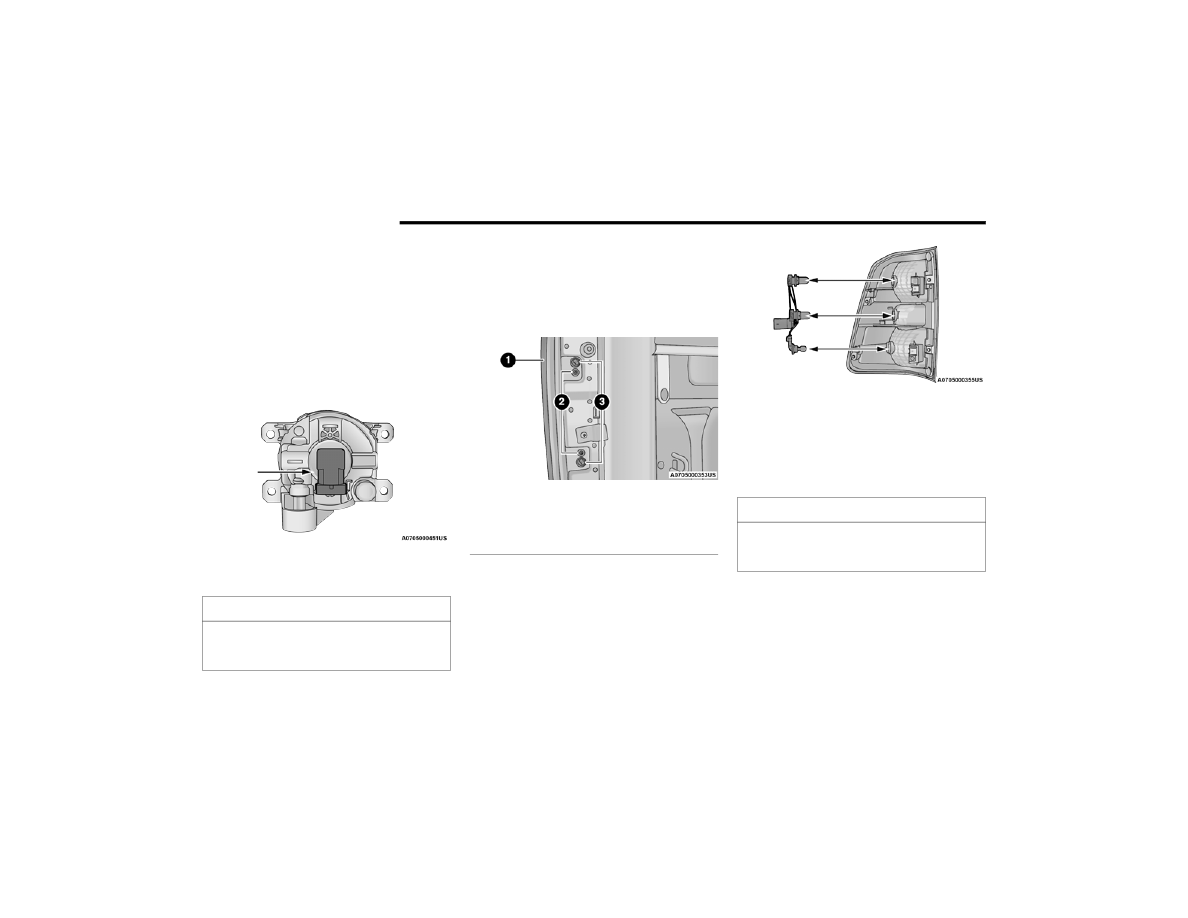

Tail Lamp Locations

2. Pull the outboard side of the lamp rearward far

enough to unsnap the two receptacles on the

outboard side of the lamp housing from the

two plastic snap post retainers in the outer box

side panel.

Tail Lamp Removed

3. Disconnect the wiring harness connectors

from the bulb socket.

4. Rotate the bulb socket counterclockwise a

quarter turn to unlock it from the housing.

5. Pull the bulb straight out of the socket.

6. Reverse the procedure to install the bulb and

housing.

CAUTION!

Do not contaminate the bulb glass by touching it

with your fingers or by allowing it to contact other

oily surfaces. Shortened bulb life will result.

1 — Tail Lamp
2 — Screws
3 — Fasteners

CAUTION!

Do not contaminate the bulb glass by touching it

with your fingers or by allowing it to contact other

oily surfaces. Shortened bulb life will result.

SERVICING AND MAINTENANCE

409

CENTER HIGH MOUNTED STOP LAMP (CHMSL)

WITH CARGO LAMP

See below steps to replace:
1. Remove the two screws holding the housing/

lens to the body as shown.

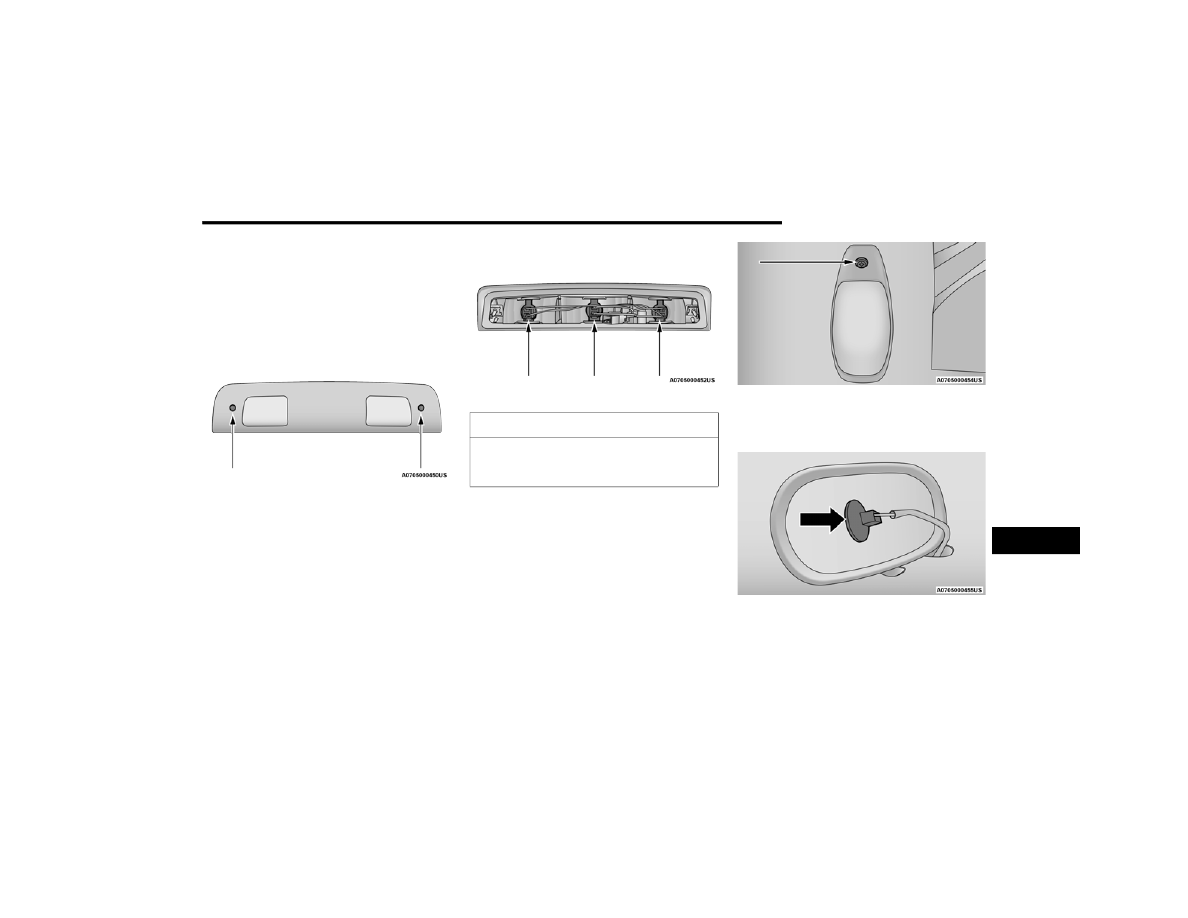

CHMSL Mounting Screw Locations

2. Separate the connector holding the housing

and wiring harness to the body.

3. Turn the desired bulb socket a quarter turn

and remove the socket and bulb from housing.

4. Pull the desired bulb straight from the socket.

CHMSL Bulb And Socket



Outside Bulbs: Cargo Lamps



Inside Bulb: Center High Mounted Stop

Lamp

5. Reverse the procedure for installation of bulbs

and housing.

CAB TOP CLEARANCE LAMPS — IF EQUIPPED

See below steps to replace:
1. Remove the screws from the top of the lamp.

Screw Location From Clearance Lamp

2. Rotate the bulb socket a quarter turn and pull

it from the lamp assembly.

Removing Bulb Socket From Clearance Lamp

3. Pull the bulb straight from it's socket and

replace.

CAUTION!

Do not contaminate the bulb glass by touching it

with your fingers or by allowing it to contact other

oily surfaces. Shortened bulb life will result.

8

410

SERVICING AND MAINTENANCE



REAR LAMP BAR ID MARKER (DUAL REAR

WHEELS) — IF EQUIPPED

See below steps to replace:
1. Loosen the two screws and the housing to

gain access to the bulb sockets.

Screw Locations

2. Turn the socket a quarter turn counter

-

clockwise to access the bulb.

3. Pull the bulb straight out from the socket.
4. Reverse the procedure for installation of the

bulbs and housing.

SIDE MARKER LAMPS (DUAL REAR WHEELS) —

IF EQUIPPED

See below steps to replace:

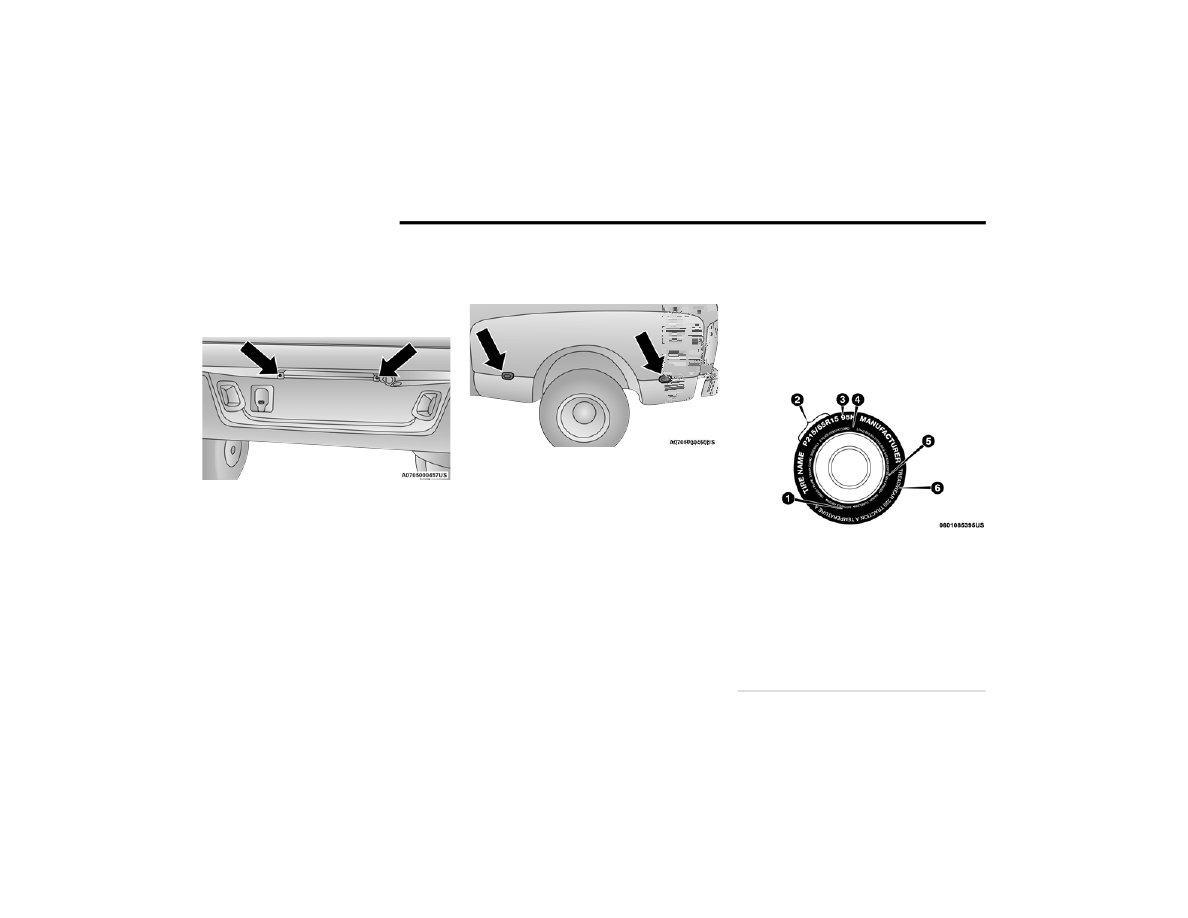

Side Marker Lamp Locations

1. Push rearward on the side marker lamp

assembly.

2. Pull the entire assembly from the fender.
3. Turn the socket a quarter turn counter

-

clockwise and remove from assembly to

access the bulb.

4. Pull the bulb straight out from socket.
5. Reverse the procedure for installation of the

bulbs and housing.

TIRES

T

IRE

 S

AFETY

 I

NFORMATION



Tire safety information will cover aspects of the

following information: Tire Markings, Tire

Identification Numbers, Tire Terminology and

Definitions, Tire Pressures, and Tire Loading.

Tire Markings

Tire Markings

1 — US DOT Safety Standards Code (TIN)
2 — Size Designation
3 — Service Description
4 — Maximum Load
5 — Maximum Pressure
6 — Treadwear, Traction and

Temperature Grades

SERVICING AND MAINTENANCE

411

NOTE:



P (Passenger) — Metric tire sizing is based on US

design standards. P-Metric tires have the letter

“P” molded into the sidewall preceding the size

designation. Example: P215/65R15 95H.



European — Metric tire sizing is based on Euro

-

pean design standards. Tires designed to this

standard have the tire size molded into the side

-

wall beginning with the section width. The letter

"P" is absent from this tire size designation.

Example: 215/65R15 96H.



LT (Light Truck) — Metric tire sizing is based on

US design standards. The size designation for

LT-Metric tires is the same as for P-Metric tires

except for the letters “LT” that are molded into

the sidewall preceding the size designation.

Example: LT235/85R16.



Temporary spare tires are designed for tempo

-

rary emergency use only. Temporary high pres

-

sure compact spare tires have the letter “T” or

“S” molded into the sidewall preceding the size

designation. Example: T145/80D18 103M.



High flotation tire sizing is based on US design

standards and it begins with the tire diameter

molded into the sidewall.

Example: 31x10.5 R15 LT.

TIRE SIZING CHART

EXAMPLE:

Example Size Designation: P215/65R15XL 95H, 215/65R15 96H, LT235/85R16C, T145/80D18 103M, 31x10.5 R15 LT
P = Passenger car tire size based on US design standards, or
"....blank...." = Passenger car tire based on European design standards, or
LT = Light truck tire based on US design standards, or
T or S = Temporary spare tire or
31 = Overall diameter in inches (in)
215, 235, 145 = Section width in millimeters (mm)
65, 85, 80 = Aspect ratio in percent (%)



Ratio of section height to section width of tire, or

10.5 = Section width in inches (in)

8
