60

GETTING TO KNOW YOUR VEHICLE



(Continued)

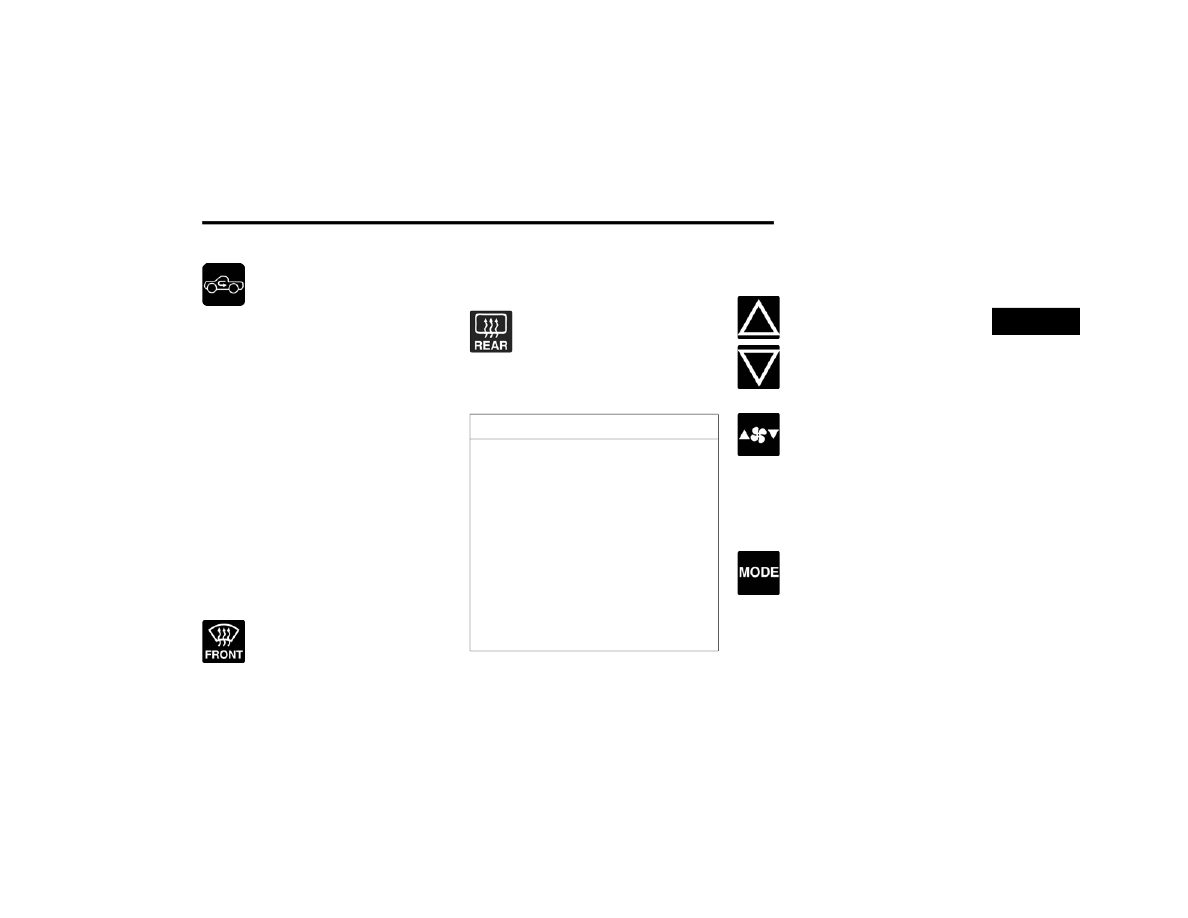

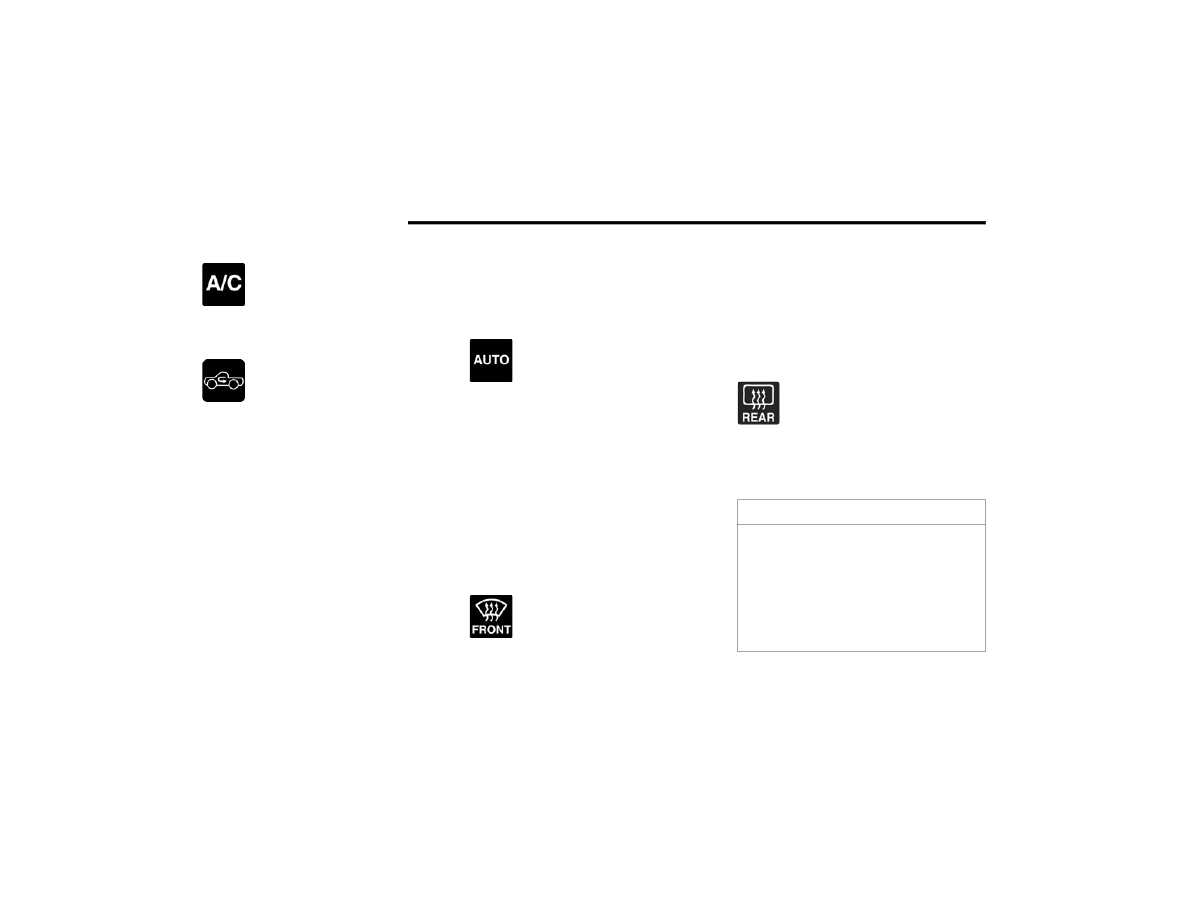

A/C Button

Press and release this button on the

touchscreen, or push the button on the

faceplate to change the current setting.

The A/C indicator illuminates when A/C is

on.

Recirculation Button

Press and release this button on the

touchscreen, or push the button on the

faceplate, to change the system between

Recirculation mode and outside air

mode. The Recirculation indicator and the A/C

indicator illuminate when the Recirculation button

is pressed. Recirculation can be used when

outside conditions, such as smoke, odors, dust, or

high humidity are present. Recirculation can be

used in all modes. Recirculation may be

unavailable (button on the touchscreen greyed

out) if conditions exist that could create fogging on

the inside of the windshield. The A/C can be

deselected manually without disturbing the mode

control selection. Continuous use of the

Recirculation mode may make the inside air stuffy

and window fogging may occur. Extended use of

this mode is not recommended. Recirculation

mode may automatically adjust to optimize

customer experience for warming, cooling,

dehumidification, etc.

In cold weather, use of Recirculation mode may

lead to excessive window fogging. The

Recirculation feature may be unavailable if

conditions exist that could create fogging on the

inside of the windshield.

Auto Button

Set your desired temperature and press

AUTO. AUTO will achieve and maintain

your desired temperature by

automatically adjusting the blower speed

and air distribution. Air Conditioning (A/C) may be

active during AUTO operation to improve

performance. AUTO mode is highly recommended

for efficiency.
You can turn AUTO on in one of two ways:



Press and release this button on the touch

-

screen.



Push the button on the faceplate.

Toggling this function will cause the system to

switch between manual mode and automatic

mode

Ú

page 64.

Front Defrost Button

Press and release the Front Defrost

button on the touchscreen, or push and

release the button on the faceplate, to

change the current airflow setting to

Defrost mode. The Front Defrost indicator

illuminates when Front Defrost is on. Air comes

from the windshield and side window demist

outlets. When the defrost button is selected, the

blower level may increase. Use Defrost mode with

maximum temperature settings for best

windshield and side window defrosting and

defogging. When toggling the front defrost mode

button, the climate system will return to the

previous setting.

Rear Defrost Button

Press and release the Rear Defrost

button on the touchscreen, or push and

release the button on the faceplate, to

turn on the rear window defroster and the

heated outside mirrors (if equipped). The Rear

Defrost indicator illuminates when the rear window

defroster is on. The rear window defroster

automatically turns off after 10 minutes.

CAUTION!

Failure to follow these cautions can cause

damage to the heating elements:



Use care when washing the inside of the rear

window. Do not use abrasive window cleaners

on the interior surface of the window. Use a

soft cloth and a mild washing solution, wiping

parallel to the heating elements. Labels can

be peeled off after soaking with warm water.

GETTING TO KNOW YOUR VEHICLE

61

Driver And Passenger Temperature Up And

Down Buttons

These buttons provide the driver and passenger

with independent temperature control.

Push the red button (or rotate knob if

equipped) on the faceplate or

touchscreen, or press and slide the

temperature bar towards the red arrow

button on the touchscreen for warmer

temperature settings.

Push the blue button (or rotate knob if

equipped) on the faceplate or

touchscreen, or press and slide the

temperature bar towards the blue arrow

button on the touchscreen for cooler temperature

settings.

NOTE:



The numbers within the temperature display will

only appear if the system is equipped with an

automatic climate control system.



Up and down buttons are only available on vehi

-

cles equipped with a 12-inch display.

SYNC Button

Press the SYNC button on the

touchscreen to toggle the SYNC feature

on/off. The SYNC indicator illuminates

when SYNC is on. SYNC synchronizes the

passenger temperature setting with the driver

temperature setting. Changing the passenger’s

temperature setting while in SYNC will

automatically exit this feature.
NOTE:

The SYNC button is only available on the touch

-

screen.

Blower Control

Blower Control regulates the amount of

air forced through the climate control

system. There are seven blower speeds

available. Adjusting the blower will cause

automatic mode to switch to manual operation.

The speeds can be selected using either the

blower control knob on the faceplate or the

buttons on the touchscreen.

Faceplate
The blower speed increases as you turn the blower

control knob clockwise from the lowest blower

setting. The blower speed decreases as you turn

the blower control knob counterclockwise.
Touchscreen
Use the small blower icon to reduce the blower

setting and the large blower icon to increase the

blower setting. Blower can also be selected by

pressing the blower bar area between the icons.

Mode Control

Select Mode by pressing one of the mode

buttons on the touchscreen, or pushing

the MODE button on the faceplate, to

change the airflow distribution mode.

The airflow distribution mode can be adjusted so

air comes from the instrument panel outlets, floor

outlets, defrost outlets, and demist outlets.
Faceplate
Push the MODE button to change the airflow

distribution mode.
Touchscreen
Press one of the mode buttons to change the

airflow distribution mode. The airflow distribution

mode can be adjusted so air comes from the

instrument panel outlets, floor outlets, defrost

outlets and demist outlets.



Do not use scrapers, sharp instruments, or

abrasive window cleaners on the interior

surface of the window.



Keep all objects a safe distance from the

window.

CAUTION!

2

62

GETTING TO KNOW YOUR VEHICLE



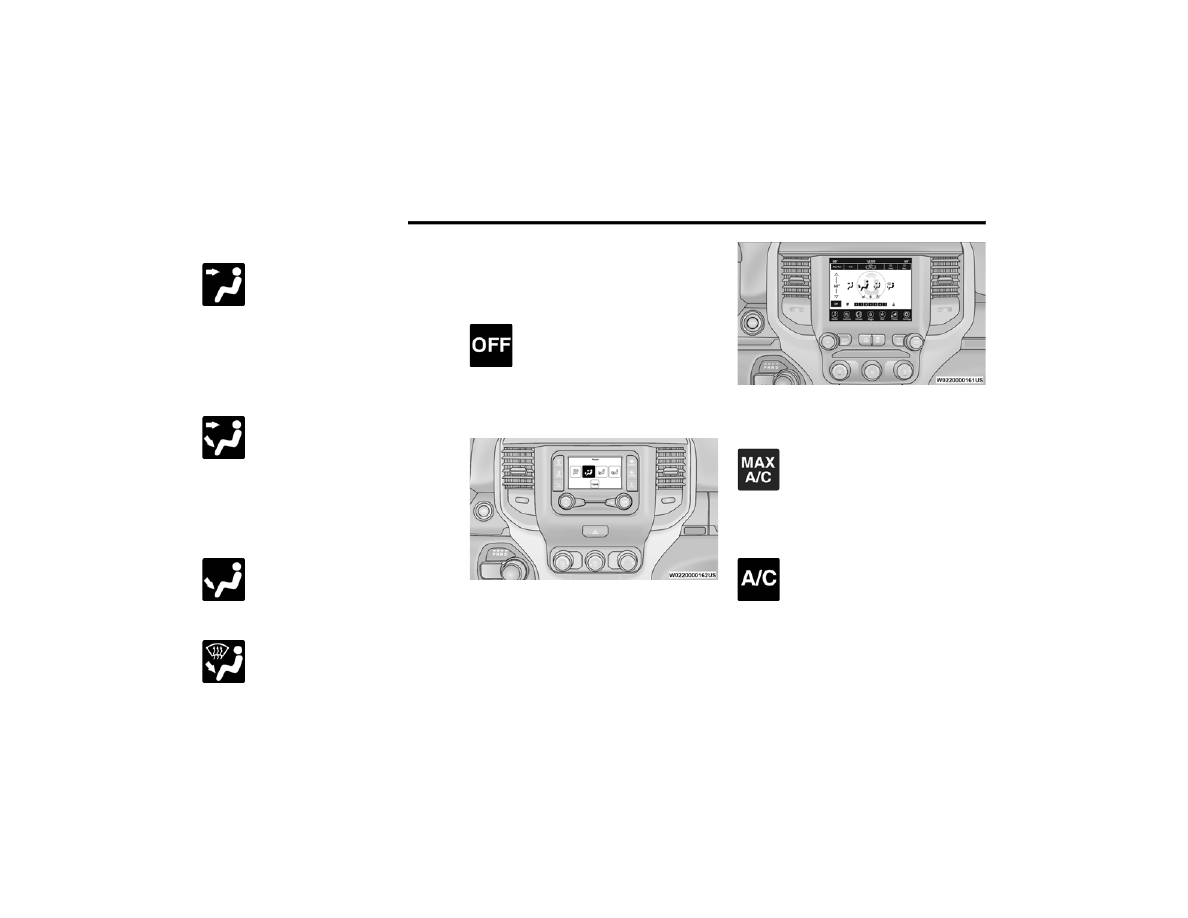

Panel Mode

Air comes from the outlets in the

instrument panel. Each of these outlets

can be individually adjusted to direct the

flow of air. The air vanes of the center

outlets and outboard outlets can be moved up and

down or side to side to regulate airflow direction.

There is a shut-off wheel located below the air

vanes to shut off or adjust the amount of airflow

from these outlets.

Bi-Level Mode

Air comes from the instrument panel

outlets and floor outlets. A slight amount

of air is directed through the defrost and

side window demister outlets.

NOTE:

Bi-Level mode is designed under comfort condi

-

tions to provide cooler air out of the panel outlets

and warmer air from the floor outlets.

Floor Mode

Air comes from the floor outlets. A slight

amount of air is directed through the

defrost and side window demister

outlets.

Mix Mode

Air is directed through the floor, defrost,

and side window demister outlets. This

setting works best in cold or snowy

conditions that require extra heat to the

windshield. This setting is good for maintaining

comfort while reducing moisture on the

windshield.

Climate Control OFF Button

Press and release the OFF button on the

touchscreen, or push the OFF button on

the faceplate (if equipped) to turn the

Climate Control system on/off.

M

ANUAL

 C

LIMATE

 C

ONTROL



D

ESCRIPTIONS

 A

ND

 F

UNCTIONS



Uconnect 3 With 5-inch Display Manual Temperature

Controls

Uconnect 5 With 8.4-inch Display Manual Temperature

Controls

MAX A/C Setting

Set the temperature control knob to the

MAX A/C setting to change the current

setting to the coldest output of air.

Moving the temperature control knob

away from the MAX A/C setting causes the MAX

A/C operation to exit.

A/C Button

Push the A/C button to engage the Air

Conditioning (A/C). The A/C indicator

illuminates when A/C is on.

GETTING TO KNOW YOUR VEHICLE

63

Recirculation Button

Push the Recirculation button to change

the system between recirculation mode

and outside air mode. The Recirculation

indicator and the A/C indicator illuminate

when the Recirculation button is pressed.

Recirculation can be used when outside

conditions, such as smoke, odors, dust, or

humidity are present. Recirculation can be used in

all modes except for Defrost. Recirculation may be

unavailable if conditions exist that could create

fogging on the inside of the windshield. The A/C

can be deselected manually without disturbing the

mode control selection. Continuous use of the

Recirculation mode may make the inside air stuffy

and window fogging may occur. Extended use of

this mode is not recommended.
On vehicles equipped with Manual Climate

controls, the Recirculation mode is not allowed in

Defrost mode to improve window clearing

operation. Recirculation is disabled automatically

if this mode is selected. Attempting to use

Recirculation while in this mode causes the LED in

the control button to blink and then turn off.

Front Defrost Setting

Turn the mode control knob to the Front

Defrost mode setting. Air comes from the

windshield and side window demist

outlets. When the defrost button is

selected, the blower level may increase. Use

Defrost mode with maximum temperature settings

for best windshield and side window defrosting

and defogging.

Rear Defrost Button

Push and release the Rear Defrost

Control button to turn on the rear window

defroster and the heated outside mirrors

(if equipped). The Rear Defrost indicator

illuminates when the rear window defroster is on.

The rear window defroster automatically turns off

after 10 minutes.

Temperature Control

Temperature Control regulates the temperature of

the air forced through the climate system.

The temperature increases as you turn

the temperature control knob clockwise.

The temperature decreases as you turn

the temperature control knob

counterclockwise.

Blower Control

Blower Control regulates the amount of

air forced through the climate control

system. There are seven blower speeds

available. The blower speed increases as

you turn the blower control knob clockwise from

the lowest blower setting. The blower speed

decreases as you turn the blower control knob

counterclockwise.

Mode Control

Turn the mode control knob to adjust

airflow distribution. The airflow

distribution mode can be adjusted so air

comes from the instrument panel

outlets, floor outlets, defrost outlets and demist

outlets.

CAUTION!

Failure to follow these cautions can cause

damage to the heating elements:



Use care when washing the inside of the rear

window. Do not use abrasive window cleaners

on the interior surface of the window. Use a

soft cloth and a mild washing solution, wiping

parallel to the heating elements. Labels can

be peeled off after soaking with warm water.



Do not use scrapers, sharp instruments, or

abrasive window cleaners on the interior

surface of the window.



Keep all objects a safe distance from the

window.

2

64

GETTING TO KNOW YOUR VEHICLE



Panel Mode

Air comes from the outlets in the

instrument panel. Each of these outlets

can be individually adjusted to direct the

flow of air. The air vanes of the center

outlets and outboard outlets can be moved up and

down or side to side to regulate airflow direction.

There is a shut-off wheel located below the air

vanes to shut off or adjust the amount of airflow

from these outlets.

Bi-Level Mode

Air comes from the instrument panel

outlets and floor outlets. A slight amount

of air is directed through the defrost and

side window demister outlets.

NOTE:

Bi-Level mode is designed under comfort condi

-

tions to provide cooler air out of the panel outlets

and warmer air from the floor outlets.

Floor Mode

Air comes from the floor outlets. A slight

amount of air is directed through the

defrost and side window demister

outlets.

Mix Mode

Air is directed through the floor, defrost,

and side window demister outlets. This

setting works best in cold or snowy

conditions that require extra heat to the

windshield. This setting is good for maintaining

comfort while reducing moisture on the

windshield.

A

UTOMATIC

 T

EMPERATURE

 C

ONTROL



(ATC)

Automatic Operation

1. Push the AUTO button on the faceplate, or the

AUTO button on the touchscreen on the

Automatic Temperature Control (ATC) Panel.

2. Next, adjust the temperature you would like

the system to maintain by adjusting the driver

and passenger temperature control buttons.

Once the desired temperature is displayed, the

system will achieve and automatically

maintain that comfort level.

3. When the system is set up for your comfort

level, it is not necessary to change the

settings. You will experience the greatest

efficiency by simply allowing the system to

function automatically.

NOTE:



It is not necessary to move the temperature

settings for cold or hot vehicles. The system

automatically adjusts the temperature, mode,

and blower speed to provide comfort as quickly

as possible.



The temperature can be displayed in U.S. or

Metric units by selecting the U.S./Metric

customer-programmable feature within the

Uconnect Settings

Ú

page 232.

To provide you with maximum comfort in the

Automatic mode during cold start-ups, the blower

fan will remain on low until the engine warms up.

The blower will increase in speed and transition

into Auto mode.

Manual Operation Override

This system offers a full complement of manual

override features. The AUTO symbol in the front

ATC display will be turned off when the system is

being used in the manual mode.

C

LIMATE

 V

OICE

 R

ECOGNITION

 —

I

F

 E

QUIPPED

Adjust vehicle temperatures hands-free and keep

everyone comfortable while you keep moving ahead.
Push the VR button on the steering wheel. After the

beep, say one of the following commands:



“Set driver temperature to 70 degrees”



“Set passenger temperature to 70 degrees”

Did you know: Voice Command for Climate may

only be used to adjust the interior temperature of

your vehicle. Voice Command will not work to

adjust the heated seats or steering wheel if

equipped.

GETTING TO KNOW YOUR VEHICLE

65

O

PERATING

 T

IPS



Refer to the chart at the end of this section for

suggested control settings for various weather

conditions.

Summer Operation

The engine cooling system must be protected with

a high-quality antifreeze coolant to provide proper

corrosion protection and to protect against engine

overheating. OAT coolant (conforming to

MS.90032) is recommended.

Winter Operation

To ensure the best possible heater and defroster

performance, make sure the engine cooling

system is functioning properly and the proper

amount, type, and concentration of coolant is

used. Use of the Air Recirculation mode during

Winter months is not recommended, because it

may cause window fogging.

Vacation/Storage

For information on maintaining the Climate Control

system when the vehicle is being stored for an

extended period of time, see

Ú

page 427.

Window Fogging

Vehicle windows tend to fog on the inside in mild,

rainy, and/or humid weather. To clear the

windows, select Defrost or Mix mode and increase

the front blower speed. Do not use the

Recirculation mode without A/C for long periods,

as fogging may occur.

Outside Air Intake

Make sure the air intake, located directly in front of

the windshield, is free of obstructions, such as

leaves. Leaves collected in the air intake may

reduce airflow, and if they enter the air distribution

box, they could plug the water drains. In Winter

months, make sure the air intake is clear of ice,

slush, and snow.

Cabin Air Filter

The Climate Control system filters out dust and

pollen from the air. Contact an authorized dealer to

service your cabin air filter, and to have it replaced

when needed.

Operating Tips Chart

WEATHER

CONTROL SETTINGS



Hot Weather And

Vehicle Interior Is Very

Hot

Set the mode control to

 (Panel Mode),



(A/C) on, and blower

on high. Roll down the

windows for a minute

to flush out the hot air.

Adjust the controls as

needed to achieve

comfort.

Warm Weather

Turn

 (A/C) on and

set the mode control to

 (Panel Mode).

Cool Sunny

Operate in   (Bi-Level

Mode).

Cool & Humid

Conditions

Set the mode control to

 (Mix Mode) and

turn

 (A/C) on to

keep windows clear.

Cold Weather

Set the mode control to

 (Floor Mode). If

windshield fogging

starts to occur, move

the control to

 (Mix

Mode).

2

66

GETTING TO KNOW YOUR VEHICLE



INTERIOR STORAGE AND EQUIPMENT

S

TORAGE

Glove Compartment

The glove compartment is located on the

passenger side of the instrument panel and

features both an upper and lower storage area.

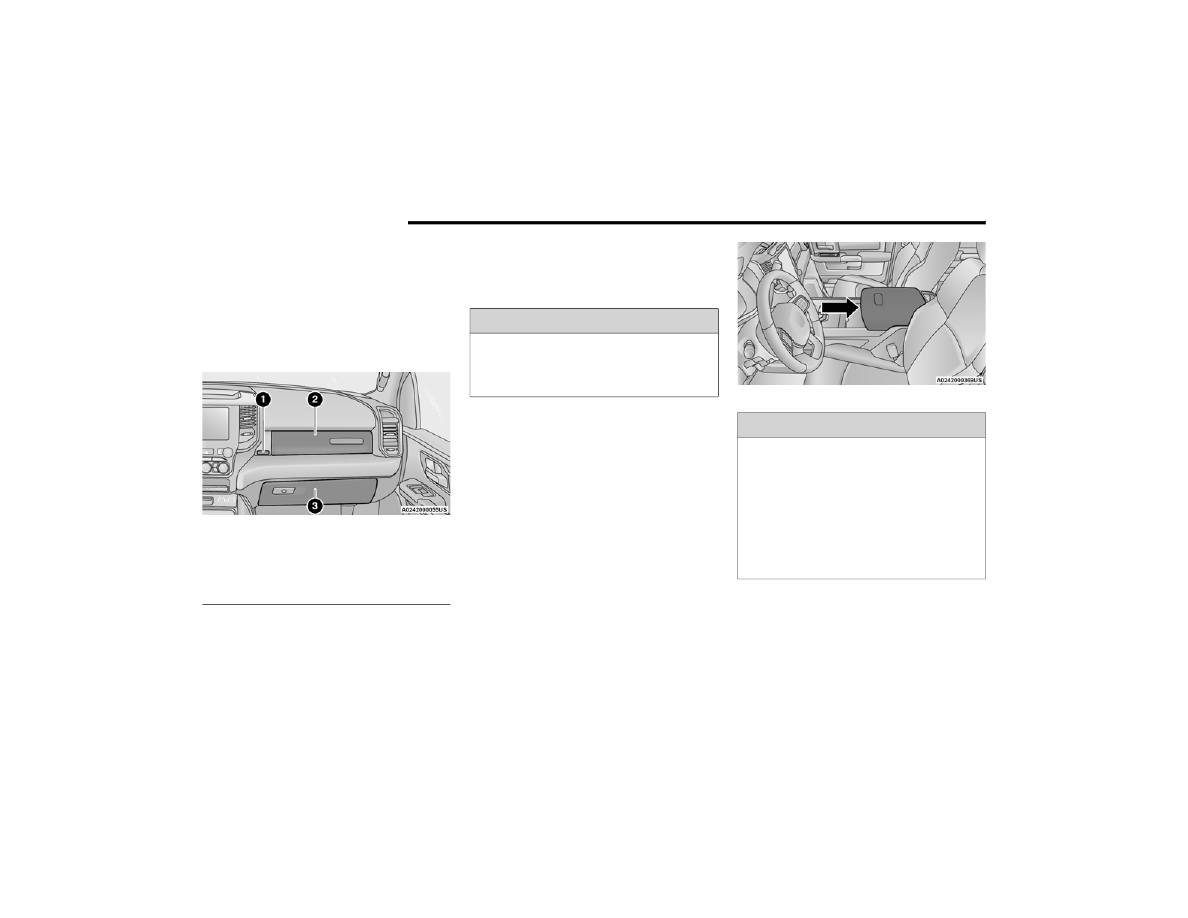

Glove Compartment

If equipped with a covered upper glove

compartment, push the release button to open.
To open the lower glove compartment, pull the

release handle.

Door Storage

Front Door Storage — If Equipped
Storage areas are located in the door trim panels.
Rear Door Storage — If Equipped
Storage compartments are located in both the

driver and passenger rear door trim panels.

Center Storage Compartment —

If Equipped

The center storage compartment is located

between the driver and passenger seats. The

storage compartment provides an armrest and

contains both an upper and lower storage area.

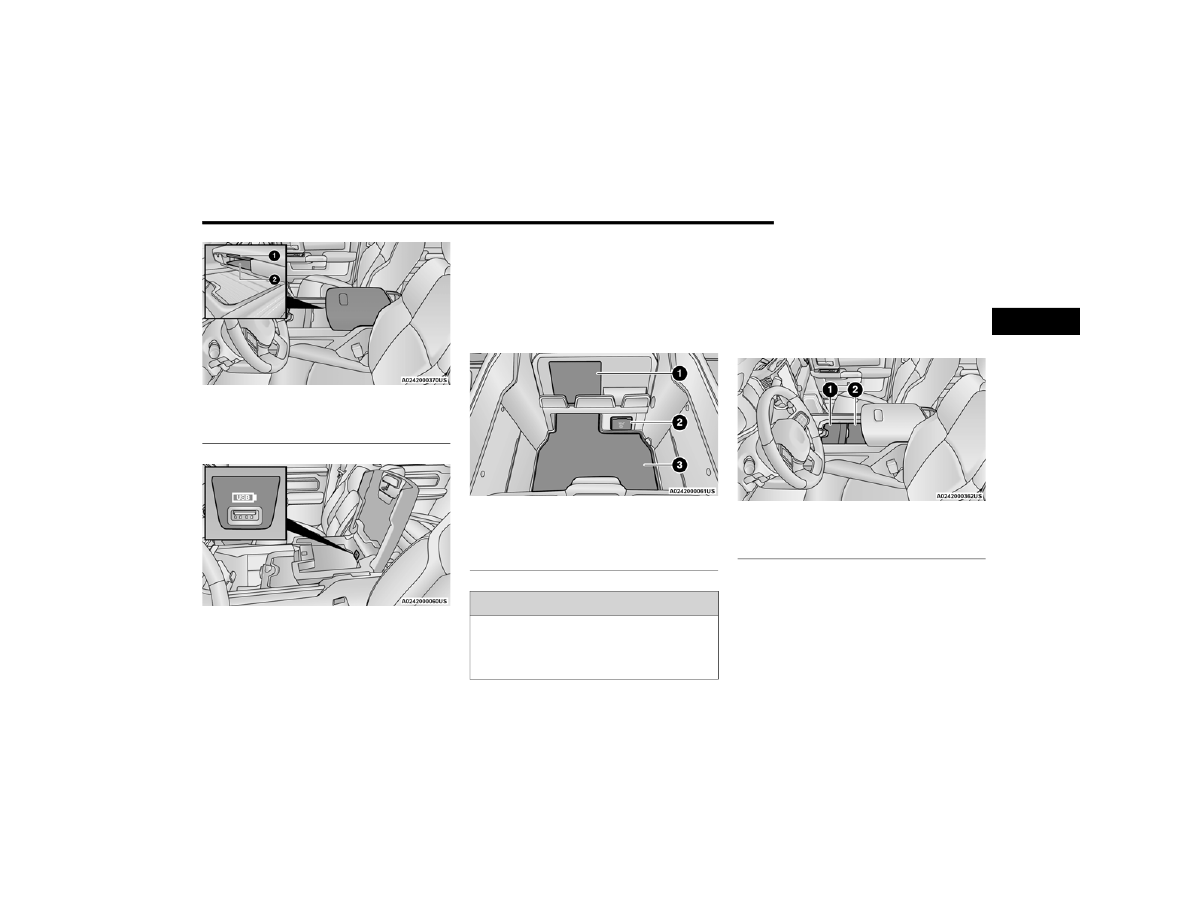

Center Storage Compartment

Pull the upper handle on the front of the armrest to

raise the cover. The upper storage area contains a

USB port located that can be used to power small

electrical devices.

1 — Upper Glove Compartment Release Button

(If Equipped)
2 — Upper Glove Compartment
3 — Lower Glove Compartment

WARNING!

Do not operate this vehicle with a glove

compartment in the open position. Driving with

the glove compartment open may result in injury

in a collision.

WARNING!



This armrest is not a seat. Anyone seated on

the armrest could be seriously injured during

vehicle operation, or a collision.



In a collision, the latch may open if the total

weight of the items stored exceeds about

10 lb (4.5 kg). These items could be thrown

about endangering occupants of the vehicle.

Items stored should not exceed a total of 10 lb

(4.5 kg).

GETTING TO KNOW YOUR VEHICLE

67

Center Storage Compartment

USB Port

With the upper lid closed, pull the lower handle to

open the lower storage bin. The lower bin contains

a power inverter. There is also a fill line located

along the rear inside wall of the lower bin. Contents

above the fill line may interfere with cupholder

placement if equipped with a premium center

console.

Forward Portion Of Lower Storage Bin

Premium Center Console — If Equipped
The premium center console is equipped with two

front storage bins located in front of the center

storage compartment. These storage bins may be

equipped with tandem doors. Push the front bin to

access the cupholders, or push the rear bin to

access the coin holder/small storage bin.

Center Console Tandem Doors— If Equipped

1 — Upper Console Handle
2 — Lower Console Handle

1 — Wireless Charging Pad
2 — Power Inverter
3 — Storage Area

WARNING!

Do not operate this vehicle with a console

compartment lid in the open position. Driving

with the console compartment lid open may

result in injury in a collision.

1 — Push Front Bin Access
2 — Push Rear Bin Access

2

68

GETTING TO KNOW YOUR VEHICLE



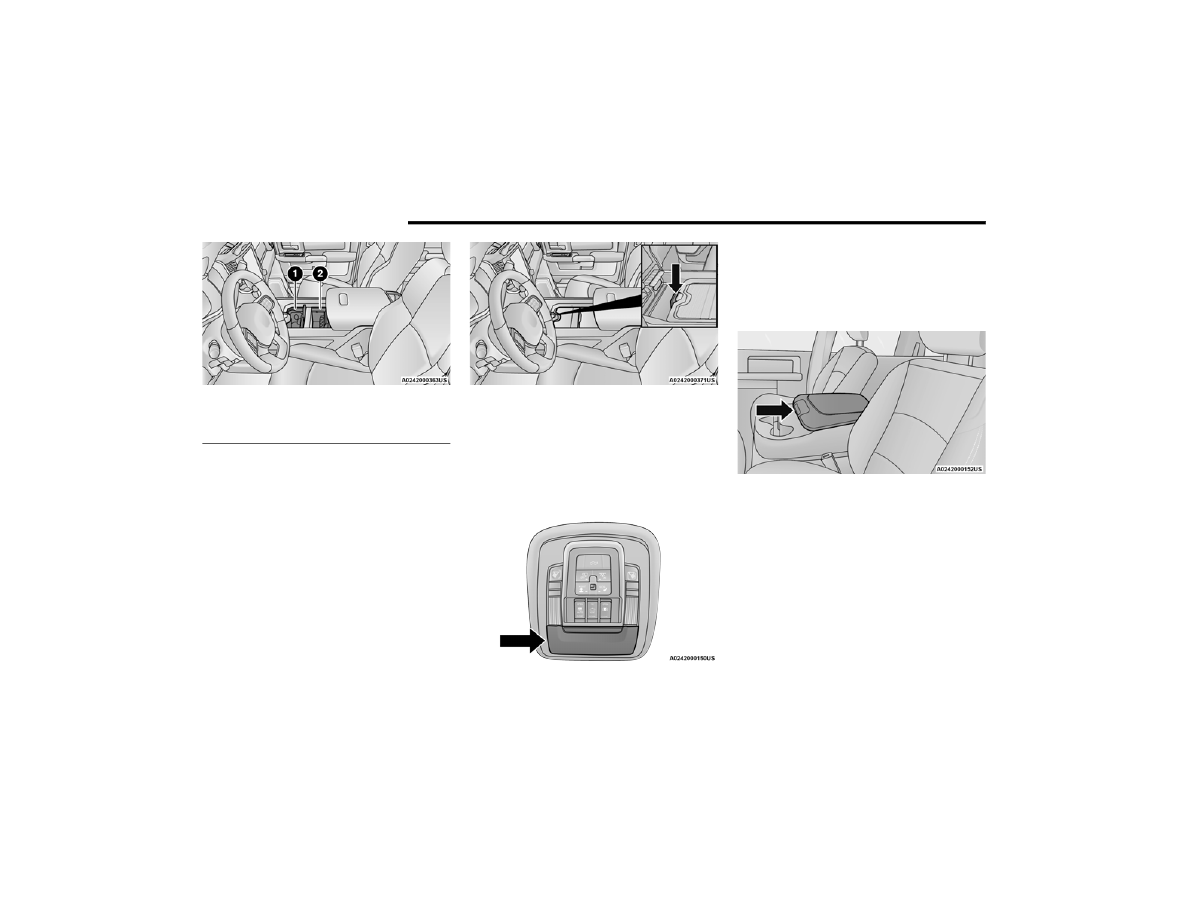

Tandem Doors Open Position

Push the release button at the front of the

cupholder bin to slide tray rearward to access the

front lower storage bin, or forward to access the

rear lower storage bin.

Push Release Button To Slide Tray

Overhead Sunglass Storage

At the front of the overhead console, a

compartment is provided for the storage of one

pair of sunglasses.
From the closed position, push the door latch to

open the compartment.

Overhead Sunglass Door

Front Bench Seat Storage — If Equipped

If your vehicle is equipped with a front bench seat,

storage can be found by folding down the center

seatback. A console storage area and cupholders

are available.

Front Bench Seat Storage Location

With the seatback in the upright position, lift the

center seat bottom to access additional storage

underneath the seat.
The console storage contains a USB port that can

be used to power small electrical devices.

1 — Front Bin Open
2 — Rear Bin Open

GETTING TO KNOW YOUR VEHICLE

69

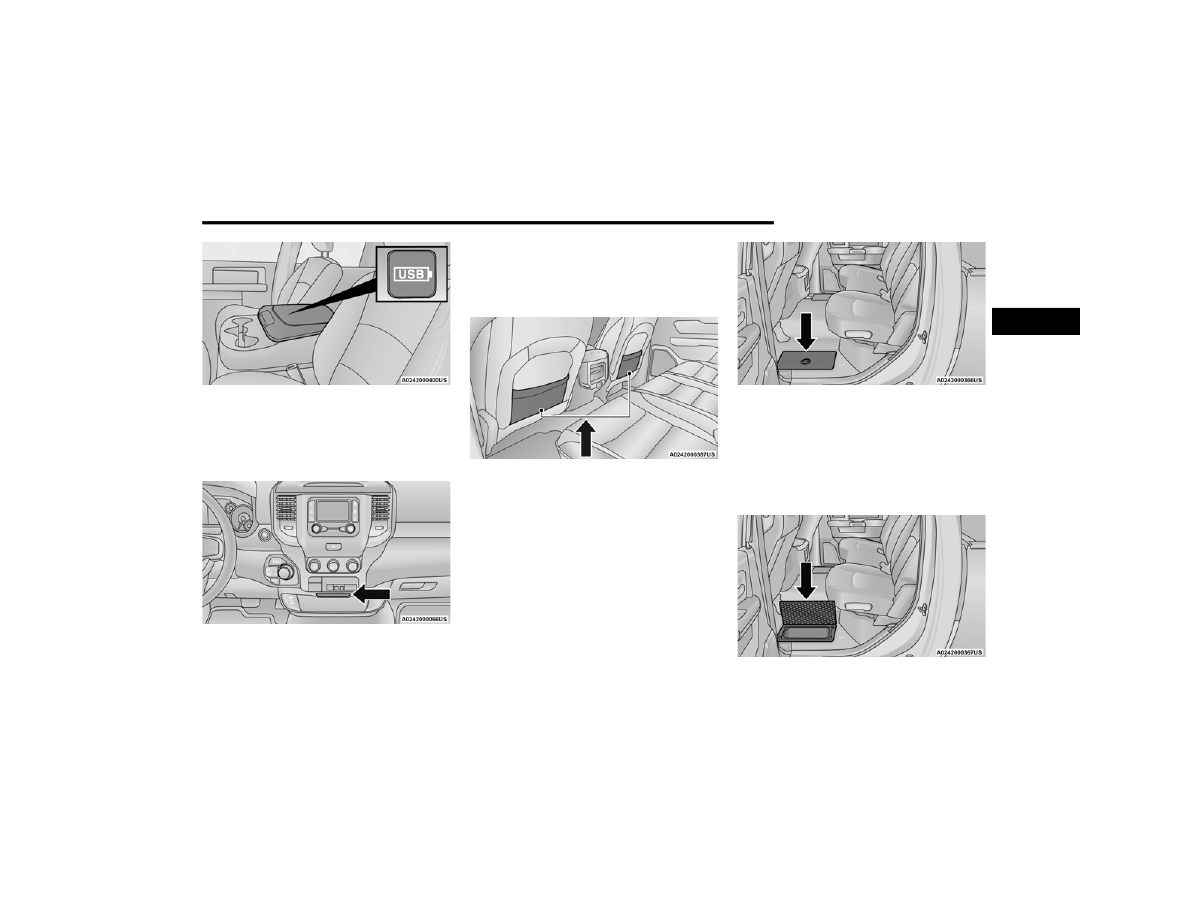

Bench Seat Storage USB Port

There is a storage drawer located in the lower

center of the instrument panel. It can be released

by pushing the access button above it. Pull drawer

outward to the fully open position.

Storage Drawer Access Button

Seatback Storage — If Equipped

Located in the back of both the driver and

passenger front seats are pockets that can be

used for storage.

Seatback Storage

Second Row In-Floor Storage Bin —

If Equipped

In-floor storage bins are located in front of the

second row seats and can be used for extra

storage. The storage bins have removable liners

that can be easily removed for cleaning.

In-Floor Storage Bin And Latch

To open in-floor storage bin, remove the floor mat

(if equipped), and lift upward on the handle of the

latch and open the lid.
NOTE:

The front seat may have to be moved forward to

fully open the lid.

Opened Storage Bin

2

70

GETTING TO KNOW YOUR VEHICLE



Storage Bin (Regular Cab)

The storage bin is located behind the front seats

and runs the length of the cab.

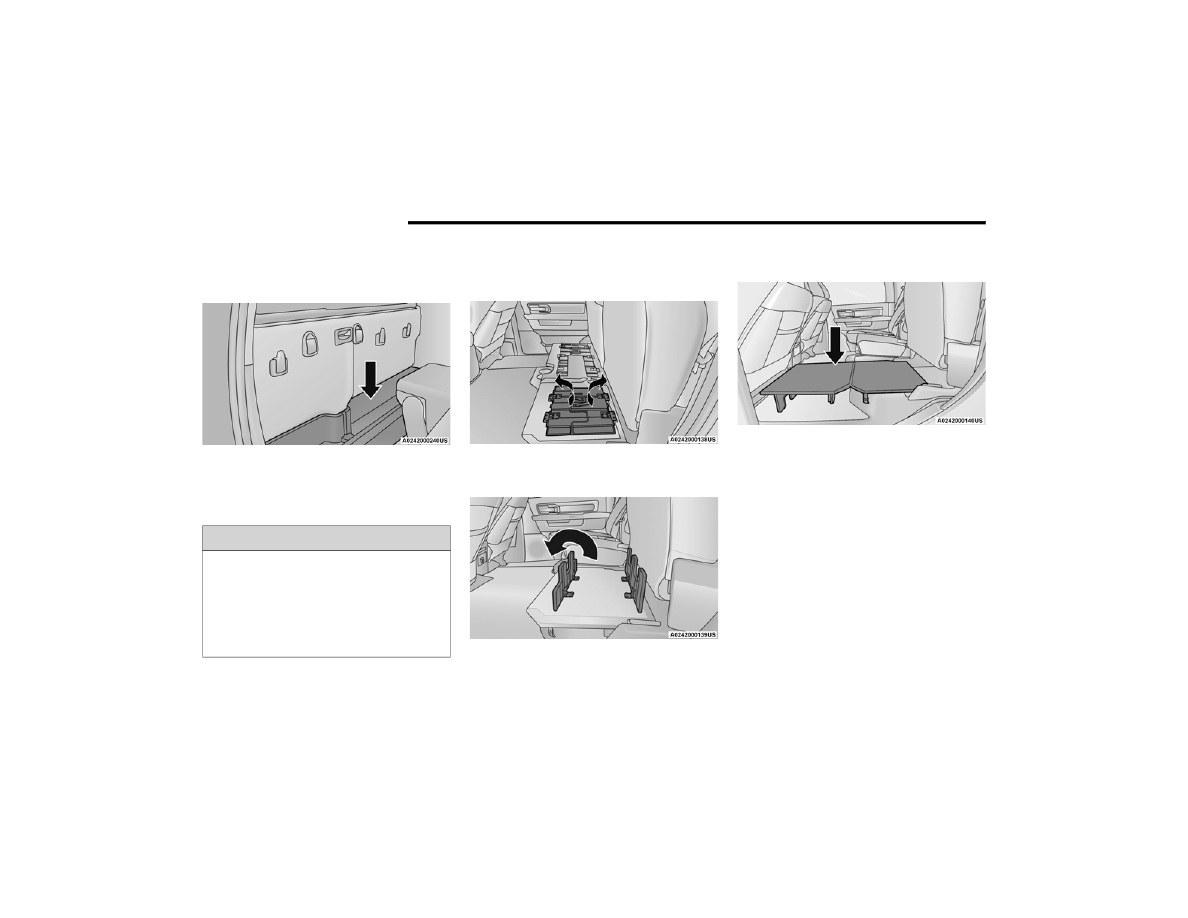

Storage Bin

Fold Flat Load Floor — If Equipped

Crew Cab models with a 60/40 rear seat may be

equipped with a folding load floor.

Unfolding The Load Floor/Crew Cab
1. Lift the 60/40 seat cushion(s) to the upward

position.

Load Floor Legs In Stowed Position

2. Unfold both the legs using the straps.

Load Floor Legs In Opened Position

3. Lift the front panel until the load floor unfolds

into position.

Load Floor In Open Position

4. Reverse the procedure to store the load floor.

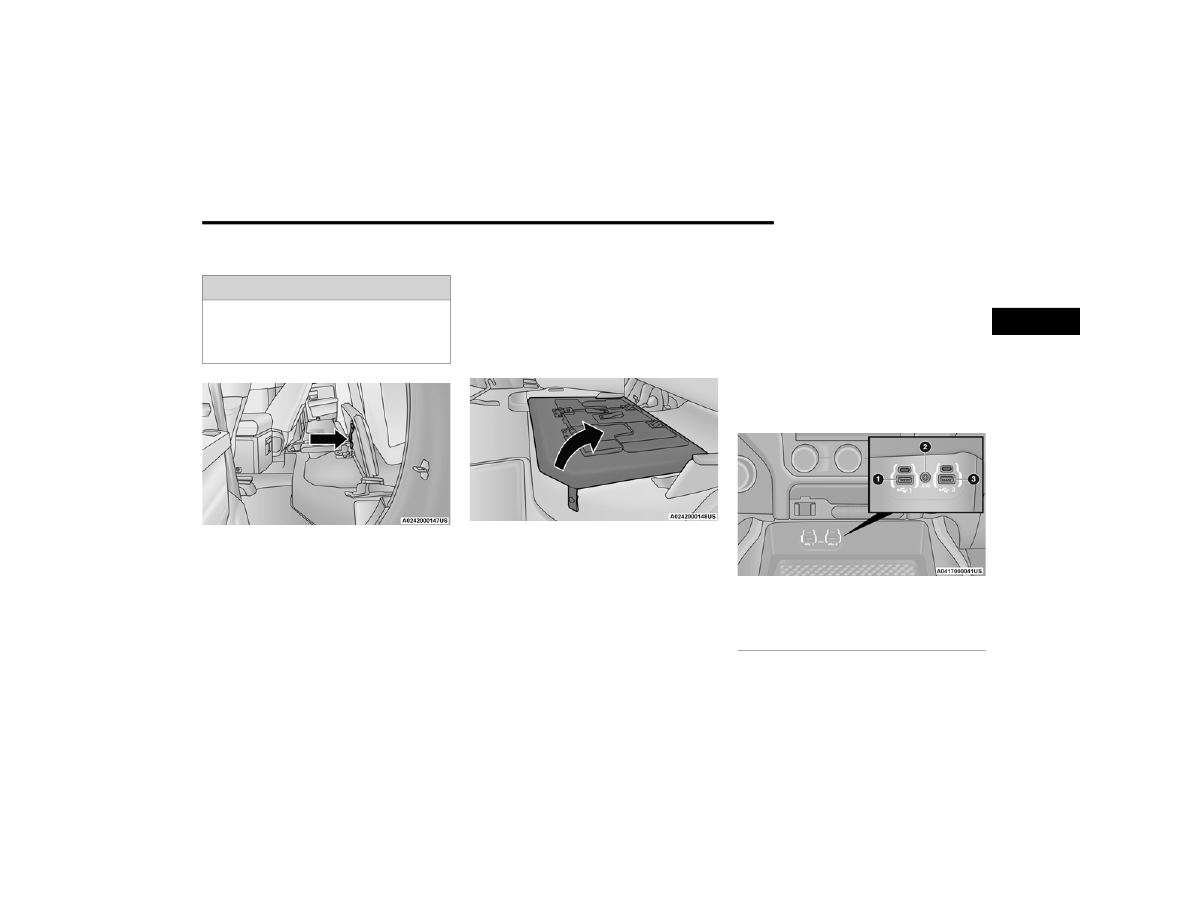

Positioning The Load Floor For Storage Access

Under The Seat
1. Lift the 60/40 seat cushion(s) to the upward

position.

2. Unsnap the securing snap located at either

side of the load floor.

WARNING!

Do not operate the vehicle with loose items

stored on the load floor. While driving or in an

accident you may experience abrupt stopping,

rapid acceleration, or sharp turns. Loose objects

stored on the load floor may move around with

force and strike occupants, resulting in serious

or fatal injury.

GETTING TO KNOW YOUR VEHICLE

71

3. Lift the load floor up to access storage under

the load floor.

Load Floor Securing Straps/Crew Cab

4. Reverse the procedure to put the load floor

back in the secured down position before you

operate the vehicle.

Below Rear Seat Storage (Crew Cab)

The Crew Cab models provide additional storage

under the rear seats. Lift the seats to access the

storage compartment.
If equipped with a fold flat load floor, unsnap the

securing snap located at either side of the load

floor and lift upward on the fold flat lid to open the

storage compartments

Ú

page 70.

Crew Cab Storage

USB/AUX C

ONTROL



Located on the center stack, just below the

instrument panel, is the main media hub. There

are four total USB ports: Two Mini-USBs (Type C)

and two Standard USBs (Type A). There is also an

AUX port located in the middle of the USB ports.
Plugging in a smartphone device to a USB port may

activate Android Auto™ or Apple CarPlay®

features, if equipped. For further information, refer

to “Android Auto™” or “Apple CarPlay®” in the

Owner’s Manual Supplement.
NOTE:

Two devices can be plugged in at the same time,

and both ports will provide charging capabilities.

Only one port can transfer data to the system at a

time. A pop-up will appear and allow you to select

the device transferring data.
For example, if a device is plugged into the Type A

USB port and another device is plugged into the

Type C USB port, a message will appear and allow

you to select which device to use.

Center Stack USB/AUX Media Hub

WARNING!

Do not drive with the load floor in the up

position. When stopping fast or in an accident,

the load floor could move to the down position

causing serious injury.

1 — Standard USB Type A Port #1
2 — AUX Port
3 — Standard USB Type A Port #2

2

72

GETTING TO KNOW YOUR VEHICLE



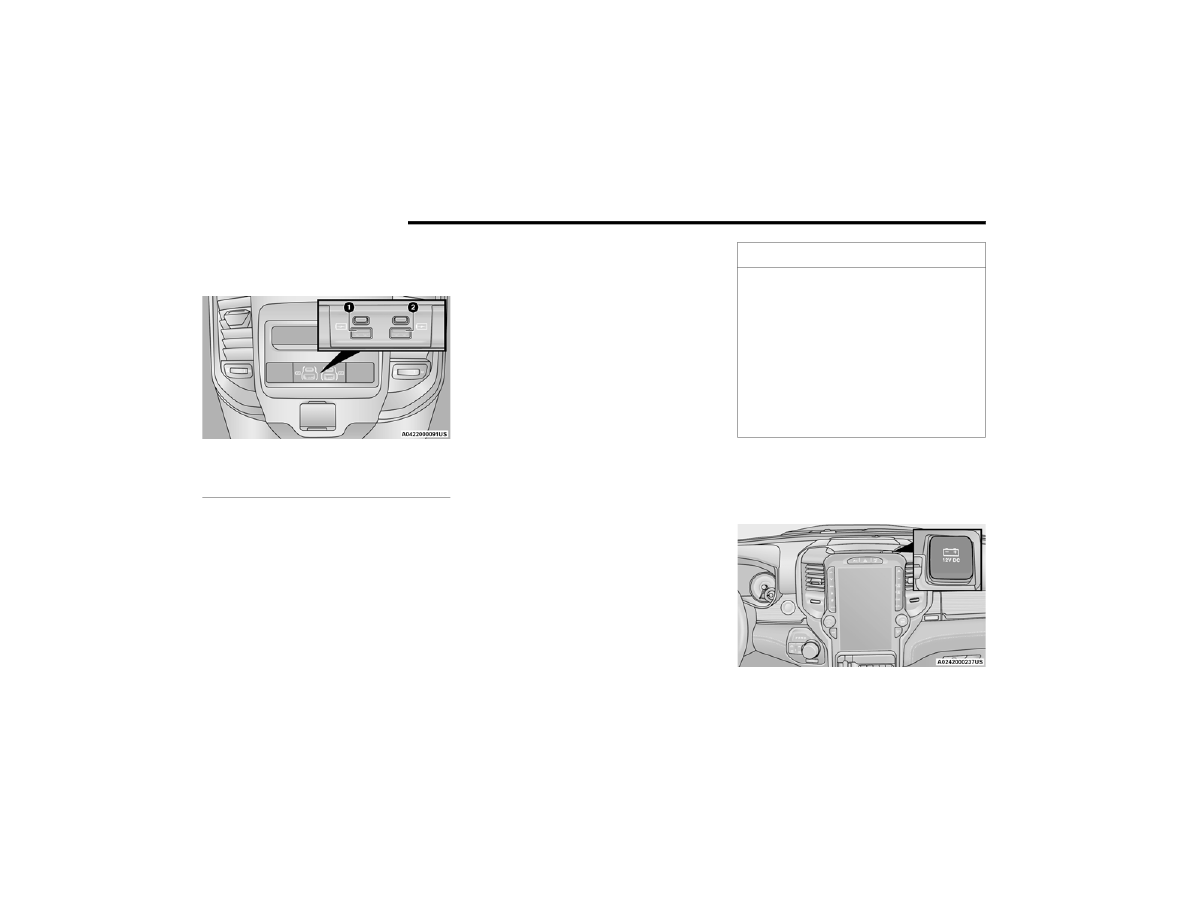

The third and fourth USB ports are located behind

the center console, above the power inverter.

These USB ports are charge only.

Rear Center Console Mini-USB (Type C) USB Ports

Applicable to only Uconnect 5/5 NAV With 8.4-inch

Display and Uconnect 5 NAV With 12-inch Display

radios: different scenarios are listed below when a

non-phone device is plugged into the smaller and

larger USB ports, and when a phone device is

plugged into the smaller and larger USB ports:



“A new device is now connected. Previous

connection was lost”.



“(Phone Name) now connected. Previous

connection was lost”.



“Another device is in use through the same USB

port. Please disconnect the first device to use

the second device”.

NOTE:

Charge unsupported devices with the Charge Only

USB ports. If an unsupported device is plugged into

a Media USB port, a message will display on the

touchscreen that the device is not supported by

the system.
Plugging in a phone or another USB device may

cause the connection to a previous device to be

lost.
For further information, refer to the Uconnect

Owner’s Manual Supplement or visit

UconnectPhone.com.

E

LECTRICAL

 P

OWER

 O

UTLETS



The auxiliary 12 Volt (13 Amp) power outlet can

provide power for in-cab accessories designed for

use with the standard “cigar lighter” style plug. The

12 Volt power outlets and 5 Volt (2.5 Amp) USB

port (Charge Only) have a cap attached to the

outlet indicating “12 V DC”, together with either a

key symbol, battery symbol, or USB symbol.
A key symbol indicates that the key must be in the

ON/RUN or ACC position for the outlet to provide

power. The battery symbol indicates that the outlet

is connected to the battery, and can provide power

at all times.

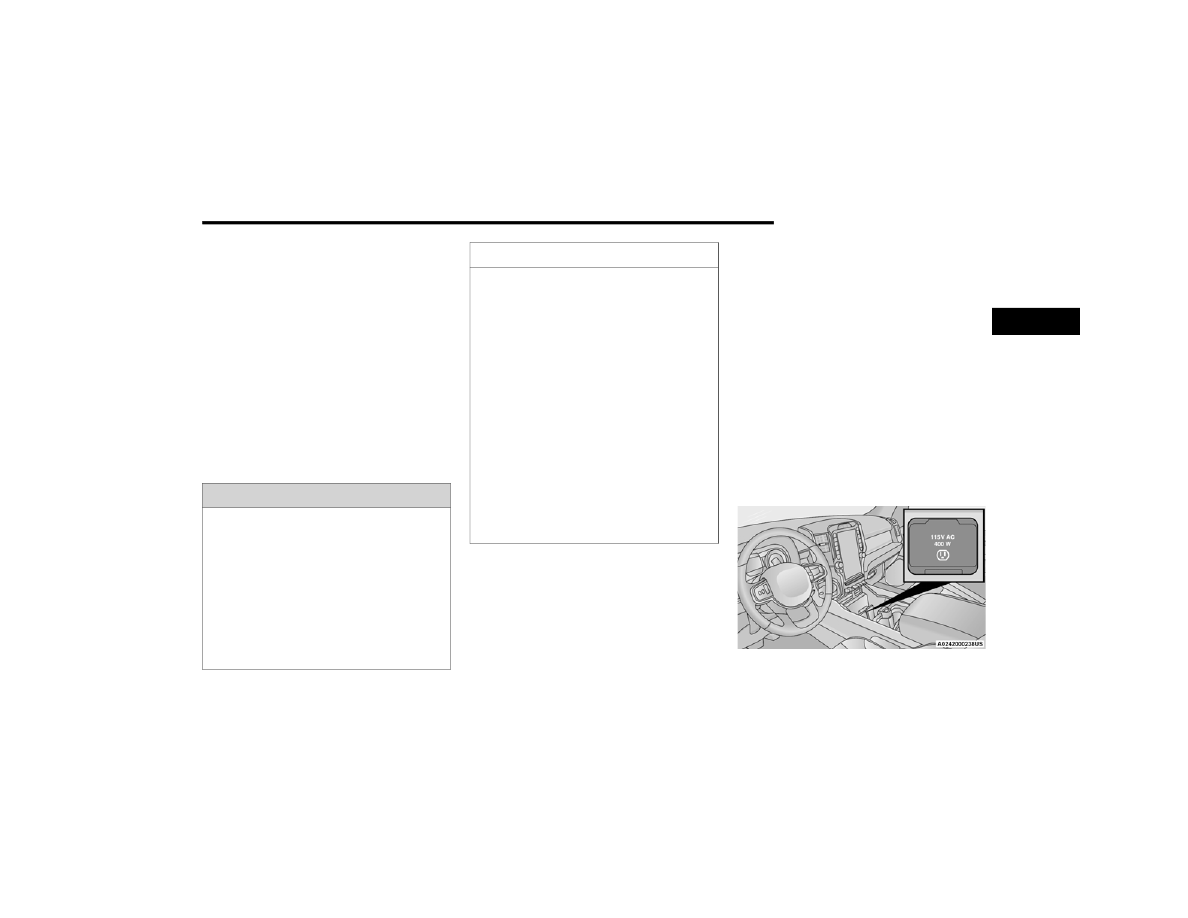

An auxiliary power outlet can be found in the tray

on top of the center stack. This power outlet works

when the ignition is in the ON/RUN, ACC, or OFF

position.

Power Outlet — Top Of Center Stack

1 — Rear Charge Only USB Ports 1
2 — Rear Charge Only USB Ports 2

CAUTION!



Do not exceed the maximum power of

160 Watts (13 Amps) at 12 Volts. If the

160 Watts (13 Amps) power rating is

exceeded, the fuse protecting the system will

need to be replaced.



Power outlets are designed for accessory

plugs only. Do not insert any other object in

the power outlets as this will damage the

outlet and blow the fuse. Improper use of the

power outlet can cause damage not covered

by your New Vehicle Limited Warranty.

GETTING TO KNOW YOUR VEHICLE

73

Power Outlet Fuse Locations:



F104 Fuse 20 A Yellow UCI Port/ USB Rear

Center Console



F90 Fuse 20 A Yellow Instrument Panel Power

Outlet Battery Fed (If Equipped)



F91 Fuse 20 A Yellow Instrument Panel Power

Outlet Ignition Fed (If Equipped)



F93 Fuse 20 A Yellow Cigar Lighter/ Instrument

Panel Power Outlet (If Equipped)

When the vehicle is turned off, be sure to unplug

any equipment as to not drain the battery of the

vehicle. All accessories connected to the outlet(s)

should be removed or turned off when the vehicle

is not in use to protect the battery against

discharge.

P

OWER

 I

NVERTER

 — I

F

 E

QUIPPED



Interior Power Inverters
If equipped, 115 Volt (400 Watts maximum) power

inverters may be located inside the vehicle. These

inverters can power cellular phones, electronics

and other low power devices requiring power up to

400 Watts. Certain video game consoles exceed

this power limit, as will most power tools.
All power inverters are designed with built-in

overload protection. If the power rating of 400 Watts

is exceeded, the power inverter shuts down. Once

the electrical device has been removed from the

outlet the inverter should reset.
The front power inverter is located in center

console toward the right hand side, just under the

Wireless Charging Pad (if equipped).

Center Console Power Inverter Outlet (If Equipped)

WARNING!

To avoid serious injury or death:



Only devices designed for use in this type of

outlet should be inserted into any 12 Volt

outlet.



Do not touch with wet hands.



Close the lid when not in use and while driving

the vehicle.



If this outlet is mishandled, it may cause an

electric shock and failure.

CAUTION!



Many accessories that can be plugged in draw

power from the vehicle's battery, even when

not in use (i.e., cellular phones, etc.). Eventu

-

ally, if plugged in long enough, the vehicle's

battery will discharge sufficiently to degrade

battery life and/or prevent the engine from

starting.



Accessories that draw higher power (i.e.,

coolers, vacuum cleaners, lights, etc.), will

discharge the battery even more quickly. Only

use these intermittently and with greater

caution.



After the use of high power draw accessories,

or long periods of the vehicle not being started

(with accessories still plugged in), the vehicle

must be driven a sufficient length of time to

allow the generator to recharge the vehicle's

battery.

2

74

GETTING TO KNOW YOUR VEHICLE



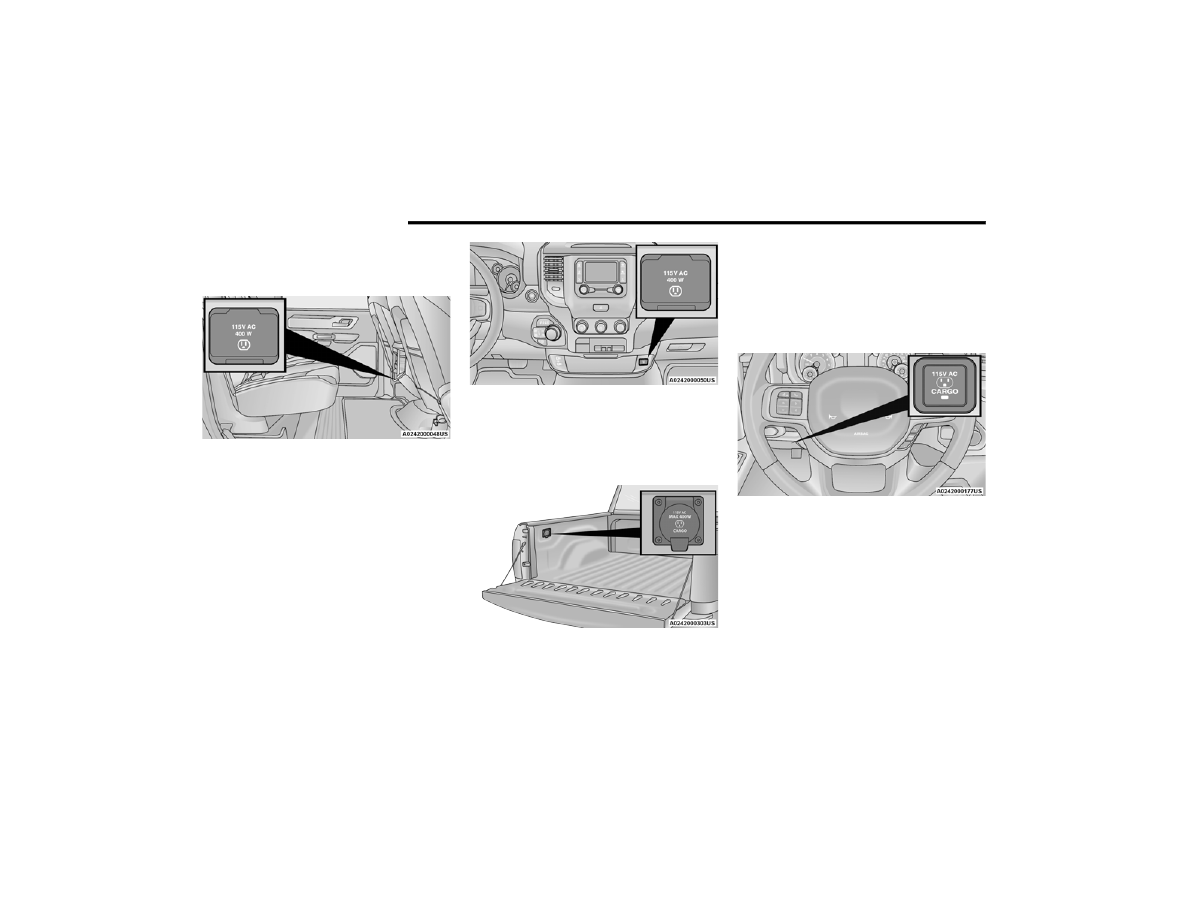

There is also a second 115 Volt (400 Watts

maximum) power inverter located on the rear of

the center console.

Rear Center Console Power Inverter Outlet (If Equipped)

NOTE:

400 Watts is the maximum for the inverter, not

each outlet. If three outlets are in use, 400 Watts

is shared amongst the devices plugged in.
If equipped with a front bench seat, the inverter is

located to the right of the center stack, just below

the climate controls.

Center Stack Power Inverter (If Equipped)

Exterior Power Inverter — If Equipped
Vehicles not equipped with a RamBox may be

equipped with a 115 Volt (400 Watts maximum)

power inverter located just inside the truck bed.

Exterior Power Inverter (If Equipped)

The Instrument Panel Power Inverter switch is only

found on vehicles equipped with an exterior power

inverter. The switch only controls on/off operation

of the power outlet in the truck bed or, if equipped,

the RamBox. It does not control on/off operation of

the power outlets located inside the cabin of the

vehicle.

Instrument Panel Power Inverter Switch

For information on the outlet found inside the

RamBox, see

Ú

page 86.

To turn on the power outlet, simply plug in a device.

The outlet turns off when the device is unplugged.
NOTE:



The power inverter only turns on if the ignition is

in the ACC or ON/RUN position.



Due to built-in overload protection, the power

inverter shuts down if the power rating is

exceeded.

GETTING TO KNOW YOUR VEHICLE

75

W

IRELESS

 C

HARGING

 P

AD

 — I

F



E

QUIPPED



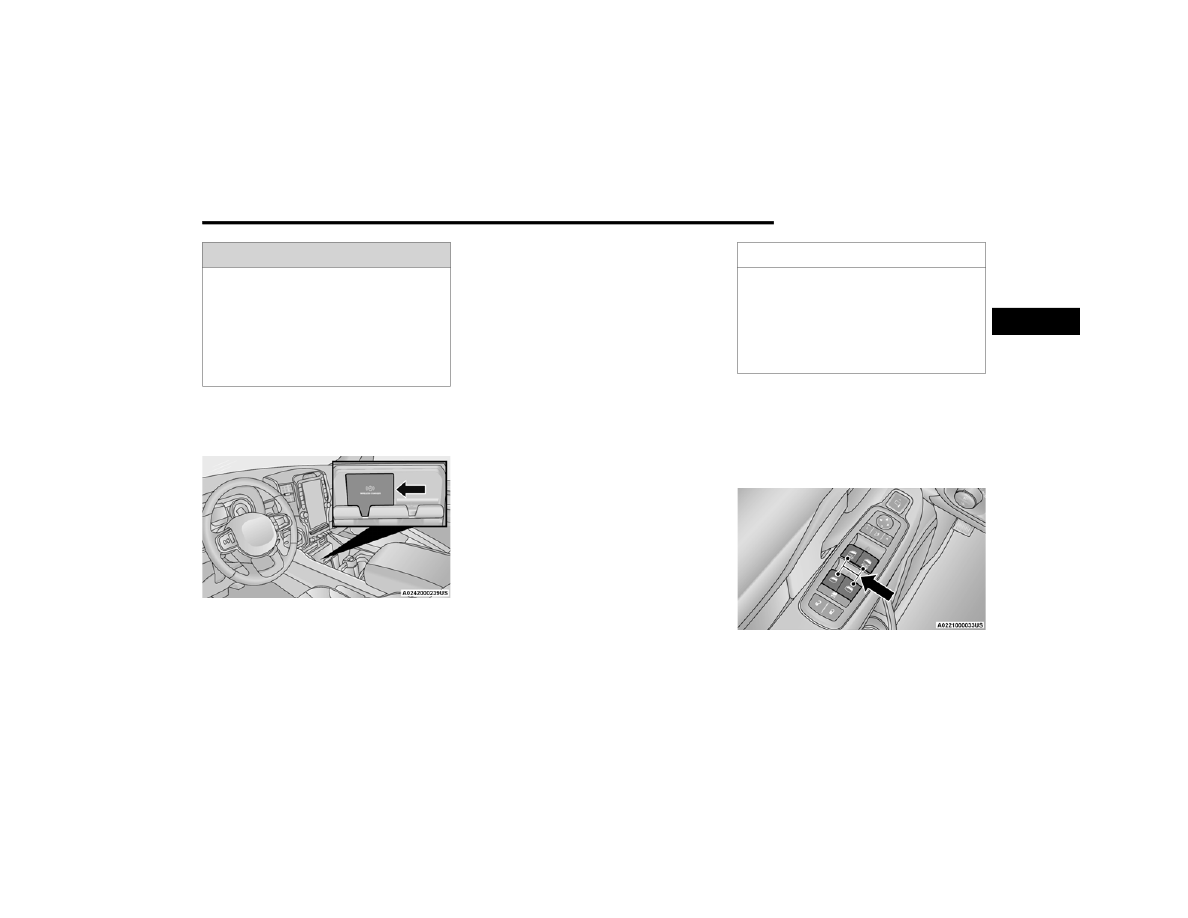

Wireless Charging Pad

Your vehicle may be equipped with a 15W 3A Qi

wireless charging pad located inside of the center

console. This charging pad is designed to

wirelessly charge your Qi enabled mobile phone. Qi

is a standard that uses magnetic induction to

transfer power to your mobile device.
Your mobile phone must be designed for Qi

wireless charging. If the phone is not equipped

with Qi wireless charging functionality, an

aftermarket sleeve or a specialized back plate can

be purchased from your mobile phone provider or

a local electronics retailer. Please see your

phone’s owner’s manual for further information.
The wireless charging pad is equipped with an

anti-slip mat to hold your mobile phone in place

and an LED indicator light.
LED Indicator Status:



No Light: Charging pad is idle or searching for a

device.



Blue Light: Device is detected, and is charging.



Red Light/Flashing: Internal error, or foreign

object is detected.

NOTE:

Using a phone case may interfere with wireless

charging.

WINDOWS

P

OWER

 W

INDOWS



The window controls on the driver's door control all

the door windows.

Power Window Switches

WARNING!

To avoid serious injury or death:



Do not insert any objects into the receptacles.



Do not touch with wet hands.



Close the lid when not in use.



If this outlet is mishandled, it may cause an

electric shock and failure.

CAUTION!

The key fob should not be placed on the

charging pad or within 6 inches (15 cm) of it.

Doing so can cause excessive heat buildup and

damage to the fob. Placing the fob in close

proximity of the charging pad blocks the fob from

being detected by the vehicle and prevents the

vehicle from starting.

2
