GETTING TO KNOW YOUR VEHICLE

75

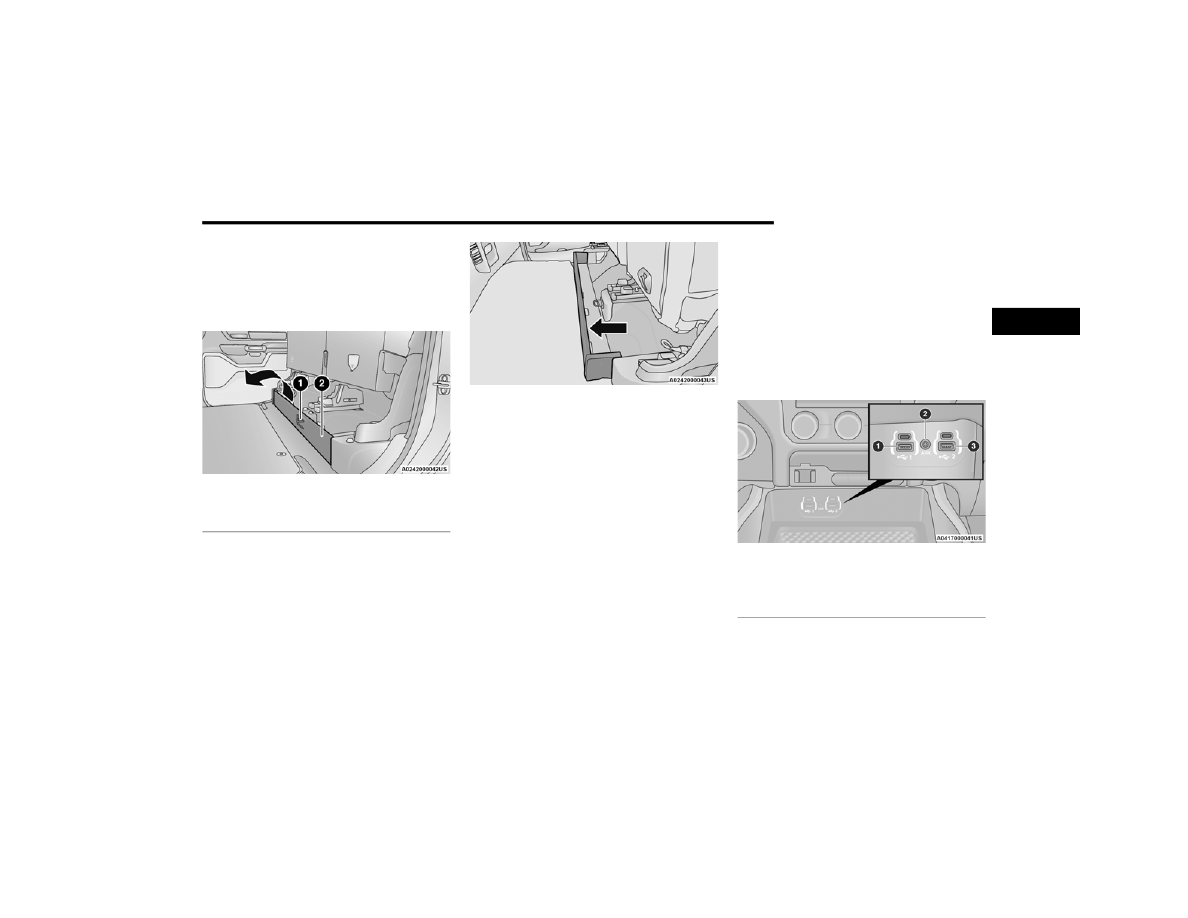

Storage Under Rear Seat — If Equipped

To access the storage under the rear seats,

unlatch the lock mechanism in the center of the

seat base by rotating it to either side, and fold the

front of the seat base forward.

Folding Down Front Of Seat Base

Flip the inside of the base upward into the upright

position, locking into place, creating and extended

storage area.

Fully Extended Storage Area

NOTE:

The rear seats do not need to be folded up to

access this feature.

USB/AUX C

ONTROL



Located on the center stack, just below the

instrument panel, is the main media hub. There

are four total USB ports: Two Mini-USBs (Type C)

and two Standard USBs (Type A). There is also an

AUX port located in the middle of the USB ports.
Plugging in a smartphone device to a USB port may

activate Android Auto™ or Apple CarPlay®

features, if equipped. For further information, refer

to “Android Auto™” or “Apple CarPlay®” in the

Owner’s Manual Supplement.

NOTE:

Two devices can be plugged in at the same time,

and both ports will provide charging capabilities.

Only one port can transfer data to the system at a

time. A pop-up will appear and allow you to select

the device transferring data.
For example, if a device is plugged into the Type A

USB port and another device is plugged into the

Type C USB port, a message will appear and allow

you to select which device to use.

Center Stack USB/AUX Media Hub

1 — Lock Mechanism
2 — Front Of Seat Base

1 — Standard USB Type A Port #1
2 — AUX Port
3 — Standard USB Type A Port #2

2

76

GETTING TO KNOW YOUR VEHICLE



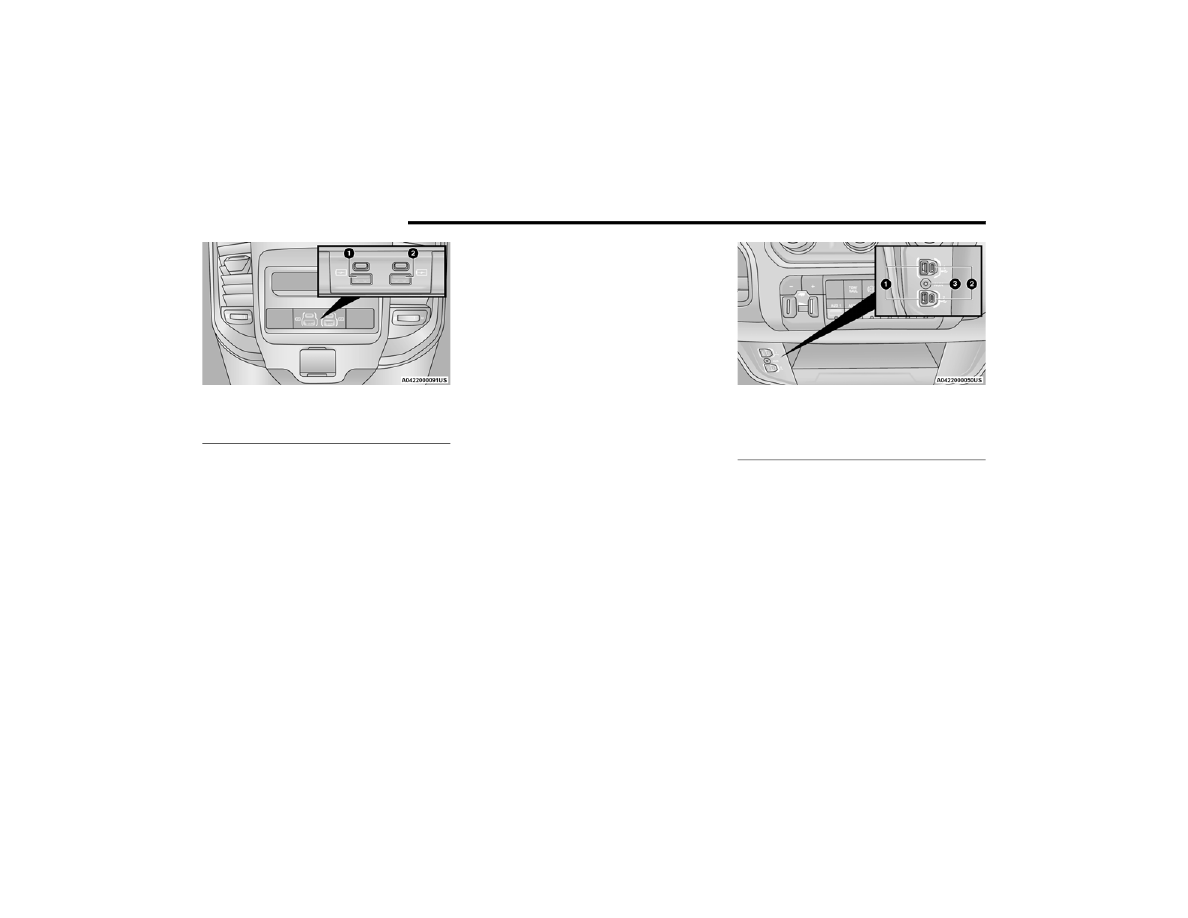

Rear USB Ports

A third and fourth USB ports are located behind the

center console, above the power inverter. Both are

charge only.
Applicable to only Uconnect 5/5 NAV With 8.4-inch

Display, and Uconnect 5 NAV With 12-inch Display

radios, different scenarios are listed below when a

non-phone device is plugged into the smaller and

larger USB ports, and when a phone device is

plugged into the smaller and larger USB ports:



“A new device is now connected. Previous

connection was lost”.



“(Phone Name) now connected. Previous

connection was lost”.



“Another device is in use through the same USB

port. Please disconnect the first device to use

the second device”.

NOTE:

Charge unsupported devices with the Charge Only

USB ports. If an unsupported device is plugged into

a Media USB port, a message will display on the

touchscreen that the device is not supported by

the system.
Plugging in a phone or another USB device may

cause the connection to a previous device to be

lost.
If equipped, your vehicle may also contain a USB

port located on the top tray of the vehicle’s center

console.
If equipped, two Mini-USB ports (Type C), two

Standard USB ports (Type A), and one AUX port

may be located to the left of the center stack, just

below the climate controls.

Center Console USB/AUX Media Hub

Some USB ports support media and charging. You

can use features, such as Apple CarPlay®, Android

Auto™, Pandora®, and others while charging your

phone.

NOTE:

Plugging in a phone or another USB device may

cause the connection to a previous device to be

lost.
For further information, refer to the Uconnect

Owner’s Manual Supplement or visit

UconnectPhone.com

.

1 — Rear Charge Only USB Ports 1
2 — Rear Charge Only USB Ports 2

1 — Standard USB Type A Ports
2 — Mini-USB Type C Ports
3 — AUX Port

GETTING TO KNOW YOUR VEHICLE

77

E

LECTRICAL

 P

OWER

 O

UTLETS



The auxiliary 12 Volt (13 Amp) power outlet can

provide power for in-cab accessories designed for

use with the standard “cigarette lighter” style plug.

The 12 Volt power outlets and 5 Volt (2.5 Amp) USB

Port (Charge Only) have a cap attached to the

outlet indicating “12V DC”, together with either a

key symbol, battery symbol, or USB symbol.
A key symbol indicates that the ignition must be in

the ON/RUN or ACC positions for the outlet to

provide power. The battery symbol indicates that

the outlet is connected to the battery, and can

provide power at all times.

An auxiliary power outlet can be found in the tray

on top of the center stack. This power outlet only

works when the ignition is in the ON/RUN or ACC

position.

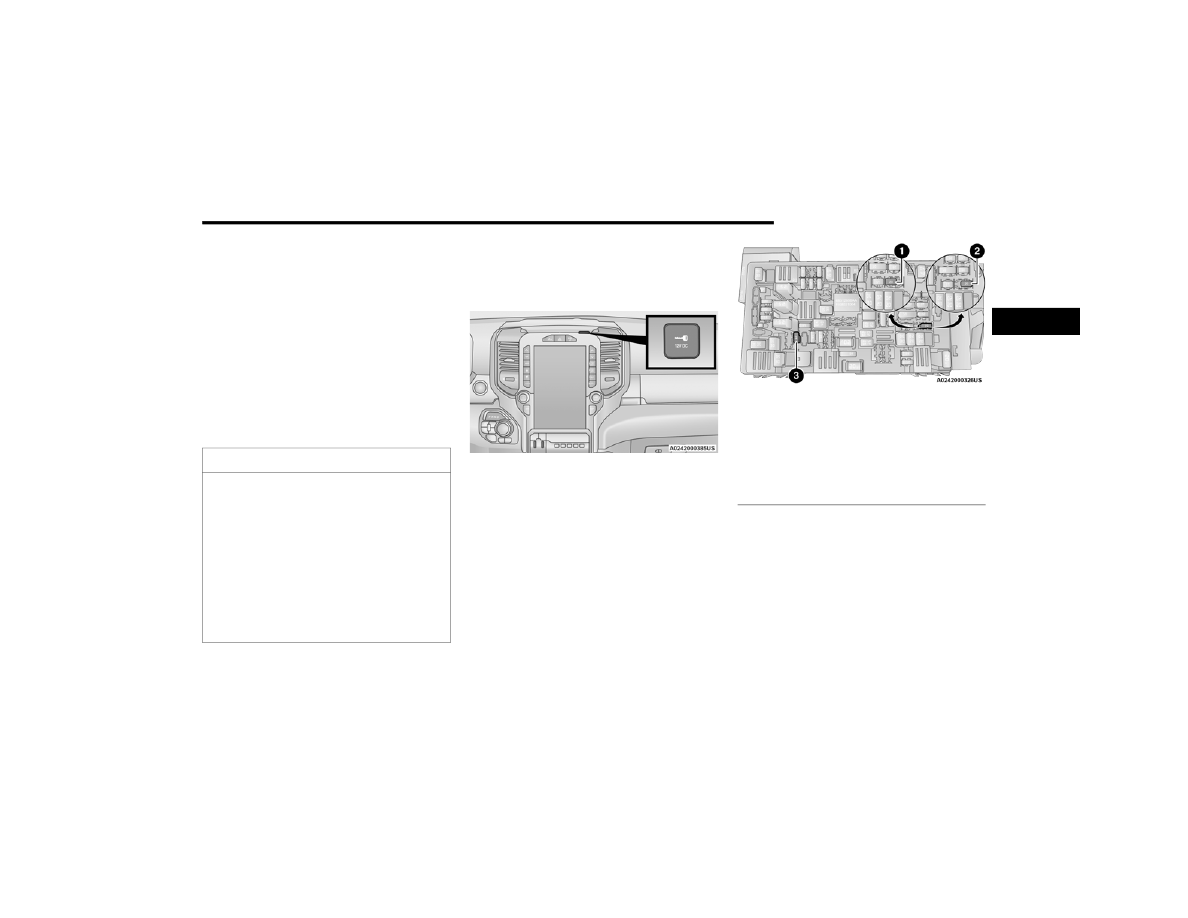

Power Outlet — Top Of Center Stack

The auxiliary power outlet can be changed to

battery powered at all times by switching the power

outlet fuses in the Internal Power Distribution

Center located under the driver’s side instrument

panel.

Power Outlet Fuse Locations

When the vehicle is turned off, be sure to unplug

any equipment as to not drain the battery of the

vehicle. All accessories connected to the outlet(s)

should be removed or turned off when the vehicle

is not in use to protect the battery against

discharge.

CAUTION!



Do not exceed the maximum power of

160 Watts (13 Amps) at 12 Volts. If the

160 Watts (13 Amps) power rating is

exceeded, the fuse protecting the system will

need to be replaced.



Power outlets are designed for accessory

plugs only. Do not insert any other object in

the power outlets as this will damage the

outlet and blow the fuse. Improper use of the

power outlet can cause damage not covered

by your New Vehicle Limited Warranty.

1 — F54 Fuse 20 A Yellow Power Outlet Battery

Fed Position
2 — F54 Fuse 20 A Yellow Power Outlet Ignition

Fed Position
3 — F48 Fuse 10 A Red Port Power or Rear USB

(Charge Only)

2

78

GETTING TO KNOW YOUR VEHICLE



(Continued)

P

OWER

 I

NVERTER

 — I

F

 E

QUIPPED



A 115 Volt (400 Watts maximum) inverter may be

located inside the center console towards the right

hand side. This inverter can power cellular phones,

electronics and other low power devices requiring

power up to 400 Watts. Certain video game

consoles exceed this power limit, as will most

power tools.

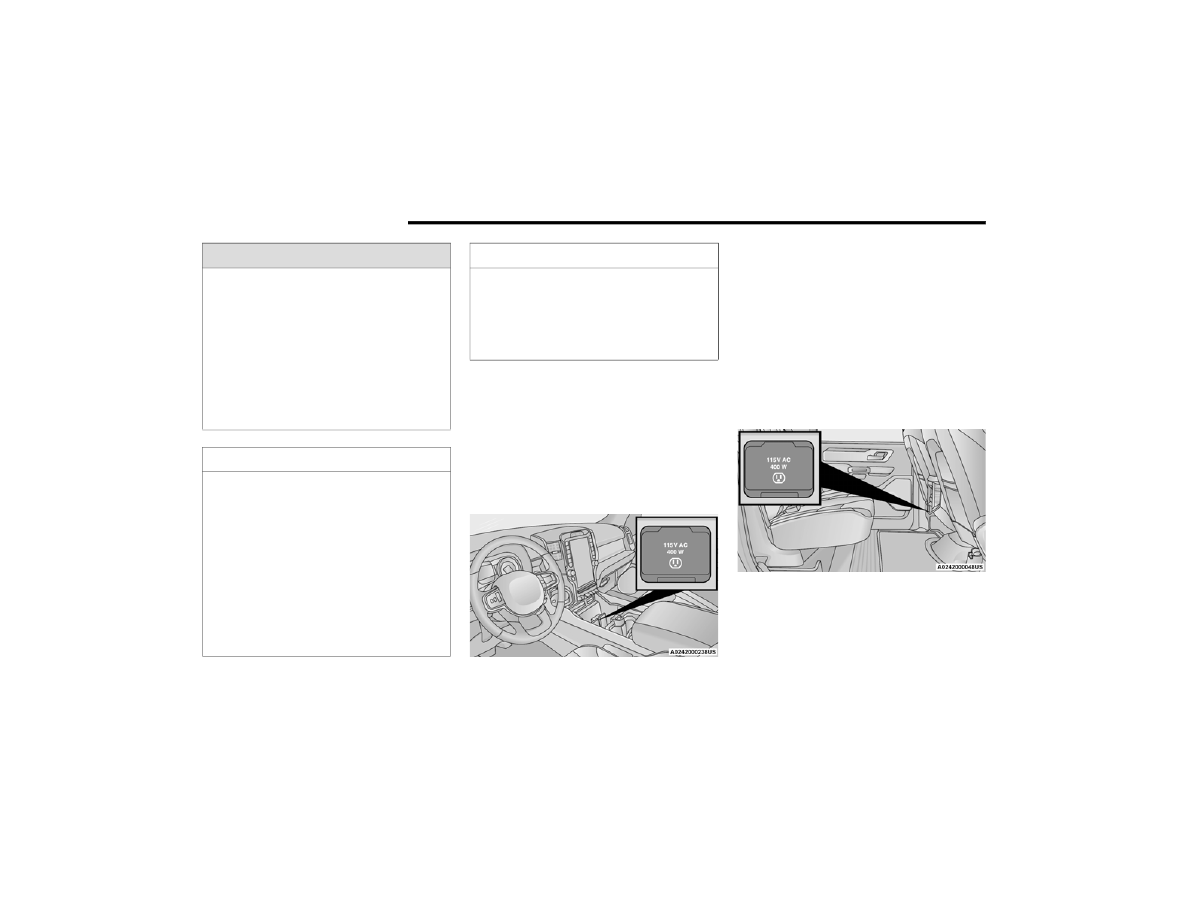

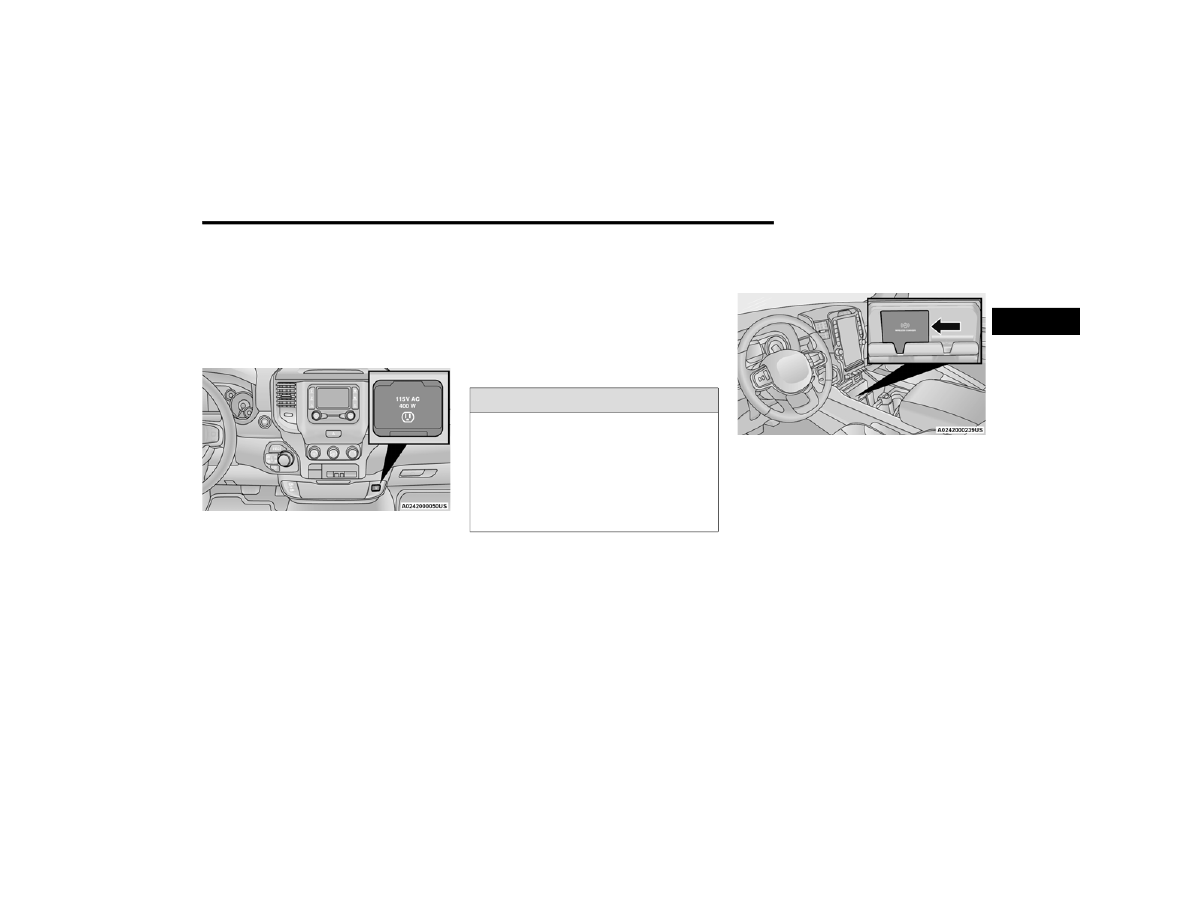

Center Console Power Inverter Outlet

There is also a second 115 Volt (400 Watts

maximum) power inverter located on the rear of

the center console. This inverter can power cellular

phones, electronics and other low power devices

requiring power up to 400 Watts. Certain video

game consoles exceed this power limit, as will

most power tools.
All power inverters are designed with built-in

overload protection. If the power rating of

400 Watts is exceeded, the power inverter shuts

down. Once the electrical device has been

removed from the outlet the inverter should reset.

Rear Center Console Power Inverter Outlet

NOTE:

400 Watts is the maximum for the inverter, not

each outlet. If three outlets are in use, 400 Watts

is shared amongst the devices plugged in.

WARNING!

To avoid serious injury or death:



Only devices designed for use in this type of

outlet should be inserted into any 12 Volt

outlet.



Do not touch with wet hands.



Close the lid when not in use and while driving

the vehicle.



If this outlet is mishandled, it may cause an

electric shock and failure.

CAUTION!



Many accessories that can be plugged in draw

power from the vehicle's battery, even when

not in use (i.e., cellular phones, etc.). Eventu

-

ally, if plugged in long enough, the vehicle's

battery will discharge sufficiently to degrade

battery life and/or prevent the engine from

starting.



Accessories that draw higher power (i.e.,

coolers, vacuum cleaners, lights, etc.), will

discharge the battery even more quickly. Only

use these intermittently and with greater

caution.



After the use of high power draw accessories,

or long periods of the vehicle not being started

(with accessories still plugged in), the vehicle

must be driven a sufficient length of time to

allow the generator to recharge the vehicle's

battery.

CAUTION!

GETTING TO KNOW YOUR VEHICLE

79

If equipped with a front bench seat, there may be

a 115 Volt (400 Watts maximum) inverter located

to the right of the center stack, just below the

climate controls. This inverter can power cellular

phones, electronics and other low power devices

requiring power up to 400 Watts. Certain video

game consoles exceed this power limit, as will

most power tools.

Center Stack Power Inverter

To turn on the power outlet, simply plug in the

device. The outlet turns off when the device is

unplugged.

NOTE:



The Center Stack Power Inverter is only avail

-

able on vehicles equipped with a front bench

seat.



The power inverter only turns on if the ignition is

in the ACC or ON/RUN position.



Due to built-in overload protection, the power

inverter shuts down if the power rating is

exceeded.

W

IRELESS

 C

HARGING

 P

AD

 —

I

F

 E

QUIPPED



Wireless Charging Pad

Your vehicle may be equipped with a 15W 3A Qi

wireless charging pad located inside of the center

console. This charging pad is designed to

wirelessly charge your Qi enabled mobile phone.

Qi is a standard that allows wireless charging of

your mobile phone.
Your mobile phone must be designed for Qi

wireless charging. If the phone is not equipped

with Qi wireless charging functionality, an

aftermarket sleeve or a specialized back plate can

be purchased from your mobile phone provider or

a local electronics retailer. Please see your

phone’s owner’s manual for further information.

WARNING!

To avoid serious injury or death:



Do not insert any objects into the receptacles.



Do not touch with wet hands.



Close the lid when not in use.



If this outlet is mishandled, it may cause an

electric shock and failure.

2

80

GETTING TO KNOW YOUR VEHICLE



The wireless charging pad is equipped with an

anti-slip mat, a cradle to hold your mobile phone in

place, and an LED indicator light.
LED Indicator Status:

NOTE:

Using a phone case may interfere with wireless

charging.



No Light: Charging pad is idle or searching for a

device.



Blue Light: Device is detected, and is charging.



Red Light/Flashing: Internal error, or foreign

object is detected.

NOTE:

The ignition must be in the ON/RUN or START

position and all vehicle doors must be closed for

the wireless charging pad to operate.

WINDOWS

P

OWER

 W

INDOWS

The window controls on the driver's door control all

the door windows.

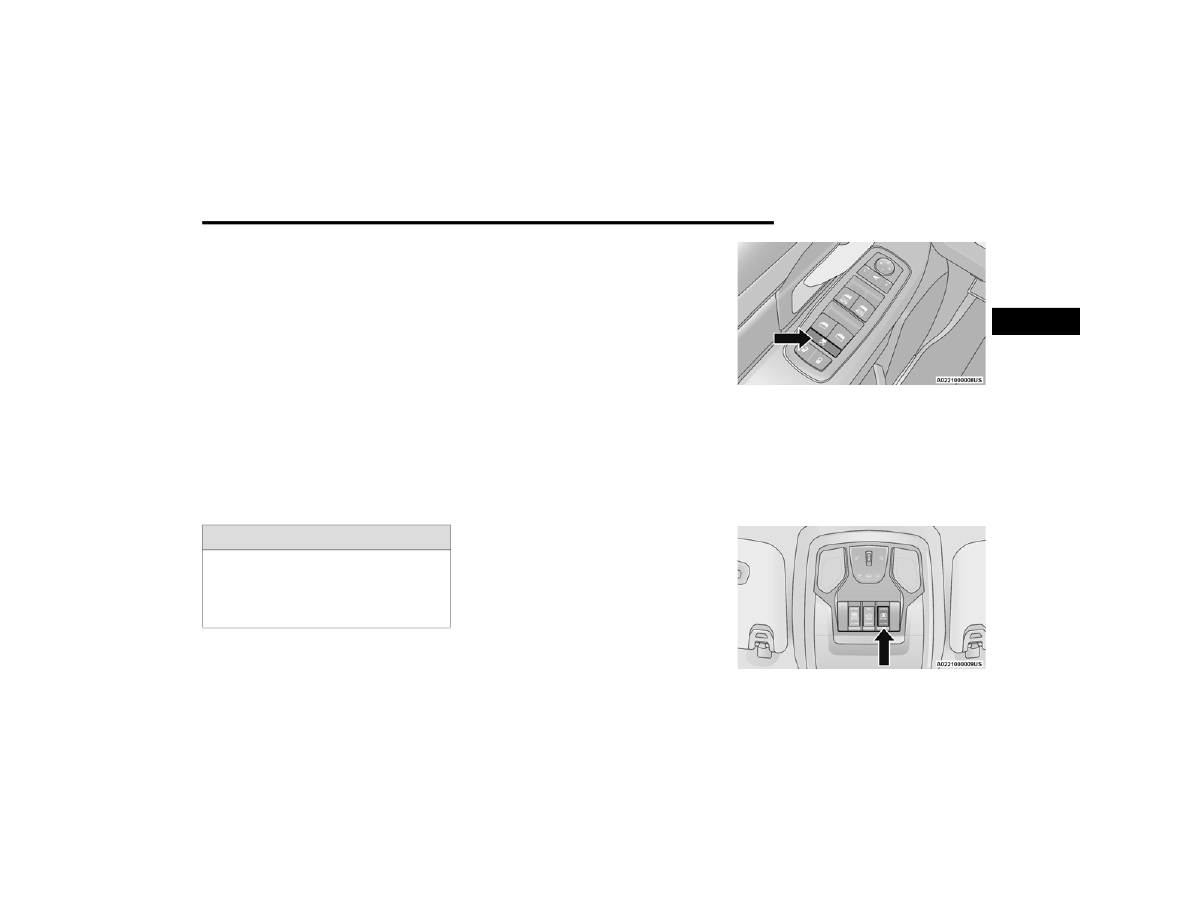

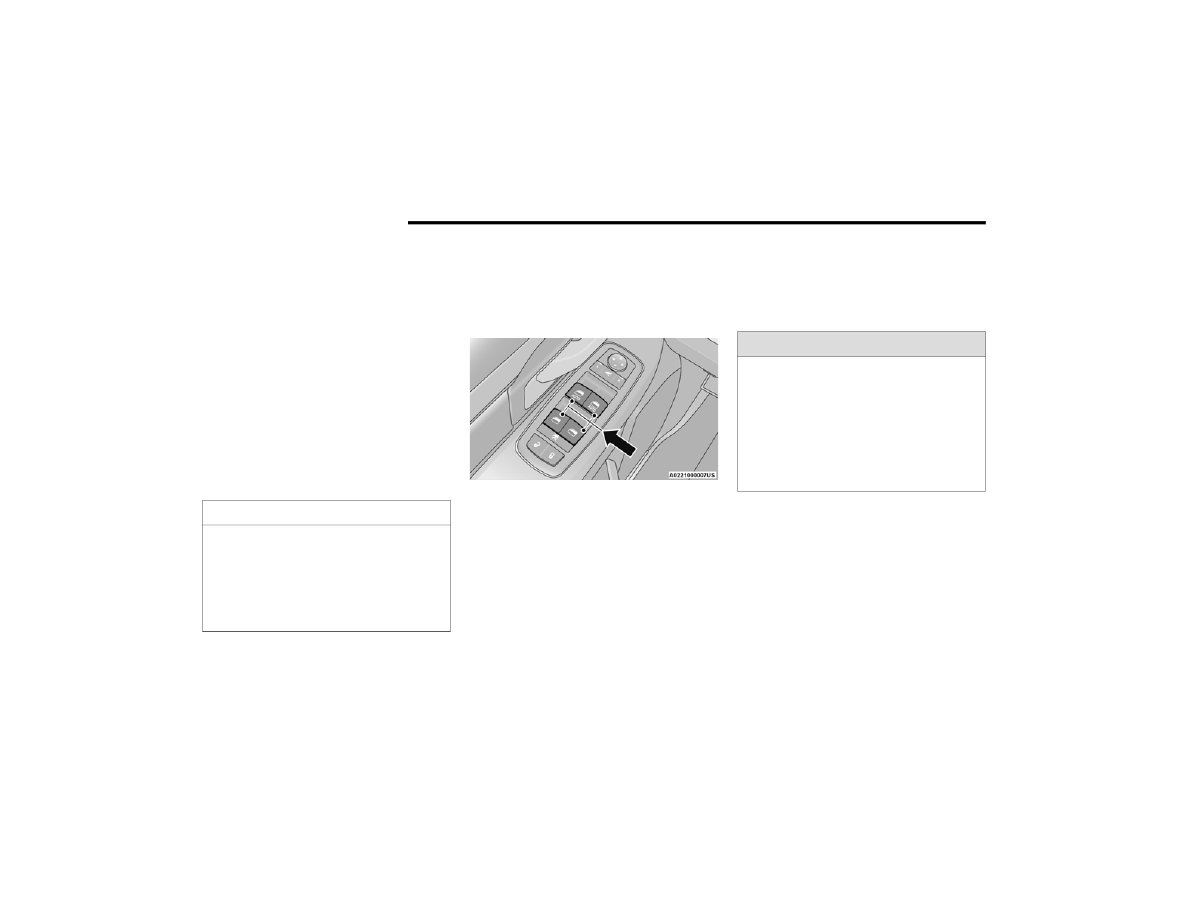

Power Window Switches

The passenger door windows can also be operated

by using the single window controls on the

passenger door trim panel. The window controls

will operate only when the ignition is in the ACC or

ON/RUN position.
To open the window part way (manually), push the

window switch down briefly and release.

NOTE:

The power window switches will remain active for

up to 10 minutes after the ignition is placed in the

OFF position. Opening either front door will cancel

this feature. The time is programmable within

Uconnect Settings

Ú

page 237.

A

UTOMATIC

 W

INDOW

 F

EATURES

Auto-Down Feature
The driver and front passenger door power window

switches have an Auto-Down feature. Push the

window switch down for a short period of time,

then release, and the window will go down

automatically.
To stop the window from going all the way down

during the Auto-Down operation, pull up or push

down on the switch briefly.

CAUTION!

The key fob should not be placed on the

charging pad or within 6 inches (15 cm) of it.

Doing so can cause excessive heat buildup and

damage to the fob. Placing the fob in close

proximity of the charging pad blocks the fob from

being detected by the vehicle and prevents the

vehicle from starting.

WARNING!

Never leave children unattended in a vehicle. Do

not leave the key fob in or near the vehicle or in

a location accessible to children, and do not

leave the Keyless Enter ‘n Go™ Ignition in the

ACC or ON/RUN position. Occupants, particularly

unattended children, can become entrapped by

the windows while operating the power window

switches. Such entrapment may result in serious

injury or death.

GETTING TO KNOW YOUR VEHICLE

81

Auto-Up Feature With Anti-Pinch Protection
Lift the window switch up for a short period of time

and release; the window will go up automatically.
To stop the window from going all the way up

during the Auto-Up operation, push down on the

switch briefly.
To close the window part way, lift the window

switch briefly and release it when you want the

window to stop.
If the window runs into any obstacle during

auto-closure, it will reverse direction and then go

back down. Remove the obstacle and use the

window switch again to close the window.

NOTE:

Any impact due to rough road conditions may

trigger the auto-reverse function unexpectedly

during auto-closure. If this happens, pull the switch

lightly and hold to close the window manually.

R

ESET

 A

UTO

-U

P



Should the Auto-Up feature stop working, the

window probably needs to be reset. To reset

Auto-Up:
1. Pull the window switch up to close the window

completely and continue to hold the switch up

for an additional two seconds after the

window is closed.

2. Push the window switch down firmly to open

the window completely and continue to hold

the switch down for an additional two seconds

after the window is fully open.

W

INDOW

 L

OCKOUT

 S

WITCH

The window lockout switch on the driver's door trim

panel allows you to disable the window controls on

the rear passenger doors. To disable the window

controls, push and release the window lockout

button (the indicator light on the button will turn

on). To enable the window controls, push and

release the window lockout button again (the

indicator light on the button will turn off).

Window Lockout Switch

P

OWER

 S

LIDING

 R

EAR

 W

INDOW

 —

I

F

 E

QUIPPED



The switch for the power sliding rear window is

located on the overhead console. Push the switch

rearward to open the glass. Pull the switch forward

to close the glass.

Rear Window Switch

WARNING!

There is no anti-pinch protection when the

window is almost closed. To avoid personal

injury be sure to clear your arms, hands, fingers

and all objects from the window path before

closing.

2

82

GETTING TO KNOW YOUR VEHICLE



M

ANUAL

 S

LIDING

 R

EAR

 W

INDOW

 —

I

F

 E

QUIPPED

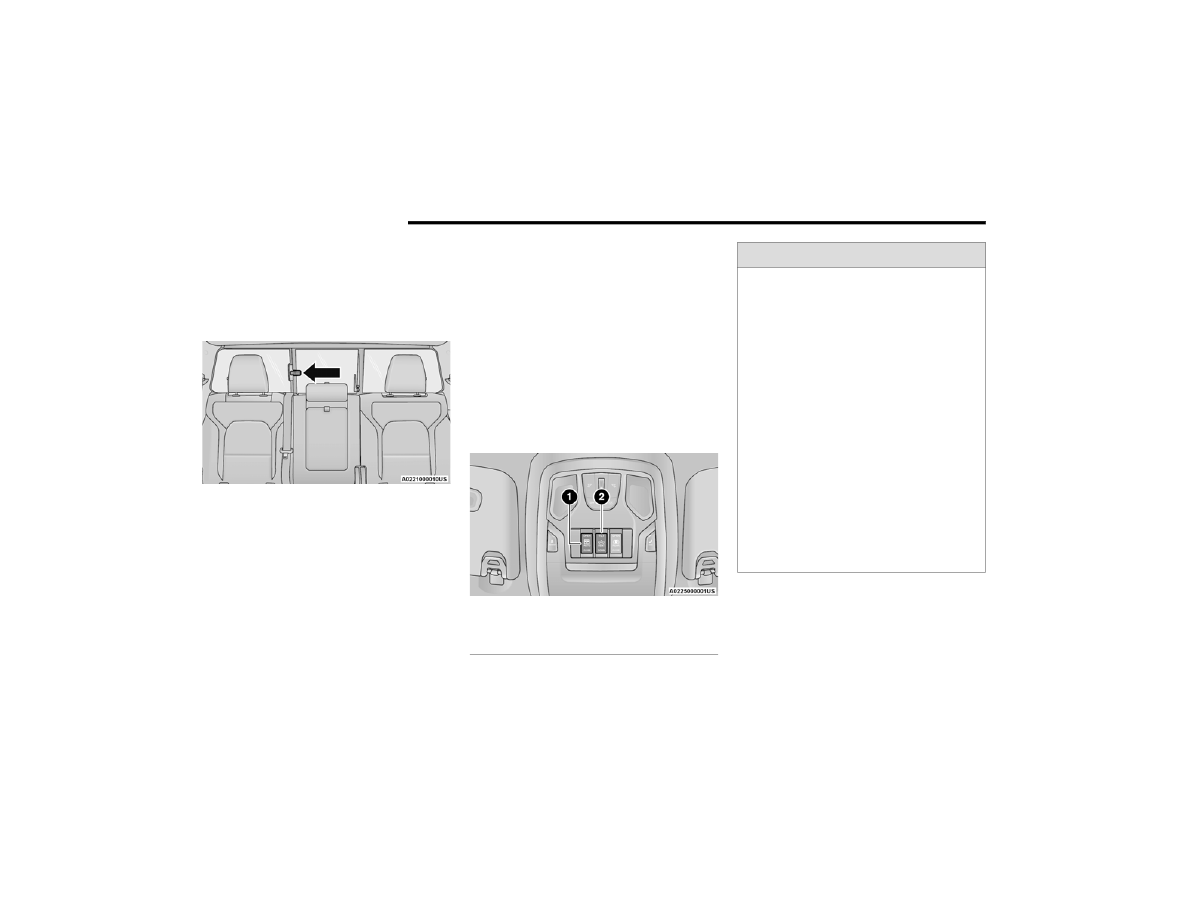

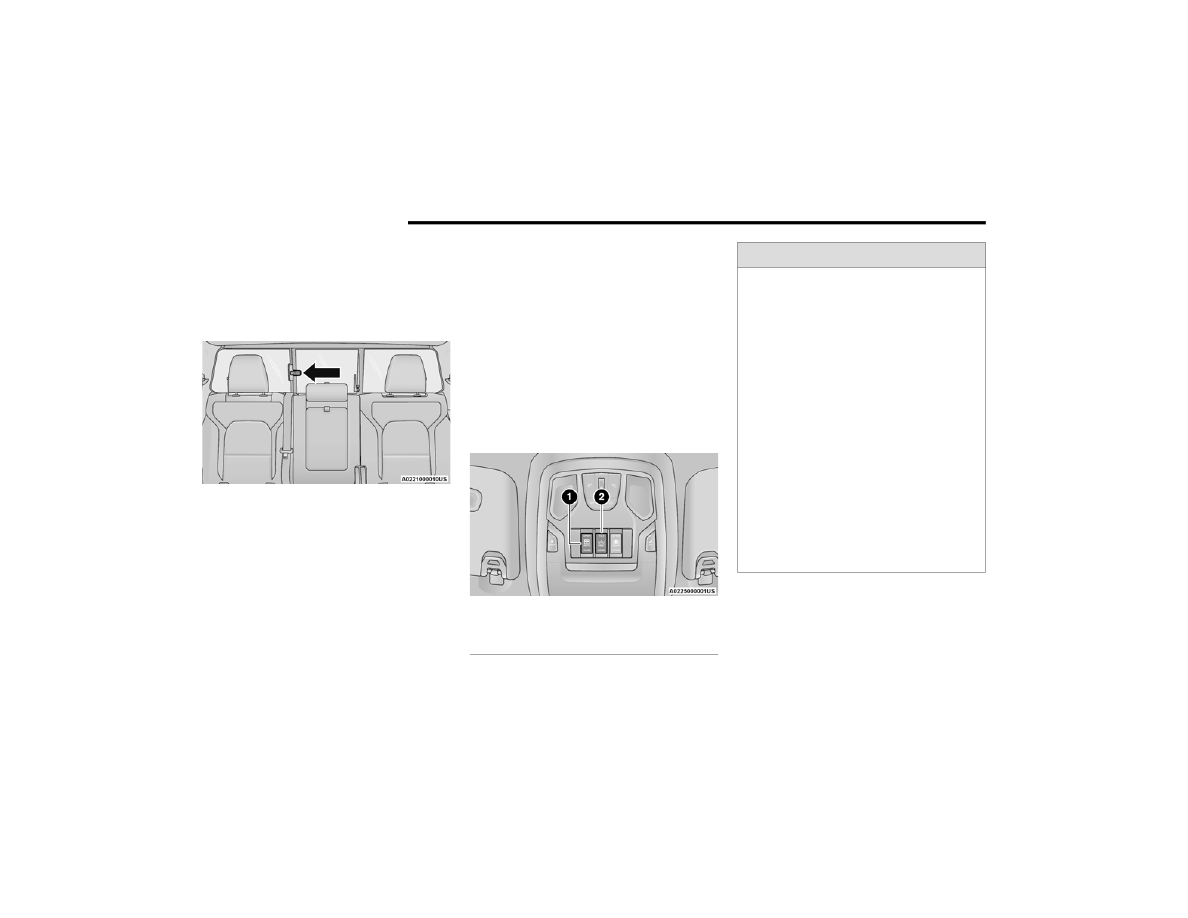

A locking device in the center of the window helps

to prevent entry from the rear of the vehicle.

Squeeze the lock to release the window.

Manual Rear Window Lock

W

IND

 B

UFFETING



Wind buffeting can be described as the perception

of pressure on the ears or a helicopter-type sound

in the ears. Your vehicle may exhibit wind buffeting

with the windows down, or the sunroof (if

equipped) in certain open or partially open

positions. This is a normal occurrence and can be

minimized. If the buffeting occurs with the rear

windows open, open the front and rear windows

together to minimize the buffeting. If the buffeting

occurs with the sunroof open, adjust the sunroof

opening to minimize the buffeting or open any

window.

POWER SUNROOF — IF EQUIPPED

S

INGLE

 P

ANE

 P

OWER

 S

UNROOF

 —

I

F

 E

QUIPPED

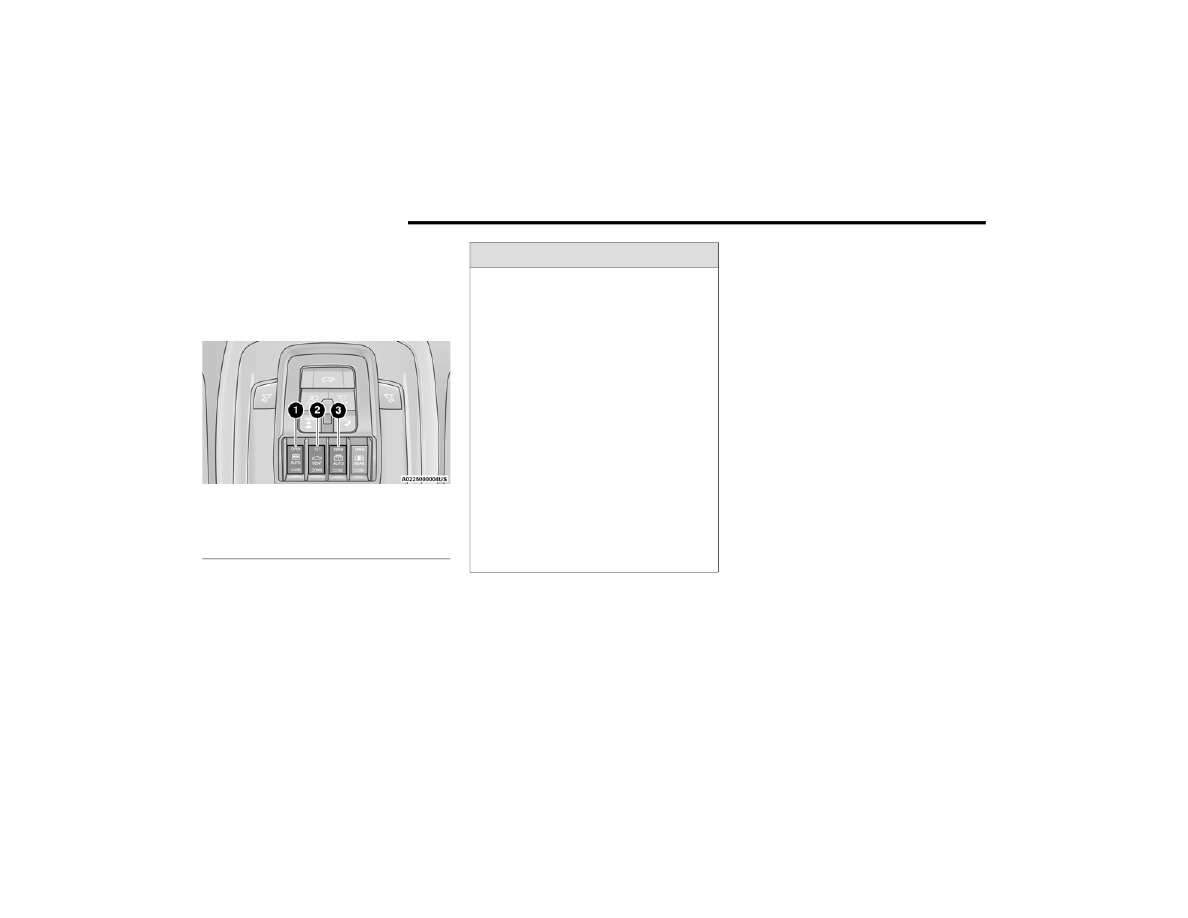

The power sunroof switches are located on the

overhead console between the courtesy/reading

lights.

Power Sunroof Switches

1 — Opening/Closing Sunroof
2 — Venting Sunroof

WARNING!



Never leave children unattended in a vehicle,

or with access to an unlocked vehicle. Never

leave the key fob in or near the vehicle, or in a

location accessible to children. Do not leave

the Keyless Enter ‘n Go™ Ignition in the ACC or

ON/RUN position. Occupants, particularly

unattended children, can become entrapped

by the power sunroof while operating the

power sunroof switch. Such entrapment may

result in serious injury or death.



In a collision, there is a greater risk of being

thrown from a vehicle with an open sunroof.

You could also be seriously injured or killed.

Always fasten your seat belt properly and

make sure all passengers are also properly

secured.



Do not allow small children to operate the

sunroof. Never allow your fingers, other body

parts, or any object, to project through the

sunroof opening. Injury may result.

GETTING TO KNOW YOUR VEHICLE

83

Opening And Closing The Sunroof

Express Open/Close
Push the switch rearward and release it within

one-half second and the sunroof will open

automatically from any position. The sunroof will

open fully and stop automatically.
Push the switch forward and release it within

one-half second and the sunroof will close

automatically from any position. The sunroof will

close fully and stop automatically.
During Express Open or Express Close operation,

any other movement of the sunroof switch will stop

the sunroof.
Manual Open/Close
To open the sunroof, push and hold the switch

rearward to full open.
To close the sunroof, push and hold the switch in

the forward position.
Any release of the switch during open or close

operation will stop the sunroof movement. The

sunroof will remain in a partially opened position

until the switch is operated and held again.

NOTE:

If the sunshade is in the closed position when

Express or Manual Open operation is initiated the

sunshade will automatically open to the half open

position prior to the sunroof opening.

Pinch Protect Feature

This feature will detect an obstruction in the

opening of the sunroof during Express Close

operation. If an obstruction in the path of the

sunroof is detected, the sunroof will automatically

retract. Remove the obstruction if this occurs.

NOTE:

If three consecutive sunroof close attempts result

in Pinch Protect reversals, Pinch Protect will

disable and the sunroof must be closed in Manual

Mode.

Venting Sunroof

Push and release the Vent button within one half

second and the sunroof will open to the vent

position. This is called “Express Vent”, and it will

occur regardless of sunroof position. During

Express Vent operation, any other actuation of the

switch will stop the sunroof.

Sunshade Operation

The sunshade can be opened manually. However,

the sunshade will open automatically as the

sunroof opens.

NOTE:

The sunshade cannot be closed if the sunroof is

open.

Ignition Off Operation

The power sunroof switch will remain active for up

to approximately 10 minutes after the ignition

switch is placed in the OFF position. Opening either

front door will cancel this feature.

NOTE:

Ignition Off time is programmable through the

Uconnect system

Ú

page 237.

Sunroof Maintenance

Use only a non-abrasive cleaner and a soft cloth to

clean the glass panel. Periodically check for and

clear out any debris that may have collected in the

tracks.

2

84

GETTING TO KNOW YOUR VEHICLE



D

UAL

 P

ANE

 P

OWER

 S

UNROOF

 —

I

F

 E

QUIPPED



The power sunroof switches are located on the

overhead console between the courtesy/reading

lights.

Power Sunroof Switches

Opening And Closing The Sunroof

The sunroof has two programmed automatic stops

for the sunroof open position; a comfort stop

position and a full open position. The comfort stop

position has been optimized to minimize wind

buffeting.

Express Open/Close
Push the switch rearward and release it within

one-half second and the sunroof will open

automatically from any position. The sunroof will

open fully and stop automatically.
Push the switch forward and release it within

one-half second and the sunroof will close

automatically from any position. The sunroof will

close fully and stop automatically.
During Express Open or Express Close operation,

any other movement of the sunroof switch will stop

the sunroof.
Manual Open/Close
To open the sunroof, push and hold the switch

rearward to full open.
To close the sunroof, push and hold the switch in

the forward position.
Any release of the switch during open or close

operation will stop the sunroof movement. The

sunroof will remain in a partially opened position

until the switch is operated and held again.

NOTE:

If the sunshade is in the closed position when

Express or Manual Open operation is initiated the

sunshade will automatically open to the half open

position prior to the sunroof opening.

1 — Opening/Closing Sunroof
2 — Venting Sunroof
3 — Opening/Closing Sunshade

WARNING!



Never leave children unattended in a vehicle,

or with access to an unlocked vehicle. Never

leave the key fob in or near the vehicle, or in a

location accessible to children. Do not leave

the Keyless Enter ‘n Go™ Ignition in the ACC or

ON/RUN position. Occupants, particularly

unattended children, can become entrapped

by the power sunroof while operating the

power sunroof switch. Such entrapment may

result in serious injury or death.



In a collision, there is a greater risk of being

thrown from a vehicle with an open sunroof.

You could also be seriously injured or killed.

Always fasten your seat belt properly and

make sure all passengers are also properly

secured.



Do not allow small children to operate the

sunroof. Never allow your fingers, other body

parts, or any object, to project through the

sunroof opening. Injury may result.

GETTING TO KNOW YOUR VEHICLE

85

Opening And Closing The Power Sunshade

The sunshade has two programmed positions: half

open and full open positions. When operating the

sunshade from the closed position, the sunshade

will always stop at the half open position

regardless of express or manual open operation.

The switch must be actuated again to continue on

to full open position.
If the sunroof is open or vented, the sunshade

cannot be closed beyond the half open position.

Pushing the sunshade close switch when the

sunroof is open/vented and the sunshade is at half

open position will first automatically close the

sunroof prior to the sunshade closing.
Express Open/Close
Push the sunshade switch rearward and release it

within one-half second, the sunshade will open to

the half open position and stop automatically.

Push and release the switch again from the half

open position and the sunshade will open to the

full open position and stop automatically.
Push the sunshade switch forward and release it

within one-half second and the sunshade will close

automatically.
During Express Open or Express Close operation,

any other actuation of the sunroof switches will

stop the sunshade in a partially open position.

Manual Open/Close
Push and hold the sunshade switch rearward, the

sunshade will open to the half open position and

stop automatically. Push and hold the sunshade

switch again and the sunshade will open to the full

open position.
Push and hold the switch forward and the

sunshade will close and stop at full closed position.
Releasing the switch while the sunshade is in

motion will stop the sunshade in a partially open

position.

Pinch Protect Feature

This feature will detect an obstruction in the

opening of the sunroof during Express Close

operation. If an obstruction in the path of the

sunroof is detected, the sunroof will automatically

retract. Remove the obstruction if this occurs.

NOTE:

If three consecutive sunroof close attempts result

in Pinch Protect reversals, Pinch Protect will

disable and the sunroof must be closed in Manual

Mode.

Venting Sunroof

Push and release the Vent button within one half

second and the sunroof will open to the vent

position. This is called “Express Vent” and it will

occur regardless of sunroof position. During

Express Vent operation, any movement of the

switch will stop the sunroof.

NOTE:

If the sunshade was not already open, it will auto

-

matically open prior to the roof opening to the vent

position.

Ignition Off Operation

The power sunroof switch will remain active for up

to approximately 10 minutes after the ignition

switch is placed in the OFF position. Opening either

front door will cancel this feature.

NOTE:

Ignition Off time is programmable through the

Uconnect system

Ú

page 237.

Sunroof Maintenance

Use only a non-abrasive cleaner and a soft cloth to

clean the glass panel. Periodically check for and

clear out any debris that may have collected in the

tracks.

2

86

GETTING TO KNOW YOUR VEHICLE



HOOD

T

O

 O

PEN

 T

HE

 H

OOD

To open the hood, two latches must be released.
1. Pull the hood release lever located below the

steering wheel at the base of the instrument

panel.

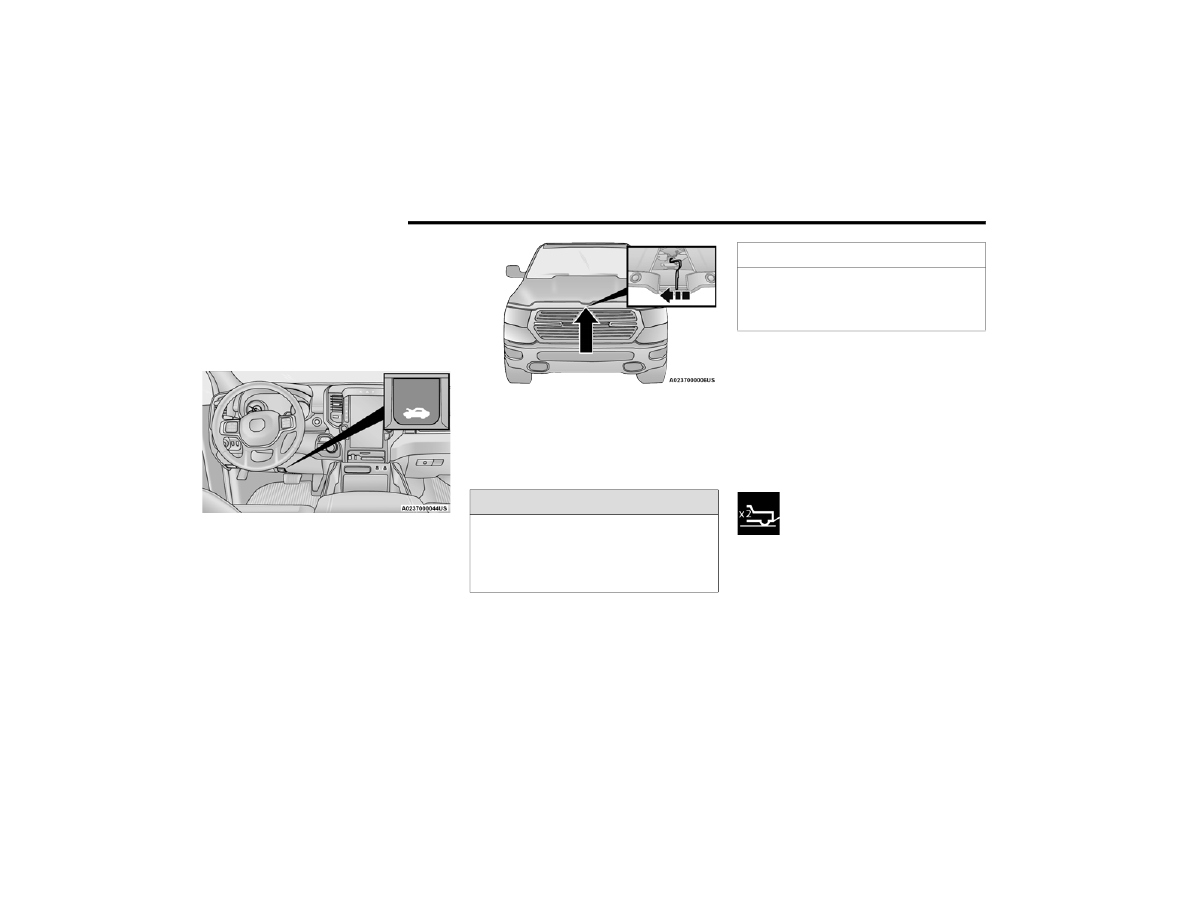

Hood Release Lever Location

2. Reach into the opening beneath the center of

the hood and push the safety latch lever to the

left to release it, before raising the hood.

Safety Latch Location

T

O

 C

LOSE

 T

HE

 H

OOD

Hoods equipped with gas props are closed from

the point where the props no longer hold the hood

open.

TAILGATE

O

PENING

The tailgate may be opened by pushing the tailgate

release pad located on the tailgate door.
The tailgate damper strut will lower the tailgate to

the open position (if equipped).

Electronic Tailgate Release — If Equipped

The key fob may be equipped with an

electronic release feature for the

tailgate, allowing hands-free tailgate

opening. To activate, push and release

the Tailgate Release button on the key fob twice

within five seconds. The tailgate door will unlatch,

and slowly lower into the open position.

WARNING!

Be sure the hood is fully latched before driving

your vehicle. If the hood is not fully latched, it

could open when the vehicle is in motion and

block your vision. Failure to follow this warning

could result in serious injury or death.

CAUTION!

To prevent possible damage, do not slam the

hood to close it. Use a firm downward push at

the front center of the hood to ensure that both

latches engage.

GETTING TO KNOW YOUR VEHICLE

87

If equipped, a button on the center overhead

console inside the vehicle can be used to release

the tailgate. An indicator light may also signal when

the tailgate is open.
For the tailgate to lower, the vehicle must be

stationary and in PARK or NEUTRAL.

NOTE:

The optional Tri-Fold Tonneau Cover

Ú

page 99

may prevent electronic tailgate release. The

Tonneau Cover must be removed or folded up

before releasing the tailgate.

C

LOSING

To close the tailgate, push it upward until both

sides are securely latched.

L

OCKING

 T

AILGATE

The tailgate can be locked using the key fob lock

button.

M

ULTIFUNCTION

 T

AILGATE

 —

I

F

 E

QUIPPED



The 60/40 multifunction tailgate has two swing

doors to allow for closer access to the pickup box

with the doors open.
Opening
The tailgate must be latched closed to open the

swing doors. Push the paddle down, then pull the

release handle beneath the tailgate lowering

handle. This opens the 60 split door.

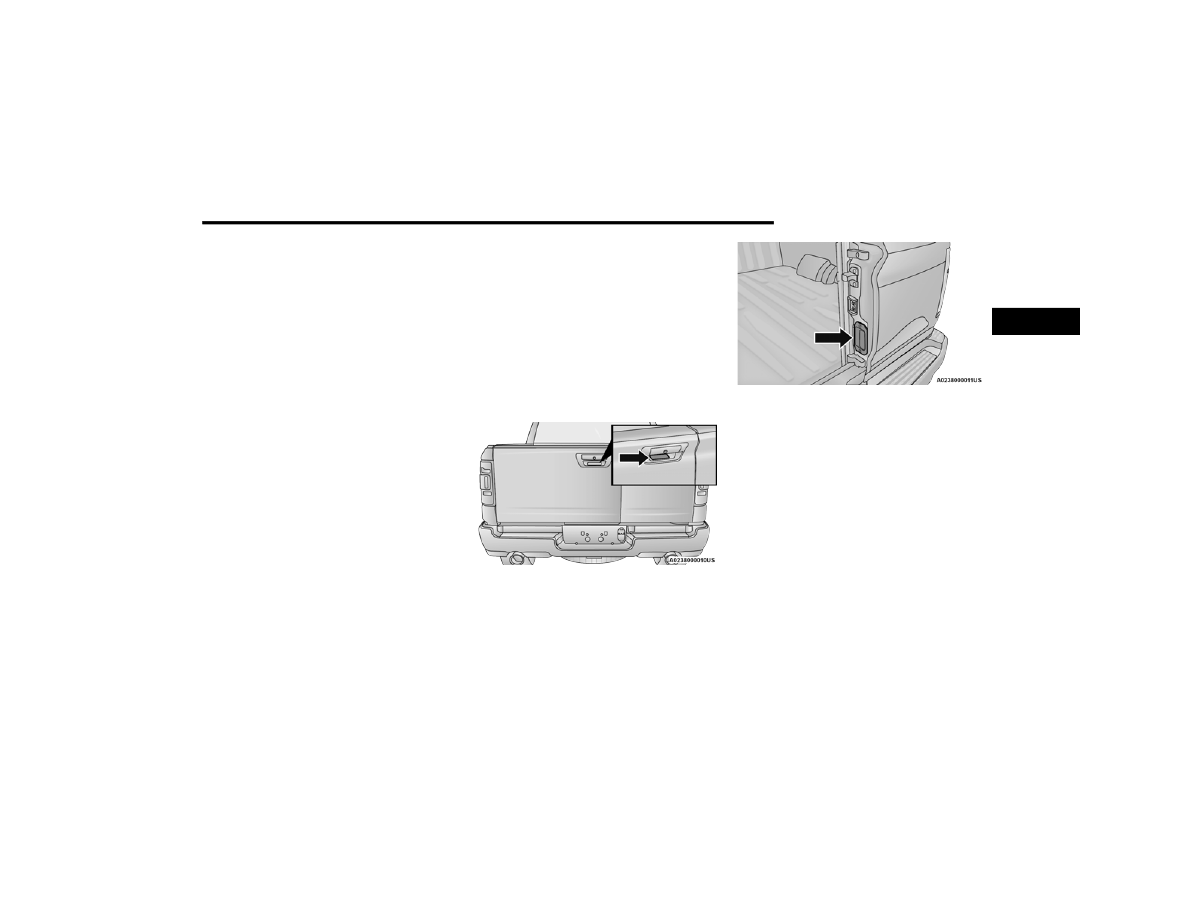

60 Split Door Release Handle

Once the 60 split swing door is opened, pull the

release handle on the inboard side of the 40 split

door to open.

40 Split Door Release Handle

Closing
Always close the 40 split door first, then close the

60 split door. The swing doors must be securely

latched before the tailgate can be lowered.

NOTE:



When the swing doors are open, the maximum

load placed on a door cannot exceed 180 lb

(82 kg).



Pull back on the swing doors firmly after closing

to ensure they are securely latched. Similar to

the side door ajar light inside the cab, the bed

light above the rear window will remain on if the

tailgate doors are not fully closed.

2

88

GETTING TO KNOW YOUR VEHICLE



T

AILGATE

 R

EMOVAL



NOTE:

Removing the tailgate will disable the rearview

camera function.

To remove the tailgate, follow the instructions

below:
1. Open the tailgate to a 45° angle.
2. Lift up on the right side of the tailgate, lifting it

off of the pivot.

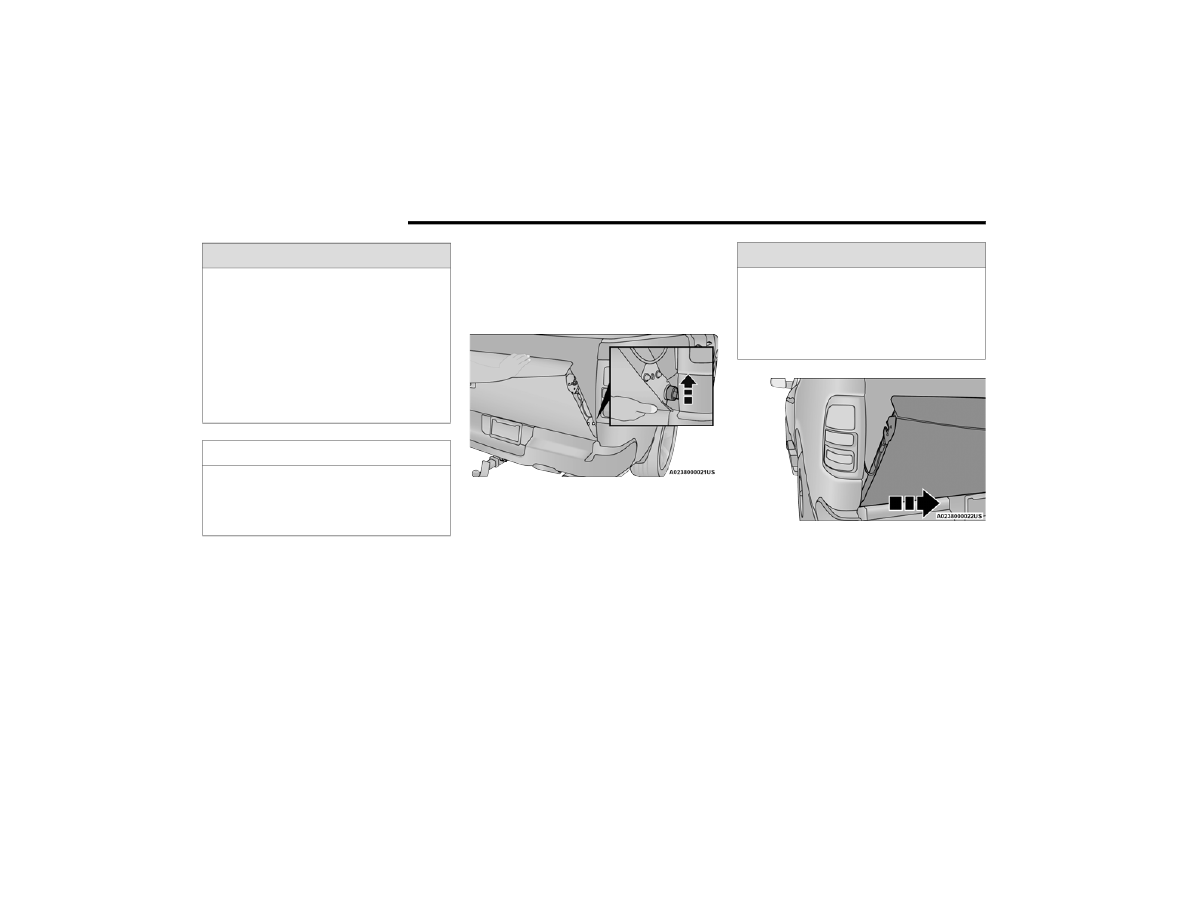

Lift Right Side Off Of Pivot

3. Without latching, rotate the tailgate to nearly

closed. Then, while providing support to the

tailgate, slide it slowly to the right, removing

the tailgate from the left pivot.

NOTE:

Rest the tailgate on the bumper so that the entire

tailgate is secure and supported.

Slide Tailgate To The Right

4. Let the tailgate rest on the support cables

while having the tailgate naturally slide

forward on the bumper.

WARNING!

To prevent serious injury or death:



Always keep hands away from the hinge sides

of the swing doors and where the doors meet

when opening and closing the doors. Your

hand or someone else’s hand could be

pinched.



Never operate the vehicle with the swing

doors open.



Never hang from or sit on the swing doors.

CAUTION!



Always check both swing doors are latched

before starting vehicle.



Vehicle damage may occur if doors are not

securely latched.

WARNING!

For vehicles equipped with a multifunction

tailgate, the tailgate weighs 115 lb (52 kg) and

should be removed by at least two people. Injury

to the customer or damage to the tailgate may

occur if one person tries to remove the

multifunction tailgate.

GETTING TO KNOW YOUR VEHICLE

89

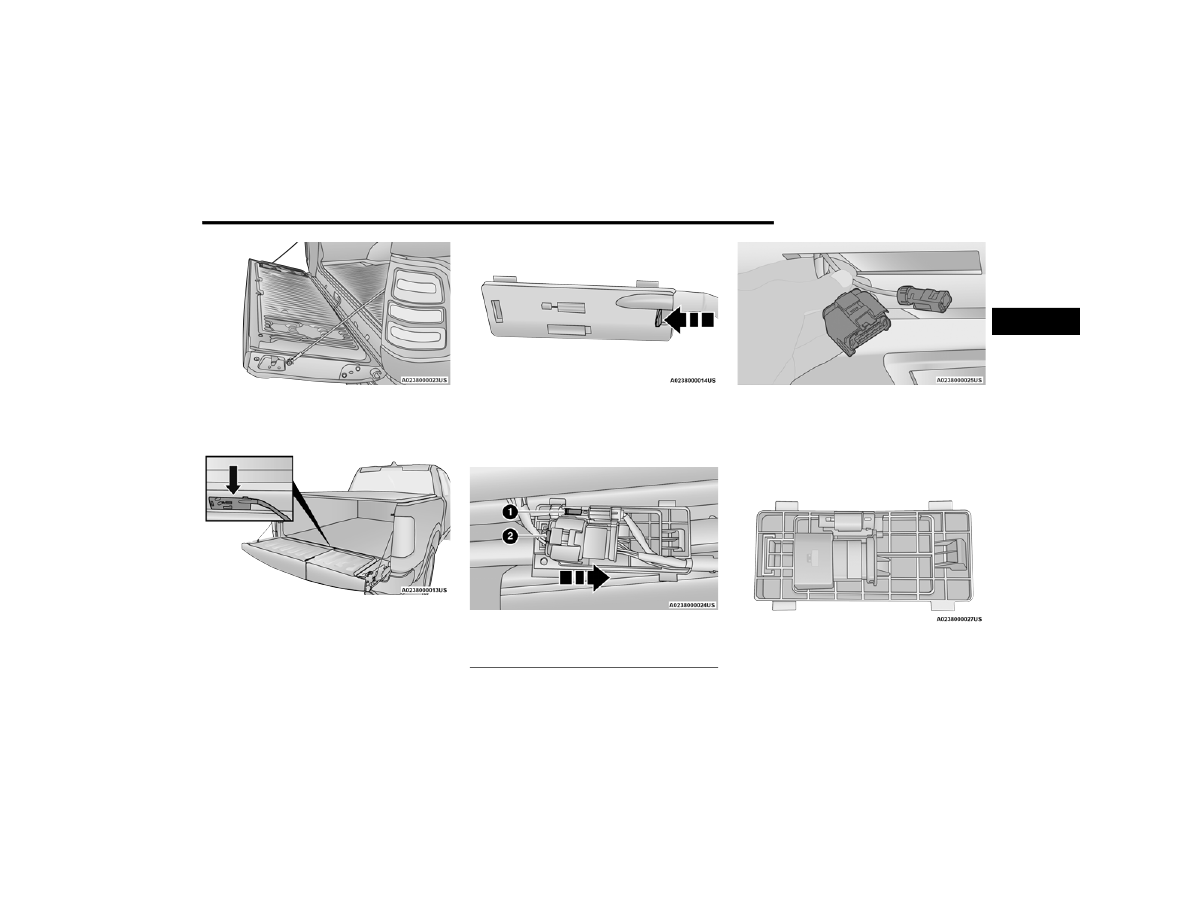

Tailgate Only Supported By Cables

5. Remove the connector bracket from the sill by

pushing inward in the locking tab.

Connector Bracket Location

Locking Tab

6. Disconnect the wiring harness by pushing on

the two release tabs, ensuring the connector

bracket does not fall into the sill.

Connected Wiring Harness

Disconnected Body Side Harness

7. Connect the body side plug (provided in the

glove compartment) to the body side wiring

harness and insert the bracket back into the

sill.

Body Side Plug (One Piece)

1 — First Release Tab
2 — Second Release Tab

2

90

GETTING TO KNOW YOUR VEHICLE



8. Connect the tailgate plugs (provided in the

glove compartment) to the tailgate wiring

harness to ensure that the terminals do not

corrode.

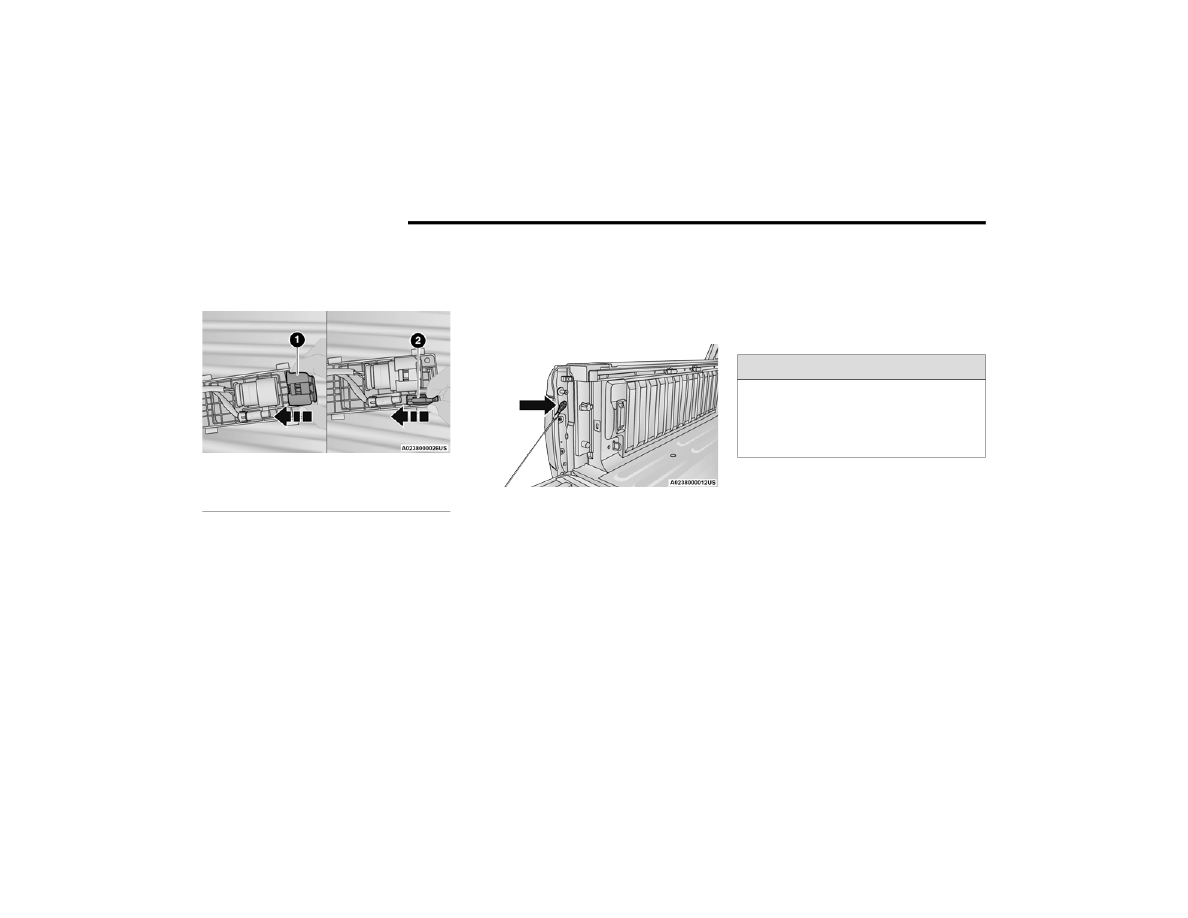

Tailgate Plugs (Two Pieces)

9. Tape the tailgate harness and bracket against

the forward-facing surface of the tailgate. This

will prevent damaging the connector and

bracket when storing or reinstalling the

tailgate.

10. Raise the tailgate slightly, and remove the

support cables by releasing the lock tang from

the pivot.

NOTE:

Make sure tailgate is supported by you and/or a

second person when removing support cables.

Locking Tang

11. Remove the tailgate from the vehicle.

NOTE:



Do not carry the tailgate loose in the truck

pickup box.



If the tailgate is closed with the wire harness

disconnected, the tailgate can only be opened

by removing the inside panel and unlatching the

locking mechanism manually.

B

ED

 S

TEP

 — I

F

 E

QUIPPED

Your vehicle may be equipped with an extendable

bed step to provide easier entry and exit into the

truck bed.
If your vehicle is equipped with a standard tailgate,

the step will be located on the driver’s side of the

tailgate. If equipped with a multifunction tailgate,

the step will be located below the center of the

tailgate.

1 — Large Plug
2 — Small Plug

WARNING!

To avoid inhaling carbon monoxide, which is

deadly, the exhaust system on vehicles

equipped with “Cap or Slide-In Campers” should

extend beyond the overhanging camper

compartment and be free of leaks.
