186

STARTING AND OPERATING



C

HANGING

 L

ANE

S

ENSE

 S

TATUS

The LaneSense system has settings to adjust

the intensity (Low/Medium/High) of the torque

warning and the warning zone sensitivity (Early/

Medium/Late) that you can configure through

the Uconnect system

Ú

page 228.

NOTE:



When enabled the system operates above

37 mph (60 km/h) and below 112 mph

(180 km/h).



Use of the turn signal suppresses the warnings.



The system will not apply torque to the

steering wheel whenever a safety system

engages (Anti-Lock Brakes, Traction Control

System, Electronic Stability Control, Forward

Collision Warning, etc.).

PARKVIEW REAR BACK UP CAMERA

The ParkView Rear Back Up Camera allows

you to see an on-screen image of the rear

surroundings of your vehicle whenever the gear

selector is put into REVERSE. The image will be

displayed on the Navigation/Multimedia radio

display screen along with a caution note to

“Check Entire Surroundings” across the top of

the screen. After five seconds this note will

disappear. The ParkView Camera is located in

the center of the tailgate handle.

NOTE:

For the 3500, 4500, and 5500 Chassis Cab

vehicles, the Rear Backup Camera is shipped

loose and not installed. Please refer to the Ram

Body Builders Guide for more information.

Manual Activation Of The Rear View

Camera:

1. Press the "Controls" button located on the

bottom of the Uconnect display.

2. Press the "Back Up Camera" icon to turn the

Rear View Camera system on.

When the vehicle is shifted out of REVERSE (with

camera delay turned off), the rear camera mode

is exited and the previous screen appears. When

the vehicle is shifted out of REVERSE (with

camera delay turned on), the camera image will

continue to be displayed for up to 10 seconds

unless the following conditions occur: The vehicle

speed exceeds 8 mph (13 km/h), the vehicle is

shifted into PARK, the vehicle’s ignition is placed

in the OFF position, or the user presses image

defeat “X” to exit out of the camera video display.
Whenever the Rear View Camera image is

activated through the "Backup Camera" button

in the Controls menu, and the vehicle speed is

greater than, or equal to, 8 mph (13 km/h), a

display timer for the image is initiated. The

image will continue to be displayed until the

display timer exceeds 10 seconds.

NOTE:



If the vehicle speed remains below 8 mph

(13 km/h), the Rear View Camera image will

be displayed continuously until deactivated

via the touchscreen button "X", the transmis

-

sion is shifted into PARK, or the ignition is

placed in the OFF position.



The touchscreen button "X" to disable display

of the camera image is made available ONLY

when the vehicle is not in REVERSE.

STARTING AND OPERATING

187

Cargo Camera Icons — If Equipped

 Backup Camera Touchscreen Button

 Cargo Camera Touchscreen Button

 AUX Camera Touchscreen Button

If equipped with a Cargo Camera, a touchscreen

button is made available to indicate the current

active Camera image being displayed whenever

the Rear View Camera image is displayed.
If equipped with a Cargo Camera, a touchscreen

button to switch the display to Cargo Camera

image is made available whenever the Rear

View Camera image is displayed.
A touchscreen button "X" to disable display of

the camera image is made available when the

vehicle is not in REVERSE gear.

When enabled, active guidelines are overlaid on

the backup camera image to illustrate the width

of the vehicle and its projected backup path

based on the steering wheel position. The active

guidelines will show separate zones that will

help indicate the distance to the rear of the

vehicle. These settings can be adjusted within

Uconnect Settings

Ú

page 228.

A dashed center line overlay indicates the center

of the vehicle to assist with parking or aligning to

a hitch/receiver. The following table shows the

approximate distances for each zone:

Zones

Distance To The Rear Of The

Vehicle

Red

0 - 1 ft (0 - 30 cm)

Yellow

1 ft - 6.5 ft (30 cm - 2m)

Green

6.5 ft or greater

(2 m or greater)

WARNING!

Drivers must be careful when backing up even

when using the ParkView Rear Back Up Camera.

Always check carefully behind your vehicle, and

be sure to check for pedestrians, animals, other

vehicles, obstructions, or blind spots before

backing up. You are responsible for the safety of

your surroundings and must continue to pay

attention while backing up. Failure to do so can

result in serious injury or death.

CAUTION!



To avoid vehicle damage, ParkView should

only be used as a parking aid. The ParkView

camera is unable to view every obstacle or

object in your drive path.



To avoid vehicle damage, the vehicle must

be driven slowly when using ParkView to be

able to stop in time when an obstacle is

seen. It is recommended that the driver

look frequently over his/her shoulder when

using ParkView.

4

188

STARTING AND OPERATING



NOTE:

If snow, ice, mud, or any foreign substance

builds up on the camera lens, clean the lens,

rinse with water, and dry with a soft cloth.

Do not cover the lens.

Zoom View

When the Rear View Camera image is

being displayed, and the vehicle

speed is below 8 mph (13 km/h)

while in any gear selector position,

Zoom View is available. By pressing the

“magnifying glass” icon in the upper left of the

display screen, the image will zoom in to four

times the standard view. Pressing the icon a

second time will return the view to the standard

Backup Camera display.
When Zoom View is selected while the vehicle is

in REVERSE, then shifted to DRIVE, the camera

delay view will display the standard Backup

Camera view. If the vehicle is then returned to

REVERSE gear from DRIVE, the Zoom View

selection will automatically resume.
Shifting to NEUTRAL from any gear will maintain

the selected view (Zoom or Standard) as long as

the vehicle is below 8 mph (13 km/h).

If the vehicle is in PARK, Zoom View is available

until the gear selector is placed in DRIVE or

REVERSE.

NOTE:



If the vehicle is in DRIVE, NEUTRAL, or

REVERSE, and speed is greater than or equal

to 8 mph (13 km/h), Zoom View is unavail

-

able and the icon will appear gray.



While in Zoom View, the guidelines will not be

visible.

AUX C

AMERA

 — I

F

 E

QUIPPED



Your vehicle may be equipped with one or two

AUX Cameras, which display a rearview image

from the trailer on the touchscreen.
Activation
The AUX Camera is activated by first pressing the

Backup Camera, Cargo Camera (if equipped), or

Surround View Camera (if equipped) button on

the touchscreen, followed by the AUX button

located in the upper left corner of the rearview

display. The AUX camera can also be activated

when the vehicle is in REVERSE by pressing the

AUX button.

If equipped with two AUX Cameras, you can

switch between each camera by pressing the

AUX1 or AUX2 buttons on the Trailer Camera

display.

 AUX1 Camera Button

 AUX2 Camera Button

Deactivation
The AUX Camera is deactivated by pressing the

“X” in the upper right corner of the touchscreen.

This will return the display back to the

previously displayed screen.

NOTE:



If the AUX button is pressed and no AUX

Camera is connected, the touchscreen will

display a blue screen along with the message

“Camera System Unavailable.” The screen

can be exited out by pressing the “X” in the

upper right hand corner. This will return the

display back to the previously displayed

screen.

STARTING AND OPERATING

189



Zoom View is not available with the AUX

Camera feature.



The display will always default to the Trailer

Camera display (AUX 1).

SURROUND VIEW CAMERA SYSTEM — IF

EQUIPPED

Your vehicle may be equipped with the Surround

View Camera system that allows you to see an

on-screen image of the surroundings and Top

View of your vehicle whenever the gear selector is

put into REVERSE or manually activated via the

Uconnect system. The Top View of the vehicle will

show which doors are open. The image will be

displayed on the touchscreen display along with

a caution note “Check Entire Surroundings”

across the top of the screen. After five seconds,

this note will disappear. The Surround View

Camera system is comprised of three sequential

cameras located in the front grille and side

mirrors, in addition to a fourth Rear Back Up

Camera.

NOTE:



For the 3500, 4500, and 5500 Chassis Cab vehi

-

cles, the Rear Backup Camera is shipped loose

and not installed. Please refer to the Ram Body

Builder’s Guide for more information.



The Surround View Camera system has

programmable settings that may be selected

through the Uconnect system

Ú

page 228.

 Press this button on the touchscreen

to enter the Surround View Camera

menu in the Uconnect system.

When the vehicle is shifted into REVERSE, the

Rear View and Top View is the default view of

the system.
If the camera delay is turned on, the camera

image will display for up to 10 seconds after

shifting out of REVERSE. The camera image will

not display for 10 seconds if the vehicle speed

exceeds 8 mph (13 km/h), the vehicle is shifted

into PARK, or the ignition is placed in the OFF

position. The “X” button on the touchscreen

disables the display of the camera image.
If the camera delay is turned off, the camera

image will close and display the previous screen

after shifting out of REVERSE.

If active guidelines are enabled, the lines are

overlaid on the image in the Rear View to

illustrate the width of the vehicle. The view

will also include the side view mirrors and its

projected back up path based on the steering

wheel position.
There are different colored zones to indicate the

distance to the rear of the vehicle. Refer to the

chart below:

Modes Of Operation
Standard Rear View can be manually activated

by selecting “Back Up Camera” through the

Controls menu within the Uconnect system.

Top View

The Top View will show in the Uconnect system

with Rear View and Front View in a split screen

display. There are integrated ParkSense arcs in

the image at the front and rear of the vehicle.

Zone

Distance To The Rear Of The

Vehicle

Red

0 - 1 ft (0 - 30 cm)

Yellow

1 ft - 6.5 ft (30 cm - 2 m)

Green

6.5 ft or greater

(2 m or greater)

4

190

STARTING AND OPERATING



The arcs will change color from yellow to red

corresponding the distance zones to the

oncoming object.
The fifth button of the ParkSense Camera View

screen will change based on the features present

in the vehicle. If not equipped with a Cargo

Camera or Trailer Reverse Guidance, the Backup

Camera soft button will be displayed. If equipped

with a Cargo Camera but no Trailer Reverse

Guidance, the Cargo Camera soft button will be

displayed. If equipped with both a Cargo Camera

and Trailer Reverse Guidance, the Cargo/Trailer

Reverse Guidance soft button will be displayed.

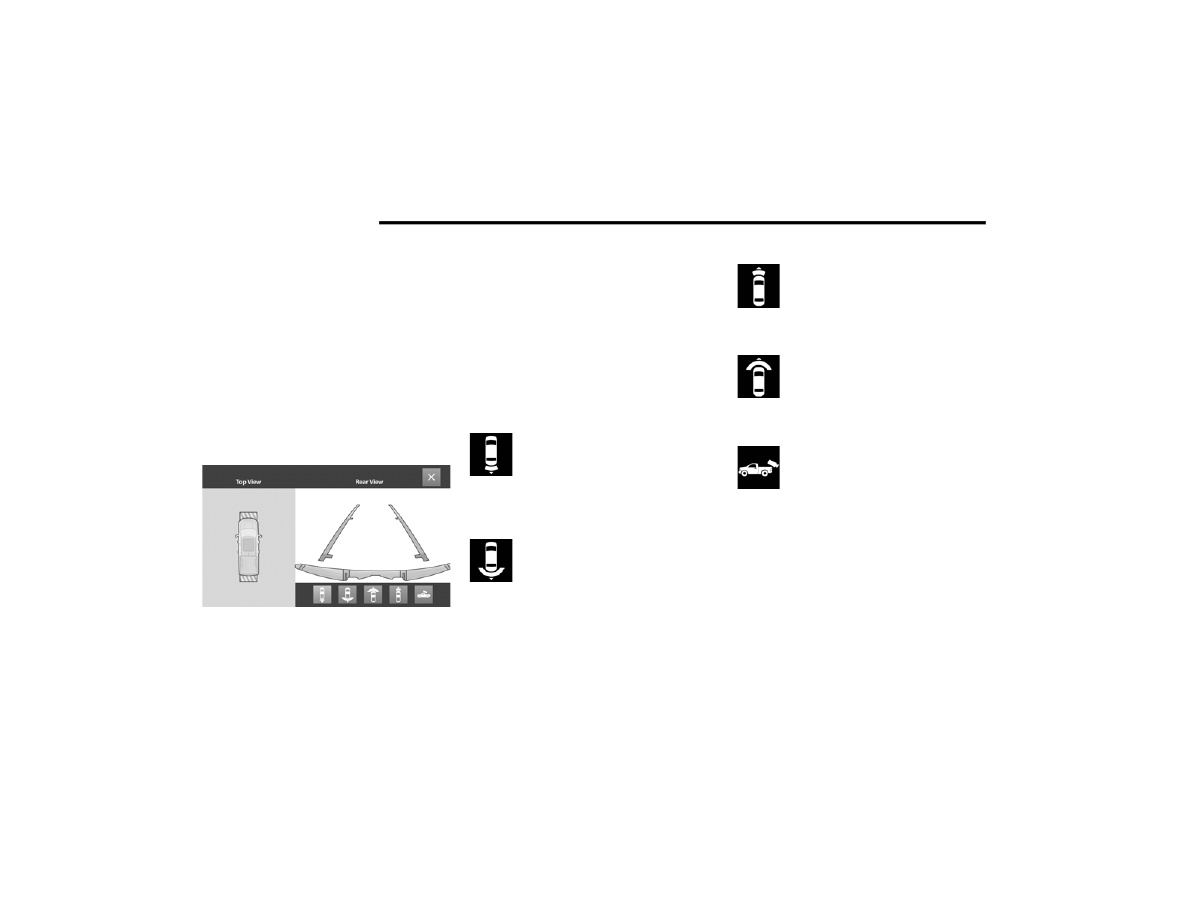

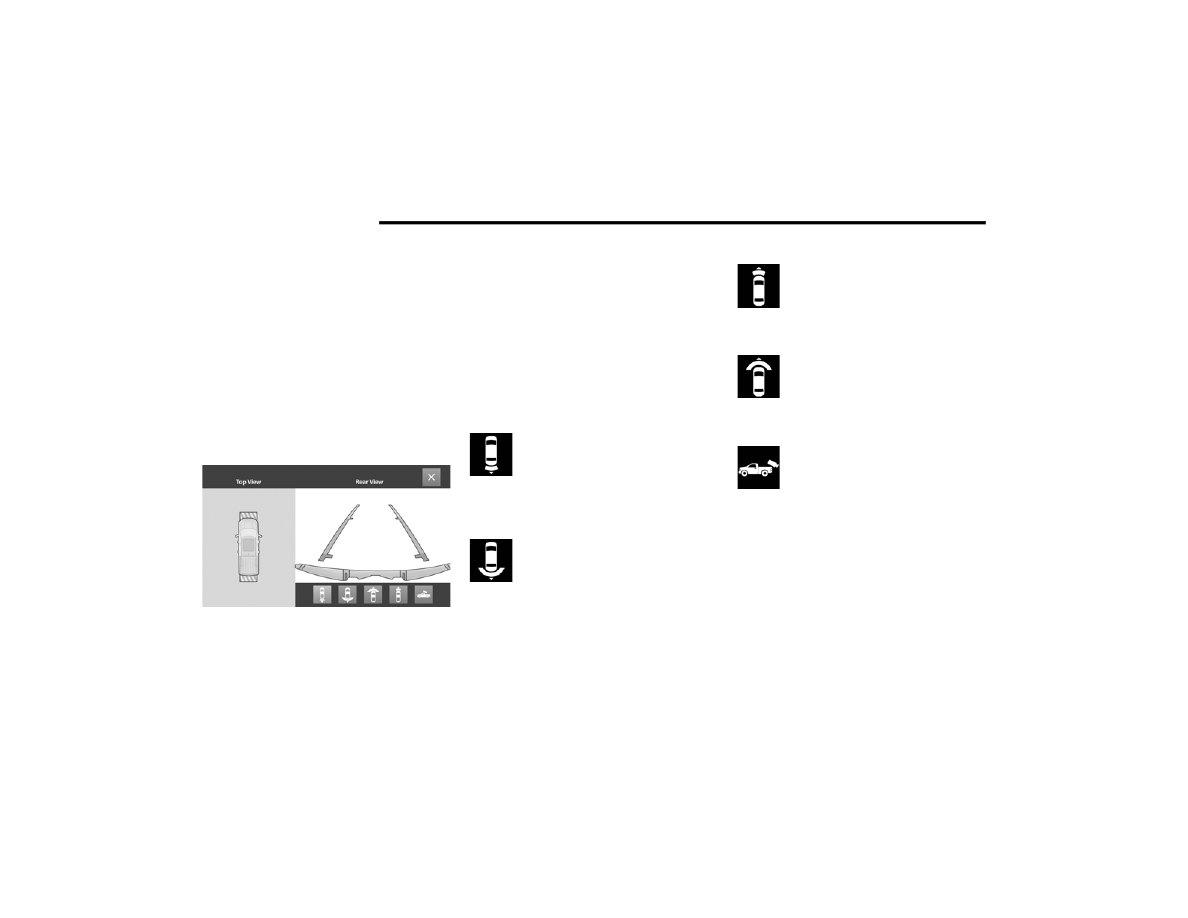

ParkSense Camera View

NOTE:



Front tires will display on the image when the

tires are turned.



Due to wide angle cameras in mirrors, the

image will appear distorted.



Top View will show which doors are open.



Open front doors will cancel the outside

image.

Rear View

This is the default view of the system

in REVERSE and is always paired with

the Top View of the vehicle with

optional active guidelines for the

projected path when enabled.

Rear Cross Path View

Pressing the Rear Cross Path soft key

will give the driver a wider angle view

of the Rear View. The Top View will be

disabled when this is selected.

Front View

The Front View will show you what is

immediately in front of the vehicle

and is always paired with the Top View

of the vehicle.

Front Cross Path View

Pressing the Front Cross Path soft key

will give the driver a wider angle view

of the Front View. The Top View will be

disabled when this is selected.

Rear View Camera

Pressing the Backup Camera soft key

will provide a full screen rear view with

Zoom View.

NOTE:

If the Rear View Camera view was selected

through the Surround View Camera menu,

exiting out of the Rear View screen will return to

the Surround View menu. If the Back Up Camera

was manually activated through the Controls

menu of the Uconnect system, exiting out of the

display screen will return to the Controls menu.

STARTING AND OPERATING

191

Cargo Camera

Pressing the Cargo Camera soft key

will provide a full screen view of the

cargo area.

NOTE:

If the Cargo Camera view was selected through

the Surround View screen, exiting out of the

Cargo Camera screen will return to the Surround

View screen. If the Cargo Camera was manually

activated through the Controls menu of the

Uconnect display, exiting out of the display

screen will return to the Controls menu.

Trailer Reverse Guidance

Pressing the Trailer Reverse Guidance

soft key will provide a full screen view of

the cargo area and trailer.
Pressing the Left & Right Tow Mirror

Split Screen View button within the

Trailer Reverse Guidance screen will

display a split screen to allow the

driver to see both sides of the trailer at the

same time. This view allows the driver to pan

left/right to better frame the trailer in the image.

NOTE:

Trailer Reverse Guidance can only be selected

through the Surround View screen; exiting out of

the Trailer Reverse Guidance screen will return

to the Surround View screen.

Zoom View
When the Rear View image is being displayed,

and the vehicle speed is below 8 mph (13 km/h)

while in any gear, Zoom View is available.

By pressing the “magnifying glass” icon in the

upper left of the display screen, the image will

zoom in to four times the standard view. Pressing

the icon a second time will return the view to the

standard Rear View.
When Zoom View is selected while the vehicle is

in REVERSE, then shifted to DRIVE, the camera

delay view will display the standard Back Up

Camera view. If the vehicle is then returned to

REVERSE gear from DRIVE, the Zoom View

selection will automatically resume.
Shifting to NEUTRAL from any gear will maintain

the selected view (Zoom or Standard) as long as

the vehicle is below 8 mph (13 km/h).
If the vehicle is in PARK, Zoom View is available

until the gear selector is placed in DRIVE or

REVERSE and speeds are at or above 8 mph

(13 km/h).

NOTE:



If the vehicle is in DRIVE, NEUTRAL, or

REVERSE, and speed is greater than or equal

to 8 mph (13 km/h), Zoom View is unavail

-

able and the icon will appear gray.



While in Zoom View, the guidelines will not be

visible.

Deactivation
The system is deactivated in the following

conditions if it was activated automatically:



When the vehicle is shifted out of REVERSE

(with camera delay turned on), the camera

image will continue to be displayed for up

to 10 seconds unless the vehicle speed

exceeds 8 mph (13 km/h), the vehicle is

shifted into PARK or the ignition is placed in

the OFF position. There is a touchscreen

button “X” to disable the display of the

camera image.



When the vehicle is shifted out of REVERSE

(with camera delay turned off), the Surround

View Camera mode is exited and the last

known screen appears again.

4

192

STARTING AND OPERATING



The system is deactivated in the following

conditions if it was activated manually from the

Uconnect controls menu via the Surround View

Camera button, Backup Camera button, Cargo

Camera button or Forward Facing Camera

button:



The "X" button on the display is pressed



Vehicle is shifted into PARK



Ignition is placed in the OFF position



Vehicle speed is over 8 mph (13 km/h) for

10 seconds

NOTE:

If the Surround View Camera, Cargo Camera,

Backup Camera, or Forward Facing Camera is

activated manually, and the vehicle is shifted

into REVERSE, deactivation methods for auto

-

matic activation are assumed.

The camera delay system is turned off manually

through Uconnect Settings

Ú

page 228.

NOTE:



If snow, ice, mud, or any foreign substance

builds up on the camera lenses, clean the

lenses, rinse with water, and dry with a soft

cloth. Do not cover the lenses.



If a malfunction with the system has

occurred, see an authorized dealer.

Cargo Camera Zoom View

When the Cargo Camera image is

being displayed, and the vehicle

speed is below 8 mph (13 km/h)

while in any gear selector position,

Zoom View is available. By pressing the

“magnifying glass” icon in the upper left of the

display screen, the image will zoom in to four

times the standard view. Pressing the icon a

second time will return the view to the standard

Cargo Camera display.
When Zoom View is selected while the vehicle is

in REVERSE, then shifted to DRIVE, the camera

delay view will display the standard Cargo

Camera view. If the vehicle is then returned to

REVERSE gear from DRIVE, the Zoom View

selection will automatically resume.

Shifting to NEUTRAL from any gear will maintain

the selected view (Zoom or Standard) as long as

the vehicle is below 8 mph (13 km/h).
Zoom View is available until the gear selector is

placed in DRIVE or REVERSE and speeds are at

or above 8 mph (13 km/h).

NOTE:



If the vehicle is in DRIVE, NEUTRAL, or

REVERSE, and speed is greater than or equal

to 8 mph (13 km/h), Zoom View is unavail

-

able and the icon will appear gray.



While in Zoom View, the dynamic centerline

will not be visible.

Forward Facing Camera With Tire Lines — If

Equipped
The Forward Facing Camera displays a front

view image of the road ahead, along with tire

lines to guide the driver when driving on narrow

roads. Tire lines can be activated/deactivated

through the Uconnect settings.

STARTING AND OPERATING

193

Activation
The Forward Facing Camera can be activated by

pressing the Forward Camera soft button on the

touchscreen.
Once activated, the camera image will remain

on as long as the vehicle speed is below 8 mph

(13 km/h) and the vehicle is not in 4WD Low.
Deactivation
The Forward Facing Camera is deactivated in

the following conditions:



The vehicle is not in 4WD Low and the vehicle

speed exceeds 8 mph (13 km/h) for

10 seconds.



The “X” button on the display is pressed.



Vehicle is shifted into PARK.



Ignition is placed in the OFF position.

NOTE:

If the vehicle is in 4WD Low, the Forward Facing

Camera image will be displayed until the “X”

button is pressed or the ignition is placed in the

OFF position. If the vehicle goes out of 4WD

Low, then the Forward Facing Camera will deac

-

tivate.

Trailer Reverse Guidance — If Equipped
The Trailer Reverse Guidance feature assists

the driver in backing up a trailer by providing

adjustable camera views of the trailer and

surrounding area. The cameras are mounted on

the side mirrors and the images will be displayed

side-by-side on the touchscreen. Left and right

camera images are swapped and mirrored on the

touchscreen to show the equivalent area behind

the vehicle as though the driver is using the side

mirrors.
Activation
The Trailer Reverse Guidance feature can

be activated by pressing the Trailer Reverse

Guidance button on the Backup/Cargo Camera

Display.
Deactivation
When the vehicle is shifted out of REVERSE

(with camera delay turned on), the camera

image will continue to be displayed for up to

10 seconds unless the vehicle speed exceeds

8 mph (13 km/h), the vehicle is shifted into

PARK or the ignition is placed in the OFF

position. There is a touchscreen button “X” to

disable the display of the camera image.

If Trailer Reverse Guidance is selected through

manually activated Surround View, Backup

Camera, or Cargo Camera, the following

deactivation conditions apply:



The “X” button on the display is pressed



The vehicle is shifted into PARK



The ignition is placed in the OFF position



The vehicle speed is over 8 mph (13 km/h)

for 10 seconds

WARNING!

Drivers must be careful when backing up

even when using the Surround View Camera.

Always check carefully behind your vehicle,

and be sure to check for pedestrians,

animals, other vehicles, obstructions, or blind

spots before backing up. You are responsible

for the safety of your surroundings and must

continue to pay attention while backing up.

Failure to do so can result in serious injury or

death.

4

194

STARTING AND OPERATING



NOTE:

If the vehicle is not equipped with a Pickup Box:



The bottom wedge of the Top View will be

displayed in black.



The Rear Cross Path soft button will be

grayed out.



The guidelines will not be overlaid on Top

View/Rear View and Full Screen of Rear View.



Black video will be displayed for the right side

of the Top and Rear View, and full screen of

the Rear View when the Rear View Camera is

not connected.

AUX C

AMERA

 — I

F

 E

QUIPPED



Your vehicle may be equipped with one or two

AUX Cameras, which display a rearview image

from the trailer on the touchscreen.
Activation
The AUX Camera is activated by first pressing the

Backup Camera, Cargo Camera (if equipped), or

Surround View Camera (if equipped) button on

the touchscreen, followed by the AUX button

located in the upper left corner of the rearview

display. The AUX camera can also be activated

when the vehicle is in REVERSE by pressing the

AUX button.
If equipped with two AUX Cameras, you can

switch between each camera by pressing the

AUX1 or AUX2 buttons on the Trailer Camera

display.

 AUX1 Camera Button

 AUX2 Camera Button

Deactivation
The AUX Camera is deactivated by pressing the

“X” in the upper right corner of the touchscreen.

This will return the display back to the

previously displayed screen.

NOTE:



If the AUX button is pressed and no AUX

Camera is connected, the touchscreen will

display a blue screen along with the message

“Camera System Unavailable.” The screen

can be exited out by pressing the “X” in the

upper right hand corner. This will return the

display back to the previously displayed

screen.



Zoom View is not available with the AUX

Camera feature.



The display will always default to the Trailer

Camera display (AUX 1).

CAUTION!



To avoid vehicle damage, Surround View

should only be used as a parking aid. The

Surround View camera is unable to view

every obstacle or object in your drive path.



To avoid vehicle damage, the vehicle must

be driven slowly when using Surround View

to be able to stop in time when an obstacle

is seen. It is recommended that the driver

look frequently over his/her shoulder when

using Surround View.

STARTING AND OPERATING

195

ENGINE RUNAWAY

Diesel engine runaway is a rare condition

affecting diesel engines, where the engine

consumes its own lubrication oil and runs at

higher and higher RPM until it overspeeds to

a point where it destroys itself due to either

mechanical failure or engine seizure through

lack of lubrication.

REFUELING THE VEHICLE — GASOLINE

ENGINE

NOTE:

When the fuel nozzle “clicks” or shuts off the

fuel tank is full.

NOTE:

Tighten the gas cap a quarter turn until you hear

one click. This is an indication that the cap is

properly tightened.

If the gas cap is not tightened properly, the

Malfunction Indicator Light will come on.

Be sure the gas cap is tightened every time the

vehicle is refueled.

WARNING!

In case of engine runaway due to flammable

fumes from fuel spills or turbocharger oil

leaks being sucked into the engine, do the

following to help avoid personal injury and/or

vehicle damage:



Turn the ignition switch to the OFF position.



Using a CO2 or dry chemical type fire extin

-

guisher, direct the spray from the fire extin

-

guisher into the grille on the passenger side so

that the spray enters the engine air intake.

The inlet for the engine air intake is located

behind the passenger side headlamp and

receives air through the grille.

CAUTION!



Damage to the fuel system or emissions

control system could result from using an

improper fuel tank filler tube cap (fuel filler

cap). A poorly fitting cap could let impurities

into the fuel system. Also, a poorly-fitted

aftermarket cap can cause the MIL

(Malfunction Indicator Light) to illuminate

due to fuel vapors escaping from the

system.



A poorly fitting fuel filler cap may cause the

MIL to turn on.



To avoid fuel spillage and overfilling, do not

“top off” the fuel tank after filling.

WARNING!



Never have any smoking materials lit in

or near the vehicle when the gas cap is

removed or the tank is being filled.



Never add fuel to the vehicle when the

engine is running. This is in violation of

most state and federal fire regulations and

may cause the MIL to turn on.

WARNING!

A fire may result if gasoline is pumped into a

portable container that is inside of a vehicle.

You could be burned. Always place gas

containers on the ground while filling.

4

196

STARTING AND OPERATING



L

OOSE

 F

UEL

 F

ILLER

 C

AP

 M

ESSAGE



If the vehicle diagnostic system

determines that the fuel filler cap

is loose, improperly installed, or

damaged, a loose gASCAP indicator

will display in the instrument cluster telltale

display area

Ú

page 90. Tighten the fuel filler

cap properly and push the RIGHT button to turn

off the message. If the problem continues, the

message will appear the next time the vehicle is

started.

REFUELING THE VEHICLE — DIESEL ENGINE

NOTE:



When the fuel nozzle “clicks” or shuts off, the

fuel tank is full.



Tighten the fuel filler cap until you hear a

“clicking” sound. This is an indication that the

fuel filler cap is properly tightened.



Make sure that the fuel filler cap is tightened

each time the vehicle is refueled.

D

IESEL

 E

XHAUST

 F

LUID

Your vehicle is equipped with a Selective

Catalytic Reduction (SCR) system to meet the

very stringent diesel emissions standards

required by the Environmental Protection

Agency.
The purpose of the SCR system is to reduce levels

of NOx (oxides of nitrogen emitted from engines)

that are harmful to our health and the

environment to a near-zero level. A small quantity

of Diesel Exhaust Fluid (DEF) is injected into the

exhaust upstream of a catalyst where, when

vaporized, it converts smog-forming nitrogen

oxides (NOx) into harmless nitrogen (N2) and

water vapor (H2O), two natural components of

the air we breathe. You can operate with the

comfort that your vehicle is contributing to a

cleaner, healthier world environment for this and

generations to come.

System Overview

This vehicle is equipped with a Diesel Exhaust

Fluid (DEF) injection system and a Selective

Catalytic Reduction (SCR) catalyst to meet the

emission requirements.
The DEF injection system consists of the

following components:



DEF tank



DEF pump



DEF injector



Electronically-heated DEF lines



DEF control module



NOx sensors



Temperature sensors



SCR catalyst



UQS Sensor

For system messages and warnings

Ú

page 90.

CAUTION!

To avoid fuel spillage and overfilling, do not

“top off” the fuel tank after filling.

WARNING!

A fire may result if gasoline is pumped into a

portable container that is inside of a vehicle.

You could be burned. Always place gas

containers on the ground while filling.

STARTING AND OPERATING

197

NOTE:



Your vehicle is equipped with a DEF injection

system. You may occasionally hear an audible

clicking noise. This is normal operation.



The DEF pump will run for a period of time

after engine shutdown to purge the DEF

system. This is normal operation.

Diesel Exhaust Fluid Storage

Diesel Exhaust Fluid (DEF) is considered a very

stable product with a long shelf life. If DEF is kept

in temperatures between 10° and 90°F (-12°

and 32°C), it will last a minimum of one year.
DEF is subject to freezing at the lowest

temperatures. For example, DEF may freeze

at temperatures at or below 12°F (-11°C).

The system has been designed to operate in

this environment.

NOTE:

When working with DEF, it is important to know that:



Any containers or parts that come into contact

with DEF must be DEF compatible (plastic or

stainless steel). Copper, brass, aluminum, iron

or non-stainless steel should be avoided as

they are subject to corrosion by DEF.



If DEF is spilled, it should be wiped up

completely.

Adding Diesel Exhaust Fluid (DEF)

The DEF gauge (located on the instrument

cluster) will display the level of DEF remaining in

the tank

Ú

page 90.

NOTE:



Driving conditions (altitude, vehicle speed,

load, etc.) will effect the amount of DEF that

is used in your vehicle.



Another factor is that outside temperature

can affect DEF consumption. In cold condi

-

tions, 12°F (-11°C) and below, the DEF

gauge needle can stay on a fixed position and

may not move for extended periods of time.

This is a normal function of the system.



There is an electric heater inside the DEF

tank that automatically works when neces

-

sary. And if the DEF supply does freeze, the

truck will operate normally until it thaws.

DEF Fill Procedure

NOTE:

For the correct fluid type

Ú

page 440.

Remove cap from DEF tank (located on drivers

side of the vehicle or in fuel door).

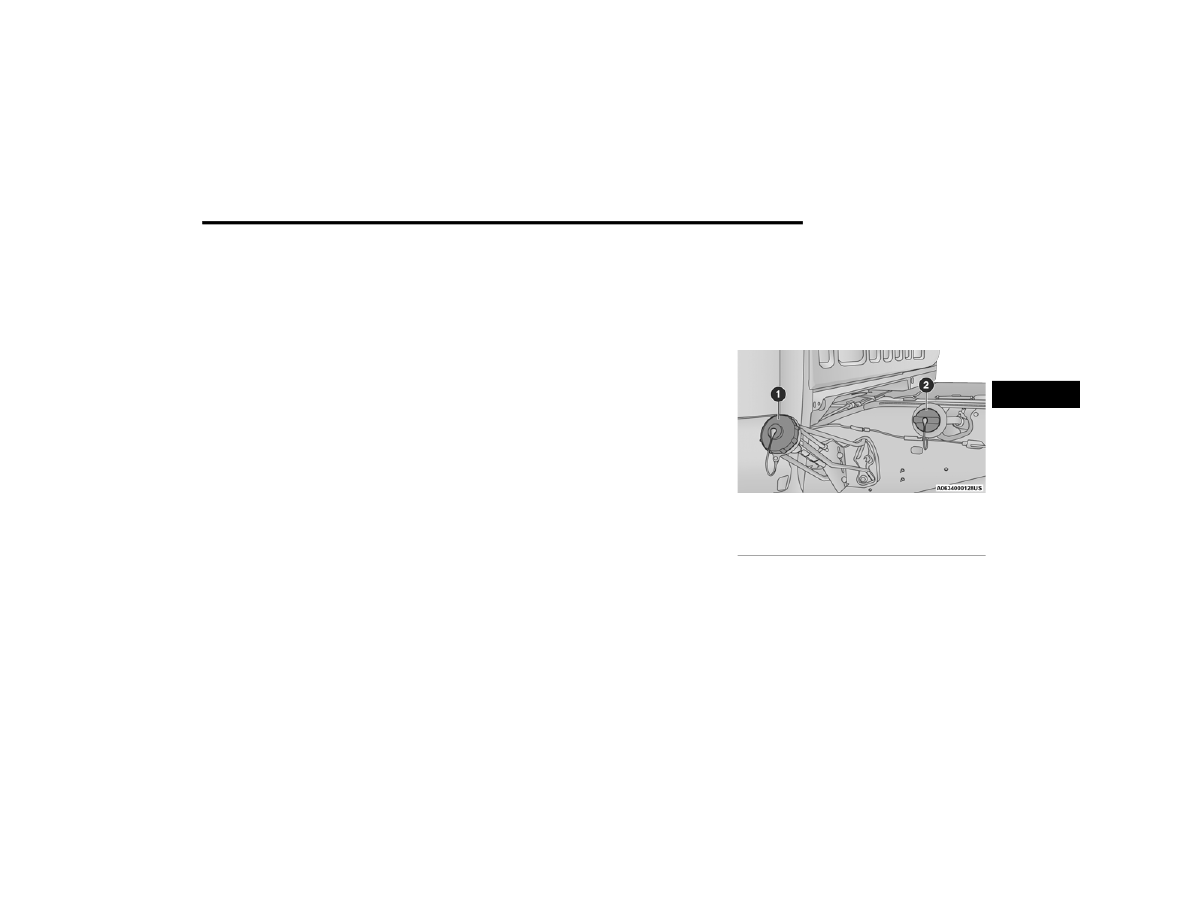

DEF Filler Cap And Fuel Fill Chassis Cab Models

1 — Diesel Exhaust Fluid (DEF) Fill Location
2 — Diesel Fuel Fill Location

4

198

STARTING AND OPERATING



(Continued)

NOTE:



The DEF gauge may take up to five seconds

to update after adding a gallon or more of

Diesel Exhaust Fluid (DEF) to the DEF tank.

If you have a fault related to the DEF system,

the gauge may not update to the new level.

See an authorized dealer for service.



The DEF gauge may also not immediately

update after a refill if the temperature of the

DEF fluid is below 39°F (4°C). The DEF tank

heater will possibly warm up the DEF fluid

and allow the gauge to update after a period

of run time. Under very cold conditions, it is

possible that the gauge may not reflect the

new fill level for several drives.



At 40°F (4°C) you could see some increase

in the DEF gauge due to the tank thawing.

The gauge and level sensor are working prop

-

erly and is just updating with proper thawed

DEF.



Excessive overfilling of the DEF tank can

result in a MIL lamp/fault code and inaccu

-

rate level readings.

Refilling With Nozzles
You can fill up at any DEF distributor.
Proceed as follows:



Insert the DEF nozzle in the filler, start

refilling and stop refilling at the first shut-off

(the shut-off indicates that the DEF tank is

full). DO NOT proceed with the refilling, to

prevent spillage of DEF.



Extract the nozzle.

Refilling With Containers
Proceed as follows:



Check the expiration date.



Read the advice for use on the label before

pouring the content of the bottle into the DEF

tank.



After the indication appears on the instru

-

ment panel display

Ú

page 90 fill the DEF

tank with no more than 6 Gallons (22 liters).

CAUTION!



To avoid DEF spillage, and possible

damage to the DEF tank from overfilling, do

not “top off” the DEF tank after filling.



DO NOT OVERFILL. DEF will freeze below

12ºF (-11ºC). The DEF system is designed

to work in temperatures below the DEF

freezing point, however, if the tank is over

-

filled and freezes, the system could be

damaged.



When DEF is spilled, clean the area imme

-

diately with water and use an absorbent

material to soak up the spills on the ground.



Do not attempt to start your engine if DEF is

accidentally added to the diesel fuel tank

as it can result in severe damage to your

engine, including but not limited to failure

of the fuel pump and injectors.

STARTING AND OPERATING

199

Stop filling the DEF tank immediately if DEF

splashes or wells back in the filler neck.
Reinstall cap onto DEF filler tube.

Filling The Def Tank In Cold Climates
Since DEF will begin to freeze at 12°F (-11°C),

your vehicle is equipped with an automatic DEF

heating system. This allows the DEF injection

system to operate properly at temperatures

below 12°F (-11°C). If your vehicle is not in

operation for an extended period of time with

temperatures below 12°F (-11°C), the DEF in

the tank may freeze. If the tank is overfilled and

freezes, it could be damaged. Therefore, do not

overfill the DEF tank.
Extra care should be taken when filling with

portable containers to avoid overfilling. Note the

level of the DEF gauge in your instrument cluster.

You may safely add a maximum of 2 gallons

(7.5 liters) of DEF from portable containers when

your DEF gauge is reading ½ full.

VEHICLE LOADING

G

ROSS

 V

EHICLE

 W

EIGHT

 R

ATING



(GVWR)

The GVWR is the total permissible weight of your

vehicle including driver, passengers, vehicle,

options and cargo. The label also specifies

maximum capacities of front and rear axle

systems (GAWR). Total load must be limited

so GVWR and front and rear GAWR are not

exceeded.

P

AYLOAD

The payload of a vehicle is defined as the

allowable load weight a truck can carry,

including the weight of the driver, all

passengers, options and cargo.



Never add anything other than DEF to the

tank – especially any form of hydrocarbon

such as diesel fuel, fuel system additives,

gasoline, or any other petroleum-based

product. Even a very small amount of these,

less than 100 parts per million or less than

1 oz. per 78 gallons (295 liters) will contam

-

inate the entire DEF system and will require

replacement. If owners use a container,

funnel or nozzle when refilling the tank, it

should either be new or one that is has only

been used for adding DEF. Mopar provides

an attachable nozzle with its DEF for this

purpose.

CAUTION!

 (Continued)

4

200

STARTING AND OPERATING



G

ROSS

 A

XLE

 W

EIGHT

 R

ATING

 (GAWR)

The GAWR is the maximum permissible load

on the front and rear axles. The load must be

distributed in the cargo area so that the GAWR

of each axle is not exceeded.
Each axle GAWR is determined by the

components in the system with the lowest load

carrying capacity (axle, springs, tires or wheels).

Heavier axles or suspension components

sometimes specified by purchasers for increased

durability does not necessarily increase the

vehicle's GVWR.

T

IRE

 S

IZE

The tire size on the Vehicle Certification Label

represents the actual tire size on your vehicle.

Replacement tires must be equal to the load

capacity of this tire size.

R

IM

 S

IZE

This is the rim size that is appropriate for the tire

size listed.

I

NFLATION

 P

RESSURE

This is the cold tire inflation pressure for your

vehicle for all loading conditions up to full GAWR.

C

URB

 W

EIGHT

The curb weight of a vehicle is defined as the

total weight of the vehicle with all fluids, including

vehicle fuel, at full capacity conditions, and with

no occupants or cargo loaded into the vehicle.

The front and rear curb weight values are

determined by weighing your vehicle on a

commercial scale before any occupants or

cargo are added.

L

OADING

The actual total weight and the weight of the

front and rear of your vehicle at the ground can

best be determined by weighing it when it is

loaded and ready for operation.
The entire vehicle should first be weighed on a

commercial scale to ensure that the GVWR has

not been exceeded. The weight on the front and

rear of the vehicle should then be determined

separately to be sure that the load is properly

distributed over the front and rear axles.

Weighing the vehicle may show that the GAWR

of either the front or rear axle has been

exceeded but the total load is within the

specified GVWR. If so, weight must be shifted

from front to rear or rear to front as appropriate

until the specified weight limitations are met.

Store the heavier items down low and be sure

that the weight is distributed equally. Stow all

loose items securely before driving.
Improper weight distributions can have an

adverse effect on the way your vehicle steers

and handles and the way the brakes operate.

TRAILER TOWING

In this section you will find safety tips and

information on limits to the type of towing you

can reasonably do with your vehicle. Before

towing a trailer, carefully review this information

to tow your load as efficiently and safely as

possible.
To maintain the New Vehicle Limited Warranty

coverage, follow the requirements and

recommendations in this manual concerning

vehicles used for trailer towing.

CAUTION!

Do not load your vehicle any heavier than the

GVWR or the maximum front and rear GAWR. If

you do, parts on your vehicle can break, or it

can change the way your vehicle handles.

This could cause you to lose control. Also

overloading can shorten the life of your vehicle.

STARTING AND OPERATING

201

C

OMMON

 T

OWING

 D

EFINITIONS

The following trailer towing related definitions

will assist you in understanding the following

information:

Gross Vehicle Weight Rating (GVWR)

The GVWR is the total allowable weight of your

vehicle. This includes driver, passengers, cargo

and tongue weight. The total load must be

limited so that you do not exceed the GVWR

Ú

page 199.

Gross Trailer Weight (GTW)

The GTW is the weight of the trailer plus

the weight of all cargo, consumables and

equipment (permanent or temporary) loaded

in or on the trailer in its "loaded and ready for

operation" condition.
The recommended way to measure GTW is to

put your fully loaded trailer on a vehicle scale.

The entire weight of the trailer must be

supported by the scale.

Gross Combination Weight Rating (GCWR)

The GCWR is the total allowable weight of your

vehicle and trailer when weighed in combination.

Gross Axle Weight Rating (GAWR)

The GAWR is the maximum capacity of the front and

rear axles. Distribute the load over the front and rear

axles evenly. Make sure that you do not exceed

either front or rear GAWR

Ú

page 199.

Tongue Weight (TW)

The TW is the downward force exerted on the

hitch ball by the trailer. You must consider this

as part of the load on your vehicle.

Trailer Frontal Area

The frontal area is the maximum height

multiplied by the maximum width of the front

of a trailer.

Trailer Sway Control (TSC)

The TSC can be a mechanical telescoping link that

can be installed between the hitch receiver and the

trailer tongue that typically provides adjustable

friction associated with the telescoping motion to

dampen any unwanted trailer swaying motions

while traveling.
If equipped, the electronic TSC recognizes a

swaying trailer and automatically applies

individual wheel brakes and/or reduces engine

power to attempt to eliminate the trailer sway.

Weight-Carrying Hitch

A weight-carrying hitch supports the trailer tongue

weight, just as if it were luggage located at a hitch

ball or some other connecting point of the vehicle.

These kinds of hitches are commonly used to tow

small and medium sized trailers.

WARNING!

If the gross trailer weight is 5,000 lbs

(2,267 kg) or more, it is recommended to use

a weight-distributing hitch to ensure stable

handling of your vehicle. If you use a standard

weight-carrying hitch, you could lose control

of your vehicle and cause a collision.

WARNING!

It is important that you do not exceed the

maximum front or rear GAWR. A dangerous

driving condition can result if either rating

is exceeded. You could lose control of the

vehicle and have a collision.

4
