GETTING TO KNOW YOUR VEHICLE

29

Using the key fob on the door, you can do the following:
• For  Cargo  versions  with  swing  door/cargo  doors:

centrally unlock the load compartment (sliding side doors

+ rear swing doors/tailgate), centrally lock all the doors.

• For versions with swing door: local unlocking/locking.

Opening/Closing The First Swing Door From The
Outside

To open the door, turn the key in the lock or push the cargo

unlock  button  on  the  key  fob  and  then  pull  the  exterior

handle to the left. To close the door, turn the key in the lock

or push the lock button on the key fob.

Emergency Opening Of The First Swing Door From The
Inside

From inside the vehicle, use the interior door release mecha

-

nism located on the left rear trim panel.

Opening The Second Swing Door

After having opened the first door, pull the handle located

on the door face toward the rear of the vehicle.

SEATS

Seats  are  a  part  of  the  Occupant  Restraint  System  of  the

vehicle.

WARNING!

• It is dangerous to ride in a cargo area, inside or outside

of a vehicle. In a collision, people riding in these areas

are more likely to be seriously injured or killed.

• Do not allow people to ride in any area of your vehicle

that is not equipped with seats and seat belts. In a colli

-

sion, people riding in these areas are more likely to be

seriously injured or killed.

• Be sure everyone in your vehicle is in a seat and using

a seat belt properly.

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

30 GETTING TO KNOW YOUR VEHICLE

Manual Adjustment (Front Seats)

The front driver and passenger seats can be adjusted forward

and rearward, and (if equipped), may be reclined and the

height and lumbar can be adjusted.

Seat Adjustments

WARNING!

• Adjusting  a  seat  while  driving  may  be  dangerous.

Moving  a  seat  while  driving  could  result  in  loss  of

control which could cause a collision and serious injury

or death.

• Seats should be adjusted before fastening the seat belts

and while the vehicle is parked. Serious injury or death

could result from a poorly adjusted seat belt.

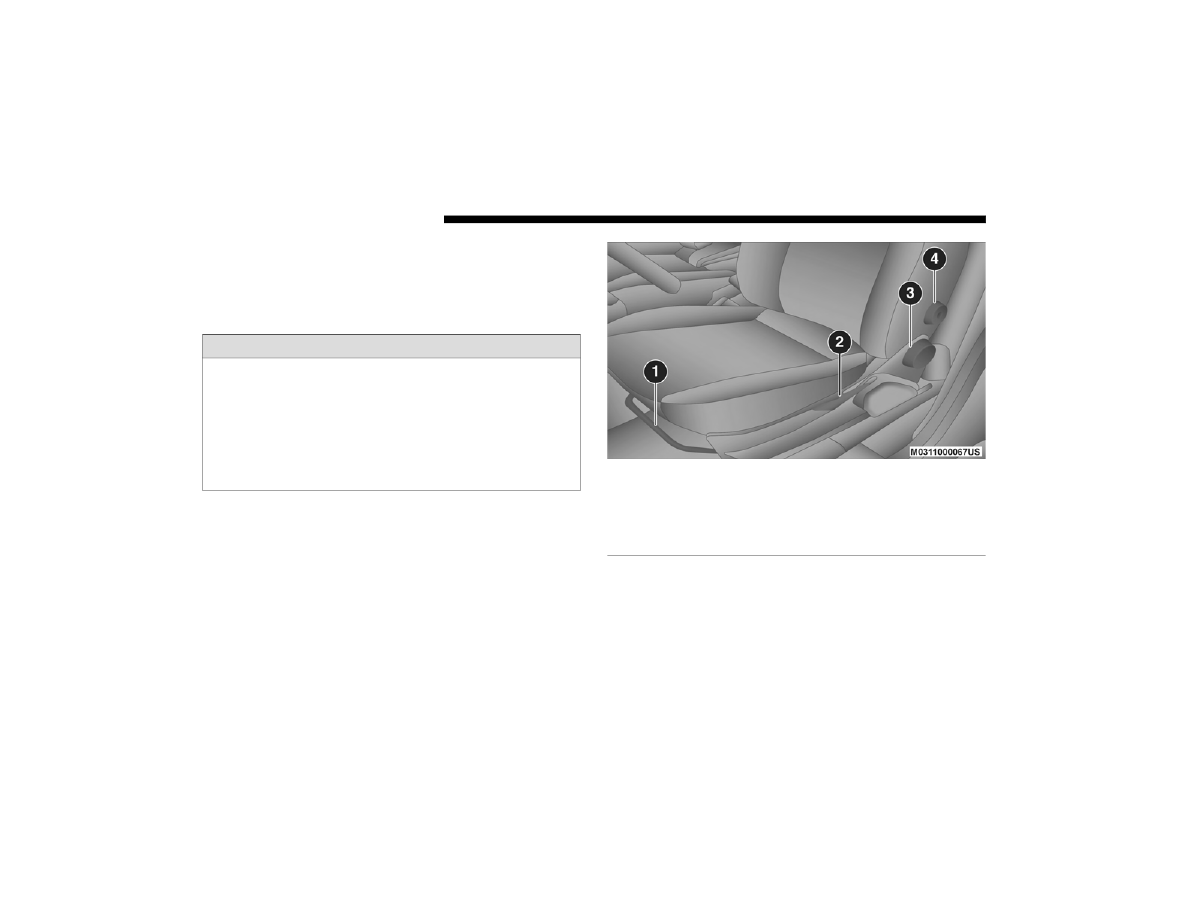

1 — Forward/Rearward Adjustment Bar

2 — Height Adjustment Lever

3 — Recliner Knob

4 — Lumbar Knob

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GETTING TO KNOW YOUR VEHICLE

31

Forward And Rearward Adjustment

The adjustment bar is at the front of the seat, near the floor.

Pull the bar upward to move the seat forward or rearward.

Release the bar once the seat is in the desired position. Then,

using  body  pressure,  move  forward  and  rearward  on  the

seat to be sure that the seat adjusters have latched.

Height Adjustment — If Equipped

The height adjustment lever is located on the center outboard

side of the seat. Lift up or push down on the front lever to

adjust the front of the seat up or down.

Recliner Adjustment

The recliner knob is on the rear outboard side of the seat. To

recline  the  seatback,  rotate  the  knob  rearward  without

leaning back. To return the seatback to its normal upright

position,  lean  forward,  rotate  the  knob  forward  until  the

seatback is in the upright position.

Lumbar Support — If Equipped

This feature allows you to increase or decrease the amount of

lumbar support. The lumbar control knob is located on the

rear upper outboard side of the seatback. Rotate the control

forward  to  increase  and  rearward  to  decrease  the  desired

amount of lumbar support.

WARNING!

• Adjusting  a  seat  while  the  vehicle  is  moving  is

dangerous.  The  sudden  movement  of  the  seat  could

cause you  to lose control.  The seat belt  might  not be

adjusted properly and you could be injured. Adjust the

seat only while the vehicle is parked.

• Do  not  ride  with  the  seatback  reclined  so  that  the

shoulder belt is no longer resting against your chest. In

a collision you could slide under the seat belt and be

seriously or even fatally injured. Use the recliner only

when the vehicle is parked.

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

32 GETTING TO KNOW YOUR VEHICLE

Heated Seats — If Equipped

On some models, the front driver and passenger seats may

be equipped with heaters in both the seat cushions and seat

-

backs. The controls for the front heated seats are located on

the lower outboard side of the seat.

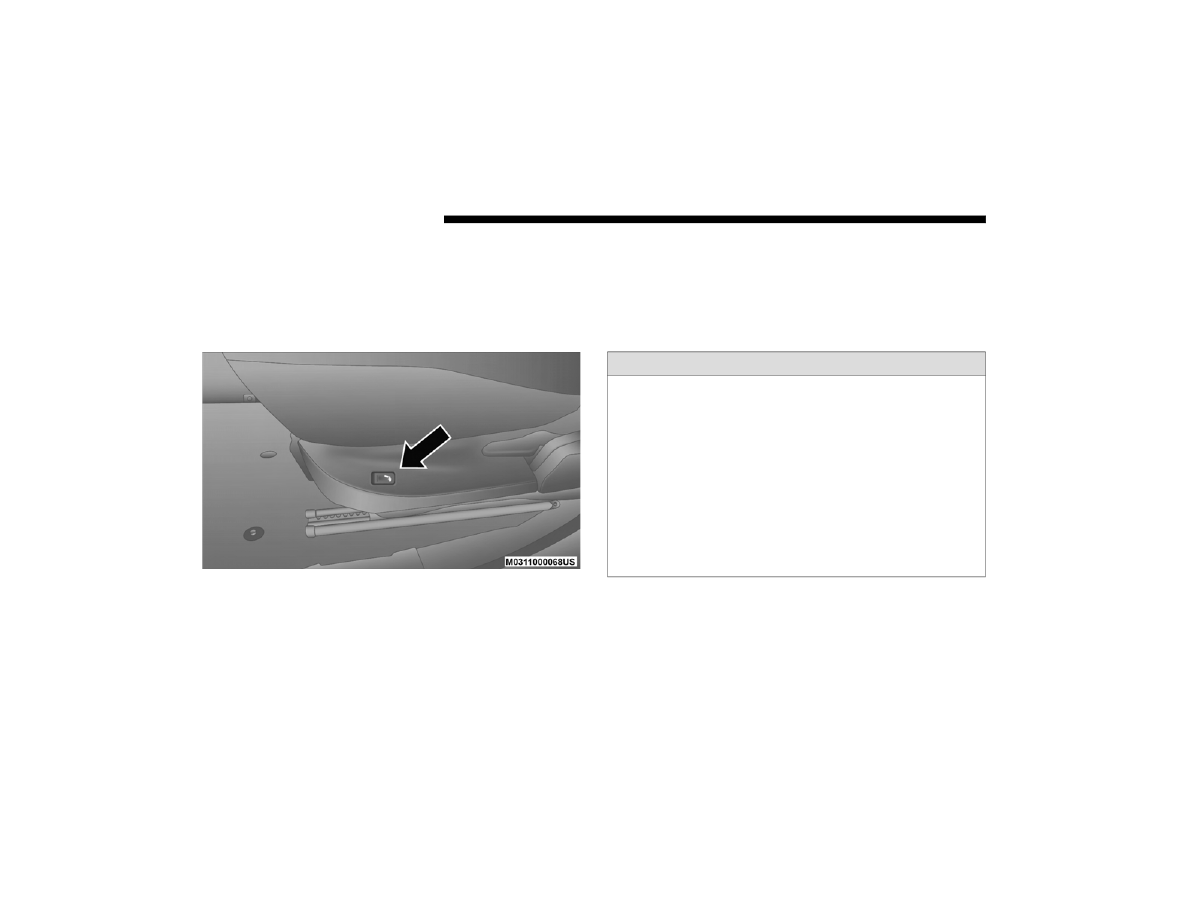

Heated Seat Control Button

Push the switch once to turn on the heated seats. The LED on

the switch illuminates when the heated seat is on. Push the

switch a second time to shut the heating elements off.

NOTE:

• This feature is only available with the ignition key in MAR

(ACC/ON/RUN) position.

• Once a heat setting is selected, heat will be felt within two

to five minutes.

WARNING!

• Persons who are unable to feel pain to the skin because

of advanced age, chronic illness, diabetes, spinal cord

injury,  medication,  alcohol  use,  exhaustion  or  other

physical condition must exercise care when using the

seat heater.  It  may cause burns even at low tempera

-

tures, especially if used for long periods of time.

• Do not place anything on the seat or seatback that insu

-

lates  against heat, such as a blanket or cushion. This

may cause the seat heater to overheat. Sitting in a seat

that has been overheated could cause serious burns due

to the increased surface temperature of the seat.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GETTING TO KNOW YOUR VEHICLE

33

Folding Rear Seat — If Equipped

To  provide  additional  storage  area,  each  rear  seat  can  be

folded flat to allow for extended cargo space.

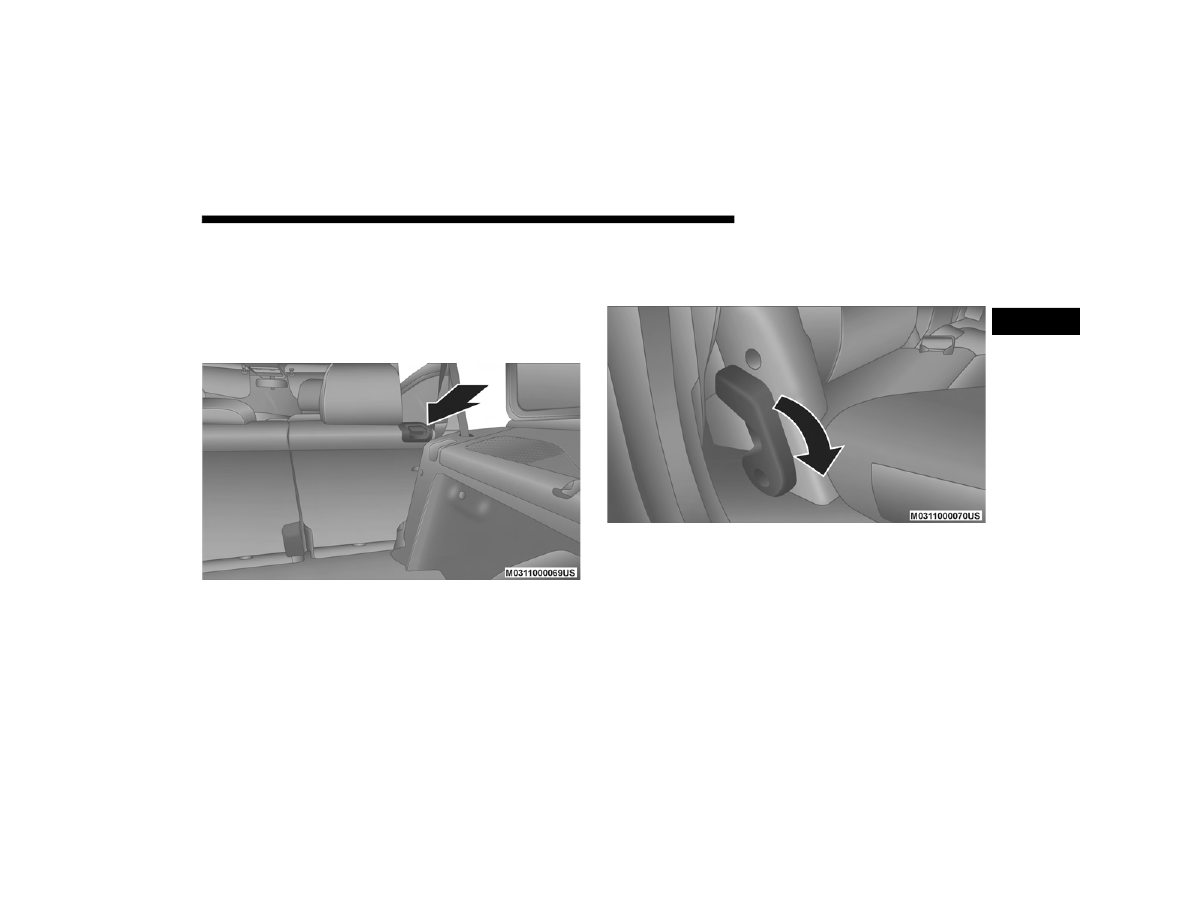

1. Locate the release lever (upper outboard side of seat), and

lift it upward until the seatback releases.

Seatback Release Lever

2. Slowly fold down the seatback.

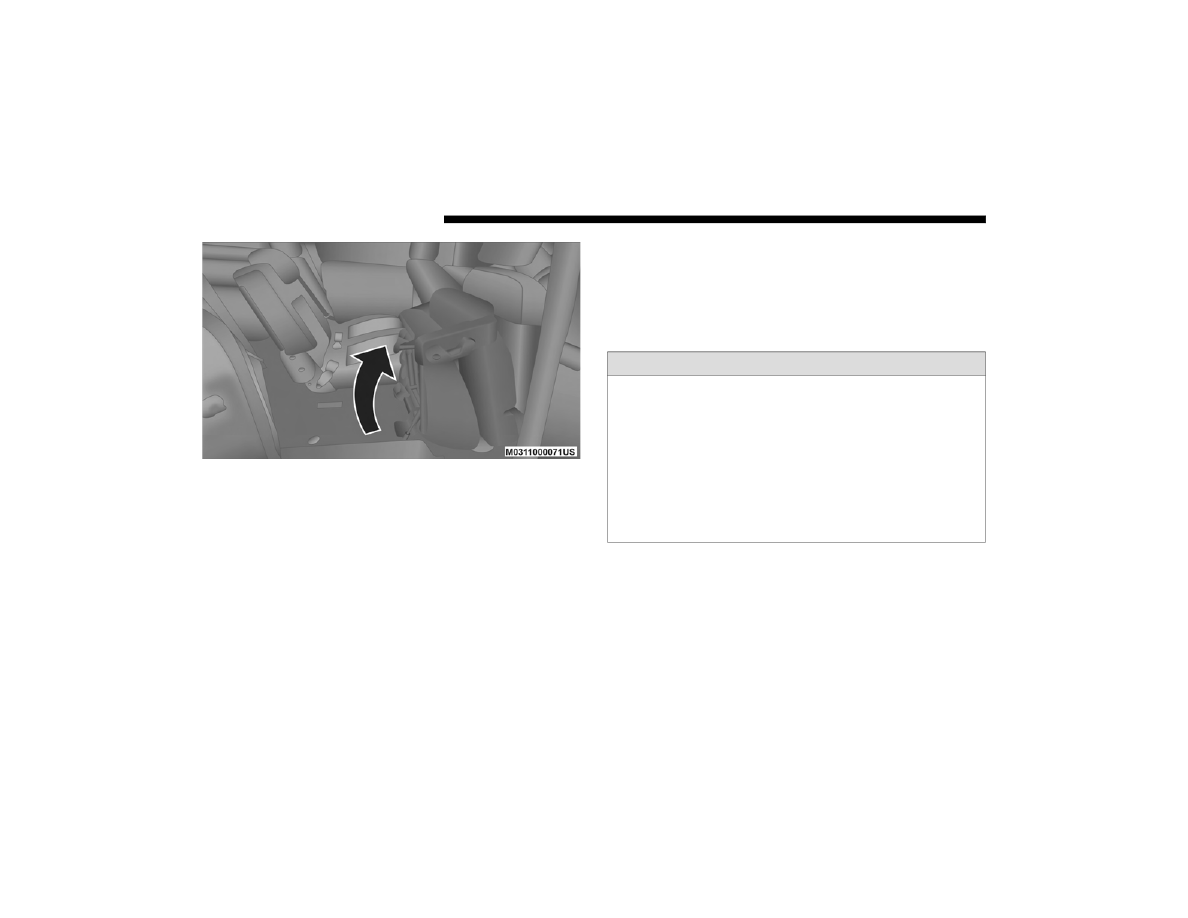

3. Pull  forward  on  the  lower  release  lever  located  on  the

lower outboard side of seat and lift the seat for extended

cargo space.

Seat Release Lever

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

34 GETTING TO KNOW YOUR VEHICLE

Extended Cargo Space

4. Reverse order for original setting.

HEAD RESTRAINTS

Head restraints are designed to reduce the risk of injury by

restricting  head  movement  in  the  event  of  a  rear  impact.

Head restraints should be adjusted so that the top of the head

restraint is located above the top of your ear.

WARNING!

• All occupants, including the driver, should not operate

a  vehicle  or  sit  in  a  vehicle’s  seat  until  the  head

restraints are placed in their proper positions in order

to minimize the risk of neck injury  in the event of  a

crash.

• Head  restraints  should  never  be  adjusted  while  the

vehicle is in motion. Driving a vehicle with the head

restraints improperly adjusted or removed could cause

serious injury or death in the event of a collision.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GETTING TO KNOW YOUR VEHICLE

35

Front Adjustment

To  raise  the  head  restraint,  pull  upward  on  the  head

restraint. To lower the head restraint, push the adjustment

button, located on the base of the head restraint, and push

downward on the head restraint.

Front Head Restraint

Rear Adjustment

The  center  head  restraint  is  adjustable  and  removable.  To

raise  the  head  restraint,  push  and  hold  the  adjustment

button,  located  on  the  base  of  the  head  restraint  and  pull

upward on the head restraint. To lower the head restraint,

push and hold the adjustment button, and push downward

on the head restraint till the desired height is reached.

1 — Release Button

2 — Adjustment Button

WARNING!

ALL  the  head  restraints  MUST  be  reinstalled  in  the

vehicle  to  properly  protect  the  occupants.  Follow  the

re-installation instructions above  prior to operating the

vehicle or occupying a seat.

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

36 GETTING TO KNOW YOUR VEHICLE

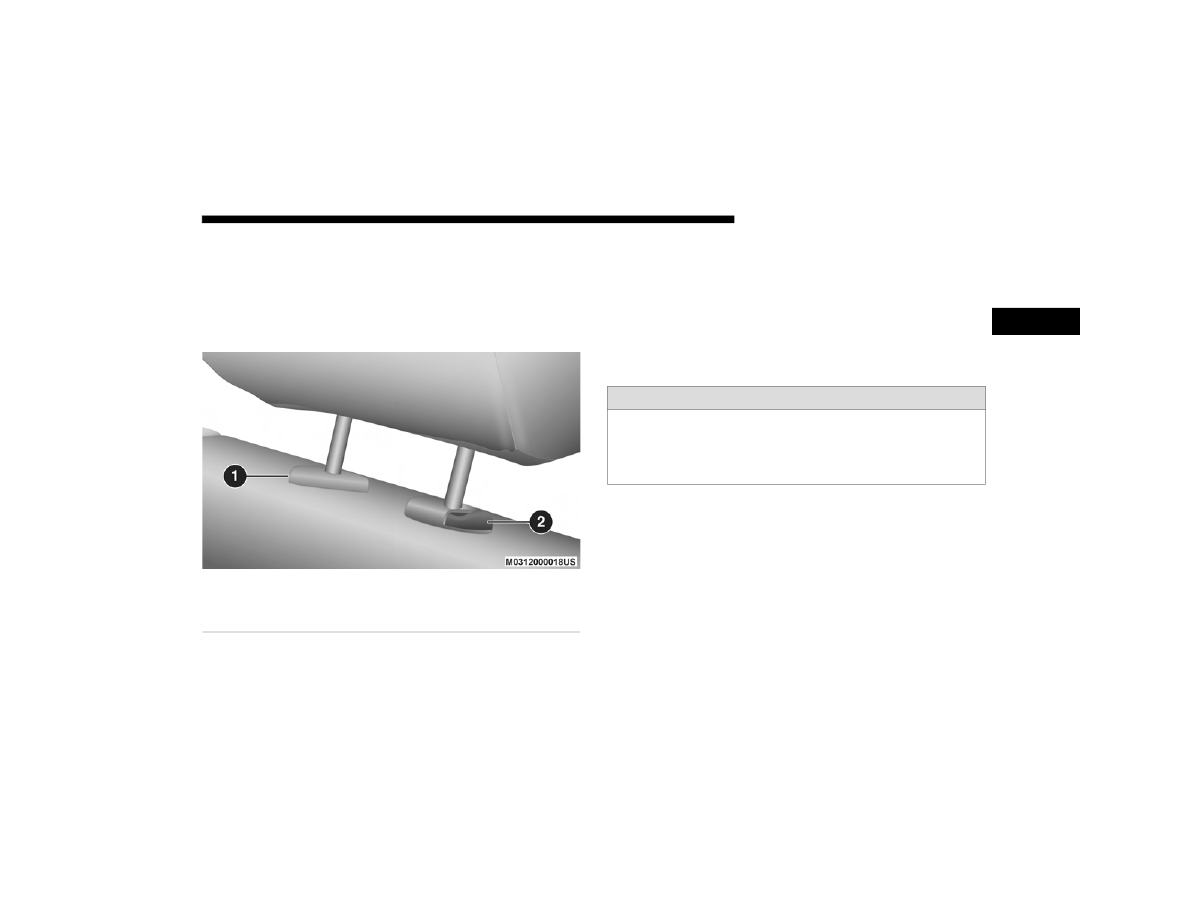

Center Head Restraint

Front Removal

To remove the head restraint, raise it as far as it can go then

push  the  release  button  and  the  adjustment  button  at  the

base of each post while pulling the head restraint up. To rein

-

stall the head restraint, put the head restraint posts into the

holes and push downward. Then adjust the head restraint to

the appropriate height.

1 — Release Button

2 — Adjustment Button

WARNING!

A loose head restraint thrown forward in a collision or

hard  stop  could  cause  serious  injury  or  death  to

occupants of the vehicle. Always securely stow removed

head  restraints  in  a  location  outside  the  occupant

compartment.

WARNING!

• A loose head restraint thrown forward in a collision or

hard stop could cause serious injury or death to occu

-

pants  of  the  vehicle.  Always  securely  stow  removed

head  restraints  in  a  location  outside  the  occupant

compartment.

• ALL  the  head  restraints  MUST  be  reinstalled  in  the

vehicle  to  properly  protect  the  occupants.  Follow  the

re-installation instructions above prior to operating the

vehicle or occupying a seat.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GETTING TO KNOW YOUR VEHICLE

37

Rear Removal

Outboard Head Restraints

The outboard head restraints can be removed by pushing the

release buttons, located at the base of the head restraint and

pull upward on the whole assembly. To reinstall the head

restraint, put the head restraint posts into the holes and push

downward. Then adjust it to the appropriate height.

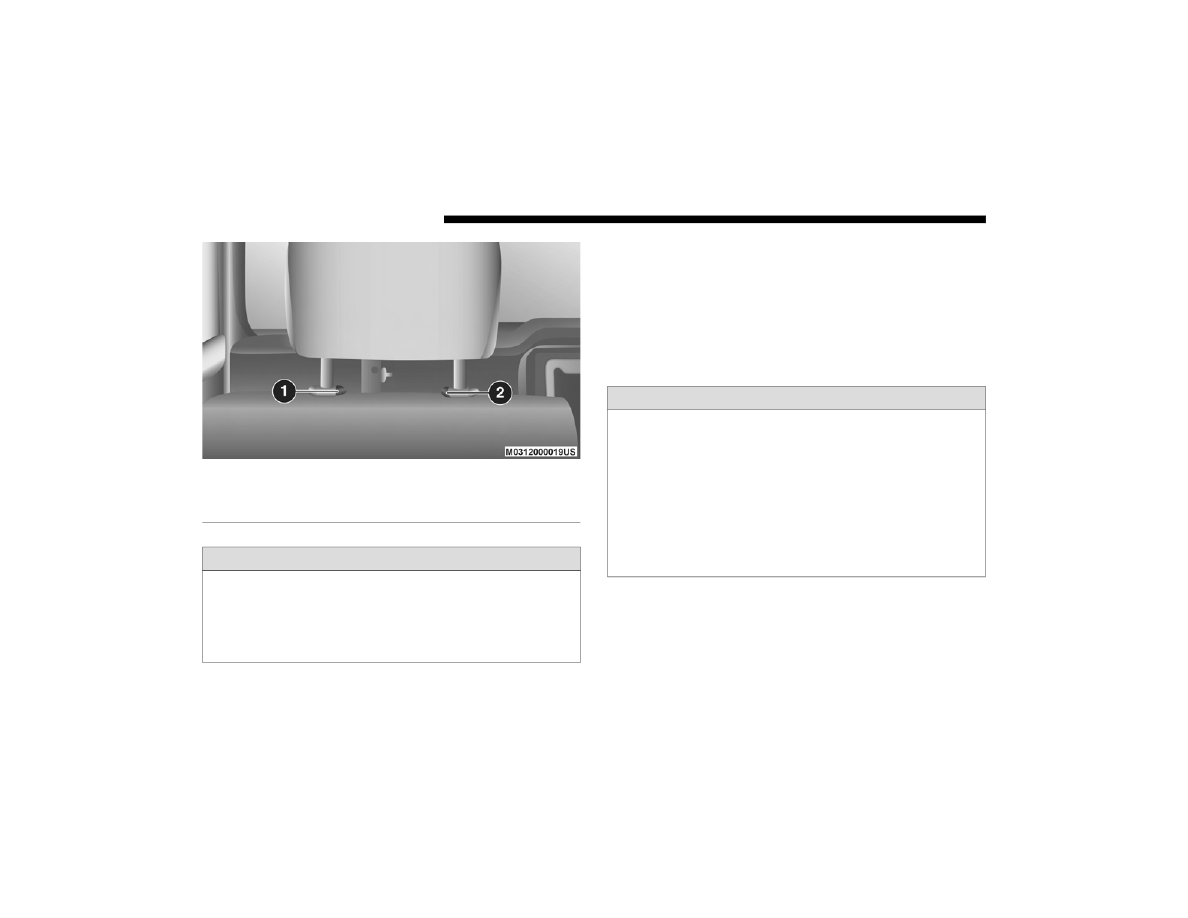

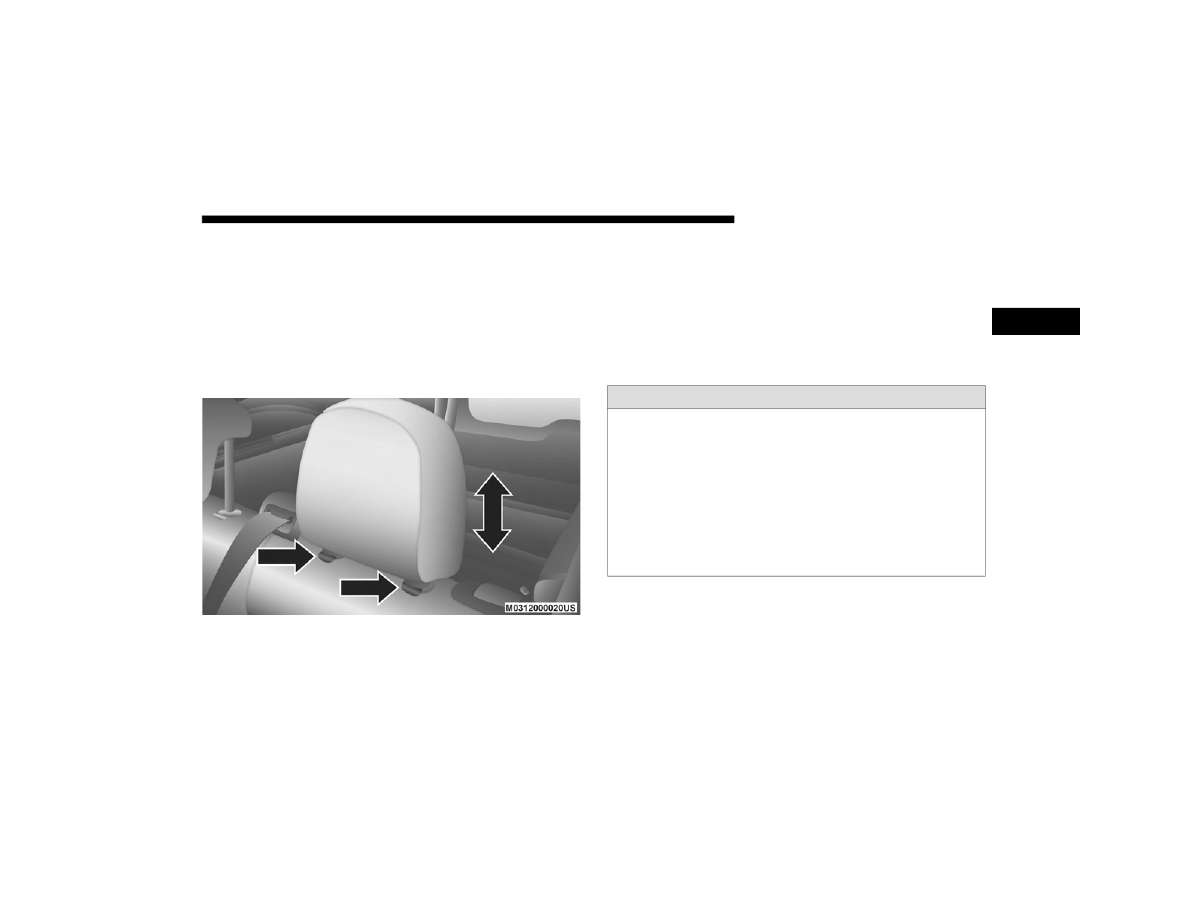

Outboard Head Restraint Release Buttons

Center Head Restraint

To remove the head restraint, push the release button and

adjustment  button  while  pulling  upward  on  the  whole

assembly and raise it as far as it can go. To reinstall the head

-

rest, put the headrest posts into the holes while pushing the

release button and adjustment button. Then adjust it to the

appropriate height.

WARNING!

• A loose head restraint thrown forward in a collision or

hard stop could cause serious injury or death to occu

-

pants  of  the  vehicle.  Always  securely  stow  removed

head  restraints  in  a  location  outside  the  occupant

compartment.

• ALL  the  head  restraints  MUST  be  reinstalled  in  the

vehicle  to  properly  protect  the  occupants.  Follow  the

re-installation instructions above prior to operating the

vehicle or occupying a seat.

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

38 GETTING TO KNOW YOUR VEHICLE

STEERING WHEEL

Tilt/Telescoping Steering Column

This feature allows you to tilt the steering column upward or

downward.  It  also  allows  you  to  lengthen  or  shorten  the

steering  column.  The  tilt/telescoping  control  handle  is

located on the steering column, below the turn signal lever.

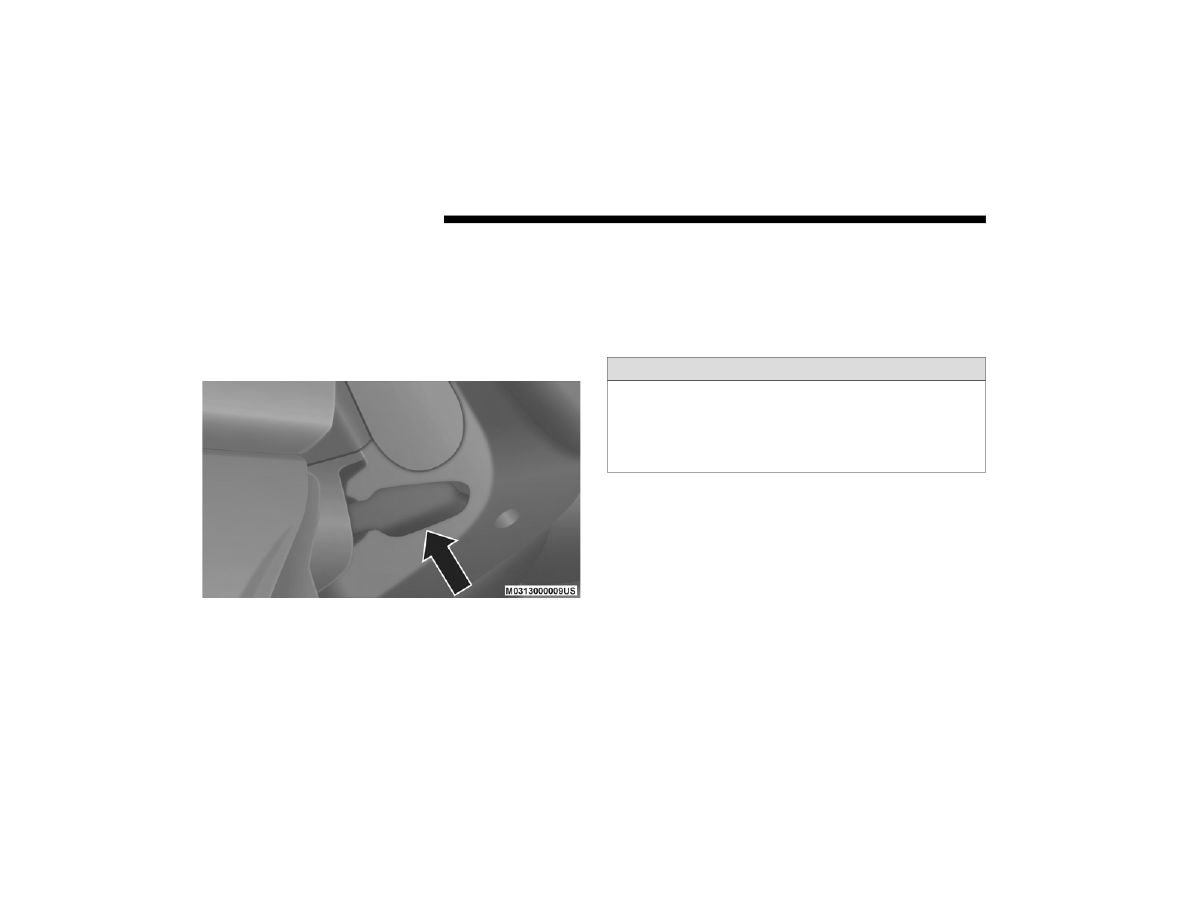

Tilt/Telescoping Control Handle

To unlock the steering column, push the control lever down

-

ward. To tilt the steering column, move the steering wheel

upward or downward as desired. To lengthen or shorten the

steering column, pull the steering wheel outward or push it

inward as desired. To lock the steering column in position,

pull the control lever up until fully engaged.

MIRRORS

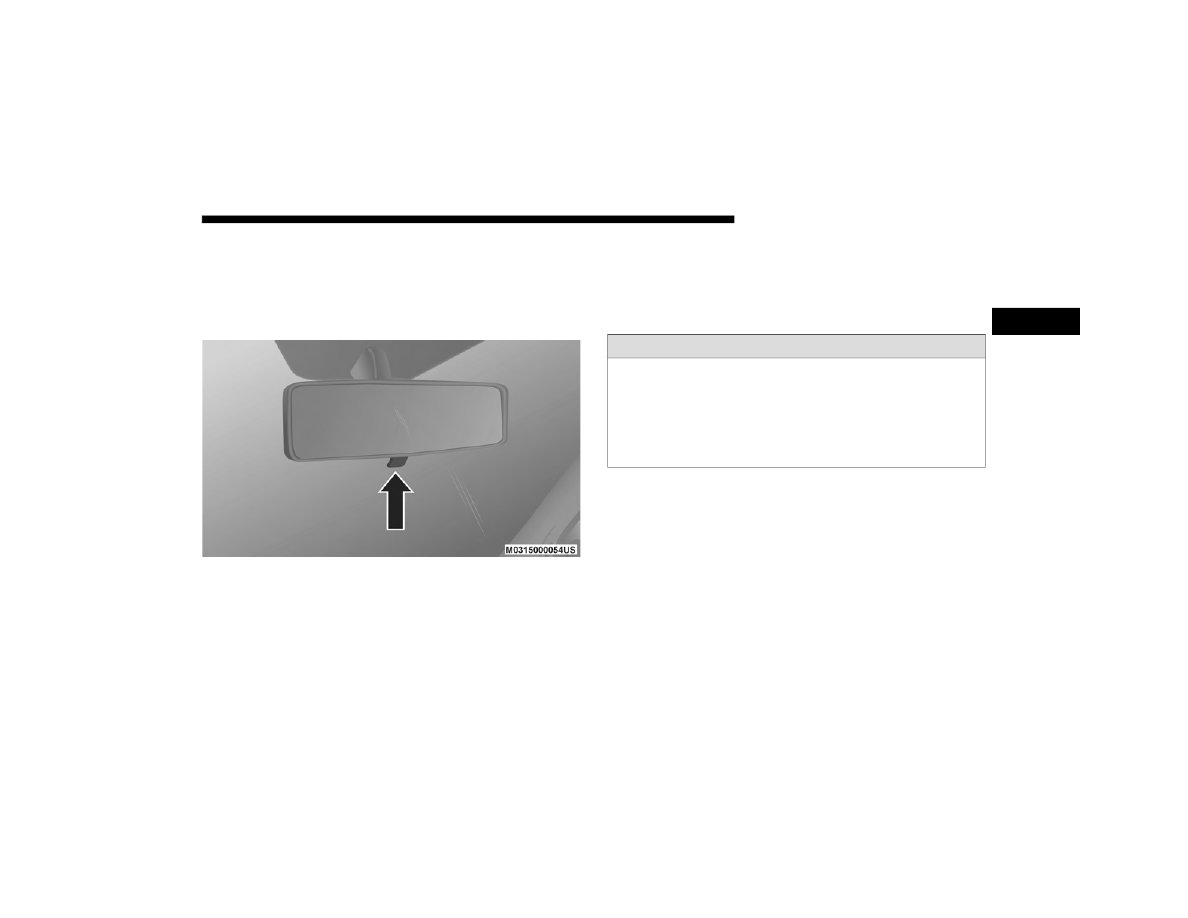

Inside Day/Night Mirror — If Equipped

A single ball joint mirror is provided in the vehicle. It is a

twist on mirror that has a fixed position at the windshield.

The mirror head can be adjusted up, down, left, and right for

various drivers. The mirror should be adjusted to center on

the view through the rear window.

WARNING!

Do  not  adjust  the  steering  column  while  driving.

Adjusting the steering column while driving or driving

with  the  steering  column  unlocked,  could  cause  the

driver to lose control of the vehicle. Failure to follow this

warning may result in serious injury or death.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GETTING TO KNOW YOUR VEHICLE

39

Headlight glare from vehicles behind you can be reduced by

moving the small control under the mirror to the night posi

-

tion (toward the rear of the vehicle). The mirror should be

adjusted while the small control under the mirror is set in the

day position (toward the windshield).

Adjusting Rearview Mirror

Outside Mirrors

To receive maximum benefit, adjust the outside mirror(s) to

center on the adjacent lane of traffic with a slight overlap of

the view obtained on the inside mirror.

WARNING!

Vehicles  and  other  objects  seen  in  an  outside  convex

mirror  will  look  smaller  and  farther  away  than  they

really  are.  Relying  too  much  on  side  convex  mirrors

could cause you to collide with another vehicle or other

object. Use your inside mirror when judging the size or

distance of a vehicle seen in a side convex mirror.

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

40 GETTING TO KNOW YOUR VEHICLE

Manual Outside Mirror Adjustment — If Equipped

From the inside of the vehicle, use the control lever to adjust

the mirror.

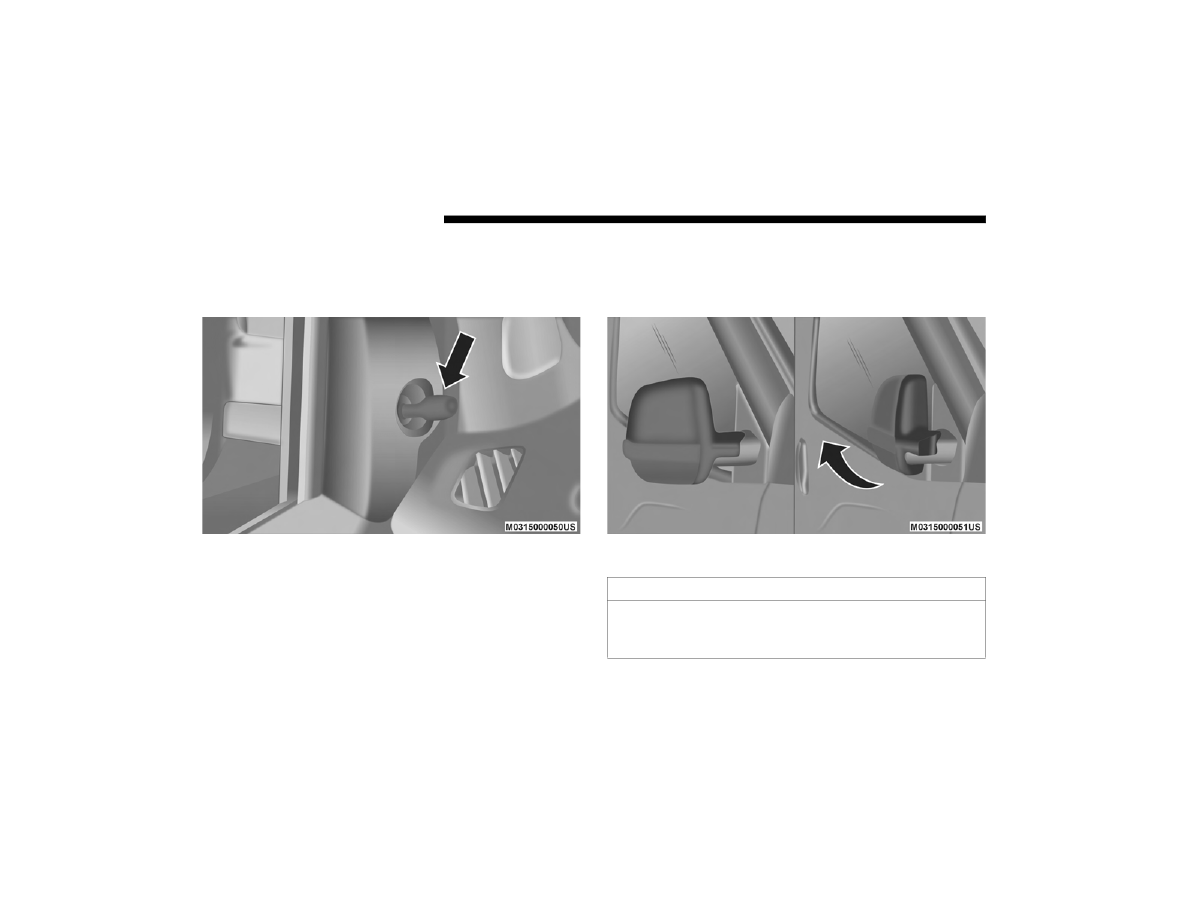

Manual Mirror Control Lever

Manual Folding Door Mirrors

The door mirrors are hinged to allow the mirror to be folded

forward or rearward to help avoid damage.

Folding Mirrors

CAUTION!

It  is  recommended  to  fold  the  mirrors  into  the  full

rearward position to resist damage when entering a car

wash or a narrow location.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GETTING TO KNOW YOUR VEHICLE

41

Power Outside Mirrors — If Equipped

The power mirror controls are located on the mirror flag trim

above the driver’s door trim panel. To adjust a mirror, turn

the  control  knob  toward  the  left  or  right  mirror  positions

indicated. Tilt the control knob in the direction you want the

mirror to move. When you are finished adjusting the mirror,

turn the control to the center (neutral) position to prevent

accidental mirror movements.

NOTE:

Operation of  the  power mirrors is only  available with  the

ignition in the MAR (ACC/ON/RUN) position.

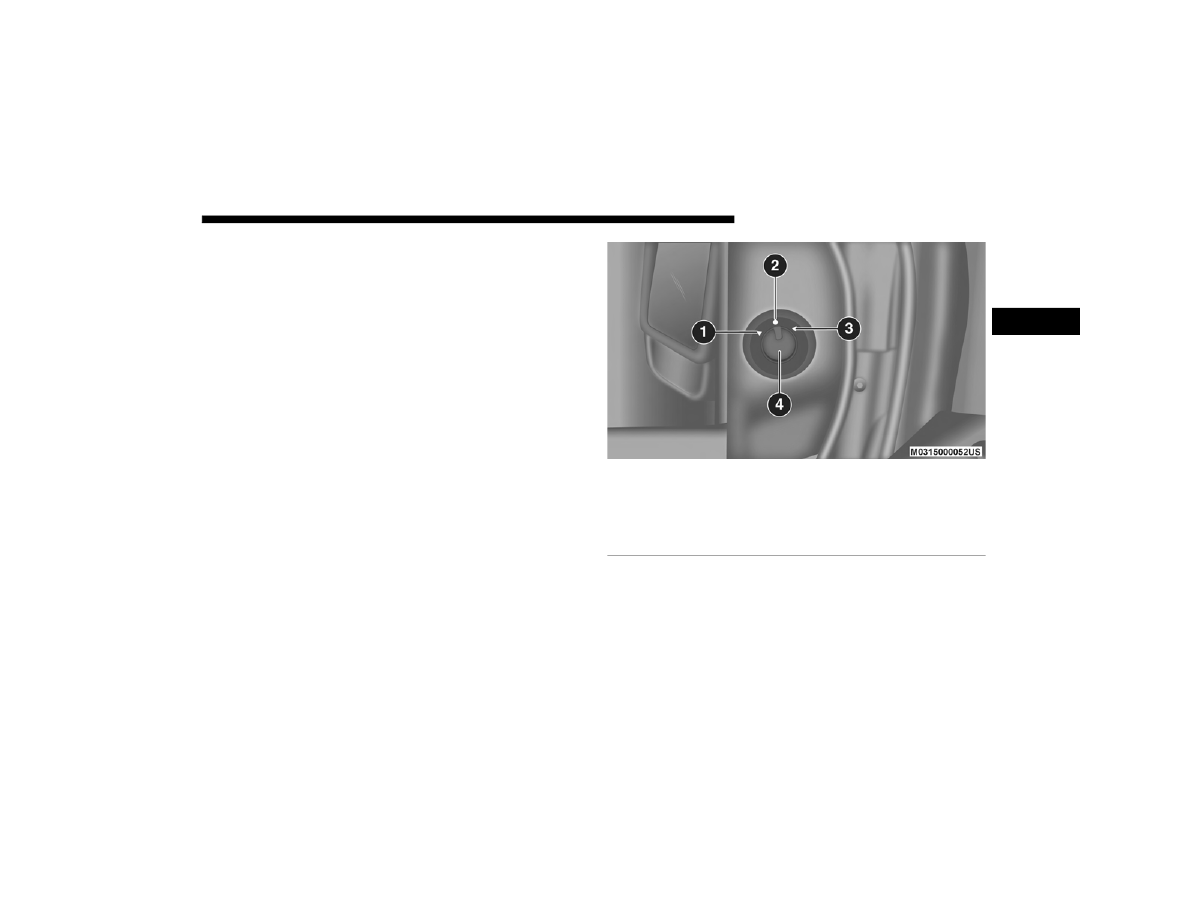

Power Mirror Controls

1 — Driver Mirror Select Position

2 — Neutral Position

3 — Passenger Mirror Select Position

4 — Four-Way Mirror Control Switch

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

42 GETTING TO KNOW YOUR VEHICLE

Vanity Mirror

The driver and passenger sun visors are located on the head

-

liner, near the front windshield. The sun visor can be rotated

downward or up against the door glass. Your vehicle may be

equipped  with  courtesy  mirror  located on the passenger sun

visor.

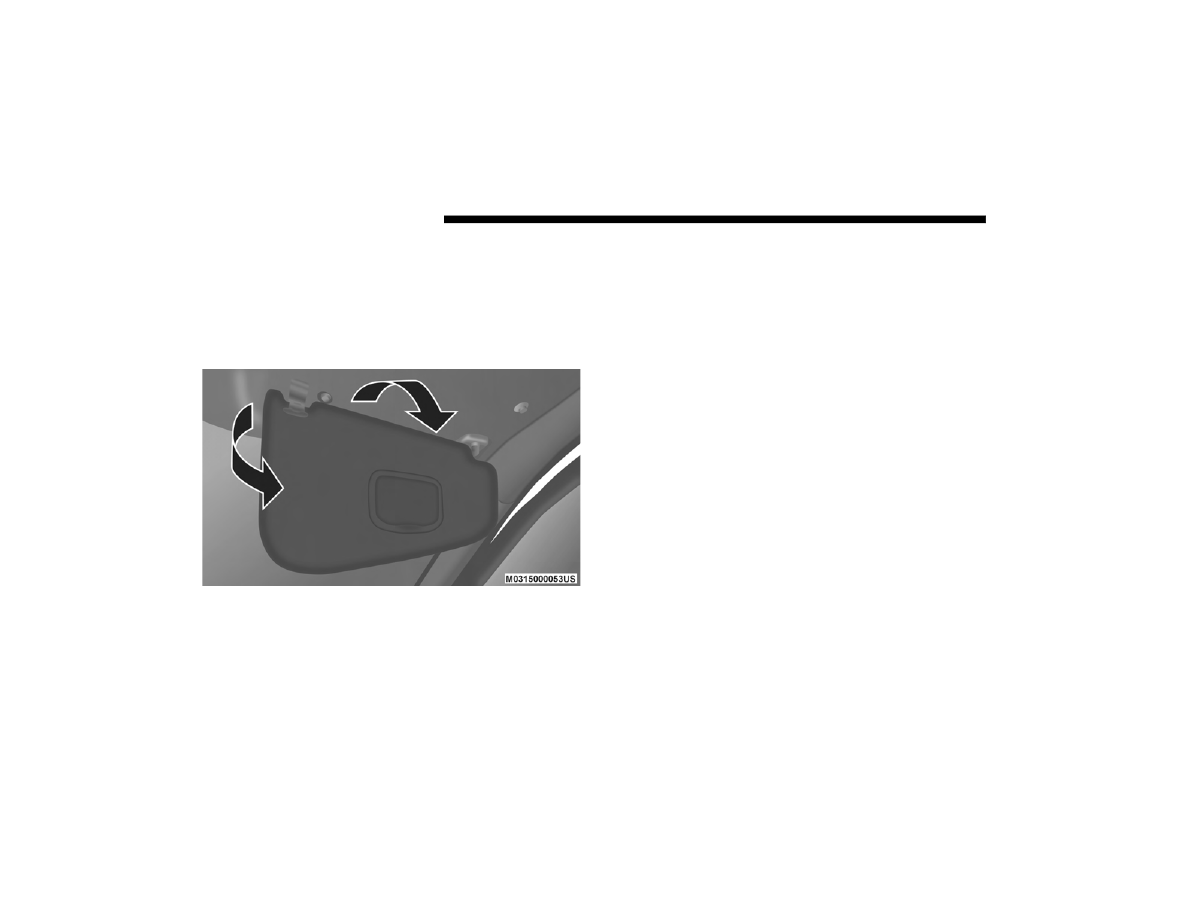

Sun Visor (Passenger Side Shown)

Sun Visor “Slide-On-Rod” Feature

The sun visor “Slide-On-Rod” feature allows for additional

flexibility in positioning the sun visor to block out the sun.
1. Fold down the sun visor.
2. Unclip the visor from the center clip.
3. Pull the sun visor toward the inside rearview mirror to

extend it.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GETTING TO KNOW YOUR VEHICLE

43

EXTERIOR LIGHTS

Multifunction Lever

The multifunction lever controls the operation of the head

-

lights, parking lights, turn signals, headlight beam selection

and the passing lights. The multifunction lever is located on

the left side of the steering column.

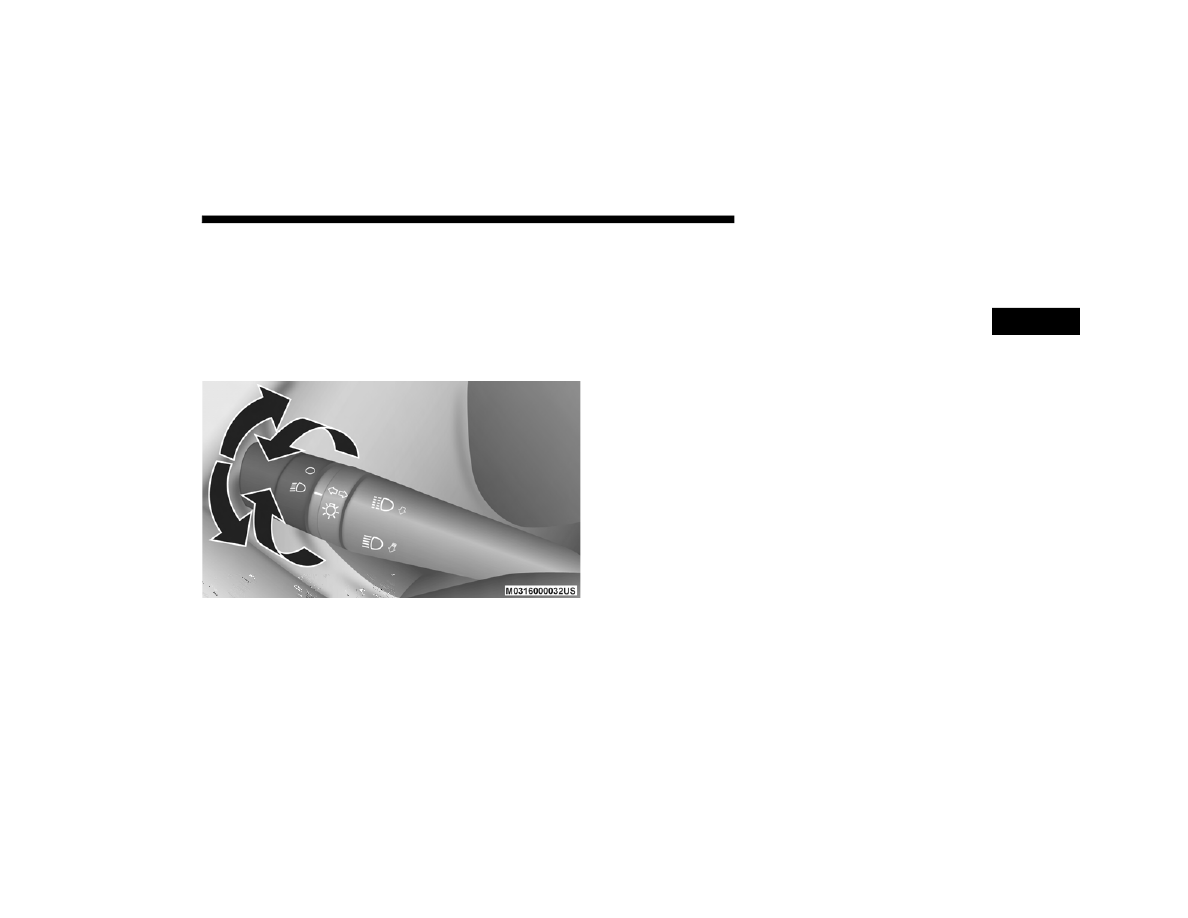

Multifunction Lever

Headlights

To turn on the headlights, turn the end of the multifunction

lever to the headlight position. When the headlight switch is

on, the parking lights, taillights, license plate light, clearance

lights and instrument panel lights are also turned on. To turn

off the  headlights,  turn the  end of  the  multifunction  lever

back to the O (Off) position.

Daytime Running Lights — If Equipped

NOTE:

When  the  headlights are turned  on, the Daytime Running

Lights (DRLs) will be deactivated.
To  activate  the  DRLs,  rotate  the  end  of  the  multifunction

lever to the O (Off) position.

NOTE:

• The low beams and side/taillights will not be on with DRLs.
• In certain markets, the DRLs function may be optional and

can be programmed to be on or off through the Uconnect

system  screen.  Refer  to  “Uconnect  Settings”  in  “Multi

-

media” for further information.

The  DRLs  will  come  on  whenever  the  ignition  is  on,  the

headlight switch is off, and the turn signal is off.

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

44 GETTING TO KNOW YOUR VEHICLE

High Beams

With the low beams activated, pull the multifunction lever

towards the steering wheel to turn on the high beams. A high

beam  symbol  will  illuminate  in  the  cluster  to  indicate  the

high beams are on. Pull the multifunction lever a second time

to switch the headlights back to low beam.

NOTE:

If the vehicle’s ignition is turned off, both high and low beam

headlights will also turn off.

Flash-To-Pass

You  can  signal  another  vehicle  with  your  headlights  by

partially pulling the multifunction lever toward the steering

wheel. This will cause the high beam headlights to turn on

until the lever is released.

Parking Lights

These lights can only be turned on with ignition key in the

STOP (OFF/LOCK) position or removed, by moving the end

of the multifunction lever to O (Off) position and then to the

headlight position.
The warning light telltale in the instrument panel comes on.

The lights stay on until the next ignition cycle is performed.

Follow Me Home/Headlight Delay

When this feature is selected, the driver can choose to have

the headlights remain on for a preset period of time after the

engine is turned off.

Activation

Remove  the  key  or  turn  the  ignition  to  the  STOP  (OFF/

LOCK) position, and pull the multifunction lever toward the

steering  wheel within  two minutes. Each time  the lever  is

pulled,  the  activation  of  the  lights will  be extended  by  30

seconds.  The  activation  of  the  lights  can  be  extended  to  a

maximum of 210 seconds.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..      1      2      3      ..
