23-124

SRS

Symptom Troubleshooting (cont’d)

GAUGE ASSEMBLY CONNECTOR A (22P)

PNK

GAUGE ASSEMBLY CONNECTOR A (20P)

PNK

C

4. Check for voltage between the No. 15

or No. 13

terminal of gauge assembly connector A (22P ) or
(20P ) and body ground within the first 6 seconds
after turning the ignition switch ON (II). There
should be 8.5 V or less.

1: ’02-04 models
2: ’05-06 models

Faulty SRS indicator circuit in the gauge

assembly; replace the gauge assembly.

Go to step 5.

5. Turn the ignition switch OFF.

6. Disconnect SRS unit connector C (8P) from the SRS

unit.

1

2

1

2

Wire side of female terminals

Wire side of female terminals

Is the voltage as specif ied?

05/06/27 18:11:46 61S6M040_230_0124

０５

＊０３

−

−

−

−

’02-04 models

’05-06 models

YES

NO

YES

NO

23-125

GAUGE ASSEMBLY CONNECTOR A (22P)

PNK

GAUGE ASSEMBLY CONNECTOR A (20P)

PNK

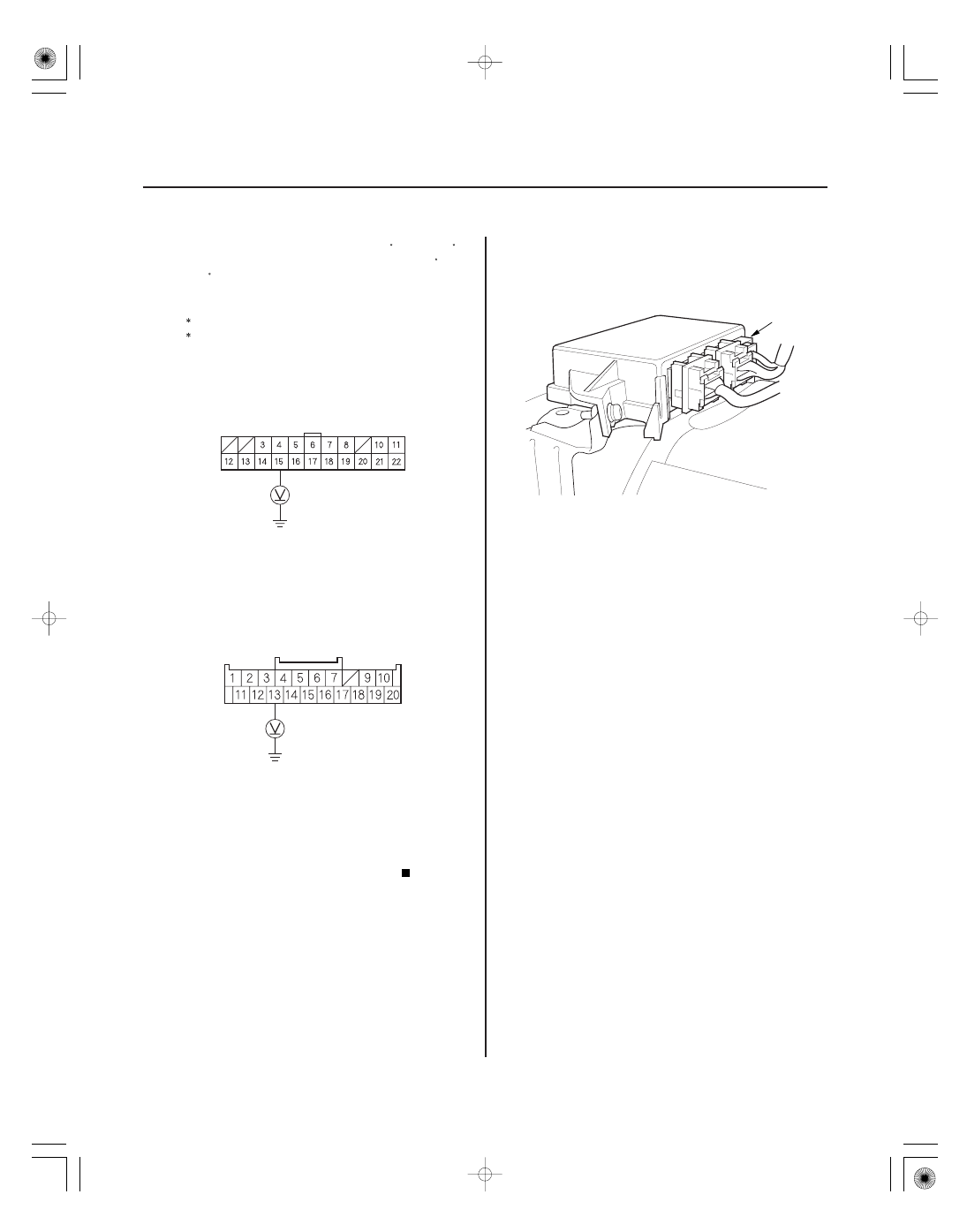

7. Disconnect gauge assembly connector A (22P ) or

(20P ). Connect a voltmeter between the No. 15
or No. 13

terminal of gauge assembly connector

A (22P ) or (20P ) and body ground. Turn the
ignition switch ON (II), and measure voltage. There
should be 0.5 V or less.

1: ’02-04 models
2: ’05-06 models

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Short to power in the PNK wire of the

dashboard wire harness or in the floor wire
harness; replace the faulty harness.

8. Turn the ignition switch OFF. Check the No. 10

(7.5 A) fuse in the under-dash fuse/relay box.

Go to step 10.

Go to step 9.

(cont’d)

1

2

1

2

1

2

Wire side of female terminals

Wire side of female terminals

Is the voltage as specif ied?

Is f use No. 10 ( 7 .5 A) blown?

05/06/27 18:11:46 61S6M040_230_0125

０２

＊０４

−

−

−

−

’02-04 models

’05-06 models

YES

NO

YES

NO

23-126

SRS

Symptom Troubleshooting (cont’d)

GAUGE ASSEMBLY CONNECTOR B (18P)

YEL

GAUGE ASSEMBLY CONNECTOR B (16P)

YEL

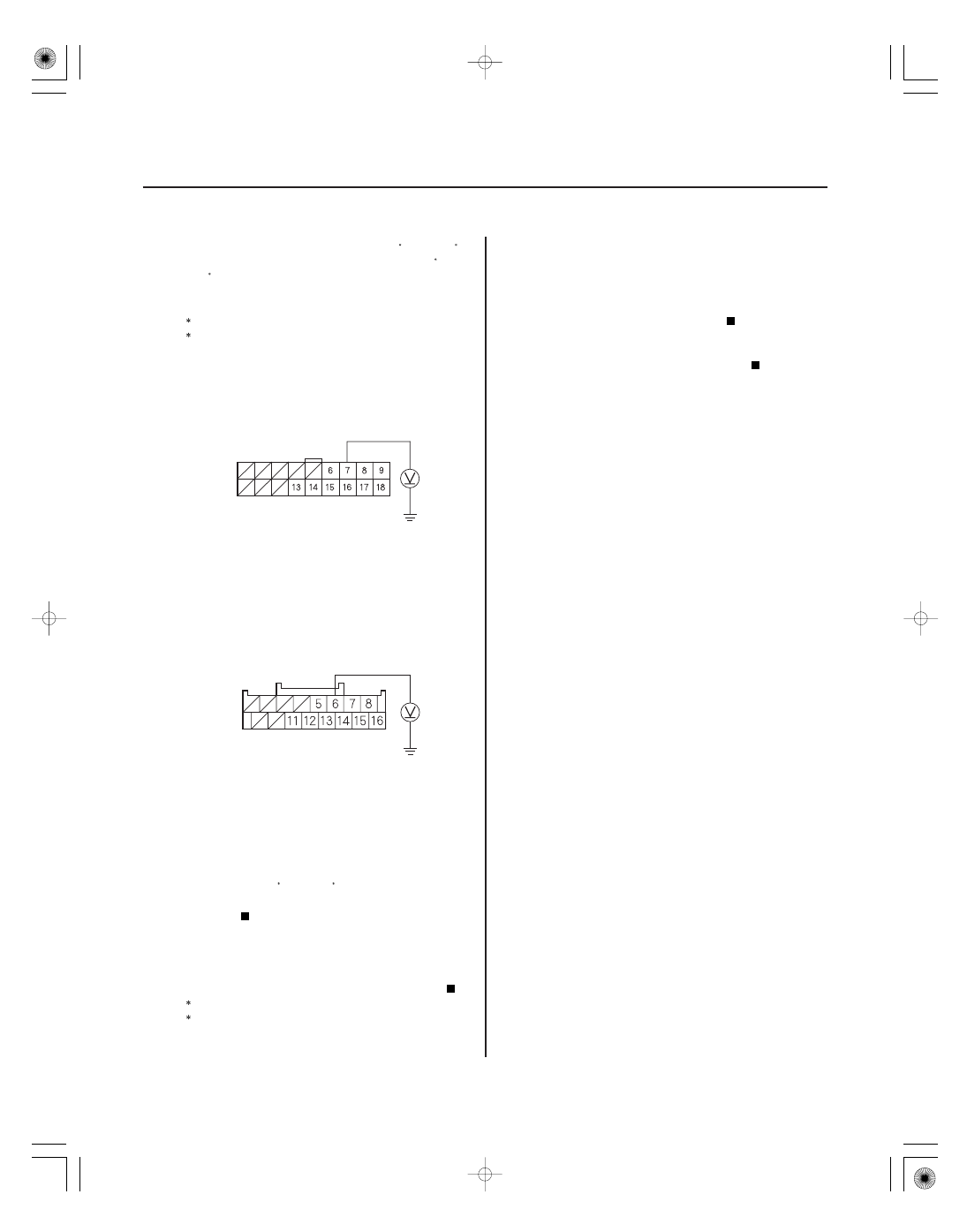

9. Connect a voltmeter between the No. 7

or No. 6

terminal of gauge assembly connector B (18P ) or
(16P ) and body ground. Turn the ignition switch
ON (II), and measure the voltage. There should be
battery voltage.

1: ’02-04 models
2: ’05-06 models

Faulty SRS indicator circuit in the gauge

assembly or poor connection at gauge assembly
connector B (18P ) or (16P ) and gauge assembly;
if the connection is OK, replace the gauge
assembly.

Open in the under-dash fuse/relay box No. 10

(7.5 A) fuse circuit, or open in YEL wire of
dashboard wire harness. If the under-dash
fuse/relay box is OK, replace the faulty harness.

1: ’02-04 models
2: ’05-06 models

10. Replace the No. 10 (7.5 A) fuse, and check to see if

the SRS indicator comes on.

The system is OK at this time.

Repair the short to ground in the under-dash

fuse/relay box No. 10 (7.5 A) fuse circuit.

1

2

1

2

1

2

Wire side of female terminals

Wire side of female terminals

Is ther e batter y voltage?

Does the SRS indicator come on?

05/06/27 18:11:46 61S6M040_230_0126

０５

０２

０３

＊０５

Ｓ６Ｍ６Ａ００Ｈ４６４０００５６６０２ＦＡＡＴ１０

−

−

SRS indicator stays on, but no DTCs are
stored

’02-04 models

’05-06 models

YES

NO

23-127

B

A

SRS UNIT CONNECTOR C (8P)

GAUGE ASSEMBLY CONNECTOR A (22P)

PNK

PNK

SRS UNIT CONNECTOR C (8P)

GAUGE ASSEMBLY CONNECTOR A (20P)

PNK

PNK

NOTE:

• A new SRS unit must sense the entire system is OK

before completing its initial self-test. The most
common cause of an incomplete self-test is the
failure to replace all deployed parts after a collision,
in particular seat belt tensioners, or seat belt buckle
tensioners.

• A battery/system voltage above 15.2 V can cause the

SRS indicator to come on without storing any DTCs.

1. Disconnect the battery negative cable, and wait for

3 minutes.

2. Disconnect SRS unit connector B (8P) from the SRS

unit.

3. Remove the gauge assembly (see page 22-74).

Disconnect gauge assembly connector A (22P ) or
(20P ) from the gauge assembly.

1: ’02-04 models
2: ’05-06 models

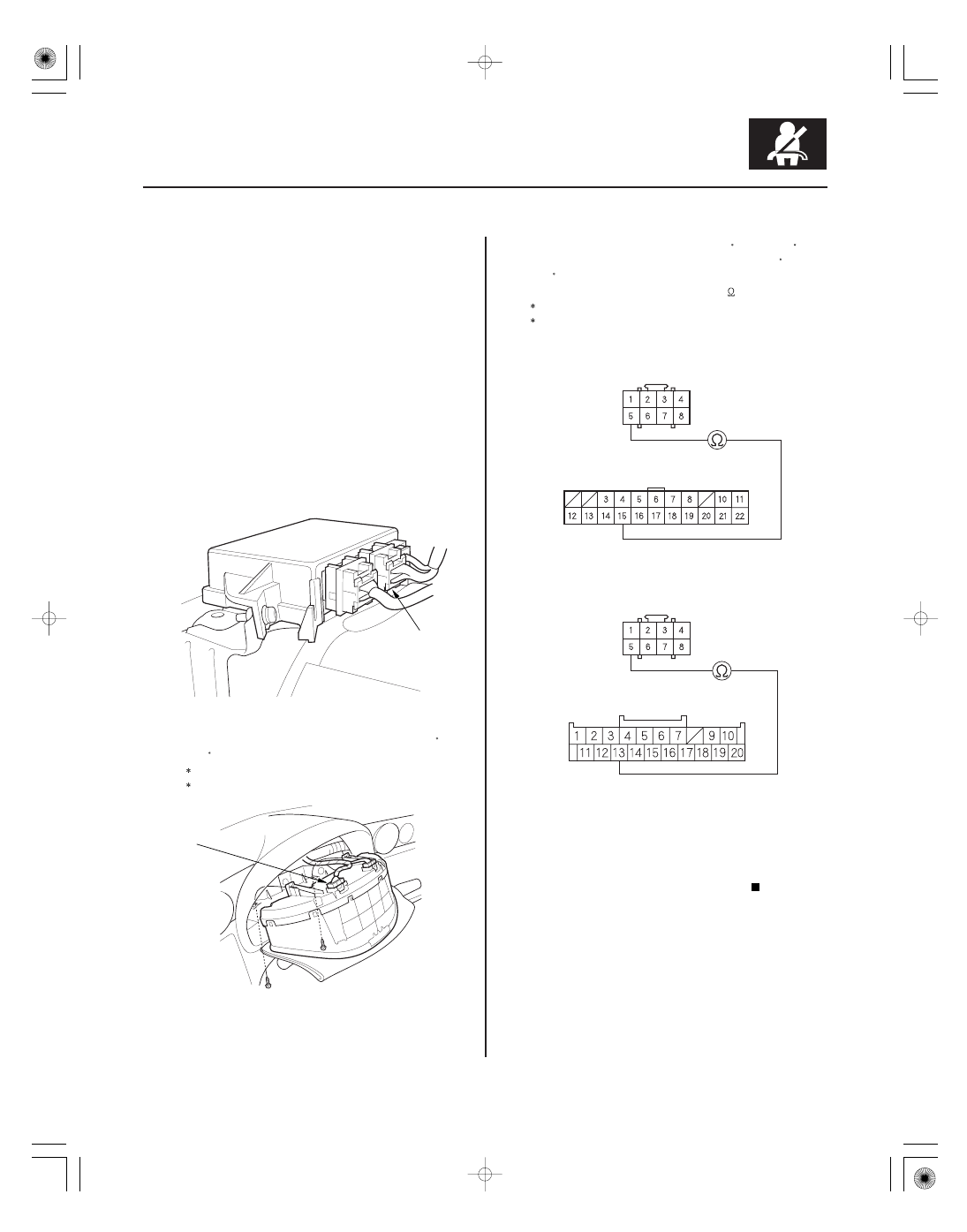

4. Check resistance between the No. 15

or No. 13

terminal of gauge assembly connector A (22P ) or
(20P ) and the No. 5 terminal of SRS unit
connector C (8P). There should be 1

or less.

1: ’02-04 models
2: ’05-06 models

Go to step 5.

Open in floor wire harness or dashboard wire

harness; replace the faulty wire harness.

(cont’d)

1

2

1

2

1

2

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is the r esistance as specif ied?

05/06/27 18:11:47 61S6M040_230_0127
