Acura RSX Honda Integra. Manual - part 481





０２

０１

＊０１

−

−

−

−

YES

NO

YES

NO

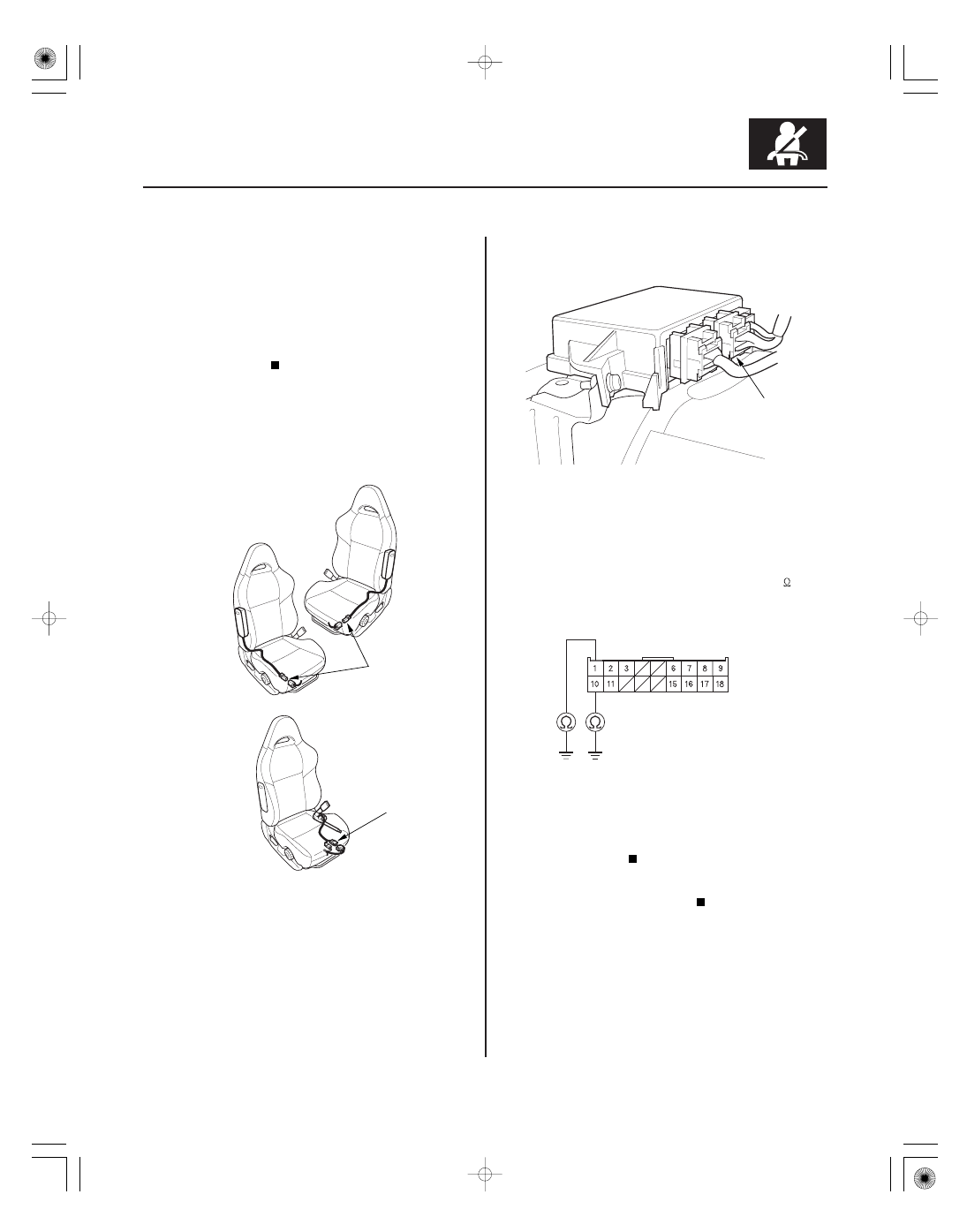

23-56

SRS

DTC Troubleshooting (cont’d)

A

B

B

SRS UNIT CONNECTOR B (18P)

8. Read the DTC.

Go to step 9.

Short in the driver’s seat belt buckle

tensioner; replace the driver’s seat belt buckle
(see page 23-4).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect both side airbag 2P connectors (A) and

the front passenger’s seat belt buckle tensioner 4P
connector (B).

11. Disconnect SRS unit connector B (18P) from the

SRS unit.

12. Disconnect the simulator lead from the floor wire

harness 4P connector.

13. Check resistance between the No. 1 and No. 10

terminals of SRS unit connector B (18P). There
should be an open circuit or at least 1 M

.

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Short in the floor wire harness; replace the

floor wire harness.

Wire side of female terminals

Is DT C 21-3 indicated?

Is the r esistance as specif ied?

05/06/27 18:09:20 61S6M040_230_0056

０１

０２

Ｓ６Ｍ６Ａ００Ｋ７９１０００８１２１４ＦＡＡＴ００

−

−

−

−

DTC 21-4:

Special Tools Required

YES

NO

YES

NO

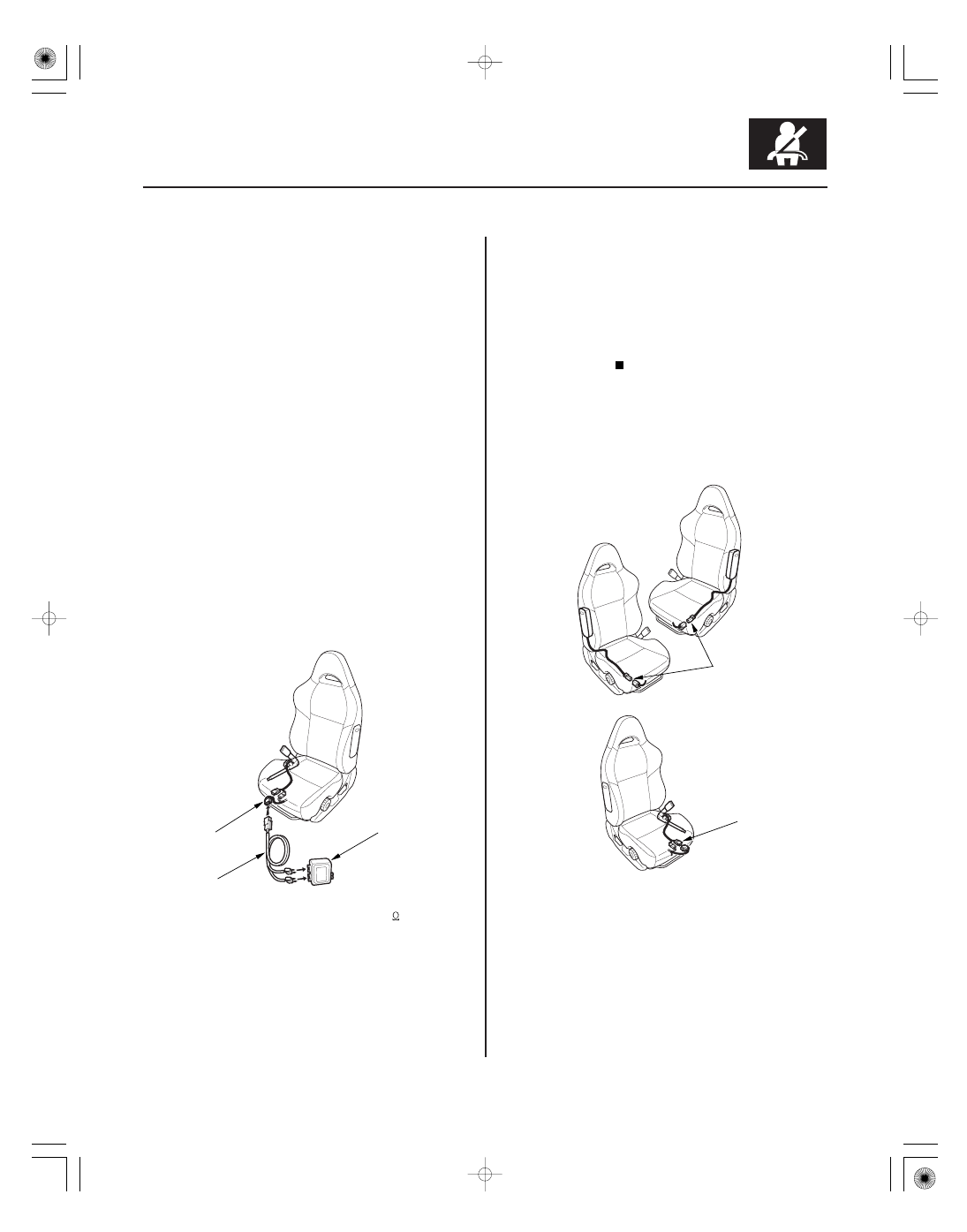

23-57

A

07XAZ-SZ30100

07SAZ-TB4011A

A

B

Short to Power in Driver’s Seat Belt

Buckle Tensioner

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

1. Erase the DTC memory (see page 23-23).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 23-24). If another DTC is indicated, go to
the DTC Troubleshooting Index.

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the driver’s seat belt buckle tensioner

4P connector from the floor wire harness (A).

5. Connect the SRS inflator simulator (2

connectors) and the simulator lead F to the floor
wire harness 4P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC.

Go to step 9.

Short to power in the driver’s seat belt buckle

tensioner; replace the driver’s seat belt buckle
(see page 23-4).

9. Disconnect the battery negative cable, and wait for

3 minutes.

10. Disconnect both side airbag 2P connectors (A) and

the front passenger’s seat belt buckle tensioner 4P
connector (B).

(cont’d)

Does the SRS indicator stay on?

Is DT C 21-4 indicated?

05/06/27 18:09:21 61S6M040_230_0057

０１

＊０１

０１

Ｓ６Ｍ６Ａ００Ｋ７９１０００８１２１５ＦＡＡＴ００

−

−

−

−

YES

NO

Special Tools Required

YES

NO

DTC 21-5:

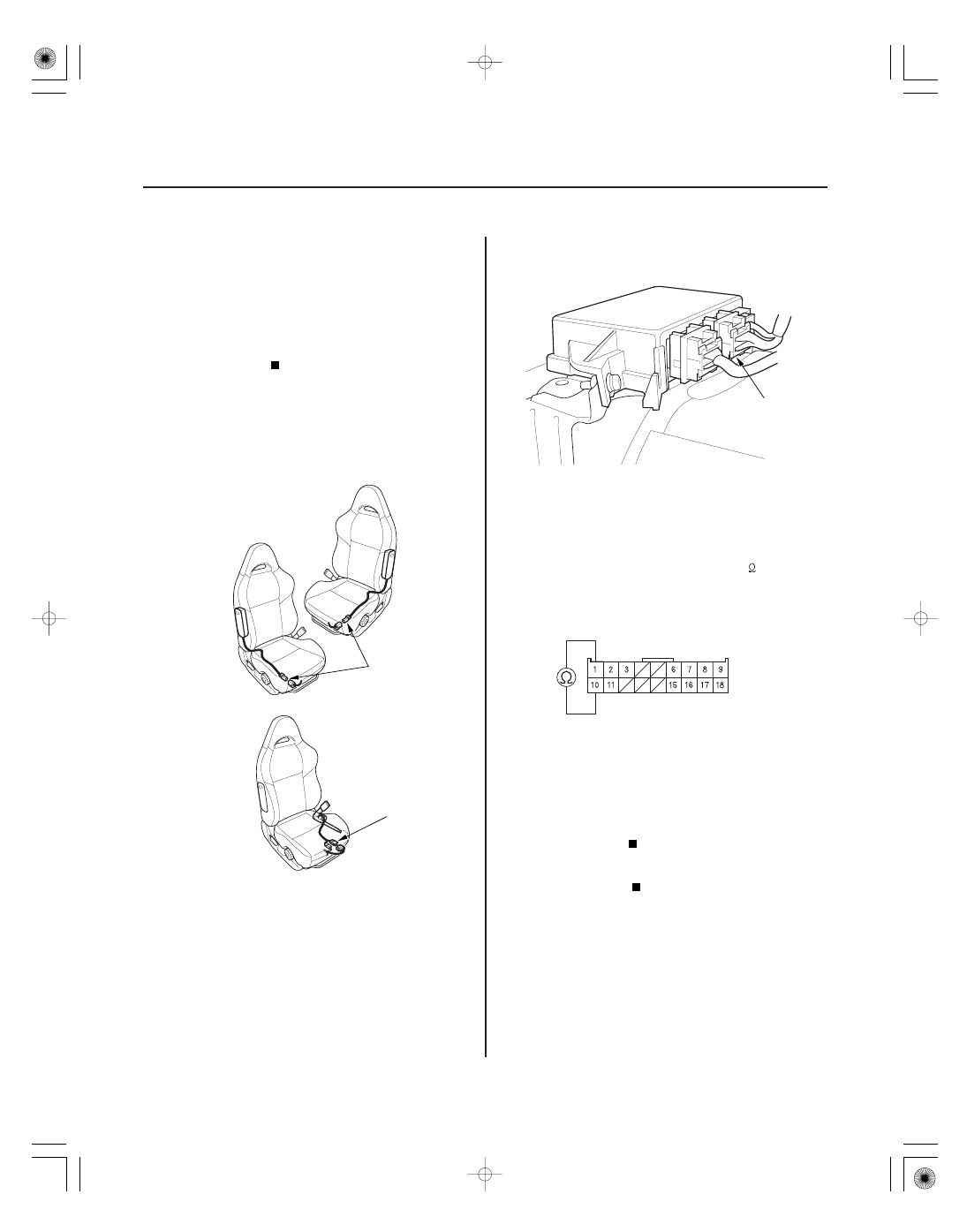

23-58

23-58

SRS

DTC Troubleshooting (cont’d)

B

SRS UNIT CONNECTOR B (18P)

A

07XAZ-SZ30100

07SAZ-TB4011A

11. Disconnect SRS unit connector B (18P) from the

SRS unit.

12. Disconnect the simulator lead from the floor wire

harness 4P connector.

13. Reconnect the battery negative cable.

14. Turn the ignition switch ON (II).

15. Check for voltage between the No. 1 terminal of

SRS unit connector B (18P) and body ground, and
between the No. 10 terminal and body ground.
There should be 0.5 V or less.

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Short to power in the floor wire harness;

replace the floor wire harness.

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

1. Erase the DTC memory (see page 23-23).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 23-24). If another DTC is indicated, go to
the DTC Troubleshooting Index.

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the driver’s seat belt buckle tensioner

4P connector from the floor wire harness (A).

5. Connect the SRS inflator simulator (2

connectors) and the simulator lead F to the floor
wire harness 4P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

Short to Ground in Driver’s Seat

Belt Buckle Tensioner

Wire side of female terminals

Is the voltage as specif ied?

Does the SRS indicator stay on?

05/06/27 18:09:21 61S6M040_230_0058

０２

０１

＊０１

−

−

−

−

YES

NO

YES

NO

23-59

A

B

B

SRS UNIT CONNECTOR B (18P)

8. Read the DTC.

Go to step 9.

Short to ground in the driver’s seat belt

buckle tensioner; replace the driver’s seat belt
(see page 23-4).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect both side airbag 2P connectors (A) and

the front passenger’s seat belt buckle tensioner 4P
connector (B).

11. Disconnect SRS unit connector B (18P) from the

SRS unit.

12. Disconnect the simulator lead from the floor wire

harness 4P connector.

13. Check resistance between the No. 1 terminal of

SRS unit connector B (18P) and body ground, and
between the No. 10 terminal and body ground.
There should be an open circuit or at least 1 M

.

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Short to ground in the floor wire harness;

replace the floor wire harness.

Wire side of female terminals

Is DT C 21-5 indicated?

Is the r esistance as specif ied?

05/06/27 18:09:21 61S6M040_230_0059
