22-160

Wipers/Washers

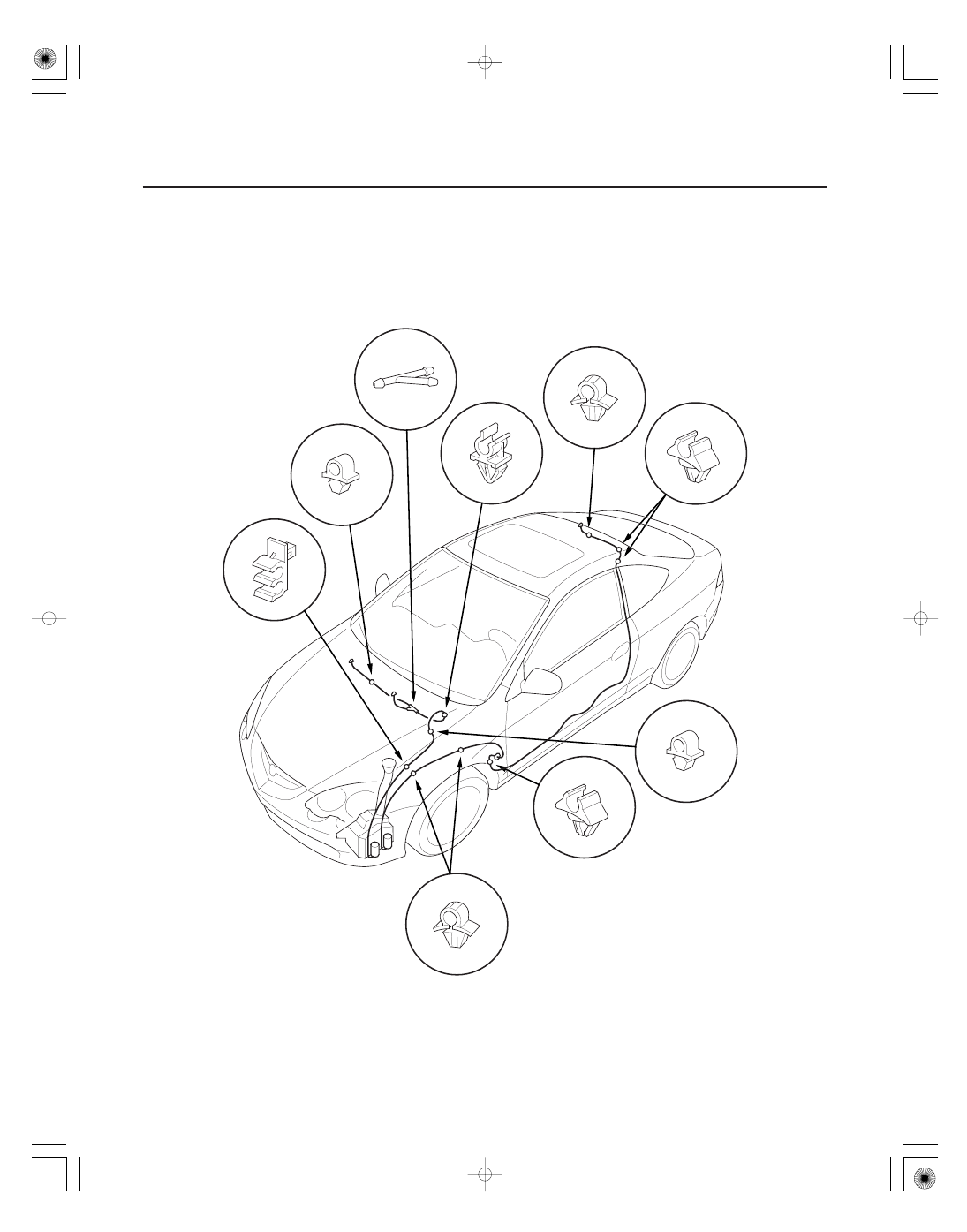

Washer Tube Replacement

1. Remove the left inner fender (see page 20-111).

2. Remove the headliner (see page 20-55).

3. Remove the washer nozzles and clips, then remove the tubes.

4. Install in the reverse order of removal. Take care not to pinch the washer tubes. Check the washer operation.

05/06/27 18:05:27 61S6M040_220_0161

＊０１

Ｓ６Ｍ６Ａ０３Ｊ５４２１１５０００００ＥＡＡＴ１１

＊０１

Ｓ６Ｍ６Ａ０４Ｊ５４２１１５０００００ＥＡＡＴ１２

USA

Canada

22-161

22-161

Accessory Power Sockets

Circuit Diagram

BATTERY

UNDER-HOOD FUSE/RELAY BOX

No. 19 (100 A) No. 20 (40 A)

No. 14
(30 A)

WHT

BAT

ACC

IGNITION
SWITCH

ACC HOT in ACC (I)
and ON (II)

WHT/RED

WHT/RED

No. 3
(10 A)

No. 18
(15 A)

UNDER-DASH
FUSE/RELAY
BOX

RED/BLU

YEL/GRN

YEL/GRN

REAR
ACCESSORY
POWER
SOCKET
RELAY

WHT

YEL/GRN

BLK

BLK

BLK

YEL/GRN

2

1

2

1

G501

G401

G401

No. 20
(50 A)

WHT

BAT

ACC

IGNITION
SWITCH

ACC HOT in ACC (I)
and ON (II)

No. 18
(15 A)

UNDER-DASH
FUSE/RELAY
BOX

WHT/RED

BLK

YEL/GRN

2

1

G401

BATTERY

No. 19
(100 A)

UNDER-HOOD
FUSE/RELAY
BOX

REAR
ACCESSORY
POWER
SOCKET

FRONT
ACCESSORY
POWER
SOCKET

FRONT
ACCESSORY
POWER
SOCKET

05/06/27 18:05:28 61S6M040_220_0162

０１

０１

Ｓ６Ｍ６Ａ００Ｊ５４２１１５１２４０２ＦＨＡＴ３０

Front

Rear

22-162

Accessory Power Sockets

Accessory Power Socket Test/Replacement

B

BLK

YEL/GRN

A

BLK

YEL/GRN

B

A

1. Remove the dashboard center lower cover

(see page 20-65).

2. Disconnect the 2P connector (A) from the socket (B).

3. Carefully pry the accessory power socket out from

the dashboard.

4. Inspect the connector terminals to be sure they are

all making good contact.

• If the terminals are bent, loose or corroded,

repair them as necessary, and recheck the
system.

• If the terminals look OK, go to step 5.

5. Turn the ignition switch ACC (I), and check for

voltage between the No. 1 and No. 2 terminals.

• There should be battery voltage.
• If there is no battery voltage, check for:

– Poor ground (G 401).
– An open in the wire.
– Blown No. 18 (15 A) fuse in the under-dash

fuse/relay box.

1. Remove the rear console cover (see page 20-62).

2. Disconnect the 2P connector (A) from the socket (B).

3. Carefully pry the accessory power socket out from

the rear console cover.

4. Inspect the connector terminals to be sure they are

all making good contact.

• If the terminals are bent, loose or corroded,

repair them as necessary, and recheck the
system.

• If the terminals look OK, go to step 5.

5. Turn the ignition switch ACC (I), and check for

voltage between the No. 1 and No. 2 terminals.

• There should be battery voltage.
• If there is no battery voltage, check for:

– Poor ground (G 401, G501).
– An open in the wire.
– Blown No. 18 (15 A) fuse in the under-dash

fuse/relay box.

– Blown No. 3 (10 A) fuse in the under-dash fuse/

relay box.

– Faulty rear accessory power socket relay.

Wire side of
female terminals

Wire side of
female terminals

05/06/27 18:05:28 61S6M040_220_0163

＊０４

Ｓ６Ｍ６Ａ００Ｊ４６６４３４０００００ＤＡＡＴ３０

22-163

Keyless/Power Door Lock System

Component Location Index

UNLOCK BUTTON

LOCK BUTTON

PANIC BUTTON

TRANSMITTER

KEYLESS RECEIVER UNIT

MUTIPLEX CONTROL UNIT

IGNITION KEY SWITCH

PASSENGER’S DOOR LOCK SWITCH

PASSENGER’S DOOR LOCK ACTUATOR

NOISE CONDENSER

PASSENGER’S DOOR SWITCH

HATCH LOCK ACTUATOR

DRIVER’S DOOR SWITCH

DRIVER’S DOOR LOCK
ACTUATOR/KNOB SWITCH

DRIVER’S DOOR
LOCK SWITCH

HATCH LATCH SWITCH

Test, page 22-173
Programming, page 22-174

Input Test, page 22-169

Input Test, page 22-166

Test, page 22-104

Test, page 22-170

Test, page 22-172

Capacity Test, page 22-128

Test, page 22-171

Actuator Test, page 22-172
Knob Switch Test, page 22-170

Test, page 22-170

Test, page 22-108
Replacement, page 20-122
