With BOSE Sound System

22-123

Rear Stereo Amplifier and Woofer Replacement

B

A

C

A

B

1. Open the hatch.

2. Remove the cargo area floor (see page 20-53).

3. Remove the anchor bolt (A) from the rear stereo

amplifier and woofer box (B).

4. Disconnect the 6P connector (C) from the rear

stereo amplifier.

5. Remove the six mounting screws from the cover,

then remove the cover.

6. Disconnect the connectors (A) from the woofer (B).

7. Remove the rear amplifier.

8. Install the rear stereo amplifier and woofer in the

reverse order of removal.

05/06/27 18:04:39 61S6M040_220_0124

０１

０１

Ｓ６Ｍ６Ａ００Ｊ１０３１１０６５４１２ＦＥＡＴ００

０１

０２

Ｓ６Ｍ６Ａ００Ｊ１０３１１０６５４１２ＬＢＡＴ００

22-124

22-124

Audio System

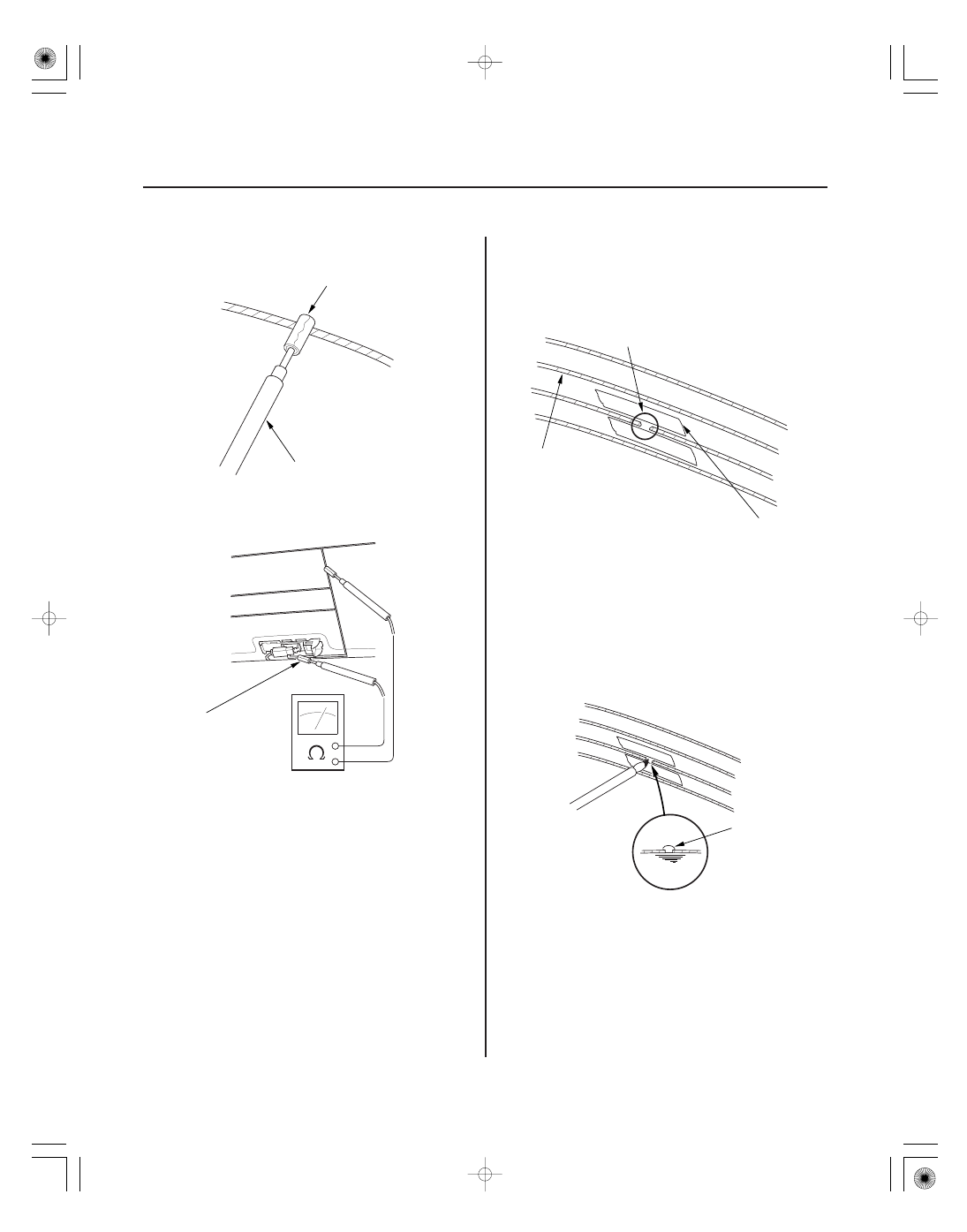

Window Antenna Test

Window Antenna Repair

A

B

C

B

A

A

A

1. Wrap aluminum foil (A) around the tip of the tester

probe (B) as shown.

2. Touch one tester probe to the window antenna

terminal (A), and move the other tester probe along
the antenna wires to check that continuity exists.

NOTE: To make an effective repair, the broken section
must be no longer than 1 inch.

1. Lightly rub the area around the broken section (A)

with fine steel wool, then clean it with isopropyl
alcohol.

2. Carefully mask above and below the broken portion

of the window antenna wire (B) with cellophane
tape (C).

3. Thoroughly mix the silver conductive paint

(commercially available defogger grid repair
material). Using a small brush, apply a heavy coat
of the silver conductive paint (A) extending about
1/8’’ on both sides of the break. Allow 30 minutes to
dry.

4. Check for continuity in the repaired wire.

5. Apply a second coat of paint in the same way. Let it

dry 3 hours before removing the tape.

05/06/27 18:04:39 61S6M040_220_0125

＊０１

Ｓ６Ｍ６Ａ００Ｇ２４１６６１０００００ＤＡＡＴ００

22-125

Rear Window Defogger

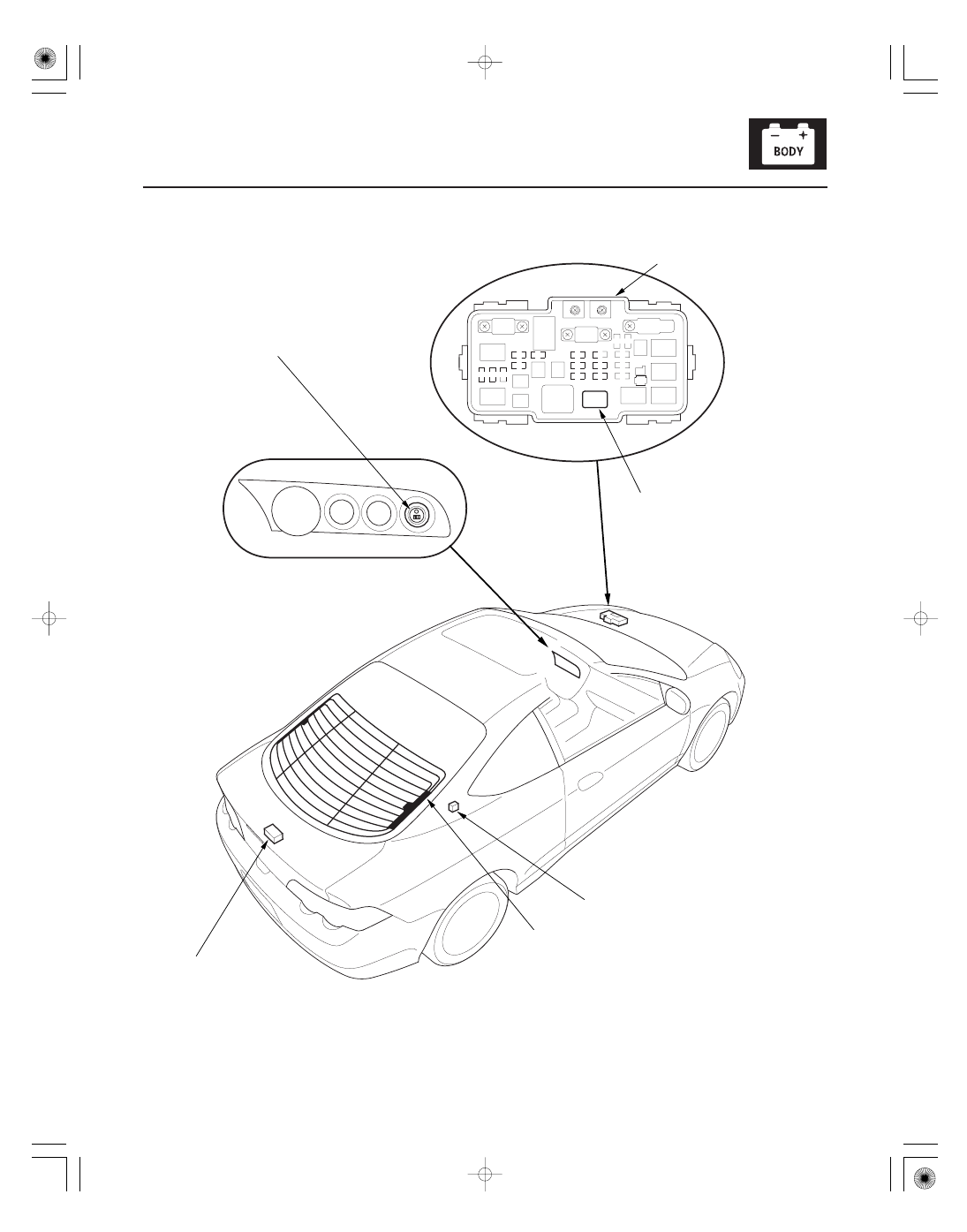

Component Location Index

WINDOW ANTENNA COIL
(’02-04 models)

REAR WINDOW DEFOGGER RELAY

UNDER-HOOD FUSE/RELAY BOX

REAR WINDOW DEFOGGER SWITCH
(Built into the climate control unit)

REAR WINDOW DEFOGGER

NOISE CONDENSER

Test, page 22-128

Test, page 22-62

Function Test, page 22-127
Defogger Wire Repair, page 22-127

Capacity Test, page 22-128

05/06/27 18:04:41 61S6M040_220_0126

＊０１

Ｓ６Ｍ６Ａ００Ｇ２４１６６１０００００ＥＡＡＴ００

22-126

Rear Window Defogger

Circuit Diagram

No. 19 (100 A)

BATTERY

WHT

BAT

IG2

IGNITION SWITCH

BLK/RED

No. 14
(10 A)

No. 11
(40 A)

BLK/YEL

BLK/YEL

BLK/YEL

YEL/BLK

BLK/YEL

27

15

CLIMATE CONTROL UNIT

1

BLK

G402

BLK/BLU

BLK/RED

WINDOW ANTENNA COIL

B1

B2

A1

UNDER-HOOD FUSE/RELAY BOX

IG2 HOT in ON (II)

BLK/YEL

BLK/YEL

3

(’02-04 models)

No. 20*

UNDER-DASH
FUSE/RELAY
BOX

REAR
WINDOW
DEFOGGER
RELAY

REAR WINDOW
DEFOGGER
SWITCH
INDICATOR
(0.56 W)

(Rear window defogger
switch and defogger
timer circuit built into
climate control unit.)

NOISE
CONDENSER

REAR
WINDOW
DEFOGGER

BLK

(’05-06 models)

BLK

G701

REAR
WINDOW
DEFOGGER

BLK/YEL

BLK/YEL

BLK

No. 20 (40 A) : USA
No. 20 (50 A) : Canada

*
