Ref. No.

Tool Number

Description

Qty

22-2

Body Electrical

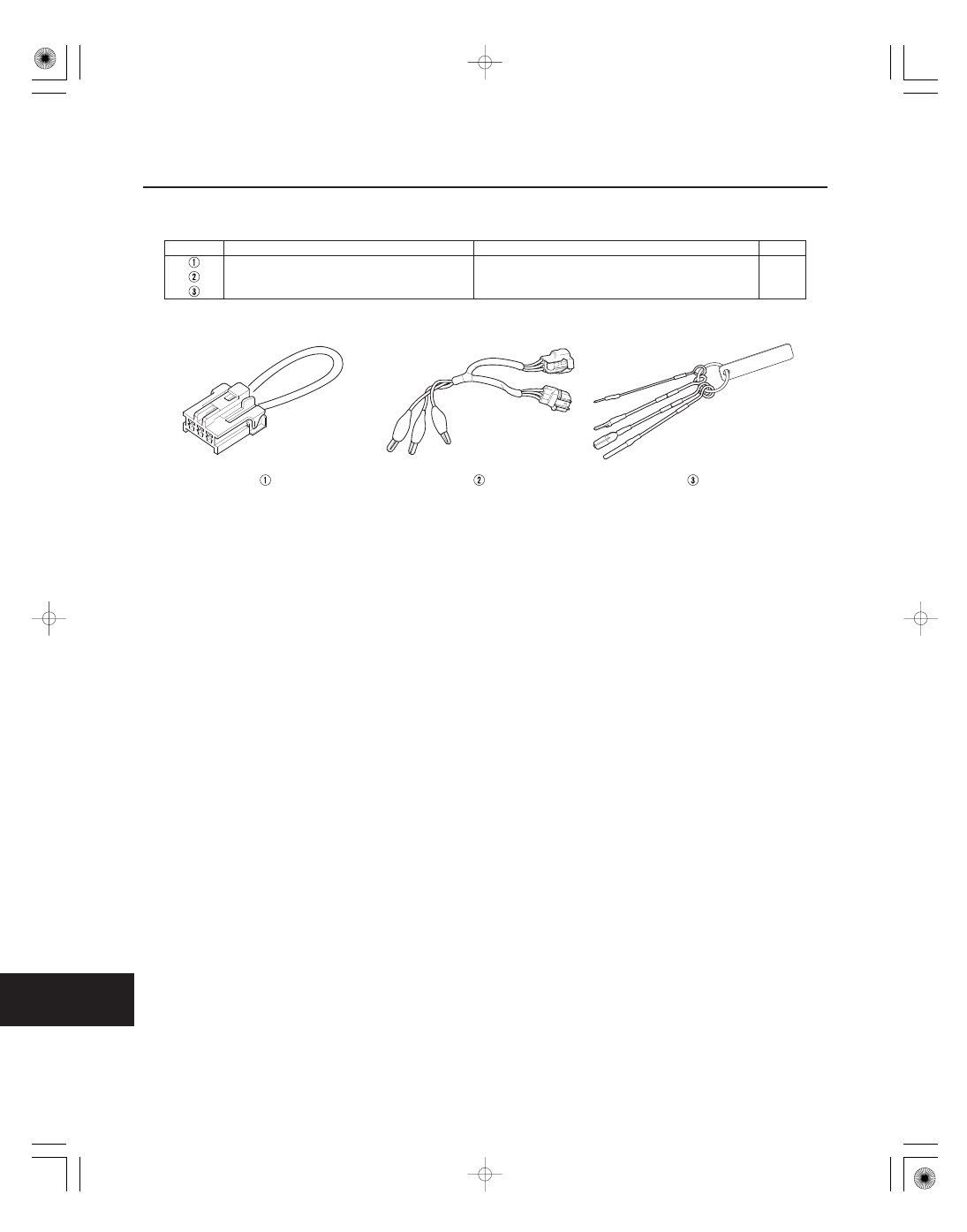

Special Tools

07WAZ-001010A

MPCS Service Connector

1

07LAJ-PT3020A

Test Harness

1

07XAJ-001000A or 07XMJ-001000A

Terminal Inspection Feeler Tool Set

1

05/06/27 18:02:03 61S6M040_220_0003

０１

０１

０３

０４

Ｓ６Ｍ６Ａ００Ｊ５４２００００００００ＢＢＡＴ００

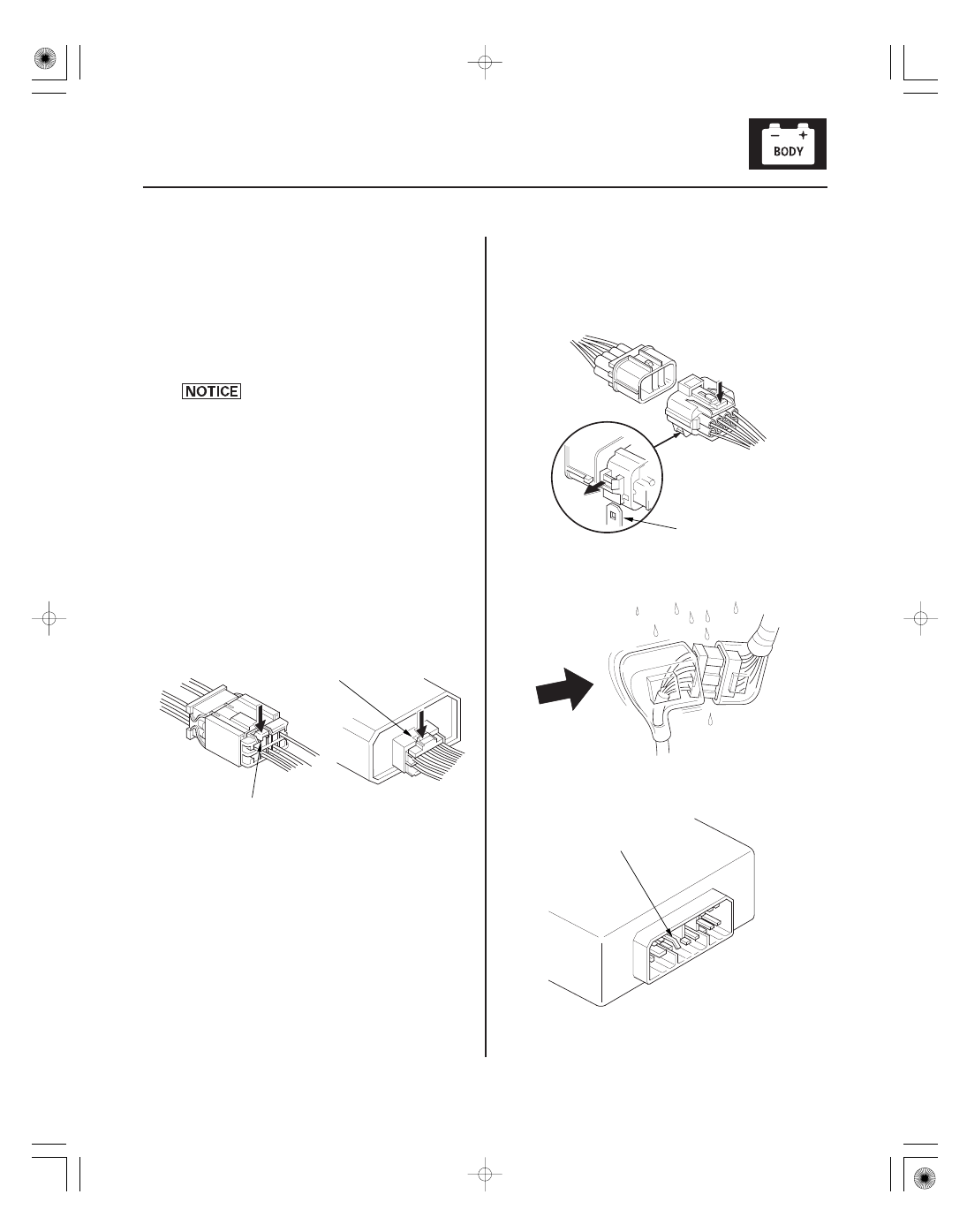

Tips and Precautions

Before Troubleshooting

Handling Connectors

22-3

General Troubleshooting Information

A

A

A

A

1. Check applicable fuses in the appropriate fuse/relay

box.

2. Check the battery for damage, state of charge, and

clean and tight connections.

• Do not quick-charge a battery unless the

battery ground cable has been
disconnected, otherwise you will damage
the alternator diodes.

• Do not attempt to crank the engine with

the battery ground cable loosely
connected or you will severely damage the
wiring.

• Make sure the connectors are clean and have no

loose wire terminals.

• Make sure multiple cavity connectors are packed with

dielectric grease (except watertight connectors).

• All connectors have push-down release type locks (A).

• Some connectors have a clip on their side used to

attach them to a mount bracket on the body or on
another component. This clip has a pull type lock.

• Some mounted connectors cannot be disconnected

unless you first release the lock and remove the
connector from its mount bracket (A).

• Never try to disconnect connectors by pulling on their

wires; pull on the connector halves instead.

• Always reinstall plastic covers.

• Before connecting connectors, make sure the

terminals (A) are in place and not bent.

(cont’d)

05/06/27 18:02:03 61S6M040_220_0004

０５

０６

０７

０８

０９

１０

Handling Wires and Harnesses

22-4

Body Electrical

General Troubleshooting Information (cont’d)

A

B

A

(P/N 08798-9001)

DOWN

A

A

A

B

• Check for loose retainer (A) and rubber seals (B).

• The backs of some connectors are packed with

dielectric grease. Add grease if necessary. If the
grease is contaminated, replace it.

• Insert the connector all the way and make sure it is

securely locked.

• Position wires so that the open end of the cover faces

down.

• Secure wires and wire harnesses to the frame with

their respective wire ties at the designated locations.

• Remove clips carefully; don’t damage their locks (A).

• Slip pliers (A) under the clip base and through the

hole at an angle, then squeeze the expansion tabs to
release the clip.

• After installing harness clips, make sure the harness

doesn’t interfere with any moving parts.

• Keep wire harnesses away from exhaust pipes and

other hot parts, from sharp edges of brackets and
holes, and from exposed screws and bolts.

• Seat grommets in their grooves properly (A). Do not

leave grommets distorted (B).

05/06/27 18:02:04 61S6M040_220_0005

１１

１２

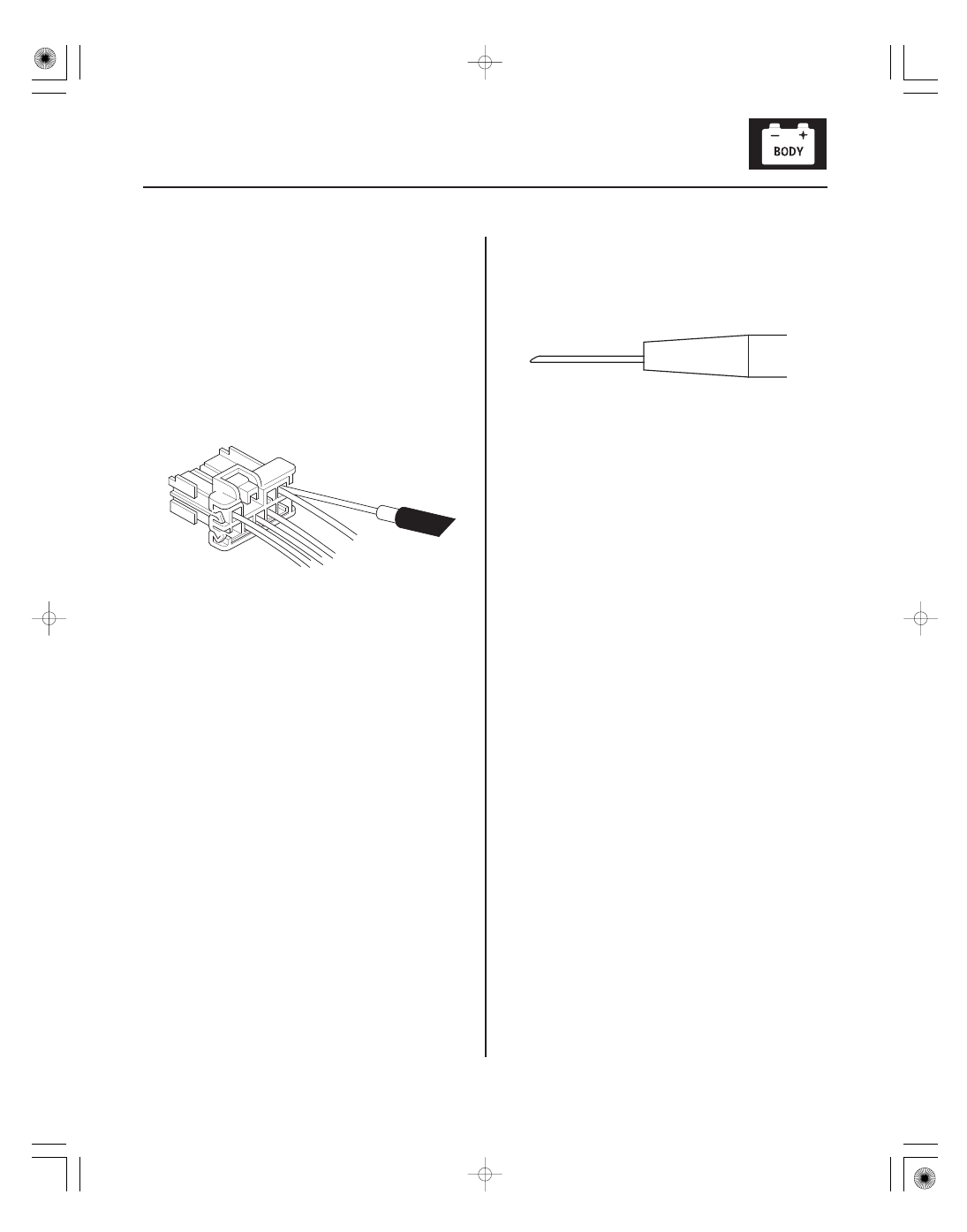

Testing and Repairs

22-5

• Do not use wires or harnesses with broken insulation.

Replace them or repair them by wrapping the break
with electrical tape.

• After installing parts, make sure that no wires are

pinched under them.

• When using electrical test equipment, follow the

manufacturer’s instructions and those described in
this manual.

• If possible, insert the probe of the tester from the wire

side (except waterproof connector).

• Use a probe with a tapered tip.

• Refer to the instructions in the Honda Terminal Kit for

identification and replacement of connector terminals.

(cont’d)
