5. Reassemble the clutch in the reverse order of

disassembly, and note these items:

• Install the field coil with the wire side facing

down, and align the boss on the field coil with the
hole in the A/C compressor.

• Clean the rotor pulley and A/C compressor

sliding surfaces with contact cleaner or other
non-petroleum solvent.

• Install new snap rings, note the installation

direction, and make sure they are fully seated in
the groove.

• Make sure that the rotor pulley turns smoothly

after it’s reassembled.

• Route and clamp the wires properly or they can

be damaged by the rotor pulley.

05/06/27 18:07:10 61S6M040_210_0060

21-60

21-60

Climate Control

A/C Compressor Thermal Protector
Replacement

A/C Compressor Relief Valve
Replacement

7.4 N·m
(0.75 kgf·m, 5 lbf·ft)

D

B

C

A

B

A

A
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

B

1. Remove the bolt, the ground terminal (A), and the

holder (B). Disconnect the field coil connector (C),
then remove the thermal protector (D).

2. Replace the thermal protector (A) with a new one,

and apply silicone sealant (B) to the bottom of the
thermal protector.

3. Install the thermal protector in the reverse order of

removal.

1. Recover the refrigerant with a recovery/recycling/

charging station (see page 21-62).

2. Remove the relief valve (A) and the O-ring (B). Plug

the opening to keep foreign matter from entering
the system and the compressor oil from running
out.

3. Clean the mating surfaces.

4. Replace the O-ring with a new one at the relief

valve, and apply a thin coat of refrigerant oil before
installing it.

5. Remove the plug, and install and tighten the relief

valve.

6. Charge the system (see page 21-64).

05/06/27 18:08:02 61S6M040_210_0061

21-61

A/C Condenser Replacement

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

B

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

1. Recover the refrigerant with a recovery/recycling/

charging station (see page 21-62).

2. Remove the front bumper.

• ’02-04 models (see page 20-90).
• ’05-06 models (see page 20-91).

3. Remove the nut and the bolt, then disconnect the

discharge line (A) and the A/C condenser line (B)
from the A/C condenser. Plug or cap the lines
immediately after disconnecting them to avoid
moisture and dust contamination.

4. Remove the mounting bolts, then remove the A/C

condenser by lifting it up. Be careful not to damage
the radiator or the A/C condenser fins when
removing the A/C condenser.

5. Install the A/C condenser in the reverse order of

removal, and note these items:

• If you’re installing a new A/C condenser, add

refrigerant oil (KEIHIN SP-10) (see page 21-6).

• Replace the O-rings with new ones at each fitting,

and apply a thin coat of refrigerant oil before
installing them. Be sure to use the correct O-rings
for HFC-134a (R-134a) to avoid leakage.

• Immediately after using the oil, reinstall the cap

on the container, and seal it to avoid moisture
absorption.

• Do not spill the refrigerant oil on the vehicle; it

may damage the paint. If the refrigerant oil
contacts the paint, wash it off immediately.

• Be careful not to damage the radiator or the A/C

condenser fins when installing the A/C condenser.

• Charge the system (see page 21-64).

05/06/27 18:08:04 61S6M040_210_0062

21-62

Climate Control

Refrigerant Recovery

A

C

B

• Air conditioning refrigerant or lubricant vapor

can irritate your eyes, nose, or throat.

• Be careful when connecting service equipment.
• Do not breathe refrigerant or vapor.

Use only service equipment that is U.L.-listed and is
certified to meet the requirements of SAE J2210 to
remove HFC-134a (R-134a) from the air conditioning
system.

If accidental system discharge occurs, ventilate work
area before resuming service.

Additional health and safety information may be
obtained from the refrigerant and lubricant
manufacturers.

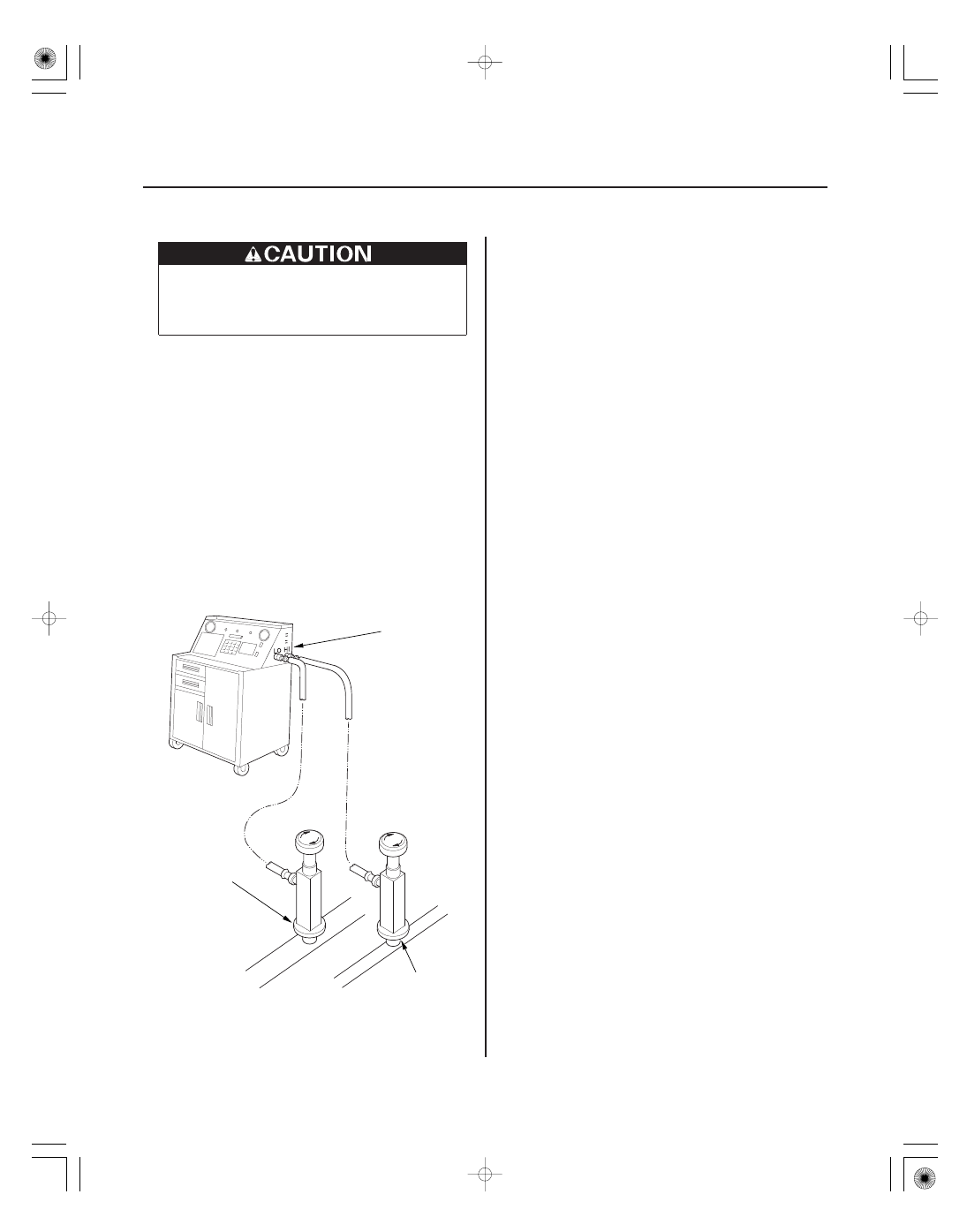

1. Connect an R-134a refrigerant recovery/recycling/

charging station (A) to the high-pressure service
port (B) and the low-pressure service port (C), as
shown, following the equipment manufacturer’s
instructions.

2. Measure the amount of refrigerant oil removed

from the A/C system after the recovery process is
completed. Be sure to put the same amount of new
refrigerant oil back into the A/C system before
charging.
