A/C PRESSURE SWITCH

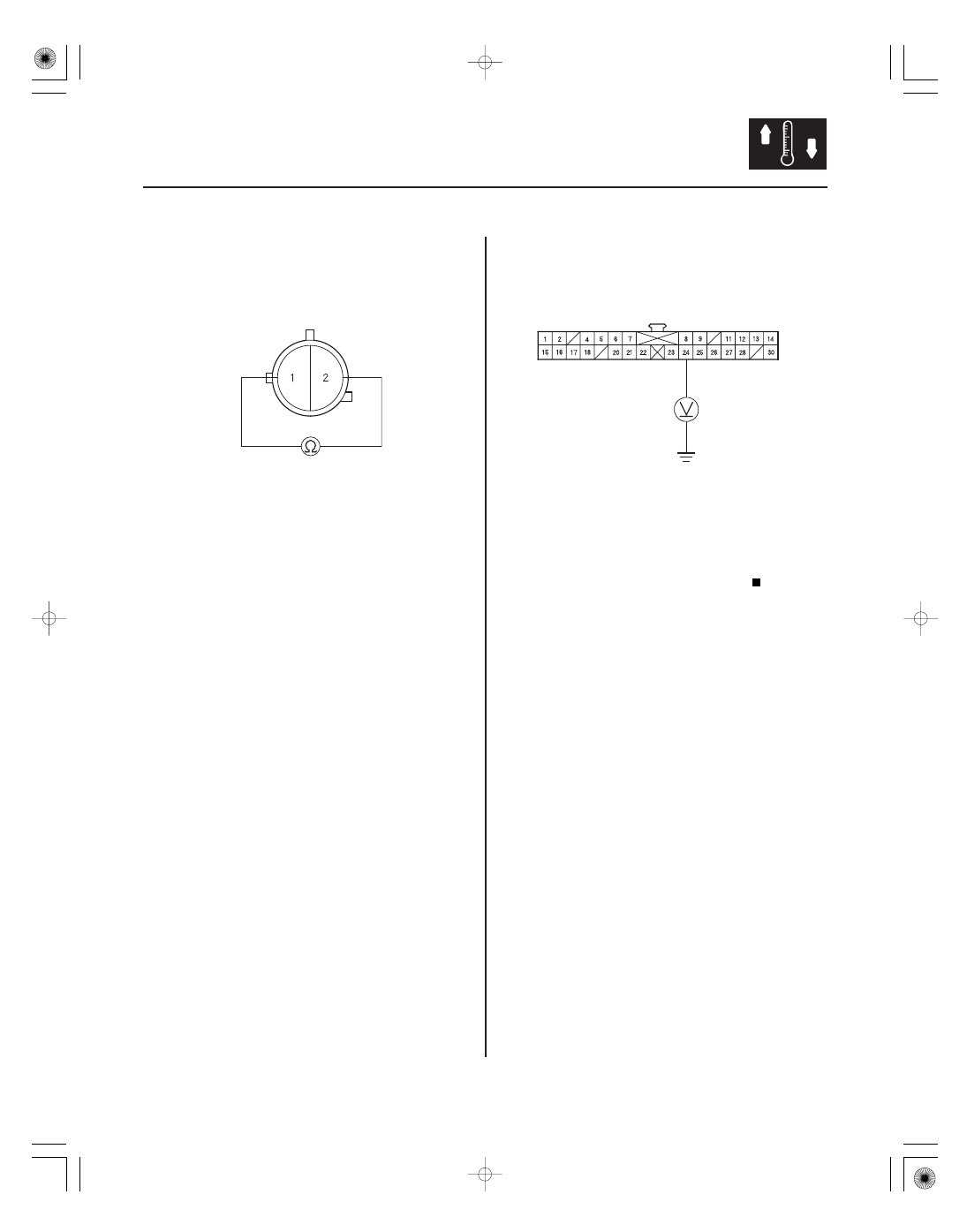

CLIMATE CONTROL UNIT 30P CONNECTOR

BLU

5. Check for continuity between the No. 1 and No. 2

terminals of the A/C pressure switch.

Go to step 6.

Go to step 14.

6. Reconnect the A/C pressure switch 2P connector.

7. Disconnect the climate control unit 30P connector.

8. Turn the ignition switch ON (II).

9. Measure the voltage between the No. 24 terminal

of the climate control unit 30P connector and body
ground.

Go to step 10.

Repair open in the wire between the climate

control unit and the A/C pressure switch.

10. Turn the ignition switch OFF.

(cont’d)

Wire side of female terminals

Is ther e continuity?

Is ther e batter y voltage?

05/06/27 18:04:55 61S6M040_210_0040

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

21-40

Climate Control

A/C Pressure Switch Circuit Troubleshooting (cont’d)

CLIMATE CONTROL UNIT 30P CONNECTOR

BRN

LT GRN

UNDER-DASH FUSE/RELAY BOX CONNECTOR F (12P)

BLU/WHT

11. Measure the resistance between the No. 2 and

No. 5 terminals of the climate control unit 30P
connector.

Check for loose wires or poor connections at

the climate control unit 30P connector and at the
A/C pressure switch 2P connector. If the
connections are good, substitute a known-good
climate control unit, and recheck. If the symptom/
indication goes away, replace the original climate
control unit.

Repair cause of high resistance in the

evaporator temperature circuit.

12. Make sure the A/C switch is OFF.

13. Measure the voltage between the No. 9 terminal of

under-dash fuse/relay box connector F (12P) and
body ground with the under-dash fuse/relay box
connectors connected.

Repair open in the wire between the

under-dash fuse/relay box and the A/C pressure
switch.

Refer to the multiplex control system

troubleshooting (see page 22-189).

14. Check for proper A/C system pressure (see page

21-66).

Replace the A/C pressure switch.

Repair the A/C pressure problem.

Wire side of female terminals

Wire side of female terminals

Is the r esistance less than 24 k

?

Is ther e batter y voltage?

Is the pr essur e within specif ications?

05/06/27 18:06:40 61S6M040_210_0041

−

21-41

21-41

In-car Temperature Sensor Test

In-car Temperature Sensor
Replacement

IN-CAR TEMPERATURE SENSOR

14

10

32

0

50
10

68
20

86
30

104°F
40°C

TEMPERATURE

RESISTANCE
(k

)

12
11
10

9
8

7
6
5

4
3
2
1

B

A

C

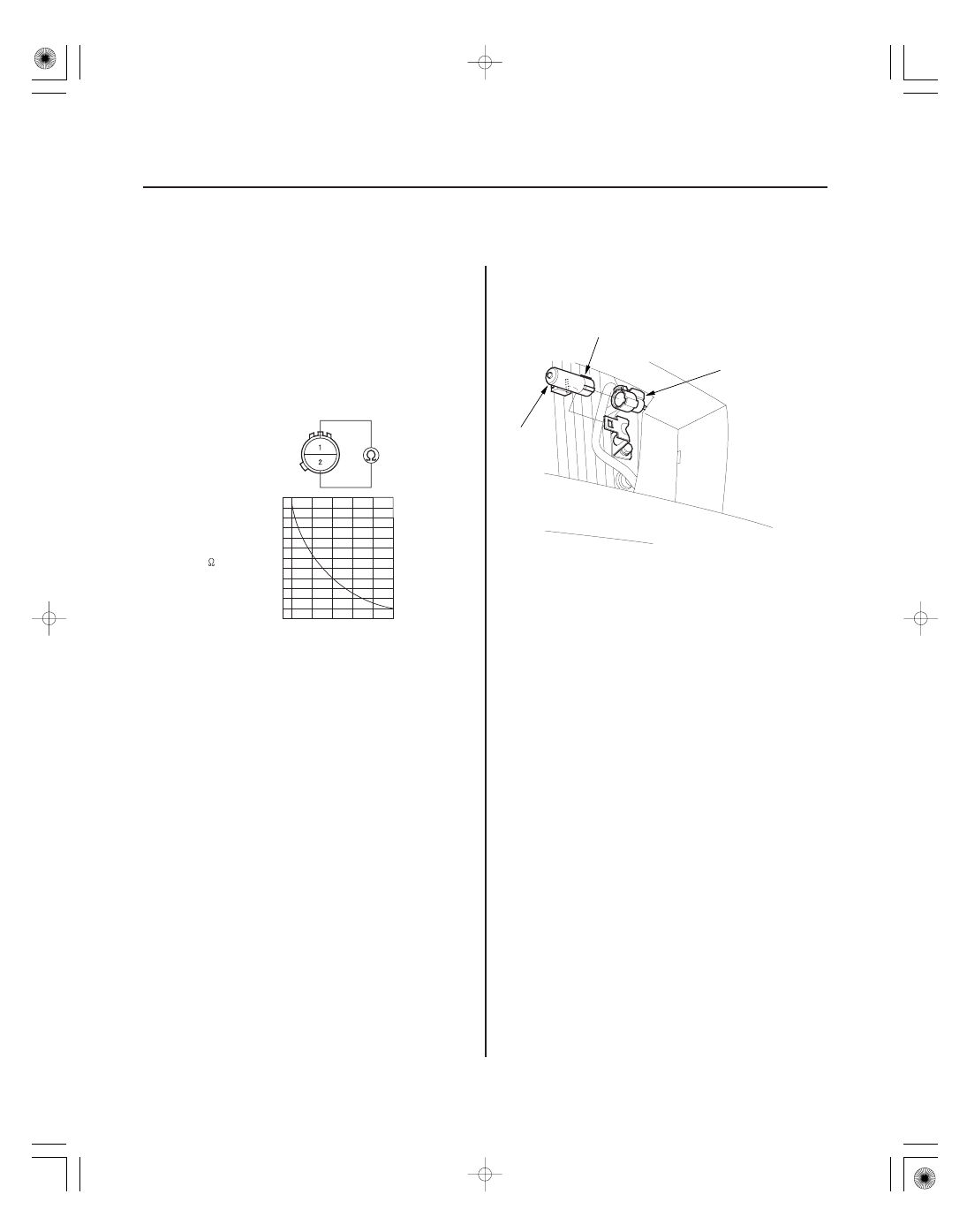

Check for a change in resistance by heating or cooling
the sensor with a hair dryer.

Compare the resistance reading between the No. 1 and
No. 2 terminals of the in-car temperature sensor with
the specifications shown in the graph; the resistance
should be within the specifications.

1. Remove the in-car temperature sensor (A) from the

dashboard, then disconnect the 2P connector (B)
and the air hose (C). Be careful not to damage the
sensor or the dashboard.

2. Install the sensor in the reverse order of removal.

Be sure to connect the air hose securely.
