20-125

05/06/27 18:25:14 61S6M040_200_0126

０１

０２

Ｓ６Ｍ６Ａ００Ｊ２０１００００００００ＬＥＡＴ００

Top View

20-126

Frame

Frame Repair Chart

Unit: mm (in.)

g1
g2

For damper mount ø11.5 (0.45)

ø: Inner diameter

h

For damper mount ø11.5 (0.45)

i
j

For damper center ø78 (3.07)

For subframe ø15 (0.59)

k
m

Locating hole ø25 (0.98)

For engine mount ø13 (0.51)

For subframe ø15 (0.59)
For engine mount ø13 (0.51)

d
e1

For M/T transmission mount ø13 (0.51)

c

b

e2

For A/T transmission mount ø13 (0.51)

f1

For M/T transmission mount ø13 (0.51)

f2

For engine mount ø13 (0.51)

n

For A/T transmission mount ø13 (0.51)

For M/T transmission mount ø13 (0.51)
For A/T transmission mount ø13 (0.51)

For damper mount ø11.5 (0.45)

a

05/06/27 18:25:17 61S6M040_200_0127

０２

０４

20-127

x
y

For upper arm bracket center ø15 (0.59)
Locating hole ø13 (0.51)

z1, z2

For upper arm ø13 (0.51)

a1
b1

For rear lower arm center
Locating hole ø50 (1.97)

c1

Locating hole ø20 (0.79)

p

Locating hole ø25 (0.98)

Locating hole ø50 (1.97)

For trailing arm ø13 (0.51)

s
t

Trailing arm center

r

u

Rear damper center

v

For upper arm ø13 (0.51)

w

For trailing arm ø13 (0.51)

Locating hole ø20 (0.79)

o

d1

Locating hole ø25 (0.98)

(cont’d)

05/06/27 18:25:20 61S6M040_200_0128

０３

０６

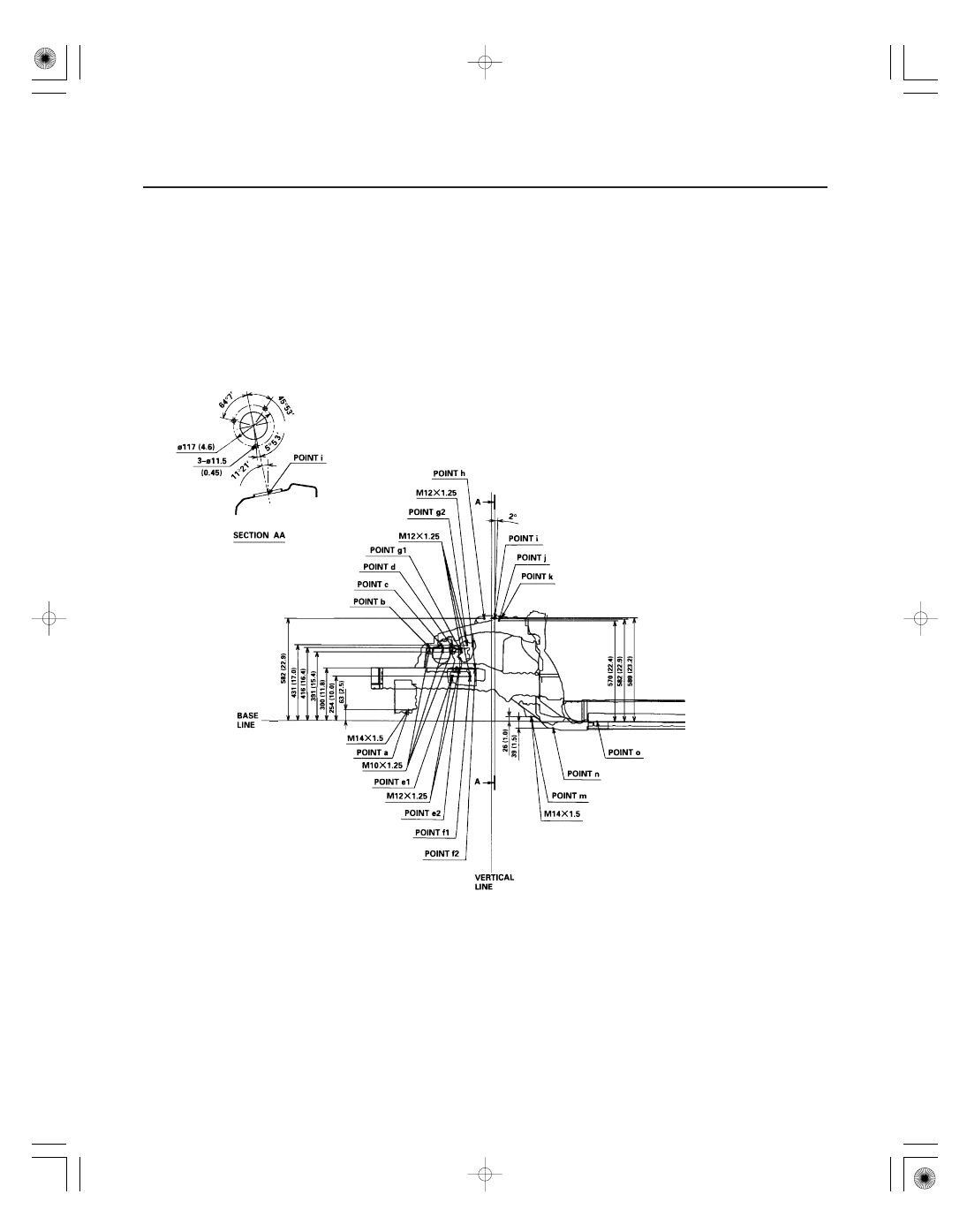

Side View

20-128

Frame

Frame Repair Chart (cont’d)

Unit: mm (in.)

g1
g2

For damper mount ø11.5 (0.45)

ø: Inner diameter

h

For damper mount ø11.5 (0.45)

i
j

For damper center ø78 (3.07)

For subframe ø15 (0.59)

k
m

Locating hole ø25 (0.98)

For engine mount ø13 (0.51)

For subframe ø15 (0.59)
For engine mount ø13 (0.51)

d
e1

For M/T transmission mount ø13 (0.51)

c

b

e2

For A/T transmission mount ø13 (0.51)

f1

For M/T transmission mount ø13 (0.51)

f2

For engine mount ø13 (0.51)

n

For A/T transmission mount ø13 (0.51)

For M/T transmission mount ø13 (0.51)
For A/T transmission mount ø13 (0.51)

For damper mount ø11.5 (0.45)

a
